Type de produit	Chargeur de véhicule électrique portable
Marque	Vevor
Modèle	EV-B06-EU003A
Tension d'entrée	220-240 V ~ 50 Hz
Tension de sortie	220-240 V ~ 50 Hz
Puissance de sortie	3,7 kW
Courant de sortie maximal	16 A
Indice de protection	IP66
Interface de charge	Pistolet de charge standard européen
Prise d'entrée	Schuko
Fonctions de protection	Surtension, sous-tension, surintensité, surchauffe, fuite de terre, autosurveillance
Mode de charge	Plug and Play / Application mobile (WiFi + Bluetooth)
Réglage du courant	16 A / 13 A / 10 A / 8 A (par bouton ou application)
Charge différée	Oui, via application (1 à 12 heures)
Indicateurs lumineux	Vert (veille), Jaune (charge clignotant), Rouge (défaut)
Température de fonctionnement	-25 °C à 45 °C
Humidité relative	5 % à 95 % (sans condensation)
Dimensions (H x L x P)	245 x 105 x 63 mm
Matériau du boîtier	PC + ABS
Utilisation intérieure/extérieure	Oui (IP66)
Norme de référence	EN 62752
Accessoires inclus	Support mural, vis d'expansion, crochet pour câble, sac de rangement, manuel
Garantie	Consulter le certificat de garantie (www.vevor.com/support)

FOIRE AUX QUESTIONS - EV-B06-EU003A Vevor

Quels types de véhicules sont compatibles avec le chargeur Vevor EV-B06-EU003A ?

Le chargeur est compatible avec les véhicules électriques équipés d'une prise de charge de type 2 (norme européenne). Il prend en charge les modes de charge Plug and Play et via application.

Comment régler le courant de charge ?

Vous pouvez régler le courant en appuyant sur le bouton situé sur le panneau : 16 A, 13 A, 10 A ou 8 A. Le voyant jaune clignote une fois pour 8 A, deux fois pour 10 A, trois fois pour 13 A et quatre fois pour 16 A. Vous pouvez également le régler via l'application mobile.

Puis-je utiliser l'application pour planifier une charge différée ?

Oui, l'application permet de programmer une charge différée avec un délai de 1 à 12 heures. Notez qu'une fois la charge démarrée, il n'est plus possible de modifier le courant ou le rendez-vous via l'application ou le bouton.

Que faire si le voyant rouge clignote et que la charge ne fonctionne pas ?

Un voyant rouge clignotant indique une panne. Consultez l'application ou l'écran (si présent) pour identifier le code d'erreur. Les causes possibles incluent une surtension, une sous-tension, une surintensité, une surchauffe ou un défaut de terre. Contactez le service après-vente avec les informations d'erreur.

Comment connecter le chargeur à l'application mobile ?

Téléchargez l'application Tuya Smart (ou Smart Life). Activez le Bluetooth, le WiFi et la localisation sur votre téléphone. Appuyez sur le bouton 'A' du chargeur pendant 5 secondes pour passer en mode appairage. L'application détectera automatiquement l'appareil. Suivez les instructions pour connecter le WiFi et finaliser l'ajout.

Le chargeur est-il résistant à l'eau et à la poussière ?

Oui, le chargeur possède un indice de protection IP66, ce qui signifie qu'il est protégé contre les projections d'eau et la poussière. Il peut être utilisé en extérieur, mais évitez de l'exposer à des conditions météorologiques extrêmes.

Comment nettoyer et entretenir le chargeur ?

Gardez le point de charge propre et sec. Utilisez un chiffon propre et sec pour essuyer la saleté. Ne touchez pas les broches de charge. Ne tentez pas de démonter ou de modifier l'appareil. En cas d'orage ou de pluie, soyez prudent.

Que faire si le courant de charge est anormalement faible ?

Le chargeur réduit automatiquement le courant s'il détecte une tension réseau instable ou des circuits vieillissants. Si vous constatez une réduction persistante, contactez un électricien qualifié pour vérifier votre installation électrique.

Comment installer le support mural fourni ?

Percez deux trous de 8 mm à 1200 mm du sol, insérez les chevilles expansibles, puis fixez le support mural avec les vis. Accrochez le chargeur sur le support. Utilisez le crochet fourni pour ranger le câble de charge.

Quelle est la procédure en cas de défaut d'alerte de mise à la terre ?

Si le voyant rouge clignote une fois toutes les 2 secondes, cela indique un défaut de terre. Vérifiez que la prise est correctement reliée à la terre. Si elle l'est, ouvrez l'application, notez l'ID virtuel de l'appareil et contactez le service après-vente pour une mise à jour logicielle.

MODE D'EMPLOI EV-B06-EU003A Vevor

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

CHARGEUR CA POUR VÉHICULE ÉLECTRIQUE MANUEL D' UTILISATION

MODÈLE : EV-B06-EU003A

MODÈLE : EV-B06-EU003A

- Cet appareil dispose d'une fonction de surveillance de la tension du réseau domestique, lorsqu'il est

détecte la plage de tension de sécurité basse tension de votre réseau domestique, il

réduire automatiquement le courant de 50 % pour la charge.

- Cette fonction de surveillance automatique de la tension du réseau domestique

est ajouté pour empêcher un courant de charge excessif d'endommager l câble domestique et son dispositif de commande

- Lorsque vous constatez que le courant de charge est relativement faible pendant la

processus de charge, veuillez contacter un électricien qualifié pour détecter et

remplacez vos câbles domestiques et vos appareils de commutation, afin de garantir que

le courant de charge prévu peut être atteint et la sécurité de l'électricité peut être assuré.

SAFETY PRECAUTIONS

1. Avant l'installation, veuillez vérifier le réseau pour un courant monophasé de 230 V ± 10 % (50 Hz). Sinon, impossible de l'utiliser.

2. La détection du dispositif de charge a pour fonction de déterminer la capacité de charge du circuit du réseau de l'utilisateur. Lorsque le circuit du réseau électrique de l'utilisateur ne peut pas supporter la puissance de charg du dispositif de charge, l'appareil réduit automatiquement la puissance de charge, puis charge le véhicule électrique. Cette fonction peut résoudre le

problème des déclenchements fréquents causés par l'instabilité de la tension du réseau de l'utilisateur, le vieillissement du circuit et d'autres problèmes. En même temps, elle peut réduire les problèmes de sécurité causés par les problèmes de circuit de l'utilisateur. Si la puissance de charge est réduite en cours d'utilisation, c'est un phénomène normal.

1. Cet équipement est doté d'une protection contre les surtensions et les sous-tensions. Il dispose également d'une fonction de protection contre les surcharges. Une fois que l'appareil a réglé automatiquement la puissance de charge, il arrête automatiquement la charge et cesse de fonctionner si la tension du réseau de l'utilisateur est toujours anormale.

2. Installez l'équipement, l'entrée totale du frontal doit être équipée de disjoncteurs.

3. N'utilisez pas de matériaux inflammables, explosifs ou combustibles, de produits chimiques, de gaz combustibles et d'autres marchandises dangereuses à proximité de la pile de charge.

4. Gardez le point de charge propre et sec. S'il y a de la saleté, veuillez ut un chiffon propre et sec pour l'essuyer. Il est interdit de toucher la broche du point de charge.

5. Véhicule hybride : rechargez la batterie après extinction. Il est interdit de conduire le véhicule pendant la charge.

6. Les enfants ne s'approchent pas du processus de charge afin de ne pas causer de dommages.

7. En cas de pluie, d'orage ou de mauvais temps, soyez prudent, s'il vous plaît.

8. Il est strictement interdit que le câble de charge se casse, s'use, soit nu que la borne de charge ait été manifestement renversée, endommagée, etc.

la borne de charge est utilisée, veuillez vous éloigner immédiatement de la borne de charge et contacter le personnel.

1. En cas d'incendie pendant le processus de charge, de choc électrique ou d'autre situation anormale, appuyez immédiatement sur le bouton d'arrêt pour assurer votre sécurité personnelle.
2. Veuillez ne pas essayer de retirer, d'entretenir ou de modifier la pile de chargement. Une mauvaise utilisation peut provoquer des dommages, des fuites, etc.

EV-B06- EU est conçu pour les problèmes de l'industrie de la charge portable. Il se caractérise par une installation, une utilisation et un débogage pratiques, un fonctionnement et une maintenance simples, une mesure précise et des fonctions de protection complètes. Il présente une bonne compatibilité et répond aux exigences de charge de la norme nationale.

EV-B06- EU a un niveau de protection IP66 et dispose de bonnes fonctions anti-poussière et anti-eau, permettant un fonctionnement sûr à l'intérieur et à l'extérieur.

2. Paramètres du produit

Numéro de type	EV-B06-EU003A
Tension d'entrée	220-240V~50Hz
Tension de sortie	220-240 V ~ 50 Hz
Puissance de sortie	3,7 kW
Maximum courant de sortie	16A
Classe de protection	IP66
Protection Fonction	Protection incendie, surintensité, surtension, sous-tension, protection de terre, protection contre la surchauffe, autosurveillance et récupération,
Voyant lumineux	Veille - Vert allumé ; Chargement - Jaune clignotant ; Alarm Rouge allumé
Cristaux liquides écran	3*Indicateur lumineux LED
Mode de chargement	Chargement Plug and Play/APP
Chargement interface	Pistolet de chargement standard européen
Prise d'entrée	Schuko
Matériau de cas	PC+ABS
Opérationnel température	-25°C~45°C
Relatif humidité	5% à 95% sans condensation
Dans l'ensemble dimensions	245*105*63mm (H*L*P)
Norme de référence	EN 62752

QUIPMENT INSTRUCTIONS

1. Une fois l'appareil allumé, il entre en état de veille.

2. 1 Réglez le courant de charge : cliquez sur le bouton pour régler la vitesse de charge : 16A-13A-10A-8A-16A Faites circuler le courant dans cet ordre.

2.2 Facturation sur rendez-vous : utilisez la fonction de facturation différée dans l'application

pour prendre rendez-vous, avec un délai de 1 à 12 heures . .

Remarque : une fois la charge démarrée, la vitesse de charge et le rendez-vous ne peuvent pas être modifiés.

être ajusté (à la fois via des boutons et des applications)

2.3 Démarrage de la charge : Après avoir inséré la tête du pistolet de charg dans le véhicule

port de charge, démarrez la charge et le voyant jaune clignote (si non (un rendez-vous a été fixé).

OBILE PHONE APP CHARGING OPERATION INSTRUCTIONS

3. Téléchargement et utilisation obligatoire de l'application

a. Pour télécharger l'application intelligente, saisissez l'adresse suivante dans le navigateur mobile :

https://developer.tuya.com/cn/docs/iot/tuya-smart-app-smart-life-app-advantages?id=K989rqa49rluq

Cliquez sur le site Web et suivez les instructions pour installer.

b. Téléchargement du code QR :

Ouvrez le navigateur mobile ou un autre logiciel social, scannez le code QR suivez l'application en fonction des instructions.

3. 1 Liaison et utilisation des périphériques

a. Ouvrez l'application installée, cliquez sur Acceptor la déclaration de confidentialité, vous pouvez

inscrivez-vous avec votre numéro de téléphone portable, logiciel social de liaison

inscription et connectez-vous à l'APP après une inscription réussie.

Appuyez 5 secondes sur le panneau de chargement pour accéder au mode APP ;

Appuyez et maintenez à nouveau le panneau de charge « A » pendant 5 secondes pour accéder au Plug and Play. Jouer en mode de chargement.

b. Ouvrez l'emplacement, le Bluetooth et le Wifi du téléphone mobile. Si le L'appareil de charge est en état de veille, l'application recherchera automatiquement l'appareil de charge et le nom de l'appareil s'affichera.

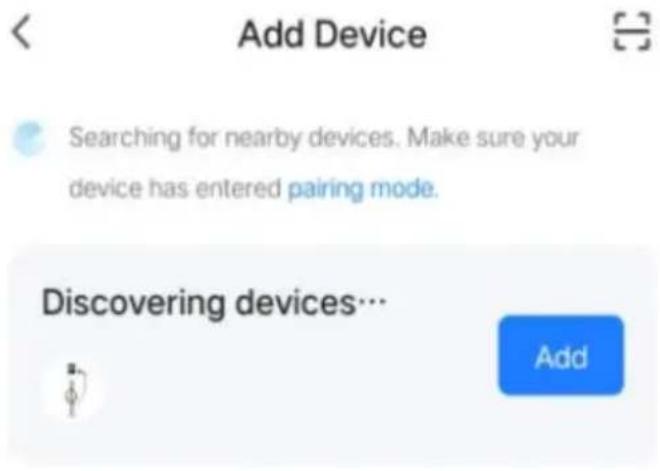

c. Cliquez sur Ajouter pour ajouter l'appareil, entrez dans l'interface de couplage WIFI, identifiez automatiquement le nom WIFI du téléphone. Cliquez sur Suivant et l'appareil sera automatiquement lié. Une fois la liaison réussie, un message s'affiche indiquant que l'appareil a été ajouté avec succès. Enfin,

cliquez sur l'icône « Terminer » et attendez environ 5 secondes que l'apparei soit lié.

d. Vous pouvez également cliquer sur « + » dans le coin supérieur droit de l'application pour ajouter manuellement l'appareil, sélectionner la catégorie « Économie d'énergie » dans la colonne de gauche, afficher le type d'appareil, trouver l'appareil « Pile de recharge pour voiture (Bluetooth + WIFI) », cliquer pour entrer, puis cliquer sur « Confirmer le clignotement de l'indicateur » et « Clignotement rapide » comme demandé. Saisissez le mot de passe WIFI (mo de passe WIFI connecté au téléphone mobile) et cliquez sur Suivant pour fait correspondre le mot de passe, et définissez toujours l'appareil lié comme demandé. Après avoir lié l'appareil, chargez-le selon l'interface de l'application.

e. Le Wi-Fi de l'appareil est réinitialisé :

Appuyez simultanément sur les boutons « A » et « R » pendant 3 secondes WiFi de l'appareil sera réinitialisé.

Remarque : l'application peut définir le courant de charge, réserver le temps de charge et

autres fonctions ; Vous pouvez également interroger l'état de charge en temp réel. APP

contrôle la fonction de charge, qui n'est pas limitée par la charge mode de l'appareil.

CHARGING FAULT DESCRIPTION

1. Tableau d'état des indicateurs LED de charge.

État de l'appareil	Indicateur d'état tricolore (voyant vert : veille, voyant jaune charge, voyant rouge : panne)
Mode veille	Feu vert fixe
Le coup de feu a été tiré	Lumière jaune fixe
Le pistolet charge	Lumière jaune clignotante
EV-B06-EU003AChanger état actuel de la vitesse	Appuyez sur le bouton actuel et le voyant jaune clignotera une fois (8A) ;Appuyez sur le bouton actuel et le voyant jaune clignotera deux (10A) ;Appuyez sur le bouton actuel et le voyant jaune clignotera 3 fois (13A) ;Appuyez sur le bouton actuel et le voyant jaune clignotera 4 fois (16A) ;
Défaut CP	La lumière rouge est allumée
Surpression et dépression	La lumière rouge clignote une fois par seconde
Le câble PE n'est pas connecté	La lumière rouge clignote une fois toutes les deux secondes
Surintensité	La lumière rouge clignote toutes les quatre secondes
Fuite électrique de l'équipement	Les lumières vertes et rouges clignotent une fois par seconde
Surchauffe de l'équipement	Les lumières vertes et rouges clignotent toutes les deux secondes

TROUBLE SHOOTING GUIDANCE

1. Une mauvaise mise à la terre alerte en cas de défaut.

Manifestations de défaillance : le voyant rouge clignote une fois toutes les 2 secondes « Défaut de terre » s'affiche sur l'écran.

Élimination des défauts :

D. Vérifiez si la prise est bien reliée à la terre et, si ce n'est pas le cas, effectuez une bonne mise à la terre.
E. S'il est confirmé qu'il est bien mis à la terre, vérifiez l'ID virtuel de l'appareil dans l'APP et fournir l'identifiant virtuel au service après-vente.

F. Attendez que le service après-vente informe les clients de mettre à jour la versie du logiciel de l'appareil dans l'application.

1. L'appareil affiche une lumière jaune fixe et ne peut pas être chargé.

Manifestations de panne : L'appareil est sous tension et connecté au véhicule électrique, I voyant jaune de l'appareil est toujours allumé et il ne peut pas être chargé.

Élimination des défauts :

C. Consultez le manuel d'instructions, téléchargez et installez l'application et commencez à charger dans l'application.

D. Il est également possible de retirer le câble de charge, d'appuyer sur le bouton « A » de l'appareil pendant 5 secondes, puis de brancher le câble de charge sur voiture électrique.

1. La charge n'est pas possible et le voyant rouge clignote.

Manifestations de panne : L'appareil est branché, le câble de charge est connecté à la voiture électrique, l'appareil clignote en rouge et ne peut pas être chargé.

Élimination des défauts :

D. Si le produit dispose d'un écran, vérifiez le message d'erreur d'affichage de l'écran.

E. Si le produit ne dispose pas d'écran d'affichage, téléchargez l'application en vous référant au manuel

et consultez les informations d'alarme dans l'APP.

F. Faites part des informations relatives au défaut à notre service après-vente.

1. Fleurs d'écran

Manifestations de défaillance : L'écran n'est pas clair et ressemble à un flocon de neige. Élimination des défauts :

C. Débranchez l’ alimentation d’ entrée de l’ appareil, attendez 3 minutes, puis rebranchez l’ alimentation.

D. Si vous ne parvenez toujours pas à le résoudre, veuillez signaler le problème à notre service après-vente.

INSTALLATION INSTRUCTIONS

5. Liste des pièces

Accessoires à usage général
Spécifications du produit	Instructions pour la pile à coura alternatif manuel	1 exemplaire
Sac de rangement	Sac de voyage portable à coqu rigide	1 pièce
Installation murale
Support mural	Fixations murales	1 pièce
Vis d'expansion	Extension M8*60 vis	4 pièces
Crochet pour câble de chargement	Crochet de fer	1 pièce

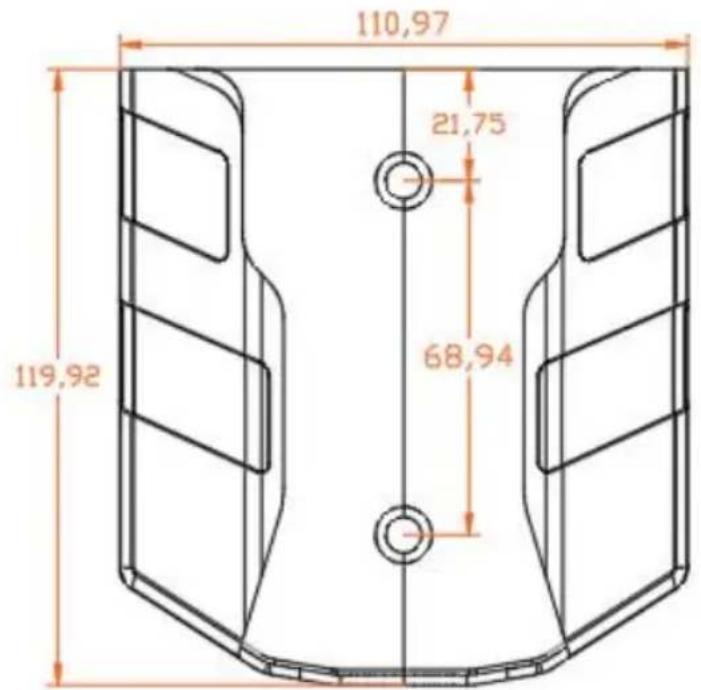

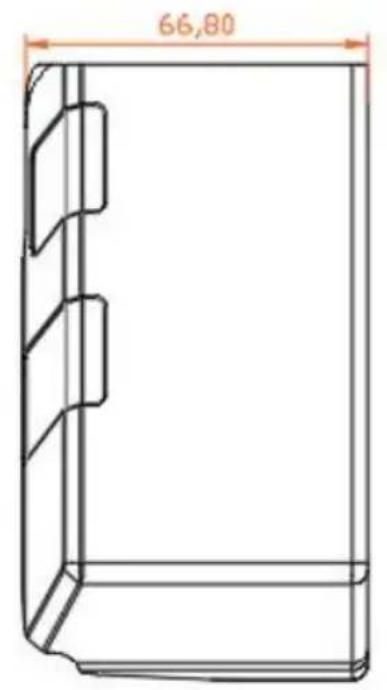

5.1 La méthode d'installation est la suspension murale

a.Retirez les fixations de montage mural fournies et vérifiez soigneusement les dimensions d'installation des trous de vis.

b. Sélectionnez l'emplacement d'installation de l'appareil. La position la plus basse de l'équipement est une fixation murale à 1 200 mm au-dessus du so c. Percez 2 trous d'un diamètre de 8 mm en fonction de l'emplacement des trous de vis fixes des fixations murales et enfoncez les bouchons en caoutchouc expansibles. Fixez la plaque de montage avec des écrous pour fixer le châssis.

L'unité de dimension est mm.

66,80

110,97 21,75 68,94 119,92

Adresse : Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREET, ASTWC NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd, Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351
