MANUAL DE USUARIO EV-B06-EU003A Vevor

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support

CARGADOR EV DE CA MANUAL DEL USUARIO

MODELO: EV-B06-EU003A

• Este dispositivo tiene una función de monitoreo de voltaje de la red doméstica, cuando
  detecta el rango de voltaje de seguridad de bajo voltaje de la red eléctr de su hogar,
  reduce automáticamente la corriente en un 50% para cargar.

• Esta función de monitoreo automático del voltaje de la red doméstica Se agrega para evitar que la corriente de carga excesiva dañe el Cable doméstico y su dispositivo de conmutación de control

- Cuando descubra que la corriente de carga es relativamente baja durante el

proceso de carga, comuníquese con un electricista calificado para detecta y

Reemplace los cables y los dispositivos de conmutación de su hogar, a de garantizar que

Se puede alcanzar la corriente de carga esperada y la seguridad de la electricidad.

se puede asegurar.

SAFETY PRECAUTIONS

1. Antes de la instalación, verifique que la red sea monofásica 230 V ±10 % (50 Hz). De lo contrario, no podrá utilizarla.
2. La detección del dispositivo de carga tiene la función de capacidad de ca del circuito de red del usuario; cuando el circuito de red eléctrica del usuario no puede soportar la potencia de carga del dispositivo de carga, el dispositivo reducirá automáticamente la potencia de carga y luego cargará el vehículo eléctrico. Esta función puede resolver el problema de disparos frecuentes

causados por la inestabilidad del voltaje de la red del usuario, el envejecimiento del circuito y otros problemas; al mismo tiempo, puede reducir los problemas de seguridad causados por problemas del circuito del usuario. Si la potencia de carga se reduce durante el uso, es un fenómeno normal.

1. Este equipo cuenta con protección contra sobretensión y subtensión. También tiene función de protección contra sobrecarga. Una vez que el dispositivo ajusta automáticamente la potencia de carga, el dispositivo apagará automáticamente la carga y dejará de usarse si el voltaje de la red del usuario sigue siendo anormal.

2. Instale el equipo, en la entrada total del front-end se deben instalar disyuntores.

3. No utilice materiales inflamables, explosivos o combustibles, productos químicos, gases combustibles y otros productos peligrosos cerca de la pila de carga.

4. Mantenga el punto de carga seco y limpio. Si hay suciedad, utilice un par limpio y seco para limpiarla. Está prohibido tocar el punto de carga.

5. Automóvil híbrido: vuelva a cargarlo después de que se apague. Durante proceso de carga, está prohibido conducir el vehículo.

6. Los niños no se acerquen al proceso de carga para no causarles daños.

7. En caso de lluvia, tormentas o mal tiempo, tenga cuidado al cargar.

8. Está estrictamente prohibido que el cable de carga se rompa, desgaste, desnudez del cable de carga, que el poste de carga haya sido claramente caído, dañado, etc. Si se utiliza el poste de carga, aléjese de él inmediatamente y comuníquese con el personal.

9. Si se produce un incendio durante el proceso de carga, una descarga

eléctrica u otra situación anormal, presione inmediatamente el botón de parada para garantizar la seguridad personal.

1. No intente quitar, mantener ni modificar la pila de carga. El uso inadecuado puede provocar daños, fugas, etc.

EV-B06- EU está diseñado para solucionar los problemas de la industria de la carga portátil. Se caracteriza por una instalación, un uso y una depuración cómodos, un funcionamiento y un mantenimiento sencillos, una medición precisa y funciones de protección completas. Tiene buena compatibilidad y cumple con los requisitos de carga de las normas nacionales.

EV-B06- EU tiene un nivel de protección IP66 y tiene buenas funciones a prueba de polvo y agua, lo que permite un funcionamiento seguro en interiores y exteriores.

1. Parámetros del producto

Tipo n.°	EV-B06-EU003A
Voltaje de entrada	220-240 V ~ 50 Hz
Voltaje de salida	220-240 V ~ 50 Hz
Potencia de salida	3,7 kW
Máximo corriente de salida	16A
Clase de protección	IP66
Protección Función	Protección contra incendios, sobrecorriente, sobretensión, subtensión, protección de tierra, protección contra sobretemperatura, autocontrol y recuperación.
Luz indicadora	En espera: verde encendido; Cargando: amarillo parpadeandAlarma: rojo encendido
Cristal líquido pantalla	3*indicadores de luz LED
Modo de cargando	Carga mediante Plug and Play/APLICACIÓN
Cargando interfaz	Pistola de carga estándar europea
Enchufe de entrada	Schuko
Material de caso	PC + ABS
Operante temperatura	-25 °C ~ 45 °C
Relativo humedad	5% a 95% sin condensación
En general dimensiones	245 x 105 x 63 mm (alto x ancho x profundidad)
Estándar de referencia	EN 62752

QUIPMENT INSTRUCTIONS

1. Después de encender el dispositivo, entra en el estado de espera.

2. 1 Ajuste la corriente de carga: haga clic en el botón para ajustar el engranaje de carga : 16A-13A-10A-8A-16A Realice un ciclo de corriente en este orden.

2.2 Cobro con cita previa : utilice la función de cobro diferido en la aplicación para concertar citas, con un retraso de 1-12 horas . .

Nota: Una vez iniciada la carga, no se puede cambiar la velocidad de carga la cita.

Se puede ajustar (tanto mediante botones como aplicaciones)

2.3 Iniciar la carga: Después de insertar el cabezal de la pistola de carga en vehículo

puerto de carga, comience a cargar y la luz amarilla parpadea (si no (se ha fijado una cita).

OBILE PHONE APP CHARGING OPERATION INSTRUCTIONS

3. Descarga de la aplicación y uso vinculante

a. Para descargar la aplicación inteligente, ingrese la siguiente dirección en e navegador del móvil:

https://developer.tuya.com/cn/docs/iot/tuya-smart-app-smart-life-app-advantages?id=K989rqa49rluq

Haga clic en el sitio web y siga las instrucciones para instalarlo.

b. Descarga del código QR:

Abra el navegador móvil u otro software social, escanee el código QR y siga las instrucciones de la APLICACIÓN.

3. 1 Vinculación y uso de dispositivos

a. Abra la aplicación instalada, haga clic en Aceptar la declaración de privacidad y podrá

Regístrese con su número de teléfono móvil, vinculación de software social registrarse e iniciar sesión en la aplicación después de un registro exitoso.

Presione A durante 5 segundos en el panel de carga para ingresar al modo APP;

Mantenga presionado el panel de carga "A" durante 5 segundos nuevamente para ingresar al modo Plug and Play. Jugar en modo de carga.

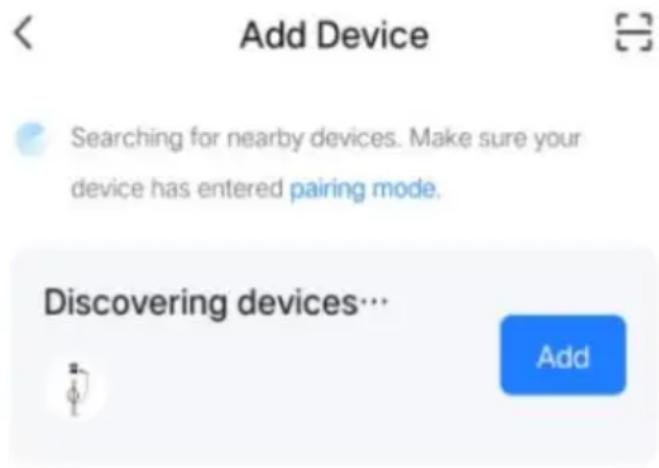

b. Abra la Ubicación, Bluetooth y Wifi del teléfono móvil. Si la

El dispositivo de carga está en estado de espera, la aplicación buscará automáticamente el dispositivo de carga y se mostrará el nombre del dispositivo.

c. Haga clic en Agregar para agregar el dispositivo, ingrese a la interfaz de emparejamiento de WIFI, identifique automáticamente el nombre de WIFI del teléfono. Haga clic en Siguiente y el dispositivo se vinculará automáticamente Una vez que la vinculación se haya realizado correctamente, se mostrará un mensaje indicando que el dispositivo se agregó correctamente. Finalmente, haga clic en el ícono de "Finalizar" y espere unos 5 segundos para que el dispositivo se vincule.

d. También puede hacer clic en "+" en la esquina superior derecha de la aplicación para agregar el dispositivo manualmente, seleccione la categoría

de "Ahorro de energía" en la columna izquierda, levante el tipo de dispositivo busque el dispositivo "Pila de carga del automóvil (Bluetooth + WIFI)", haga clic para ingresar y luego haga clic en "Confirmar parpadeo del indicador" y "Parpadeo rápido" como se le solicite. Ingrese la contraseña de WIFI (contraseña de WIFI conectada al teléfono móvil) y haga clic en Siguiente para que coincida con la contraseña, y siempre configure el dispositivo vinculado como se le solicite. Después de vincular el dispositivo, cárguelo de acuerdo con la interfaz de la aplicación.

e . El WIFI del dispositivo se restablece:

Presione los botones “A” y “R” simultáneamente durante 3 segundos, el WiFi del dispositivo se reiniciará.

Nota: La aplicación puede configurar la corriente de carga, reservar el tiempo de carga y

Otras funciones; También puede consultar el estado de carga en tiempo real. APP

controla la función de carga, que no está limitada por la carga

1. Tabla de estado del indicador LED indicador de carga.

Estado del dispositivo	Estado del indicador de tres colores (luz verde: en espera amarilla: cargando, luz roja: falla)
Modo de espera	Luz verde fija encendida
El arma ha sido disparada	Luz amarilla fija
El arma se está cargando	Luz amarilla intermitente
EV-B06-EU003A Cambiar estado actual del engranaje	Presione el botón actual y la luz amarilla parpadeará una vez (8 Presione el botón actual y la luz amarilla parpadeará dos veces A);Presione el botón actual y la luz amarilla parpadeará 3 veces (1 Presione el botón actual y la luz amarilla parpadeará 4 veces (1
Fallo de CP	La luz roja está encendida
Sobrepresión y subpresión	La luz roja parpadea una vez por segundo.
El cable PE no est conectado	La luz roja parpadea una vez cada dos segundos.
Sobrecorriente	La luz roja parpadea cada cuatro segundos.
Fuga eléctrica de equipos	Las luces verdes y rojas parpadean una vez por segundo.
Sobretemperatura del equipo	Las luces verdes y rojas parpadean cada dos segundos.

TROUBLE SHOOTING GUIDANCE

1. Alertas de mala conexión a tierra en caso de fallas.

Manifestaciones de falla : La luz roja parpadea una vez cada 2 segundos y se muestra "Falla a tierra" en la pantalla.

Eliminación de fallas:

M. Compruebe si el enchufe está bien conectado a tierra y, si no es así, realice u buen trabajo de conexión a tierra.
N. Si se confirma que está bien conectado a tierra, verifique el ID virtual del dispositivo en la APP y Proporcionar la identificación virtual al servicio postventa.

O. Espere a que el servicio posventa notifique a los clientes para actualizar la versión del software del dispositivo en la aplicación.

1. El dispositivo tiene una luz amarilla fija y no se puede cargar.

Manifestaciones de falla : El dispositivo está encendido y conectado a la red. vehículo eléctrico, la luz amarilla del dispositivo está siempre encendida y no se puede cargar.

Eliminación de fallas:

I. Consulte el manual de instrucciones, descargue e instale la aplicación y comience a cargar en la aplicación.

J. También es posible quitar el cable de carga, presionar el botón "A" del dispositivo durante 5 segundos y luego enchufar el cable de carga al automóvil eléctrico.

1. No es posible cargar y la luz roja parpadea.

Manifestaciones de falla : El dispositivo está enchufado, el cable de carga está conecta al automóvil eléctrico, el dispositivo parpadea en rojo y no se puede cargar.

Eliminación de fallas:

M. Si el producto tiene pantalla, verifique el mensaje de falla de la pantalla.

N. Si el producto no tiene pantalla de visualización, descargue la aplicación consultando el manual

y ver la información de la alarma en la APP.

O. Envíe la información de falla a nuestro servicio posventa.

1. Flores de pantalla

Manifestaciones de falla : La pantalla no es clara y aparece como un copo de nieve. Eliminación de fallas:

I. Desconecte la alimentación de entrada del dispositivo, espere 3 minutos y luego vuelva a conectar la alimentación.

J. Si aún no puede resolverlo, informe el problema a nuestro servicio posventa.

INSTALLATION INSTRUCTIONS

5. Lista de piezas

Accesorios de uso general

Especificaciones del producto	Instrucciones de pila de CA manual	1 copia
Bolsa de almacenamiento	Estuche rígido portátil para viaje	1 pieza
Instalación de montaje en pared
Montaje en pared	Fijaciones de montaje en pared	1 pieza
Tornillo de expansión	Expansión M8*60 tornillo	4 piezas
Gancho para cable de carga	Gancho de hierro	1 pieza

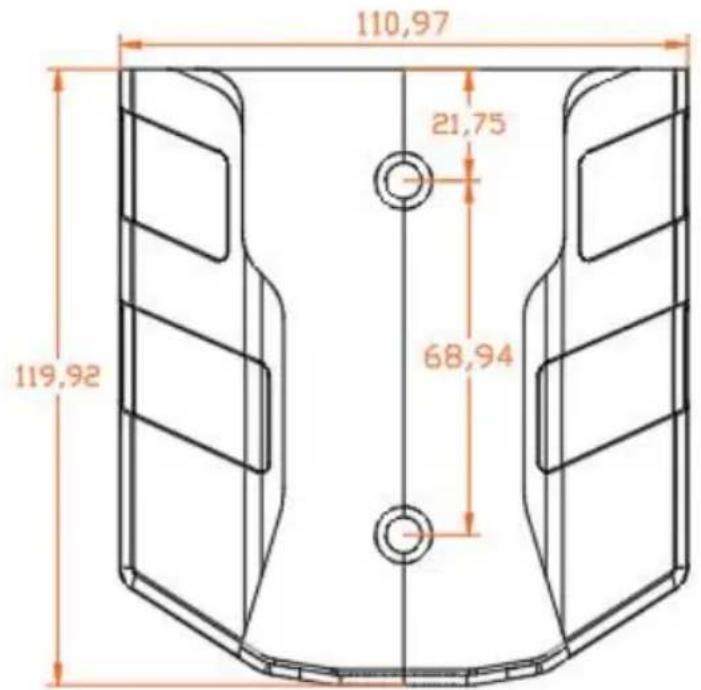

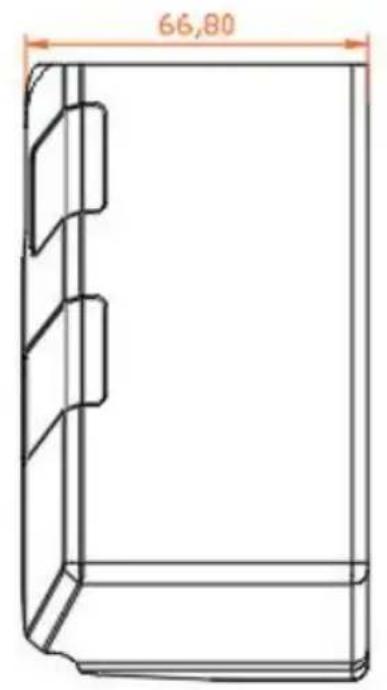

5.1 El método de instalación es colgado en la pared.

a. Retire los sujetadores de montaje en pared provistos y verifique cuidadosamente las dimensiones de instalación de los orificios de los tornillos b. Seleccione la ubicación de instalación del dispositivo. La posición más baja del equipo es un soporte de montaje en pared a 1200 mm del suelo.
c. Taladre 2 orificios con un diámetro de 8 mm según la ubicación de los orificios para tornillos fijos de los sujetadores montados en la pared y coloqu los tapones de goma de expansión. Fije la placa de montaje con tuercas pa fijar el chasis.

La unidad de dimensión es mm.

66,80

110,97 21,75 68,94 119,92
