EV-B06-EU003B - Cargador de teléfono Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador de vehículo eléctrico portátil
Marca	Vevor
Modelo	EV-B06-EU003B
Dimensiones (Al x An x Pr)	245 x 105 x 63 mm
Peso	Aproximadamente 2 kg (estimación)
Alimentación	220-240 V ~ 50 Hz, 16 A máx.
Potencia de salida	3,7 kW
Índice de protección	IP66
Tipo de enchufe	Schuko (entrada), pistola estándar europea (salida)
Funciones principales	Carga ajustable (8/10/13/16 A), carga programada (0-12 h), control mediante aplicación Tuya (Bluetooth + Wi-Fi), pantalla LCD de 1,5 pulgadas e indicadores LED
Características de seguridad	Protección contra incendios, sobreintensidad, sobretensión, subtensión, fallo a tierra, sobrecalentamiento, autosupervisión y recuperación automática
Indicadores LED	Verde fijo (espera), Amarillo intermitente (carga), Rojo fijo (fallo)
Temperatura de funcionamiento	-25 °C a 45 °C
Humedad	5 % a 95 % (sin condensación)
Norma	EN 62752
Mantenimiento y limpieza	Limpiar con un paño limpio y seco; mantener el terminal de carga limpio y seco
Piezas de repuesto y reparabilidad	Ninguna pieza desmontable por el usuario; cualquier intervención debe ser realizada por un profesional cualificado
Contenido del embalaje	Cargador EV, soporte de pared, tornillos de expansión, gancho para cable, bolsa de transporte, manual de usuario

Preguntas frecuentes - EV-B06-EU003B Vevor

¿Qué significa el indicador rojo intermitente una vez por segundo?

Esto indica un fallo de sobretensión o subtensión (tensión de entrada fuera de rango). Verifique su alimentación eléctrica.

¿Cómo restablecer el Wi-Fi del dispositivo?

Presione simultáneamente los botones A y < (o según el manual) durante 3 segundos hasta que la pantalla muestre 'WIFI Reset'. Para salir, presione nuevamente 2 segundos.

El indicador amarillo está fijo y la carga no se inicia, ¿qué hacer?

Verifique que la aplicación esté instalada y úsela para iniciar la carga. También puede retirar el cable, presionar 5 segundos el botón A y luego volver a conectar.

¿Cómo ajustar la corriente de carga?

Haga clic en el botón de ajuste para recorrer los valores: 16 A → 13 A → 10 A → 8 A → 16 A. El cambio solo es posible antes de iniciar la carga.

¿Puedo usar este cargador bajo la lluvia?

Sí, el índice IP66 permite su uso en exteriores, pero por precaución, evite tormentas eléctricas e inclemencias severas.

¿Qué hacer si la pantalla muestra 'Ground Fault'?

Verifique la puesta a tierra del enchufe. Si es correcta, contacte al servicio postventa con el ID virtual del dispositivo (visible en la aplicación).

¿Cómo programar una carga diferida?

En el dispositivo, haga clic para aumentar el tiempo de reserva de 0 a 12 horas. A través de la aplicación, puede programar la carga a una hora específica.

La corriente de carga es más baja de lo previsto, ¿es normal?

Sí, si la tensión de la red es baja, el dispositivo reduce automáticamente la corriente en un 50 % para proteger su instalación. Contacte a un electricista si el problema persiste.

¿Qué tipos de vehículos son compatibles?

Este cargador es compatible con vehículos eléctricos equipados con un enchufe tipo 2 (pistola estándar europea) y que cumplan con la norma EN 62752.

¿Cómo vincular el dispositivo a la aplicación Tuya?

Descargue la aplicación Tuya Smart o Smart Life. Active el modo APP manteniendo presionado el botón A hasta que vea 'APP STAR'. Siga las instrucciones en la aplicación para agregar el dispositivo a través de Bluetooth y Wi-Fi.

MANUAL DE USUARIO EV-B06-EU003B Vevor

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support

CARGADOR EV DE CA MANUAL DEL USUARIO

MODELO: EV-B06-EU003B

• Este dispositivo tiene una función de monitoreo de voltaje de la red doméstica. Cuando detecta un rango de voltaje de seguridad bajo en la red eléctrica de su hogar, reduce automáticamente la corriente en un 50% para cargar.
• Esta función de monitoreo automático del voltaje de la red doméstica se agrega para evitar que la corriente de carga excesiva dañe el cable doméstico y su dispositivo de conmutación de control.

- Cuando descubra que la corriente de carga es relativamente baja durante el

proceso de carga, comuníquese con un electricista calificado para detectar y

reemplazar los cables y los dispositivos de conmutación de su hogar, a fin de garantizar que

se pueda alcanzar la corriente de carga esperada y la seguridad de la electricidad.

se pueda asegurar.

PRECAUCIONES DE SEGURIDAD

1. Antes de la instalación, verifique que la red sea monofásica 230 V ±10 % (50 Hz). De lo contrario, no podrá utilizarla.
2. La detección del dispositivo de carga tiene la función de capacidad de carga del circuito de red del usuario; cuando el circuito de red eléctrica del usuario no puede soportar la potencia de carga del dispositivo de carga, el dispositivo reducirá automáticamente la potencia de carga y luego cargará el vehículo eléctrico. Esta función puede resolver el problema de disparos.

frecuentes causados por la inestabilidad del voltaje de la red del usuario, envejecimiento del circuito y otros problemas; al mismo tiempo, puede reducir los problemas de seguridad causados por problemas del circuito del usuario. Si la potencia de carga se reduce durante el uso, es un fenómeno normal.

1. Este equipo tiene protección contra sobretensión y subtensión; también tiene función de protección contra sobrecarga. Una vez que el dispositivo ajusta automáticamente la potencia de carga, el dispositivo apagará automáticamente la carga y dejará de usarse si el voltaje de la red del usuario sigue siendo anormal.
2. Instale el equipo, en la entrada total del front-end se deben instalar disyuntores.
3. No utilice materiales inflamables, explosivos o combustibles, productos químicos, gases combustibles y otros productos peligrosos cerca del punto de carga.
4. Mantenga el punto de carga seco y limpio. Si hay suciedad, utilice un paño limpio y seco para limpiarla. Está prohibido tocar el punto de carga.
5. Automóvil híbrido: vuelva a cargarlo después de que se apague. Durante el proceso de carga, está prohibido conducir el vehículo.
6. Los niños no se acerquen al proceso de carga para no causarles daño.
7. En caso de lluvia, tormentas o mal tiempo, tenga cuidado al cargar.
8. Está estrictamente prohibido que el cable de carga se rompa, se desgaste o se desnude, que el poste de carga haya sido claramente caído, dañado, etc. Si se utiliza el poste de carga, aléjese de él inmediatamente y comuníquese con el personal.
9. Si se produce un incendio durante el proceso de carga, una descarga eléctrica u otra situación anormal, presione inmediatamente el botón de parada para garantizar la seguridad personal.
10. No intente quitar, mantener ni modificar la pila de carga. El uso inadecuado puede provocar daños, fugas, etc.

EV-B06-EU está diseñado para solucionar los problemas de la industria de la carga portátil. Se caracteriza por una instalación, un uso y una depuración cómodos, un funcionamiento y un mantenimiento sencillos, una medición precisa y funciones de protección completas. Tiene buena compatibilidad y cumple con los requisitos de carga de las normas nacionales.

EV-B06-EU tiene un nivel de protección IP66 y tiene buenas funciones de prueba de polvo y agua, lo que permite un funcionamiento seguro en interiores y exteriores.

1. Parámetros del producto

Tipo n.°	EV-B06-EU003B
Voltaje de entrada	220-240 V ~ 50 Hz
Voltaje de salida	220-240 V ~ 50 Hz
Potencia de salida	3,7 kW
Máximo corriente de salida	16A
Clase de protección	IP66
Protección Función	Protección contra incendios, sobrecorriente, sobretensión, subtensión, protección de tierra, protección contra sobretemperatura, autocontrol y recuperación.
Luz indicadora	En espera: verde encendido; Cargando: amarillo parpade and Alarma: rojo encendido
Cristal líquido pantalla	3*indicadores de luz LEDLCD de 1,5 pulgadas
Modo de cargando	Carga mediante Plug and Play/APLICACIÓN
Cargando interfaz	Pistola de carga estándar europea
Enchufe de entrada	Schuko
Material de caso	PC + ABS
Operante temperatura	-25 °C ~ 45 °C
Relativo humedad	5% a 95% sin condensación
En general dimensiones	245 x 105 x 63 mm (alto x ancho x profundidad)
Estándar de referencia	EN 62752

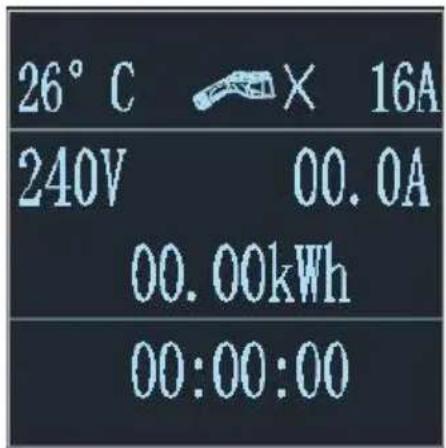

1. Una vez encendido el dispositivo, entra en el estado de espera. La interfaz de espera del dispositivo se muestra a continuación:

1. 1. Ajuste la corriente de carga: haga clic en el botón para ajustar el engranaje de carga: 16A-13A-10A-8A-16A. Cicle la corriente en este orden. Después de cambiar la corriente de uso, conecte el cabezal de la pistola para cargar.

2.2 Carga de cita: Haga clic para aumentar el tiempo de reserva. Puede elegir entre 0 y 12 H. Después de la hora de la cita, ingresará automáticamente al estado de carga. Todos los modelos incluidos en este manual se pueden cargar mediante la carga de cita de la aplicación. Nota: Una vez iniciada la carga, no se pueden ajustar la velocidad de carga ni la programación (mediante botones y aplicaciones).

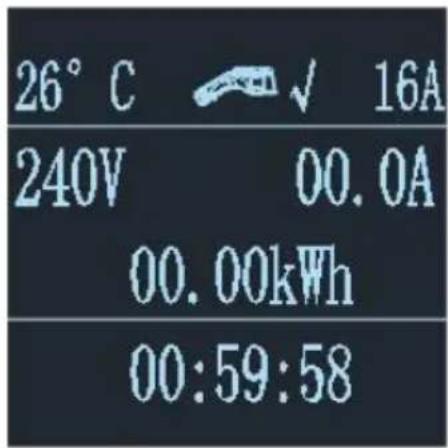

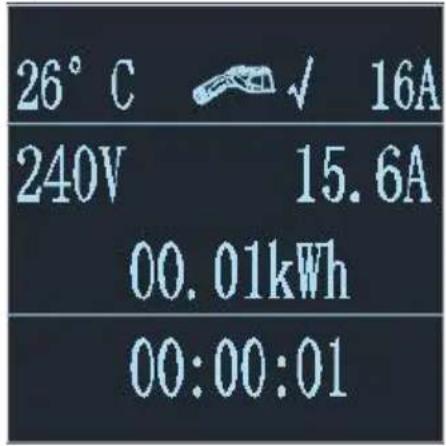

1. 3. Después de insertar el cabezal de la pistola de carga en el puerto de carga del vehículo, la interfaz de carga se muestra a continuación:

3. Descarga de la aplicación y uso vinculante

a. Para descargar la aplicación inteligente, ingrese la siguiente dirección en el navegador del móvil:

https://developer.tuya.com/cn/docs/iot/tuya-smart-app-smart-life-app-advantages?id=K989rqa49rluq

Haga clic en el sitio web y siga las instrucciones para instalarlo.

b. Descarga del código QR:

Abra el navegador móvil u otro software social, escanee el código QR y siga las instrucciones de la APLICACIÓN.

3.1 Vinculación y uso de dispositivos

Abra la aplicación instalada, haga clic en Aceptar la declaración de privacidad, puede registrarse con su número de teléfono móvil, registro de enlace de software social e iniciar sesión en la aplicación después de un

registro exitoso.

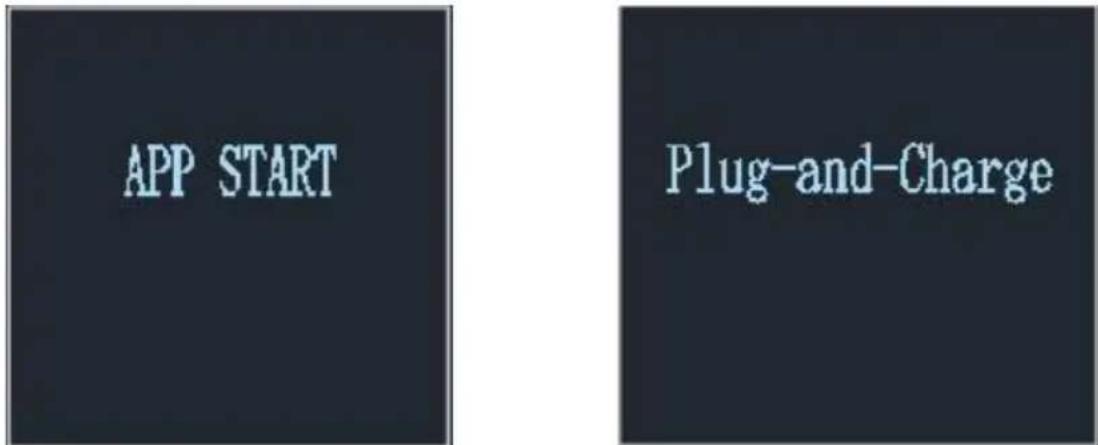

Mantenga presionado A en el panel de carga y aparecerá APP START en la pantalla para ingresar al modo APP;

Mantenga presionado nuevamente el panel de carga y la pantalla mostrará Plug and Charge para ingresar al modo de carga Plug and Play. Abra ubicación, Bluetooth y Wifi del teléfono móvil. Si el dispositivo de carga está en estado de espera, la aplicación buscará automáticamente el dispositivo de carga y se mostrará el nombre del dispositivo.

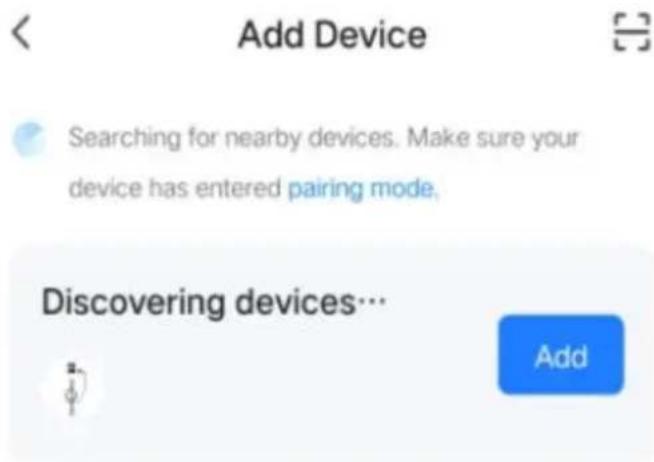

c. Haga clic en Agregar para agregar el dispositivo, ingrese a la interfaz de emparejamiento de WIFI, identifique automáticamente el nombre de WIFI del teléfono. Haga clic en Siguiente y el dispositivo se vinculará automáticamente. Una vez que la vinculación se haya realizado correctamente, se mostrará un mensaje indicando que el dispositivo se agregó correctamente. Finalmente, haga clic en el ícono de "Finalizar" y espere unos 5 segundos para que el dispositivo se vincule.

d. También puede hacer clic en "+" en la esquina superior derecha de la aplicación para agregar el dispositivo manualmente, seleccione la categoría de "Ahorro de energía" en la columna izquierda, levante el tipo de dispositivo, busque el dispositivo "Pila de carga del automóvil (Bluetooth + WIFI)", haga clic para ingresar y luego haga clic en "Confirmar parpadeo del indicador" y "Parpadeo rápido" como se le solicite. Ingrese contraseña de WIFI (contraseña de WIFI conectada al teléfono móvil) y haga clic en Siguiente para que coincida con la contraseña, y siempre configure el dispositivo vinculado como se le solicite. Después de vincular el dispositivo, cárguelo de acuerdo con la interfaz de la aplicación. e. El WIFI del dispositivo se restablece:

EV-B06-EU003B

Presione simultáneamente los botones yen el panel inferior durante 3 segundos.Mantenga presionado el botón y mantenga presionado el botón durante 3 segundos. Luego esperar a que la pantalla muestre Restablecimie de WIFI, se restablecerá el WiFi del dispositivo.

En la interfaz de reinicio de Wi presione simultáneamente losbotones y en el paneldel dispositivo durante 2 segundos para regresar a la interfaz de estado del dispositiv

Nota: La aplicación puede configurar la corriente de carga, reservar el tiempo de carga y otras funciones; también puede consultar el estado de carga en tiempo real. La aplicación controla la función de carga, que no está limitada por el modo de carga del dispositivo.

1. Tabla de estado del indicador LED indicador de carga.

Estado del dispositivo	Estado del indicador de tres colores (luz verde: en espe amarilla: cargando, luz roja: falla)
Modo de espera	Luz verde fija encendida
El arma ha sido disparada	Luz amarilla fija
El arma se está cargando	Luz amarilla intermitente
EV-B06-EU003AEV-B06-EU003BCambiar estado actual del engranaje	Presione el botón actual y la luz amarilla parpadeará una vezPresione el botón actual y la luz amarilla parpadeará dos vece A);Presione el botón actual y la luz amarilla parpadeará 3 vecesPresione el botón actual y la luz amarilla parpadeará 4 veces
Fallo de CP	La luz roja está encendida
Sobrepresión y subpresión	La luz roja parpadea una vez por segundo.
El cable PE no está conectado	La luz roja parpadea una vez cada dos segundos.
Sobrecorriente	La luz roja parpadea cada cuatro segundos.
Fuga eléctrica de equipos	Las luces verdes y rojas parpadean una vez por segundo.
Sobretemperatura del equipo	Las luces verdes y rojas parpadean cada dos segundos.

4.1 Descripción de la pantalla de fallas (EV-B06-EU003B)

Falla a tierra

4.2 Falla a tierra: el cable de tierra no está conectado o es deficiente.

Falla de CP

4.3 Falla de CP: el dispositivo detecta que el voltaje de CP excede 6 V ± 0,8 o 9 V ± 0,8, informa una falla de CP, recupera el voltaje dentro del rango y recupera la falla.

Falla de CP

4.4 Falla por sobrecorriente: si la corriente de carga del dispositivo excede el umbral y continúa excediendo los 5 s, el dispositivo desconectará la carga y reportará una falla, que no se puede restaurar automáticamente.

Falla por sobrecorriente

4.5 Falla de subtensión: La tensión de entrada nominal es de 230 V y se informa una falla si el valor de la tensión es inferior a 184 V ± 5 V.

Falla de subtensión

4.6 Falla por sobretensión: La tensión de entrada nominal es de 230 V y se informa una falla si el valor de la tensión es superior a 276 V ± 5 V.

Falla por sobretensión

GUÍA DE SOLUCIÓN DE PROBLEMAS

1. Alertas de mala conexión a tierra en caso de fallas.

Manifestaciones de falla: La luz roja parpadea una vez cada 2 segundos y se muestra "Falla a tierra" en la pantalla.

Eliminación de fallas:

M. Compruebe si el enchufe está bien conectado a tierra y, si no es así, realice un buen trabajo de conexión a tierra. N. Si se confirma que está bien conectado a tierra, verifique el ID virtual del dispositivo en la APP y proporcione la identificación virtual al servicio postventa. O. Espere a que el servicio posventa notifique a los clientes para actualizar la versión del software del dispositivo en la aplicación.

1. El dispositivo tiene una luz amarilla fija y no se puede cargar.

Manifestaciones de falla: El dispositivo está encendido y conectado a la red. vehículo eléctrico, la luz amarilla del dispositivo está siempre encendida y no se puede cargar.

Eliminación de fallas:

I. Consulte el manual de instrucciones, descargue e instale la aplicación y comience a cargar en la aplicación. J. También es posible quitar el cable de carga, presionar el botón "A" del dispositivo durante 5 segundos y luego enchufar el cable de carga al automóvil eléctrico. 19. No es posible cargar y la luz roja parpadea.

Manifestaciones de falla: El dispositivo está enchufado, el cable de carga está conecta al automóvil eléctrico, el dispositivo parpadea en rojo y no se puede cargar.

Eliminación de fallas:

M. Si el producto tiene pantalla, verifique el mensaje de falla de la pantalla. N. Si el producto no tiene pantalla de visualización, descargue la aplicación consultando el manual

y ver la información de la alarma en la APP.

O. Envíe la información de falla a nuestro servicio posventa.

1. Flores de pantalla

Manifestaciones de falla: La pantalla no es clara y aparece como un copo de nieve. Eliminación de fallas:

I. Desconecte la alimentación de entrada del dispositivo, espere 3 minutos y luego vuelva a conectar la alimentación. J. Si aún no puede resolverlo, informe el problema a nuestro servicio posventa.

INSTRUCCIONES DE INSTALACIÓN

1. Lista de piezas

Accesorios de uso general
Especificaciones del producto	Instrucciones de pila de CA manual	1 copia
Bolsa de almacenamiento	Estuche rígido portátil para viaje	1 pieza
Instalación de montaje en pared
Montaje en pared	Fijaciones de montaje en pared	1 pieza
Tornillo de expansión	Expansión M8*60 tornillo	4 piezas
Gancho para cable de carga	Gancho de hierro	1 pieza

5.1 El método de instalación es colgado en la pared.

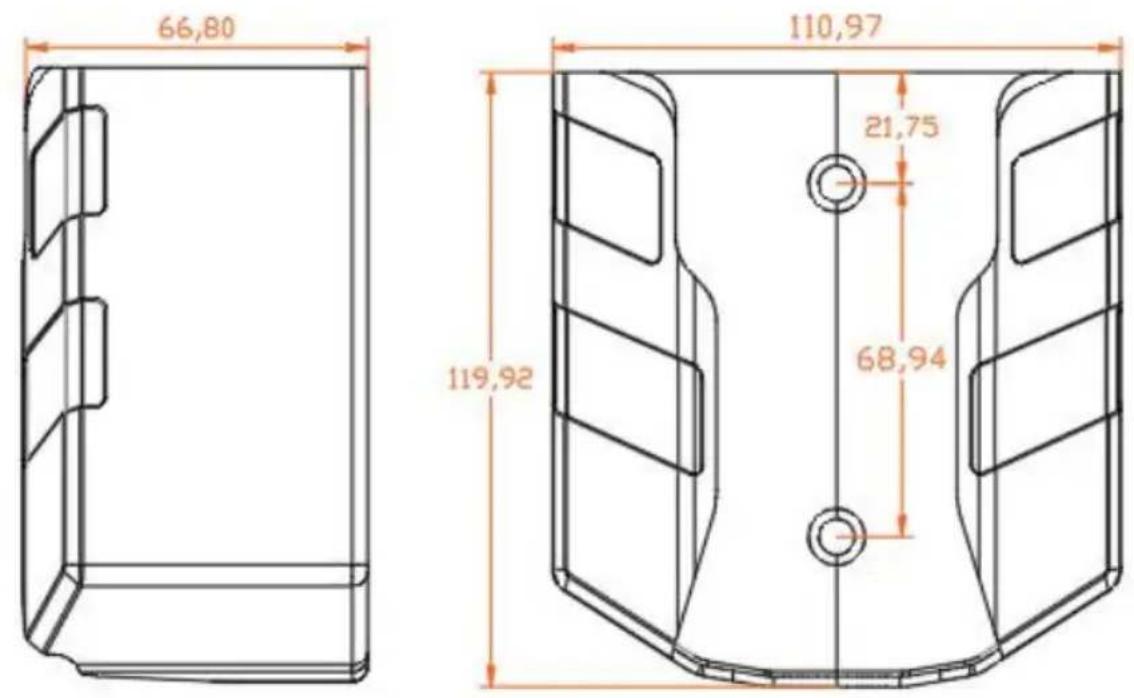

a. Retire los sujetadores de montaje en pared provistos y verifique cuidadosamente las dimensiones de instalación de los orificios de los tornillos. b. Seleccione la ubicación de instalación del dispositivo. La posición más baja del equipo es un soporte de montaje en pared a 1200 mm del suelo. c. Taladre 2 orificios con un diámetro de 8 mm según la ubicación de los orificios para tornillos fijos de los sujetadores montados en la pared y

coloque los tapones de goma de expansión. Fije la placa de montaje con tuercas para fijar el chasis.

La unidad de dimensión es mm.
