Produkttyp	Bärbar elbilsladdare
Märke	Vevor
Modell	EV-B06-EU003B
Mått (H x B x D)	245 x 105 x 63 mm
Vikt	Cirka 2 kg (uppskattning)
Strömförsörjning	220-240 V ~ 50 Hz, 16 A max
Uteffekt	3,7 kW
Skyddsklass	IP66
Kontakttyp	Schuko (ingång), europeisk standardpistol (utgång)
Huvudfunktioner	Justerbar laddning (8/10/13/16 A), programmerad laddning (0-12 h), styrning via Tuya-app (Bluetooth + Wi-Fi), 1,5 tums LCD-skärm och LED-indikatorer
Säkerhetsfunktioner	Brandskydd, överström, överspänning, underspänning, jordfel, överhettning, självövervakning och automatisk återställning
LED-indikatorer	Fast grön (standby), blinkande gul (laddning), fast röd (fel)
Driftstemperatur	-25 °C till 45 °C
Fuktighet	5 % till 95 % (ingen kondens)
Standard	EN 62752
Underhåll och rengöring	Torka med en ren, torr trasa; håll laddningskontakten ren och torr
Reservdelar och reparationsmöjligheter	Inga användarborttagbara delar; all service måste utföras av en kvalificerad fackman
Förpackningens innehåll	EV-laddare, väggfäste, expansionsskruvar, kabelkrok, transportväska, användarhandbok

Vanliga frågor - EV-B06-EU003B Vevor

Vad betyder den röda lampan som blinkar en gång per sekund?

Det indikerar ett överspännings- eller underspänningsfel (ingångsspänning utanför intervallet). Kontrollera din strömförsörjning.

Hur återställer jag enhetens Wi-Fi?

Tryck samtidigt på knapparna A och < (eller enligt manualen) i 3 sekunder tills skärmen visar 'WIFI Reset'. För att avsluta, tryck igen i 2 sekunder.

Den gula lampan är fast och laddningen startar inte, vad gör jag?

Kontrollera att appen är installerad och använd den för att starta laddningen. Du kan också ta bort kabeln, trycka i 5 sekunder på knapp A och sedan ansluta igen.

Hur ställer jag in laddströmmen?

Klicka på inställningsknappen för att bläddra bland värdena: 16 A → 13 A → 10 A → 8 A → 16 A. Ändring är endast möjlig innan laddningen påbörjas.

Kan jag använda laddaren i regn?

Ja, IP66-klassificeringen tillåter utomhusbruk, men av försiktighet, undvik åskväder och kraftigt oväder.

Vad gör jag om skärmen visar 'Ground Fault'?

Kontrollera jordningen i uttaget. Om den är korrekt, kontakta kundtjänst med enhetens virtuella ID (synligt i appen).

Hur programmerar jag en fördröjd laddning?

På enheten, tryck för att öka tidsreserveringen från 0 till 12 timmar. Via appen kan du schemalägga laddning vid en specifik tidpunkt.

Laddströmmen är lägre än förväntat, är det normalt?

Ja, om nätspänningen är låg minskar enheten automatiskt strömmen med 50 % för att skydda din installation. Kontakta en elektriker om problemet kvarstår.

Vilka typer av fordon är kompatibla?

Denna laddare är kompatibel med elbilar utrustade med typ 2-kontakt (europeisk standardpistol) och som uppfyller standard EN 62752.

Hur kopplar jag enheten till Tuya-appen?

Ladda ner appen Tuya Smart eller Smart Life. Aktivera APP-läget genom att hålla knapp A intryckt tills 'APP STAR' visas. Följ instruktionerna i appen för att lägga till enheten via Bluetooth och Wi-Fi.

BRUKSANVISNING EV-B06-EU003B Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

AC EV LADDARE

ANVÄNDARMANUAL

MODELL: EV-B06-EU003B

• Denna enhet har en funktion för övervakning av hemnätets spänning. När den upptäcker att spänningen i hemnätet ligger utanför det säkra området, minskar den automatiskt laddningsströmmen med 50 %.
• Denna funktion för automatisk övervakning av hemnätets spänning har lagts till för att förhindra att överdriven laddningsström skadar hemkabeln och dess kontrollenhet.
• Om du upptäcker att laddningsströmmen är relativt låg under laddningsprocessen, kontakta en kvalificerad elektriker för att inspektera och

byta ut dina hemkablar och strömbrytare för att säkerställa att den förväntade laddningsströmmen kan uppnås och att elsäkerheten kan garanteras.

SÄKERHETSFÖRESKRIFTER

1. Före installation, kontrollera att nätet är enfas 230 V ±10% (50 Hz). Annars kan enheten inte användas.
2. Laddningsenheten har en funktion för att detektera belastningskapaciteten i användarens nätkrets. När användarens elnätskrets inte kan bära laddningseffekten från laddningsenheten, minskar enheten automatiskt laddningseffekten och laddar sedan elfordonet. Denna funktion kan lösa problemet med frekventa utlösningar orsakade av instabil nätspänning, åldrande kretsar och andra problem. Samtidigt kan den minska säkerhetsproblem som orsakas av användarens kretsproblem. Om laddningseffekten minskar under användning är det ett normalt fenomen.
3. Denna utrustning har överspännings- och underspänningsskydd. Den har även överbelastningsskyddsfunktion. Efter att enheten automatiskt justerat laddningseffekten, om användarens nätspänning fortfarande är onormal, stänger enheten automatiskt av laddningen och slutar användas.
4. Vid installation av utrustningen måste en strömbrytare installeras på den totala ingången framför enheten.
5. Använd inte brandfarliga, explosiva eller brännbara material, kemikalier, brännbar gas och annat farligt gods nära laddningshögen.
6. Håll torrt och rent på laddningsplatsen. Om det finns smuts, använd en ren, torr trasa för att torka av den. Det är förbjudet att röra vid spetsstift.
7. Hybridbil, ladda om igen efter att lågan slocknat. Under laddningen är det förbjudet att köra fordon.
8. Barn kommer inte i närheten av laddningsprocessen för att inte orsaka skada.
9. Var försiktig vid regn, åska eller väder.
10. Det är strängt förbjudet att laddningskabeln går sönder, slits, laddningskabeln är bar, laddningshögen har uppenbarligen slagits ner, skadad etc. Om laddningsstolpen används, håll dig borta från laddstolpen omedelbart och kontakta personal.
11. Om det brinner under laddning, elektriska stötar och andra onormala situationer uppstår, tryck omedelbart på stoppknappen för att säkerställa personlig säkerhet.
12. Försök inte att ta bort, underhålla eller modifiera laddningshögen. Felaktig användning kan orsaka skada, läckage och så vidare.

EV-B06-EU-serien bärbar laddare är designad för smärtpunkter i den bärbara laddningsindustrin. Den kännetecknas av bekväm installation, användning och felsökning, enkel drift och underhåll, noggrann mätning och kompletta skyddsfunktioner. Den har god kompatibilitet och uppfyller laddningskraven i nationell standard.

EV-B06-EU-serien bärbar laddare har en skyddsnivå på IP66 och har damm- och vattentäta funktioner, vilket möjliggör säker drift inomhus och utomhus.

1. Produktparametrar

Typ nr.	EV-B06-EU003B
Ingångsspänning	220-240V~ 50Hz
Utgångsspänning	220-240V~ 50Hz
Effektuttag	3,7KW
Maximal utström	16A
Klass av skydd	IP66
Skydd Fungera	Brandskydd, överström, överspänning, underspänning, jordskydd, övertemperaturskydd, självövervakning och återhämtning,
Indikeringslampa	Standby - grönt på; Laddning - Gul blinkning; Larm - rött
Flytande kristall skärm	3*LED-ljusindikator1,5-tums LCD
Läget av laddning	Plug and Play/APP-laddning
Laddar gränssnitt	europeisk standard laddningspistol
Ingångsplugg	Schuko
Material av fall	PC+ABS
Drift temperatur	-25°C~45°C
Relativ fuktighet	5% till 95% ingen kondens
Total mätt	245*105*63 mm(H*B*D)
Standard för hänvisning	EN 62752

UTRUSTNINGSINSTRUKTIONER

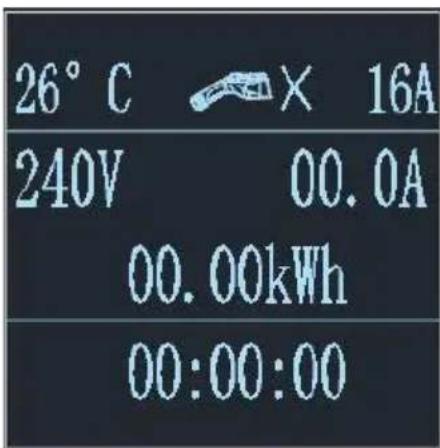

1. När enheten har slagits på går den in i vänteläge. Enhetens standby-gränssnitt visas nedan:

1. 1. Justera laddningsströmmen: klicka på knappen för att justera laddningsutrustningen: 16A-13A-10A-8A-16A. Växla strömmen i denna ordning. Efter att ha växlat användningsström, anslut pistolhuvudet för att ladda.

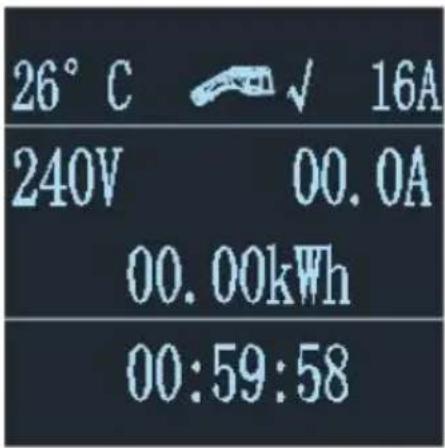

2.2 Avtalsladdning: Klicka för att öka bokningstiden. Du kan välja mellan 0 och 12H. Efter mötestiden går den automatiskt in i laddningsläge. Alla modeller som ingår i denna manual kan laddas med APP Avtalsladdning.

Obs: Efter att laddningen startar kan laddningshastigheten och mötet inte justeras (både via knappar och appar).

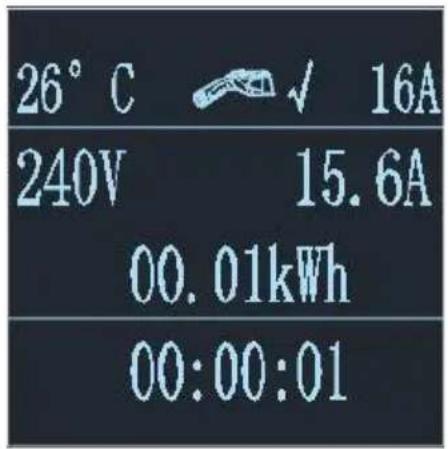

1. 3. Efter att ha satt in laddningspistolens huvud i fordonets laddningsport visas laddningsgränssnittet nedan:

MOBILTELEFON APP LADDNINGSINSTRUKTIONER

3. APP-nedladdning och bindande användning

a. För att ladda ner den smarta APP, skriv in följande adress i den mobila webbläsaren:

https://developer.tuya.com/cn/docs/iot/tuya-smart-app-smart-life-app-advantages?id=K989rqa49rluq

Klicka på webbplatsen och följ instruktionerna för att installera.

b. Nedladdning via QR-kod:

Öppna den mobila webbläsaren eller annan social programvara, skanna QR-koden och följ instruktionerna för att installera appen.

3.1 Bindning och användning av enheter

Öppna den installerade appen, klicka på "Godkänn sekretesspolicy". Du kan registrera dig med ditt mobiltelefonnummer, binda registreringen till social programvara och logga in på appen efter en lyckad registrering.

Tryck länge på A på laddningspanelen och "APP START" visas på skärmen för att gå in i app-läget.

Tryck och håll på laddningspanelen igen, och skärmen visar "Plug and Charge" för att gå in i plug-and-play-laddningsläget. Öppna plats, Bluetooth och Wi-Fi på mobiltelefonen. Om laddningsenheten är i standby-läge kommer appen automatiskt att söka efter laddningsenheten och enhetens namn visas.

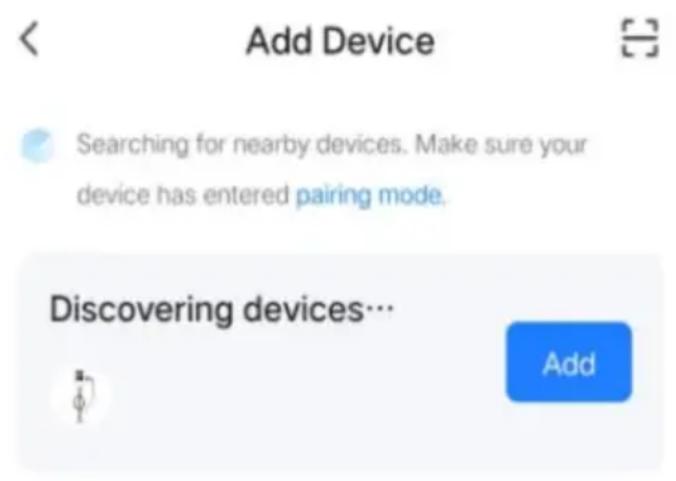

c. Klicka på "Lägg till" för att lägga till enheten, gå in i

Wi-Fi-parningsgränssnittet, identifiera automatiskt Wi-Fi-namnet på telefonen. Klicka på "Nästa" så binds enheten automatiskt. När bindningen har lyckats visas ett meddelande som indikerar att enheten har lagts till. Slutligen klickar du på ikonen "Slutför" och väntar cirka 5 sekunder på att enheten ska bindas.

d. Du kan också klicka på "+" i det övre högra hörnet av appen för att manuellt lägga till enheten. Välj kategorin "Energibesparing" i den vänstra kolumnen, dra upp enhetstypen, hitta enheten "Billaddningshög (Bluetooth + Wi-Fi)", klicka för att gå in och klicka sedan på "Bekräfta att indikatorn blinkar" och "Snabbblinkande" när du uppmanas. Ange Wi-Fi-lösenordet (lösenordet för det Wi-Fi som mobiltelefonen är ansluten till) och klicka på "Nästa" för att matcha lösenordet, och ställ alltid in den bundna enheten som ombedd. När du har bundit enheten laddar du den enligt app-gränssnittet.

e. Enhetens Wi-Fi är återställd:

EV-B06-EU003B

Tryck på båda knapparna nedre panelen samtidigt i 3 sekunder enhetens displaypanel i 3 sekunder , Efter att ha väntat att displayen ska visa WIFI Reset kommer enhe WiFi att återställas.

UnderWiFi-återställningsgränssnittet, tryck samtidigt på knapparnaoch på enhetspaneleni 2 sekunder för att återgå till enhetsstatusgränssnittet.

Obs: Appen kan ställa in laddningsström, reservera laddningstid och andra funktioner. Du kan också fråga efter laddningsstatus i realtid. Appen styr laddningsfunktionen, som inte begränsas av enhetens laddningsläge.

BESKRIVNING AV LADDNINGSFEL

1. Tabell över laddningsindikatorns LED-status.

Enhetsstatus	Trefärgad indikatorstatus (grön lampa: standby, gul lampa laddning, röd lampa: fel)
Standby-läge	Grönt ljus lyser med fast sken
Pistolen har avlossats	Fast gult ljus
Pistolen laddas	Gult ljus blinkar
EV-B06-EU003AEV-B06-EU003BVäxla aktuell växelstatus	Tryck på den aktuella knappen och den gula lampan blinkar er (8A );Tryck på den aktuella knappen och den gula lampan blinkar tv gånger (10A);Tryck på den aktuella knappen och den gula lampan blinkar 3 gånger (13A);Tryck på den aktuella knappen och den gula lampan blinkar 4 gånger (16A);
CP-fel	Den röda lampan lyser
Övertryck och undertryck	Den röda lampan blinkar en gång per sekund
PE-kabeln är inte ansluten	Den röda lampan blinkar en gång i två sekunder
Överström	Den röda lampan blinkar var fjärde sekund
Elektriskt läckage av utrustning	De gröna och röda lamporna blinkar en gång i sekunden
Utrustning övertemperatur	De gröna och röda lamporna blinkar varannan sekund

4.1 Feldisplaybeskrivning (EV-B06-EU003B)

Jordfel

4.2 Jordfel: Jordledningen är inte ansluten eller så är jordledningen dålig.

CP-fel

4.3 CP-fel: Enheten känner av att CP-spänningen överstiger 6V ± 0,8 eller 9V ± 0,8, rapporterar ett CP-fel, återställer spänningen till inom intervallet och återställer felet.

CP-fel

4.4 Överströmsfel: Om enhetens laddningsström överstiger tröskeln och fortsätter att överskrida 5 s, kommer enheten att koppla från laddningen och rapportera ett fel som inte kan återställas automatiskt.

Överströmsfel

4.5 Underspänningsfel: Nominell inspänning är 230V och ett fel rapporteras om spänningsvärdet är lägre än 184V±5V.

Underspänningsfel

4.6 Överspänningsfel: Nominell inspänning är 230V och ett fel rapporteras om spänningsvärdet är högre än 276V±5V.

Överspänningsfel

FELSÖKNINGSVÄGLEDNING

1. Dålig jordningsvarning för fel.

Felmanifestationer: Rött ljus blinkar en gång i två sekunder och "Ground Fault" visas på skärmen.

Felsökning:

V. Kontrollera om uttaget är väl jordat, och om inte, gör ett bra jobb med att jorda W. Om det bekräftas att det är väl jordat, kontrollera enhetens virtuella ID i APP

och tillhandahålla det virtuella ID:t till efterförsäljningen.

X. Vänta på att efterförsäljningen informerar kunderna om att uppdatera enhetens mjukvaruversion i APP.

1. Enheten har ett fast gult ljus och kan inte laddas.

Felmanifestationer: Enheten är påslagen och ansluten till elfordon lyser enhetens gula lampa alltid och den kan inte laddas.

Felsökning:

O. Kontrollera bruksanvisningen, ladda ner och installera APP, och börja ladda i APP.

P. Det är också möjligt att ta bort laddkabeln, trycka på enhetens "A"-knapp i 5s och sedan koppla in laddkabeln i elbilen.

1. Laddning är inte möjlig och den röda lampan blinkar.

Felmanifestationer: Enheten är inkopplad, laddkabeln är ansluten till elbilen, enheten blinkar rött och kan inte laddas.

Felavhjälpning:

V. Om produkten har en display, kontrollera displayens felmeddelande.

W. Om produkten inte har en skärm, ladda ner APP genom att hänvisa till manualen

och se larminformationen i APPEN.

X. Återkoppla felinformationen till vår kundservice.

1. Skärmblommor

Felmanifestationer: Skärmen är otydlig och ser ut som snöflingor.

Felsökning:

O. Koppla bort enhetens ingångsström, vänta 3 minuter och anslut sedan strömmen igen.

P. Om du fortfarande inte kan lösa det, vänligen rapportera problemet till vår kundservice.

INSTALLATIONSINSTRUKTIONER

5. Lista över delar

Allmänna tillbehör

Produktspecifikation	Ac pål instruktion manuell	1 exemplar
Förvaringspåse	Bärbar resväskä i hårt fodral	1 st
Väggmonterad installation
Väggfäste	Väggmonterade fästelement	1 st
Expansionsskruv	M8*60 expansion skruva	4 st
Laddkabelkrok	Järnkrok	1 st

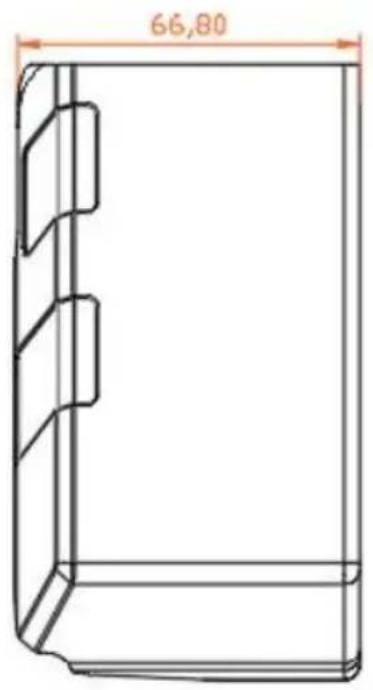

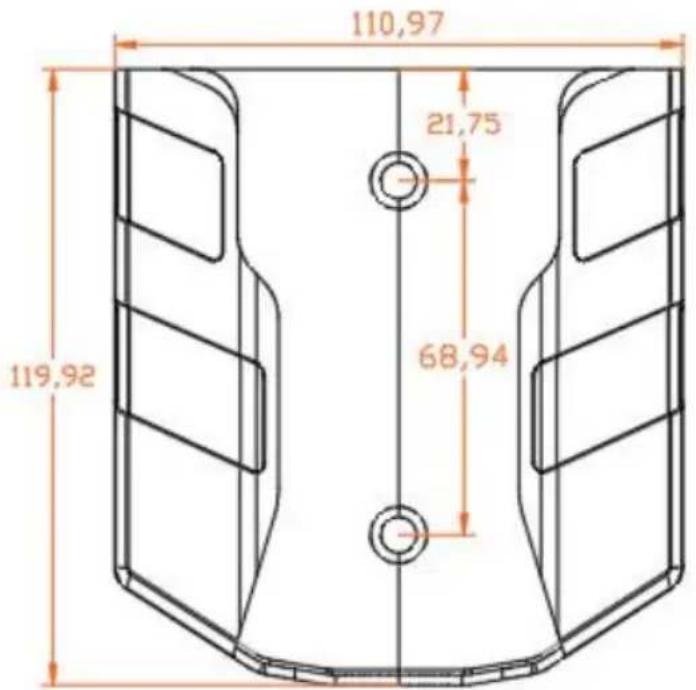

5.1 Installationsmetoden är vägghängd

a. Ta ut de medföljande väggmonteringsfästena och kontrollera noggrant monteringsmåtten för skruvhålen. b. Välj installationsplatsen för enheten. Utrustningens lägsta position är en väggmonterad fästanordning 1200 mm över marken. c. Borra 2 hål med en diameter på 8 mm enligt placeringen av de fasta skruvhålen på väggmonterade fästelement och knacka in expansionsgummipluggarna. Fäst monteringsplattan med muttrar för att fixera chassit.

Måttenhet är mm.
