EV-B06-EU003B - Caricatore per telefono Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caricatore per veicoli elettrici portatile
Marca	Vevor
Modello	EV-B06-EU003B
Dimensioni (A x L x P)	245 x 105 x 63 mm
Peso	Circa 2 kg (stima)
Alimentazione	220-240 V ~ 50 Hz, 16 A max
Potenza di uscita	3,7 kW
Grado di protezione	IP66
Tipo di presa	Schuko (ingresso), pistola standard europea (uscita)
Funzioni principali	Carica regolabile (8/10/13/16 A), carica programmata (0-12 h), controllo tramite app Tuya (Bluetooth + Wi-Fi), display LCD 1,5 pollici e LED indicatori
Caratteristiche di sicurezza	Protezione antincendio, sovracorrente, sovratensione, sottotensione, guasto a terra, surriscaldamento, autosorveglianza e recupero automatico
LED indicatori	Verde fisso (standby), Giallo lampeggiante (ricarica), Rosso fisso (guasto)
Temperatura di funzionamento	-25 °C a 45 °C
Umidità	5 % a 95 % (senza condensa)
Normativa	EN 62752
Manutenzione e pulizia	Pulire con un panno pulito e asciutto; mantenere la stazione di ricarica pulita e asciutta
Parti di ricambio e riparabilità	Nessuna parte sostituibile dall'utente; qualsiasi intervento deve essere effettuato da un professionista qualificato
Contenuto della confezione	Caricatore EV, supporto a muro, viti di espansione, gancio per cavo, borsa da trasporto, manuale d'uso

Domande frequenti - EV-B06-EU003B Vevor

Cosa significa il LED rosso lampeggiante una volta al secondo?

Indica un guasto di sovratensione o sottotensione (tensione di ingresso fuori range). Verificare l'alimentazione elettrica.

Come resettare il Wi-Fi del dispositivo?

Premere contemporaneamente i pulsanti A e < (o come indicato nel manuale) per 3 secondi finché lo schermo mostra 'WIFI Reset'. Per uscire, premere nuovamente per 2 secondi.

Il LED giallo è fisso e la ricarica non parte, cosa fare?

Verificare che l'app sia installata e usarla per avviare la ricarica. È anche possibile rimuovere il cavo, premere il pulsante A per 5 secondi, quindi ricollegare.

Come regolare la corrente di ricarica?

Fare clic sul pulsante di regolazione per scorrere i valori: 16 A → 13 A → 10 A → 8 A → 16 A. La modifica è possibile solo prima dell'inizio della ricarica.

Posso usare questo caricatore sotto la pioggia?

Sì, il grado IP66 consente l'uso all'aperto, ma per precauzione evitare temporali e maltempo violento.

Cosa fare se lo schermo mostra 'Ground Fault'?

Verificare la messa a terra della presa. Se è corretta, contattare il servizio post-vendita con l'ID virtuale del dispositivo (visibile nell'app).

Come programmare una ricarica differita?

Sul dispositivo, fare clic per aumentare il tempo di prenotazione da 0 a 12 ore. Tramite l'app è possibile programmare la ricarica a un'ora specifica.

La corrente di ricarica è più bassa del previsto, è normale?

Sì, se la tensione di rete è bassa, il dispositivo riduce automaticamente la corrente del 50% per proteggere l'impianto. Contattare un elettricista se il problema persiste.

Quali tipi di veicoli sono compatibili?

Questo caricatore è compatibile con veicoli elettrici dotati di presa di tipo 2 (pistola standard europea) e conformi alla normativa EN 62752.

Come collegare il dispositivo all'app Tuya?

Scarica l'app Tuya Smart o Smart Life. Attiva la modalità APP tenendo premuto il pulsante A finché non vedi 'APP STAR'. Segui le istruzioni nell'app per aggiungere il dispositivo tramite Bluetooth e Wi-Fi.

MANUALE UTENTE EV-B06-EU003B Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CARICABATTERIE AC EV MANUALE D'USO

MODELLO: EV-B06-EU003B

- Questo dispositivo ha una funzione di monitoraggio della tensione della rete domestica; quando

rileva un intervallo di tensione di sicurezza a bassa tensione della rete domestica,

riduce automaticamente la corrente di ricarica del 50%.

- Questa funzione di monitoraggio automatico della tensione della rete domestica

è stata aggiunta per evitare che una corrente di carica eccessiva danneggi il cavo domestico e il suo dispositivo di controllo.

- Quando si nota che la corrente di carica è relativamente bassa durante il

processo di ricarica, contattare un elettricista qualificato per rilevare e sostituire i cavi di casa e i dispositivi di commutazione, in modo da garantire che la

corrente di carica prevista possa essere raggiunta e la sicurezza dell'elettricità

possa essere assicurata.

PRECAUZIONI DI SICUREZZA

1. Prima dell'installazione, controllare la rete elettrica per una tensione monofase 230 V ±10% (50 Hz). In caso contrario, non sarà possibile utilizzarlo.
2. Il rilevamento del dispositivo di ricarica ha la funzione di capacità di carico del circuito di rete dell'utente; quando il circuito della rete elettrica dell'utente non può sopportare la potenza di carica del dispositivo di ricarica, il dispositivo ridurrà automaticamente la potenza di carica e quin

caricherà il veicolo elettrico. Questa funzione può risolvere il problema di frequenti scatti causati dall'instabilità della tensione di rete dell'utente, dall'invecchiamento del circuito e da altri problemi; allo stesso tempo, può ridurre i problemi di sicurezza causati dai problemi del circuito dell'utente. Se la potenza di carica viene ridotta durante l'uso, è un fenomeno norma

1. Questa apparecchiatura ha una protezione da sovratensione e sottotensione; ha anche una funzione di protezione da sovraccarico. Dopo che il dispositivo regola automaticamente la potenza di carica, il dispositivo spegnerà automaticamente la carica e smetterà di utilizzarla se la tensione di rete dell'utente è ancora anomala.
2. Installare l'apparecchiatura, l'ingresso totale del front-end deve essere dotato di interruttori automatici.
3. Non utilizzare materiali infiammabili, esplosivi o combustibili, sostanze chimiche, gas combustibili e altre merci pericolose in prossimità della postazione di ricarica.
4. Mantenere asciutto e pulito il punto di ricarica. Se c'è sporcizia, utilizzare un panno pulito e asciutto per pulirlo. È vietato toccare il perno del punt
5. Auto ibrida, ricaricare di nuovo dopo lo spegnimento della fiamma. Durante la ricarica, è vietata la guida del veicolo.
6. I bambini non devono avvicinarsi al processo di ricarica per non causare danni.
7. In caso di pioggia, tuoni o maltempo, si prega di procedere con cautela.
8. È severamente vietato che il cavo di ricarica si rompa, si usuri, che il cavo di ricarica sia nudo, che la pila di ricarica sia stata chiaramente abbattuta, danneggiata, ecc. Se la postazione di ricarica viene utilizzata, allontanarsi immediatamente dalla postazione di ricarica e contattare il

personale.

1. In caso di incendio durante la carica, scossa elettrica o altre situazioni anomale, premere immediatamente il pulsante di arresto per garantire la sicurezza personale.
2. Non tentare di rimuovere, manutenere o modificare la pila di ricarica. Un uso improprio può causare danni, perdite e così via.

EV-B06-EU è progettato per i punti dolenti del settore della ricarica portatile. È caratterizzato da installazione, utilizzo e debugging convenienti, funzionamento e manutenzione semplici, misurazione accurata e funzioni di protezione complete. Ha una buona compatibilità e soddisfa i requisiti di ricarica dello standard nazionale.

EV-B06-EU ha un livello di protezione IP66 e buone funzioni antipolvere e antiacqua, consentendo un funzionamento sicuro sia all'interno che all'esterno.

1. Parametri del prodotto

Digitare n.	Codice articolo: EV-B06-EU003B
Tensione di ingresso	220-240V~ 50Hz
Tensione di uscita	220-240V~ 50Hz
Potenza in uscita	3,7 kW
Massimo corrente di uscita	16A
Classe di protezione	Grado di protezione IP66
Protezione Funzione	Protezione antincendio, sovracorrente, sovratensione, sottotensione, protezione di terra, protezione da sovratemperatura, automonitoraggio e ripristino,
Spia luminosa	Standby - Verde acceso; In carica - Giallo lampeggiante; Alla - Rosso acceso
Cristalli liquidi schermo	3*Indicatore luminoso a LED LCD da 1,5 pollici
Modalità di carica	Ricarica Plug and Play/APP
Ricarica interfaccia	Pistola di ricarica standard europea
Spina di ingresso	Presa elettrica
Materiale di caso	PC+ABS
Operativo temperatura	-25°C~45°C
Relativo umidità	dal 5% al 95% senza condensa
Complessivamente dimensioni	245*105*63mm (A*L*P)
Standard di riferimento	La norma EN 62752

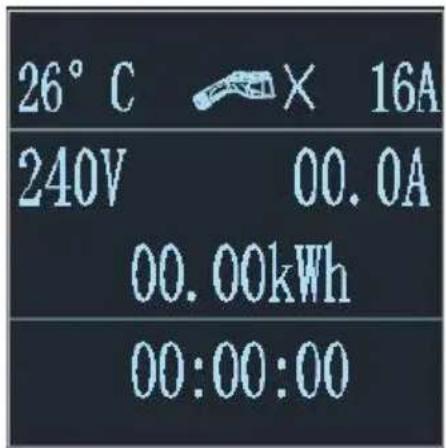

1. Dopo che il dispositivo è acceso, entra nello stato di standby. L'interfaccia di standby del dispositivo è mostrata di seguito:

1. 1. Regola la corrente di carica: fai clic sul pulsante per regolare la corrente di carica: 16A-13A-10A-8A-16A. Alterna la corrente in questo ordine. Dopo aver cambiato la corrente di utilizzo, collega la testa della pistola per caricare.

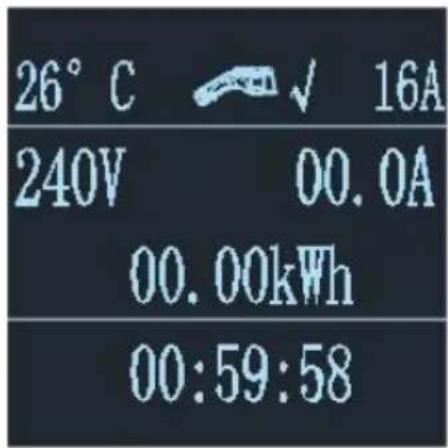

2.2 Addebito su appuntamento: fare clic per aumentare il tempo di prenotazione. È possibile scegliere tra 0 e 12 ore. Dopo l'orario dell'appuntamento, entrerà automaticamente in stato di ricarica. Tutti i modelli inclusi in questo manuale possono essere addebitati tramite l'APP Addebito su appuntamento.

Nota: dopo l'avvio della ricarica, la velocità di ricarica e l'appuntamento non possono essere modificati (sia tramite pulsanti che tramite app).

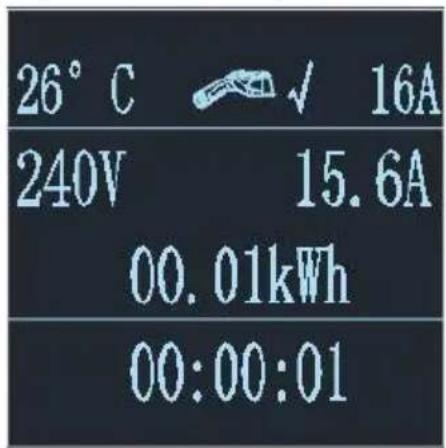

1. 3. Dopo aver inserito la testa della pistola di ricarica nella porta di ricarica del veicolo, l'interfaccia di ricarica è mostrata di seguito:

ISTRUZIONI PER L'USO DELL'APP MOBILE PER LA RICARICA

3. Download dell'APP e utilizzo vincolante

a. Per scaricare la smart APP, inserisci il seguente indirizzo nel browser del cellulare:

https://developer.tuya.com/cn/docs/iot/tuya-smart-app-smart-life-app-advantages?id=K989rqa49rluq

Fare clic sul sito Web e seguire le istruzioni per l'installazione.

b. Scarica il codice QR:

Aprire il browser del dispositivo mobile o un altro software social, scansionare il codice QR e seguire le istruzioni per installare l'APP.

3.1 Dispositivi di rilegatura e utilizzo

Apri l'APP installata, clicca su "Accetto l'informativa sulla privacy". Puoi registrarti con il tuo numero di cellulare o tramite la registrazione vincolante del software social. Dopo una registrazione riuscita, accedi all'APP.

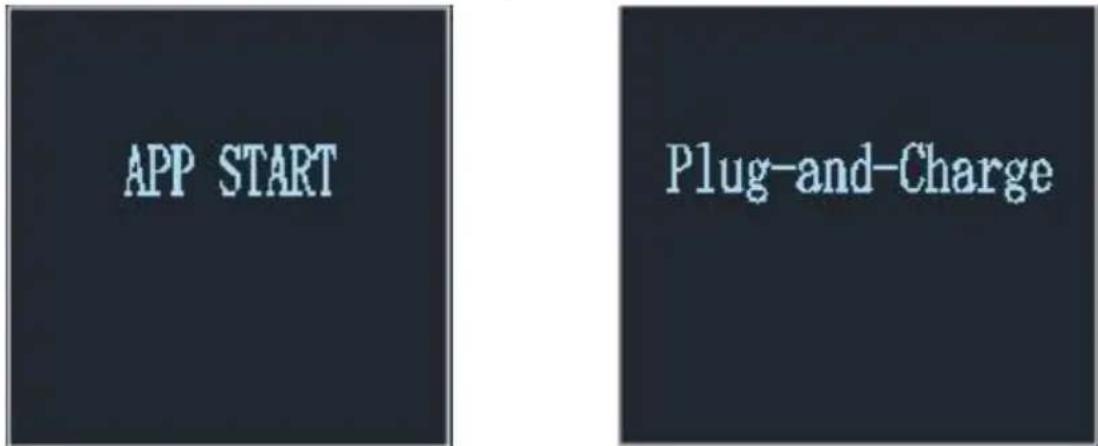

Premere a lungo il pulsante A sul pannello di ricarica: sullo schermo apparirà la scritta "APP START" per accedere alla modalità APP.

Premere e tenere premuto di nuovo il pulsante sul pannello di ricarica: lo schermo visualizzerà "Plug and Charge" per entrare nella modalità di ricarica Plug and Play. Aprire Posizione, Bluetooth e Wi-Fi del telefono cellulare. Se il dispositivo di ricarica è in stato di standby, l'APP cercherà automaticamente il dispositivo di ricarica e verrà visualizzato il nome del dispositivo.

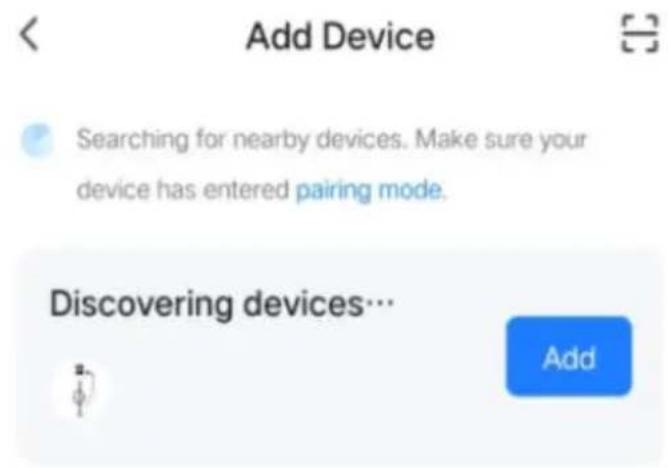

c. Fai clic su "Aggiungi" per aggiungere il dispositivo. Accedi all'interfaccia di associazione WIFI, che identifica automaticamente il nome WIFI del telefono. Fai clic su "Avanti" e il dispositivo verrà automaticamente associato. Dopo che l'associazione è riuscita, verrà visualizzato un messaggio che indica che il dispositivo è stato aggiunto correttamente. Infine, fai clic sull'icona "Fine" e attendi circa 5 secondi affinché il dispositivo venga associato. d. Puoi anche cliccare su "+" nell'angolo in alto a destra dell'APP per

aggiungere manualmente il dispositivo. Selezionare la categoria "Risparmio energetico" nella colonna di sinistra, scorrere fino al tipo di dispositivo, trovare "Car charging pile (Bluetooth + WIFI)", cliccare per entrare, quindi cliccare su "Conferma indicatore lampeggiante" e "Lampeggio veloce" come richiesto. Inserire la password WIFI (la password WIFI connessa al telefono cellulare) e cliccare su "Avanti" per abbinare la password e impostare il dispositivo associato come richiesto. Dopo aver associato il dispositivo, caricarlo secondo l'interfaccia APP. e. Il WIFI del dispositivo è stato ripristinato:

Codice articolo: EV-B06-EU 003B

Premere contemporaneamente per 3 secondi i[IMAGE]pulsanti e sul pannello inferiore del dispositivo per visualizzare il pannello di visualizzazione per 3 secondi. Dopo aver atteso sullo schermo venga visualizzato WIFI Reset, il WiFi del dispositivo verrà ripristinato.

Nell'interfaccia di ripristino WiFi, premere contemporaneamente i[IMAGE]pulsanti e [IMAGE]sul pannello del dispositivo per 2 secondi per tornare all'interfaccia di stato del dispositivo.

Nota: l'APP può impostare la corrente di carica, il tempo di carica di riserva e altre funzioni; puoi anche interrogare lo stato di carica in tempo reale. L'APP controlla la funzione di carica, che non è limitata dalla modalità di carica del dispositivo.

DESCRIZIONE GUASTO DI CARICA

1. Tabella degli indicatori LED di stato dell'indicatore di carica.

Stato del dispositivo	Indicatore di stato a tre colori (luce verde: standby, luce in carica, luce rossa: guasto)
Modalità standby	Luce verde fissa
La pistola è stata sparata	Luce gialla fissa
La pistola sta caricando	Luce gialla lampeggiante
Codice articolo: EV-B06-EU003A Codice articolo: EV-B06-EU003B Interruttore stato attuale dell'attrezzatura	Premere il pulsante corrente e la luce gialla lampeggerà una v (8A);Premere il pulsante corrente e la luce gialla lampeggerà due v (10A);Premere il pulsante corrente e la luce gialla lampeggerà 3 volt (13A);Premere il pulsante corrente e la luce gialla lampeggerà 4 volt (16A);
Guasto CP	La luce rossa è accesa
Sovrapressione e sottopressione	La luce rossa lampeggia una volta al secondo
Il cavo PE non è collegato	La luce rossa lampeggia una volta ogni due secondi
Sovracorrente	La luce rossa lampeggia ogni quattro secondi
Perdita elettrica delle apparecchiature	Le luci verde e rossa lampeggiano una volta al secondo
Sovratemperatura dell'apparecchiatura	Le luci verde e rossa lampeggiano ogni due secondi

4.1 Descrizione del display di errore (EV-B06-EU003B)

Guasto a terra

4.2 Guasto a terra: il filo di terra non è collegato o è scadente.

Guasto CP

4.3 Guasto CP: il dispositivo rileva che la tensione CP supera 6 V ± 0,8 V, segnala un guasto CP, ripristina la tensione entro l'intervallo e risolve il guasto.

Guasto CP

4.4 Guasto da sovracorrente: se la corrente di carica del dispositivo supera la soglia e continua a superare i 5 secondi, il dispositivo interromperà la carica e segnalerà un guasto, che non può essere ripristinato automaticamente.

Guasto da sovracorrente

4.5 Guasto per sottotensione: la tensione di ingresso nominale è 230 V, viene segnalato un guasto se il valore della tensione è inferiore a 184 V.

Guasto da sottotensione

4.6 Guasto da sovratensione: la tensione di ingresso nominale è 230 V e viene segnalato un guasto se il valore della tensione è superiore a 276 V.

Guasto da sovratensione

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

1. Una messa a terra scadente segnala i guasti.

Manifestazioni di guasto: la luce rossa lampeggia una volta ogni 2 secondi e sullo schermo viene visualizzato "Guasto a terra".

Risoluzione dei problemi:

J. Controllare che la presa sia ben messa a terra e, in caso contrario, effettuare una buona messa a terra.

K. Se è confermato che è ben collegato a terra, controllare l'ID virtuale del dispositivo nell'APP e fornire l'ID virtuale al servizio post-vendita.

L. Attendere che il servizio post-vendita avvisi i clienti di aggiornare la versione software del dispositivo nell'APP.

1. Il dispositivo ha una luce gialla fissa e non può essere caricato.

Manifestazioni di guasto: il dispositivo è acceso e collegato al veicolo elettrico, la luce gialla del dispositivo è sempre accesa e non può essere caricato.

Risoluzione dei problemi:

G. Consulta il manuale di istruzioni, scarica e installa l'APP e inizia a caricare tramite l'APP.

H. È anche possibile rimuovere il cavo di ricarica, premere il pulsante "A" del dispositivo per 5 secondi e quindi collegare il cavo di ricarica all'auto elettrica.

1. La ricarica non è possibile e la luce rossa lampeggia.

Manifestazioni di errore: il dispositivo è collegato, il cavo di ricarica è collegato all'auto elettrica, il dispositivo lampeggia in rosso e non può essere caricato.

Risoluzione dei problemi:

J. Se il prodotto è dotato di display, controllare il messaggio di errore del display.

K. Se il prodotto non ha uno schermo di visualizzazione, scaricare l'APP consultando il manuale

e visualizzare le informazioni di allarme nell'APP.

L. Inviare le informazioni relative al guasto al nostro servizio post-vendita.

1. Fiori di schermo

Manifestazioni di errore: lo schermo non è nitido e appare come un fiocco di neve. Risoluzione dei problemi:

G. Scollegare l'alimentazione dal dispositivo, attendere 3 minuti, quindi ricollegarla. H. Se ancora non riesci a risolvere il problema, segnalalo al nostro servizio post-vendita.

ISTRUZIONI DI INSTALLAZIONE

5. Elenco delle parti

Accessori per uso generale
Specifiche del prodotto	Istruzioni per pile AC manuale	1 copia
Borsa portaoggetti	Borsa da viaggio rigida portatile	1 PZ
Installazione a parete
Montaggio a parete	Fissaggi a parete	1 PZ
Vite di espansione	Espansione M8*60 vite	4 PZ
Gancio per cavo di ricarica	Gancio di ferro	1 PZ

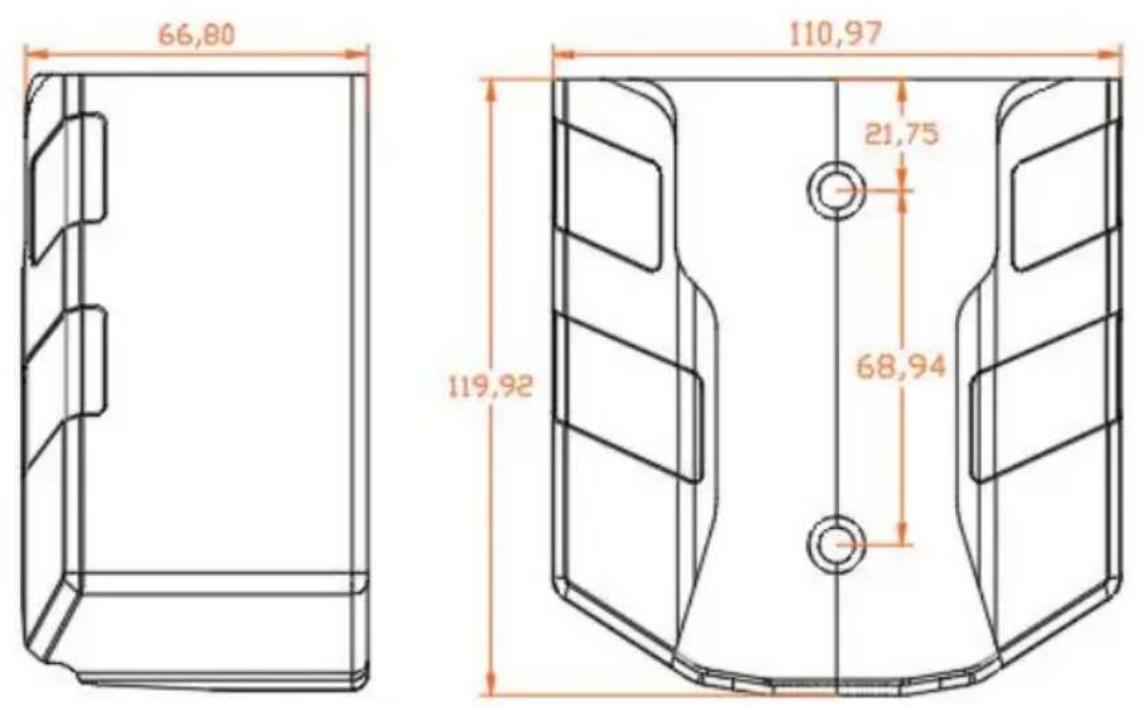

5.1 Il metodo di installazione è a parete

a. Estrarre gli elementi di fissaggio per il montaggio a parete forniti e controllare attentamente le dimensioni di installazione dei fori per le viti. b. Selezionare la posizione di installazione del dispositivo. La posizione più bassa dell'apparecchiatura è un elemento di fissaggio montato a parete a 1200 mm dal suolo.

c. Praticare 2 fori con un diametro di 8 mm in base alla posizione dei fori per viti fisse degli elementi di fissaggio montati a parete e inserire i tasselli di gomma di espansione. Fissare la piastra di montaggio con i dadi per fissare il telaio.

L'unità di misura è mm.
