INSTRUKCJA OBSŁUGI EV-B06-EU003B Vevor

Techniczny Wsparcie i certyfikat e-gwarancji

• To urządzenie ma funkcję monitorowania napięcia w sieci domowej, gdy wykrywa niski zakres napięcia bezpiecznego w sieci domowej, automatycznie zmniejsza prąd o 50% podczas ładowania.
• Funkcja ta umożliwia automatyczne monitorowanie napięcia w domowej sieci elektroenergetycznej.

dodaje się, aby zapobiec uszkodzeniu urządzenia przez nadmierny prąd ładowania

kabel domowy i jego przełącznik sterujący

- Gdy zauważysz, że prąd ładowania jest stosunkowo niski podczas ładowania,

procesu ładowania, skontaktuj się z wykwalifikowanym elektrykiem, który wykryje i

wymień kable domowe i zmień urządzenia, aby mieć pewność, że można osiągnąć oczekiwany prąd ładowania i zapewnić bezpieczeństwo energii elektrycznej

można zapewnić.

SAFETY PRECAUTIONS

1. Przed instalacją sprawdź, czy sieć jest jednofazowa 230 V ±10% (50 Hz)". W przeciwnym razie nie będzie można jej używać.
2. Wykrywanie urządzenia ładującego ma funkcję obciążenia obwodu sieciowego użytkownika; Gdy obwód sieci elektrycznej użytkownika nie jest w stanie udźwignąć mocy ładowania urządzenia ładującego, urządzenie automatycznie zmniejszy moc ładowania, a następnie naładuje pojazd elektryczny. Ta funkcja może rozwiązać problem częstego wyłączania spowodowanego niestabilnością napięcia sieciowego

użytkownika, starzeniem się obwodu i innymi problemami; Jednocześnie może zmniejszyć problemy z bezpieczeństwem spowodowane problemami z obwodem użytkownika. Jeśli moc ładowania zostanie zmniejszona podczas użytkowania, jest to normalne zjawisko.

1. Ten sprzęt ma zabezpieczenie przed przepięciem i niedopięciem; ma również funkcję zabezpieczenia przed przeciążeniem. Po automatycznym dostosowaniu mocy ładowania urządzenie automatycznie wyłączyć ładowanie i przestanie używać, jeśli napięcie sieciowe użytkownika nadal będzie nieprawidłowe.

2. Zainstaluj sprzęt, na wejściu front-endu muszą być zainstalowane wyłączniki automatyczne.

3. Nie używaj materiałów łatwopalnych, wybuchowych lub palnych, chemikaliów, gazów palnych i innych niebezpiecznych towarów w pobliżu stosu załadowczego.

4. Utrzymuj suchość i czystość w punkcie ładowania. Jeśli jest jakiś brud użyj czystej, suchej szmatki, aby go wytrzeć. Zabrania się dotykania bolca punktu.

5. Samochód hybrydowy, proszę naładować ponownie po zgaśnięciu płomienia. Podczas ładowania, jazda pojazdem jest zabroniona.

6. Dzieci nie powinny przebywać w pobliżu urządzenia ładującego, aby ni wyrządzić im krzywdy.

7. W przypadku deszczu, burzy lub złej pogody prosimy o zachowanie ostrożności.

8. Surowo zabrania się, aby kabel ładujący pękał, był zużyty, odsłonięty, stos ładowania był ewidentnie przewrócony, uszkodzony itp. W przypadku korzystania ze słupka ładującego należy natychmiast oddalić się od słupka

ładującego i skontaktować się z personelem.

1. Jeżeli w trakcie ładowania dojdzie do pożaru i porażenia prądem lub wystąpi inna nietypowa sytuacja, należy natychmiast nacisnąć przycisk stop, aby zapewnić sobie bezpieczeństwo.
2. Nie próbuj wyjmować, konserwować ani modyfikować stosu ładującego Niewłaściwe użytkowanie może spowodować uszkodzenie, wyciek itp.

EV-B06- EU została zaprojektowana z myślą o punktach zapalnych w branży ładowania przenośnego. Charakteryzuje się wygodną instalacją, użytkowaniem i debugowaniem, prostą obsługą i konserwacją, dokładnym pomiarem i kompletnymi funkcjami ochrony. Ma dobrą kompatybilność i spełnia wymagania ładowania normy krajowej.

EV-B06- EU ma stopień ochrony IP66, a także dobre funkcje ochrony przed pyłem i wodą, co umożliwia bezpieczną pracę wewnątrz i na zewnątrz pomieszczeń.

1. Parametry produktu

Wpisz nr.	EV-B06-EU003B
Napięcie wejściowe	220-240 V~ 50 Hz
Napięcie wyjściowe	220-240 V~ 50 Hz
Moc wyjściowa	3,7 kW
Maksymalnyprąd wyjściowy	16A
Klasaochrona	IP66
Ochrona Funkcjonować	Ochrona przeciwpożarowa, nadprądowa, nadnapięciowa, podnapięciowa, uziemiająca, zabezpieczająca przed przegrzaniem, samokontrola i odzyskiwanie,
Kontrolka	Tryb gotowości – włączony na zielono; Ładowanie – migając żółto; Alarm – włączony na czerwono
Kryształ ciekły ekran	3*Wskaźnik świetlny LED1,5-calowy wyświetlacz LCD
Tryb ładowanie	Ładowanie przez aplikację Plug and Play/APP
Ładowanie interfejs	Europejski standardowy pistolet ładujący
Wtyczka wejściowa	Schuko
Materiał sprawa	PC+ABS
Operacyjny temperatura	-25°C~45°C
Względny wilgotność	5% do 95% bez kondensacji
Ogólnie wymiary	245*105*63mm (wys.*szer.*gł.)
Standardowy odniesienie	PN-EN 62752

QUIPMENT INSTRUCTIONS

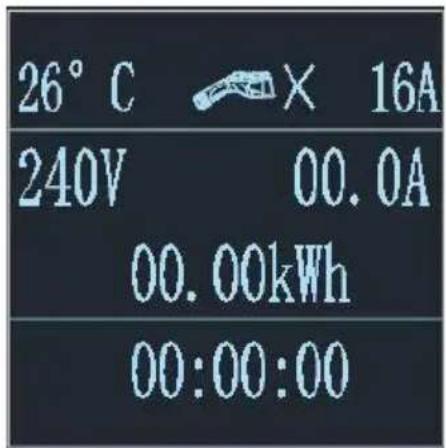

1. Po włączeniu urządzenia przechodzi ono w stan czuwania. Interfejs czuwania urządzenia pokazano poniżej :

26°C × 16A 240V 00.0A 00.00kWh 00:00:00

1. 1 Dostosuj prąd ładowania: kliknij przycisk, aby dostosować tryb ładowania: 16A-13A-10A-8A-16A. Zmieniaj prąd w następującej kolejności. Po przełączeniu prądu użytkowego podłącz głowicę pistoletu, aby naładować.

2.2 Opłata za wizytę : Kliknij, aby wydłużyć czas rezerwacji. Możesz wybrać od 0 do 12 godzin. Po upływie czasu wizyty urządzenie automatycznie przejdzie w tryb ładowania. Wszystkie modele zawarte w te instrukcji mogą być obciążane za pomocą funkcji Opłata za wizytę w aplikacji.

Uwaga: Po rozpoczęciu ładowania nie można zmienić prędkości ładowania ani czasu ładowania (ani za pomocą przycisków, ani aplikacji).

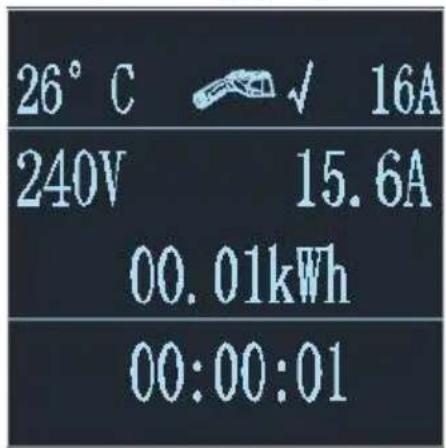

26°C ✓ 16A 240V 15.6A 00.01kWh 00:00:01

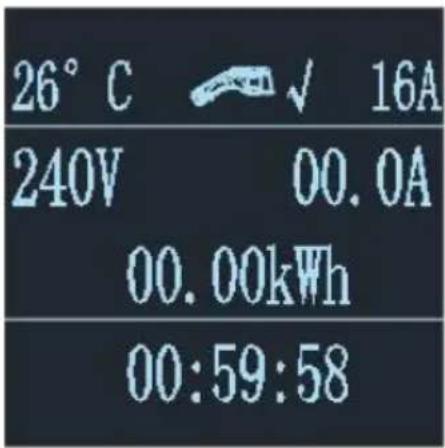

2.3 Po włożeniu głowicy pistoletu ładującego do portu ładowania pojazdu, poniżej pokazany jest interfejs ładowania :

26°C ✓ 16A 240V 00.0A 00.00kWh 00:59:58

OBILE PHONE APP CHARGING OPERATION INSTRUCTIONS

3. Pobieranie aplikacji i jej używanie

a. Aby pobrać inteligentną aplikację, wprowadź następujący adres w przeglądarce mobilnej:

https://developer.tuya.com/cn/docs/iot/tuya-smart-app-smart-life-app-advantages?id=K989rqa49rluq

Kliknij stronę internetową i postępuj zgodnie z instrukcjami, aby zainstalować.

b. Pobieranie kodu QR:

Otwórz przeglądarkę mobilną lub inne oprogramowanie społecznościowe, zeskanuj kod QR i postępuj zgodnie z instrukcjami aplikacji.

3.1 Urządzenia wiążące i użytkowe

Otwórz zainstalowaną aplikację, kliknij Akceptuję politykę prywatności, możesz zarejestrować się podając swój numer telefonu komórkowego,

wiążącą rejestrację oprogramowania społecznościowego i zalogować się do aplikacji po pomyślnej rejestracji.

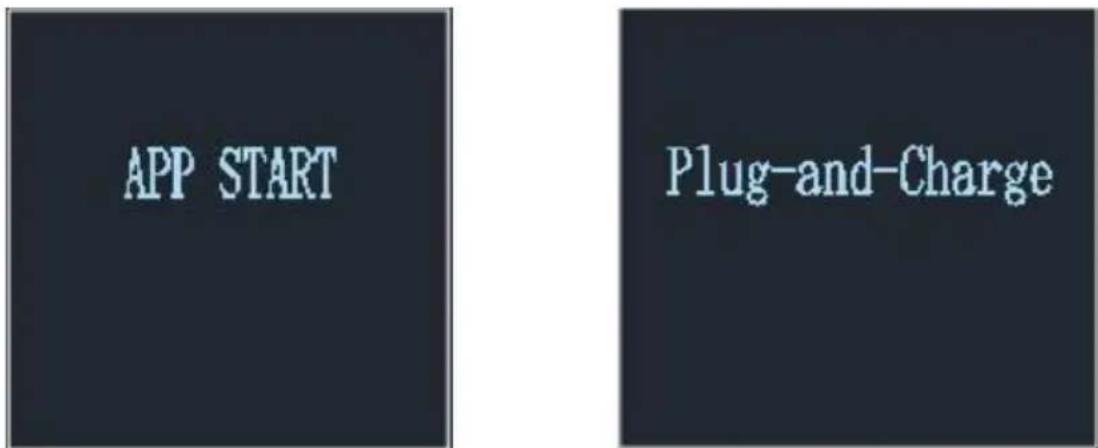

Naciśnij i przytrzymaj przycisk A na panelu ładowania, a na ekranie wyświetli się napis APP START, co umożliwia wejście w tryb APP;

Naciśnij i przytrzymaj ponownie panel ładowania, a na ekranie wyświetli się Plug and Charge, aby przejść do trybu ładowania Plug and Play. Otwórz Location, Bluetooth i Wifi telefonu komórkowego. Jeśli urządzenie ładujące jest w stanie gotowości, aplikacja automatycznie wyszuka urządzenie ładujące, a nazwa urządzenia zostanie wyświetlona.

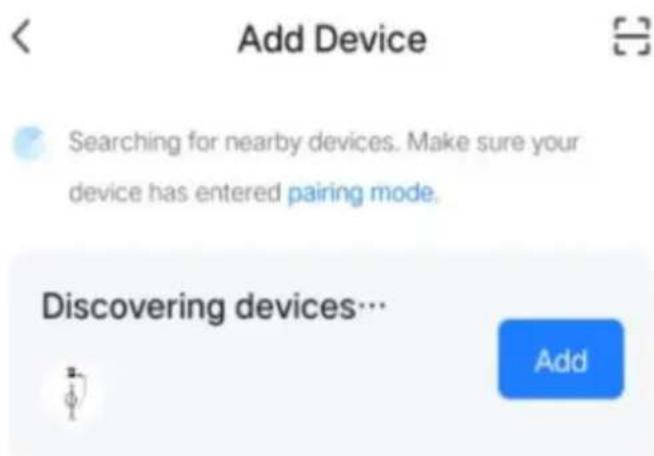

c. Kliknij Dodaj, aby dodać urządzenie, wejdź do interfejsu parowania WIFI automatycznie zidentyfikuj nazwę WIFI telefonu. Kliknij Dalej, a urządzenie zostanie automatycznie powiązane. Po pomyślnym powiązaniu zostanie wyświetlony komunikat informujący o pomyślnym dodaniu urządzenia. Na koniec kliknij ikonę „Zakończ” i odczekaj około 5 sekund, aż urządzenie zostanie powiązane.

d. Możesz również kliknąć „+” w prawym górnym rogu aplikacji, aby ręcznie dodać urządzenie, wybrać kategorię „Oszczędzanie energii” w lewej kolumnie, rozwinąć typ urządzenia, znaleźć urządzenie „Ładowanie samochodu (Bluetooth + WIFI)”, kliknąć, aby wejść, a następnie kliknąć „Potwierdź miganie wskaźnika” i „Szybkie miganie” zgodnie z monitami. Wprowadź hasło WIFI (hasło WIFI podłączone do telefonu komórkowego) kliknij Dalej, aby dopasować hasło, i zawsze ustawiaj powiązane urządzenie zgodnie z monitami. Po powiązaniu urządzenia naładuj je zgodnie z interfejsem aplikacji.

e. Urządzenie WIFI zostało zresetowane:

EV-B06-EU003B

Naciśnij jednocześnie przyciski i na dolnym panelu przez 3 sekundy. Na wyświetlacz urządzenia naciśnij i przytrzymaj przez 3 sekund przycisk . Po odczekaniu, aż na ekranie pojawi komunikat WIFI Reset, WiFi urządzenia zostanie zresetowane.

W interfejsie resetowania Wi-Fi naciśnij jednocześnie przyciski i na panelu urządzenia przez 2 sekundy, aby powrócić do interfejsu stanu urządzenia.

WIFI Reset

Uwaga: Aplikacja może ustawić prąd ładowania, rezerwowy czas ładowania i inne funkcje; Możesz również sprawdzić stan ładowania w czasie rzeczywistym. Aplikacja kontroluje funkcję ładowania, która nie jest ograniczona przez tryb ładowania urządzenia.

CHARGING FAULT DESCRIPTION

9. Tabela stanu wskaźnika LED ładowania.

Stan urządzenia	Trójkolorowy wskaźnik stanu (zielone światło: czuwanie, ż światło: ładowanie, czerwone światło: awaria)
Tryb czuwania	Zielone światło stale włączone
Wystrzelono z pistoletu	Stałe żółte światło
Broń się ładuje	Żółte światło migające
EV-B06-EU003AEV-B06-EU003BPrzełącznik aktualny stanprzekładni	Naciśnij przycisk, a żółte światło mignie jeden raz (8A);Naciśnij przycisk prądu, a żółte światło mignie dwa razy (10A);Naciśnij przycisk prądu, a żółte światło zamiga 3 razy (13A);Naciśnij przycisk prądu, a żółte światło zamiga 4 razy (16A);
Błąd CP	Czerwone światło jest włączone
Nadciśnienie i podciśnienie	Czerwone światło miga raz na sekundę
Kabel PE nie jest podłączony	Czerwone światło miga raz na dwie sekundy
Nadmierny prąd	Czerwone światło miga co cztery sekundy
Wyciek prądu z urządzeń	Zielone i czerwone światła migają raz na sekundę
Przegrzanie sprzętu	Zielone i czerwone światła migają co dwie sekundy

4.1 Opis wyświetlacza błędu (EV-B06-EU003B)

4.2 Błąd uziemienia: Przewód uziemiający nie jest podłączony lub jest uszkodzony.

CP Fault

4.3 Usterka CP: Urządzenie wykrywa, że napięcie CP przekracza 6 V ± lub 9 V ± 0,8, zgłasza usterkę CP, przywraca napięcie do zakresu i usu usterkę.

CP Fault

4.4 Usterka spowodowana nadmiernym prądem: Jeżeli prąd ładowania urządzenia przekroczy próg i będzie przekraczał 5 sekund, urządzenie rozłączy ładowanie i zgłosi usterkę, której nie można automatycznie usunąć.

Overcurrent Fault

4.5 Błąd zbyt niskiego napięcia: znamionowe napięcie wejściowe wynosi 230 V. Błąd jest zgłaszany, gdy wartość napięcia jest niższa niż 184 V : V.

Undervoltage Fault

4.6 Usterka spowodowana zbyt wysokim napięciem: Znamionowe napięcie wejściowe wynosi 230 V. Usterka jest zgłaszana, gdy wartość napięcia je wyższa niż 276 V ± 5 V.

Overvoltage Fault

TROUBLE SHOOTING GUIDANCE

1. Słabe uziemienie ostrzega o usterkach.

Objawy usterki : Czerwone światło miga raz na 2 sekundy, a na ekranie wyświetla się komunikat „Ground Fault”.

Usuwanie usterek:

P. Sprawdź, czy gniazdko jest dobrze uziemione. Jeśli nie, wykonaj porządne uziemienie.

Q. Jeśli urządzenie jest dobrze uziemione, sprawdź wirtualny identyfikator urządzenia w aplikacji i podaj wirtualny identyfikator działowi obsługi posprzedażowej.

R. Poczekaj, aż dział obsługi klienta powiadomi klientów o konieczności aktualizacji wersji oprogramowania urządzenia w aplikacji.

1. Urządzenie świeci ciągłym żółtym światłem i nie można go ładować.

Objawy awarii : Urządzenie jest włączone i podłączone do sieci. pojazd elektryczny, żółte światło urządzenia jest stale włączone i nie można go ładować.

Usuwanie usterek:

K. Sprawdź instrukcję obsługi, pobierz i zainstaluj aplikację, a następnie rozpocznij ładowanie za jej pomocą.

L. Można również odłączyć kabel ładujący, nacisnąć przycisk „A” na urządzeniu przez 5 sekund, a następnie podłączyć kabel ładujący do samochodu elektrycznego.

1. Ładowanie nie jest możliwe, a czerwone światło miga.

Objawy awarii : Urządzenie jest podłączone do prądu, kabel ładujący jest podłączony do samochodu elektrycznego, urządzenie miga na czerwono i nie można go naładować.

Usuwanie usterek:

P. Jeżeli produkt posiada wyświetlacz, należy sprawdzić komunikat o błędzie wyświetlacza.

Q. Jeśli produkt nie posiada wyświetlacza, pobierz aplikację, korzystając z instrukcji

i przeglądaj informacje o alarmie w aplikacji.

R. Przekaż informacje o usterce naszemu serwisowi posprzedażowemu.

24. Kwiaty ekranowe

Objawy awarii : Ekran jest niewyraźny i wygląda jak płatek śniegu.

Usuwanie usterek:

K. Odłącz zasilanie urządzenia, odczekaj 3 minuty, a następnie podłącz je ponownie.

L. Jeśli nadal nie możesz rozwiązać problemu, zgłoś go naszemu serwisowi posprzedażowemu.

INSTALLATION INSTRUCTIONS

5. Lista części

Akcesoria ogólnego przeznaczenia
Specyfikacja produktu	Instrukcja AC podręcznik	1 kopia
Torba do przechowywania	Przenośna, twarda torba podróżna	1 szt.
Montaż na ścianie
Uchwyt ścienny	Mocowania ścienne	1 szt.
Śruba rozprężna	Rozszerzenie M8*60 śruba	4 szt.
Hak na kabel ładujący	Hak żelazny	1 szt.

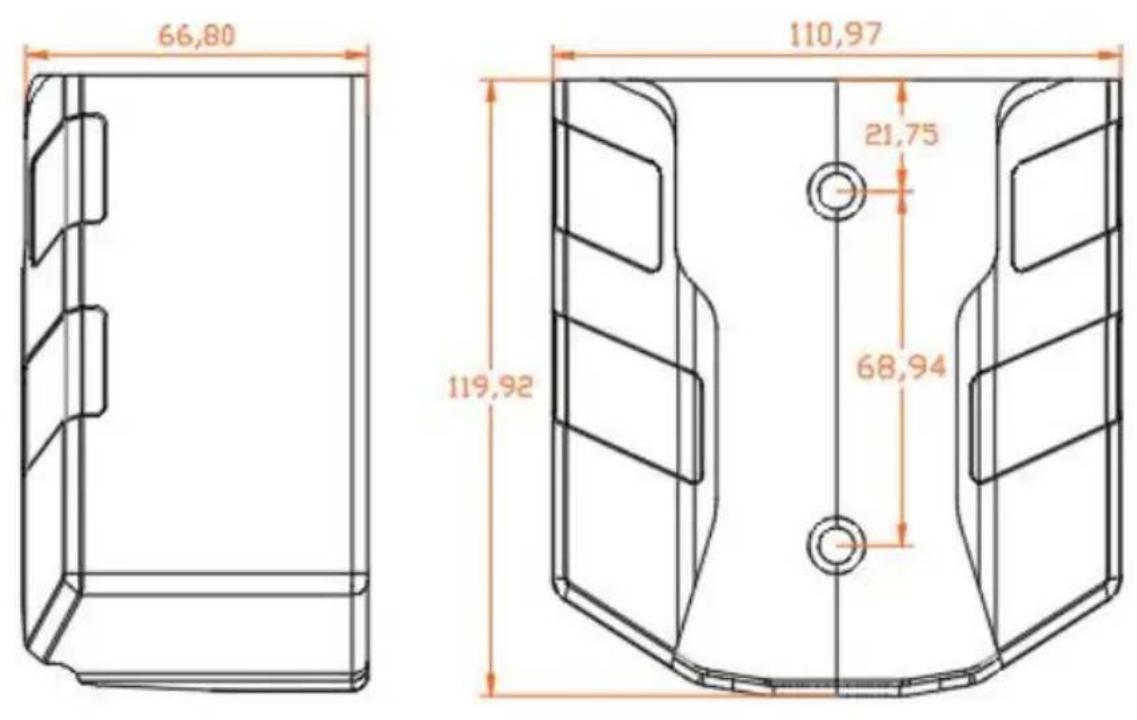

5.1 Sposób montażu: montaż na ścianie

a. Wyjmij dołączone elementy mocujące do ściany i dokładnie sprawdź wymiary montażowe otworów na śruby.
b. Wybierz miejsce instalacji urządzenia. Najniższe położenie urządzenia to mocowanie ścienne 1200 mm nad ziemią.

c. Wywierć 2 otwory o średnicy 8 mm zgodnie z położeniem otworów na śruby stałe mocowań ściennych i wkręć gumowe kołki rozporowe. Zamocu płytę montażową za pomocą nakrętek, aby zamocować podwozie. Jednostką miary jest mm.

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj

Wyprodukowano w Chinach
