EV-B06-EU003B - Telefoonoplader Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Draagbare oplader voor elektrische voertuigen
Merk	Vevor
Model	EV-B06-EU003B
Afmetingen (H x B x D)	245 x 105 x 63 mm
Gewicht	Ongeveer 2 kg (schatting)
Voeding	220-240 V ~ 50 Hz, 16 A max
Uitgangsvermogen	3,7 kW
Beschermingsgraad	IP66
Stekker type	Schuko (ingang), standaard Europees pistool (uitgang)
Belangrijkste functies	Instelbaar laden (8/10/13/16 A), geprogrammeerd laden (0-12 u), bediening via Tuya-app (Bluetooth + Wi-Fi), 1,5 inch LCD-scherm en LED-indicatoren
Veiligheidskenmerken	Brandbeveiliging, overstroom, overspanning, onderspanning, aardfout, oververhitting, zelfbewaking en automatisch herstel
LED-indicatoren	Continu groen (stand-by), knipperend geel (laden), continu rood (fout)
Bedrijfstemperatuur	-25 °C tot 45 °C
Vochtigheid	5 % tot 95 % (zonder condensatie)
Norm	EN 62752
Onderhoud en reiniging	Afvegen met een schone, droge doek; houd de laadterminal schoon en droog
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker te verwijderen onderdelen; alle ingrepen moeten door een gekwalificeerde professional worden uitgevoerd
Inhoud van de verpakking	EV-lader, wandsteun, expansieschroef, kabelhaak, draagtas, gebruikershandleiding

Veelgestelde vragen - EV-B06-EU003B Vevor

Wat betekent het dat het rode lampje eenmaal per seconde knippert?

Dit duidt op een overspanning of onderspanningsfout (ingangsspanning buiten bereik). Controleer uw elektriciteitsvoorziening.

Hoe reset ik de Wi-Fi van het apparaat?

Druk tegelijkertijd op de knoppen A en < (of volgens de handleiding) gedurende 3 seconden tot het scherm 'WIFI Reset' toont. Om af te sluiten, druk nogmaals 2 seconden in.

Het gele lampje is continu en het laden start niet, wat te doen?

Controleer of de app is geïnstalleerd en gebruik deze om het laden te starten. U kunt ook de kabel verwijderen, 5 seconden op knop A drukken en opnieuw aansluiten.

Hoe stel ik de laadstroom in?

Klik op de instelknop om door de waarden te bladeren: 16 A → 13 A → 10 A → 8 A → 16 A. Wijzigen is alleen mogelijk voor het begin van het laden.

Kan ik deze lader in de regen gebruiken?

Ja, de IP66-classificatie maakt buiten gebruik mogelijk, maar vermijd uit voorzorg onweer en zwaar weer.

Wat te doen als het scherm 'Ground Fault' toont?

Controleer de aarding van het stopcontact. Als deze correct is, neem dan contact op met de klantenservice met het virtuele ID van het apparaat (zichtbaar in de app).

Hoe programmeer ik een uitgestelde lading?

Op het apparaat, klik om de reserveringstijd te verhogen van 0 tot 12 uur. Via de app kunt u het laden op een specifiek tijdstip programmeren.

De laadstroom is lager dan verwacht, is dit normaal?

Ja, als de netspanning laag is, vermindert het apparaat automatisch de stroom met 50% om uw installatie te beschermen. Neem contact op met een elektricien als het probleem aanhoudt.

Welke voertuigtypen zijn compatibel?

Deze lader is compatibel met elektrische voertuigen met een type 2-stekker (standaard Europees pistool) die voldoen aan norm EN 62752.

Hoe koppel ik het apparaat aan de Tuya-app?

Download de Tuya Smart of Smart Life-app. Activeer de APP-modus door knop A ingedrukt te houden tot 'APP STAR' verschijnt. Volg de instructies in de app om het apparaat toe te voegen via Bluetooth en Wi-Fi.

GEBRUIKSAANWIJZING EV-B06-EU003B Vevor

Technische ondersteuning en e-garantiecertificaat

Dit apparaat heeft een functie voor het bewaken van de spanning van het thuisnet.

Als het laagspanningsveiligheidsspanningsbereik van uw thuisnet wordt gedetecteerd, zal het

automatisch de stroomsterkte met 50% verlagen voor het opladen.

Deze functie voor het automatisch bewaken van de spanning van het thuisnet

wordt toegevoegd om te voorkomen dat een te hoge laadstroom de huiskabel en de bedieningsschakelaar beschadigt.

Wanneer u merkt dat de laadstroom relatief laag is tijdens het laadproces, neem dan contact op met een gekwalificeerde elektricien om het probleem te detecteren en

vervang uw huiskabels en schakelapparaten, zodat u zeker weet dat de verwachte laadstroom kan worden bereikt en de elektrische veiligheid wordt verzekerd.

VEILIGHEIDSVOORSCHRIFTEN

1. Controleer vóór de installatie het net op eenfase 230 V ±10% (50 Hz). Anders kunt u het niet gebruiken.
2. Detectie van het laadapparaat heeft de functie van het bewaken van de laadcapaciteit van het gebruikersnetwerkcircuit. Wanneer het elektrische netwerkcircuit van de gebruiker het laadvermogen van het laadapparaat niet kan dragen, zal het apparaat automatisch het laadvermogen verminderen en vervolgens het elektrische voertuig opladen. Deze functie kan het probleem van frequente uitschakelingen oplossen die worden veroorzaakt door de instabiliteit van de netspanning van de gebruiker, veroudering van het

circuit en andere problemen; Tegelijkertijd kan het de veiligheidsproblemen verminderen die worden veroorzaakt door de circuitproblemen van de gebruiker. Als het laadvermogen tijdens gebruik wordt verminderd, is dit een normaal verschijnsel.

1. Deze apparatuur heeft overspannings- en onderspanningsbeveiliging. Het heeft ook een overbelastingsbeveiligingsfunctie. Nadat het apparaat automatisch het laadvermogen heeft aangepast, zal het apparaat het laden automatisch uitschakelen en stoppen met gebruiken als de netspanning van de gebruiker nog steeds abnormaal is.
2. Installeer de apparatuur. De totale invoer van de front-end moet worden voorzien van stroomonderbrekers.
3. Gebruik geen ontvlambare, explosieve of brandbare materialen, chemicaliën, brandbaar gas en andere gevaarlijke goederen in de buurt van de laadstapel.
4. Houd het laadpunt droog en schoon. Als er vuil is, gebruik dan een schone, droge doek om het af te vegen. Het is verboden om de punt aan te raken.
5. Hybride auto, laad opnieuw op na het uitbranden. Tijdens het opladen is het rijden met het voertuig verboden.
6. Kinderen mogen niet te dicht bij het oplaadproces komen, om gevaar te voorkomen.
7. Wees voorzichtig bij regen, onweer of slecht weer.
8. Het is ten strengste verboden dat de laadkabel breekt, slijt, dat de laadkabel naakt is, dat de laadpaal duidelijk is omvergeworpen, beschadigd is, enz. Als de laadpaal wordt gebruikt, blijf dan onmiddellijk uit de buurt van de laadpaal en neem contact op met het personeel.
9. Als er tijdens het opladen brand ontstaat en er een elektrische schok optreedt of er zich een andere abnormale situatie voordoet, druk dan onmiddellijk op de stopknop om uw persoonlijke veiligheid te waarborgen.
10. Probeer de laadpaal niet te verwijderen, te onderhouden of te wijzigen. Onjuist gebruik kan schade, lekkage, enzovoort veroorzaken.

De EV-B06-EU-serie draagbare oplader is ontworpen voor de pijnpunten in de draagbare oplaadindustrie. Het wordt gekenmerkt door handige installatie, gebruik en debugging, eenvoudige bediening en onderhoud, nauwkeurige meting en volledige beschermingsfuncties. Het heeft een goede compatibiliteit en voldoet aan de oplaadvereisten van de nationale norm.

De EV-B06-EU-serie heeft een beschermingsgraad van IP66 en is stof- en waterdicht, waardoor hij veilig binnen en buiten kan worden gebruikt.

1. Productparameters

Type nr.	EV-B06-EU003B
Ingangsspanning	220-240V~ 50Hz
Uitgangsspanning	220-240V~ 50Hz
Vermogensafgifte	3,7KW
Maximaaluitgangsstroom	16A
Klasse vanbescherming	IP66
Bescherming Functie	Brandbeveiliging, overstroom, overspanning, onderspanning, aardbeveiliging, overtemperatuurbeveiliging, zelfbewaking en herstel,
Indicatielampje	Stand-by - Groen aan; Opladen - Geel knipperend; Alarm - aan
Vloeibaar kristal scherm	3*LED-lichtindicator1,5-inch LCD-scherm
Wijze van opladen	Plug and Play/APP-opladen
Opladen interface	Europees standaard laadpistool
Ingangsstekker	Schuko
Materiaal van geval	PC+ABS
Bediening temperatuur	-25°C~45°C
Relatief vochtigheid	5% tot 95% geen condensatie
Algemeen afmetingen	245*105*63mm (H*B*D)
Standaard van referentie	EN 62752

APPARATUURINSTRUCTIES

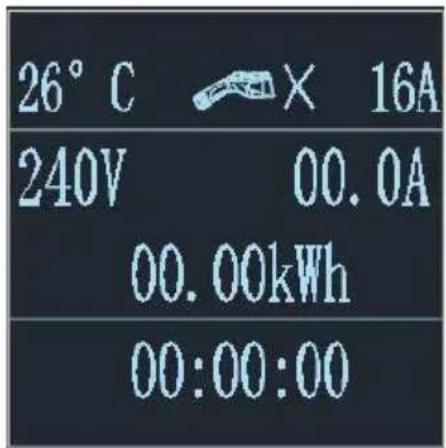

1. Nadat het apparaat is ingeschakeld, gaat het in de stand-bymodus. De stand-byinterface van het apparaat wordt hieronder weergegeven:

1. 1. Pas de laadstroom aan: klik op de knop om de laaduitrusting aan te passen: 16A-13A-10A-8A-16A. Pas de stroom in deze volgorde aan. Nadat u de gebruiksstroom hebt gewijzigd, sluit u de pistoolkop aan om te laden.

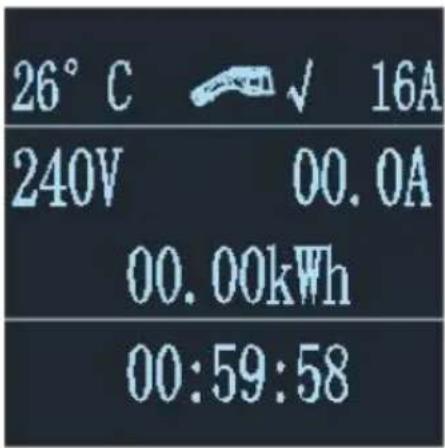

2.2 Afspraak opladen: Kijk om de reserveringstijd te verlengen. U kunt kiezen tussen 0 en 12 uur. Na de afspraaktijd gaat het apparaat automatisch naar de oplaadstatus. Alle modellen die in deze handleiding zijn opgenomen, kunnen worden opgeladen via de APP Afspraak opladen. Let op: Nadat het opladen is gestart, kunnen de oplaadsnelheid en de afspraak niet meer worden aangepast (zowel via knoppen als apps).

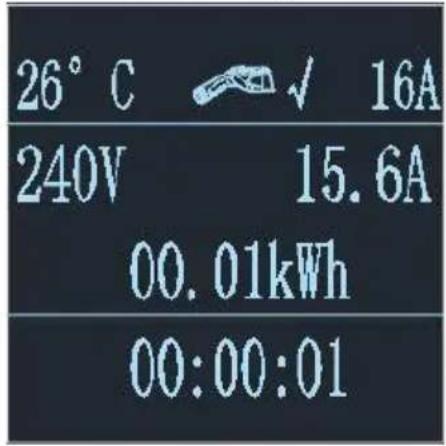

1. 3. Nadat u de kop van het laadpistool in de laadpoort van het voertuig hebt geplaatst, ziet u de laadinterface hieronder:

INSTRUCTIES VOOR HET OPLADEN VIA DE MOBIELE TELEFOONAPP

3. APP downloaden en bindend gebruik

a. Om de slimme APP te downloaden, voert u het volgende adres in de mobiele browser in:

https://developer.tuya.com/cn/docs/iot/tuya-smart-app-smart-life-app-advantages?id=K989rqa49rluq

Klik op de website en volg de installatie-instructies.

b. QR-code downloaden:

Open de mobiele browser of andere sociale software, scan de QR-code en volg de instructies van de APP.

3.1 Binden en gebruiken van apparaten

Open de geïnstalleerde APP, klik op Akkoord met de privacyverklaring, registreer u met uw mobiele telefoonnummer, registreer u via de sociale software en log in op de APP nadat de registratie succesvol is verlopen.

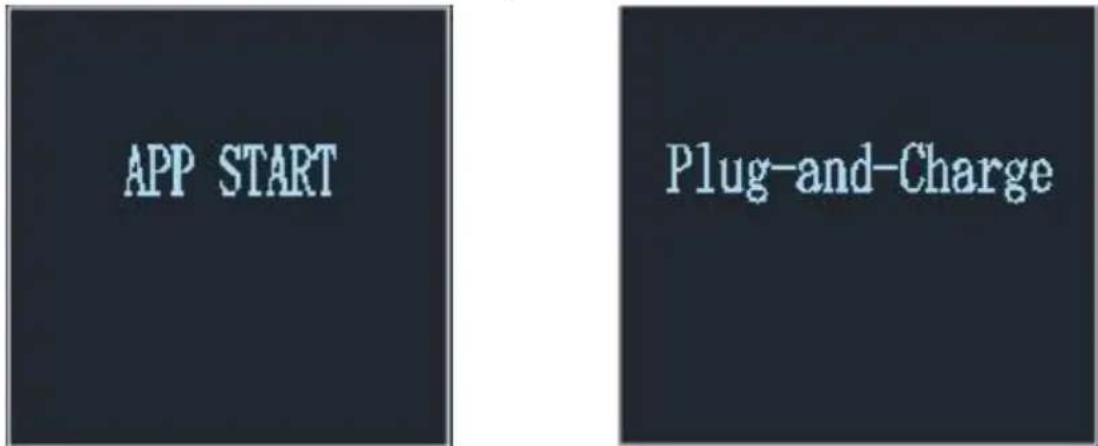

Druk lang op A op het oplaadpaneel en APP START verschijnt op het display om de APP-modus te openen;

Houd het laadpaneel opnieuw ingedrukt en het display zal Plug and Charge weergeven om de Plug and Play-laadmodus te openen. Open de locatie, Bluetooth en wifi van de mobiele telefoon. Als het oplaadapparaat in de stand-bymodus staat, zal de APP automatisch naar het oplaadapparaat zoeken en zal de naam van het apparaat worden

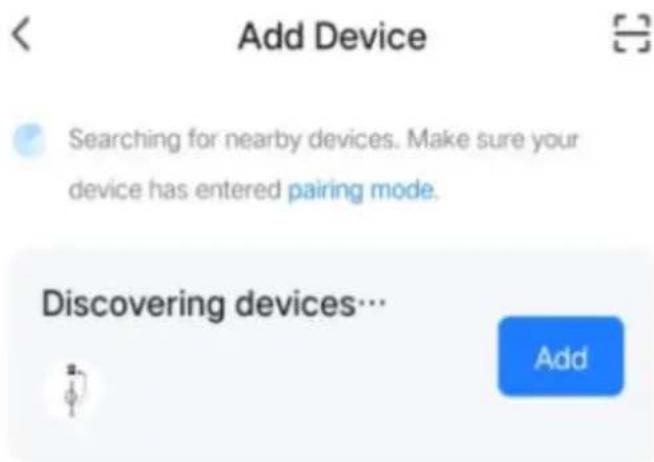

c. Klik op Toevoegen om het apparaat toe te voegen, ga naar de WIFI-koppelingsinterface, identificeer automatisch de WIFI-naam van de telefoon. Klik op Volgende en het apparaat wordt automatisch gekoppeld. Nadat de koppeling is geslaagd, wordt er een bericht weergegeven dat aangeeft dat het apparaat succesvol is toegevoegd. Klik ten slotte op het pictogram "Voltooien" en wacht ongeveer 5 seconden totdat het apparaat is gekoppeld.

d. U kunt ook op "+" klikken in de rechterbovenhoek van de APP om het apparaat handmatig toe te voegen, selecteer de categorie

"Energiebesparing" in de linkerkolom, trek het apparaattype omhoog, zoek het apparaat "Autolaadpaal (Bluetooth + WIFI)", klik om in te voeren en klik vervolgens op "Bevestig indicator knipperen" en "Snel knipperen" zoals gevraagd. Voer het WIFI-wachtwoord in (WIFI-wachtwoord verbonden met de mobiele telefoon) en klik op Volgende om het wachtwoord te matchen en stel altijd het gekoppelde apparaat in zoals gevraagd. Laad het apparaat op volgens de APP-interface nadat u het hebt gekoppeld.

EV-B06-EU003B

en op het onderste paneel 3 seconden lang tegelijkertijd ingedrukt op het display van het apparaat. Nadat u hebt gewacht tot het disp WIFI Reset weergeeft, wordt de WiFi van het apparaat gereset.

Druk in de WiFi-resetinterface tegelijkertijd op de knoppen en op het bedieningspaneel van het apparaat gedurende 2 seconder om terug te keren naar de interface voor de apparaatstatus

WIFI Reset

Let op: De APP kan laadstroom, reservelaadtijd en andere functies instellen; U kunt ook de realtime laadstatus opvragen. APP bestuurt de laadfunctie, die niet beperkt is door de laadmodus van het apparaat.

CHARGING FAULT DESCRIPTION

10. Tabel met de status van de LED-indicator voor de oplaadindicator.

Apparaatstatus	Driekleurige indicatorstatus (groen lampje: stand-by, geel lampje: opladen, rood lampje: storing)
Stand-bymodus	Groen licht brandt constant
Het geweer is afgevuurd	Constant geel licht
Het geweer laadt	Geel licht knippert
EV-B06-EU003AEV-B06-EU003BSchakelaar huidigeversnellingsstatus	Druk op de huidige knop en het gele lampje knippert één keerDruk op de huidige knop en het gele lampje knippert twee kee(10A);Druk op de huidige knop en het gele lampje knippert 3 keer (Druk op de huidige knop en het gele lampje knippert 4 keer (
CP-fout	Het rode lampje brandt
Overdruk en onderdruk	Het rode lampje knippert één keer per seconde
De PE-kabel is niet aangesloten	Het rode lampje knippert één keer in de twee seconden
Overstroom	Het rode lampje knippert elke vier seconden
Elektrisch lek van apparatuur	De groene en rode lampjes knipperen één keer per seconde
Oververhitting van de apparatuu	De groene en rode lampjes knipperen elke twee seconden

4.1 Beschrijving van de storingsweergave (EV-B06-EU003B)

Aardfout

4.2 Aardfout: De aardingsdraad is niet aangesloten of de aardingsdraad is slecht.

CP-storing

4.3 CP-storing: Het apparaat detecteert dat de CP-spanning hoger is dan V ± 0,8 of 9 V ± 0,8, meldt een CP-storing, herstelt de spanning tot bir het bereik en herstelt de storing.

CP-storing

4.4 Overstroomstoring: Als de laadstroom van het apparaat de drempelwaarde overschrijdt en langer dan 5 seconden aanhoudt, wordt het opladen verbroken en wordt er een storing gemeld. Deze storing kan niet automatisch worden hersteld.

Overstroomstoring

4.5 Onderspanningsfout: De nominale ingangsspanning is 230 V en er wordt een fout gemeld als de spanningswaarde lager is dan 184 V ± 5

Onderspanningsfout

4.6 Overspanningsstoring: De nominale ingangsspanning is 230 V. Er wordt een storing gemeld als de spanningswaarde hoger is dan 276 V ± V.

Overspanningsstoring

RICHTLIJNEN VOOR HET OPLOSSEN VAN STORINGEN

1. Waarschuwingen voor storingen bij slechte aarding.

Storingsverschijnselen: Het rode lampje knippert één keer in de 2 seconden en op het scherm wordt "Aardfout" weergegeven.

Storing verhelpen:

S. Controleer of het stopcontact goed geaard is. Als dat niet het geval is, zorg er dan voor dat het stopcontact goed geaard is. T. Als wordt bevestigd dat het goed geaard is, controleer dan de virtuele ID van het apparaat in de APP en geef de virtuele ID door aan de aftersalesafdeling. U. Wacht totdat de klantenservice klanten informeert dat ze de softwareversie van het apparaat in de APP moeten bijwerken.

1. Het apparaat brandt continu geel en kan niet worden opgeladen.

Storingsverschijnselen: Het apparaat is ingeschakeld en aangesloten op het elektrisch voertuig, het gele lampje van het apparaat brandt altijd en het kan niet worden opgeladen.

Storing verhelpen:

M. Controleer de gebruiksaanwijzing, download en installeer de APP en start het opladen in de APP. N. Het is ook mogelijk om de laadkabel te verwijderen, de knop "A" van het apparaat 5 seconden ingedrukt te houden en vervolgens de laadkabel in de elektrische auto te steken. 27. Opladen is niet mogelijk en het rode lampje knippert.

Storingsverschijnselen: Het apparaat is aangesloten, de laadkabel is aangesloten op de elektrische auto, het apparaat knippert rood en kan niet worden opgeladen.

Storing verhelpen:

S. Als het product een display heeft, controleer dan de foutmelding op het display. T. Als het product geen display heeft, download dan de APP door de handleiding te raadplegen

en bekijk de alarminformatie in de APP.

U. Geef de foutinformatie door aan onze aftersalesservice.

28. Schermbloemen

Manifestaties van storingen: Het scherm is niet helder en lijkt op een sneeuwvlok.

Storing verhelpen:

M. Koppel de stroomtoevoer naar het apparaat los, wacht 3 minuten en sluit de stroomtoevoer vervolgens weer aan.

N. Als u het probleem nog steeds niet kunt oplossen, kunt u het probleem melden bij onze klantenservice.

INSTALLATIE-INSTRUCTIES

5. Lijst met onderdelen

Accessoires voor algemeen gebruik
Productspecificatie	AC-paalinstructiehandmatig	1 exemplaar
Opbergzak	Draagbare harde reistas	1 STUKS
Wandmontage installatie
Muurbevestiging	Bevestigingsmiddelen voor aan de muur	1 STUKS
Expansieschroef	M8*60 uitbreiding schroef	4 STUKS
Haak voor oplaadkabel	IJzeren haak	1 STUKS

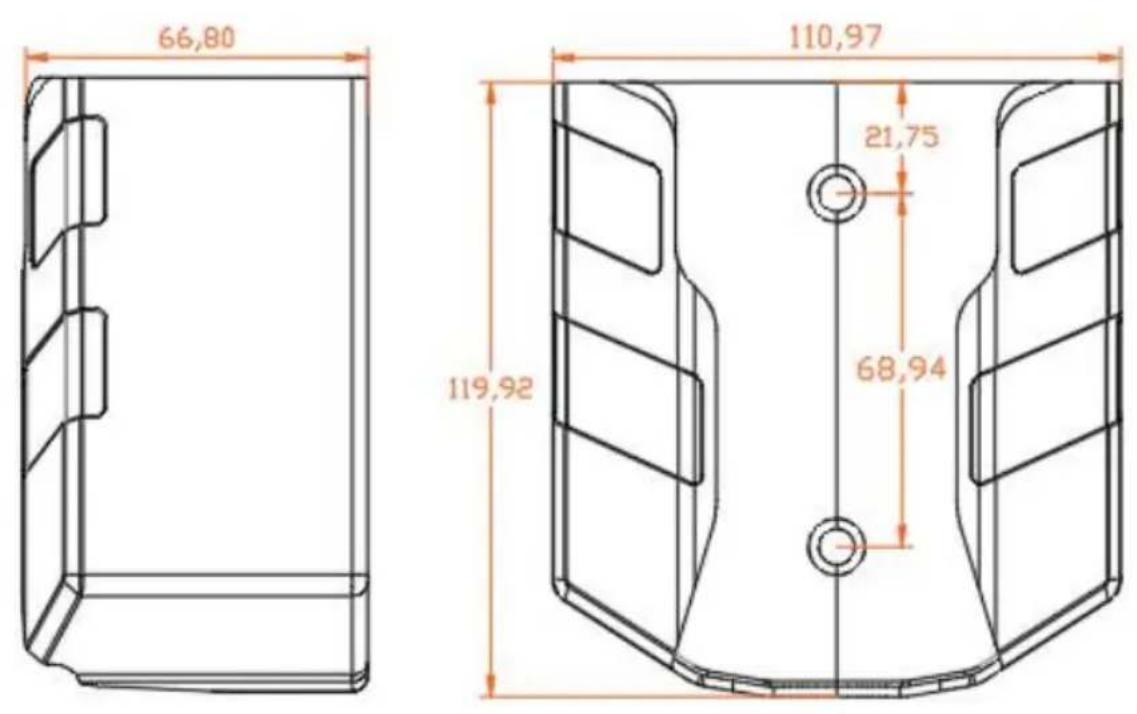

5.1 De installatiemethode is wandhangend

a. Haal de meegeleverde wandbevestigingsmaterialen eruit en controleer zorgvuldig de installatiematen van de schroefgaten. b. Selecteer de installatielocatie van het apparaat. De laagste positie van de apparatuur is een aan de muur bevestigde bevestiging 1200 mm boven

de grond.

c. Boor 2 gaten met een diameter van 8 mm volgens de locatie van de vaste schroefgaten van de wandbevestigingen en tik de expansierubberpluggen erin. Bevestig de montageplaat met moeren om het chassis te bevestigen.

De maateenheid is mm.
