Producttype	Draagbare oplader voor elektrische voertuigen
Merk	Vevor
Model	EV-B06-EU003A
Ingangsspanning	220-240 V ~ 50 Hz
Uitgangsspanning	220-240 V ~ 50 Hz
Uitgangsvermogen	3,7 kW
Maximale uitgangsstroom	16 A
Beschermingsgraad	IP66
Laadinterface	Standaard Europees laadpistool
Ingangsstekker	Schuko
Beschermingsfuncties	Overspanning, onderspanning, overstroom, oververhitting, aardlek, zelfcontrole
Laadmodus	Plug-and-play / Mobiele app (WiFi + Bluetooth)
Stroominstelling	16 A / 13 A / 10 A / 8 A (via knop of app)
Uitgesteld laden	Ja, via app (1 tot 12 uur)
Lichtindicatoren	Groen (stand-by), Geel (laden knipperend), Rood (storing)
Bedrijfstemperatuur	-25 °C tot 45 °C
Relatieve vochtigheid	5 % tot 95 % (zonder condensatie)
Afmetingen (H x B x D)	245 x 105 x 63 mm
Behuzingsmateriaal	PC + ABS
Binnen-/buitengebruik	Ja (IP66)
Referentienorm	EN 62752
Inbegrepen accessoires	Muurbeugel, expansieschroeven, kabelhaak, opbergtas, handleiding
Garantie	Raadpleeg het garantiecertificaat (www.vevor.com/support)

Veelgestelde vragen - EV-B06-EU003A Vevor

Welke soorten voertuigen zijn compatibel met de Vevor EV-B06-EU003A oplader?

De oplader is compatibel met elektrische voertuigen die zijn uitgerust met een type 2 laadstekker (Europese norm). Het ondersteunt de laadmodi Plug-and-play en via app.

Hoe stel ik de laadstroom in?

U kunt de stroom instellen door op de knop op het paneel te drukken: 16 A, 13 A, 10 A of 8 A. Het gele lampje knippert één keer voor 8 A, twee keer voor 10 A, drie keer voor 13 A en vier keer voor 16 A. U kunt het ook instellen via de mobiele app.

Kan ik de app gebruiken om een uitgestelde laadbeurt te plannen?

Ja, de app maakt het mogelijk om een uitgestelde laadbeurt te programmeren met een vertraging van 1 tot 12 uur. Houd er rekening mee dat zodra het laden is gestart, het niet meer mogelijk is om de stroom of de afspraak via de app of de knop te wijzigen.

Wat moet ik doen als het rode lampje knippert en het laden niet werkt?

Een knipperend rood lampje geeft een storing aan. Raadpleeg de app of het scherm (indien aanwezig) om de foutcode te identificeren. Mogelijke oorzaken zijn overspanning, onderspanning, overstroom, oververhitting of aardlek. Neem contact op met de klantenservice met de foutinformatie.

Hoe verbind ik de oplader met de mobiele app?

Download de Tuya Smart (of Smart Life) app. Schakel Bluetooth, WiFi en locatie in op uw telefoon. Druk 5 seconden op de knop 'A' van de oplader om in de koppelingsmodus te gaan. De app zal het apparaat automatisch detecteren. Volg de instructies om verbinding te maken met WiFi en het toevoegen te voltooien.

Is de oplader bestand tegen water en stof?

Ja, de oplader heeft een beschermingsgraad IP66, wat betekent dat het beschermd is tegen waterstralen en stof. Het kan buitenshuis worden gebruikt, maar vermijd blootstelling aan extreme weersomstandigheden.

Hoe reinig en onderhoud ik de oplader?

Houd het laadpunt schoon en droog. Gebruik een schone, droge doek om vuil weg te vegen. Raak de laadpinnen niet aan. Probeer het apparaat niet te demonteren of aan te passen. Wees voorzichtig bij onweer of regen.

Wat moet ik doen als de laadstroom abnormaal laag is?

De oplader verlaagt automatisch de stroom als het een instabiele netspanning of verouderde circuits detecteert. Als u een aanhoudende verlaging opmerkt, neem dan contact op met een gekwalificeerde elektricien om uw elektrische installatie te controleren.

Hoe installeer ik de meegeleverde muurbeugel?

Boor twee gaten van 8 mm op 1200 mm van de vloer, steek de expansiepluggen erin en bevestig de muurbeugel met de schroeven. Hang de oplader aan de beugel. Gebruik de meegeleverde haak om de laadkabel op te bergen.

Wat is de procedure bij een aardlekwaarschuwing?

Als het rode lampje eenmaal per 2 seconden knippert, duidt dit op een aardlek. Controleer of de stekker correct is geaard. Is dit het geval, open dan de app, noteer het virtuele ID van het apparaat en neem contact op met de klantenservice voor een software-update.

GEBRUIKSAANWIJZING EV-B06-EU003A Vevor

- Dit apparaat heeft een functie voor het bewaken van de spanning van het thuisnet.

Wanneer het laagspanningsveiligheidsbereik van uw thuisnet wordt gedetecteerd, zal het

automatisch de laadstroom met 50% verlagen.

- Deze functie voor het automatisch bewaken van de spanning van het thuisnet

is toegevoegd om te voorkomen dat een te hoge laadstroom de huiskabel en de bijbehorende schakelaar overbelast.

- Wanneer u merkt dat de laadstroom relatief laag is tijdens het laadproces, neem dan contact op met een gekwalificeerde elektricien om het probleem te detecteren en

vervang uw huiskabels en schakelapparaten, zodat u zeker weet dat de verwachte laadstroom kan worden bereikt en de elektrische veiligheid kan worden gewaarborgd.

VEILIGHEIDSVOORSCHRIFTEN

1. Controleer vóór de installatie het net op eenfase 230 V ±10% (50 Hz). Anders kunt u het niet gebruiken.
2. Het laadapparaat heeft een functie voor het detecteren van de laadcapaciteit van het gebruikersnetwerkcircuit. Wanneer het elektrische netwerkcircuit van de gebruiker het laadvermogen van het laadapparaat niet kan dragen, zal het apparaat automatisch het laadvermogen verminderen en vervolgens het elektrische voertuig opladen. Deze functie kan het probleem van frequente uitschakelingen oplossen die worden veroorzaakt door de instabiliteit van de netspanning van de gebruiker, veroudering van het circuit en andere

problemen; Tegelijkertijd kan het de veiligheidsproblemen verminderen die worden veroorzaakt door de circuitproblemen van de gebruiker. Als het laadvermogen tijdens gebruik wordt verminderd, is dit een normaal verschijnsel.

1. Deze apparatuur heeft overspannings- en onderspanningsbeveiliging. Het heeft ook een overbelastingsbeveiligingsfunctie. Nadat het apparaat automatisch het laadvermogen heeft aangepast, zal het apparaat automatisch het laden uitschakelen en stoppen met gebruiken als de netspanning van de gebruiker nog steeds abnormaal is.
2. Installeer de apparatuur. De totale invoer van de front-end moet worden voorzien van stroomonderbrekers.
3. Gebruik geen ontvlambare, explosieve of brandbare materialen, chemicaliën, brandbaar gas en andere gevaarlijke goederen in de buurt van de laadstapel.
4. Houd het laadpunt droog en schoon. Als er vuil op zit, gebruik dan een schone, droge doek om het af te vegen. Het is verboden om de puntpen aan te raken.
5. Hybride auto, laad opnieuw op na het uitbranden. Tijdens het opladen is het rijden met het voertuig verboden.
6. Kinderen mogen niet te dicht bij het oplaadproces komen, om gevaar te voorkomen.
7. Wees voorzichtig bij regen, onweer of slecht weer.
8. Het is ten strengste verboden dat de laadkabel breekt, slijt, dat de laadkabel naakt is, dat de laadpaal duidelijk is omvergeworpen, beschadigd is enz. Als de laadpaal wordt gebruikt, blijf dan onmiddellijk uit de buurt van de laadpaal en neem contact op met het personeel.
9. Als er tijdens het opladen brand ontstaat, een elektrische schok ontstaat of er zich een andere abnormale situatie voordoet, druk dan onmiddellijk op de stopknop om uw persoonlijke veiligheid te waarborgen.
10. Probeer de laadpaal niet te verwijderen, te onderhouden of te wijzigen. Onjuist gebruik kan schade, lekkage, enzovoort veroorzaken.

De EV-B06-EU-serie draagbare oplader is ontworpen voor de pijnpunten in de draagbare oplaadindustrie. Het wordt gekenmerkt door handige installatie, gebruik en debugging, eenvoudige bediening en onderhoud, nauwkeurige meting en volledige beschermingsfuncties. Het heeft een goede compatibiliteit en voldoet aan de oplaadvereisten van de nationale norm.

De EV-B06-EU-serie heeft een beschermingsgraad van IP66 en is stof- en waterdicht, waardoor hij veilig binnen en buiten kan worden gebruikt.

7. Productparameters

Type nr.	EV-B06-EU003A
Ingangsspanning	220-240V~50Hz
Uitgangsspanning	220-240V~ 50Hz
Vermogensafgifte	3,7KW
Maximaaluitgangsstroom	16A
Klasse vanbescherming	IP66
Bescherming Functie	Brandbeveiliging, overstroom, overspanning, onderspanning, aardbeveiliging, overtemperatuurbeveiliging, zelfbewaking en herstel,
Indicatielampje	Stand-by - Groen aan; Opladen - Geel knipperend; Alarm - aan
Vloeibaar kristal scherm	3*LED-lichtindicator
Wijze van opladen	Plug and Play/APP-opladen
Opladen interface	Europees standaard laadpistool
Ingangsstekker	Schuko
Materiaal van geval	PC+ABS
Bediening temperatuur	-25°C~45°C
Relatief vochtigheid	5% tot 95% geen condensatie
Algemeen afmetingen	245*105*63mm (H*B*D)
Standaard van referentie	EN 62752

1. Nadat het apparaat is ingeschakeld, gaat het in de stand-bymodus.
2. 1. Pas de laadstroom aan: klik op de knop om de laadversnelling aan te passen: 16A-13A-10A-8A-16A. Pas de stroom in deze volgorde aan.

2.2 Afspraak opladen: Gebruik de functie voor uitgesteld opladen in de app om afspraken te maken, met een vertraging van 1-12 uur.

Let op: Nadat het opladen is gestart, kunnen de laadsnelheid en de afspraak niet meer worden gewijzigd.

worden aangepast (zowel via knoppen als via apps)

2.3 Start het opladen: Nadat u de kop van het laadpistool in de oplaadpoort van het voertuig heeft geplaatst,

begin met opladen en het gele lampje knippert (als er geen afspraak is gemaakt).

INSTRUCTIES VOOR HET OPLADEN VIA DE MOBIELE TELEFOONAPP

3. APP downloaden en bindend gebruik

a. Om de slimme APP te downloaden, voert u het volgende adres in de mobiele browser in:

https://developer.tuya.com/cn/docs/iot/tuya-smart-app-smart-life-app-advantages?id=K989rqa49rluq

Klik op de website en volg de installatie-instructies.

b. QR-code downloaden:

Open de mobiele browser of andere sociale software, scan de QR-code en volg de instructies van de APP.

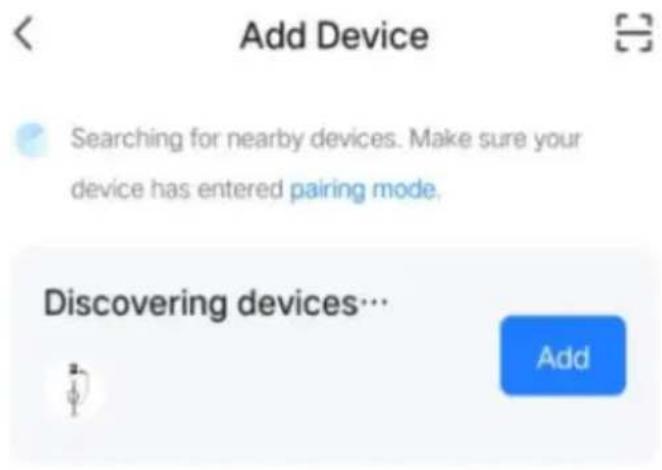

3.1 Binden en gebruiken van apparaten

a. Open de geïnstalleerde APP, klik op Akkoord met privacyverklaring. U kunt registreren met uw mobiele telefoonnummer of via sociale softwarebinding en log in op de APP nadat de registratie succesvol is verlopen. Druk 5 seconden op A op het oplaadpaneel om de APP-modus te openen; houd het laadpaneel "A" nogmaals 5 seconden ingedrukt om de stekker in te voeren en de oplaadmodus te starten.

b. Open de locatie, Bluetooth en wifi van de mobiele telefoon. Als het oplaadapparaat in de stand-bymodus staat, zoekt de APP automatisch naar het oplaadapparaat en wordt de naam van het apparaat weergegeven.

c. Klik op Toevoegen om het apparaat toe te voegen. Ga naar de wifi-koppelingsinterface, die automatisch de wifi-naam van de telefoon identificeert. Klik op Volgende en het apparaat wordt automatisch gekoppeld. Nadat de koppeling is geslaagd, wordt een bericht weergegeven dat aangeeft dat het apparaat succesvol is toegevoegd. Klik ten slotte op het pictogram "Voltooien" en wacht ongeveer 5 seconden totdat het apparaat is gekoppeld.

d. U kunt ook op "+" klikken in de rechterbovenhoek van de APP om het apparaat handmatig toe te voegen. Selecteer de categorie "Energiebesparing" in de linkerkolom, trek het apparaattype omhoog en zoek het apparaat

"Autolaadpaal (Bluetooth + wifi)", klik om in te voeren en klik vervolgens op "Bevestig indicator knippert" en "Snel knipperen" zoals gevraagd. Voer het wifi-wachtwoord in (het wifi-wachtwoord waarmee de mobiele telefoon is verbonden) en klik op Volgende om het wachtwoord te matchen. Stel het gekoppelde apparaat altijd in zoals gevraagd. Laad het apparaat op volgens de APP-interface nadat u het hebt gekoppeld.

Houd de knoppen "A" en "R" tegelijkertijd 3 seconden ingedrukt. De wifi van het apparaat wordt gereset.

Let op: Met de APP kunt u de laadstroom, de reservelaadtijd en andere functies instellen. U kunt ook de realtime laadstatus opvragen. De APP regelt de laadfunctie, die niet beperkt wordt door de laadsnelheidsmodus van het apparaat.

Laadstoringsbeschrijving

1. Statustabel van de LED-indicator voor de oplaadindicator.

Apparaatstatus	Driekleurige indicatorstatus (groen lampje: stand-by, geel lan opladen, rood lampje: storing)
Stand-bymodus	Groen licht brandt constant
Het geweer is afgevuurd	Constant geel licht
Het geweer laadt	Geel licht knippert
EV-B06-EU003A Schakelaar huidige versnellingsstatus	Druk op de huidige knop en het gele lampje knippert één keer (Druk op de huidige knop en het gele lampje knippert twee keer Druk op de huidige knop en het gele lampje knippert 3 keer (13 Druk op de huidige knop en het gele lampje knippert 4 keer (16
CP-fout	Het rode lampje brandt
Overdruk enonderdruk	Het rode lampje knippert één keer per seconde
De PE-kabel is niet aangesloten	Het rode lampje knippert één keer in de twee seconden
Overstroom	Het rode lampje knippert elke vier seconden
Elektrisch lek van apparatuur	De groene en rode lampjes knipperen één keer per seconde
Oververhitting van de apparatuur	De groene en rode lampjes knipperen elke twee seconden

Handleiding voor probleemoplossing

1. Waarschuwingen voor storingen bij slechte aarding.

Storingsverschijnselen: Het rode lampje knippert één keer in de 2 seconden en op het scherm wordt "Aardfout" weergegeven.

Storing verhelpen:

S. Controleer of het stopcontact goed geaard is. Als dat niet het geval is, zorg dan dat het stopcontact goed geaard is.

T. Als wordt bevestigd dat het goed geaard is, controleer dan de virtuele ID van het apparaat in de APP en geef de virtuele ID door aan de aftersalesafdeling.

U. Wacht totdat de klantenservice klanten informeert dat ze de softwareversie van het apparaat in de APP moeten bijwerken.

1. Het apparaat brandt continu geel en kan niet worden opgeladen.

Storingsverschijnselen: Het apparaat is ingeschakeld en aangesloten op het elektrisch voertuig, het gele lampje van het apparaat brandt altijd en het kan niet worden opgeladen.

Storing verhelpen:

M. Controleer de gebruiksaanwijzing, download en installeer de APP en start het opladen in de APP.

N. Het is ook mogelijk om de laadkabel te verwijderen, de knop "A" van het apparaat 5 seconden ingedrukt te houden en vervolgens de laadkabel in de elektrische auto te steken.

1. Opladen is niet mogelijk en het rode lampje knippert.

Storingsverschijnselen: Het apparaat is aangesloten, de laadkabel is aangesloten op de elektrische auto, het apparaat knippert rood en kan niet worden opgeladen.

Storing verhelpen:

S. Als het product een display heeft, controleer dan de foutmelding op het display. T. Als het product geen display heeft, download dan de APP door de handleiding te raadplegen

en bekijk de alarminformatie in de APP.

U. Geef de foutinformatie door aan onze aftersalesservice.

1. Schermbloemen

Manifestaties van storingen: Het scherm is niet helder en lijkt op een sneeuwvlok.

Storing verhelpen:

M. Koppel de stroomtoevoer naar het apparaat los, wacht 3 minuten en sluit de stroomtoevoer vervolgens weer aan. N. Als u het probleem nog steeds niet kunt oplossen, kunt u het probleem melden bij onze klantenservice.

INSTALLATIE-INSTRUCTIES

5. Lijst met onderdelen

Accessoires voor algemeen gebruik
Productspecificatie	AC-paalinstructie handmatig	1 exemplaar
Opbergzak	Draagbare harde reistas	1 STUKS
Wandmontage
Muurbevestiging	Bevestigingsmiddelen voor aan de muur	1 STUKS
Expansieschroef	M8*60 uitbreiding schroef	4 STUKS
Haak voor oplaadkabel	IJzeren haak	1 STUKS

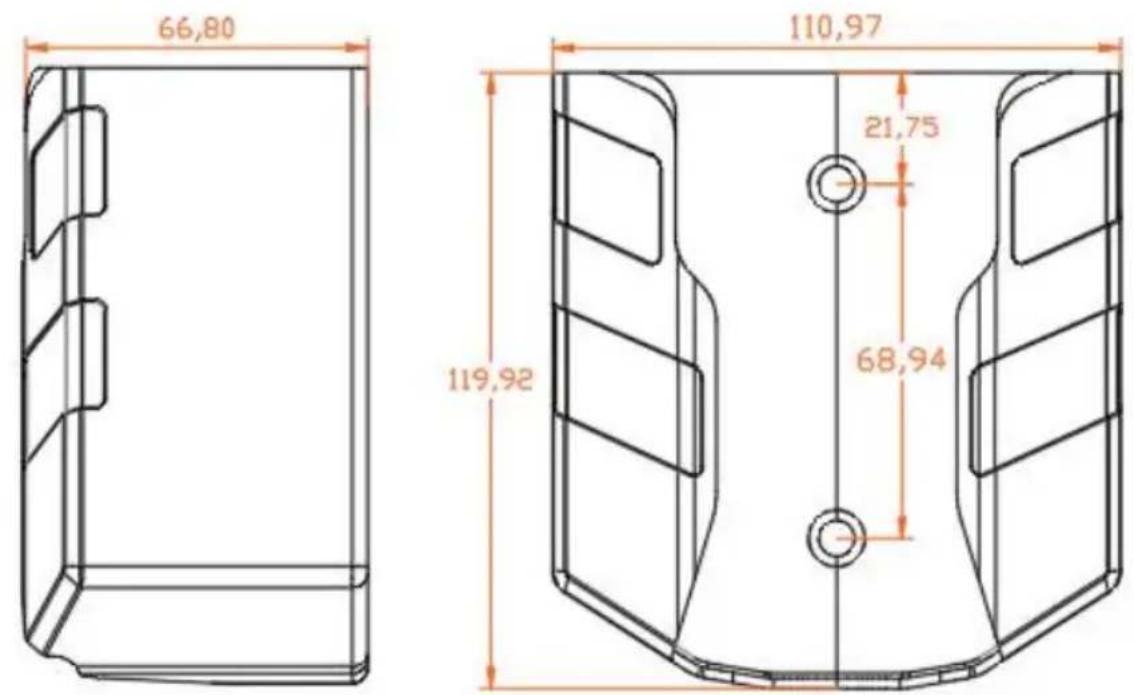

5.1 De installatiemethode is wandhangend

a. Haal de meegeleverde wandbevestigingsmaterialen eruit en controleer zorgvuldig de installatiematen van de schroefgaten.

b. Selecteer de installatielocatie van het apparaat. De laagste positie van de apparatuur is een aan de muur bevestigde bevestiging 1200 mm boven de grond.

c. Boor 2 gaten met een diameter van 8 mm volgens de locatie van de vaste schroefgaten van de wandbevestigingen en tik de expansierubberpluggen erin. Bevestig de montageplaat met moeren om het chassis te bevestigen. De maateenheid is mm.
