Tipo di prodotto	Caricabatterie per veicoli elettrici portatile
Marca	Vevor
Modello	EV-B06-EU003A
Tensione di ingresso	220-240 V ~ 50 Hz
Tensione di uscita	220-240 V ~ 50 Hz
Potenza in uscita	3,7 kW
Corrente di uscita massima	16 A
Grado di protezione	IP66
Interfaccia di ricarica	Pistola di ricarica standard europea
Presa di ingresso	Schuko
Funzioni di protezione	Sovratensione, sottotensione, sovracorrente, surriscaldamento, dispersione a terra, autosorveglianza
Modalità di ricarica	Plug and Play / App mobile (WiFi + Bluetooth)
Regolazione della corrente	16 A / 13 A / 10 A / 8 A (tramite pulsante o app)
Ricarica differita	Sì, tramite app (da 1 a 12 ore)
Indicatori luminosi	Verde (standby), Giallo (ricarica lampeggiante), Rosso (guasto)
Temperatura di funzionamento	-25 °C a 45 °C
Umidità relativa	5 % a 95 % (senza condensa)
Dimensioni (A x L x P)	245 x 105 x 63 mm
Materiale della custodia	PC + ABS
Uso interno/esterno	Sì (IP66)
Norma di riferimento	EN 62752
Accessori inclusi	Supporto a parete, viti di espansione, gancio per cavo, borsa portaoggetti, manuale
Garanzia	Consultare il certificato di garanzia (www.vevor.com/support)

Domande frequenti - EV-B06-EU003A Vevor

Quali tipi di veicoli sono compatibili con il caricabatterie Vevor EV-B06-EU003A ?

Il caricabatterie è compatibile con veicoli elettrici dotati di presa di ricarica di tipo 2 (norma europea). Supporta le modalità di ricarica Plug and Play e tramite app.

Come regolare la corrente di ricarica ?

È possibile regolare la corrente premendo il pulsante sul pannello: 16 A, 13 A, 10 A o 8 A. L'indicatore giallo lampeggia una volta per 8 A, due volte per 10 A, tre volte per 13 A e quattro volte per 16 A. È anche possibile regolarla tramite l'app mobile.

Posso utilizzare l'app per programmare una ricarica differita ?

Sì, l'app consente di programmare una ricarica differita con un ritardo da 1 a 12 ore. Si noti che una volta avviata la ricarica, non è più possibile modificare la corrente o l'appuntamento tramite l'app o il pulsante.

Cosa fare se l'indicatore rosso lampeggia e la ricarica non funziona ?

Un indicatore rosso lampeggiante indica un guasto. Consultare l'app o lo schermo (se presente) per identificare il codice di errore. Le possibili cause includono sovratensione, sottotensione, sovracorrente, surriscaldamento o difetto di terra. Contattare l'assistenza clienti con le informazioni sull'errore.

Come collegare il caricabatterie all'app mobile ?

Scarica l'app Tuya Smart (o Smart Life). Attiva Bluetooth, WiFi e posizione sul telefono. Premi il pulsante 'A' del caricabatterie per 5 secondi per entrare in modalità abbinamento. L'app rileverà automaticamente il dispositivo. Segui le istruzioni per connettere il WiFi e completare l'aggiunta.

Il caricabatterie è resistente all'acqua e alla polvere ?

Sì, il caricabatterie ha un grado di protezione IP66, il che significa che è protetto contro gli schizzi d'acqua e la polvere. Può essere utilizzato all'esterno, ma evitare di esporlo a condizioni meteorologiche estreme.

Come pulire e mantenere il caricabatterie ?

Mantenere il punto di ricarica pulito e asciutto. Utilizzare un panno pulito e asciutto per rimuovere lo sporco. Non toccare i pin di ricarica. Non tentare di smontare o modificare l'apparecchio. In caso di temporale o pioggia, prestare attenzione.

Cosa fare se la corrente di ricarica è anormalmente bassa ?

Il caricabatterie riduce automaticamente la corrente se rileva una tensione di rete instabile o circuiti invecchiati. Se si nota una riduzione persistente, contattare un elettricista qualificato per verificare l'impianto elettrico.

Come installare il supporto a parete fornito ?

Praticare due fori da 8 mm a 1200 mm dal pavimento, inserire i tasselli espandibili, quindi fissare il supporto a parete con le viti. Appendere il caricabatterie sul supporto. Utilizzare il gancio fornito per riporre il cavo di ricarica.

Qual è la procedura in caso di allarme di difetto di messa a terra ?

Se l'indicatore rosso lampeggia una volta ogni 2 secondi, indica un difetto di terra. Verificare che la presa sia correttamente collegata a terra. Se lo è, aprire l'app, annotare l'ID virtuale del dispositivo e contattare l'assistenza clienti per un aggiornamento software.

MANUALE UTENTE EV-B06-EU003A Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CARICABATTERIE AC EV MANUALE D'USO

MODELLO: EV-B06-EU003A

- Questo dispositivo ha una funzione di monitoraggio della tensione della rete domestica; quando

rileva un intervallo di tensione di sicurezza a bassa tensione della rete domestica, ridurrà

automaticamente la corrente di ricarica del 50%.

- Questa funzione di monitoraggio automatico della tensione della rete domestica

è stata aggiunta per evitare che una corrente di carica eccessiva danneggi il cavo domestico e il suo dispositivo di controllo.

- Quando si scopre che la corrente di carica è relativamente bassa durante il

processo di ricarica, contattare un elettricista qualificato per rilevare e sostituire i cavi di casa e i dispositivi di commutazione, in modo da garantire che la

corrente di carica prevista possa essere raggiunta e la sicurezza dell'elettricità

possa essere assicurata.

PRECAUZIONI DI SICUREZZA

1. Prima dell'installazione, controllare la rete elettrica per una tensione monofase 230 V ±10% (50 Hz). In caso contrario, non sarà possibile utilizzarlo.
2. Il rilevamento del dispositivo di ricarica ha la funzione di capacità di carico del circuito di rete dell'utente; quando il circuito della rete elettrica dell'utente non può sopportare la potenza di carica del dispositivo di ricarica, il dispositivo ridurrà automaticamente la potenza di carica e quindi caricherà il veicolo.

elettrico. Questa funzione può risolvere il problema di frequenti scatti causati dall'instabilità della tensione di rete dell'utente, dall'invecchiamento del circuito e da altri problemi; allo stesso tempo, può ridurre i problemi di sicurezza causati dai problemi del circuito dell'utente. Se la potenza di carica viene ridotta durante l'uso, è un fenomeno normale.

1. Questa apparecchiatura ha una protezione da sovratensione e sottotensione; ha anche una funzione di protezione da sovraccarico. Dopo che il dispositivo regola automaticamente la potenza di carica, il dispositivo spegnerà automaticamente la carica e smetterà di utilizzarla se la tensione di rete dell'utente è ancora anomala.
2. Installare l'apparecchiatura, l'ingresso totale del front-end deve essere dotato di interruttori automatici.
3. Non utilizzare materiali infiammabili, esplosivi o combustibili, sostanze chimiche, gas combustibili e altre merci pericolose in prossimità della postazione di ricarica.
4. Mantenere asciutto e pulito il punto di ricarica. Se c'è sporcizia, utilizzare panno pulito e asciutto per pulirlo. È vietato toccare il perno del punto.
5. Auto ibrida, ricaricare di nuovo dopo lo spegnimento della fiamma. Durante la ricarica, è vietata la guida del veicolo.
6. I bambini non devono avvicinarsi al processo di ricarica per non causare danni.
7. In caso di pioggia, tuoni o maltempo, si prega di procedere con cautela.
8. È severamente vietato che il cavo di ricarica si rompa, si usuri, che il cavo di ricarica sia nudo, che la pila di ricarica sia stata chiaramente abbattuta, danneggiata, ecc. Se la postazione di ricarica viene utilizzata, allontanarsi immediatamente dalla postazione di ricarica e contattare il personale.
9. In caso di incendio durante la carica, scossa elettrica o altre situazioni anomale, premere immediatamente il pulsante di arresto per garantire la sicurezza personale.
10. Non tentare di rimuovere, manutenere o modificare la pila di ricarica. Un uso improprio può causare danni, perdite e così via.

EV-B06- EU è progettato per i punti dolenti del settore della ricarica portatile. È caratterizzato da installazione, utilizzo e debugging convenienti, funzionamento e manutenzione semplici, misurazione accurata e funzioni di protezione complete. Ha una buona compatibilità e soddisfa i requisiti di ricarica dello standard nazionale.

EV-B06- EU ha un livello di protezione IP66 e buone funzioni antipolvere e antiacqua, consentendo un funzionamento sicuro sia all'interno che all'esterno.

1. Parametri del prodotto

Digitare n.	Codice articolo: EV-B06-EU003A
Tensione di ingresso	220-240V~50Hz
Tensione di uscita	220-240V~ 50Hz
Potenza in uscita	3,7 kW
Massimo corrente di uscita	16A
Classe di protezione	Grado di protezione IP66
Protezione Funzione	Protezione antincendio, sovracorrente, sovratensione, sottotensione, protezione di terra, protezione da sovratemperatura, automonitoraggio e ripristino,
Spia luminosa	Standby - Verde acceso; In carica - Giallo lampeggiante; Alla - Rosso acceso
Cristalli liquidi schermo	3*Indicatore luminoso a LED
Modalità di carica	Ricarica Plug and Play/APP
Ricarica interfaccia	Pistola di ricarica standard europea
Spina di ingresso	Presa elettrica
Materiale di caso	PC+ABS
Operativo temperatura	-25°C~45°C
Relativo umidità	dal 5% al 95% senza condensa
Complessivamente dimensioni	245*105*63mm (A*L*P)
Standard di riferimento	La norma EN 62752

1. Dopo l'accensione, il dispositivo entra in stato di standby.
2. 1. Regola la corrente di carica: clicca sul pulsante per regolare la corrente di carica: 16A-13A-10A-8A-16A. Regola la corrente in questo ordine.

2.2 Addebito su appuntamento: utilizzare la funzione di addebito ritardato nell'app

fissare appuntamenti, con un ritardo di 1-12 ore.

Nota: dopo l'avvio della ricarica, la velocità di ricarica e l'appuntamento non possono

essere regolati (sia tramite pulsanti che tramite app).

2.3 Iniziare la ricarica: dopo aver inserito la testa della pistola di ricarica nella porta di ricarica del veicolo,

avviare la carica e la luce gialla lampeggia (se non è stato fissato un appuntamento).

3. Download dell'APP e utilizzo vincolante

a. Per scaricare la smart APP, inserisci il seguente indirizzo nel browser del cellulare:

https://developer.tuya.com/cn/docs/iot/tuya-smart-app-smart-life-app-advantages?id=K989rqa49rluq

Fare clic sul sito Web e seguire le istruzioni per l'installazione.

b. Scarica il codice QR:

Aprire il browser del dispositivo mobile o un altro software social, scansionare il codice QR e seguire le istruzioni per installare l'APP.

3.1 Dispositivi di rilegatura e utilizzo

a. Apri l'APP installata, clicca su Accetta Informativa sulla privacy, puoi registrarti con il tuo numero di cellulare, associazione al software social registrazione e, una volta completata con successo la registrazione, accedi all'APP.

Premere A per 5 secondi sul pannello di ricarica per accedere alla modalità APP; premere e tenere premuto nuovamente il pannello di ricarica "A" per 5 secondi per accedere alla modalità Plug and Play.

b. Aprire Posizione, Bluetooth e Wi-Fi del telefono cellulare. Se il dispositivo di ricarica è in modalità standby, l'APP cercherà automaticamente il dispositivo di ricarica e ne verrà visualizzato il nome.

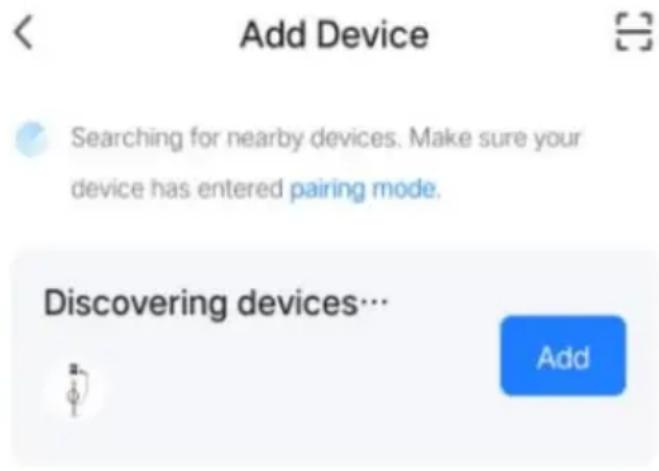

c. Fare clic su Aggiungi per aggiungere il dispositivo, accedere all'interfaccia di associazione WIFI, identificare automaticamente il nome WIFI del telefono. Fare clic su Avanti e il dispositivo verrà automaticamente associato. Dopo che l'associazione è riuscita, verrà visualizzato un messaggio che indica che il dispositivo è stato aggiunto correttamente. Infine, fare clic sull'icona di "Fine" e attendere circa 5 secondi affinché il dispositivo venga associato.

d. È anche possibile fare clic su "+" nell'angolo in alto a destra dell'APP per aggiungere manualmente il dispositivo, selezionare la categoria "Risparmio

energetico" nella colonna di sinistra, scorrere verso l'alto il tipo di dispositivo, trovare il dispositivo "Car charging pile (Bluetooth + WIFI)", fare clic per entrare, quindi fare clic su "Conferma indicatore lampeggiante" e "Lampeggio veloce" come richiesto. Inserire la password WIFI (password WIFI connessa al telefono cellulare) e fare clic su Avanti per abbinare la password e impostare sempre il dispositivo associato come richiesto. Dopo aver associato il dispositivo, caricarlo secondo l'interfaccia APP.

e. Il WIFI del dispositivo è stato ripristinato:

Premere contemporaneamente i pulsanti "A" e "R" per 3 secondi: il WiFi del dispositivo verrà ripristinato.

Nota: l'APP può impostare la corrente di carica, il tempo di carica di riserva e altre funzioni; è anche possibile interrogare lo stato di carica in tempo reale. L'APP controlla la funzione di ricarica, che non è limitata dalla modalità di ricarica del dispositivo.

DESCRIZIONE DEI GUASTI DI CARICA

1. Tabella degli indicatori LED di stato dell'indicatore di carica.

Stato del dispositivo	Indicatore di stato a tre colori (luce verde: standby, luce carica, luce rossa: guasto)
Modalità standby	Luce verde fissa
La pistola è stata sparata	Luce gialla fissa
La pistola sta caricando	Luce gialla lampeggiante
Codice articolo: EV-B06-EU003A Interruttore stato attuale dell'attrezzatura	Premere il pulsante corrente e la luce gialla lampeggerà una volt (8A);Premere il pulsante corrente e la luce gialla lampeggerà due volt (10A);Premere il pulsante corrente e la luce gialla lampeggerà 3 voltePremere il pulsante corrente e la luce gialla lampeggerà 4 volte
Guasto CP	La luce rossa è accesa
Sovrapressione e sottopressione	La luce rossa lampeggia una volta al secondo
Il cavo PE non è collegato	La luce rossa lampeggia una volta ogni due secondi
Sovracorrente	La luce rossa lampeggia ogni quattro secondi
Perdita elettrica delle apparecchiature	Le luci verde e rossa lampeggiano una volta al secondo
Sovratemperatura dell'apparecchiatura	Le luci verde e rossa lampeggiano ogni due secondi

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

1. Una messa a terra scadente segnala i guasti.

Manifestazioni di guasto: la luce rossa lampeggia una volta ogni 2 secondi e sullo schermo viene visualizzato "Guasto a terra".

Risoluzione dei problemi:

J. Controllare che la presa sia ben messa a terra e, in caso contrario, effettuare una buona messa a terra.

K. Se è confermato che è ben collegato a terra, controllare l'ID virtuale del dispositivo nell'APP e fornire l'ID virtuale al servizio post-vendita.

L. Attendere che il servizio post-vendita avvisi i clienti di aggiornare la versione software del dispositivo nell'APP.

1. Il dispositivo ha una luce gialla fissa e non può essere caricato.

Manifestazioni di guasto: il dispositivo è acceso e collegato al veicolo elettrico, la luce gialla del dispositivo è sempre accesa e non può essere caricato.

Risoluzione dei problemi:

G. Consulta il manuale di istruzioni, scarica e installa l'APP e inizia a caricare tramite l'APP.

H. È anche possibile rimuovere il cavo di ricarica, premere il pulsante "A" del dispositivo per 5 secondi e quindi collegare il cavo di ricarica all'auto elettrica.

1. La ricarica non è possibile e la luce rossa lampeggia.

Manifestazioni di errore: il dispositivo è collegato, il cavo di ricarica è collegato all'auto elettrica, il dispositivo lampeggia in rosso e non può essere caricato.

Risoluzione dei problemi:

J. Se il prodotto è dotato di display, controllare il messaggio di errore del display. K. Se il prodotto non ha uno schermo di visualizzazione, scaricare l'APP consultando il manuale

e visualizzare le informazioni di allarme nell'APP.

L. Inviare le informazioni relative al guasto al nostro servizio post-vendita.

1. Fiori di schermo

Manifestazioni di errore: lo schermo non è nitido e appare come un fiocco di neve. Risoluzione dei problemi: G. Scollegare l'alimentazione dal dispositivo, attendere 3 minuti, quindi ricollegarla. H. Se ancora non riesci a risolvere il problema, segnalalo al nostro servizio post-vendita.

ISTRUZIONI DI INSTALLAZIONE

5. Elenco delle parti

Accessori per uso generale
Specifiche del prodotto	Istruzioni per pile AC manuale	1 copia
Borsa portaoggetti	Borsa da viaggio rigida portatile	1 PZ
Installazione a parete
Montaggio a parete	Fissaggi a parete	1 PZ
Vite di espansione	Espansione M8*60 vite	4 PZ
Gancio per cavo di ricarica	Gancio di ferro	1 PZ

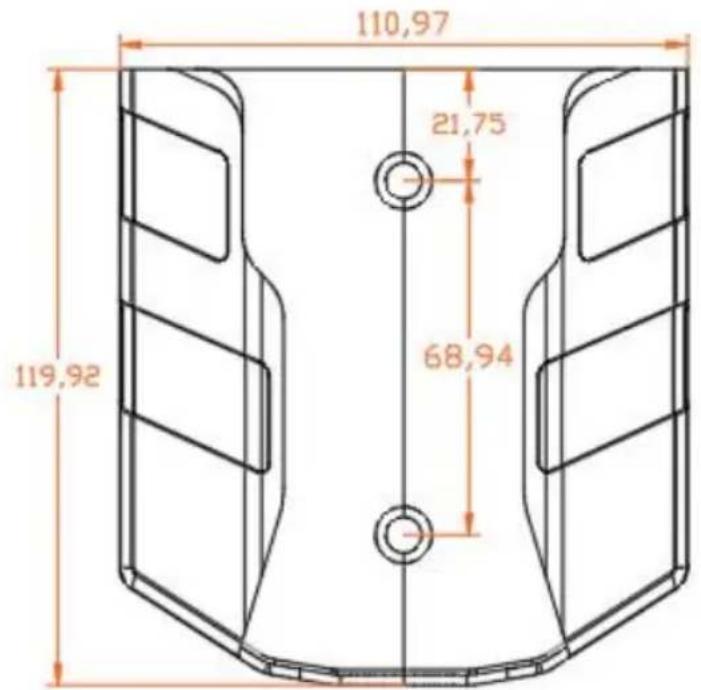

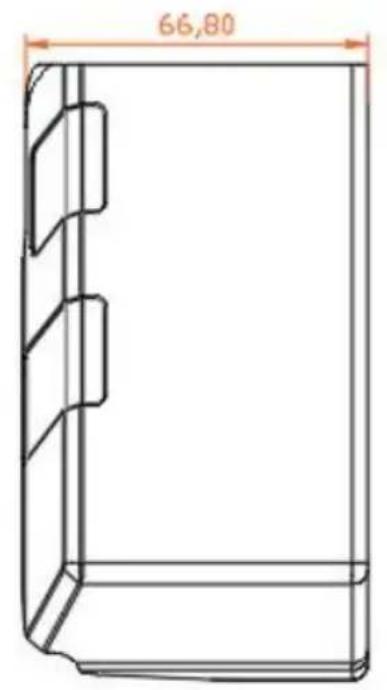

5.1 Il metodo di installazione è a parete

a. Estrarre gli elementi di fissaggio per il montaggio a parete forniti e controllare attentamente le dimensioni di installazione dei fori per le viti.

b. Selezionare la posizione di installazione del dispositivo. La posizione più bassa dell'apparecchiatura è un elemento di fissaggio montato a parete a 1200 mm dal suolo.

c. Praticare 2 fori con un diametro di 8 mm in base alla posizione dei fori per le viti fisse degli elementi di fissaggio montati a parete e inserire i tasselli di gomma di espansione. Fissare la piastra di montaggio con i dadi per fissare il telaio.

L'unità di misura è mm.
