EV-B06-EU003A - Telefonladdare Vevor - Gratis bruksanvisning och manual

Produkttyp	Bärbar laddare för elfordon
Märke	Vevor
Modell	EV-B06-EU003A
Inspänning	220-240 V ~ 50 Hz
Utspänning	220-240 V ~ 50 Hz
Uteffekt	3,7 kW
Maximal utström	16 A
Skyddsklass	IP66
Laddningsgränssnitt	Europeisk standardladdpistol
Ingångsuttag	Schuko
Skyddsfunktioner	Överspänning, underspänning, överström, överhettning, jordläckage, självövervakning
Laddningsläge	Plug and Play / Mobilapp (WiFi + Bluetooth)
Strömjustering	16 A / 13 A / 10 A / 8 A (via knapp eller app)
Fördröjd laddning	Ja, via app (1 till 12 timmar)
Ljusindikatorer	Grön (standby), Gul (laddar blinkar), Röd (fel)
Drifttemperatur	-25 °C till 45 °C
Relativ luftfuktighet	5 % till 95 % (utan kondens)
Mått (H x B x D)	245 x 105 x 63 mm
Kapslingsmaterial	PC + ABS
Inomhus/utomhusanvändning	Ja (IP66)
Referensstandard	EN 62752
Ingående tillbehör	Väggfäste, expansionsskruvar, kabelkrok, förvaringsväska, manual
Garanti	Se garantibeviset (www.vevor.com/support)

Vanliga frågor - EV-B06-EU003A Vevor

Vilka typer av fordon är kompatibla med Vevor EV-B06-EU003A-laddaren?

Laddaren är kompatibel med elfordon utrustade med typ 2-ladduttag (europeisk standard). Den stöder laddningslägena Plug and Play och via app.

Hur justerar jag laddströmmen?

Du kan justera strömmen genom att trycka på knappen på panelen: 16 A, 13 A, 10 A eller 8 A. Den gula lampan blinkar en gång för 8 A, två gånger för 10 A, tre gånger för 13 A och fyra gånger för 16 A. Du kan också justera den via mobilappen.

Kan jag använda appen för att schemalägga fördröjd laddning?

Ja, appen låter dig schemalägga fördröjd laddning med en fördröjning på 1 till 12 timmar. Observera att när laddningen har startat går det inte längre att ändra strömmen eller schemat via appen eller knappen.

Vad gör jag om den röda lampan blinkar och laddningen inte fungerar?

En blinkande röd lampa indikerar ett fel. Kontrollera appen eller skärmen (om sådan finns) för att identifiera felkoden. Möjliga orsaker inkluderar överspänning, underspänning, överström, överhettning eller jordfel. Kontakta kundtjänst med felinformationen.

Hur ansluter jag laddaren till mobilappen?

Ladda ner appen Tuya Smart (eller Smart Life). Aktivera Bluetooth, WiFi och plats på din telefon. Tryck på knappen 'A' på laddaren i 5 sekunder för att gå i ihopparningsläge. Appen upptäcker automatiskt enheten. Följ instruktionerna för att ansluta WiFi och slutföra tillägget.

Är laddaren vatten- och dammsäker?

Ja, laddaren har skyddsklass IP66, vilket innebär att den är skyddad mot vattenstänk och damm. Den kan användas utomhus, men undvik att utsätta den för extrema väderförhållanden.

Hur rengör och underhåller jag laddaren?

Håll laddningspunkten ren och torr. Använd en ren, torr trasa för att torka bort smuts. Rör inte laddstiften. Försök inte demontera eller modifiera enheten. Var försiktig vid åska eller regn.

Vad gör jag om laddströmmen är onormalt låg?

Laddaren minskar automatiskt strömmen om den upptäcker instabil nätspänning eller åldrande kretsar. Om du märker en ihållande minskning, kontakta en behörig elektriker för att kontrollera din elinstallation.

Hur installerar jag det medföljande väggfästet?

Borra två 8 mm hål 1200 mm från golvet, sätt i expansionspluggar, fäst sedan väggfästet med skruvarna. Häng laddaren på fästet. Använd den medföljande kroken för att förvara laddkabeln.

Vad är proceduren vid jordfelsvarning?

Om den röda lampan blinkar en gång varannan sekund indikerar det ett jordfel. Kontrollera att uttaget är korrekt jordat. Om det är det, öppna appen, notera enhetens virtuella ID och kontakta kundtjänst för en programuppdatering.

BRUKSANVISNING EV-B06-EU003A Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

AC EV LADDARE

ANVÄNDARMANUAL

MODELL: EV-B06-EU003A

• Denna enhet har en funktion för övervakning av hemnätets spänning. När den upptäcker att spänningen i ditt hemnät ligger utanför det säkra spänningsområdet, minskar den automatiskt laddningsströmmen med 50 %.
• Denna funktion för automatisk övervakning av hemnätets spänning har lagts till för att förhindra att överdriven laddningsström skadar hemkabeln och dess kontrollenhet.
• Om du upptäcker att laddningsströmmen är relativt låg under laddningsprocessen, kontakta en kvalificerad elektriker för att inspektera och

byta ut dina hemkablar och strömbrytare för att säkerställa att den förväntade laddningsströmmen kan uppnås och att elsäkerheten kan garanteras.

SÄKERHETSFÖRESKRIFTER

1. Före installation, kontrollera att nätet är enfas 230 V ±10% (50 Hz). Annars går det inte att använda enheten.
2. Laddningsenheten har en funktion för att detektera belastningskapaciteten i användarens nätkrets. När användarens elnät inte kan bära laddningseffekten från laddningsenheten, minskar enheten automatiskt laddningseffekten och laddar sedan elfordonet. Denna funktion kan lösa problem med frekventa utlösningar orsakade av instabil nätspänning, åldrande kretsar och andra problem. Samtidigt kan den minska säkerhetsrisker som orsakas av användarens kretsproblem. Om laddningseffekten minskar under användning är det ett normalt fenomen.
3. Denna utrustning har överspännings- och underspänningsskydd. Den har även överbelastningsskyddsfunktion. Efter att enheten automatiskt justerat laddningseffekten, stängs laddningen av automatiskt och enheten slutar användas om användarens nätspänning fortfarande är onormal.
4. Vid installation av utrustningen måste en strömbrytare installeras på den totala ingången framför enheten.
5. Använd inte brandfarliga, explosiva eller brännbara material, kemikalier, brännbar gas och annat farligt gods nära laddningshögen.
6. Håll torrt och rent på laddningsplatsen. Om det finns smuts, använd en ren torr trasa för att torka av den. Det är förbjudet att röra vid spetsstiftet.
7. Hybridbil, ladda om igen efter att lågan slocknat. Under laddningen är det förbjudet att köra fordon.
8. Barn kommer inte i närheten av laddningsprocessen för att inte orsaka skada.
9. Var försiktig vid regn, åska eller väder.
10. Det är strängt förbjudet att laddningskabeln går sönder, slits, laddningskabeln är bar, laddningshögen har uppenbarligen slagits ner, skadad etc. Om laddningsstolpen används, håll dig borta från laddstolpen omedelbart och kontakta personal.
11. Om det brinner under laddning, elektriska stötar och andra onormala situationer uppstår, tryck omedelbart på stoppknappen för att säkerställa personlig säkerhet.
12. Försök inte att ta bort, underhålla eller modifiera laddningshögen. Felaktig användning kan orsaka skada, läckage och så vidare.

EV-B06-EU-serien bärbar laddare är designad för smärtpunkter i den bärbara laddningsindustrin. Den kännetecknas av bekväm installation, användning och felsökning, enkel drift och underhåll, noggrann mätning och kompletta skyddsfunktioner. Den har god kompatibilitet och uppfyller laddningskraven i nationell standard.

EV-B06-EU-serien bärbar laddare har en skyddsnivå på IP66 och har bra damm- och vattentäta funktioner, vilket möjliggör säker drift inomhus och utomhus.

1. Produktparametrar

Typ nr.	EV-B06-EU003A
Ingångsspänning	220-240V~50Hz
Utgångsspänning	220-240V~ 50Hz
Effektuttag	3,7KW
Maximal utström	16A
Klass av skydd	IP66
Skydd Fungera	Brandskydd, överström, överspänning, underspänning, jordskydd, övertemperaturskydd, självövervakning och återhämtning,
Indikeringslampa	Standby - grönt på; Laddning - Gul blinkning; Larm - rött
Flytande kristall skärm	3*LED-ljusindikator
Läget av laddning	Plug and Play/APP-laddning
Laddar gränssnitt	europeisk standard laddningspistol
Ingångsplugg	Schuko
Material av fall	PC+ABS
Drift temperatur	-25°C~45°C
Relativ fuktighet	5% till 95% ingen kondens
Total mätt	245*105*63 mm(H*B*D)
Standard för hänvisning	EN 62752

UTBILDNINGSINSTRUKTIONER

1. När enheten har slagits på går den in i vänteläge.
2. 1. Justera laddningsströmmen: klicka på knappen för att justera laddningsväxeln: 16A-13A-10A-8A-16A. Växla strömmen i denna ordning. 2.2 Tidsladdning: Använd funktionen för fördröjd laddning i appen för att boka tid, med en fördröjning på 1-12 timmar. Obs: När laddningen har börjat kan laddningshastigheten och mötet inte justeras (både genom knappar och appar). 2.3 Starta laddning: Efter att ha satt in laddningspistolhuvudet i fordonets laddningsport, börja ladda och den gula lampan blinkar (om inget möte har bestämts).

MOBIL APP-LADDNINGSINSTRUKTIONER

3. APP-nedladdning och bindande användning

a. För att ladda ner den smarta APP, skriv in följande adress i den mobila webbläsaren:

https://developer.tuya.com/cn/docs/iot/tuya-smart-app-smart-life-app-advantages?id=K989rqa49rluq

Klicka på webbplatsen och följ instruktionerna för att installera.

b. QR-kod nedladdning:

Öppna den mobila webbläsaren eller annan social programvara, skanna QR-koden och följ APPEN enligt uppmaningarna.

3.1 Bindning och användning av enheter

a. Öppna den installerade appen, klicka på Godkänn sekretesspolicy. Du kan registrera dig med ditt mobiltelefonnummer eller via sociala medier, och logga in i appen efter lyckad registrering.

Tryck på "A" i 5 sekunder på laddningspanelen för att gå in i app-läget.

Tryck och håll på laddningspanelen "A" i 5 sekunder igen för att komma in i kontakten

och spela laddningsläge.

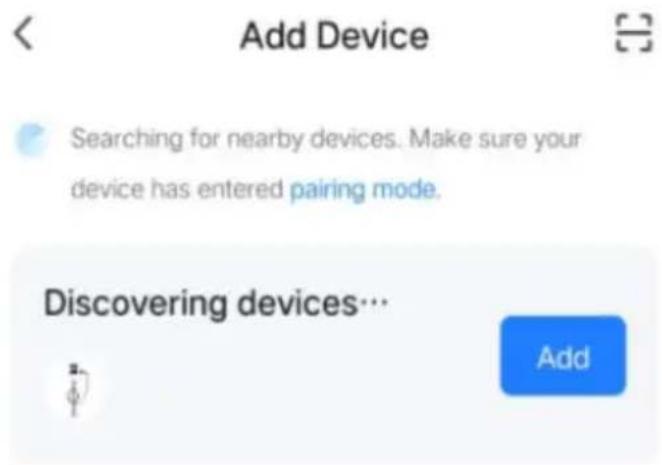

b. Öppna plats, Bluetooth och Wi-Fi på mobiltelefonen. Om laddningsenheten är i standbyläge kommer appen automatiskt att söka efter laddningsenheten och enhetens namn visas.

c. Klicka på Lägg till för att lägga till enheten. Gå in i Wi-Fi-parningsgränssnittet, identifiera automatiskt telefonens Wi-Fi-namn. Klicka på Nästa så binds enheten automatiskt. När bindningen har lyckats visas ett meddelande som indikerar att enheten har lagts till. Slutligen klickar du på ikonen för "Slutför" och väntar cirka 5 sekunder på att enheten ska bindas.

d. Du kan också klicka på "+" i det övre högra hörnet av appen för att manuellt lägga till enheten. Välj kategorin "Energibesparing" i den vänstra kolumnen, dra upp enhetstypen, hitta enheten "Billaddningshög (Bluetooth + Wi-Fi)", klicka för att gå in och klicka sedan på "Bekräfta att indikatorn blinkar" och "Snabbblinkande" när du uppmanas. Ange Wi-Fi-lösenordet (Wi-Fi-lösenordet anslutet till mobiltelefonen) och klicka på Nästa för att matcha lösenordet, och ställ alltid in den bundna enheten som ombedd. När du har bundit enheten laddar du den enligt app-gränssnittet.

e. Enhetens Wi-Fi är återställd:

Tryck på både "A" och "R" knapparna samtidigt i 3 sekunder, enhetens Wi-Fi återställs.

Obs: Appen kan ställa in laddningsström, reservera laddningstid och andra funktioner. Du kan också fråga efter laddningsstatus i realtid. Appen styr laddningsfunktionen, som inte begränsas av laddningen

1. Laddningsindikator LED-indikatorstatustabell.

Enhetsstatus	Trefärgad indikatorstatus (grön lampa: standby, gul lampa: laddning, röd lampa: fel)
Standby-läge	Grönt ljus lyser med fast sken
Pistolen har avlossats	Fast gult ljus
Pistolen laddas	Gult ljus blinkar
EV-B06-EU003AVäxla aktuellväxelstatus	Tryck på den aktuella knappen och den gula lampan blinkar en (8A );Tryck på den aktuella knappen och den gula lampan blinkar två gånger (10A);Tryck på den aktuella knappen och den gula lampan blinkar 3 ga (13A);Tryck på den aktuella knappen och den gula lampan blinkar 4 ga (16A);
CP-fel	Den röda lampan lyser
Övertryck och undertryck	Den röda lampan blinkar en gång per sekund
PE-kabeln är inte ansluten	Den röda lampan blinkar en gång i två sekunder
Överström	Den röda lampan blinkar var fjärde sekund
Elektriskt läckage av utrustning	De gröna och röda lamporna blinkar en gång i sekunden
Utrustning övertemperatur	De gröna och röda lamporna blinkar varannan sekund

1. Dålig jordningsvarning för fel.

Felmanifestationer: Rött ljus blinkar en gång i två sekunder och "Ground Fault" visas på skärmen.

Felavhjälpning:

V. Kontrollera om uttaget är väl jordat, och om inte, gör ett bra jobb med att jorda.

W. Om det bekräftas att det är väl jordat, kontrollera enhetens virtuella ID i APP och tillhandahålla det virtuella ID:t till efterförsäljningen.

X. Vänta på att efterförsäljningen informerar kunderna om att uppdatera enhetens mjukvaruversion i APP.

1. Enheten har ett fast gult ljus och kan inte laddas.

Felmanifestationer: Enheten är påslagen och ansluten till elfordon lyser enhetens gula lampa alltid och den kan inte laddas.

Felsökning:

O. Kontrollera bruksanvisningen, ladda ner och installera APP, och börja ladda i APP.

P. Det är också möjligt att ta bort laddkabeln, trycka på enhetens "A"-knapp i 5s och sedan koppla in laddkabeln i elbilen.

1. Laddning är inte möjlig och den röda lampan blinkar.

Felmanifestationer: Enheten är inkopplad, laddkabeln är ansluten till elbilen, enheten blinkar rött och kan inte laddas.

Felsökning:

V. Om produkten har en display, kontrollera displayens felmeddelande.

W. Om produkten inte har en skärm, ladda ner APP genom att hänvisa till manualen.

och se larminformationen i appen.

X. Återkoppla felinformationen till vår kundservice.

1. Skärmblommor

Felmanifestationer: Skärmen är otydlig och ser ut som snöflingor.

Felsökning:

O. Koppla bort enhetens ingångsström, vänta 3 minuter och anslut sedan strömmen igen. P. Om du fortfarande inte kan lösa det, vänligen rapportera problemet till vår kundservice.

INSTALLATIONSINSTRUKTIONER

5. Lista över delar

Allmänna tillbehör
Produktspecifikation	Ac pål instruktion manuell	1 exemplar
Förvaringspåse	Bärbar resväskä i hårt fodral	1 st
Väggmonterad installation
Väggfäste	Väggmonterade fästelement	1 st
Expansionsskruv	M8*60 expansion skruva	4 st
Laddkabelkrok	Järnkrok	1 st

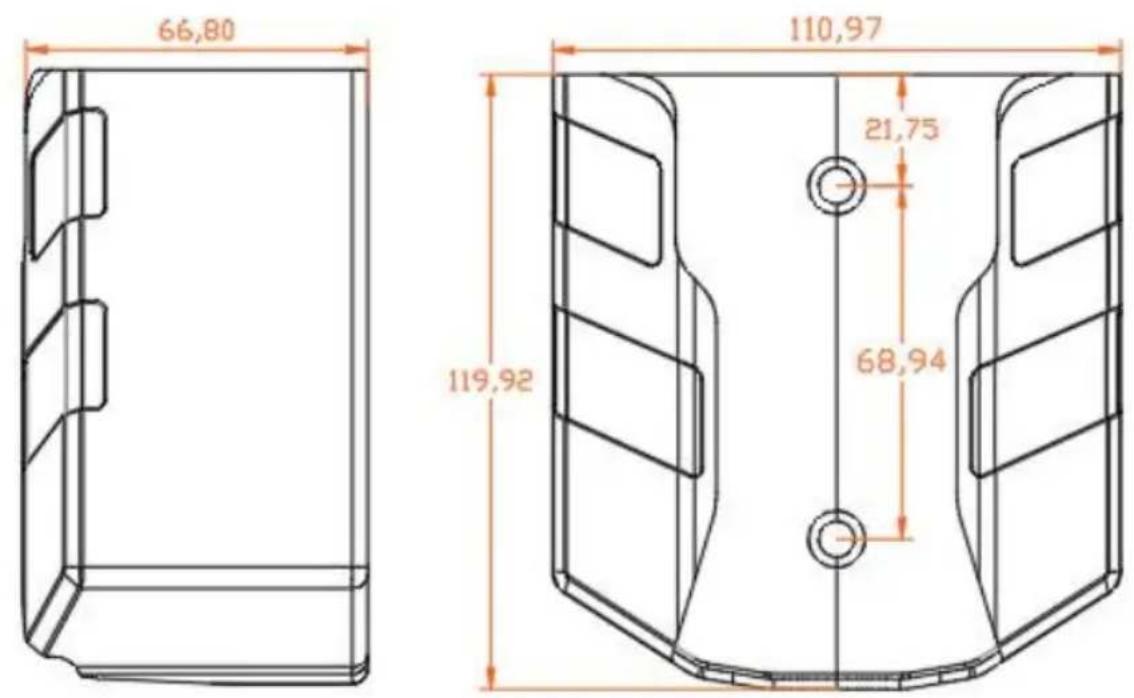

5.1 Installationsmetoden är vägghängd

a. Ta ut de medföljande väggmonteringsfästena och kontrollera noggrant monteringsmåtten för skruvhålen. b. Välj installationsplatsen för enheten. Utrustningens lägsta position är en väggmonterad fästanordning 1200 mm över marken. c. Borra 2 hål med en diameter på 8 mm enligt placeringen av de fasta skruvhålen på väggmonterade fästelement och knacka in

expansionsgummipluggarna. Fäst monteringsplattan med muttrar för att fixera chassit.

Måttenhet är mm.
