Typ produktu	Przenośna ładowarka do pojazdu elektrycznego
Marka	Vevor
Model	EV-B06-EU003A
Napięcie wejściowe	220-240 V ~ 50 Hz
Napięcie wyjściowe	220-240 V ~ 50 Hz
Moc wyjściowa	3,7 kW
Maksymalny prąd wyjściowy	16 A
Stopień ochrony	IP66
Interfejs ładowania	Europejska wtyczka standardowa
Wtyczka wejściowa	Schuko
Funkcje ochronne	przepięcie, zbyt niskie napięcie, nadprąd, przegrzanie, upływ ziemi, samokontrola
Tryb ładowania	Plug and Play / Aplikacja mobilna (WiFi + Bluetooth)
Regulacja prądu	16 A / 13 A / 10 A / 8 A (przyciskiem lub aplikacją)
Ładowanie opóźnione	Tak, przez aplikację (1 do 12 godzin)
Wskaźniki świetlne	Zielony (gotowość), Żółty (ładowanie migające), Czerwony (błąd)
Temperatura pracy	-25 °C do 45 °C
Wilgotność względna	5% do 95% (bez kondensacji)
Wymiary (W x S x G)	245 x 105 x 63 mm
Materiał obudowy	PC + ABS
Zastosowanie wewnątrz/na zewnątrz	Tak (IP66)
Norma referencyjna	EN 62752
Akcesoria w zestawie	Uchwyt ścienny, śruby rozporowe, hak na kabel, pokrowiec, instrukcja
Gwarancja	Sprawdź certyfikat gwarancyjny (www.vevor.com/support)

Często zadawane pytania - EV-B06-EU003A Vevor

Jakie typy pojazdów są kompatybilne z ładowarką Vevor EV-B06-EU003A?

Ładowarka jest kompatybilna z pojazdami elektrycznymi wyposażonymi w gniazdo ładowania typu 2 (norma europejska). Obsługuje tryby ładowania Plug and Play oraz przez aplikację.

Jak ustawić prąd ładowania?

Prąd można ustawić, naciskając przycisk na panelu: 16 A, 13 A, 10 A lub 8 A. Żółta dioda miga raz dla 8 A, dwa razy dla 10 A, trzy razy dla 13 A i cztery razy dla 16 A. Można go również ustawić za pomocą aplikacji mobilnej.

Czy mogę użyć aplikacji do zaplanowania ładowania opóźnionego?

Tak, aplikacja umożliwia zaprogramowanie ładowania opóźnionego z opóźnieniem od 1 do 12 godzin. Pamiętaj, że po rozpoczęciu ładowania nie można zmienić prądu ani opóźnienia przez aplikację ani przycisk.

Co zrobić, gdy miga czerwona dioda i ładowanie nie działa?

Miganie czerwonej diody oznacza awarię. Sprawdź aplikację lub ekran (jeśli jest) w celu identyfikacji kodu błędu. Możliwe przyczyny to przepięcie, zbyt niskie napięcie, nadprąd, przegrzanie lub błąd uziemienia. Skontaktuj się z serwisem posprzedażowym, podając informacje o błędzie.

Jak podłączyć ładowarkę do aplikacji mobilnej?

Pobierz aplikację Tuya Smart (lub Smart Life). Włącz Bluetooth, WiFi i lokalizację w telefonie. Naciśnij przycisk 'A' na ładowarce przez 5 sekund, aby przejść w tryb parowania. Aplikacja automatycznie wykryje urządzenie. Postępuj zgodnie z instrukcjami, aby połączyć WiFi i dokończyć dodawanie.

Czy ładowarka jest odporna na wodę i kurz?

Tak, ładowarka ma stopień ochrony IP66, co oznacza, że jest chroniona przed strumieniami wody i kurzem. Może być używana na zewnątrz, ale unikaj wystawiania jej na ekstremalne warunki pogodowe.

Jak czyścić i konserwować ładowarkę?

Utrzymuj punkt ładowania w czystości i suchości. Użyj czystej, suchej ściereczki do wycierania brudu. Nie dotykaj pinów ładowania. Nie próbuj demontować ani modyfikować urządzenia. W przypadku burzy lub deszczu zachowaj ostrożność.

Co zrobić, jeśli prąd ładowania jest nienormalnie niski?

Ładowarka automatycznie zmniejsza prąd, jeśli wykryje niestabilne napięcie sieciowe lub starzejące się obwody. Jeśli zauważysz trwałe zmniejszenie, skontaktuj się z wykwalifikowanym elektrykiem w celu sprawdzenia instalacji elektrycznej.

Jak zainstalować dołączony uchwyt ścienny?

Wywierć dwa otwory o średnicy 8 mm na wysokości 1200 mm od podłogi, włóż kołki rozporowe, a następnie przymocuj uchwyt ścienny za pomocą śrub. Zawieś ładowarkę na uchwycie. Użyj dołączonego haka, aby przechowywać kabel ładowania.

Jaka jest procedura w przypadku błędu ostrzeżenia o uziemieniu?

Jeśli czerwona dioda miga raz na 2 sekundy, oznacza to błąd uziemienia. Sprawdź, czy gniazdo jest prawidłowo uziemione. Jeśli tak, otwórz aplikację, zanotuj wirtualny ID urządzenia i skontaktuj się z serwisem posprzedażowym w celu aktualizacji oprogramowania.

INSTRUKCJA OBSŁUGI EV-B06-EU003A Vevor

Techniczny Wsparcie i certyfikat e-gwarancji www.vevor.com/support

ŁADOWARKA AC EV

INSTRUKCJA OBSŁUGI

MODELE: EV-B06-EU003A

• To urządzenie ma funkcję monitorowania napięcia w sieci domowej, gdy wykrywa niski zakres napięcia bezpiecznego w sieci domowej, automatycznie zmniejsza prąd ładowania o 50%.
• Funkcja ta umożliwia automatyczne monitorowanie napięcia w domowej sieci elektroenergetycznej.

jest dodawany, aby zapobiec uszkodzeniu urządzenia przez nadmierny prąd ładowania

kabel domowy i jego przełącznik sterujący

- Gdy zauważysz, że prąd ładowania jest stosunkowo niski podczas ładowania,

procesu ładowania, skontaktuj się z wykwalifikowanym elektrykiem, który wykryje i

wymień kable domowe i zmień urządzenia, aby mieć pewność, że można osiągnąć oczekiwany prąd ładowania i zapewnić bezpieczeństwo energii elektrycznej

można zapewnić.

SAFETY PRECAUTIONS

1. Przed instalacją sprawdź, czy sieć jest jednofazowa 230 V ±10% (50 Hz)" W przeciwnym razie nie będzie można jej używać.
2. Wykrywanie urządzenia ładującego ma funkcję obciążenia obwodu sieciowego użytkownika; Gdy obwód sieci elektrycznej użytkownika nie jest w stanie udźwignąć mocy ładowania urządzenia ładującego, urządzenie automatycznie zmniejszy moc ładowania, a następnie naładuje pojazd elektryczny. Ta funkcja może rozwiązać problem częstego wyłączania spowodowanego niestabilnością napięcia sieciowego użytkownika,

starzeniem się obwodu i innymi problemami; Jednocześnie może zmniejszyć problemy z bezpieczeństwem spowodowane problemami z obwodem użytkownika. Jeśli moc ładowania zostanie zmniejszona podczas użytkowania, jest to normalne zjawisko.

1. Ten sprzęt ma zabezpieczenie przed przepięciem i niedopięciem; ma również funkcję zabezpieczenia przed przeciążeniem. Po automatycznym dostosowaniu mocy ładowania urządzenie automatycznie wyłączy ładowanie i przestanie używać, jeśli napięcie sieciowe użytkownika nadal będzie nieprawidłowe.

2. Zainstaluj sprzęt, na wejściu front-endu muszą być zainstalowane wyłączniki automatyczne.

3. Nie używaj materiałów łatwopalnych, wybuchowych lub palnych, chemikaliów, gazów palnych i innych niebezpiecznych materiałów w pobliżu stosu załadowczego.

4. Utrzymuj suchość i czystość w punkcie ładowania. Jeśli jest jakiś brud, uży czystej, suchej szmatki, aby go wytrzeć. Zabrania się dotykania bolca punktu.

5. Samochód hybrydowy, proszę naładować ponownie po zgaśnięciu płomienia. Podczas ładowania, jazda pojazdem jest zabroniona.

6. Dzieci nie powinny przebywać w pobliżu urządzenia ładującego, aby nie wyrządzić im krzywdy.

7. W przypadku deszczu, burzy lub złej pogody prosimy o zachowanie ostrożności.

8. Surowo zabrania się, aby kabel ładujący pękał, był zużyty, odsłonięty, stosładowania był ewidentnie przewrócony, uszkodzony itp. W przypadku korzystania ze słupka ładującego należy natychmiast oddalić się od słupka ładującego i skontaktować się z personelem.

9. Jeżeli w trakcie ładowania dojdzie do pożaru i porażenia prądem lub wystąpi inna nietypowa sytuacja, należy natychmiast nacisnąć przycisk stop, aby zapewnić sobie bezpieczeństwo.

10. Nie próbuj wyjmować, konserwować ani modyfikować stosu ładującego. Niewłaściwe użytkowanie może spowodować uszkodzenie, wyciek itp.

EV-B06- EU została zaprojektowana z myślą o punktach zapalnych w branży ładowania przenośnego. Charakteryzuje się wygodną instalacją,

użytkowaniem i debugowaniem, prostą obsługą i konserwacją, dokładnym pomiarem i kompletnymi funkcjami ochrony. Ma dobrą kompatybilność i spełnia wymagania ładowania normy krajowej.

EV-B06- EU ma stopień ochrony IP66, a także dobre funkcje ochrony przed pyłem i woda, co umożliwia bezpieczną pracę wewnątrz i na zewnątrz pomieszczeń.

1. Parametry produktu

Wpisz nr.	EV-B06-EU003A
Napięcie wejściowe	220-240 V~50 Hz
Napięcie wyjściowe	220-240 V~ 50 Hz
Moc wyjściowa	3,7 kW
Maksymalnyprąd wyjściowy	16A
Klasaochrona	IP66
Ochrona Funkcjonować	Ochrona przeciwpożarowa, nadprądowa, nadnapięciowa, podnapięciowa, uziemiająca, zabezpieczająca przed przegrzaniem, samokontrola i odzyskiwanie,
Kontrolka	Tryb gotowości – włączony na zielono; Ładowanie – migając żółto; Alarm – włączony na czerwono
Kryształ ciekły ekran	3*Wskaźnik świetlny LED
Tryb ładowanie	Ładowanie przez aplikację Plug and Play/APP
Ładowanie interfejs	Europejski standardowy pistolet ładujący
Wtyczka wejściowa	Schuko
Materiał sprawa	PC+ABS
Operacyjny temperatura	-25°C~45°C
Względny wilgotność	5% do 95% bez kondensacji
Ogólnie wymiary	245*105*63mm (wys.*szer.*gł.)
Standardowy odniesienie	PN-EN 62752

QUIPMENT INSTRUCTIONS

1. Po włączeniu urządzenie przechodzi w stan czuwania.

2. 1 Dostosuj prąd ładowania: kliknij przycisk, aby dostosować bieg ładowania : 16A-13A-10A-8A-16A Zmień prąd w następującej kolejności.

2.2 Opłata za wizytę : Użyj funkcji opóźnionego ładowania w aplikacji w celu umówienia wizyty, z opóźnieniem 1-12 godzin .

Uwaga: Po rozpoczęciu ładowania nie można określić prędkości ładowania ani terminu.

można dostosować (zarówno za pomocą przycisków, jak i aplikacji)

2.3 Rozpoczęcie ładowania: Po włożeniu głowicy pistoletu ładującego do pojazdu

port ładowania, rozpocznij ładowanie, a żółte światło zacznie migać (jeśli nie (wizyta została ustalona).

OBILE PHONE APP CHARGING OPERATION INSTRUCTIONS

3. Pobieranie aplikacji i jej używanie

a. Aby pobrać inteligentną aplikację, wprowadź następujący adres w przeglądarce mobilnej:

https://developer.tuya.com/cn/docs/iot/tuya-smart-app-smart-life-app-advantages?id=K989rqa49rluq

Kliknij stronę internetową i postępuj zgodnie z instrukcjami, aby zainstalować.

b. Pobieranie kodu QR:

Otwórz przeglądarkę mobilną lub inne oprogramowanie społecznościowe, zeskanuj kod QR i postępuj zgodnie z instrukcjami aplikacji.

3.1 Urządzenia wiążące i użytkowe

a. Otwórz zainstalowaną aplikację, kliknij Akceptuję Politykę prywatności, możesz

zarejestruj się za pomocą swojego numeru telefonu komórkowego, oprogramowanie społecznościowe wiążące

zarejestruj się i po pomyślnej rejestracji zaloguj się do APLIKACJI.

Aby wejść w tryb aplikacji, naciśnij przycisk A na panelu ładowania i przytrzymaj go przez 5 sekund;

Naciśnij i przytrzymaj przez 5 sekund panel ładowania „A”, aby wejść do tryb wtyczki i Włącz tryb ładowania.

b. Otwórz lokalizację, Bluetooth i Wi-Fi telefonu komórkowego. Jeśli urządzenie ładujące jest w trybie czuwania, aplikacja automatycznie wyszuka urządzenie ładujące i wyświetli jego nazwę.

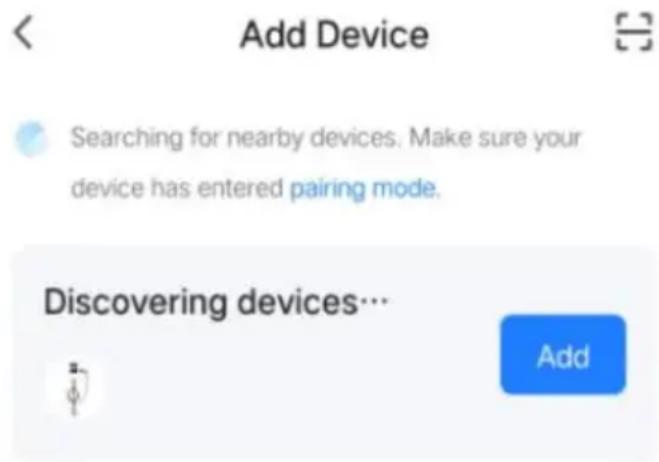

c. Kliknij Dodaj, aby dodać urządzenie, wejdź do interfejsu parowania WIFI, automatycznie zidentyfikuj nazwę WIFI telefonu. Kliknij Dalej, a urządzenie zostanie automatycznie powiązane. Po pomyślnym powiązaniu zostanie wyświetlony komunikat informujący o pomyślnym dodaniu urządzenia. Na koniec kliknij ikonę „Zakończ” i odczekaj około 5 sekund, aż urządzenie zostanie powiązane.

d. Możesz również kliknąć „+” w prawym górnym rogu aplikacji, aby ręcznie

dodać urządzenie, wybrać kategorię „Oszczędzanie energii” w lewej kolumnie, rozwinąć typ urządzenia, znaleźć urządzenie „Ładowanie samochodu (Bluetooth + WIFI)”, kliknąć, aby wejść, a następnie kliknąć „Potwierdź miganie wskaźnika” i „Szybkie miganie” zgodnie z monitami. Wprowadź hasło WIFI (hasło WIFI podłączone do telefonu komórkowego) i kliknij Dalej, aby dopasować hasło, i zawsze ustawiaj powiązane urządzenie zgodnie z monitami. Po powiązaniu urządzenia naładuj je zgodnie z interfejsem aplikacji. e . Urządzenie WIFI zostało zresetowane:

Naciśnij jednocześnie przyciski „A” i „R” przez 3 sekundy, a WiFi urządzenia zostanie zresetowane.

Uwaga: Aplikacja umożliwia ustawienie prądu ładowania, czasu ładowania rezerwowego i

inne funkcje; Możesz także sprawdzić stan ładowania w czasie rzeczywistym. APLIKACJA

steruje funkcją ładowania, która nie jest ograniczona przez ładowanie tryb pracy urządzenia.

CHARGING FAULT DESCRIPTION

9. Tabela stanu wskaźnika LED ładowania.

Stan urządzenia	Trójkolorowy wskaźnik stanu (zielone światło: czuwanie, żół światło: ładowanie, czerwone światło: awaria)
Tryb czuwania	Zielone światło stale włączone
Wystrzelono z pistoletu	Stałe żółte światło
Broń się ładuje	Żółte światło migające
EV-B06-EU003APrzełącznikaktualny stanprzekładni	Naciśnij przycisk, a żółte światło mignie jeden raz (8A);Naciśnij przycisk prądu, a żółte światło mignie dwa razy (10A);Naciśnij przycisk prądu, a żółte światło zamiga 3 razy (13A);Naciśnij przycisk prądu, a żółte światło zamiga 4 razy (16A);
Błąd CP	Czerwone światło jest włączone
Nadciśnienie ipodciśnienie	Czerwone światło miga raz na sekundę
Kabel PE nie jestpodłączony	Czerwone światło miga raz na dwie sekundy
Nadmierny prąd	Czerwone światło miga co cztery sekundy
Wyciek prądu zurządzenia	Zielone i czerwone światła migają raz na sekundę
Przegrzaniesprzętu	Zielone i czerwone światła migają co dwie sekundy

TROUBLE SHOOTING GUIDANCE

21. Słabe uziemienie ostrzega o usterkach.

Objawy usterki : Czerwone światło miga raz na 2 sekundy, a na ekranie wyświetla się komunikat „Ground Fault”.

Usuwanie usterek:

P. Sprawdź, czy gniazdko jest dobrze uziemione. Jeśli nie, wykonaj porządne uziemienie.
Q. Jeśli urządzenie jest dobrze uziemione, sprawdź wirtualny identyfikator urządzenia w aplikacji i podaj wirtualny identyfikator działowi obsługi posprzedażowej.

R. Poczekaj, aż dział obsługi klienta powiadomi klientów o konieczności aktualizacji wersji oprogramowania urządzenia w aplikacji.

1. Urządzenie świeci ciągłym żółtym światłem i nie można go ładować.

Objawy awarii : Urządzenie jest włączone i podłączone do sieci. pojazd elektryczny, żółte światło urządzenia jest cały czas włączone i nie można go ładować.

Usuwanie usterek:

K. Sprawdź instrukcję obsługi, pobierz i zainstaluj aplikację, a następnie rozpocznij ładowanie za jej pomocą.

L. Można również odłączyć kabel ładujący, nacisnąć przycisk „A” na urządzeniu przez 5 sekund, a następnie podłączyć kabel ładujący do samochodu elektrycznego.

1. Ładowanie nie jest możliwe, a czerwone światło miga.

Objawy awarii : Urządzenie jest podłączone do prądu, kabel ładujący jest podłączony do samochodu elektrycznego, urządzenie miga na czerwono i nie można go naładować.

Usuwanie usterek:

P. Jeżeli produkt posiada wyświetlacz, należy sprawdzić komunikat o błędzie wyświetlacza.

Q. Jeśli produkt nie posiada wyświetlacza, pobierz aplikację, korzystając z instrukcji

i przeglądaj informacje o alarmie w aplikacji.

R. Przekaż informacje o usterce naszemu serwisowi posprzedażowemu.

1. Kwiaty ekranowe

Objawy awarii : Ekran jest niewyraźny i wygląda jak płatek śniegu.

Usuwanie usterek:

K. Odłącz zasilanie urządzenia, odczekaj 3 minuty, a następnie podłącz je ponownie.

L. Jeśli nadal nie możesz rozwiązać problemu, zgłoś go naszemu serwisowi posprzedażowemu.

INSTALLATION INSTRUCTIONS

5. Lista części

Akcesoria ogólnego przeznaczenia
Specyfikacja produktu	Instrukcja AC podręcznik	1 kopia
Torba do przechowywania	Przenośna, twarda torba podróżna	1 szt.
Montaż na ścianie
Uchwyt ścienny	Mocowania ścienne	1 szt.
Śruba rozprężna	Rozszerzenie M8*60 śruba	4 szt.
Hak na kabel ładujący	Hak żelazny	1 szt.

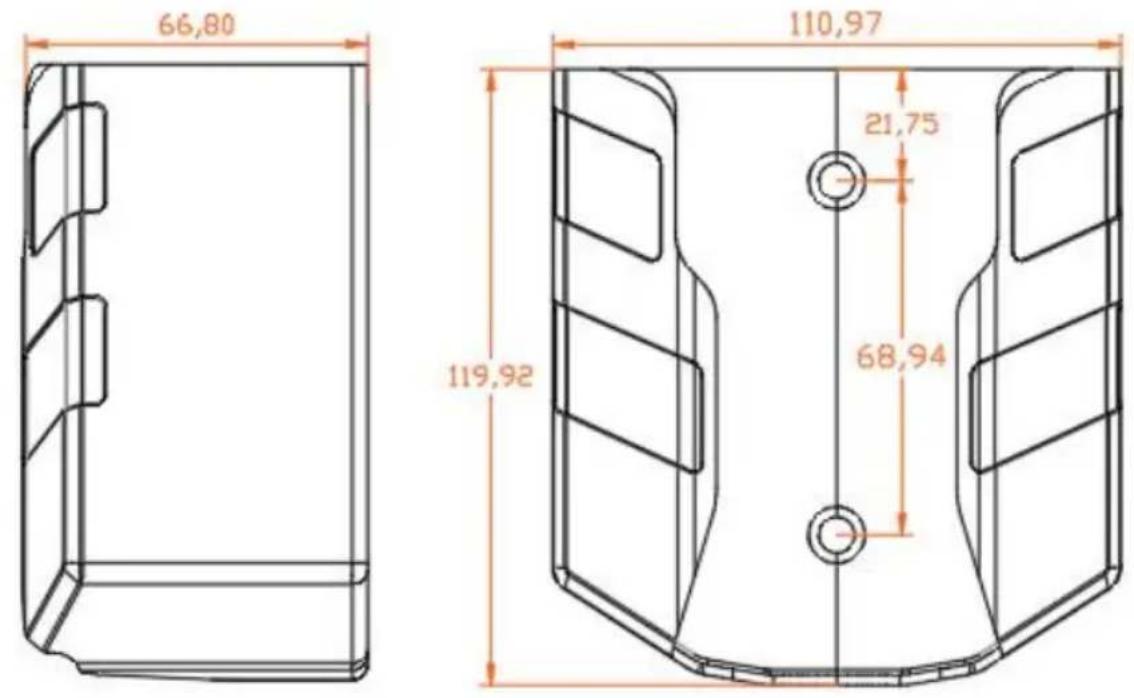

5.1 Sposób montażu: montaż na ścianie

a. Wyjmij dołączone elementy mocujące do ściany i dokładnie sprawdź wymiary montażowe otworów na śruby.
b. Wybierz miejsce instalacji urządzenia. Najniższe położenie urządzenia to mocowanie ścienne 1200 mm nad ziemia.
c. Wywierć 2 otwory o średnicy 8 mm zgodnie z położeniem otworów na śru stałe mocowań ściennych i wkręć gumowe kołki rozporowe. Zamocuj płytę montażową za pomocą nakrętek, aby zamocować podwozie.
Jednostką miary jest mm.
