Produkttyp	Tragbares Ladegerät für Elektrofahrzeuge
Marke	Vevor
Modell	EV-B06-EU003B
Abmessungen (H x B x T)	245 x 105 x 63 mm
Gewicht	Ca. 2 kg (Schätzung)
Stromversorgung	220-240 V ~ 50 Hz, max. 16 A
Ausgangsleistung	3,7 kW
Schutzart	IP66
Steckertyp	Schuko (Eingang), europäischer Standardstecker (Ausgang)
Hauptfunktionen	Einstellbare Ladung (8/10/13/16 A), programmierbare Ladung (0-12 h), Steuerung über Tuya-App (Bluetooth + Wi-Fi), 1,5-Zoll-LCD-Bildschirm und LED-Anzeigen
Sicherheitsmerkmale	Brandschutz, Überstrom, Überspannung, Unterspannung, Erdschluss, Überhitzung, Selbstüberwachung und automatische Wiederherstellung
LED-Anzeigen	Grün dauerhaft (Bereitschaft), Gelb blinkend (Ladung), Rot dauerhaft (Fehler)
Betriebstemperatur	-25 °C bis 45 °C
Luftfeuchtigkeit	5 % bis 95 % (ohne Kondensation)
Norm	EN 62752
Wartung und Reinigung	Mit einem sauberen, trockenen Tuch abwischen; die Ladestation sauber und trocken halten
Ersatzteile und Reparaturfähigkeit	Keine vom Benutzer austauschbaren Teile; alle Eingriffe müssen von einem qualifizierten Fachmann durchgeführt werden
Packungsinhalt	EV-Ladegerät, Wandhalterung, Expansionsschrauben, Kabelhaken, Tragetasche, Bedienungsanleitung

Häufig gestellte Fragen - EV-B06-EU003B Vevor

Was bedeutet die einmal pro Sekunde blinkende rote Anzeige?

Dies weist auf einen Über- oder Unterspannungsfehler hin (Eingangsspannung außerhalb des Bereichs). Überprüfen Sie Ihre Stromversorgung.

Wie setze ich das WLAN des Geräts zurück?

Drücken Sie gleichzeitig die Tasten A und < (oder gemäß Anleitung) 3 Sekunden lang, bis auf dem Bildschirm 'WIFI Reset' angezeigt wird. Zum Beenden erneut 2 Sekunden drücken.

Die gelbe Anzeige leuchtet dauerhaft und der Ladevorgang startet nicht. Was tun?

Stellen Sie sicher, dass die App installiert ist, und starten Sie den Ladevorgang damit. Sie können auch das Kabel entfernen, die Taste A 5 Sekunden drücken und dann wieder einstecken.

Wie stelle ich den Ladestrom ein?

Klicken Sie auf den Einstellknopf, um die Werte durchzugehen: 16 A → 13 A → 10 A → 8 A → 16 A. Die Änderung ist nur vor Beginn des Ladevorgangs möglich.

Kann ich dieses Ladegerät im Regen verwenden?

Ja, die Schutzart IP66 ermöglicht den Einsatz im Freien, aber vermeiden Sie aus Vorsicht Gewitter und starke Unwetter.

Was tun, wenn auf dem Bildschirm 'Ground Fault' angezeigt wird?

Überprüfen Sie die Erdung der Steckdose. Ist diese korrekt, kontaktieren Sie den Kundendienst mit der virtuellen ID des Geräts (in der App sichtbar).

Wie programmiere ich eine verzögerte Ladung?

Am Gerät klicken Sie, um die Vorlaufzeit von 0 bis 12 Stunden zu erhöhen. Über die App können Sie die Ladung auf eine bestimmte Uhrzeit programmieren.

Der Ladestrom ist niedriger als erwartet, ist das normal?

Ja, wenn die Netzspannung niedrig ist, reduziert das Gerät den Strom automatisch um 50 %, um Ihre Installation zu schützen. Kontaktieren Sie einen Elektriker, wenn das Problem weiterhin besteht.

Welche Fahrzeugtypen sind kompatibel?

Dieses Ladegerät ist kompatibel mit Elektrofahrzeugen, die über einen Typ-2-Stecker (europäischer Standardstecker) verfügen und der Norm EN 62752 entsprechen.

Wie verbinde ich das Gerät mit der Tuya-App?

Laden Sie die Tuya Smart- oder Smart Life-App herunter. Aktivieren Sie den APP-Modus, indem Sie die Taste A gedrückt halten, bis 'APP STAR' erscheint. Folgen Sie den Anweisungen in der App, um das Gerät über Bluetooth und WLAN hinzuzufügen.

BEDIENUNGSANLEITUNG EV-B06-EU003B Vevor

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

AC-EV-LADEGERÄT

BENUTZERHANDBUCH

MODELL: EV-B06-EU003B

- Dieses Gerät verfügt über eine Überwachungsfunktion für die Netzspannung im Haus. Wenn es

den Niederspannungs-Sicherheitsbereich Ihres Hausnetzes erkennt, wird

der Ladestrom automatisch um 50 % reduziert.

- Diese Funktion zur automatischen Überwachung der Netzspannung im Haus

wurde hinzugefügt, um zu verhindern, dass zu viel Ladestrom das Gerät beschädigt.

Heimkabel und dessen Steuerschalter

- Wenn Sie feststellen, dass der Ladestrom während des Ladevorgangs relativ niedrig ist,

Wenden Sie sich bitte während des Ladevorgangs an einen qualifizierten Elektriker, um die Ursache zu erkennen und zu beheben.

Ersetzen Sie Ihre Hauskabel und Schaltgeräte, um sicherzustellen, dass der

erwartete Ladestrom erreicht werden kann und die Sicherheit der Elektrizität

gewährleistet werden kann.

SICHERHEITSHINWEISE

1. Bitte überprüfen Sie vor der Installation, ob das Netz einphasig 230 V ±10 % (50 Hz) ist. Andernfalls ist eine Nutzung nicht möglich.
2. Das Ladegerät verfügt über eine Erkennungsfunktion für die Lastkapazität des Netzschaltkreises des Benutzers. Wenn der Stromkreis des Benutzers die Ladeleistung des Ladegeräts nicht aushält, reduziert das

Gerät automatisch die Ladeleistung und lädt dann das Elektrofahrzeug auf. Diese Funktion kann das Problem des häufigen Auslösens lösen, das durch die Instabilität der Netzspannung des Benutzers, die Alterung des Schaltkreises und andere Probleme verursacht wird. Gleichzeitig kann sie die Sicherheitsprobleme verringern, die durch die Schaltkreisprobleme des Benutzers verursacht werden. Wenn die Ladeleistung während des Gebrauchs reduziert wird, ist dies ein normales Phänomen.

1. Dieses Gerät verfügt über einen Überspannungs- und Unterspannungsschutz. Es verfügt außerdem über eine Überlastschutzfunktion. Nachdem das Gerät die Ladeleistung automatisch angepasst hat, wird der Ladevorgang automatisch abgeschaltet und die Verwendung beendet, wenn die Netzspannung des Benutzers weiterhin abnormal ist.
2. Installieren Sie das Gerät. Am Gesamteingang des Front-Ends müssen Leistungsschalter installiert sein.
3. Verwenden Sie keine brennbaren, explosiven oder entzündlichen Materialien, Chemikalien, brennbaren Gase und andere gefährliche Güter in der Nähe des Ladestapels.
4. Halten Sie den Ladepunkt trocken und sauber. Wenn Schmutz vorhanden ist, wischen Sie ihn mit einem sauberen, trockenen Tuch ab. Es ist verboten, den Punktstift zu berühren.
5. Bei Hybridautos laden Sie bitte erst nach, wenn die Flamme erloschen ist. Während des Ladevorgangs ist das Fahren des Fahrzeugs verboten.
6. Kinder sollten sich dem Ladevorgang nicht nähern, um keinen Schaden zu verursachen.
7. Bei Regen, Gewitter oder Unwetter bitte vorsichtig vorgehen.
8. Es ist strengstens verboten, das Ladekabel zu verwenden, wenn es bricht, sich abnutzt, das Kabel blank ist oder die Ladesäule offensichtlich umgeworfen oder beschädigt wurde. Wenn die Ladesäule verwendet wird, halten Sie sich bitte sofort von der Ladesäule fern und wenden Sie sich an das Personal.
9. Wenn während des Ladevorgangs ein Feuer, ein Stromschlag oder eine andere ungewöhnliche Situation auftritt, drücken Sie zur Gewährleistung der persönlichen Sicherheit sofort die Stopptaste.
10. Bitte versuchen Sie nicht, die Ladestation zu entfernen, zu warten oder zu modifizieren. Eine unsachgemäße Verwendung kann zu Schäden, Leckagen usw. führen.

Die EV-B06-EU-Serie wurde für die Schwachstellen der tragbaren Ladegerätebranche entwickelt. Sie zeichnet sich durch bequeme Installation, Verwendung und Fehlerbehebung, einfache Bedienung und Wartung, genaue Messung und umfassende Schutzfunktionen aus. Sie ist gut kompatibel und erfüllt die Ladeanforderungen des nationalen Standards.

Die EV-B06-EU-Serie verfügt über die Schutzstufe IP66 und ist staub- und wasserdicht, sodass ein sicherer Betrieb im Innen- und Außenbereich möglich ist.

3. Produktparameter

Typ-Nr.	EV-B06-EU003B
Eingangsspannung	220-240 V ~ 50 Hz
Ausgangsspannung	220-240 V ~ 50 Hz
Leistungsabgabe	3,7 kW
Maximal Ausgangsstrom	16A
Klasse von Schutz	IP66
Schutz Funktion	Brandschutz, Überstrom, Überspannung, Unterspannung, Erdungsschutz, Übertemperaturschutz, Selbstüberwachung und Wiederherstellung,
Kontrollleuchte	Standby - Grün an; Lädt - Gelb blinkend; Alarm - Rot a
Flüssigkristall Bildschirm	3 * LED-Lichtanzeige 1,5-Zoll-LCD
Modus der Laden	Plug-and-Play/App-Aufladung
Laden Schnittstelle	Ladepistole nach europäischem Standard
Eingangsstecker	Schuko
Material von Fall	PC+ABS
Betrieb Temperatur	-25°C bis 45°C
Relativ Luftfeuchtigkeit	5 % bis 95 % keine Kondensation
Gesamt Maße	245 x 105 x 63 mm (H x B x T)
Standard von Referenz	EN 62752

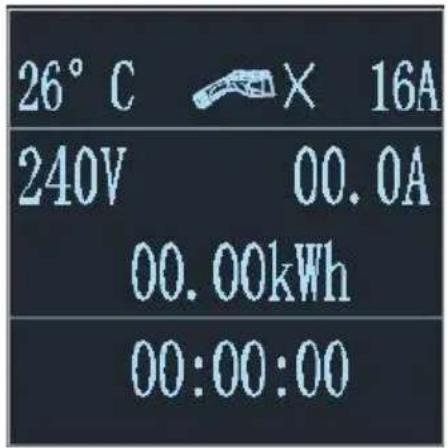

1. Nach dem Einschalten wechselt das Gerät in den Standby-Zustand. Die Standby-Schnittstelle des Geräts wird unten angezeigt:

1. 1. Passen Sie den Ladestrom an: Klicken Sie auf die Schaltfläche,

um den Ladegang anzupassen: 16 A-13 A-10 A-8 A-16 A. Schalten Sie den Strom in dieser Reihenfolge um. Schließen Sie nach dem Umschalten des Nutzungsstroms den Pistolenkopf zum Laden an.

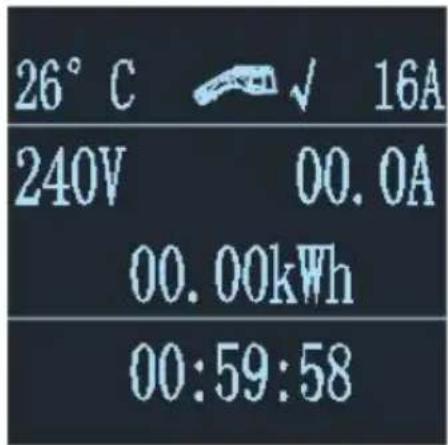

2.2 Aufladen nach Terminvereinbarung: Klicken Sie, um die

Reservierungszeit zu verlängern. Sie können zwischen 0 und 12 Stunden wählen. Nach Ablauf der Terminzeit wird automatisch der Ladezustand aktiviert. Alle in diesem Handbuch enthaltenen Modelle können per App-Aufladen nach Terminvereinbarung aufgeladen werden.

Hinweis: Nach dem Beginn des Ladevorgangs können Ladegeschwindigkeit und Termin nicht mehr angepasst werden (sowohl über Tasten als auch über Apps).

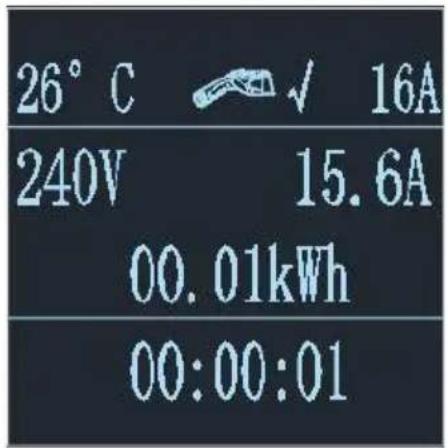

1. 3. Nachdem Sie den Kopf der Ladepistole in den Ladeanschluss des Fahrzeugs eingesteckt haben, wird die Ladeschnittstelle unten angezeigt:

3. APP-Download und verbindliche Nutzung

a. Um die Smart-App herunterzuladen, geben Sie die folgende Adresse in den mobilen Browser ein:

https://developer.tuya.com/cn/docs/iot/tuya-smart-app-smart-life-app-advantages?id=K989rqa49rluq

Klicken Sie auf die Website und folgen Sie den Anweisungen zur Installation.

b. QR-Code herunterladen:

Öffnen Sie den mobilen Browser oder eine andere soziale Software, scannen Sie den QR-Code und folgen Sie den Anweisungen der APP.

3.1 Geräte binden und verwenden

Öffnen Sie die installierte App, klicken Sie auf „Datenschutzerklärung zustimmen“, Sie können sich mit Ihrer Handynummer registrieren, die Social-Software-Bindung registrieren und sich nach erfolgreicher Registrierung bei der App anmelden.

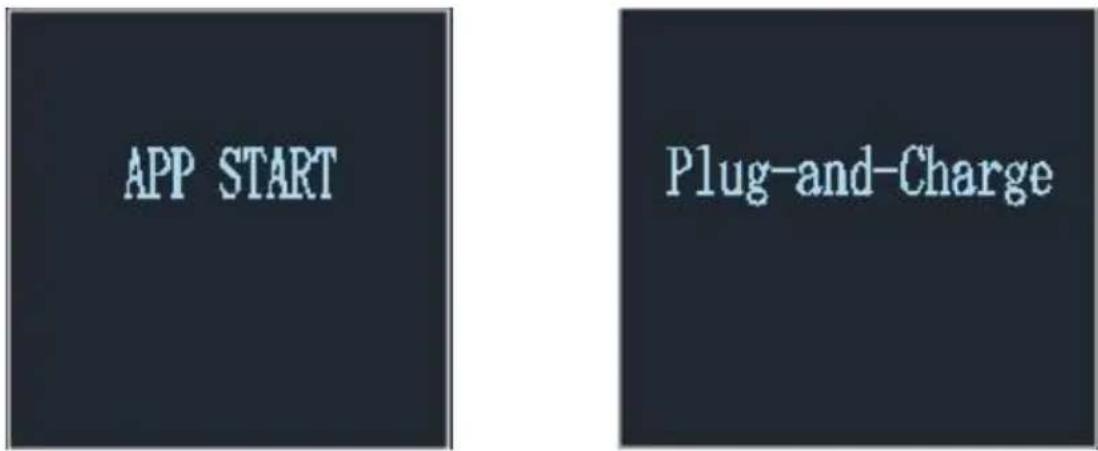

Drücken Sie lange A auf dem Ladefeld, und APP START erscheint auf dem Bildschirm, um in den APP-Modus zu wechseln.

Drücken und halten Sie das Ladefeld erneut, und auf dem Bildschirm wird „Plug and Charge“ angezeigt, um in den Plug-and-Play-Lademodus zu wechseln. Öffnen Sie Standort, Bluetooth und WLAN des Mobiltelefons. Wenn sich das Ladegerät im Standby-Zustand befindet, sucht die App automatisch nach dem Ladegerät und der Gerätename wird angezeigt.

c. Klicken Sie auf „Hinzufügen“, um das Gerät hinzuzufügen, rufen Sie die WLAN-Kopplungsoberfläche auf und identifizieren Sie automatisch den WLAN-Namen des Telefons. Klicken Sie auf „Weiter“, und das Gerät wird

automatisch verbunden. Nach erfolgreicher Verbindung wird eine Meldung angezeigt, die angibt, dass das Gerät erfolgreich hinzugefügt wurde.

Klicken Sie abschließend auf das Symbol „Fertig“ und warten Sie etwa 5 Sekunden, bis das Gerät verbunden ist.

d. Sie können auch oben rechts in der App auf „+“ klicken, um das Gerät manuell hinzuzufügen. Wählen Sie in der linken Spalte die Kategorie „Energiesparen“, rufen Sie den Gerätetyp auf, suchen Sie das Gerät „Autoladesäule (Bluetooth + WLAN)“, klicken Sie zum Eingeben und klicken Sie dann je nach Aufforderung auf „Anzeigenblinken“

bestätigen“ und „Schnelles Blinken“. Geben Sie das WLAN-Passwort ein (mit dem Mobiltelefon verbundenes WLAN-Passwort) und klicken Sie auf „Weiter“, um das Passwort abzugleichen. Richten Sie das gebundene Gerät immer wie aufgefordert ein. Laden Sie das Gerät nach der Bindung gemäß der App-Schnittstelle auf.

e. Das WLAN des Geräts wird zurückgesetzt:

EV-B06-EU 003B

Drücken Sie gleichzeitig 3 Sekunden lang dieTasten und auf dem unteren Bedienfeldund 3 Sekunden lang auf dem Anzeigefeld des Geräts. Nachdem Sie gewartet haben, bis auf dAnzeigebildschirm „WIFI-Reset“ angezeigt wird,wird das WLAN des Geräts zurückgesetzt.

Drücken Sie unter der WiFi-Reset-Schnittstellegleichzeitig die Tasten undauf dem Gerätebedienfeldfür 2 Sekunden, um zurGerätestatusschnittstellezurückzukehren.

Hinweis: Die App kann Ladestrom, Reserveladezeit und andere Funktionen einstellen; Sie können auch den Ladestatus in Echtzeit abfragen. Die App steuert die Ladefunktion, die nicht durch den Lademodus des Geräts eingeschränkt

LADEFEHLERBESCHREIBUNG

1. Ladeanzeige LED-Anzeige Statustabelle.

Gerätestatus	Dreifarbige Statusanzeige (grünes Licht: Standby, gelbes Laden, rotes Licht: Störung)
Standby-Modus	Grünes Licht leuchtet dauerhaft
Die Waffe ist abgefeuert	Dauerhaft gelbes Licht
Die Waffe wird aufgeladen	Gelbes Licht blinkt
EV-B06-EU003AEV-B06-EU003BSchalten aktueller Gangstatus	Drücken Sie die aktuelle Taste und das gelbe Licht blinkt einm (8A).Drücken Sie die Stromtaste und das gelbe Licht blinkt zweimal A).Drücken Sie die aktuelle Taste und das gelbe Licht blinkt drein A).Drücken Sie die Stromtaste und das gelbe Licht blinkt 4 Mal (
CP-Fehler	Das rote Licht ist an
Überdruck und Unterdruck	Das rote Licht blinkt einmal pro Sekunde
Das PE-Kabel ist nicht angeschlossen	Das rote Licht blinkt alle zwei Sekunden einmal
Überstrom	Das rote Licht blinkt alle vier Sekunden
Elektrische Leckage der Ausrüstung	Die grünen und roten Lichter blinken einmal pro Sekunde
Übertemperatur der Ausrüstung	Die grünen und roten Lichter blinken alle zwei Sekunden

4.1 Beschreibung der Fehleranzeige (EV-B06-EU003B)

4.2 Erdungsfehler: Das Erdungskabel ist nicht angeschlossen oder die Erdungsleitung ist mangelhaft.

4.3 CP-Fehler: Das Gerät erkennt, dass die CP-Spannung 6 V ± 0,8 oder V ± 0,8 überschreitet, meldet einen CP-Fehler, bringt die Spannung wieder in den Bereich und behebt den Fehler.

4.4 Überstromfehler: Wenn der Ladestrom des Geräts den Schwellenwert

überschreitet und weiterhin 5 s überschreitet, trennt das Gerät den Ladevorgang und meldet einen Fehler, der nicht automatisch behoben werden kann.

Überstromfehler

4.5 Unterspannungsfehler: Die Nenn-Eingangsspannung beträgt 230 V und es wird ein Fehler gemeldet, wenn der Spannungswert unter 184 V liegt.

Unterspannungsfehler

4.6 Überspannungsfehler: Die Nenn-Eingangsspannung beträgt 230 V und es wird ein Fehler gemeldet, wenn der Spannungswert höher als 276 V ist.

Überspannungsfehler

FEHLERBEHEBUNGSANLEITUNG

1. Bei Fehlern warnt eine schlechte Erdung.

Fehlererscheinungen: Das rote Licht blinkt alle 2 Sekunden einmal und auf dem Bildschirm wird „Erdschluss“ angezeigt.

Fehlerbehebung:

G. Überprüfen Sie, ob die Steckdose gut geerdet ist. Wenn nicht, führen Sie eine gute Erdung durch. H. Wenn bestätigt ist, dass es gut geerdet ist, überprüfen Sie die virtuelle ID des Geräts in der APP und geben Sie die virtuelle ID an den After-Sales-Service weiter.

I. Warten Sie, bis der Kundendienst die Kunden auffordert, die

Gerätesoftwareversion in der App zu aktualisieren.

1. Das Gerät leuchtet durchgehend gelb und kann nicht aufgeladen werden.

Fehlersymptome: Das Gerät ist eingeschaltet und mit dem Elektrofahrzeug verbunden, das gelbe Licht des Geräts leuchtet dauerhaft und es kann nicht aufgeladen werden.

Fehlerbehebung:

E. Lesen Sie die Bedienungsanleitung, laden Sie die App herunter, installieren Sie sie und beginnen Sie mit dem Aufladen in der App. F. Alternativ besteht die Möglichkeit, das Ladekabel abzuziehen, die Gerätetaste „A“ 5s lang zu drücken und anschließend das Ladekabel in das Elektroauto einzustecken.

1. Der Ladevorgang ist nicht möglich und das rote Licht blinkt.

Fehlererscheinungen: Das Gerät ist eingesteckt, das Ladekabel ist mit dem Elektroauto verbunden, das Gerät blinkt rot und kann nicht geladen werden.

Fehlerbehebung:

G. Wenn das Produkt über ein Display verfügt, prüfen Sie die Anzeigefehlermeldung des Displays. H. Wenn das Produkt keinen Bildschirm hat, laden Sie die App herunter, indem Sie auf das Handbuch verweisen

und sehen Sie sich die Alarminformationen in der App an.

I. Geben Sie die Fehlerinformationen an unseren Kundendienst weiter.

12. Blumen abschirmen

Fehlererscheinungen: Der Bildschirm ist undeutlich und sieht aus wie Schneeflocken.

Fehlerbehebung:

E. Trennen Sie das Gerät von der Stromversorgung, warten Sie 3 Minuten und schließen Sie die Stromversorgung dann wieder an. F. Wenn Sie das Problem dadurch immer noch nicht lösen können, melden Sie es bitte unserem Kundendienst.

5. Teileliste

Allgemeines Zubehör
Produktspezifikation	Anleitung für Ac-Stapel Handbuch	1 Exemplar
Aufbewahrungstasche	Tragbare Hartschalen-Reisetasche	1 STK
Wandmontage
Wandhalterung	Wandbefestigungen	1 STK
Dehnschraube	M8*60 Erweiterung schrauben	4 Stück
Ladekabelhaken	Eisenhaken	1 STK

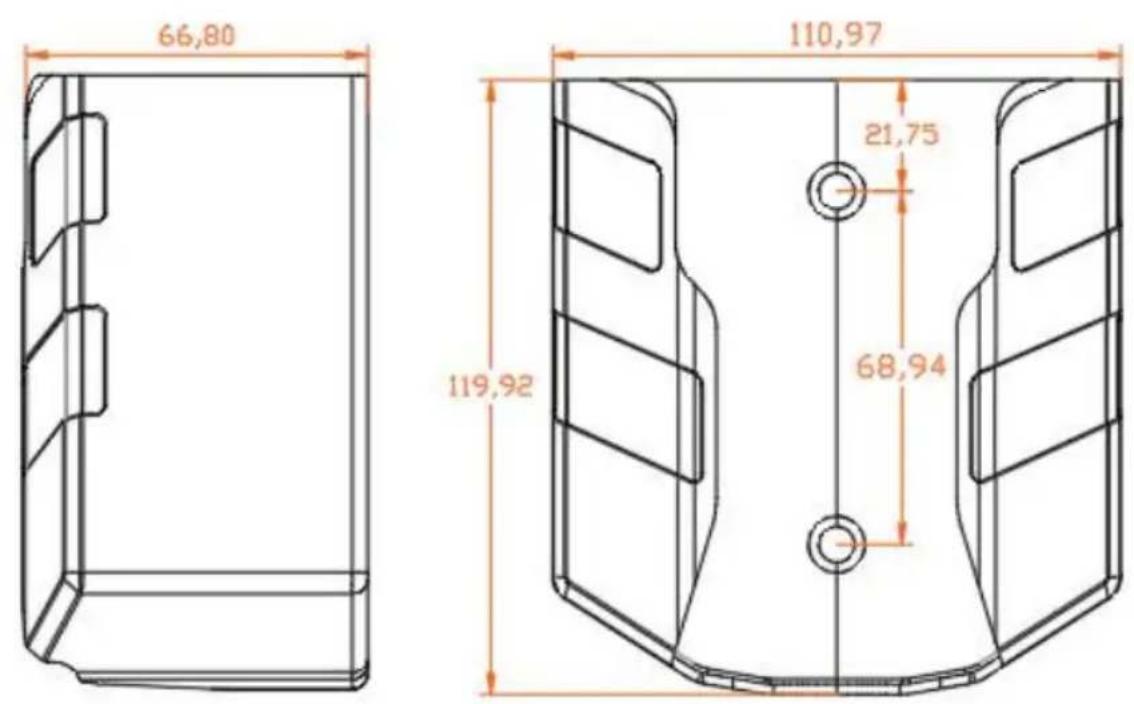

5.1 Die Installationsmethode ist Wandaufhängen

a. Nehmen Sie die mitgelieferten Wandbefestigungen heraus und überprüfen Sie sorgfältig die Einbaumaße der Schraubenlöcher. b. Wählen Sie den Installationsort des Geräts. Die niedrigste Position des Geräts ist eine Wandhalterung 1200 mm über dem Boden. c. Bohren Sie je nach Position der festen Schraubenlöcher der Wandbefestigungen zwei Löcher mit einem Durchmesser von 8 mm und klopfen Sie die Spreizgummistopfen ein. Befestigen Sie die Montageplatte mit Muttern, um das Chassis zu befestigen. Die Maßeinheit ist mm.

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
