Type de produit	Scie circulaire à batterie
Marque	Vevor
Modèle	RCS-100B
Tension	14,8 V
Puissance	3,6 - 150 W
Vitesse variable	800 / 950 / 1100 / 1250 / 1400 tr/min
Capacité de la batterie	2500 mAh (Li-ion)
Temps de charge	120 minutes
Courant de charge	2 A
Moteur	Servo micro-moteur à grand couple
Éclairage intégré	LED, activation par pression longue de 3 s
Protection de lame	Protège-lame rabattable
Lubrification	Via huileur Kinfer, toutes les 30-40 heures
Affûtage de lame	Meule intégrée, effectué à vitesse minimale
Remplacement de lame et meule	Possible avec clés fournies, batterie retirée obligatoire
Poids	Environ 2 kg (estimation)
Dimensions (L x l x H)	Environ 300 x 150 x 200 mm (estimation)
Température de fonctionnement	-10 °C à 45 °C
Humidité de fonctionnement	≤ 85 % HR
Garantie	2 ans, réparation gratuite hors dommages humains
Certifications	T/ZZB 0788-2018, EMC/LVD/MD
Contenu de la boîte	Machine, 2 batteries, chargeur, meule, huile, clé papillon, clé hexagonale, papier abrasif, certificat, instructions

FOIRE AUX QUESTIONS - RCS-100B Vevor

Comment installer la batterie sur la scie RCS-100B ?

Avant d'installer la batterie, assurez-vous que l'interrupteur d'alimentation est en position 'O' (éteint). Insérez la batterie Li-ion dans le logement prévu à cet effet en respectant le sens d'insertion. Verrouillez-la jusqu'à entendre un clic. Vérifiez que le voyant rouge sur la poignée s'allume lors de la mise sous tension.

Comment régler la vitesse de la scie RCS-100B ?

Lorsque la scie est en marche, cliquez sur la touche multifonction pour faire défiler les vitesses : 800, 950, 1100, 1250 et 1400 tr/min. La vitesse actuelle s'affiche brièvement. Relâchez la touche pour confirmer.

Comment allumer ou éteindre la lumière LED intégrée ?

Maintenez la touche multifonction enfoncée pendant 3 secondes pour allumer la LED. Répétez la même action pendant 3 secondes pour l'éteindre.

Comment changer la lame de la scie RCS-100B ?

Avant toute intervention, retirez la batterie. Enlevez les trois boulons du bouclier et retirez-le. Insérez la clé hexagonale intérieure dans la lame et le trou de la plaque de support pour verrouiller la lame. Utilisez la clé papillon pour desserrer l'écrou de blocage dans le sens inverse des aiguilles d'une montre. Retirez l'ancienne lame, alignez les trous de positionnement de la nouvelle lame avec ceux du coussin arrière. Installez la nouvelle lame en veillant à ce que la rainure de positionnement corresponde à la pointe de positionnement. Revissez l'écrou et remettez le bouclier.

Comment changer la meule d'affûtage ?

Tenez le cercle extérieur de la meule avec votre main, insérez un boulon dans le trou de positionnement sur l'arbre pour bloquer la roue. Tournez dans le sens indiqué par la flèche pour retirer l'ancienne meule. Installez la nouvelle meule en suivant le même principe.

À quelle fréquence faut-il huiler la scie RCS-100B ?

Pour garantir les meilleures performances, le pot d'huile de lubrification doit être maintenu huileux. Une injection d'huile est recommandée toutes les 30 à 40 heures d'utilisation. Utilisez l'huile de graissage fournie.

Comment affûter la lame de la scie ?

Démarrez la scie à la vitesse la plus basse (800 tr/min). Approchez la meule du cutter contre la lame en appuyant légèrement avec les doigts sur le capuchon de la meule pour qu'elles se touchent légèrement. Laissez tourner de manière synchrone jusqu'à ce que le bord soit tranchant. Nettoyez la meule si elle est encrassée par l'huile avec du papier abrasif.

Quelles sont les précautions de sécurité essentielles ?

Maintenez le lieu de travail propre et rangé. La température doit être entre -10 °C et 45 °C, humidité <85 %. Ne touchez jamais la lame en fonctionnement, et après usage, abaissez le protège-lame. Avant tout entretien, retirez la batterie et vérifiez que le voyant rouge est éteint. N'utilisez que des pièces d'origine et ne forcez pas si la coupe résiste : vérifiez la lame et le matériau. Connectez un fil de terre si nécessaire.

Que faire si la résistance de coupe est trop élevée ou la coupe irrégulière ?

Ne forcez pas la scie. Arrêtez-la et retirez la batterie. Vérifiez si la lame est tranchante (si nécessaire, affûtez-la) et si le matériau n'est pas trop épais ou trop dur. Inspectez également le serrage des vis et l'état général de la machine.

Comment nettoyer la meule d'affûtage lorsqu'elle est encrassée par l'huile ?

Retirez la meule comme décrit dans le manuel. Utilisez du papier abrasif (papier de verre fourni) pour nettoyer la pollution par l'huile sur la surface de contact de la meule. Remontez-la ensuite correctement.

MODE D'EMPLOI RCS-100B Vevor

manuel d'instructions

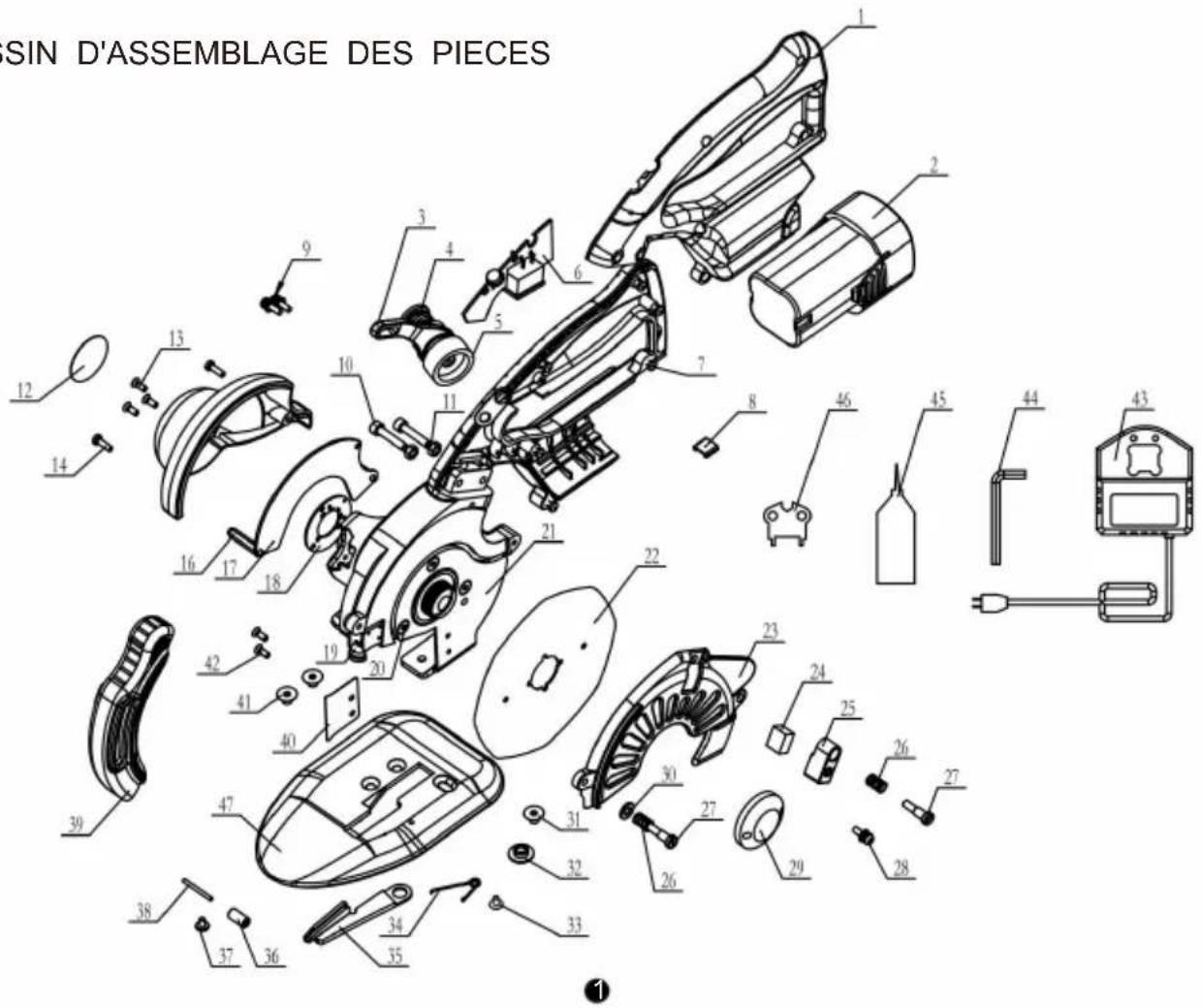

DESSIN D'ASSEMBLAGE DES PIECES

	Nom des pièces	NON.	NON. Nom des pièces	NON.	Nom des pièces
1	Poignée de conduite	17	Panneau de contrôle principal	32	Écrou à deux pas
2	Batterie Li-ion 14,8 V	18	Panneau de hall	33	Vis étagée M3*6
3	Cadre de modelage	19	Lumière LED	34	Ressort sous couteau
4	Ressort de pression	20	Vis M4*8	35	Sous le couteau
5	Roue dentée	21	Standard	36	Rouleau
6	Panneau de boutons	22	Couteau	37	Vis M3*5
7	Vis autotaraudeuse M3*10	23	Bouclier	38	Arbre à rouleaux (arrière)
8	Connecteur femelle	24	Feutre à l'huile	39	Protège-couteau
9	Vis combinée M4*12	25	Huileur Kinfer	40	Séparateur
10	Vis à six pans creux 4*20	26	Ressort de pression	41	Vis à six pans creux M5*6
11	Écrou M4	27	Vis pour graisseur	42	Vis à tête fraisée M3*4
12	Étiquette Φ28	28	Vis combinée M3*10	43	Chargeur
13	Vis M3*8*4	29	Plaque de pression de lame	44	Clé hexagonale interne
14	Vis M3*10	30	Plaque terminale 4,5*9*0,8	45	Graisseur
15	Couverture	31	Vis à six pans creux M5*7	46	Clé à papillon
16	Colonne isolée à vis hexagonale M3*26			47	Châssis

Ce produit utilise le micro-moteur servo à grand couple pour entraîner directement la lame, mécanisme de transmission sans engrenage, il présente des avantages en matière d'économie d'énergie, de protection de l'environnement, de sécurité, de lumière, de durabilité, etc. C'est un pionnier dans l'industrie internationale et dispose de droits de propriété intellectuelle totalement indépendants.

Ce produit met en œuvre les exigences standard de la norme T/ZZB 0788-2018 « Direct Drive Round Cutter » "Machine de découpe", et répond aux exigences de certification EMC/LVD/MD.

Veuillez vérifier la liste de colisage avant de déballer Liste

Non.	Description	Quantité N°	Description Clé papillon		Quantité
1	Machine de découpe servo	1 ENSEMBLE	6		1 pièce
2	Batterie au lithium	2 ENSEMBLES	7	Clé hexagonale interne M3 Papier de verre	1 pièce
3	Chargeur	1 pièce	8		1 pièce
4	Meule	1 pièce	9	Certificat d'approbation	1 pièce
5	Huile de graissage	1 pièce	10	Instructions	1 pièce

Liste des paramètres

Modèle	Tension Puissance		Vitesse	Capacité de la batterie	Temps de charge	Courant de charge
RCS-100B	14,8 V	3,6-150 W	800\950\1100\1250\1400 tr/min	2500 mAh	120 minutes	2A
RCS-110B	14,8 V	3,6-150 W	800\950\1100\1250\1400 tr/min	2500 mAh	120 minutes	2A
RCS-125B	14,8 V	3,6-180 W	800\950\1100\1250\1400 tr/min	2500 mAh	120 minutes	2A

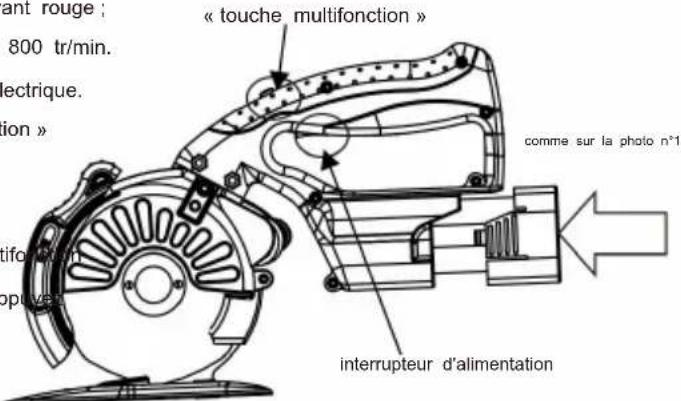

Étape 1 Installation de la batterie au lithium : Avant d'installer la batterie au lithium, veuillez maintenir l'interrupteur d'alimentation en position « O » et installer la batterie au lithium dans le logement de la batterie de la machine de découpe. Veuillez faire attention au sens d'insertion de la batterie, au verrouillage des éclats de batterie, comme indiqué sur l'image 1

Étape 2 Mise sous tension : passez sur « — » alimentation fermée, voyant rouge ; double-cliquez sur « touche multifonction », fonctionnement du couteau rond à 800 tr/min.

Étape 3 Éteindre : basculer sur « O » , débrancher l'alimentation électrique.

Étape 4 : Régler la vitesse : lors de l'exécution, cliquez sur « multi touche », la vitesse peut être effectuée. Cliquez sur "touche multifonction", vitesse de circulation dans les 800/950/1100/1250/1400 tr/min

Étape 5 Allumer/éteindre : les voyants LED. Appuyez sur la touche multifc Appuyez sur le bouton pendant 3 secondes pour allumer la lampe LED et app pendant 3 secondes pour éteindre la lampe LED.

Étape 6 : Coupe : laissez d'abord l'alimentation électrique à l'état fermé, tirez le protecteur de couteau dans la position appropriée, démarrez le couteau de

coupe, ajustez à la vitesse appropriée, opération de coupe. Lors de la coupe, la partie du corps doit être retirée de la lame afin de ne pas être endommagée.

Étape 7 Chargement de la batterie au lithium : insérez le chargeur dans la prise de courant appropriée, le voyant vert s'allumera et la batterie au lithium sera insérée dans le réservoir de charge dans la direction prescrite.

Après 120 minutes de charge, le chargeur sera chargé et l'alimentation sera débranchée.

Guide de remplacement des lames et des meules

Conseils importants : Avant de changer les lames ou les meules, les piles au lithium doivent être retirées pour s'assurer que la machine est hors tension (le voyant d'alimentation rouge au-dessus de la poignée s'éteint), et l'opération de remplacement est strictement interdite dans des conditions de mise sous tension.

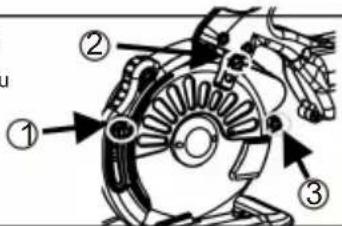

Étape 1 : Retirez les trois boulons du bouclier et retirez le bouclier.

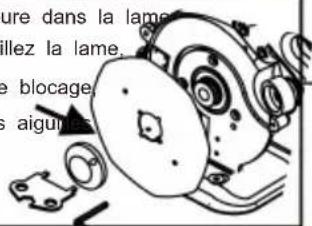

Étape 3 : Insérez la clé hexagonale intérieure dans la lame et le trou de la plaque de support, verrouillez la lame.

puis insérez la clé papillon dans l'écrou de blocage, desserrez l'écrou dans le sens inverse des aiguera d'une montre et retirez l'ancienne lame.

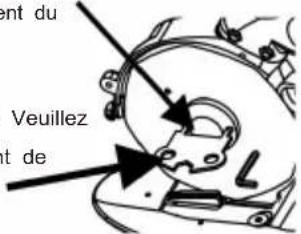

Étape 2 : Alignez les trous de positionnement de la lame avec les trous de positionnement du coussin arrière.

Étape 4 : Installez une nouvelle lame. Veuillez noter que la rainure de positionnement de la lame correspond à la pointe de positionnement de la lame.

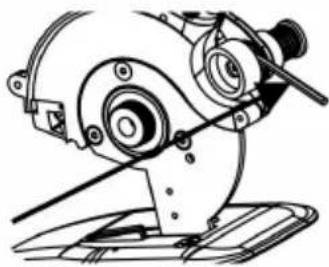

Remplacer la meule

Tenez le cercle extérieur de la roue avec votre main, insérez le boulon dans le positionnement trou sur l'arbre, bloquez la roue, puis faites tourner dans le sens indiqué par la flèche, retirez l'ancienne roue et remplacez-la par une nouvelle.

Inspection et entretien

Injection d'huile : afin de garantir les meilleures performances et la meilleure durée de vie de la machine, veuillez toujours garder le pot d'huile de lubrification dans un état huileux, environ 30 à 40 heures d'injection d'huile une fois.

Affûtage du couteau : assurez-vous que la lame est bien aiguisée. Démarrez la machine de découpe pour faire tourner la lame à la vitesse la plus basse. Le capuchon de la meule du cutter est affûté en appuyant légèrement sur le côté avec les doigts, de sorte que la meule et la lame se touchent légèrement, la meule et la lame tournent de manière synchrone jusqu'à ce que le bord du cutter soit tranchant, l'outil de meulage est terminé.

Nettoyer la pollution par l'huile de la meule : Lorsque davantage de dépôts de pollution par l'huile sur la surface de contact de l'outil de meulage de la meule affectent le fonctionnement de l'outil de meulage, il est nécessaire de nettoyer la pollution par l'huile sur la meule à temps, de retirer la meule et d'utiliser du papier abrasif pour la nettoyer. Démontage

et la méthode d'assemblage de la meule, veuillez vous référer à ce manuel.

Inspection de la vis d'installation : afin de garantir les meilleures performances et la sécurité de fonctionnement de la machine de découpe, il est nécessaire de vérifier si la vis d'installation est correctement serrée. Si la vis est desserrée, elle doit être resserrée immédiatement. Dans le cas contraire, cela entraînera des accidents graves. Assurez-vous que la machine de découpe est propre et sèche.

Précautions de sécurité

1. Les lieux de travail doivent être maintenus propres et bien rangés, sans articles divers.
2. La température ambiante du lieu de travail doit être comprise entre -10 °C et 45 °C et l'humidité relative doit être inférieure à 85 %.

3. La lame est tranchante. Il est strictement interdit de toucher le corps. Veuillez l'utiliser avec précaution après la mise sous tension est allumé et il est interdit aux enfants de s'en approcher.

4. Lorsque la machine ne fonctionne pas, le protecteur de coupe doit être maintenu dans la position la plus basse.

5. Avant d'utiliser le produit, veuillez l'inspecter visuellement pour vous assurer que le dispositif de sécurité est normal et que l'installation de la vis et de la lame est sûre.

6. Si la résistance à la coupe est importante et que la coupe n'est pas régulière, la force de coupe ne doit pas être trop forte. Il est nécessaire de vérifier si la lame est tranchante et si le matériau de coupe est trop épais ou trop dur.

7. Avant l'entretien, assurez-vous que la batterie est retirée, que l'alimentation électrique est coupée et que le voyant d'alimentation rouge est éteint.

8. En plus de l'entretien de routine, du remplacement des lames et des meules, ne remplacez aucune autre pièce à volonté.

9. Connectez le fil de terre pour assurer la sécurité.

Remarques : Les produits de la société sont améliorés à tout moment pour s'adapter aux dernières avancées technologiques. Par conséquent, certaines parties peuvent être améliorées sans préavis. À des fins d'amélioration, les spécifications contenues dans ce manuel ne peuvent pas être modifiées sans préavis.

Adresse de l'utilisateur
Modèle
Société de vente
Numéro de série
Société de vente
Description du défaut
Date de fabrication
Date d'achat

Engagement de service de qualité

Ce produit sera réparé gratuitement dans un délai de deux ans à compter de la date de sortie d'usine s'il est utilisé normalement et qu'aucun dommage causé par l'homme ne survient. Les clients peuvent informer le fabricant par téléphone, par courrier et par tout autre moyen de communication moderne s'ils ont besoin d'une réparation au cours de l'utilisation du produit, et le fabricant peut répondre au traitement dans les 24 heures.

Maintenance, modification ou remplacement non autorisés de services qui ne seront pas soumis à la garantie d'usine
