Producttype	Accu-cirkelzaag
Merk	Vevor
Model	RCS-100B
Spanning	14,8 V
Vermogen	3,6 - 150 W
Variabel toerental	800 / 950 / 1100 / 1250 / 1400 tpm
Accucapaciteit	2500 mAh (Li-ion)
Laadtijd	120 minuten
Laadstroom	2 A
Motor	Servo-micro motor met hoog koppel
Ingebouwde verlichting	LED, activering door 3 seconden ingedrukt houden
Zaagbladbescherming	Inklapbare zaagbladbescherming
Smering	Via Kinfer olieer, elke 30-40 uur
Zaagbladaanslijping	Geïntegreerde slijpsteen, uitgevoerd op minimale snelheid
Vervanging van zaagblad en slijpsteen	Mogelijk met meegeleverde sleutels, accu verwijderd verplicht
Gewicht	Ongeveer 2 kg (schatting)
Afmetingen (L x B x H)	Ongeveer 300 x 150 x 200 mm (schatting)
Bedrijfstemperatuur	-10 °C tot 45 °C
Bedrijfsvochtigheid	≤ 85 % RV
Garantie	2 jaar, gratis reparatie behalve menselijke schade
Certificeringen	T/ZZB 0788-2018, EMC/LVD/MD
Inhoud van de doos	Machine, 2 accu's, lader, slijpsteen, olie, vleugelsleutel, inbussleutel, schuurpapier, certificaat, instructies

Veelgestelde vragen - RCS-100B Vevor

Hoe installeer ik de accu op de zaag RCS-100B?

Voordat u de accu installeert, zorg ervoor dat de aan/uit-schakelaar in de 'O' (uit) stand staat. Plaats de Li-ion accu in de daarvoor bestemde gleuf met de juiste richting. Vergrendel deze tot u een klik hoort. Controleer of het rode lampje op de handgreep brandt wanneer u de machine inschakelt.

Hoe stel ik de snelheid van de zaag RCS-100B in?

Als de zaag in werking is, klik op de multifunctionele knop om door de snelheden te bladeren: 800, 950, 1100, 1250 en 1400 tpm. De huidige snelheid wordt kort weergegeven. Laat de knop los om te bevestigen.

Hoe schakel ik de ingebouwde LED-verlichting in of uit?

Houd de multifunctionele knop 3 seconden ingedrukt om de LED in te schakelen. Herhaal dezelfde actie gedurende 3 seconden om uit te schakelen.

Hoe vervang ik het zaagblad van de zaag RCS-100B?

Voordat u ingrijpt, verwijder de accu. Verwijder de drie bouten van de beschermkap en verwijder deze. Steek de inbussleutel in het zaagblad en het gat van de steunplaat om het blad te vergrendelen. Gebruik de vleugelsleutel om de borgmoer tegen de klok in los te draaien. Verwijder het oude blad, lijn de positioneringsgaten van het nieuwe blad uit met die van de achterste steun. Installeer het nieuwe blad en zorg ervoor dat de positioneringsgroef overeenkomt met de positioneringspunt. Draai de moer weer vast en plaats de beschermkap terug.

Hoe vervang ik de slijpsteen?

Houd de buitenste ring van de slijpsteen met uw hand vast, steek een bout in het positioneringsgat op de as om het wiel te blokkeren. Draai in de richting van de pijl om de oude slijpsteen te verwijderen. Installeer de nieuwe slijpsteen volgens hetzelfde principe.

Hoe vaak moet ik de zaag RCS-100B oliën?

Om de beste prestaties te garanderen, moet het smeeroliereservoir oliehoudend blijven. Een olie-injectie wordt aanbevolen elke 30 tot 40 gebruiksuren. Gebruik de meegeleverde smeerolie.

Hoe slijp ik het zaagblad?

Start de zaag op de laagste snelheid (800 tpm). Breng de slijpsteen voorzichtig naar het zaagblad door zachtjes met uw vingers op de dop van de slijpsteen te drukken zodat ze elkaar licht raken. Laat synchroon draaien tot de rand scherp is. Reinig de slijpsteen als deze vervuild is met olie met behulp van schuurpapier.

Wat zijn de essentiële veiligheidsmaatregelen?

Houd de werkplek schoon en opgeruimd. De temperatuur moet tussen -10 °C en 45 °C liggen, vochtigheid <85%. Raak nooit het zaagblad aan tijdens het gebruik en na gebruik de zaagbladbeschermer omlaag. Verwijder voor onderhoud altijd de accu en controleer of het rode lampje uit is. Gebruik alleen originele onderdelen en forceer niet als de snede weerstand biedt: controleer het blad en het materiaal. Sluit indien nodig een aarddraad aan.

Wat te doen als de snijweerstand te hoog is of de snede onregelmatig?

Forceer de zaag niet. Stop hem en verwijder de accu. Controleer of het blad scherp is (indien nodig slijpen) en of het materiaal niet te dik of te hard is. Inspecteer ook de aanspanning van de schroeven en de algemene staat van de machine.

Hoe reinig ik de slijpsteen als deze vervuild is met olie?

Verwijder de slijpsteen zoals beschreven in de handleiding. Gebruik schuurpapier (meegeleverd schuurpapier) om de olievervuiling op het contactoppervlak van de slijpsteen te reinigen. Monteer deze vervolgens correct terug.

GEBRUIKSAANWIJZING RCS-100B Vevor

	Onderdelen Naam	NEE.	NEE. Onderdelen Naam	NEE.	Onderdelen Naam
1	Aandrijfhendel	17	Hoofdbedieningspaneel	32	Twee stappen moer
2	14,8vLi-ion-batterij	18	Halpaneel	33	M3*6Stapsschroef
3	Shapener-frame	19	LED-licht	34	Ondermesveer
4	Drukveer	20	M4*8Schroef	35	Onder het mes
5	Gringwiel	21	Standaard	36	Rol
6	Knoppenpaneel	22	Mes	37	M3*5Schroef
7	M3*10Zelftappende schroef	23	Schild	38	Rolas (achter)
8	Stopcontact connector	24	Olie vilt	39	Mesbeschermer
9	M4*12Combinatieschroef	25	Kinfer-oliekan	40	Scheidingsteken
10	4*20 Binnenzeskantschroef	26	Drukveer	41	M5*6Binnenzeskantschroef
11	M4Moer	27	Schroef voor oliebus	42	M3*4 Verzonken schroef
12	ÿ28Label	28	M3*10Combinatieschroef	43	Oplader
13	M3*8*4Schroef	29	Blad drukplaat	44	Interne inbussleutel
14	M3*10Schroef	30	4,5*9*0,8 Aansluitplaat	45	Oliekan
15	Omslag	31	M5*7Binnenzeskantschroef	46	Vlindersleutel
16	M3*26Zeskantschroef geïsoleerde kolom			47	Chassis

Dit product maakt gebruik van de micro-servomotor met groot koppel om het blad rechtstreeks aan te drijven. Het transmissiemechanisme is tandwielloos, energiebesparend, milieuvriendelijk, veilig, licht, duurzaam en nog veel meer. Het is een pionier in de internationale industrie en heeft volledig onafhankelijke intellectuele eigendomsrechten.

Dit product voldoet aan de standaardvereisten van T/ZZB 0788-2018 "Direct Drive Round Cutter" Snijmachine" en voldoet aan de eisen van EMC/LVD/MD-certificering.

ÿControleer de paklijst voordat u uitpakt Lijst

Nee.	Beschrijving	Hoeveelheid	No Omschrijving		Hoeveelheid
1	Servo snijmachine	1SET	6	Vlindersleutel	1 STUK
2	Lithiumbatterij	2SETTEN	7	M3 binnenzeskantsleutel Schuurpapier	1 STUK
3	Oplader	1 STUK	8		1 STUK
4	Slijpschijf	1 STUK	9	Certificaat van goedkeuring	1 STUK
5	Smeerolie	1 STUK	10	Instructies	1 STUK

Parameterlijst

Model	spanning	vermogen	Snelheid	Batterijcapaciteit	Oplaadtijd	Laadstroom
RCS-100B	14,8V	3,6-150W 800\950\1100\1250\1400RPM		2500mAh	120 minuten	2A
RCS-110B	14,8V	3,6-150W 800\950\1100\1250\1400RPM		2500mAh	120 minuten	2A
RCS-125B	14,8V	3,6-180W 800\950\1100\1250\1400RPM		2500mAh	120 minuten	2A

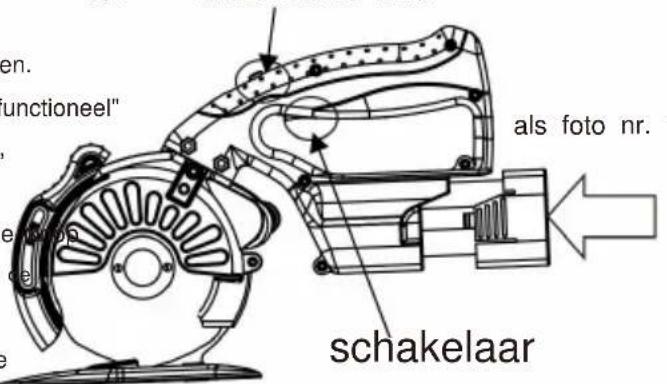

Stap 1 Installatie van de lithiumbatterij: Voordat u de lithiumbatterij installeert, houdt u de aan/uit-schakelaar in de "O"-stand en installeert u de lithiumbatterij in de batterijsleuf van de snijmachine. Let op de plaatsingsrichting van de batterij, Batterijscherfvergrendeling, zoals weergegeven in afbeelding 1

Stap 2Inschakelen: Schakel over naar "—" gesloten voeding, Rood lampje; dubbelklik op "multifunctionele toets", rond mes 800rpm werking.

Stap 3Uitschakelen: Schakel naar "O", Stroomtoevoer loskoppelen.

Stap 4 Pas de snelheid aan: klik tijdens het rennen op "multifunctioneel" toets", kan de snelheid worden uitgevoerd. Klik op "multifunctietoets", circulatiesnelheid binnen 800/950/1100/1250/1400rpm

Stap 5: Zet de LED-lampjes aan/uit. Druk op de multifunctionele Houd de knop 3 seconden ingedrukt om de LED-lamp in te schakelen en houd o knop 3 seconden ingedrukt om de LED-lamp uit te schakelen.

Stap 6: Snijden: Zorg eerst dat de voeding is gesloten, trek de mesbescherming naar de juiste positie, start het snijmes, stel de juiste snelheid in en begin met snijden. Tijdens het snijden moet het lichaamsdeel van het mes worden verwijderd om schade te voorkomen.

"multifunctionele toets"

Stap 7 Opladen van de lithiumbatterij: Steek de lader in het juiste stopcontact, het groene lampje gaat branden en de lithiumbatterij wordt in de voorgeschreven richting in de laadtank geplaatst.

Na 120 minuten opladen is de oplader opgeladen en wordt de voeding losgekoppeld.

Handleiding voor het vervangen van messen en slijpschijven

Belangrijke tips: Voordat u messen of slijpschijven vervangt, moeten de lithiumbatterijen worden verwijderd om er zeker van te zijn dat de machine is uitgeschakeld (het rode lampje boven de handgreep gaat uit). Het vervangen van de batterijen is ten strengste verboden als de machine is ingeschakeld.

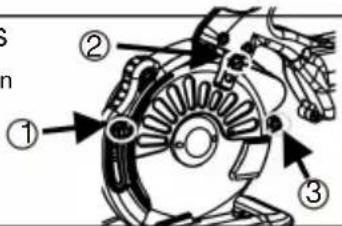

Stap 1: Verwijder de drie bouten van het schild en verwijder het schild.

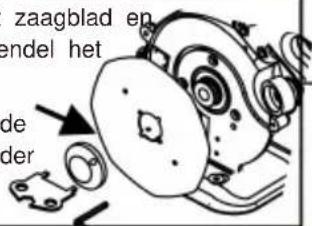

Stap 3: Steek de inbussleutel in het zaagblad en het gat in de tandheugelplaat, vergrendel het

zaagblad en steek vervolgens de vlindersleutel in de borgmoer, draai de moer tegen de klok in los en verwijder het oude zaagblad.

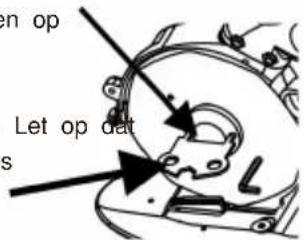

Stap 2: Lijn de positioneringsgaten op het blad uit met de positioneringsgaten op het rugkussen.

Stap 4: Installeer een nieuw mes. Let op dat de positioneringsgroef van het mes

overeenkomt met de positioneringspunt van het mes.

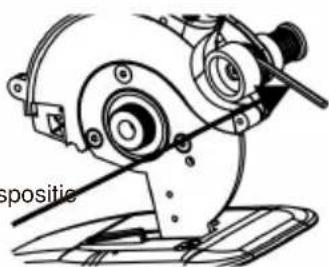

ÿSlijpschijf vervangen

Houd de buitenste cirkel van het wiel vast met uw hand, plaats de bout in de positioneringspositie gat op de as, vergrendel het wiel en draai het in de richting van de pijl, verwijder het oude wiel en vervang het door een nieuw wiel.

Inspectie en onderhoud

ÿOlie-injectie: Om de beste prestaties en levensduur van de machine te garanderen, dient u het smeeroliereservoir altijd in een olieachtige staat te houden, ongeveer 30-40 uur olie-injectie per keer.

ÿSlijpmes: Zorg ervoor dat het mes scherp is. Start de snijmachine om het mes op de laagste snelheid te laten draaien. De slijpschijfkap van de snijder wordt geslepen door lichtjes met de vinger op de zijkant te drukken, zodat de slijpschijf en het mes elkaar lichtjes raken, de slijpschijf en het mes synchroon draaien totdat de rand van de snijder scherp is, het slijpgereedschap is klaar.

ÿ Reinig slijpschijf olievervuiling: Wanneer meer olievervuiling afzet op het contactoppervlak van de slijpschijf slijpgereedschap de functie van het slijpgereedschap beïnvloedt, is het noodzakelijk om de olievervuiling op de slijpschijf tijdig te reinigen, de slijpschijf te verwijderen en slijppapier te gebruiken om deze schoon te maken. Demontage

en montagemethode van de slijpschijf. Raadpleeg deze handleiding.

ÿInspectie van installatieschroef: Om de beste prestaties en operationele veiligheid van de snijmachine te garanderen, is het noodzakelijk om te controleren of de installatieschroef goed is vastgedraaid. Als de schroef los zit, moet deze onmiddellijk weer worden vastgedraaid. Anders leidt dit tot ernstige ongelukken en zorg ervoor dat de snijmachine schoon en droog is.

Veiligheidsmaatregelen

1. Werkplekken moeten schoon en opgeruimd zijn. Er mogen geen losse spullen aanwezig zijn.
2. De omgevingstemperatuur op de werkplek moet tussen de -10°C en 45°C liggen en de relatieve vochtigheid moet minder dan 85% zijn.

3. Het mes is scherp. Het is ten strengste verboden om het lichaam aan te raken. Gebruik het voorzichtig na de stroom is ingeschakeld en kinderen mogen er niet in de buurt komen.

4. Wanneer de machine niet werkt, moet de snijbescherming in de laagste stand worden gehouden.

5. Controleer het product visueel voordat u het gebruikt, om er zeker van te zijn dat de veiligheidsvoorzieningen normaal functioneren en dat de schroef en het mes veilig zijn geïnstalleerd.

6. Als de snijweerstand groot is en het snijden niet soepel verloopt, mag de snijkracht niet hard worden geduwd. Het is noodzakelijk om te controleren of het mes scherp is en of het snijmateriaal te dik of te hard is.

7. Voordat u onderhoud uitvoert, dient u ervoor te zorgen dat de batterij is verwijderd, de stroomtoevoer is afgesloten en het rode stroomlampje uit is.

8. Vervang, naast het routinematige onderhoud en het vervangen van de messen en slijpschijven, geen andere onderdelen naar eigen goeddunken.

9. Sluit de aarddraad aan om de veiligheid te garanderen.

Opmerkingen: De producten van het bedrijf worden op elk moment verbeterd om zich aan te passen aan de nieuwste technologische vooruitgang. Daarom kunnen sommige onderdelen zonder voorafgaande kennisgeving worden verbeterd. Voor verbetering mogen de specificaties in deze handleiding niet worden gewijzigd zonder voorafgaande kennisgeving.

Adres van de gebruiker
Model
Verkoopbedrijf
Serie nr.
Verkoopbedrijf
Omschrijving van de fout
Productiedatum
Aankoopdatum

Kwaliteitsservice Toewijding

Dit product wordt binnen twee jaar gratis gerepareerd als het normaal wordt gebruikt en er geen door de mens veroorzaakte schade is opgetreden vanaf de datum waarop het de fabriek heeft verlaten. Klanten kunnen de fabrikant telefonisch, per brief of via andere moderne communicatiemiddelen informeren als ze servicebehoeften hebben tijdens het gebruik van het product, en de fabrikant kan binnen 24 uur een verwerkingsantwoord geven. Ongeautoriseerd onderhoud, wijziging of vervanging van diensten die niet onder de fabrieksgarantie vallen
