RCS-100B - Seghetto Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sega circolare a batteria
Marca	Vevor
Modello	RCS-100B
Tensione	14,8 V
Potenza	3,6 - 150 W
Velocità variabile	800 / 950 / 1100 / 1250 / 1400 giri/min
Capacità della batteria	2500 mAh (Li-ion)
Tempo di carica	120 minuti
Corrente di carica	2 A
Motore	Servo micro motore a grande coppia
Illuminazione integrata	LED, attivazione con pressione lunga di 3 s
Protezione lama	Paralamella ribaltabile
Lubrificazione	Tramite oliatore Kinfer, ogni 30-40 ore
Affilatura lama	Mola integrata, eseguita a velocità minima
Sostituzione lama e mola	Possibile con chiavi fornite, batteria rimossa obbligatoria
Peso	Circa 2 kg (stima)
Dimensioni (L x l x H)	Circa 300 x 150 x 200 mm (stima)
Temperatura di funzionamento	da -10 °C a 45 °C
Umidità di funzionamento	≤ 85 % UR
Garanzia	2 anni, riparazione gratuita esclusi danni umani
Certificazioni	T/ZZB 0788-2018, EMC/LVD/MD
Contenuto della confezione	Macchina, 2 batterie, caricabatterie, mola, olio, chiave a farfalla, chiave esagonale, carta abrasiva, certificato, istruzioni

Domande frequenti - RCS-100B Vevor

Come installare la batteria sulla sega RCS-100B ?

Prima di installare la batteria, assicurarsi che l'interruttore di alimentazione sia in posizione 'O' (spento). Inserire la batteria Li-ion nell'apposito alloggiamento rispettando il senso di inserimento. Bloccarla fino a sentire un clic. Verificare che la spia rossa sull'impugnatura si accenda all'accensione.

Come regolare la velocità della sega RCS-100B ?

Quando la sega è in funzione, premere il tasto multifunzione per scorrere le velocità: 800, 950, 1100, 1250 e 1400 giri/min. La velocità corrente viene visualizzata brevemente. Rilasciare il tasto per confermare.

Come accendere o spegnere la luce LED integrata ?

Tenere premuto il tasto multifunzione per 3 secondi per accendere il LED. Ripetere la stessa azione per 3 secondi per spegnerlo.

Come cambiare la lama della sega RCS-100B ?

Prima di qualsiasi intervento, rimuovere la batteria. Togliere i tre bulloni dello scudo e rimuoverlo. Inserire la chiave esagonale interna nella lama e nel foro della piastra di supporto per bloccare la lama. Utilizzare la chiave a farfalla per allentare il dado di bloccaggio in senso antiorario. Rimuovere la vecchia lama, allineare i fori di posizionamento della nuova lama con quelli del cuscinetto posteriore. Installare la nuova lama assicurandosi che la scanalatura di posizionamento corrisponda al perno di posizionamento. Riavvitare il dado e rimontare lo scudo.

Come cambiare la mola di affilatura ?

Tenere il cerchio esterno della mola con la mano, inserire un bullone nel foro di posizionamento sull'albero per bloccare la ruota. Ruotare nel senso indicato dalla freccia per rimuovere la vecchia mola. Installare la nuova mola seguendo lo stesso principio.

Con quale frequenza è necessario oliare la sega RCS-100B ?

Per garantire le migliori prestazioni, il serbatoio dell'olio di lubrificazione deve essere mantenuto oleoso. Si consiglia un'iniezione d'olio ogni 30-40 ore di utilizzo. Utilizzare l'olio lubrificante fornito.

Come affilare la lama della sega ?

Avviare la sega alla velocità più bassa (800 giri/min). Avvicinare la mola del tagliente alla lama premendo leggermente con le dita sul cappuccio della mola in modo che si tocchino leggermente. Lasciare girare in modo sincrono fino a quando il bordo è affilato. Pulire la mola se è sporca di olio con carta abrasiva.

Quali sono le precauzioni di sicurezza essenziali ?

Mantenere il luogo di lavoro pulito e ordinato. La temperatura deve essere compresa tra -10 °C e 45 °C, umidità <85%. Non toccare mai la lama in funzione e dopo l'uso abbassare il paralamella. Prima di qualsiasi manutenzione, rimuovere la batteria e verificare che la spia rossa sia spenta. Utilizzare solo parti originali e non forzare se il taglio resiste: controllare la lama e il materiale. Collegare un filo di terra se necessario.

Cosa fare se la resistenza al taglio è troppo elevata o il taglio è irregolare ?

Non forzare la sega. Spegnerla e rimuovere la batteria. Verificare se la lama è affilata (se necessario, affilarla) e se il materiale non è troppo spesso o troppo duro. Ispezionare anche il serraggio delle viti e lo stato generale della macchina.

Come pulire la mola di affilatura quando è sporca di olio ?

Rimuovere la mola come descritto nel manuale. Utilizzare carta abrasiva (carta vetrata fornita) per pulire l'olio sulla superficie di contatto della mola. Rimontarla correttamente.

MANUALE UTENTE RCS-100B Vevor

manuale di istruzioni

NO. NO.	Nome delle parti		Nome delle parti	NO.	Nome delle parti
1	Maniglia di guida	17	Pannello di controllo principale	32	Dado a due gradini
2	Batteria agli ioni di litio da 14,8 V	18	Pannello della sala	33	Vite M3*6Step
3	Telaio Shapener	19	Luce LED	34	Molla sotto coltello
4	Molla di pressione	20	Vite M4*8	35	Sotto i ferri
5	Mola abrasiva	21	Standard	36	Rullo
6	Pannello dei pulsanti	22	Coltello	37	Vite M3*5
7	M3*10Vite autofilettante	23	Scudo	38	Albero del rullo (posteriore)
8	Connettore presa	24	Feltro d'olio	39	Protezione per coltello
9	Vite combinata M4*12	25	Oliatore Kinfer	40	Separatore
10	Vite esagonale interna 4*20	26	Molla di pressione	41	Vite esagonale interna M5*6
11	M4Dado	27	Vite per oliatore	42	Vite M3*4 con testa svasata
12	ÿ28Etichetta	28	Vite combinata M3*10	43	Caricabatterie
13	Vite M3*8*4	29	Piastra di pressione della lama	44	Chiave esagonale interna
14	Vite M3*10	30	4.5*9*0.8Piastra terminale	45	Oliatore
15	Copertina	31	M5*7Vite esagonale interna	46	Chiave a farfalla
16	M3*26Vite esagonale colonna isolata			47	Telaio

BREVE DESCRIZIONE DEL PRODOTTO INTRODUZIONE

Questo prodotto utilizza un servomotore micro ad alta coppia per azionare direttamente la lama, un meccanismo di trasmissione senza ingranaggi, ha vantaggi in termini di risparmio energetico, protezione ambientale, sicurezza, leggerezza, durata e così via. È un pioniere nel settore internazionale e ha diritti di proprietà intellettuale completamente indipendenti.

Questo prodotto implementa i requisiti standard di T/ZZB 0788-2018 "Direct Drive Round Cutter Macchina da taglio" e soddisfa i requisiti della certificazione EMC/LVD/MD.

ÿSi prega di controllare la lista di imballaggio prima di disimballare Lista

NO.	Descrizione	Quantità N.	Descrizione Chiave a		Quantità
1	Macchina da taglio servoassistita	1SET	6	farfalla	1 pz.
2	Batteria al litio	2SET	7	Chiave esagonale interna M3 Carta	1 pz.
3	Caricabatterie	1 pz.	8	vetrata	1 pz.
4	Mola abrasiva	1 pz.	9	Certificato di approvazione	1 pz.
5	Olio lubrificante	1 pz.	10	Istruzioni	1 pz.

Elenco dei parametri

Modello	tensione	Potenza	Velocità	Capacità della batteria	Tempo di ricarica	Corrente di carica
Modello RCS-100B	14,8 V	3,6-150 W 800\950\1100\1250\1400 giri/min		2500mAh	120 minuti	2A
Modello RCS-110B	14,8 V	3,6-150 W 800\950\1100\1250\1400 giri/min		2500mAh	120 minuti	2A
Modello RCS-125B	14,8 V	3,6-180 W 800\950\1100\1250\1400 giri/min		2500mAh	120 minuti	2A

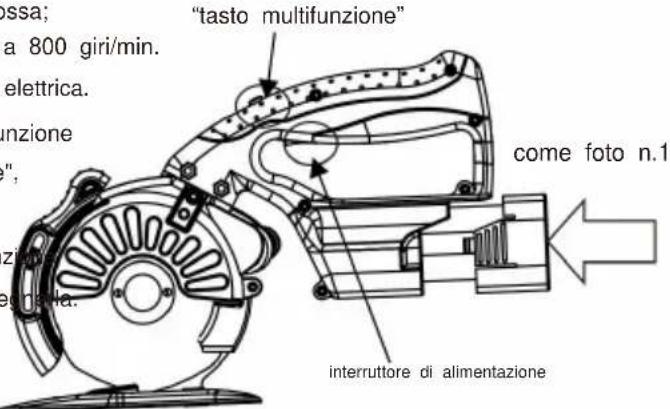

Fase 1 Installazione della batteria al litio: prima di installare la batteria al litio, tenere l'interruttore di alimentazione in posizione "O" e installare la batteria al litio nello slot della batteria della macchina da taglio. Prestare attenzione alla direzione di inserimento della batteria, blocco schegge della batteria, come mostrato nella figura 1

Fase 2Accensione: Interruttore su "—" alimentatore chiuso, luce rossa; doppio clic sul "tasto multifunzione", funzionamento del coltello rotondo a 800 giri/min.

Step3Spegnimento: passare a "O", scollegare l'alimentazione elettrica.

Step4Regola la velocità: durante l'esecuzione, fare clic su "multifunzione tasto", la velocità può essere eseguita. Fare clic su "tasto multifunzione", velocità di circolazione entro 800/950/1100/1250/1400 giri/min

Step5Accensione/spegnimento: le luci LED. Premere il tasto multifunz per 3 secondi per accendere la lampada LED e per 3 secondi per spe

Fase 6: Taglio: per prima cosa, lasciare l'alimentatore nello stato chiuso, tirare la protezione della lama nella posizione appropriata, avviare

la lama da taglio, regolare la velocità appropriata, operazione di taglio. Durante il taglio, la parte del corpo deve essere rimossa dalla lama per non danneggiarla.

Fase 7Carica della batteria al litio: Inserire il caricabatterie nella presa di corrente appropriata, la luce verde si accenderà e la batteria al litio verrà inserita nel serbatoio di ricarica nella direzione prescritta.

Dopo 120 minuti di ricarica, il caricabatterie sarà carico e l'alimentatore verrà scollegato.

Guida per la sostituzione delle lame e delle mole

Suggerimenti importanti: prima di sostituire lame o mole, è necessario rimuovere le batterie al litio per assicurarsi che la macchina sia spenta (la spia rossa di alimentazione sopra l'impugnatura si spegne) e l'operazione di sostituzione è severamente vietata quando la macchina è accesa.

ÿSostituisci la lama

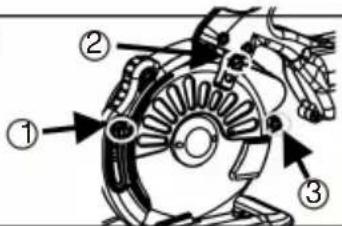

Fase 1: rimuovere i tre bulloni sullo scudo e rimuoverlo.

Fase 3: Inserire la chiave esagonale interna nella lama e nel foro della piastra del rack, bloccare

la lama, quindi inserire la chiave a farfalla nel dado di bloccaggio, allentare il dado senso antiorario e rimuovere la vecchia lama.

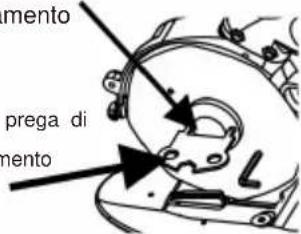

Fase 2: allineare i fori di posizionamento sulla lama con i fori di posizionamento sul cuscino dello schienale.

Fase 4: Installare una nuova lama. Si prega di notare che la scanalatura di posizionamento della lama corrisponde alla punta di posizionamento della lama.

ÿSostituire la mola

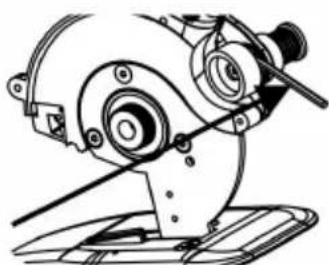

Tenere il cerchio esterno della ruota con la mano, inserire il bullone nel posizionamento foro sull'albero, bloccare la ruota, quindi ruotare nella direzione indicata dalla freccia, rimuovere la vecchia ruota e sostituirla con una nuova.

Ispezione e manutenzione

ÿIniezione dell'olio: per garantire le migliori prestazioni e la massima durata della macchina, mantenere sempre il serbatoio dell'olio lubrificante oleoso, effettuare l'iniezione dell'olio una volta ogni 30-40 ore.

ÿColtello per affilatura: assicurarsi che la lama sia affilata. Avviare la macchina da taglio per far girare la lama alla velocità più bassa. Il cappuccio della mola della fresa viene affilato premendo leggermente con le dita, in modo che la mola e la lama si tocchino leggermente, la mola e la lama ruotano in modo sincrono fino a quando il bordo della fresa è affilato, l'utensile per affilatura è finito.

ÿ Pulisci l'inquinamento da olio della mola: quando più depositi di inquinamento da olio sulla superficie di contatto dell'utensile di rettifica della mola influiscono sulla funzione dell'utensile di rettifica, è necessario pulire l'inquinamento da olio sulla mola in tempo, rimuovere la mola e utilizzare carta abrasiva per pulirla. Smontaggio

e metodo di assemblaggio della mola, fare riferimento a questo manuale.

ÿlspezione della vite di installazione: per garantire le migliori prestazioni e la sicurezza operativa della macchina da taglio, è necessario verificare che la vite di installazione sia serrata correttamente. Se la vite è allentata, deve essere serrata di nuovo immediatamente. Altrimenti, ciò causerà gravi incidenti e garantire che la macchina da taglio sia pulita e asciutta.

Precauzioni di sicurezza

1. I luoghi di lavoro devono essere tenuti puliti e in ordine, senza oggetti vari.
2. La temperatura ambiente sul posto di lavoro deve essere compresa tra -10 °C e 45 °C e l'umidità relativa deve essere inferiore all'85%.

3. La lama è affilata. È severamente vietato toccare il corpo. Si prega di utilizzarlo con attenzione dopo l'accensione è acceso e ai bambini è vietato avvicinarsi.

4. Quando la macchina non è in funzione, la protezione della taglierina deve essere tenuta nella posizione più bassa.

5. Prima di utilizzare il prodotto, ispezionarlo visivamente per accertarsi che il dispositivo di sicurezza funzioni correttamente e che la vite e la lama siano installate in sicurezza.

6.Se la resistenza al taglio è elevata e il taglio non è liscio, la forza di taglio non deve essere spinta con forza. È necessario controllare se la lama è affilata e se il materiale da taglio è troppo spesso o troppo duro.

1. Prima di effettuare la manutenzione, assicurarsi che la batteria sia stata rimossa, che l'alimentazione sia stata interrotta e che la spia rossa di alimentazione sia spenta.

2. Oltre alla manutenzione ordinaria, alla sostituzione delle lame e delle mole, non sostituire a piacimento altre parti.

3. Collegare il filo di terra per garantire la sicurezza.

Note: I prodotti dell'azienda vengono migliorati in qualsiasi momento per adattarsi agli ultimi progressi tecnologici. Pertanto, alcune parti potrebbero essere migliorate senza preavviso. Per migliorare, le specifiche contenute in questo manuale non possono essere modificate senza preavviso.

Indirizzo dell'utente
Modello
Società di vendita
Serie n.
Società di vendita
Descrizione del guasto
Data di fabbricazione
Data di acquisto

Impegno per un servizio di qualità

Questo prodotto verrà riparato gratuitamente entro due anni se utilizzato normalmente e non si sono verificati danni causati dall'uomo dalla data di uscita dalla fabbrica. I clienti possono informare il produttore tramite telefono, lettera e altre comunicazioni moderne se hanno esigenze di assistenza durante l'utilizzo del prodotto e il produttore può rispondere all'elaborazione entro 24 ore.

Manutenzione, modifica o sostituzione non autorizzata di servizi che non saranno soggetti a garanzia di fabbrica
