Produkttyp	Akkuhandkreissäge
Marke	Vevor
Modell	RCS-100B
Spannung	14,8 V
Leistung	3,6 - 150 W
Variable Drehzahl	800 / 950 / 1100 / 1250 / 1400 U/min
Akkukapazität	2500 mAh (Li-Ion)
Ladezeit	120 Minuten
Ladestrom	2 A
Motor	Servo-Mikromotor mit hohem Drehmoment
Integrierte Beleuchtung	LED, Aktivierung durch 3-Sekunden-Langdruck
Sägeblattschutz	Klappbarer Blattschutz
Schmierung	Über Kinfer-Öler, alle 30-40 Stunden
Blattschärfen	Integrierter Schleifstein, bei Mindestgeschwindigkeit durchgeführt
Blatt- und Steinwechsel	Mit beiliegenden Schlüsseln möglich, Akkuentnahme erforderlich
Gewicht	Ca. 2 kg (Schätzung)
Abmessungen (L x B x H)	Ca. 300 x 150 x 200 mm (Schätzung)
Betriebstemperatur	-10 °C bis 45 °C
Betriebsfeuchtigkeit	≤ 85 % rF
Garantie	2 Jahre, kostenlose Reparatur außer bei mutwilliger Beschädigung
Zertifizierungen	T/ZZB 0788-2018, EMC/LVD/MD
Lieferumfang	Maschine, 2 Akkus, Ladegerät, Schleifstein, Öl, Flügelschlüssel, Inbusschlüssel, Schleifpapier, Zertifikat, Anleitung

Häufig gestellte Fragen - RCS-100B Vevor

Wie installiere ich den Akku an der Säge RCS-100B?

Stellen Sie vor dem Einsetzen des Akkus sicher, dass sich der Netzschalter in Position 'O' (Aus) befindet. Setzen Sie den Li-Ionen-Akku in das dafür vorgesehene Fach ein und achten Sie dabei auf die Einbaurichtung. Verriegeln Sie ihn, bis ein Klicken zu hören ist. Überprüfen Sie, ob die rote Anzeige am Griff beim Einschalten aufleuchtet.

Wie stelle ich die Geschwindigkeit der Säge RCS-100B ein?

Drücken Sie bei laufender Säge die Multifunktionstaste, um durch die Geschwindigkeiten zu blättern: 800, 950, 1100, 1250 und 1400 U/min. Die aktuelle Drehzahl wird kurz angezeigt. Lassen Sie die Taste los, um zu bestätigen.

Wie schalte ich die integrierte LED-Beleuchtung ein oder aus?

Halten Sie die Multifunktionstaste 3 Sekunden lang gedrückt, um die LED einzuschalten. Wiederholen Sie denselben Vorgang 3 Sekunden lang, um sie auszuschalten.

Wie wechsle ich das Sägeblatt der RCS-100B?

Entfernen Sie vor jedem Eingriff den Akku. Entfernen Sie die drei Schrauben der Schutzhaube und nehmen Sie diese ab. Stecken Sie den Inbusschlüssel in das Blatt und die Bohrung der Stützplatte, um das Blatt zu blockieren. Lösen Sie mit dem Flügelschlüssel die Klemmmutter gegen den Uhrzeigersinn. Entfernen Sie das alte Blatt, richten Sie die Positionierbohrungen des neuen Blattes auf die des hinteren Kissens aus. Setzen Sie das neue Blatt ein und achten Sie darauf, dass die Positioniernut mit der Positionierspitze übereinstimmt. Ziehen Sie die Mutter wieder fest und setzen Sie die Schutzhaube wieder auf.

Wie wechsle ich den Schleifstein?

Halten Sie den Außenring des Steins mit der Hand fest, stecken Sie einen Bolzen in die Positionierbohrung an der Welle, um das Rad zu blockieren. Drehen Sie in Pfeilrichtung, um den alten Stein zu entfernen. Setzen Sie den neuen Stein nach dem gleichen Prinzip ein.

Wie oft muss die Säge RCS-100B geölt werden?

Um optimale Leistung zu gewährleisten, muss der Schmierölbehälter ölig gehalten werden. Eine Ölinjektion wird alle 30 bis 40 Betriebsstunden empfohlen. Verwenden Sie das mitgelieferte Schmieröl.

Wie schärfe ich das Sägeblatt?

Starten Sie die Säge mit der niedrigsten Drehzahl (800 U/min). Führen Sie den Schleifstein gegen das Blatt, indem Sie mit den Fingern leicht auf die Kappe des Steins drücken, so dass sie sich leicht berühren. Lassen Sie sie synchron laufen, bis die Kante scharf ist. Reinigen Sie den Stein, wenn er durch Öl verschmutzt ist, mit Schleifpapier.

Was sind die wesentlichen Sicherheitsvorkehrungen?

Halten Sie den Arbeitsplatz sauber und ordentlich. Die Temperatur sollte zwischen -10 °C und 45 °C liegen, Luftfeuchtigkeit <85 %. Berühren Sie niemals das laufende Blatt, und senken Sie nach Gebrauch den Blattschutz. Entfernen Sie vor Wartungsarbeiten den Akku und stellen Sie sicher, dass die rote Anzeige erloschen ist. Verwenden Sie nur Originalteile und wenden Sie keine Gewalt an, wenn der Schnitt Widerstand bietet: Überprüfen Sie Blatt und Material. Schließen Sie gegebenenfalls einen Erdleiter an.

Was tun, wenn der Schnittwiderstand zu hoch oder der Schnitt ungleichmäßig ist?

Wenden Sie keine Gewalt an. Stoppen Sie die Säge und entfernen Sie den Akku. Überprüfen Sie, ob das Blatt scharf ist (ggf. nachschärfen) und ob das Material nicht zu dick oder zu hart ist. Überprüfen Sie auch den festen Sitz der Schrauben und den allgemeinen Zustand der Maschine.

Wie reinige ich den Schleifstein, wenn er ölverschmutzt ist?

Entfernen Sie den Stein wie im Handbuch beschrieben. Verwenden Sie Schleifpapier (beiliegendes Sandpapier), um die Ölverschmutzung auf der Kontaktfläche des Steins zu reinigen. Setzen Sie ihn anschließend wieder richtig ein.

BEDIENUNGSANLEITUNG RCS-100B Vevor

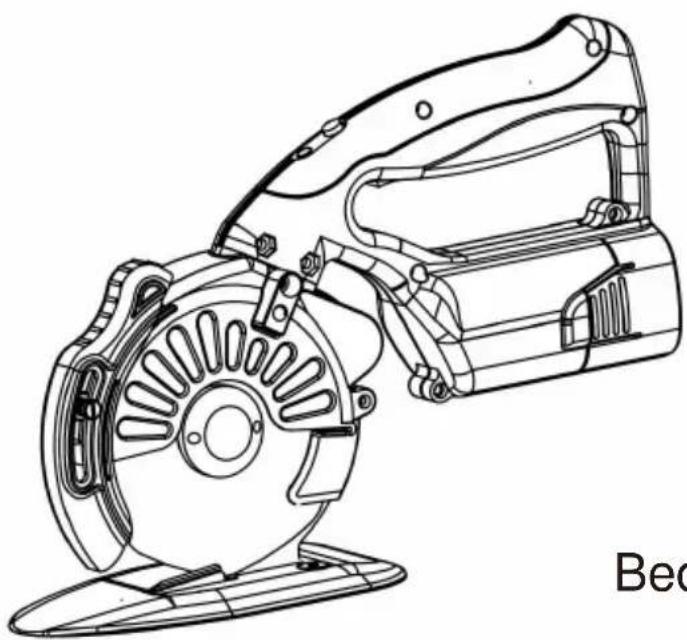

DDR-SCHNEIDEMASCHINE RCS-100B/110B/125B

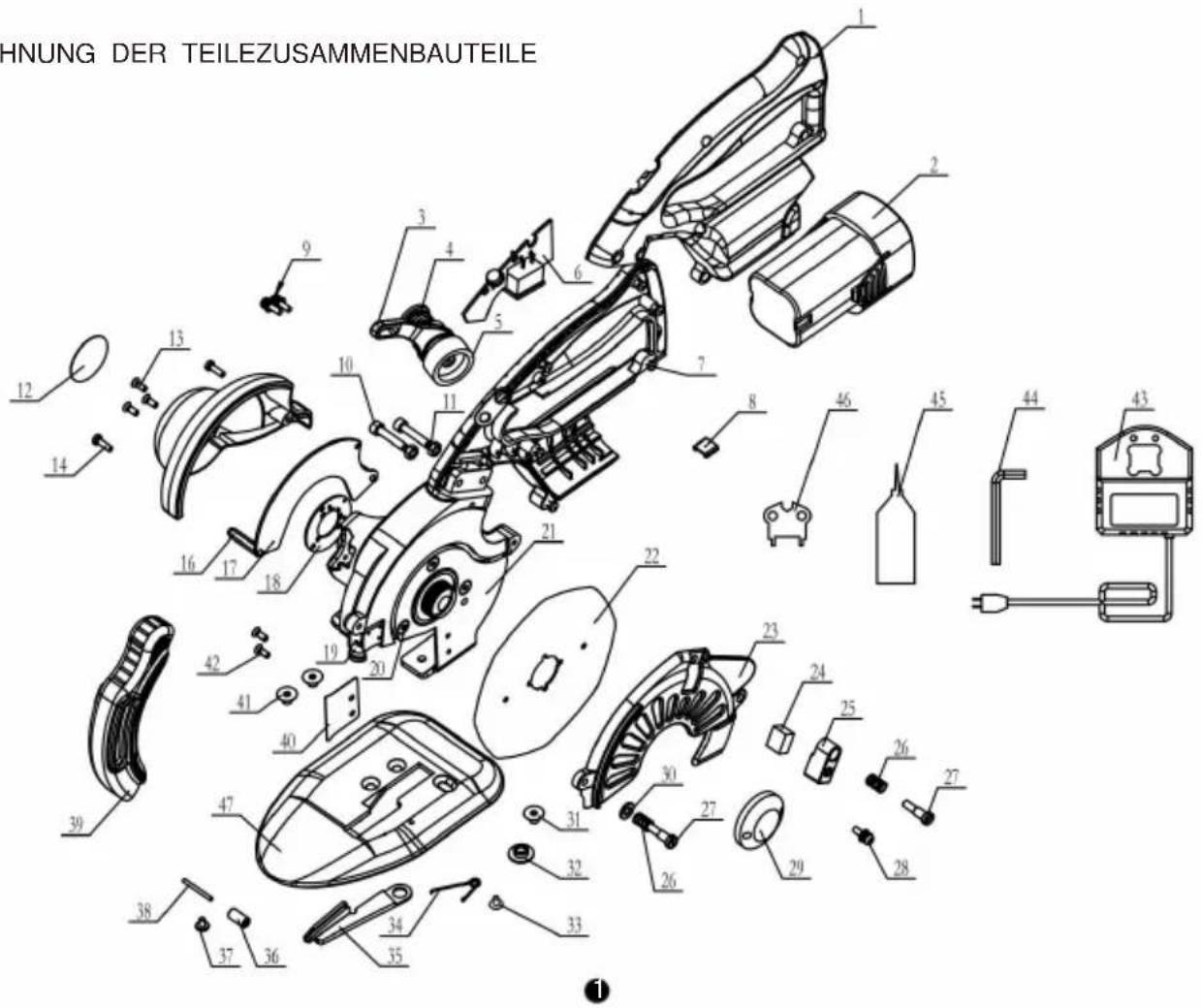

ZEICHNUNG DER TEILEZUSAMMENBAUTEILE

NEIN.	Teilename	NEIN.	Teilename	NEIN.	Teilename
1	Antriebsgriff	17	Hauptbedienfeld	32	Zwei Stufen Nuss
2	14,8-V-Lithium-Ionen-Akku	18 33	Hallentafel		M3*6Stufenschraube
3	Shapener-Rahmen	19	LED-Licht	34	Untermesserfeder
4	Druckfeder	20	M4*8Schraube	35	Untermesser
5	Gring-Rad	21	Standard	36	Rolle
6	Tastenfeld	22	Messer	37	M3 * 5 Schraube
7	M3*10Blechschraube	23	Schild	38	Rollenwelle (hinten)
8	Buchsenstecker	24	Ölfilz	39	Messerschutz
9	M4*12Kombinationsschraube	25	Kinfer Öler	40	Separator
10	4*20Innensechskantschraube	26	Druckfeder	41	M5*6Innensechskantschraube
11	M4Mutter	27	Schraube für Öler	42	M3*4Senkkopfschraube
12	ÿ28Etikett	28	M3*10Kombinationsschraube	43	Ladegerät
13	M3 * 8 * 4 Schraube	29	Klingendruckplatte	44	Innensechskantschlüssel
14	M3 * 10 Schraube	30	4,5*9*0,8Anschlussplatte	45	Öler
15	Abdeckung	31		46	SchmetterlingsschlüsselM5*7Innensec
16	M3*26Sechskantschraube isolierte Säule			47	Chassis

KURZE PRODUKTEINFÜHRUNG

Dieses Produkt verwendet einen Mikro-Servomotor mit großem Drehmoment zum direkten Antrieb der Klinge sowie einen getriebelosen Übertragungsmechanismus und bietet die Vorteile Energieeinsparung, Umweltschutz, Sicherheit, geringes Gewicht, Langlebigkeit usw. Es ist ein Pionier in der internationalen Branche und verfügt über völlig unabhängige Rechte am geistigen Eigentum.

Dieses Produkt erfüllt die Standardanforderungen der T/ZZB 0788-2018 „Direktantrieb Rundschneider Schneidemaschine“ und erfüllt die Anforderungen der EMC/LVD/MD-Zertifizierung.

ÿBitte überprüfen Sie die Packliste vor dem Auspacken

Liste

NEIN.	Beschreibung	Menge No	Beschreibung		Menge
1	Servo-Schneidemaschine	1 Satz	6	Flügelmutternschlüssel	1 Stück
2	Lithiumbatterie	2 SÄTZE	7	M3 Innensechskantschlüssel	1 Stück
3	Ladegerät	1 Stück	8	Schleifpapier	1 Stück
4	Schleifrad	1 Stück	9	Zulassungsbescheinigung	1 Stück
5	Schmieröl	1 Stück	10	Anweisungen	1 Stück

Parameterliste

Modell	Spannung	Leistung	Geschwindigkeit	Batteriekapazität	Ladezeit	Ladestrom
RCS-100B	14,8 V	3,6–150 W , 800 950 1100 1250 1400 U/min		2500 mAh	120 Minuten	2A
RCS-110B	14,8 V	3,6–150 W , 800 950 1100 1250 1400 U/min		2500 mAh	120 Minuten	2A
RCS-125B	14,8 V	3,6–180 W , 800 950 1100 1250 1400 U/min		2500 mAh	120 Minuten	2A

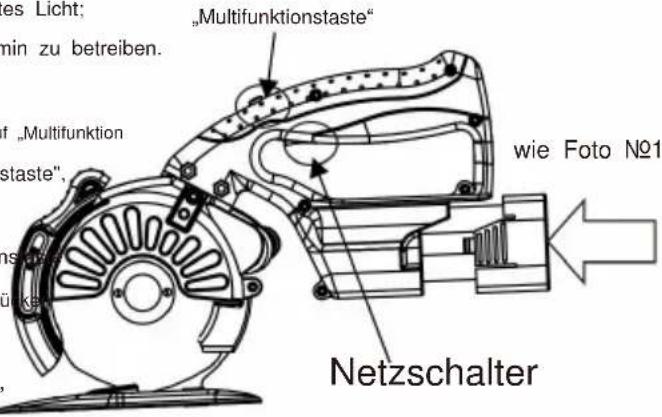

Schritt 1: Einsetzen der Lithiumbatterie: Bevor Sie die Lithiumbatterie einlegen, halten Sie den Netzschalter in der Position „O“ und legen Sie die Lithiumbatterie in den Batterieschacht der Schneidemaschine ein. Bitte achten Sie auf die Einsteckrichtung der Batterie, Batteriesplittersperre, wie in Abbildung 1 gezeigt.

Schritt 2: Einschalten: Schalter auf „—“ geschlossene Stromversorgung, rotes Licht; Doppelklicken Sie auf die „Multifunktionstaste“, um das Rundmesser mit 800 U/min zu betreiben.

Schritt 3 Ausschalten: Schalter auf „O“, Stromversorgung trennen.

Schritt 4: Passen Sie die Geschwindigkeit an: Klicken Sie während des Betriebs auf „Multifunktion Taste“, Geschwindigkeit kann durchgeführt werden. Klicken Sie auf "Multifunktionstaste", Umlaufgeschwindigkeit im Bereich von 800/950/1100/1250/1400 U/min

Schritt 5: Ein-/Ausschalten: Die LED leuchtet. Drücken Sie die Multifunktions Drücken Sie die Taste 3 Sekunden lang, um die LED-Lampe einzuschalten, und drück Sie sie 3 Sekunden lang, um die LED-Lampe auszuschalten.

Schritt 6: Schneiden.: Lassen Sie zuerst die Stromversorgung geschlossen, ziehen Sie den Messerschutz in die entsprechende Position, starten Sie das

Schneidmesser, stellen Sie die entsprechende Geschwindigkeit ein und beginnen Sie mit dem Schneidvorgang. Beim Schneiden sollte der Körperteil von der Klinge entfernt werden, um keine Beschädigungen zu verursachen.

Schritt 7: Aufladen der Lithiumbatterie: Stecken Sie das Ladegerät in die entsprechende Steckdose, das grüne Licht leuchtet auf und die Lithiumbatterie wird in der vorgeschriebenen Richtung in den Ladebehälter eingesetzt. Nach 120 Minuten Ladezeit ist das Ladegerät vollständig aufgeladen und das Netzteil wird getrennt.

Anleitung zum Austausch von Klingen und Schleifscheiben

Wichtige Tipps: Vor dem Wechseln der Klingen oder Schleifscheiben müssen die Lithiumbatterien entfernt werden, um sicherzustellen, dass die Maschine ausgeschaltet ist (die rote Betriebslampe über dem Griff erlischt). Der Austauschvorgang ist im eingeschalteten Zustand strengstens untersagt.

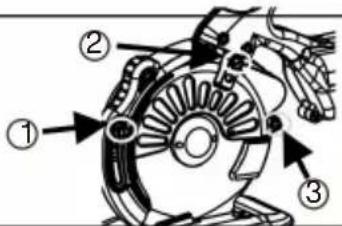

Schritt 1: Entfernen Sie die drei Schrauben am Schild und nehmen Sie das Schild ab.

Schritt 3: Stecken Sie den Innensechskantschlüssel in die Klinge und das Loch in der Zahnstangenplatte,

verriegeln Sie die Klinge, stecken Sie dann den Schmetterlingsschlüssel in die Feststellmutter, lösen Sie die Mutter gegen den Uhrzeigersinn und entfernen Sie die alte Klinge

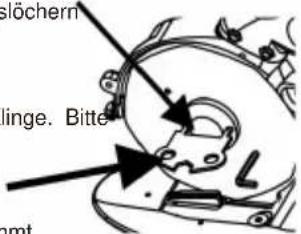

Schritt 2: Richten Sie die Positionierungslöcher auf der Klinge an den Positionierungslöchern im Rückenpolster aus.

Schritt 4: Installieren Sie eine neue Klinge. Bitte beachten Sie, dass die

Klingenpositionierungsnut mit der Klingenpositionierungsspitze übereinstimmt.

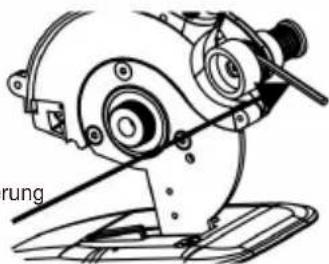

ÿSchleifscheibe ersetzen

Halten Sie den äußeren Kreis des Rades mit der Hand fest, stecken Sie den Bolzen in die Positionierung Loch an der Welle, verriegeln Sie das Rad, drehen Sie es dann in Pfeilrichtung, entfernen Sie das alte Rad und ersetzen Sie es durch ein neues.

Inspektion und Wartung

ÿÖleinspritzung: Um die beste Leistung und Lebensdauer der Maschine zu gewährleisten, halten Sie den Schmierölbehälter immer in einem öligen Zustand, etwa alle 30–40 Stunden einmal Öleinspritzung.
y Messer schleifen: Stellen Sie sicher, dass die Klinge scharf ist. Starten Sie die Schneidemaschine, damit die Klinge mit der niedrigsten Geschwindigkeit läuft. Die Schleifscheibenkappe des Fräsers wird durch leichten seitlichen Druck mit dem Finger geschliffen, sodass sich Schleifscheibe und Klinge leicht berühren. Schleifscheibe und Klinge drehen sich synchron, bis die Kante des Fräsers scharf ist. Das Schleifwerkzeug ist fertig.
y Ölverschmutzung der Schleifscheibe reinigen: Wenn sich auf der Kontaktfläche des Schleifwerkzeugs mehr Ölverschmutzung ablagert, die Funktion des Schleifwerkzeugs beeinträchtigt, ist es notwendig, die Ölverschmutzung auf der Schleifscheibe rechtzeitig zu reinigen, die Schleifscheibe zu entfernen und sie mit Schleifpapier zu reinigen. Demontage

und Montagemethode der Schleifscheibe. Bitte beachten Sie dieses Handbuch.

ÿÜberprüfung der Installationsschraube: Um die beste Leistung und Betriebssicherheit der Schneidemaschine zu gewährleisten, muss überprüft werden, ob die Installationsschraube richtig angezogen ist. Wenn die Schraube locker ist, sollte sie sofort wieder festgezogen werden. Andernfalls kann es zu schweren Unfällen kommen. Stellen Sie sicher, dass die Schneidemaschine sauber und trocken ist.

Sicherheitsvorkehrungen

1. Arbeitsplätze sollten sauber und ordentlich gehalten werden, keine Kleinigkeiten.
2. Die Umgebungstemperatur am Arbeitsplatz sollte zwischen -10 ^ C und 45 ^ C liegen und die relative Luftfeuchtigkeit sollte unter 85 ^ % liegen.
3. Die Klinge ist scharf. Es ist strengstens verboten, den Körper zu berühren. Bitte verwenden Sie es vorsichtig nach dem Einschalten eingeschaltet ist und Kindern der Zutritt zur Anlage verboten ist.
4. Wenn die Maschine nicht arbeitet, sollte der Messerschutz in der niedrigsten Position bleiben.
5. Führen Sie vor der Verwendung eine Sichtprüfung des Produkts durch, um sicherzustellen, dass die Sicherheitsvorrichtung normal funktioniert und die Installation von Schraube und Klinge sicher ist.

6. Wenn der Schneidwiderstand groß ist und der Schnitt nicht glatt ist, sollte die Schneidkraft nicht zu stark ausgeübt werden. Es muss überprüft werden, ob die Klinge scharf ist und ob das Schneidmaterial zu dick oder zu hart ist.

7. Stellen Sie vor der Wartung sicher, dass die Batterie entfernt und die Stromversorgung unterbrochen ist und die rote Betriebsanzeige nicht leuchtet.

8. Ersetzen Sie außer der routinemäßigen Wartung und dem Austausch von Klingen und Schleifrädern keine anderen Teile willkürlich.

9. Schließen Sie zur Sicherheit das Erdungskabel an.

Hinweise: Die Produkte des Unternehmens werden ständig verbessert, um sie an den neuesten technischen Fortschritt anzupassen. Daher können einige Teile ohne vorherige Ankündigung verbessert werden. Zur Verbesserung dürfen die in diesem Handbuch enthaltenen Spezifikationen nicht ohne vorherige Ankündigung geändert werden.

Adresse des Benutzers
Modell
Vertriebsgesellschaft
Serien-No
Vertriebsgesellschaft
Fehlerbeschreibung
Herstellungsdatum
Kaufdatum

Verpflichtung zu qualitativ hochwertigem Service

Dieses Produkt wird innerhalb von zwei Jahren kostenlos repariert, wenn es normal verwendet wird und ab dem Datum, an dem es das Werk verlässt, keine von Menschen verursachten Schäden auftreten. Kunden können den Hersteller per Telefon, Brief oder anderen modernen Kommunikationsmitteln informieren, wenn sie während der Verwendung des Produkts Servicebedarf haben, und der Hersteller kann innerhalb von 24 Stunden eine Antwort geben.

Nicht autorisierte Wartung, Änderung oder Austausch von Leistungen, die nicht der Werksgarantie unterliegen
