INSTRUKCJA OBSŁUGI RCS-100B Vevor

NIE.	Nazwa części	NIE.	Nazwa części	NIE.	Nazwa części
1	Uchwyt napędowy	17	Główny panel sterowania	32	Dwa kroki orzecha
2	Akumulator litowo-jonowy 14,8 V	18 33	Panel holu		Śruba stopniowa M3*6
3	Rama Shapenera	19	Światło LED	34	Sprężyna pod nożem
4	Sprężyna naciskowa	20	Śruba M4*8	35	Pod nożem
5	Koło szlifierskie	21	Standard	36	Walek
6	Panel przycisków	22	Noż	37	Śruba M3*5
7	Śruba samogwintująca M3*10	23	Tarcza	38	Walek rolkowy (tył)
8	Złącze gniazdowe	24	Filc olejowy	39	Osłona noża
9	Śruba kombinowana M4*12	25	Olejarka Kinfer	40	Separator
10	4*20 Śruba z łbem sześciokątnym wewnętrznym	26	Sprężyna naciskowa	41	Śruba z łbem sześciokątnym wewnętrznym M5*6
11	Nakrętka M4	27	Śruba do olejarki	42	Śruba z łbem stożkowym M3*4
12	Φ28Etykieta	28	Śruba kombinowana M3*10	43	Rumak
13	Śruba M3*8*4	29	Płyta dociskowa ostrza	44	Klucz imbusowy wewnętrzny
14	Śruba M3*10	30	4,5*9*0,8Płytka zaciskowa	45	Olejarka
15	Okładka	31		46	Klucz motylkowyŚruba z łbem sześciokątnym
16	M3*26 Śruba sześciokątna izolowana kolumna			47	Podwozie

W tym produkcie zastosowano mikro serwosilnik o dużym momencie obrotowym do bezpośredniego napędzania ostrza, mechanizm przekładni bezprzekładniowej, co zapewnia oszczędność energii, ochronę środowiska, bezpieczeństwo, lekkość, trwałość i wiele innych zalet. Jest on pionierem w branży międzynarodowej i posiada całkowicie niezależne prawa własności intelektualnej.

Ten produkt spełnia wymagania normy T/ZZB 0788-2018 „Frezarka okrągła z napędem bezpośrednim” Maszyna tnąca”, spełniająca wymagania certyfikacji EMC/LVD/MD.

Przed rozpakowaniem sprawdź listę pakowania Lista

NIE.	Opis	Ilość Nr Opis Klucz motylkowy			Ilość
1	Maszyna do cięcia serwo	1ZESTAW	6		1 szt.
2	Bateria litowa	2ZESTAWY	7	Klucz imbusowy wewnętrzny M3	1 szt.
3	Rumak	1 szt.	8	Papier ścierny	1 szt.
4	Koło szlifierskie	1 szt.	9	Certyfikat zatwierdzenia	1 szt.
5	Olej smarowy	1 szt.	10	Instrukcje	1 szt.

Lista parametrów

Model	napięcie	Moc	Prędkość	Pojemność bateri	Czas ładowania	Prąd ładowania
RCS-100B	14,8 V	3,6-150 W 800	0\950\1100\1250\1400 obr./min	2500mAh	120 minut	2A
RCS-110B	14,8 V	3,6-150 W 800	0\950\1100\1250\1400 obr./min	2500mAh	120 minut	2A
RCS-125B	14,8 V	3,6-180 W 800	0\950\1100\1250\1400 obr./min	2500mAh	120 minut	2A

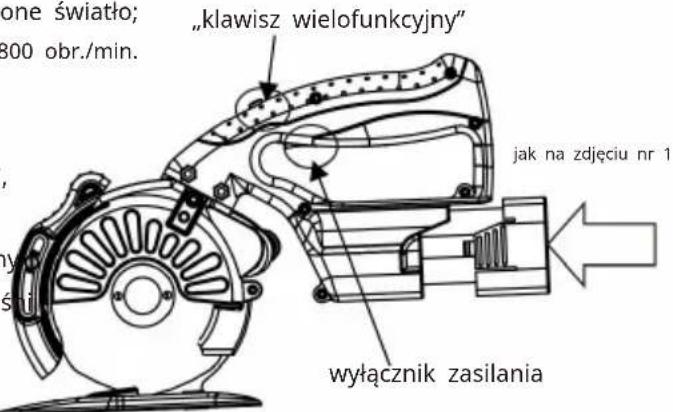

Krok 1 Instalacja baterii litowej: Przed zainstalowaniem baterii litowej, ustaw przełącznik zasilania w pozycji „O” i zainstaluj baterię litową w gnieździe baterii maszyny tnącej. Zwróć uwagę na kierunek wkładania baterii, blokadę odłamków baterii, jak pokazano na rysunku 1

Krok 2 Włączanie: Przełącz na zasilanie zamknięte „—”, czerwone światło; dwukrotne kliknięcie „klawisza wielofunkcyjnego”, praca noża okrągłego 800 obr./min.

Krok 3Wyłączanie: Przełącz na „O” , odłączyć zasilanie.

Step4Adjust Speed: podczas pracy kliknij „wiele funkcji” klawisz", można wykonać prędkość. Kliknij "klawisz wielofunkcyjny", prędkość cyrkulacji w zakresie 800/950/1100/1250/1400 obr./min

Krok 5Włącz/wyłącz: diody LED. Naciśnij przycisk wielofunkcyjny Naciśnij przycisk przez 3 sekundy, aby włączyć lampkę LED, i naciś przez 3 sekundy, aby ją wyłączyć.

Krok 6: Cięcie. Najpierw odłącz zasilanie, ustaw osłonę noża w odpowiedniej pozycji, uruchom nóż tnący, ustaw odpowiednią prędkość i rozpocznij cięcie. Podczas cięcia należy oddzielić część ciała od ostrza, aby jej nie uszkodzić.

zone światło; 300 obr./min. „klawisz wielofunkcyjny" jak na zdjęciu nr 1 wyłącznik zasilania

Krok 7Ładowanie akumulatora litowego: Podłącz ładowarkę do odpowiedniego gniazda zasilania, zaświeci się zielona lampka, a akumulator litowy zostanie włożony do zbiornika ładującego w określonym kierunku. Po 120 minutach ładowania ładowarka zostanie naładowana, a zasilacz zostanie odłączony.

Instrukcja wymiany ostrzy i tarcz szlifierskich

Ważne wskazówki: Przed wymianą ostrzy lub tarcz szlifierskich należy wyjąć baterie litowe, aby upewnić się, że maszyna jest wyłączona (czerwona lampka zasilania nad uchwytem zgaśnie), a wymiana jest surowo zabroniona, gdy maszyna jest włączona.

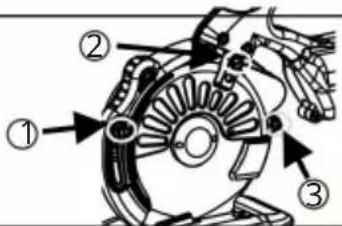

Krok 1: Odkręć trzy śruby na osłonie i zdejmij osłone.

Krok 3: Włóż wewnętrzny klucz imbusowy do i otworu w płytce zębatej, zablokuj ostrze, a następnie włóż klucz motylkowy do nakrętki blokującej, poluzuj nakrętkę w kierunku przeciwnym do ruchu wskazówek zegara i wyjmij stare ostrze.

Krok 2: Dopasuj otwory pozycjonujące na ostrzu do otworów pozycjonujących na poduszce tylnej.

Krok 4: Zainstaluj nowe ostrze. Należy pamiętać, że rowek pozycjonujący ostrze pasuje do końcówki pozycjonującej ostrze.

h na leży

Wymień koło szlifierskie

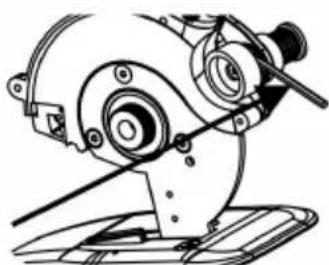

Przytrzymaj zewnętrzną część koła ręką i włóż śrubę w odpowiednie miejsce. otwór na wale, zablokuj koło, a następnie obróć je w kierunku wskazanym strzałką, zdejmij stare koło i wymień je na nowe.

Inspekcja i konserwacja

Wtrysk oleju: Aby zapewnić najlepszą wydajność i żywotność maszyny, należy zawsze utrzymywać zbiornik oleju smarującego w stanie oleistym, około 30-40 godzin po jednorazowym wstrzyknięciu oleju.

Szlifowanie noża: Upewnij się, że ostrze jest ostre. Uruchom maszynę tnącą, aby ostrze pracowało z najniższą prędkością. Nasadkę tarczy szlifierskiej noża szlifuje się poprzez lekkie dociskanie palcami, tak aby tarcza szlifierska i ostrze lekko się stykały, tarcza szlifierska i ostrze obracają się synchronicznie, aż krawędź noża będzie ostra, a narzędzie szlifierskie jest gotowe.

Wyczyść zanieczyszczenie olejem ściernicy: Gdy więcej zanieczyszczeń olejowych gromadzi się na powierzchni styku narzędzia ściernego ściernicy, co wpływa na działanie narzędzia ściernego, konieczne jest wyczyszczenie zanieczyszczeń olejem ściernicy na czas, wyjmij ściernicę i użyj papieru ściernego, aby ją wyczyścić. Demontaż

i sposobu montażu tarczy szlifierskiej, należy zapoznać się z niniejszą instrukcją.

Kontrola śruby montażowej: Aby zapewnić najlepszą wydajność i bezpieczeństwo pracy maszyny tnącej, należy sprawdzić, czy śruba montażowa jest prawidłowo dokręcona. Jeśli śruba jest luźna, należy ją natychmiast dokręcić ponownie. W przeciwnym razie może to doprowadzić do poważnych wypadków i upewnić się, że maszyna tnąca jest czysta i sucha.

Środki ostrożności

1. Miejsca pracy powinny być utrzymywane w czystości i porządku. Nie należy wnosić drobiazgów.
2. Temperatura otoczenia w miejscu pracy powinna wynosić -10°C - 45°C, a wilgotność względna powinna być mniejsza niż 85%.

3. Ostrze jest ostre. Dotykanie korpusu jest surowo zabronione. Proszę używać go ostrożnie po wyłączeniu zasilania. jest włączony, a dzieciom nie wolno się do niego zbliżać.

4. Gdy maszyna nie pracuje, osłona noża powinna być ustawiona w najniższej pozycji.

5. Przed użyciem produktu należy dokonać jego wizualnej kontroli, aby upewnić się, że urządzenie zabezpieczające działa prawidłowo i że montaż śruby i ostrza jest bezpieczny.

6. Jeśli opór cięcia jest duży i cięcie nie jest płynne, nie należy naciskać mocno na cięcie. Należy sprawdzić, czy ostrze jest ostre i czy materiał do cięcia nie jest zbyt gruby lub zbyt twardy.

7. Przed rozpoczęciem konserwacji upewnij się, że bateria zostałaione, zasilanie zostało odłączone, a czerwony wskaźnik zasilania jest wyłączony.

8. Oprócz rutynowej konserwacji, wymiany ostrzy i tarcz szlifierskich, nie wymieniaj żadnych innych części według własnego uznania.

9. Podłącz przewód uziemiający, aby zapewnić bezpieczeństwo.

Uwagi: Produkty firmy są stale udoskonalane, aby dostosować się do najnowszych osiągnięć technologicznych. Dlatego niektóre części mogą zostać udoskonalone bez wcześniejjszego powiadomienia. W celu udoskonalenia, specyfikacje zawarte w niniejszej instrukcji nie mogą zostać zmienione bez wcześniejjszego powiadomienia.

Adres użytkownika
Model
Firma Sprzedażowa
Seria nr.
Firma Sprzedażowa
Opis usterki
Data produkcji
Data zakupu

Zaangażowanie w jakość usług

Ten produkt zostanie naprawiony bezpłatnie w ciągu dwóch lat, jeśli jest w normalnym użytkowaniu i nie wystąpią żadne uszkodzenia spowodowane przez człowieka od daty opuszczenia fabryki. Klienci mogą poinformować producenta telefonicznie, listownie i innymi nowoczesnymi środkami komunikacji, jeśli mają potrzeby serwisowe w trakcie użytkowania produktu, a producent może udzielić odpowiedzi w ciągu 24 godzin.

Nieautoryzowana konserwacja, modyfikacja lub wymiana usług, które nie podlegają gwarancji fabrycznej
