BRUKSANVISNING RCS-100B Vevor

INGA.	Delarnas namn	INGA.	Delarnas namn	INGA.	Delarnas namn
1	Körhandtag	17	Huvudkontrollpanel	32	Tvåstegsmutter
2	14,8vLi-ion batteri	18	Hallpanel	33	M3*6Stegskruv
3	Shapener ram	19	LED-ljus	34	Under kniv fjäder
4	Tryckfjäder	20	M4*8 Skruv	35	Under kniven
5	Gringhjul	21	Standard	36	Roller
6	Knapppanel	22	Kniv	37	M3*5 Skruv
7	M3*10Själgängande skruv	23	Skydda	38	Rullaxel (bak)
8	Uttagskontakt	24	Oljefilt	39	Knivskydd
9	M4*12Kombinationsskruv	25	Kinfer Oiler	40	Separator
10	4*20Inner sexkantskruv	26	Tryckfjäder	41	M5*6Inre sexkantskruv
11	M4Nut	27	Skruv för smörjmedel	42	M3*4Sänkskruv
12	ÿ28Etikett	28	M3*10Kombinationsskruv	43	Laddare
13	M3*8*4Skruva	29	Bladtryckplatta	44	Intern sexkantnyckel
14	M3*10 Skruv	30	4,5*9*0,8Terminalplatta	45	Olja
15	Täcka	31	M5*7Inre sexkantskruv	46	Fjärilsnyckel
16	M3*26 Sexkantskruvisolerad pelare			47	Chassi

Denna produkt använder servomotorn med mikro-stort vridmoment för att driva bladet direkt, växellös transmissionsmekanism, den har fördelar för energibesparing, miljöskydd, säkerhet, lätt, hållbar och så vidare, den är en pionjär inom den internationella industrin och har helt oberoende intellektuell äganderätt.

Denna produkt implementerar standardkraven för T/ZZB 0788-2018 "Direct Drive Round Cutter Cutting Machine", och uppfyller kraven för EMC/LVD/MD-certifiering.

ÿ Kontrollera packlistan innan du packar upp Lista

Inga.	Beskrivning	Antal Nr Beskrivning Butterfly			Kvantitet
1	Servoskärmaskin	1 SET	6	skiftnyckel	1 st
2	Litiumbatteri	2 SET	7	M3 invändig sexkantsnyckel	1 st
3	Laddare	1 st	8	Sandpapper	1 st
4	Slipskiva	1 st	9	Intyg om godkännande	1 st
5	Smörjolja	1 st	10	Instruktioner	1 st

Parameterlista

Modell	spänning	Effekt	Hastighet	Batterikapacitet	Laddningstid	Laddningsström
RCS-100B	14,8V	3,6-150W 800\950\1100\1250\1400 RPM		2500mAh	120 minuter	2A
RCS-110B	14,8V	3,6-150W 800\950\1100\1250\1400 RPM		2500mAh	120 minuter	2A
RCS-125B	14,8V	3,6-180W 800\950\1100\1250\1400 RPM		2500mAh	120 minuter	2A

Steg 1 Installation av litiumbatteri: Innan du installerar litiumbatteriet, håll strömbrytaren i "O"-läget och installera litiumbatteriet i batterifacket på skärmaskinen. Var uppmärksam på isättningsriktningen för batteriet, batterisplintlås, som visas på bild 1

Step2Power on: Växla till "—" stängd strömförsörjning, rött ljus; dubbelklicka på "multi function key", rund kniv 800rpm drift.

Steg 3 Stäng av: Växla till "O", koppla bort strömförsörjningen.

Step4Adjust Speed : när du kör, klicka på "multi function nyckel", hastighet kan utföras. Klicka på "flerfunktionstangent" cirkulationshastighet inom 800/950/1100/1250/1400 rpm

Steg 5 Slå på/av: LED-lamporna. Tryck på multifunktions knappen i 3 sekunder för att tända LED-lampan och tryck 3 sekunder för att stänga av LED-lampan.

Steg 6: Skärning.: Låt först strömförsörjningen vara i stängt tillstånd, dra knivskyddet till lämpligt läge, starta skärkniven, justera till lämplig hastighet, skäroperation. Vid skärning ska kroppsdelen tas bort från bladet för att inte skadas.

Steg 7 Laddning av litiumbatteri: Sätt i laddaren i lämpligt eluttag, den gröna lampan lyser och litiumbatteriet sätts in i laddningstanken i den föreskrivna riktningen.

Efter 120 minuters laddning kommer laddaren att laddas och strömförsörjningen kopplas ur.

Guide för byte av blad och slipskivor

Viktiga tips: Innan du byter knivar eller slipskivor måste litiumbatterierna tas bort för att säkerställa att maskinen är avstängd (den röda strömlampan ovanför handtaget slocknar), och utbyte är strängt förbjudet under villkoret av ström på.

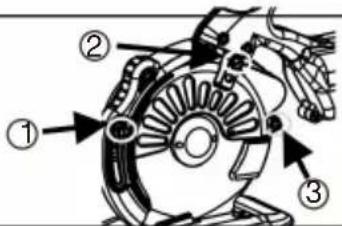

Steg 1: Ta bort de tre bultarna på skölden och ta bort skölden.

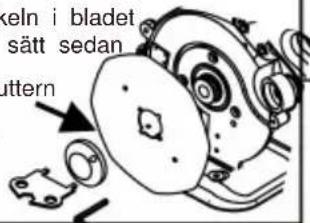

Steg 3: Sätt in den inre sexkantsnyckeln i bladet och hålet på stativplattan, lås bladet, sätt sedan

in fjärilsnyckeln i läsmuttern, lossa muttern moturs och ta bort det gamla bladet.

keln i bladet sätt sedan pattern

Steg 2: Rikta in positioneringshålen på bladet med positioneringshålen på ryggkudden.

Steg 4: Installera ett nytt blad. Observera att bladets placeringsspår matchar bladets placeringsspets.

servera alt dets

ÿByt ut slipskivan

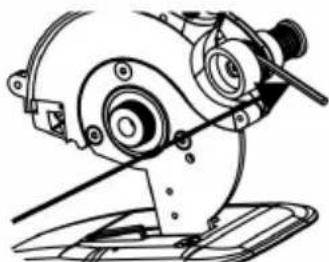

Håll i hjulets yttre cirkel med handen, sätt in bulten i positioneringen hål på axeln, lås hjulet, rotera sedan i pilens riktning, ta bort det gamla hjulet och byt ut det mot ett nytt.

Inspektion och underhåll

ÿOljeinsprutning: För att säkerställa bästa prestanda och livslängd för maskinen, håll alltid smörjoljebehållaren i ett oljigt tillstånd, cirka 30-40 timmars oljeinjektion en gång.

ÿSlipkniv: Se till att bladet är vasst. Starta skärmaskinen för att få bladet att köra på lägsta hastighet. Sliphjulslocket på fräsen slipas genom fingerlätt sidpressning, så att slipskivan och bladet berör något, slipskivan och bladet roterar synkront tills skärkanten är skarp, slipverktyget är färdigt.

ÿ Rengör slipskivans oljeföroreningar: När mer oljeföroreningar avsätts på kontaktytan på slipskivans slipverktyg påverkar slipverktygets funktion, är det nödvändigt att rengöra oljeföroreningarna på slipskivan i tid, ta bort slipskivan och använda slipning papper för att rengöra den. Demontering

och monteringsmetod för slipskivor, vänligen se denna manual.

ÿInspektion av installationsskruv: För att säkerställa bästa prestanda och driftsäkerhet för skärmaskinen är det nödvändigt att kontrollera om installationsskruven är ordentligt åtdragen. Om skruven är lös ska den omedelbart dras åt igen. Annars kommer det att leda till allvarliga olyckor och säkerställa att skärmaskinen är ren och torr.

Säkerhetsåtgärder

1. Arbetsplatser ska hållas rena och snygga, inga diverse..
2. Omgivningstemperaturen på arbetsplatsen bör vara -10 C - 45 C, och den relativa luftfuktigheten bör vara mindre än 85%.
3. Bladet är vasst. Det är strängt förbjudet att röra kroppen. Använd den försiktigt efter strömmen är påslagen och barn är förbjudna att närma sig.
4. När maskinen inte fungerar ska skärskyddet hållas i det lägsta läget.
5. Innan du använder produkten, vänligen inspektera den visuellt för att säkerställa att säkerhetsanordningen är normal och att monteringen av skruv och blad är säker.
6. Om skärmotståndet är stort och skärningen inte är jämn, bör skärkraften inte pressas hårt. Det är nödvändigt att kontrollera om bladet är vasst och om skärmaterialet är för tjockt eller för hårt.
7. Innan underhåll, se till att batteriet är borttaget och att strömförsörjningen är avstängd och att den röda strömindikatorn är släckt.
8. Utöver rutinunderhåll, byte av blad och slipskivor, byt inte ut några andra delar efter behag.
9. Anslut jordledningen för att garantera säkerheten.

Anmärkningar: Företagets produkter förbättras när som helst för att anpassa sig till de senaste tekniska framstegen. Därför kan vissa delar förbättras utan föregående meddelande. För förbättringar, specifikationerna i denna handbok får inte ändras utan föregående meddelande.

Användarens adress
Modell
Försäljningsföretag
Serie nr.
Försäljningsföretag
Felbeskrivning
Tillverkningsdatum
Inköpsdatum

Kvalitetsserviceåtagande

Denna produkt kommer att repareras kostnadsfritt inom två år när den är i normal användning och inga konstgjorda skador uppstår från det datum då den lämnade fabriken. Kunder kan informera tillverkaren via telefon, brev och annan modern kommunikation om de har servicebehov i processen att använda produkten, och tillverkaren kan ge bearbetningssvar inom 24 timmar.

Otillåtet underhåll, modifiering eller utbyte av tjänster som inte kommer att omfattas av fabriksgarantin
