TJBP5002SB-HEX - Jack Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cric à boulonner pour remorque
Marque	Vevor
Modèle	TJBP5002SB-HEX
Capacité de charge	5000 lb (2268 kg)
Type de montage	Boulonné
Type de manivelle	Latérale (side wind)
Plage de hauteur	15,4 - 29,7 pouces (391 - 754 mm)
Course de la vis	14,3 pouces (363 mm)
Taille du pied	6,8 x 3,93 pouces (173 x 100 mm) rectangulaire
Matériau principal	Acier
Fonction principale	Soulever et abaisser l'attelage de la remorque verticalement
Utilisation	Sur surface plane, dure et horizontale
Entretien	Nettoyage occasionnel avec eau savonneuse, lubrification annuelle des engrenages et bagues avec graisse automobile
Sécurité	Ne pas dépasser la capacité, ne pas utiliser pour changement de pneu, ne pas soulever sous charge, utiliser avec goupille de sécurité
Contenu de la boîte	Cric, poignée, plaque de connexion, 2 plaques de montage, 4 boulons avec écrous, 4 joints, manuel d'utilisation
Réparabilité	Pièces détachées disponibles via support Vevor
Garantie	Certificat de garantie électronique sur www.vevor.com/support

FOIRE AUX QUESTIONS - TJBP5002SB-HEX Vevor

Comment installer le cric sur la remorche ?

Montez le cric selon le schéma fourni en fixant la plaque de montage avec les boulons et écrous nylock fournis. Serrez fermement et vérifiez régulièrement le serrage. Il est recommandé de raccorder la remorque au véhicule tracteur pour assurer la sécurité pendant le montage.

Comment soulever la remorque ?

Tournez la poignée dans le sens des aiguilles d'une montre pour soulever la remorque. Assurez-vous que la surface est plane et dure. Ne dépassez jamais la capacité de charge de 5000 lb.

Comment abaisser la remorque ?

Tournez la poignée dans le sens inverse des aiguilles d'une montre pour abaisser la remorque. Veillez à ce que la remorque soit stable et que personne ne se trouve sous la charge.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours des lunettes de protection, n'utilisez le cric que sur une surface plane et dure, ne dépassez pas la capacité de 5000 lb, ne soulevez jamais pour un changement de pneu, ne laissez personne sous la charge, et insérez toujours la goupille de sécurité dans le pied de support.

Quelle est la capacité de charge maximale ?

La capacité maximale est de 5000 livres (2268 kg). Ne jamais dépasser cette limite.

Puis-je utiliser ce cric pour changer un pneu ?

Non, ce cric est conçu uniquement pour le mouvement vertical de la remorque et non pour le changement de pneu ou l'entretien sous la remorque. Utilisez un cric adapté.

Comment entretenir le cric ?

Nettoyez-le occasionnellement avec de l'eau savonneuse douce et lubrifiez les points de pivot avec de l'huile légère. Au moins une fois par an, retirez le couvercle du cric et appliquez de la graisse automobile sur l'engrenage interne en tournant la manivelle pour répartir. En environnement marin, rincez à l'eau douce.

Que faire si la manivelle devient dure à tourner ?

Cela peut indiquer un manque de lubrification. Suivez la procédure d'entretien annuelle : appliquez de la graisse automobile sur l'engrenage interne et lubrifiez les bagues. Vérifiez également que les tubes ne sont pas pliés ou endommagés.

Puis-je utiliser le cric sur un sol incliné ?

Non, le cric doit être utilisé sur une surface plane, horizontale et dure capable de supporter la charge. L'utilisation sur un sol incliné peut entraîner un basculement ou une défaillance.

Où trouver l'assistance technique ou la garantie ?

L'assistance technique et le certificat de garantie électronique sont disponibles sur le site www.vevor.com/support. Conservez le manuel pour référence.

MODE D'EMPLOI TJBP5002SB-HEX Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

CRIC À BOULONNER

MODÈLE : TJBP5002SB-HEX

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

CRIC À BOULONNER

MODÈLE : TJBP5002SB-HEX

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SÉCURITÉ

WARNING

1. Le symbole « AVERTISSEMENT » ci-dessus est un signe qu'un service ou une maintenance la procédure comporte un risque de sécurité et peut entraîner la mort ou des blessures graves si elle n'est pas effectuée en toute sécurité et dans les paramètres énoncés dans la présente manuel.
2. Portez toujours des lunettes de protection lorsque vous effectuez des travaux d'entretien ou de maintenance. au véhicule. D'autres équipements de sécurité à prendre en compte seraient des protections auditives protection, des gants et éventuellement un écran facial complet, selon la nature du service.
3. Ne laissez jamais une personne non familière avec ce produit installer, utiliser ou entretenir ce produit.
4. Ne soulevez ou ne nivelez jamais la remorque sans un repose-pied correctement installé.
5. Ne jamais actionner le cric ou atteler la remorque sans empêcher la remorque de bouger. de rouler.
6. N'exercez jamais de forces latérales excessives sur le cric de la remorque.
7. Ne laissez jamais personne, y compris l'opérateur, mettre des parties du corps sous le cric de la remorque ou sous la charge supportée pendant le fonctionnement du cric.
8. Ne jamais dépasser la capacité de charge!
9. N'utilisez jamais un cric de remorque pour soulever la remorque en vue d'un entretien ou d'un changement de pneu.
10. Ne déplacez jamais la remorque avant que le cric de la remorque ne soit complètement rétracté.
11. Gardez les enfants et les spectateurs éloignés de la zone de travail pendant Utilisation de l'outil. Ne laissez pas les enfants manipuler le cric.
12. Il doit être utilisé sur des surfaces planes, horizontales et dures capables de supporter une charge.
13. N'utilisez pas de blocs pour augmenter la garde au sol.
14. Lorsque vous utilisez le pied ou la jambe tombante, assurez-vous que la goupille fournie est entièrement inséré à travers les deux côtés de la chambre à air et du tube de descente avant d'utiliser le cric.
15. Si le cric de la remorque est doté d'un pied de support, n'essayez jamais de régler le pied de support. lorsqu'il y a une charge sur le cric.

Note:

1. Le cric est conçu uniquement pour le mouvement vertical de la remorque.

2. Un levage rapide et continu n'est pas recommandé pour éviter l'échauffement des engrenages et réduire la durée de vie.

MODÈLE ET PARAMÈTRES

	TJBP5002SB-HEXModèle
Capacité	5000 livres
Type de support de montage	Support de montage boulonné
Type de manivelle	Vent latéral
Gamme	15,4-29,7 pouces
Course de la vis	14,3 pouces
Taille du pied	6,8 x 3,93" (rectangulaire)

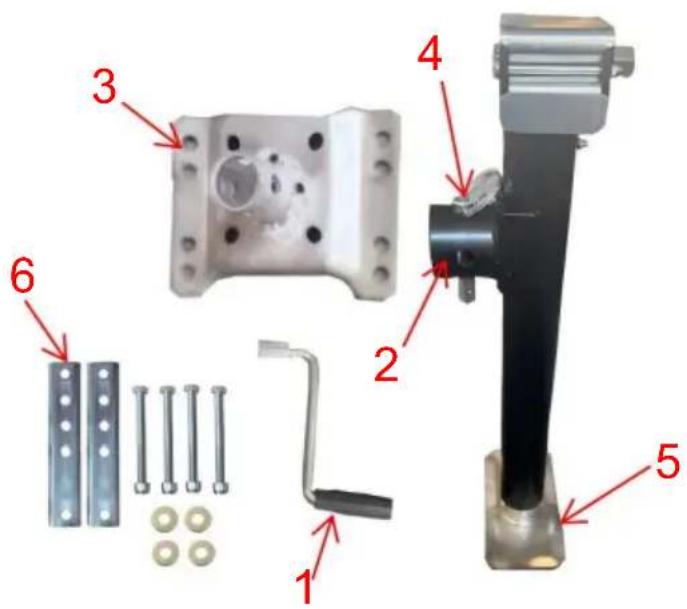

SCHÉMA DE STRUCTURE

1. Poignée 2. Tube femelle
2. Plaque de connexion

3. Plaque de pied

4. Épingle

5. Accessoires de montage

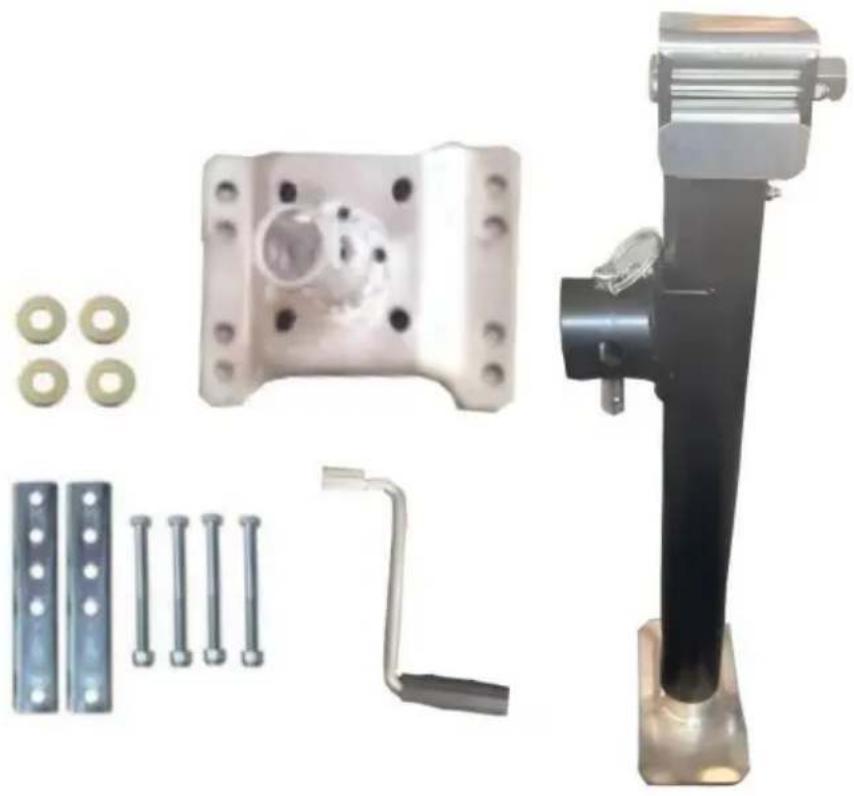

COMPOSANTS

	Image NomNon.		Quantité
1		Jack	1
2		Poignée	1
3		Plaque de connexion	1
4		Plaque de montage	2
5		Boulon (y compris l'écrou)	4
6		Joints	4
7		Manuel d'utilisation	1

ASSEMBLÉE

L'image est seulement indicative.

1. Lors du montage du cric de remorque, il est préférable de le raccorder au véhicule tracteur pour assurez-vous que la remorque est sécurisée.
2. Montez le cric selon le schéma ci-dessus.
3. Assurez-vous que les boulons et les écrous nylock sont bien serrés.
4. (Vérifiez régulièrement que les boulons et les écrous nylock sont bien serrés) serré.)

OPÉRATION

1. Tournez la poignée dans le sens des aiguilles d'une montre pour soulever.
2. Tournez la poignée dans le sens inverse des aiguilles d'une montre pour l'abaisser.

Remarque : N'oubliez pas que le cric ne doit pas gêner le véhicule ou la remorque lors des virages ou du passage sur des dos d'âne, des rampes de mise à l'eau, etc.

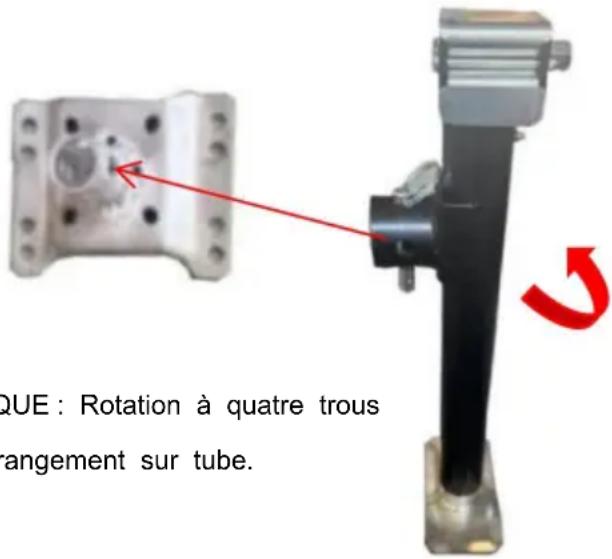

QUE : Rotation à quatre trous rangement sur tube.

REMARQUE : Rotation à quatre trous cric de rangement sur tube.

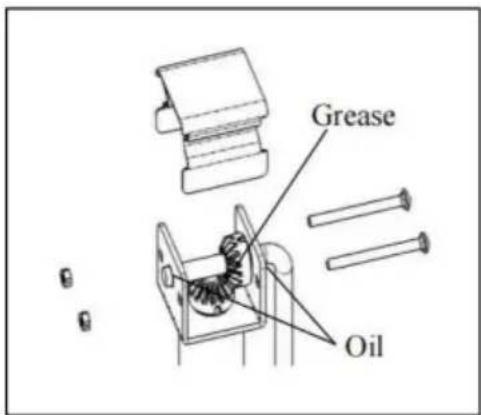

ENTRETIEN

1. Nettoyage occasionnel avec de l'eau et du savon doux ainsi qu'une huile légère la lubrification des points de pivot prolongera les performances de pointe et apparence.
2. Vérifiez régulièrement si les vis sont desserrées.
3. Avant chaque utilisation, inspectez les tubes du cric et remplacez-les s'ils sont pliés ou endommagé.
4. Les procédures suivantes doivent être effectuées au moins une fois par an :
5. L'engrenage interne et les bagues du cric doivent être maintenus lubrifiés.

Appliquez une petite quantité de graisse automobile sur l'engrenage interne en retirant le couvercle du cric. Faites tourner la manivelle du cric pour répartir la graisse uniformément. Si ce produit est utilisé dans un environnement marin, rincez l'ensemble du cric et les bagues à l'eau douce et appliquez du lubrifiant neuf.
