Productsoort	Boutkrik voor aanhangwagen
Merk	Vevor
Model	TJBP5002SB-HEX
Laadvermogen	5000 lb (2268 kg)
Montagetype	Boutmontage
Kruktype	Zijdelingse (side wind)
Hoogtebereik	15,4 - 29,7 inch (391 - 754 mm)
Schroefslag	14,3 inch (363 mm)
Voetgrootte	6,8 x 3,93 inch (173 x 100 mm) rechthoekig
Hoofdmateriaal	Staal
Hoofdfunctie	De koppeling van de aanhangwagen verticaal heffen en laten zakken
Gebruik	Op een vlak, hard en horizontaal oppervlak
Onderhoud	Af en toe reinigen met zeepwater, jaarlijkse smering van tandwielen en bussen met autovet
Veiligheid	Niet overschrijden van capaciteit, niet gebruiken voor bandwissel, niet heffen onder belasting, gebruiken met veiligheidspen
Inhoud van de doos	Krik, handgreep, verbindingsplaat, 2 montageplaten, 4 bouten met moeren, 4 ringen, gebruikershandleiding
Repareerbaarheid	Onderdelen verkrijgbaar via Vevor ondersteuning
Garantie	Elektronisch garantiecertificaat op www.vevor.com/support

Veelgestelde vragen - TJBP5002SB-HEX Vevor

Hoe installeer ik de krik op de aanhangwagen?

Monteer de krik volgens het meegeleverde schema door de montageplaat te bevestigen met de meegeleverde bouten en nylock-moeren. Stevig aandraaien en regelmatig de spanning controleren. Het wordt aanbevolen om de aanhangwagen aan het trekkende voertuig te koppelen voor veiligheid tijdens de montage.

Hoe de aanhangwagen heffen?

Draai de handgreep met de klok mee om de aanhangwagen te heffen. Zorg ervoor dat het oppervlak vlak en hard is. Overschrijd nooit het laadvermogen van 5000 lb.

Hoe de aanhangwagen laten zakken?

Draai de handgreep tegen de klok in om de aanhangwagen te laten zakken. Zorg ervoor dat de aanhangwagen stabiel is en dat niemand zich onder de belasting bevindt.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd een veiligheidsbril, gebruik de krik alleen op een vlak en hard oppervlak, overschrijd de capaciteit van 5000 lb niet, gebruik nooit voor een bandwissel, laat niemand onder de belasting en steek altijd de veiligheidspen in de steunvoet.

Wat is het maximale laadvermogen?

Het maximale laadvermogen is 5000 pond (2268 kg). Deze limiet nooit overschrijden.

Kan ik deze krik gebruiken voor een bandwissel?

Nee, deze krik is alleen ontworpen voor verticale beweging van de aanhangwagen en niet voor bandwissel of onderhoud eronder. Gebruik een geschikte krik.

Hoe onderhoud ik de krik?

Reinig het af en toe met milde zeepwater en smeer de draaipunten met lichte olie. Minstens één keer per jaar de deksel van de krik verwijderen en autovet aanbrengen op de interne tandwielen terwijl je de kruk draait om het te verdelen. In maritieme omgeving, naspoelen met zoet water.

Wat te doen als de kruk moeilijk draait?

Dit kan duiden op een gebrek aan smering. Volg de jaarlijkse onderhoudsprocedure: breng autovet aan op de interne tandwielen en smeer de bussen. Controleer ook of de buizen niet verbogen of beschadigd zijn.

Kan ik de krik op een hellend oppervlak gebruiken?

Nee, de krik moet worden gebruikt op een vlak, horizontaal en hard oppervlak dat de belasting kan dragen. Gebruik op een hellend oppervlak kan leiden tot kantelen of defect.

Waar vind ik technische ondersteuning of garantie?

Technische ondersteuning en het elektronische garantiecertificaat zijn beschikbaar op de website www.vevor.com/support. Bewaar de handleiding voor referentie.

GEBRUIKSAANWIJZING TJBP5002SB-HEX Vevor

Technische ondersteuning en e-garantiecertificaat

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt.

Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

BOLT-ON KRIK

MODEL: TJBP5002SB-HEX

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

WARNING

1. Het bovenstaande symbool "WAARSCHUWING" is een teken dat er een service- of onderhoudsbeurt nodig is procedure brengt een veiligheidsrisico met zich mee en kan de dood of ernstig letsel tot gevolg hebben indien niet veilig en binnen de in dit artikel uiteengezette parameters uitgevoerd handmatig.
2. Draag altijd een oogbescherming wanneer u service of onderhoud uitvoert naar het voertuig. Andere veiligheidsuitrusting om te overwegen zou gehoorbescherming zijn bescherming, handschoenen en eventueel een volledig gelaatsscherm, afhankelijk van de aard van de dienst.
3. Laat nooit iemand die niet bekend is met dit product het product installeren, bedienen of dit product onderhouden.
4. Til of nivelleer de aanhanger nooit zonder een correct geïnstalleerde voetplaat.
5. Draai de krik nooit aan en koppel de aanhanger nooit aan zonder de aanhanger tegen te houden. van het rollen.
6. Oefen nooit buitensporige zijwaartse krachten uit op de aanhangwagenkrik.
7. Laat nooit iemand, inclusief de bediener, lichaamsdelen in het apparaat steken. onder de aanhangwagenkrik of de ondersteunde last tijdens het krikken.
8. Overschrijd nooit het draagvermogen!
9. Gebruik nooit een aanhangwagenkrik om de aanhangwagen op te tillen voor onderhoud of het verwisselen van een band.
10. Verplaats de aanhanger nooit voordat de aanhangersteun volledig is ingetrokken.
11. Houd kinderen en omstanders uit de buurt van het werkgebied terwijl u het bedienen van het gereedschap. Laat kinderen niet met de krik omgaan.
12. Het is bedoeld voor gebruik op vlakke, vlakke, harde oppervlakken die een last kunnen dragen.
13. Gebruik geen blokken voor extra bodemvrijheid.
14. Zorg ervoor dat de meegeleverde pen goed vastzit wanneer u de drop foot of drop leg gebruikt. volledig ingebracht door beide zijden van de binnenbuis en de valbuis voordat u de krik gebruikt.
15. Als de aanhangwagenkrik een neerklapbare poot heeft, probeer dan nooit de neerklapbare poot aan te passen wanneer er een last op de krik rust.

Opmerking:

1. De krik is alleen ontworpen voor verticale verplaatsing van de aanhangwagen.

2. Snel en continu heffen wordt afgeraden om verhitting van de tandwielen te voorkomen en de levensduur verkorten.

MODEL EN PARAMETERS

	TJBP5002SB-HEXModel
Capaciteit	5000 pond
Montagebeugel type	Opschroefbare montagebeugel
Krukastype	Zijwind
Bereik	15,4-29,7 inch
Schroefverplaatsing	14,3 inch
Voetmaat	6,8x3,93" (rechthoek)

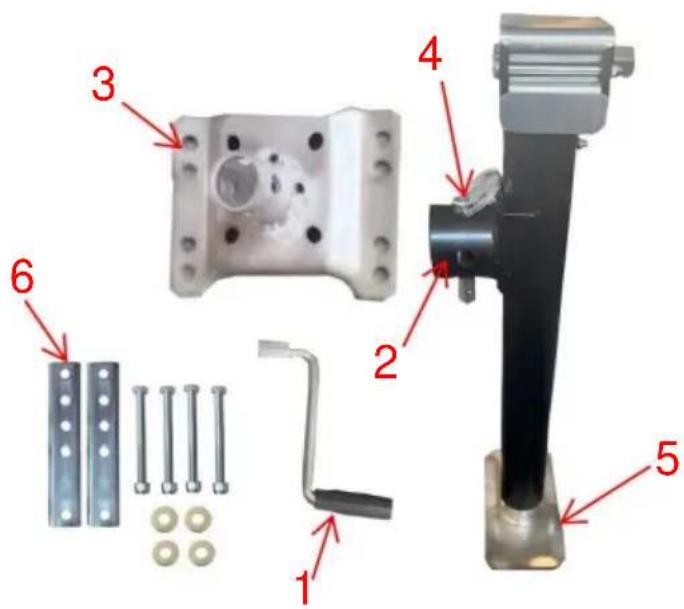

STRUCTUURDIAGRAM

1. Handvat
2. Verbindingsplaat

3. Voetplaat

4. Vrouwelijke buis

5. Vastpinnen

6. Montagefittingen

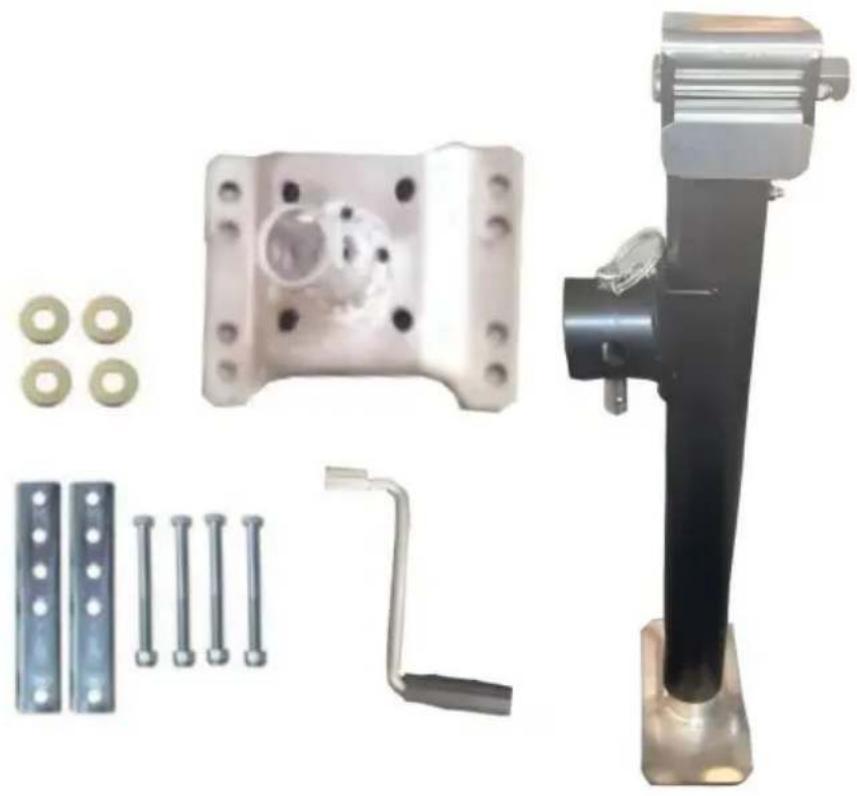

COMPONENTEN

Nee.	Afbeelding	Naam	Hoeveelheid
1		krik	1
2		Hendel	1
3		Verbindingsplaat	1
4		Montageplaat	2
5		Bout (inclusief moer)	4
6		Pakkingen	4
7		Gebruiksaanwijzing	1

MONTAGE

De afbeelding is slechts indicatief.

Montage van de pakkingen.

1. Bij het monteren van een aanhangwagenkrik is het het beste om deze aan het trekkende voertuig te bevestigen Zorg ervoor dat de aanhanger stevig staat.
2. Monteer de krik volgens de bovenstaande tekening.
3. Zorg ervoor dat de bouten en borgmoeren goed vastzitten.
4. (Controleer regelmatig of de bouten en borgmoeren goed vastzitten) nauw.)

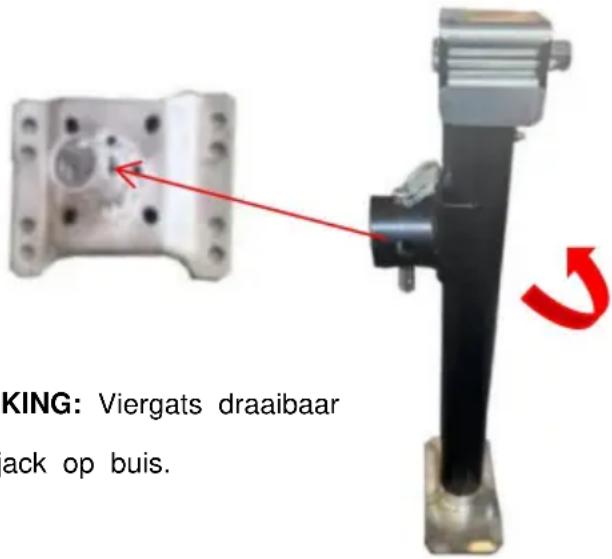

WERKING

1. Draai de hendel met de klok mee om hem omhoog te brengen.
2. Draai de hendel tegen de klok in om te laten zakken.

Let op: Vergeet niet dat de krik het voertuig of de aanhanger niet mag hinderen bij het nemen van bochten of het passeren van verkeersdrempels, aanlegsteigers, etc.

OPMERKING: Viergats draaibaar opslag jack op buis.

ONDERHOUD

1. Af en toe schoonmaken met milde zeep en water, samen met lichte olie Smering van draaipunten verlengt de piekprestaties en verschijning.

2. Controleer regelmatig of de schroeven loszitten.

3. Controleer voor elk gebruik de krikbuizen en vervang ze als ze verbogen zijn of beschadigd.

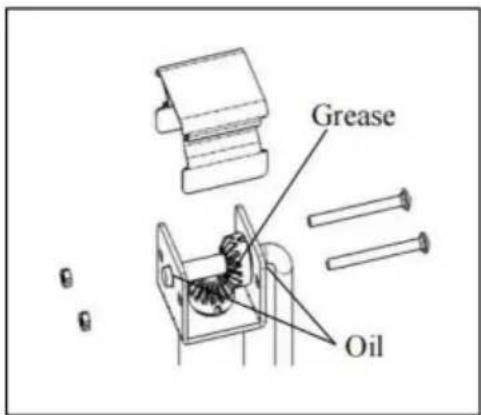

4. De volgende procedures dienen minimaal jaarlijks te worden uitgevoerd:

5. De interne vertanding en bussen van de krik moeten gesmeerd blijven.

Breng een kleine hoeveelheid autovet aan op de interne tandwielen door de krikkap te verwijderen. Draai de krikhendel om het vet gelijkmatig te verdelen. Als dit product in een maritieme omgeving wordt gebruikt, spoel dan de krikconstructie en bussen met zoet water en breng vers smeermiddel aan.
