BEDIENUNGSANLEITUNG TJBP5002SB-HEX Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

ANSCHRAUBBARER WAGENHEBER

MODELL: TJBP5002SB-HEX

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ANSCHRAUBBARER WAGENHEBER

MODELL:TJBP5002SB-HEX

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNING

1. Das Symbol „WARNUNG“ oben ist ein Zeichen dafür, dass ein Service oder eine Wartung Das Verfahren birgt ein Sicherheitsrisiko und kann zum Tod oder zu schweren Verletzungen führen wenn dies nicht sicher und innerhalb der in dieser Anleitung beschriebenen Parameter durchgeführt wird Handbuch.
2. Tragen Sie bei Service- und Wartungsarbeiten immer einen Augenschutz zum Fahrzeug. Weitere Sicherheitsausrüstung, die in Betracht gezogen werden sollte, sind Hörgeräte Schutz, Handschuhe und eventuell ein Vollgesichtsschutz, je nach Art der Dienstleistung.
3. Erlauben Sie niemals jemandem, der mit diesem Produkt nicht vertraut ist, die Installation, Bedienung oder Warten Sie dieses Produkt.
4. Heben Sie den Anhänger niemals an oder nivellieren Sie ihn nicht, wenn keine ordnungsgemäß installierte Fußplatte vorhanden ist.
5. Niemals die Stütze betätigen oder den Anhänger ankuppeln, ohne den Anhänger vom Rollen.
6. Üben Sie niemals übermäßige seitliche Kräfte auf die Stütze des Anhängers aus.
7. Erlauben Sie niemandem, auch nicht dem Bediener, Körperteile unter dem Anhängerstützfuß bzw. der Stützlast beim Stützfußbetrieb.
8. Überschreiten Sie niemals die Tragfähigkeit!
9. Verwenden Sie niemals einen Anhängerwagenheber, um den Anhänger für Wartungsarbeiten oder zum Reifenwechsel anzuheben.
10. Bewegen Sie den Anhänger niemals, bevor die Stütze vollständig eingefahren ist.
11. Halten Sie Kinder und Zuschauer vom Arbeitsbereich fern, während Bedienung des Werkzeugs. Erlauben Sie Kindern nicht, mit dem Wagenheber zu hantieren.
12. Es ist für den Einsatz auf flachen, ebenen, harten und tragfähigen Oberflächen vorgesehen.
13. Verwenden Sie keine Blöcke zur Erhöhung der Bodenfreiheit.
14. Bei Verwendung des Fallfußes oder Fallbeins ist darauf zu achten, dass der mitgelieferte Stift vollständig durch beide Seiten des Innenrohrs und des Fallrohrs eingeführt bevor Sie den Wagenheber benutzen.
15. Wenn der Anhängerheber ein Fallbein hat, versuchen Sie niemals, das Fallbein zu verstellen wenn der Wagenheber belastet ist.

Notiz:

1. Der Wagenheber ist nur für die vertikale Bewegung des Anhängers ausgelegt.

2. Schnelles und kontinuierliches Anheben wird nicht empfohlen, um eine Erwärmung des Getriebes zu vermeiden und die Lebensdauer verkürzen.

MODELL UND PARAMETER

	TJBP5002SB-HEXModell
Kapazität	5000 Pfund
Montagehalterungstyp	Anschraubbare Montagehalterung
Kurbeltyp	Seitenwind
Reichweite	15,4-29,7 Zoll
Schraubenweg	14,3 Zoll
Fußgröße	6,8 x 3,93 Zoll (Rechteck)

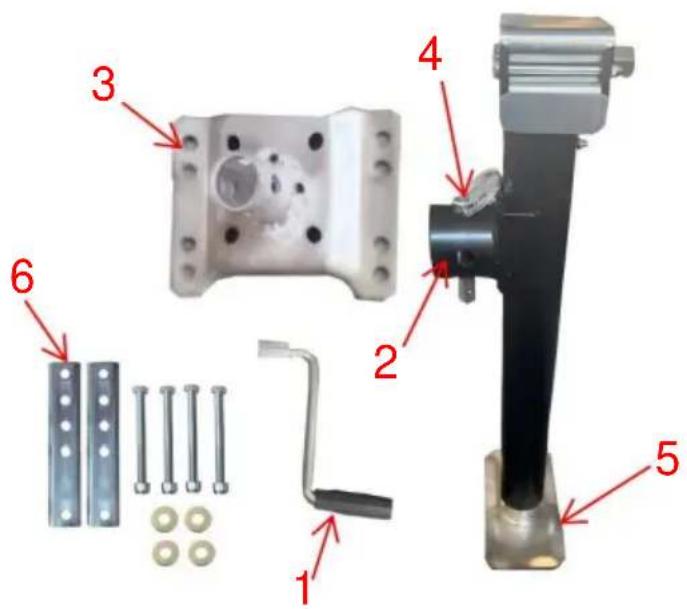

STRUKTURDIAGRAMM

1. Griff 2. Weibliches Rohr
2. Verbindungsplatte

3. Fußplatte

4. Anheften

5. Montagezubehör

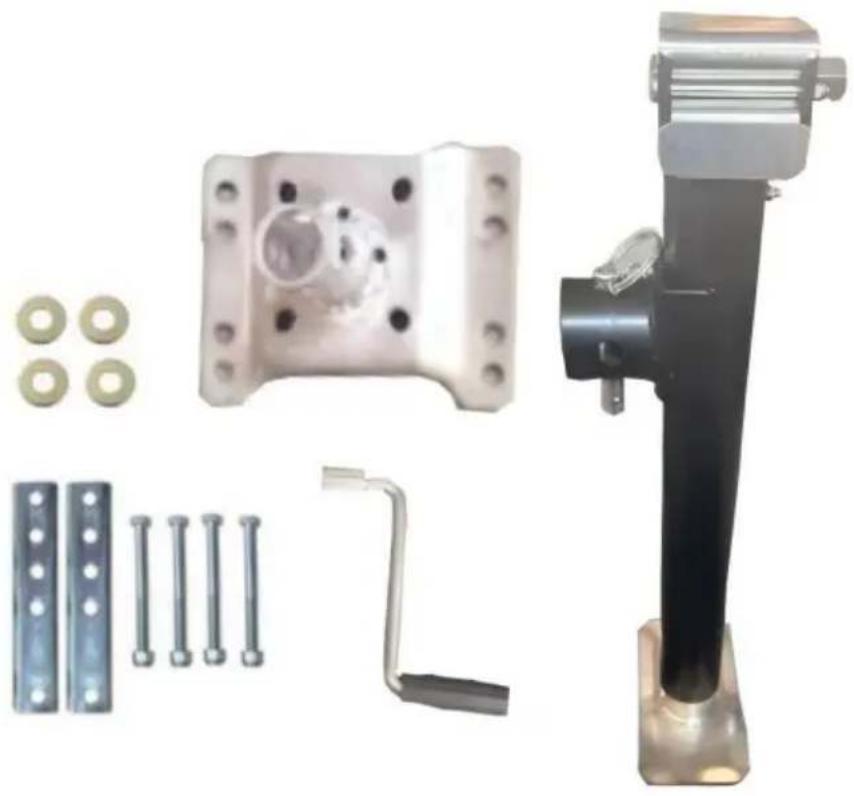

KOMPONENTEN

	Bild NameNEIN.		Menge
1		Jack	1
2		Handhaben	1
3		Anschlussplatte	1
4		Montageplatte	2
5		Schraube (inkl. Mutter)	4
6		Dichtungen	4
7		Bedienungsanleitung	1

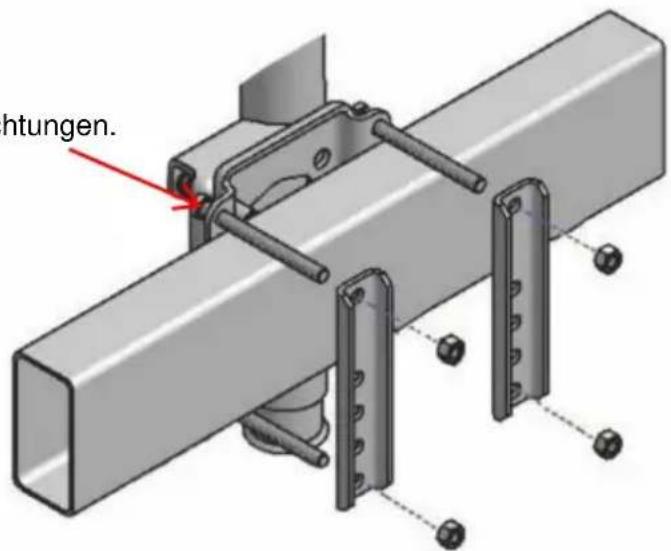

MONTAGE

Das Bild dient nur zur Veranschaulichung.

Montage der Dichtungen.

htungen.

1. Bei der Montage der Anhängerstütze ist es am besten, sie an das Zugfahrzeug anzuschließen, um Stellen Sie sicher, dass der Anhänger sicher ist.
2. Wagenheber gemäß oben stehender Zeichnung montieren.
3. Stellen Sie sicher, dass die Schrauben und Nylock-Muttern fest angezogen sind.
4. (Überprüfen Sie regelmäßig, ob die Schrauben und Muttern fest sitzen.
   eng.)

BETRIEB

1. Zum Anheben den Griff im Uhrzeigersinn drehen.
2. Zum Absenken den Griff gegen den Uhrzeigersinn drehen.

Hinweis: Denken Sie daran, dass der Wagenheber das Fahrzeug oder den Anhänger nicht behindern darf. beim Abbiegen oder Überfahren von Bremsschwellen, Bootsrampen usw.

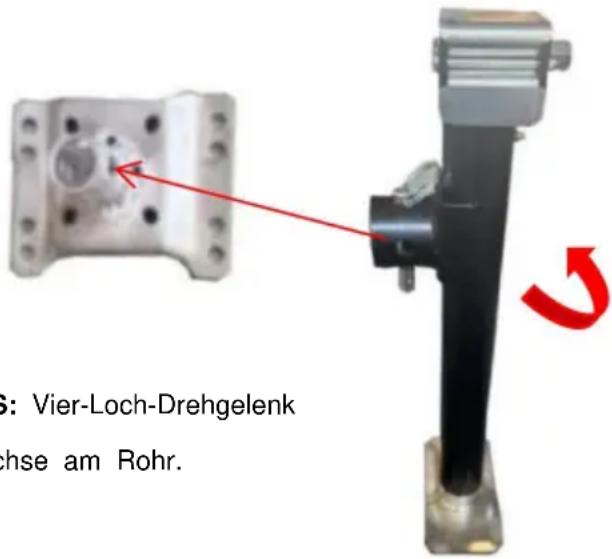

S: Vier-Loch-Drehgelenk chse am Rohr.

HINWEIS: Vier-Loch-Drehgelenk Lagerbuchse am Rohr.

WARTUNG

1. Gelegentliche Reinigung mit milder Seife und Wasser sowie leichtem Öl Die Schmierung der Drehpunkte verlängert die Spitzenleistung und Aussehen.
2. Überprüfen Sie regelmäßig, ob die Schrauben locker sind.
3. Überprüfen Sie vor jedem Gebrauch die Wagenheberrohre und ersetzen Sie sie, wenn sie verbogen oder beschädigt.

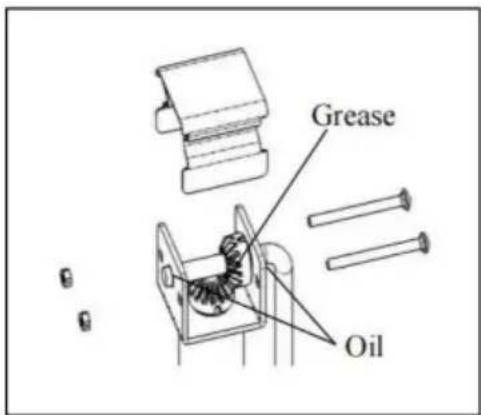

4. Die folgenden Verfahren sollten mindestens jährlich durchgeführt werden:
5. Die Innenverzahnung und die Buchsen des Wagenhebers müssen geschmiert bleiben.

Tragen Sie eine kleine Menge Autofett auf das Innengetriebe auf, indem Sie die Wagenheberabdeckung entfernen. Drehen Sie den Wagenhebergriff, um das Fett gleichmäßig zu verteilen. Wenn dieses Produkt in einer Meeresumgebung verwendet wird, spülen Sie die Wagenheberbaugruppe und die Buchsen mit Süßwasser und tragen Sie frisches Schmiermittel auf.
