Produkttyp	Bultdomkraft för släpvagn
Varumärke	Vevor
Modell	TJBP5002SB-HEX
Lastkapacitet	5000 lb (2268 kg)
Monteringstyp	Bultad
Vevtyp	Sidoindragen (side wind)
Höjdintervall	15,4 - 29,7 tum (391 - 754 mm)
Skruvens slaglängd	14,3 tum (363 mm)
Fotstorlek	6,8 x 3,93 tum (173 x 100 mm) rektangulär
Huvudmaterial	Stål
Huvudfunktion	Lyft och sänk släpvagnens dragkoppling vertikalt
Användning	På plan, hård och horisontell yta
Underhåll	Enstaka rengöring med tvålvatten, årlig smörjning av kugghjul och bussningar med fett för fordon
Säkerhet	Överskrid inte kapaciteten, använd inte för däckbyte, lyft inte under last, använd med säkerhetssprint
Förpackningens innehåll	Domkraft, handtag, anslutningsplatta, 2 monteringsplattor, 4 bultar med muttrar, 4 brickor, bruksanvisning
Reparerbarhet	Reservdelar finns via Vevors support
Garanti	Elektroniskt garantibevis på www.vevor.com/support

Vanliga frågor - TJBP5002SB-HEX Vevor

Hur installerar jag domkraften på släpvagnen?

Montera domkraften enligt medföljande schema genom att fästa monteringsplattan med de medföljande bultarna och nylockmuttrarna. Dra åt ordentligt och kontrollera åtdragningen regelbundet. Det rekommenderas att koppla släpvagnen till dragfordonet för att garantera säkerheten under monteringen.

Hur lyfter jag släpvagnen?

Vrid handtaget medurs för att lyfta släpvagnen. Se till att ytan är plan och hård. Överskrid aldrig lastkapaciteten på 5000 lb.

Hur sänker jag släpvagnen?

Vrid handtaget moturs för att sänka släpvagnen. Se till att släpvagnen är stabil och att ingen befinner sig under lasten.

Vilka säkerhetsåtgärder bör jag vidta?

Använd alltid skyddsglasögon, använd endast domkraften på plan och hård yta, överskrid inte kapaciteten på 5000 lb, lyft aldrig för däckbyte, låt ingen vara under lasten, och sätt alltid i säkerhetssprinten i stödfoten.

Vad är den maximala lastkapaciteten?

Den maximala kapaciteten är 5000 pund (2268 kg). Överskrid aldrig denna gräns.

Kan jag använda denna domkraft för att byta däck?

Nej, denna domkraft är endast avsedd för vertikal rörelse av släpvagnen och inte för däckbyte eller underhåll under släpvagnen. Använd en lämplig domkraft.

Hur underhåller jag domkraften?

Rengör den då och då med milt tvålvatten och smörj pivotpunkterna med lätt olja. Minst en gång om året, ta bort domkraftens lock och applicera fordonsfett på den inre växeln samtidigt som du vrider veven för att fördela. I marin miljö, skölj med sötvatten.

Vad gör jag om veven blir svår att vrida?

Det kan tyda på brist på smörjning. Följ den årliga underhållsproceduren: applicera fordonsfett på den inre växeln och smörj bussningarna. Kontrollera också att rören inte är böjda eller skadade.

Kan jag använda domkraften på lutande underlag?

Nej, domkraften ska användas på en plan, horisontell och hård yta som kan bära lasten. Användning på lutande underlag kan leda till vältning eller fel.

Var hittar jag teknisk support eller garanti?

Teknisk support och det elektroniska garantibeviset finns på webbplatsen www.vevor.com/support. Spara manualen för framtida referens.

BRUKSANVISNING TJBP5002SB-HEX Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

BOLT-ON-JACK

MODELL:TJBP5002SB-HEX

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

WARNING

1. "WARNING"-symbolen ovan är ett tecken på service eller underhåll proceduren innebär en säkerhetsrisk och kan orsaka dödsfall eller allvarlig skada om det inte utförs säkert och inom de parametrar som anges i detta manuell.

2. Använd alltid ögonskydd när du utför service eller underhåll till fordonet. Annan säkerhetsutrustning att överväga skulle vara hörsel skydd, handskar och eventuellt en hel ansiktsskärm, beroende på tjänstens karaktär.

3. Låt aldrig någon som inte är bekant med denna produkt installera, använda eller serva denna produkt.

4. Lyft eller nivellera aldrig släpvagnen utan en korrekt installerad fotplatta.

5. Veva aldrig domkraften eller koppla ihop släpet utan att hindra släpet från att rulla.

6. Utöva aldrig för stora sidokrafter på släpvagnens domkraft.

7. Tillåt aldrig någon, inklusive operatören, att sätta några kroppsdelar under släpvagnsdomkraften eller den stödda lasten under domkraftsdrift.

8. Överskrid aldriq lastkapaciteten!

9. Använd aldrig en domkraft för att lyfta släpet för service eller däckbyte.

10. Flytta aldrig släpet innan domkraften är helt indragen.

11. Håll barn och åskådare borta från arbetsområdet under tiden använda verktyget. Låt inte barn hantera domkraften.

12. Den är avsedd för användning på plana, jämna, hårda ytor som tål last.

13. Använd inte block för ytterligare markfrigång.

14. När du använder fallfoten eller droppbenet, se till att det medföljande stiftet är det helt införd genom båda sidor av innerröret och fallröret innan du använder domkraften.

15. Om släpvagnsdomkraften har ett fallben, försök aldrig justera fallbenet när det är någon belastning på domkraften.

Notera:

1. Domkraften är endast avsedd för vertikal rörelse av släpet.

2. Snabba och kontinuerliga lyft rekommenderas inte för att undvika växeluppvärmning och minska livslängden.

MODELL OCH PARAMETRAR

Modell	TJBP5002SB-HEX
Kapacitet	5000 lbs
Monteringsfäste Typ	Bolt-On monteringsfäste
Vevtyp	Sidovind
Räckvidd	15,4-29,7 tum
Skruvresor	14,3 tum
Fotstorlek	6,8 x 3,93" (rektangel)

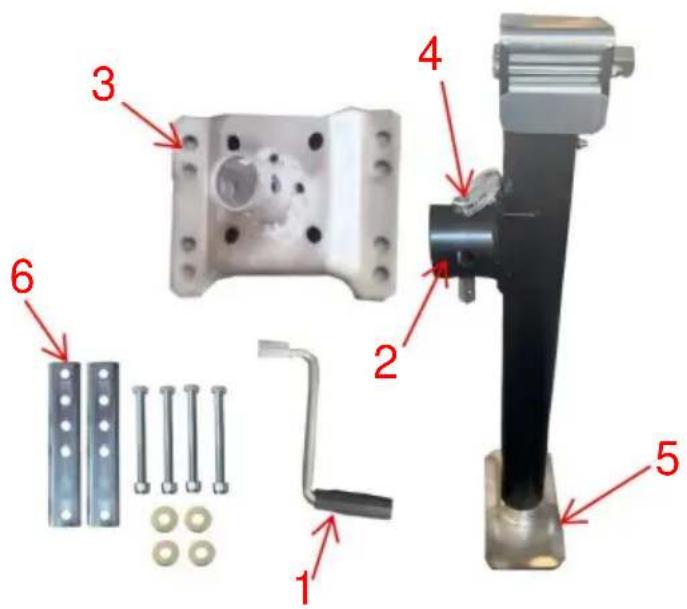

STRUKTURDIAGRAM

1. Handtag
2. Anslutningsplatta

3. Fotplatta

4. Honrör

5. Nåla

6. Monteringsbeslag

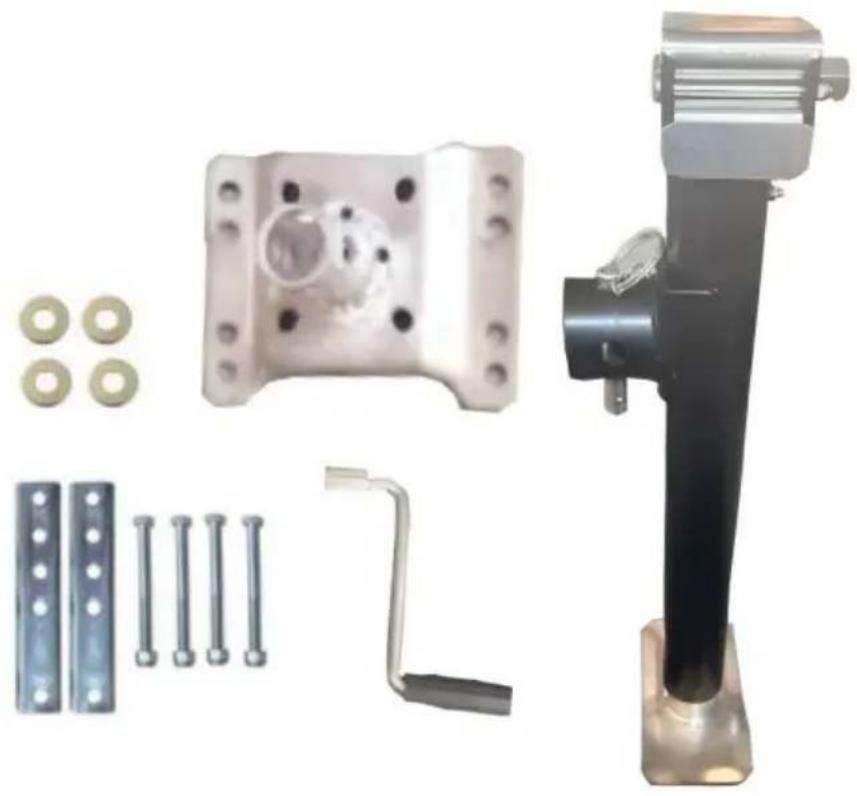

KOMPONENTER

Inga.	Bild	Namn	Antal
1		Jack	1
2		Hantera	1
3		Anslutningsplatta	1
4		Monteringsplatta	2
5		Bult (inklusive mutter)	4
6		Packningar	4
7		Användarmanual	1

MONTERING

Bilden är endast vägledande.

1. Vid montering av släpvagnsdomkraft är det bäst att koppla den till dragfordonet till se till att trailern är säker.
2. Montera domkraften baserat på ritningen som visas ovan.
3. Se till att bultar och nylåsmuttrar är ordentligt åtdragna.
4. (Kontrollera regelbundet för att se till att bultar och nylåsmuttrar sitter ordentligt stram.)

DRIFT

1. Vrid handtaget medurs för att höja.
2. Vrid handtaget moturs för att sänka.

Obs: Kom ihåg att domkraften inte får störa fordonet eller släpet när du svänger eller passerar farthinder, båtramper etc.

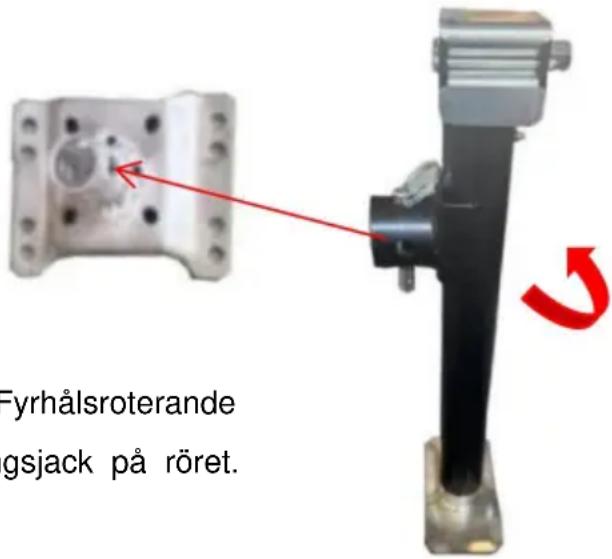

OBS: Fyrhålsroterande förvaringsjack på röret.

UNDERHÅLL

1. Enstaka rengöring med mild tvål och vatten tillsammans med lätt olja smörjning av pivotpunkter kommer att förlänga toppprestanda och utseende.
2. Kontrollera med jämna mellanrum om skruvarna är lösa.
3. Inspektera domkraftsrören före varje användning och byt ut dem om de är böjda eller skadad.

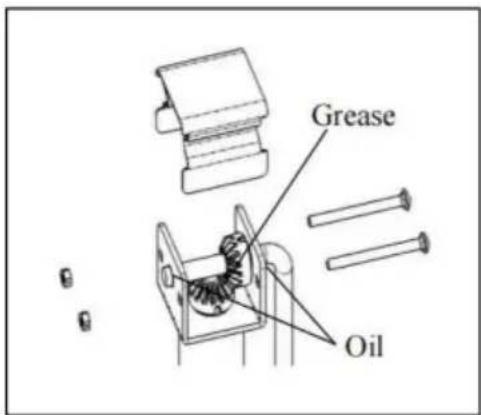

4. Följande procedurer bör utföras minst en gång per år:
5. Domkraftens inre utväxling och bussningar måste hållas smorda.

Applicera en liten mängd bilfett på den inre växeln genom att ta bort domkraftskåpan. Vrid på domkraftshandtaget för att fördela fettet jämnt. Om denna produkt används i en marin miljö, spola domkraftsenheten och bussningarna med sötvatten och applicera nytt smörjmedel.
