MANUALE UTENTE TJBP5002SB-HEX Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

JACK A BULLONE

MODELLO:TJBP5002SB-HEX

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

WARNING

1. Il simbolo "ATTENZIONE" sopra riportato è un segnale che è necessario un intervento di assistenza o manutenzione.

la procedura comporta un rischio per la sicurezza e può causare morte o lesioni gravi se non eseguito in modo sicuro e secondo i parametri stabiliti nel presente manuale.

1. Indossare sempre protezioni per gli occhi quando si eseguono interventi di assistenza o manutenzione

al veicolo. Altri dispositivi di sicurezza da considerare sarebbero l'udito protezione, guanti ed eventualmente una visiera completa, a seconda dell'natura del servizio.

1. Non consentire mai a nessuno che non abbia familiarità con questo prodotto di installare, utilizzare o

riparare questo prodotto.

1. Non sollevare o livellare mai il rimorchio senza il poggiapiedi correttamente installato.

2. Non azionare mai il cric o agganciare il rimorchio senza impedire al rimorchio di dal rotolamento.

3. Non esercitare mai forze laterali eccessive sul cric del rimorchio.

4. Non permettere mai a nessuno, compreso l'operatore, di mettere parti del corpo sotto il cric del rimorchio o sotto il carico supportato durante il funzionamento del cric.

5. Non superare mai la capacità di carico!

6. Non utilizzare mai un cric per sollevare il rimorchio per la manutenzione o la sostituzione degli pneumatici.

7. Non spostare mai il rimorchio prima che il cric sia completamente retratto.

8. Tenere i bambini e gli astanti lontani dall'area di lavoro mentre azionare l'utensile. Non permettere ai bambini di maneggiare il martinetto.

9. È destinato all'uso su superfici piane, livellate e dure in grado di sostenere carichi.

10. Non utilizzare blocchi per aumentare l'altezza da terra.

11. Quando si utilizza il piede o la gamba di caduta, assicurarsi che il perno in dotazione sia completamente inserito attraverso entrambi i lati del tubo interno e del tubo di caduta prima di utilizzare il cric.

12. Se il cric del rimorchio ha un piede di caduta, non tentare mai di regolare il piede di caduta quando c'è un carico sul cric.

Nota:

1. Il cric è progettato esclusivamente per lo spostamento verticale del rimorchio.

2. Si sconsiglia il sollevamento rapido e continuo per evitare il riscaldamento degli ingranagg e riducono la durata utile.

MODELLO E PARAMETRI

Modello	TJBP5002SB-HEX
Capacità	5000 libbre
Tipo di staffa di montaggio	Staffa di montaggio imbullonata
Tipo di manovella	Vento laterale
Allineare	15,4-29,7 pollici
Corsa della vite	14,3 pollici
Misura del piede	6,8x3,93" (Rettangolo)

SCHEMA DELLA STRUTTURA

1. Maniglia
2. Piastra di collegamento

3. Piastra del piede

4. Tubo femminile

5. Spilla

6. Raccordi di montaggio

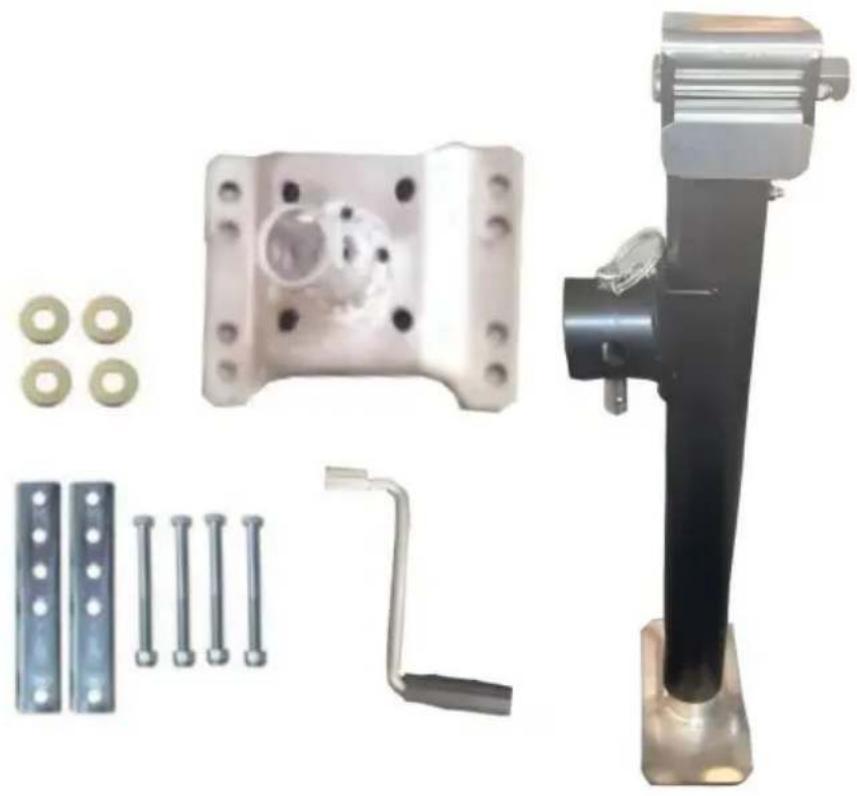

COMPONENTI

NO.	Immagine	Nome	Quantità
1		Jack	1
2		Maniglia	1
3		Piastra di collegamento	1
4		Piastra di montaggio	2
5		Bullone (incluso il dado)	4
6		Guarnizioni	4
7		Manuale d'uso	1

ASSEMBLAGGIO

L'immagine è solo indicativa.

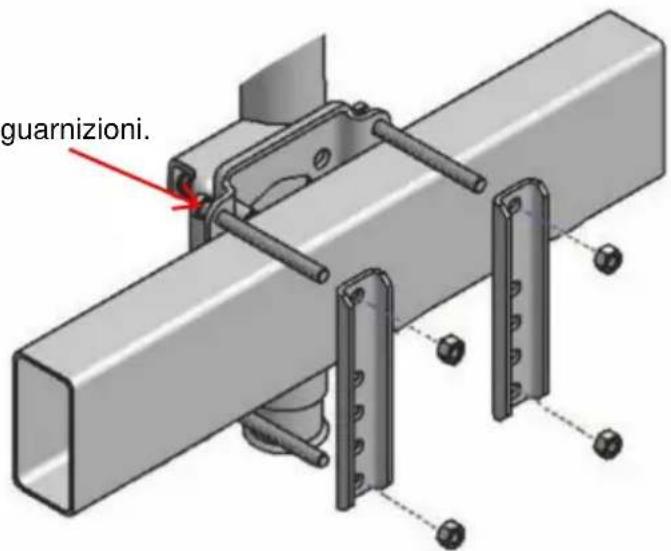

Montaggio delle guarnizioni.

guarnizioni.

1. Quando si monta il cric del rimorchio, è meglio agganciarlo al veicolo di traino per assicurarsi che il rimorchio sia fissato saldamente.
2. Montare il martinetto in base al disegno mostrato sopra.
3. Assicurarsi che i bulloni e i dadi autobloccanti siano serrati saldamente.
4. (Controllare regolarmente che i bulloni e i dadi autobloccanti siano ben serrati stretto.)

OPERAZIONE

1. Girare la maniglia in senso orario per sollevare.
2. Girare la maniglia in senso antiorario per abbassare.

Nota: Ricordare che il cric non deve interferire con il veicolo o il rimorchio quando si svolta o si sorpassano dossi rallentatori, rampe per barche, ecc.

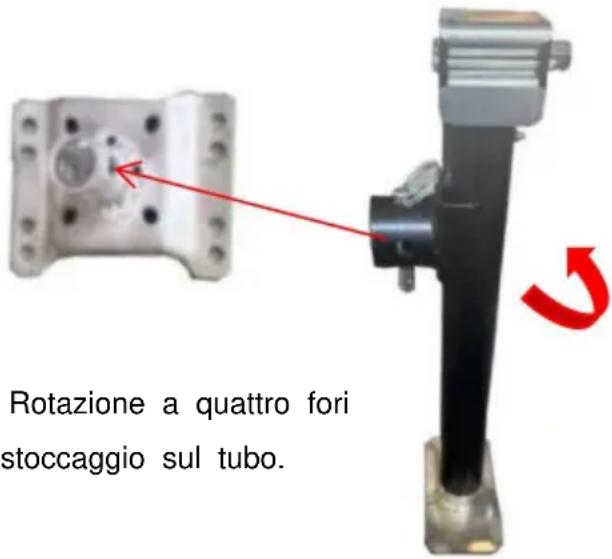

Rotazione a quattro fori stoccaggio sul tubo.

NOTA: Rotazione a quattro fori cric di stoccaggio sul tubo.

MANUTENZIONE

1. Pulizia occasionale con acqua e sapone neutro insieme a olio leggero la lubrificazione dei punti di articolazione prolungherà le massime prestazioni e aspetto.
2. Controllare periodicamente che le viti siano allentate.
3. Prima di ogni utilizzo, ispezionare i tubi del martinetto e sostituirli se piegati o danneggiato.

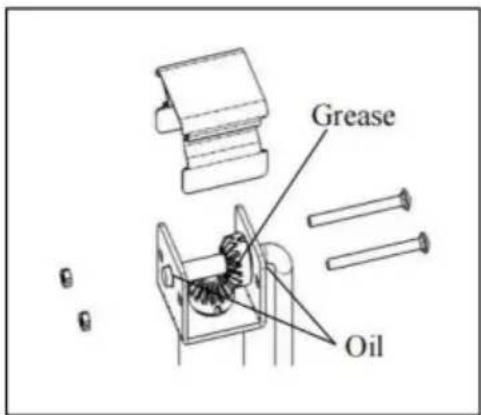

4. Le seguenti procedure devono essere eseguite almeno una volta all'anno:
5. Gli ingranaggi interni e le boccole del martinetto devono essere lubrificati.

Applicare una piccola quantità di grasso per auto agli ingranaggi interni rimuovendo il coperchio del martinetto. Ruotare la maniglia del martinetto per distribuire uniformemente il grasso. Se questo prodotto viene utilizzato in un ambiente marino, lavare il gruppo martinetto e le boccole con acqua dolce e applicare lubrificante fresco.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
