64IN-2D-4K - Quincaillerie Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de quincaillerie pour porte de grange coulissante pliante
Marque	Vevor
Modèle	64IN-2D-4K
Longueur du rail	64 pouces (1626 mm)
Distance entre les trous du rail	506 mm
Taille du rail	54 mm
Nombre de trous de rail	4
Nombre de rails	2 pièces
Nombre de portes	4
Largeur de porte maximale	15 pouces
Épaisseur de porte compatible	1,375 à 1,75 pouces (34,92-44,45 mm)
Hauteur de porte (H)	Selon besoin utilisateur
Distance rail-sol	H + 49 mm
Distance bas de porte-sol	10 mm
Distance haut de porte-plafond	152 mm (6 pouces)
Matériau	Acier, plastique
Poids approximatif	8 kg
Alimentation	Aucune (mécanique)
Fonctions principales	Permet le coulissement et le pliage de portes de grange
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter les produits abrasifs.
Sécurité	Précautions de montage : port de lunettes et gants, ne pas monter si fatigué.
Pièces détachées	Visserie, rails, rouleaux, charnières, etc. (voir liste complète dans la notice)
Réparabilité	Pièces standards, remplacement possible
Informations générales	Kit complet pour l'installation de 4 portes pliantes coulissantes.

FOIRE AUX QUESTIONS - 64IN-2D-4K Vevor

Ce kit peut-il être installé sur tout type de mur ?

Il est recommandé pour les murs en béton. Pour les cloisons sèches, il peut être nécessaire d'installer un panneau d'en-tête (non inclus).

Quels outils sont nécessaires pour l'installation ?

Perceuse, forets (Φ29/64"), mètre ruban, niveau à bulle, clés Allen fournies (2 mm, 2,5 mm, 4 mm).

Comment régler la hauteur des portes ?

Utilisez le rouleau réglable (R) pour ajuster la hauteur d'environ 5 mm afin que chaque porte soit de niveau.

Le kit est-il livré avec les portes ?

Non, les panneaux de porte ne sont pas inclus. Vous devez les acheter séparément.

Combien de personnes sont nécessaires pour l'assemblage ?

Il est recommandé d'installer ce kit à deux personnes pour des raisons de sécurité.

Comment entretenir les rails et les rouleaux ?

Nettoyez régulièrement les rails avec un chiffon sec pour enlever la poussière. Évitez les lubrifiants qui peuvent attirer les saletés.

La porte peut-elle être utilisée en extérieur ?

Ce kit est conçu pour un usage intérieur. L'exposition aux intempéries peut endommager les pièces métalliques.

Que faire si une pièce est manquante ou endommagée ?

Contactez le support Vevor via www.vevor.com/support pour obtenir des pièces de remplacement.

Puis-je installer ce kit sur un mur en bois ?

Oui, mais assurez-vous que le mur peut supporter le poids des portes et utilisez les chevilles appropriées (non fournies).

Comment garantir que la porte coulisse en douceur ?

Assurez-vous que le rail est parfaitement de niveau et que les rouleaux sont correctement réglés. Un léger jeu est normal.

MODE D'EMPLOI 64IN-2D-4K Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

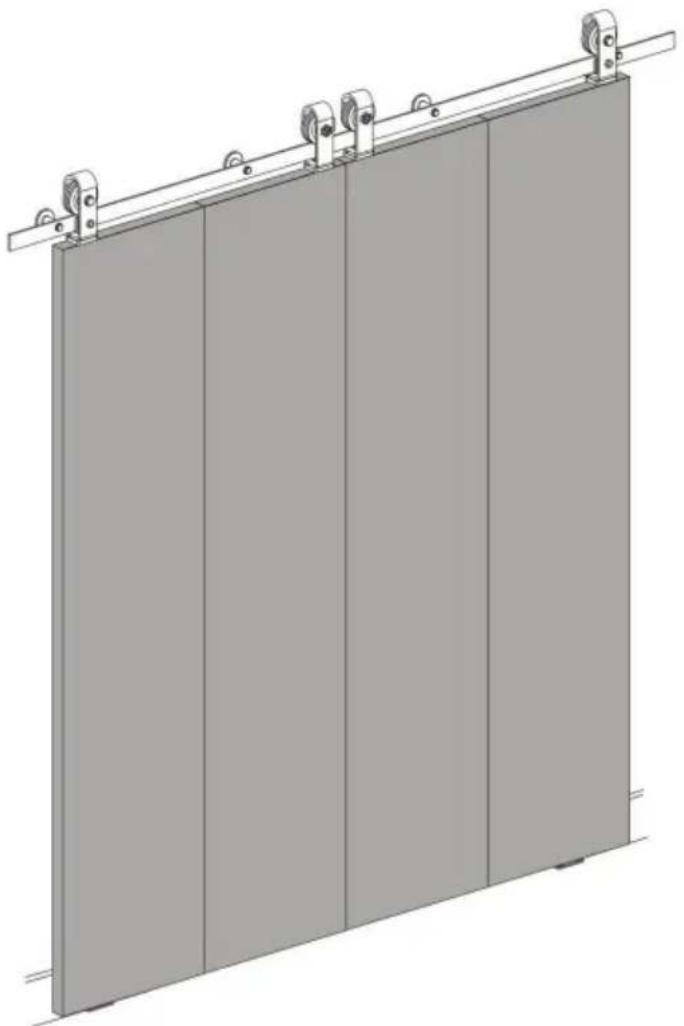

Porte de grange coulissante pliante

Kit de quincaillerie

Modèle : 52IN-2D-4K/60IN-2D-4K/64IN-2D-4K/76IN-2D-4K

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT:

Lisez ce document avant d'utiliser ce produit. Le non-respect de cette consigne peut entraîner blessure grave.

Précautions de montage

1. Assemblez uniquement selon ces instructions. Un assemblage incorrect peut créer des dangers.
2. Portez des lunettes de sécurité approuvées par l'ANSI et des gants de travail robustes pendant assemblée.
3. Gardez la zone de montage propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant l'assemblage.

5. Ne pas monter si vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.

6. Les capacités du produit s'appliquent au produit correctement et complètement assemblé.

seulement.

1. Pour plus d'informations sur les pièces répertoriées ci-dessous pages, veuillez vous référer au schéma d'assemblage de ce manuel. Déballez et séparer toutes les pièces dans une zone de travail propre.

2. Pour des raisons de sécurité, il est recommandé d'installer ce matériel par 2 personnes

3. Les produits sont installés loin des enfants et des animaux domestiques ;

Précautions d'emploi

1. Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer avec cet article.
2. Utiliser uniquement comme prévu.
3. Inspectez avant chaque utilisation ; ne pas utiliser si des pièces sont desserrées ou endommagées.

CONSERVEZ CES INSTRUCTIONS

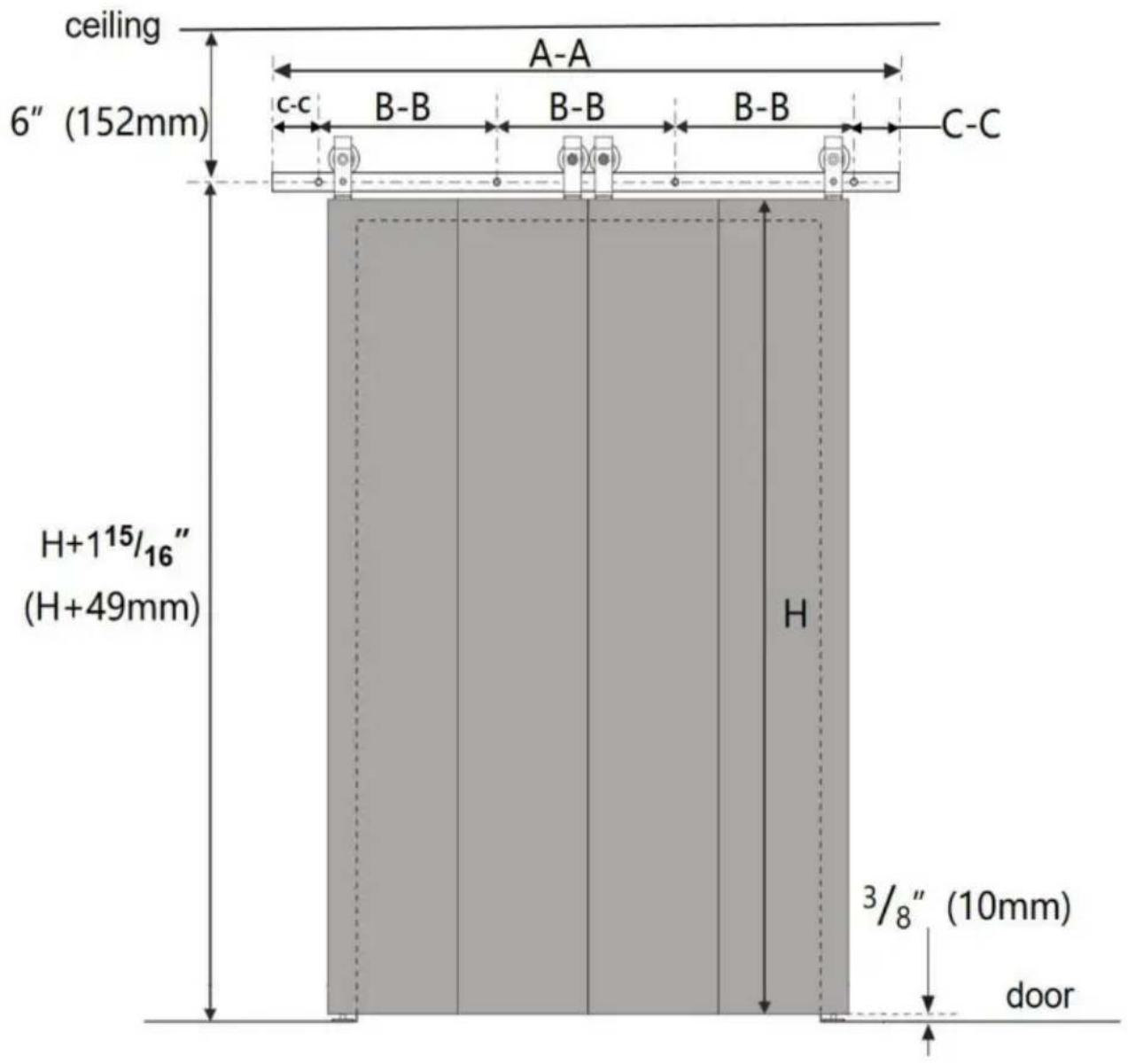

Adéquation du produit

Modèle	52PO-2D-4K 60	PO-2D-4K 64PO	-2D-4K 76PO-2D-4K
longueur du rail AA	52 pouces(1320mm)	60 pouces(1524 mm)	64 pouces 76 pouces	(1930mm)(1626 mm)
distance de le trou du rail BB	406 mm	456 mm	506 mm	600 mm
taille du rail CC	51 mm	70 mm	54 mm	65 mm
quantité de trous de rail	4 pièces
Quantité de rails séparés	2 pièces
Largeur de la porte	≤12 pouces	≤14 pouces	≤15 pouces	≤18 pouces
Porte épaisse	1,375 à 1,75 pouces (34,92-44,45 mm)
Hauteur de la porte	H (selon l'utilisateur)
Distance de le rail de H+49mmle sol
Distance à le bas de la portede la sol	10 mm
Distance entre les le haut de la porte et le plafond	6 pouces (152 mm)
quantité de portes	4 pièces

La boîte ne contient pas de panneaux de porte et autres carrés en bois, qui nécessitent un achat supplémentaire.

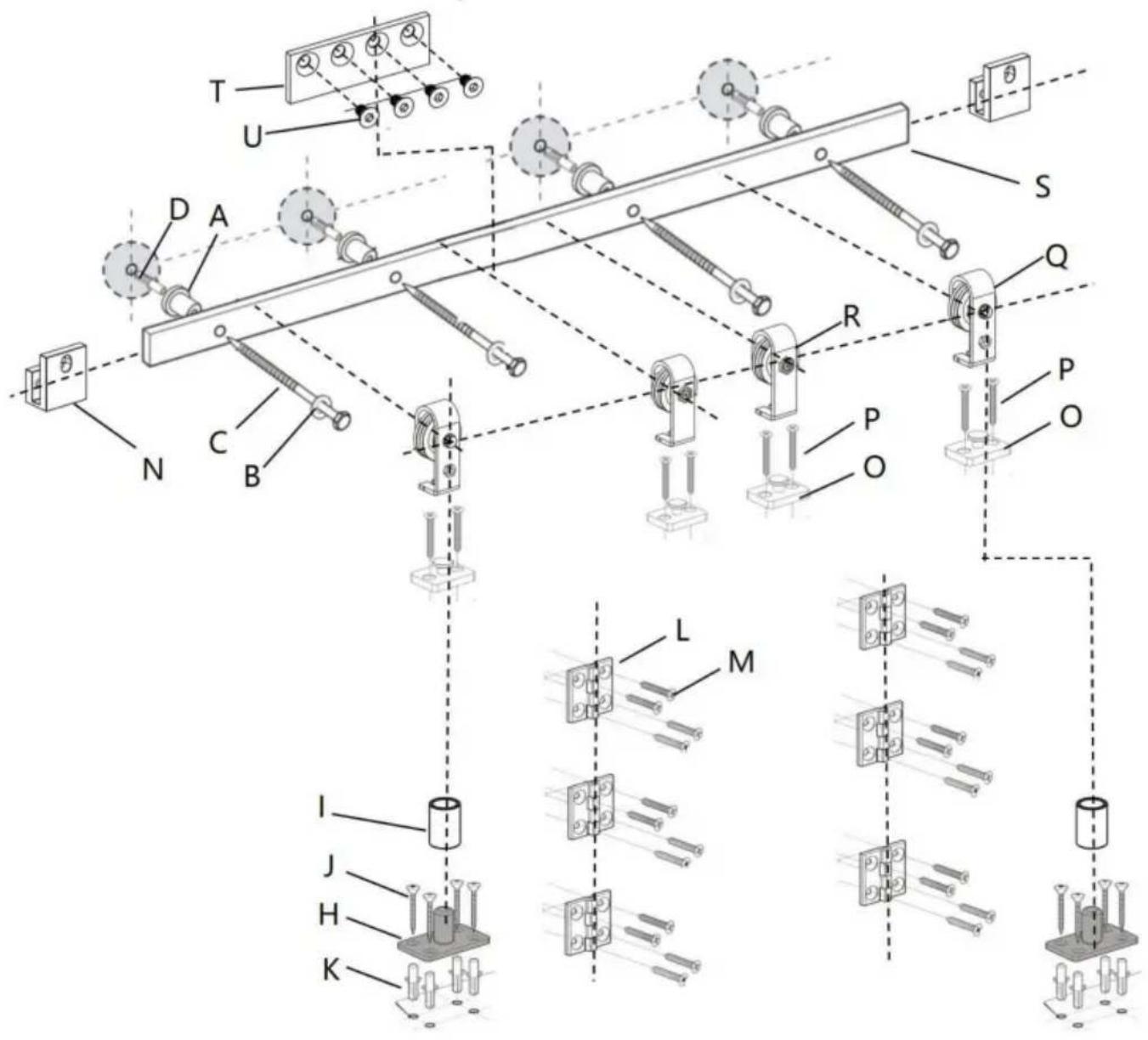

Diagramme de décomposition du produit

Liste des pièces (les pièces sont identiques pour tous les modèles)

A: MurEntretoise × 4 pièces	B: rondelles × 4 pièces	C:M8×90mmPlastiqueTapotementVis × 4 pièces	D:φ12×50 Boulond'expansion en plastique × 4 pièces
E:2mm hexagonalClé × 1 pièce	Clé Allen F 2,5 mm× 1 pièce	G:4mm hexagonalClé × 1 pièce	H:Pivot inférieurAssiette×2pcs
I:Manchon×2pcs	J:M4×30tête fraiséevisautotaraudeuse × 8 pièces	K:φ6×30Plastiqueboulond'expansion × 8 pièces	L:Porte plianteBoutCharnières × 6 pièces
M:M6×25fraisévis autotaraudeuse àtête plate × 24 pièces	N:Rouleau fixeVerrouillageSupport × 2 pièces	O:RouleauTournantBase × 4 pièces	P:M5×50fraisévis autotaraudeuse àtête plate × 8 pièces
Q:CorrigéRouleau × 2 pièces	R:RéglableRouleau × 2 pièces	S:Rail 2 pièces	T:connexionsangle × 1 pièce
U:M6×10boulon×4pcs	V:ÉtanchéitéBande × 1 pièce

AVERTISSEMENT

Une mauvaise manipulation d'objets lourds (par exemple, des portes) peut entraîner une perte d'équilibre et blessures graves. Assurez-vous toujours d'avoir un

tenir l'objet et être équilibré avant de déplacer l'objet. Portez toujours

chaussures de sécurité lors du levage d'objets lourds.

Des parties du corps (c.-à-d. les cheveux, les doigts) coincées dans des pièces mobiles peuvent provoquer pincement et blessures graves. Ne mettez pas les doigts dans les pièces qui peuvent bouger et retirez ou confinez toujours tout ce qui se trouve sur votre corps et qui pourrait devenir emmêlé avec une pièce mobile.

Fermer les portes avec votre main sur l'extrémité de la porte peut entraîner votre

main ou doigts coincés entre la porte et d'autres objets solides

(c'est-à-dire une autre porte, une moulure) provoquant des blessures graves. Utilisez toujours la porte poignée pour fermer la porte.

Déclaration d'utilisation

L'utilisation d'une force excessive lors de l'ouverture et de la fermeture des portes peut entraîner endommager le matériel. Tenez toujours la poignée pour déplacer doucement le par(s).

Outils nécessaires

Assemblage du produit

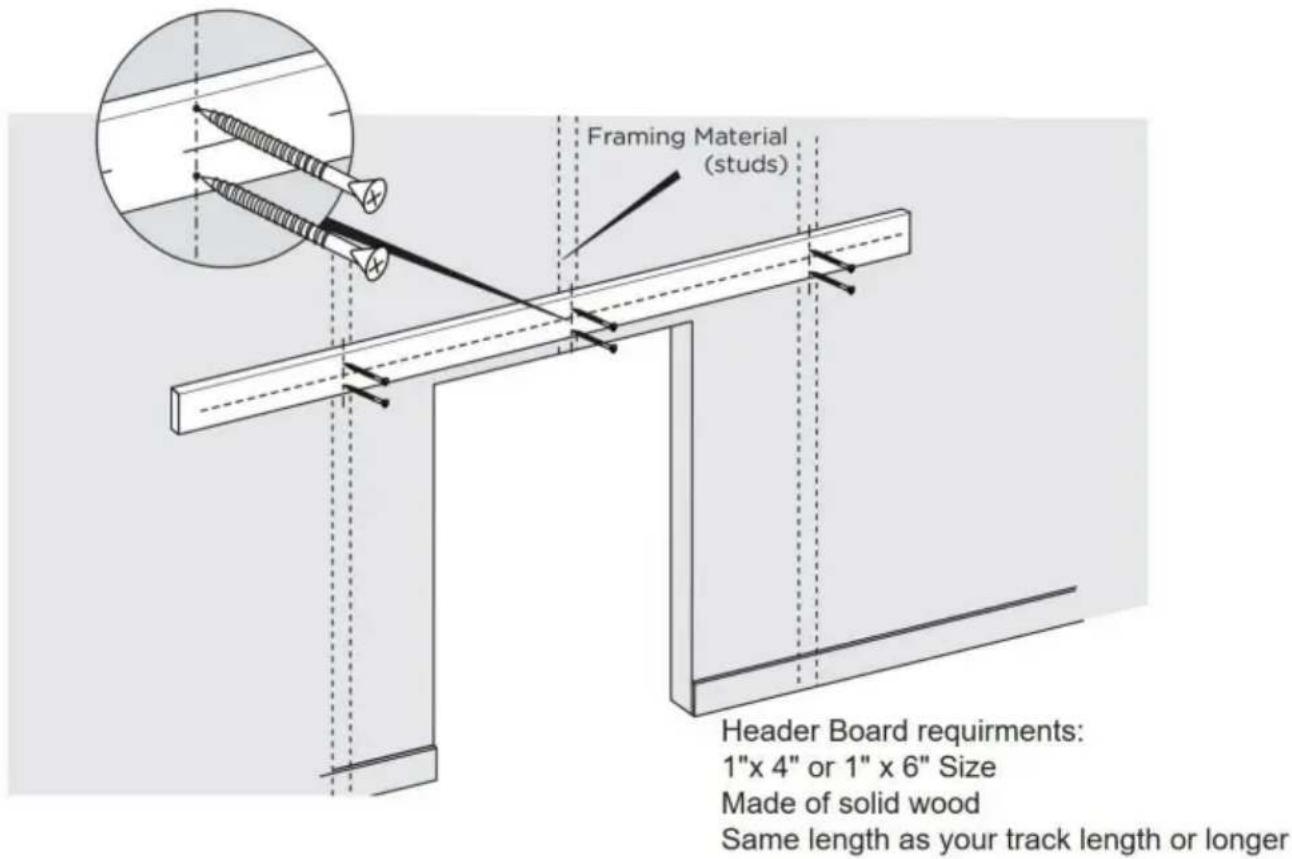

Il est très important de déterminer si vous devez installer un en-tête Planche avant d'installer la piste.

Si vous rencontrez les situations suivantes, nous vous recommandons fortement d'utiliser un panneau d'en-tête (Ces situations peuvent inclure, sans toutefois s'y limiter) • il y a une garniture de porte (comme un cadre de porte ou une plinthe) • le mur n'est pas un mur en béton, comme une cloison sèche ou un autre type de mur

Attention : le panneau d'en-tête et les vis pour installer le panneau d'en-tête ne sont pas inclus. Vous pouvez les acheter en ligne ou hors ligne.

Étape 1

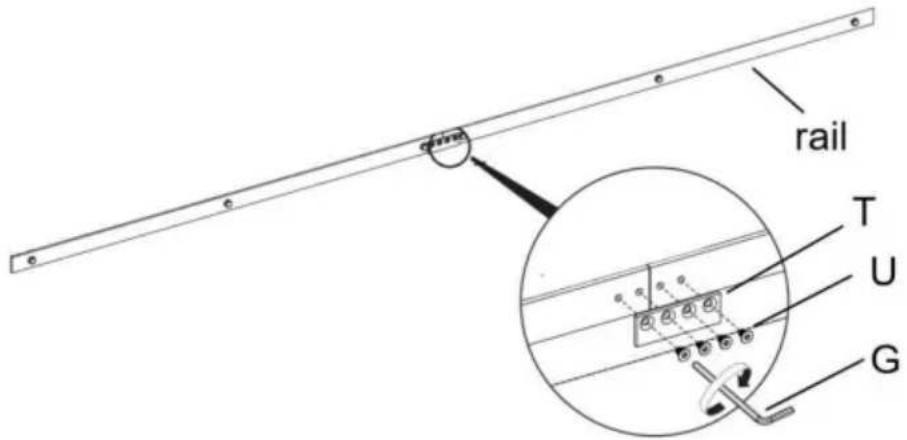

1.1. Serrez la vis U avec la clé hexagonale G pour connecter la sangle de connexion T à deux rails

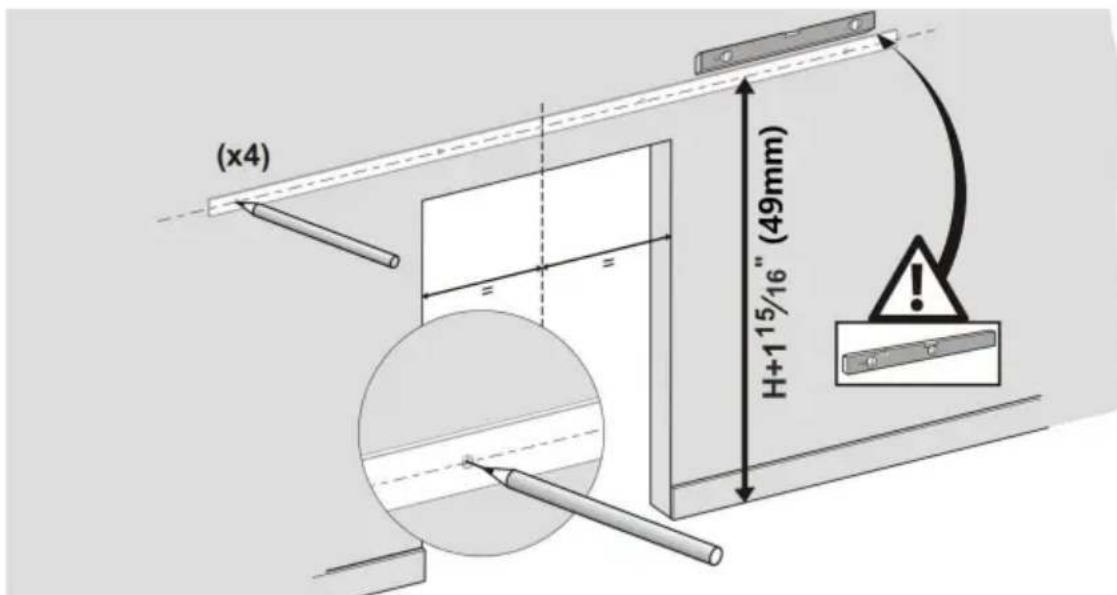

1.2.Utilisez un niveau et un ruban à mesurer pour marquer la ligne centrale de la piste. indiqué dans le diagramme de sélection de produit, la hauteur de la porte est H dans le image ci-dessus, la hauteur de la ligne centrale (mesurée à partir du sol) est la hauteur de votre porte PLUS 115/16".

1.2. Positionnez la piste en place près de la ligne centrale marquée, en vous assurant qu'elle est de niveau, et utilisez la piste comme gabarit pour marquer l'emplacement des trous de montage pour le tracez une piste avec un crayon. Vous pouvez également vous référer à la taille de la piste pour marquer la position de l'ouverture de la piste.

Voir le conseil d'installation ci-dessous.

Nous suggérons que le centre de la piste soit au centre de l'ouverture du mur.

Étape 2 :

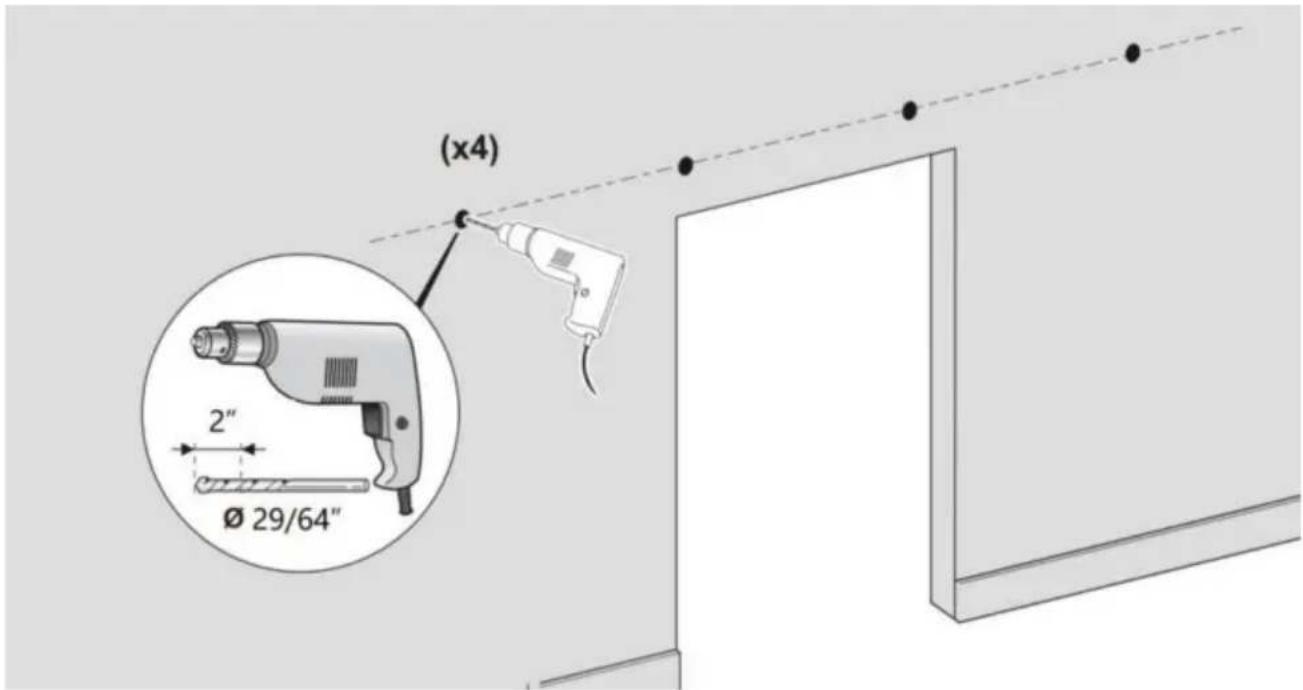

2.1.Utilisez un trou de Φ29/64" dans la position marquée, à 2 pouces de profondeur ;

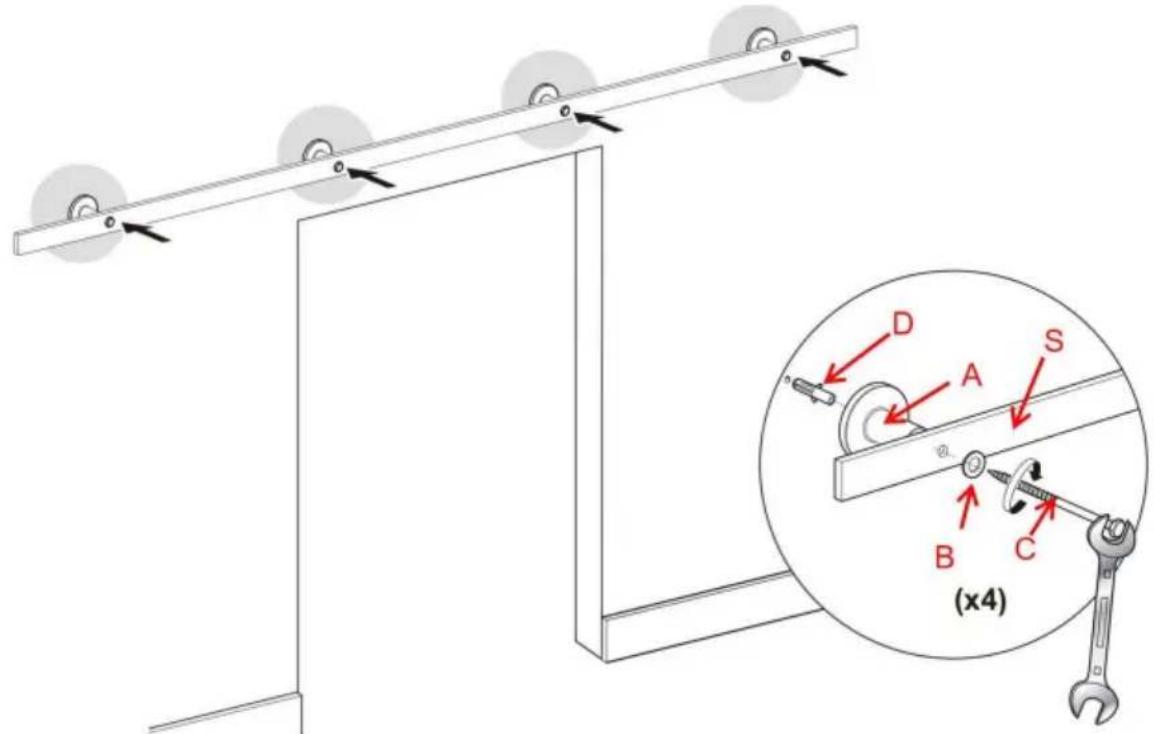

Étape 3 : Installer le rail de guidage

3.1.Installez le boulon d'expansion en plastique D dans les trous du mur en béton Tout d'abord, utilisez ensuite la vis P à travers les rondelles B, le rail S et l'entretoise murale A, et enfin verrouillez le boulon d'expansion en plastique D.

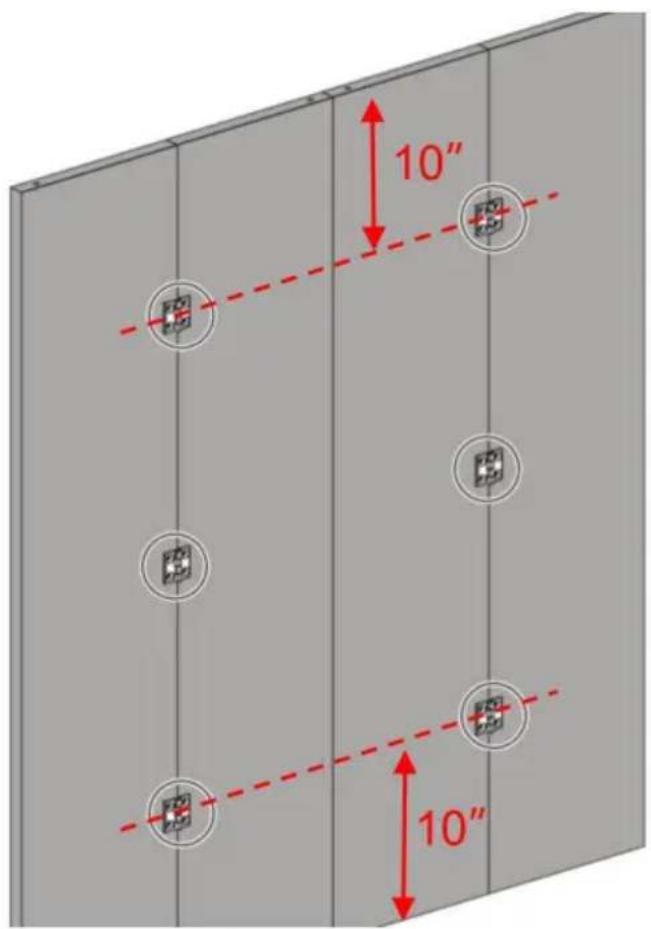

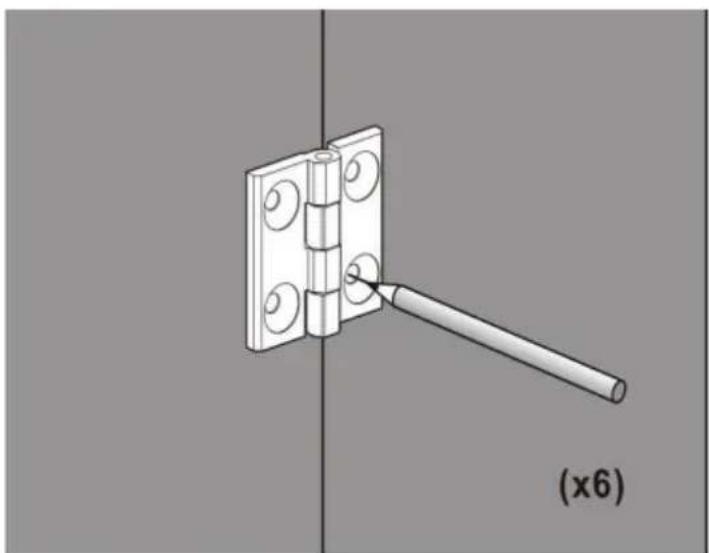

4.1. Commencez par assembler la porte, avec les charnières de porte pliantes, percez un trou en L dans la porte pour déterminer la position de la vis, puis marquez-le et enfin percez trou de Φ3/16", d'une profondeur de trou de 1 pouce.
4.2. La vis M maintient les charnières de porte pliantes L sur la porte. Terminez l'assemblage de la porte.

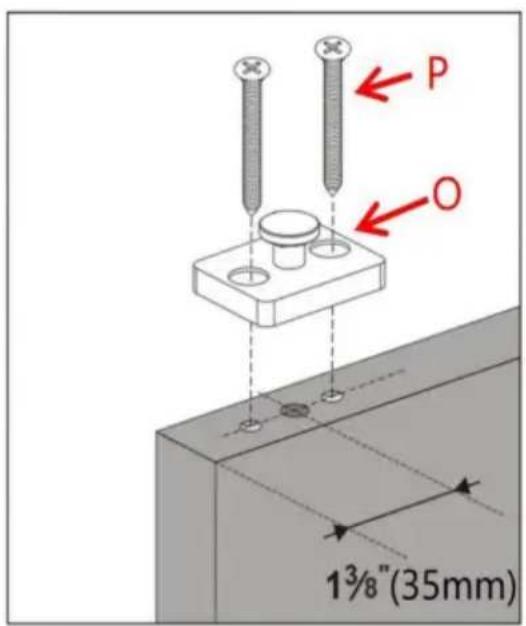

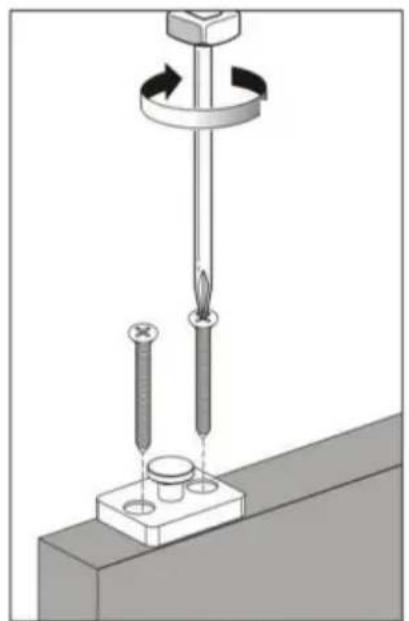

À l'aide de la vis P, installez la base rotative à 4 rouleaux O sur le dessus de la porte, le centre de la base rotative à rouleaux O est à 35 mm du bord de la porte.

6.1. percez des trous de 23 mm de profondeur de chaque côté de la porte avec un foret Φ19/32"; le centre du trou est situé à 35 mm du bord de la porte.
6.2.Remplir 2 manchons I dans le trou

7.1. Accrochez le rouleau fixe Q et le rouleau réglable R sur le rail

Étape 8

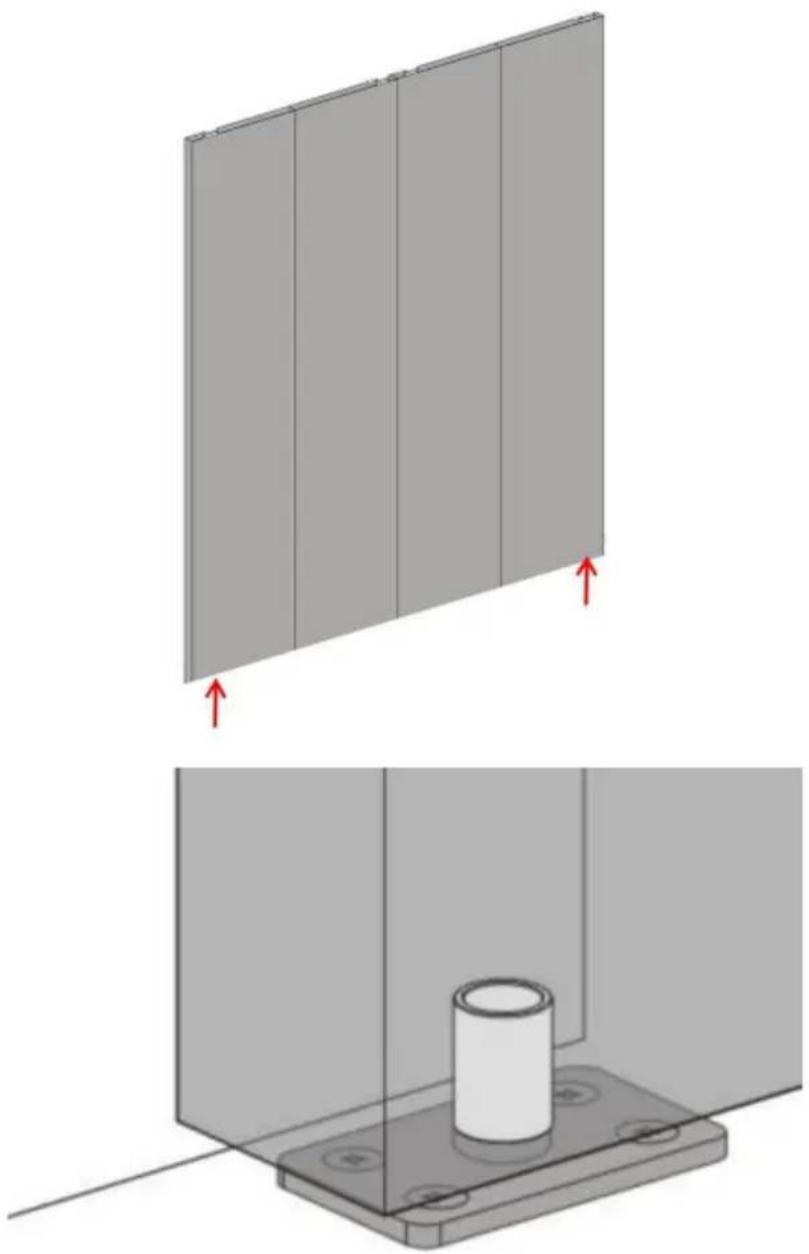

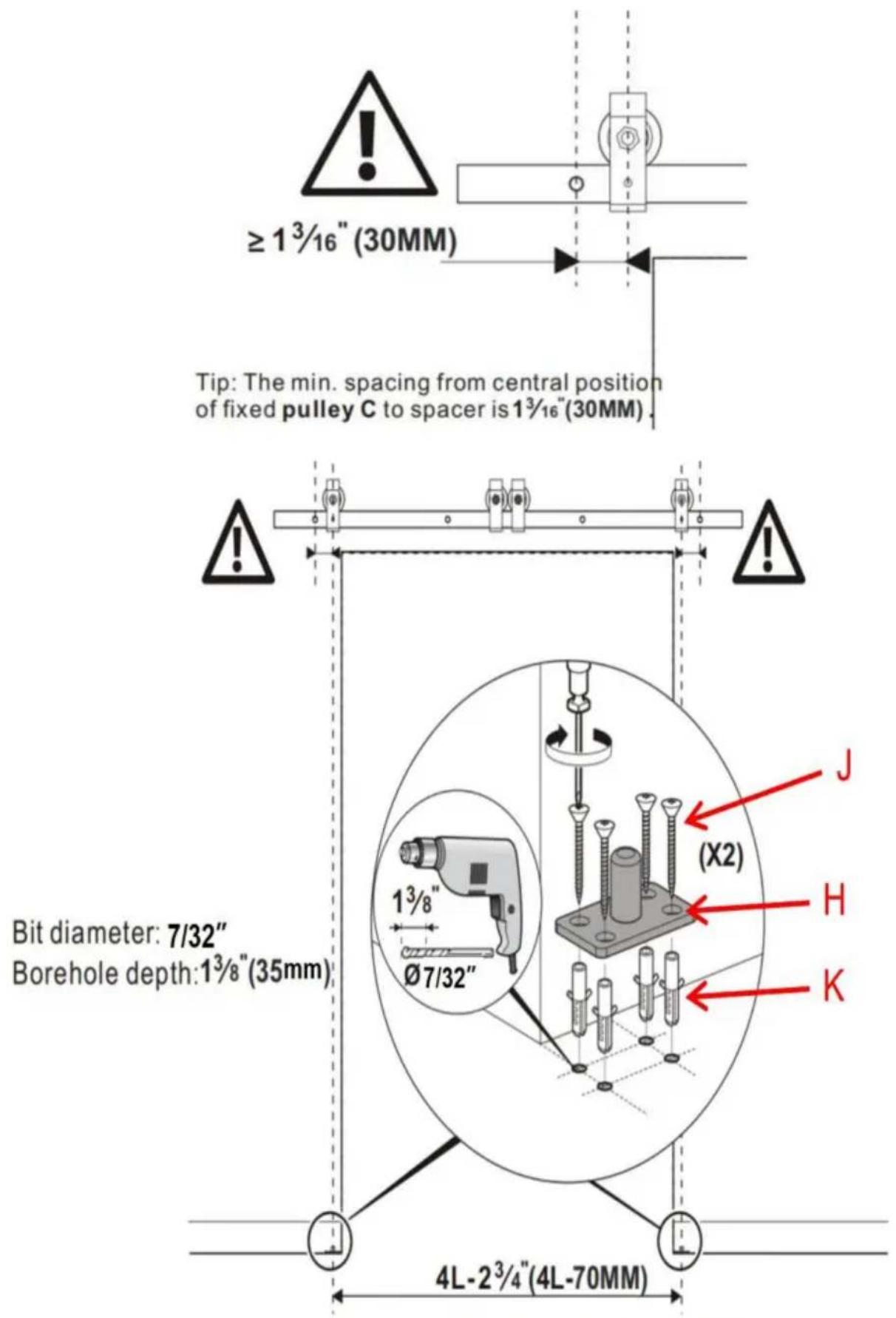

8.1.Installez deux plaques pivotantes inférieures H ; En supposant que la largeur d'une seule porte est L, la distance entre le centre des deux H est de 4L-70 mm ; la distance du centre de plaque pivotante inférieure H par rapport au mur est de 47,6 mm ;
8.2.Quatre points ont été marqués au-dessus du sol avec le trou traversant de la plaque pivotante inférieure H ; percez des trous de 35 mm de profondeur dans la marque avec une perceuse Φ7/32"; puis insérez le boulon d'expansion en plastique k dans les trous.
8.3.Fixez la plaque pivotante inférieure H au sol à l'aide d'une vis J.

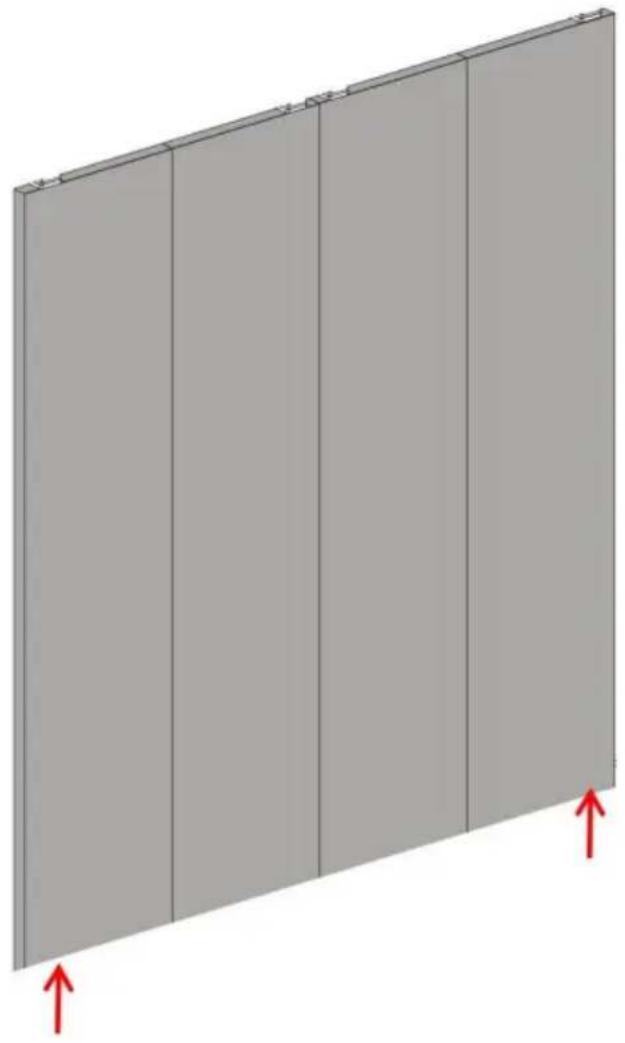

Insérez deux manchons I au bas de la porte dans deux plaques pivotantes inférieures H sur le sol.

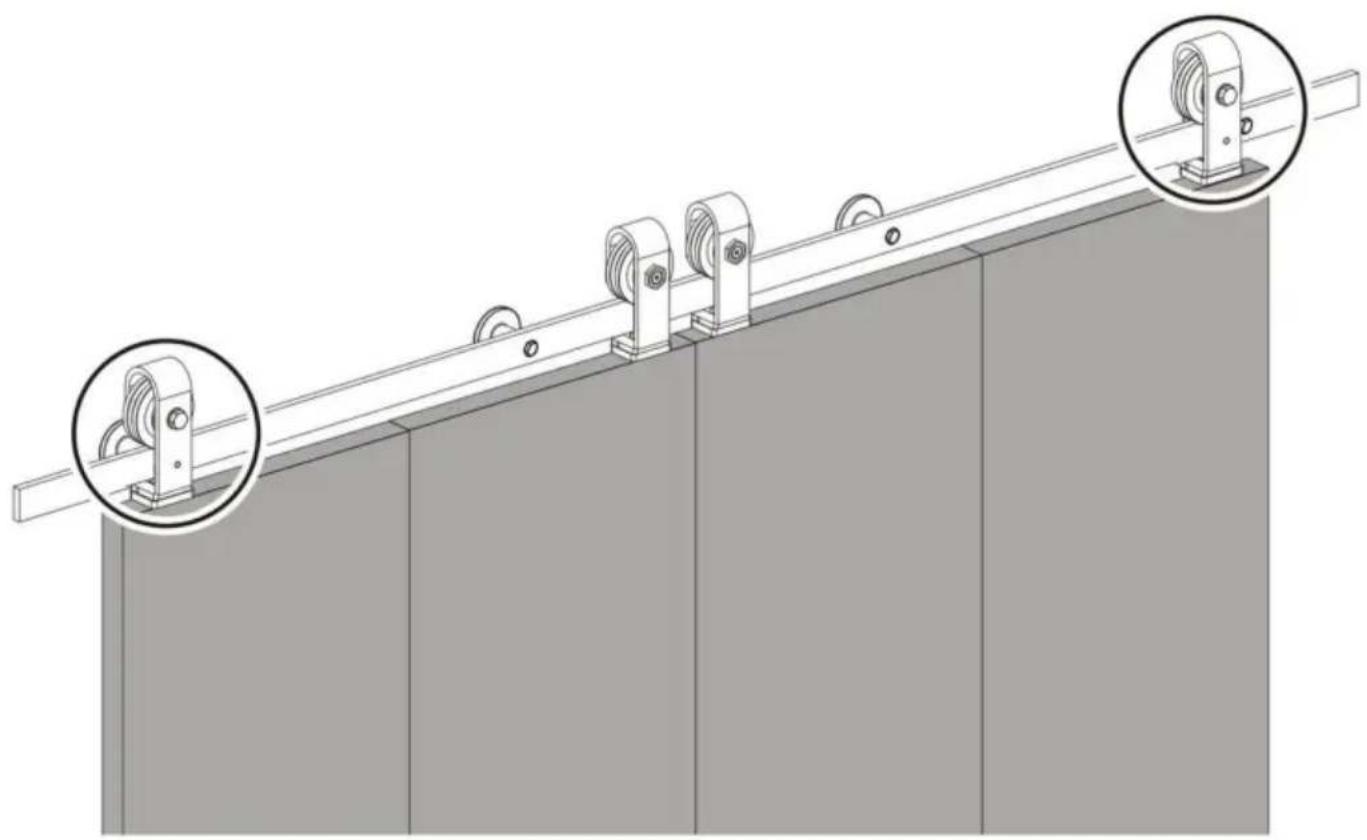

10.1.Dévissez la vis de réglage sur le côté du rouleau fixe.

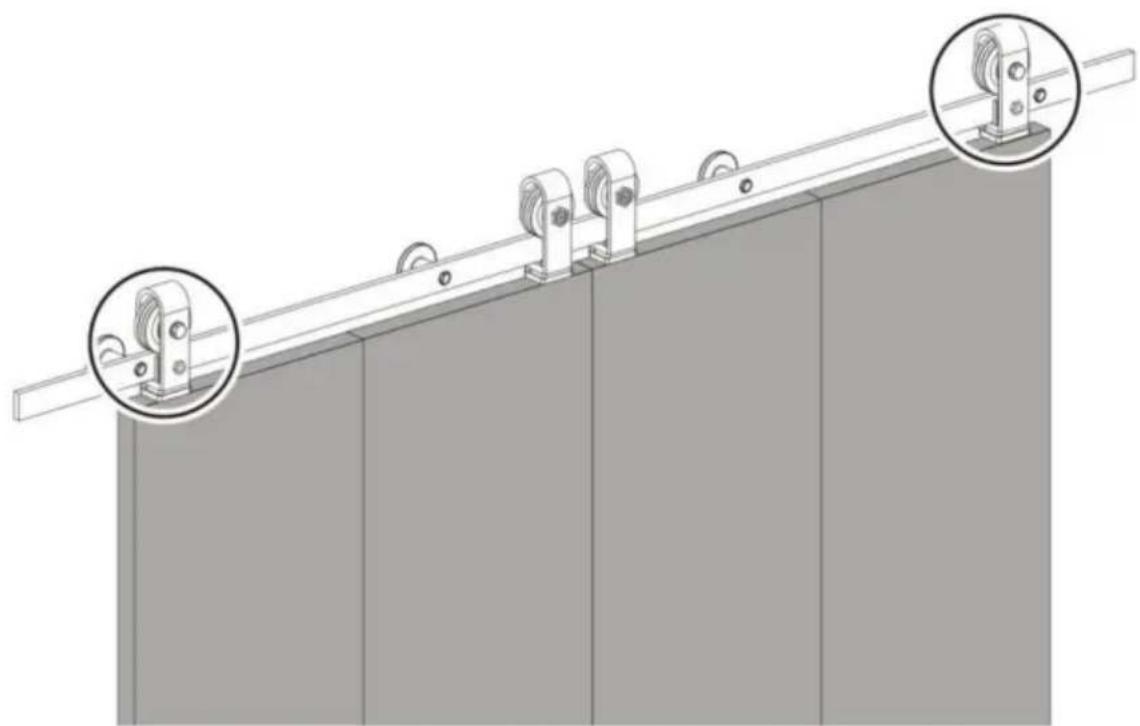

10.2. Placez la porte sur le manchon I ; engagez la base rotative du rouleau O sur le dessus de la porte avec le rouleau fixe. 10.3. Serrez les vis de réglage pour verrouiller le rouleau fixe sur la base rotative du rouleau O.

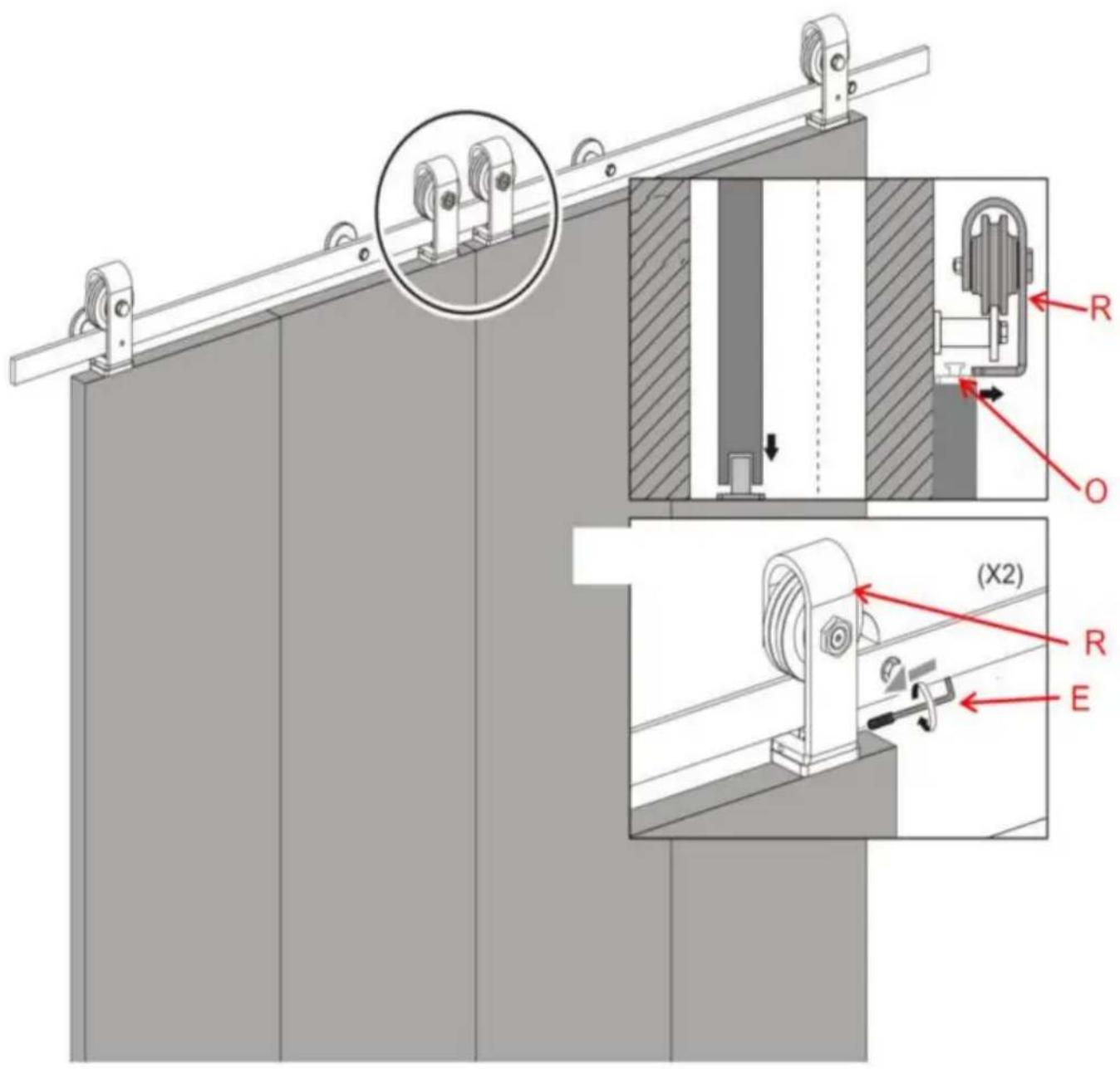

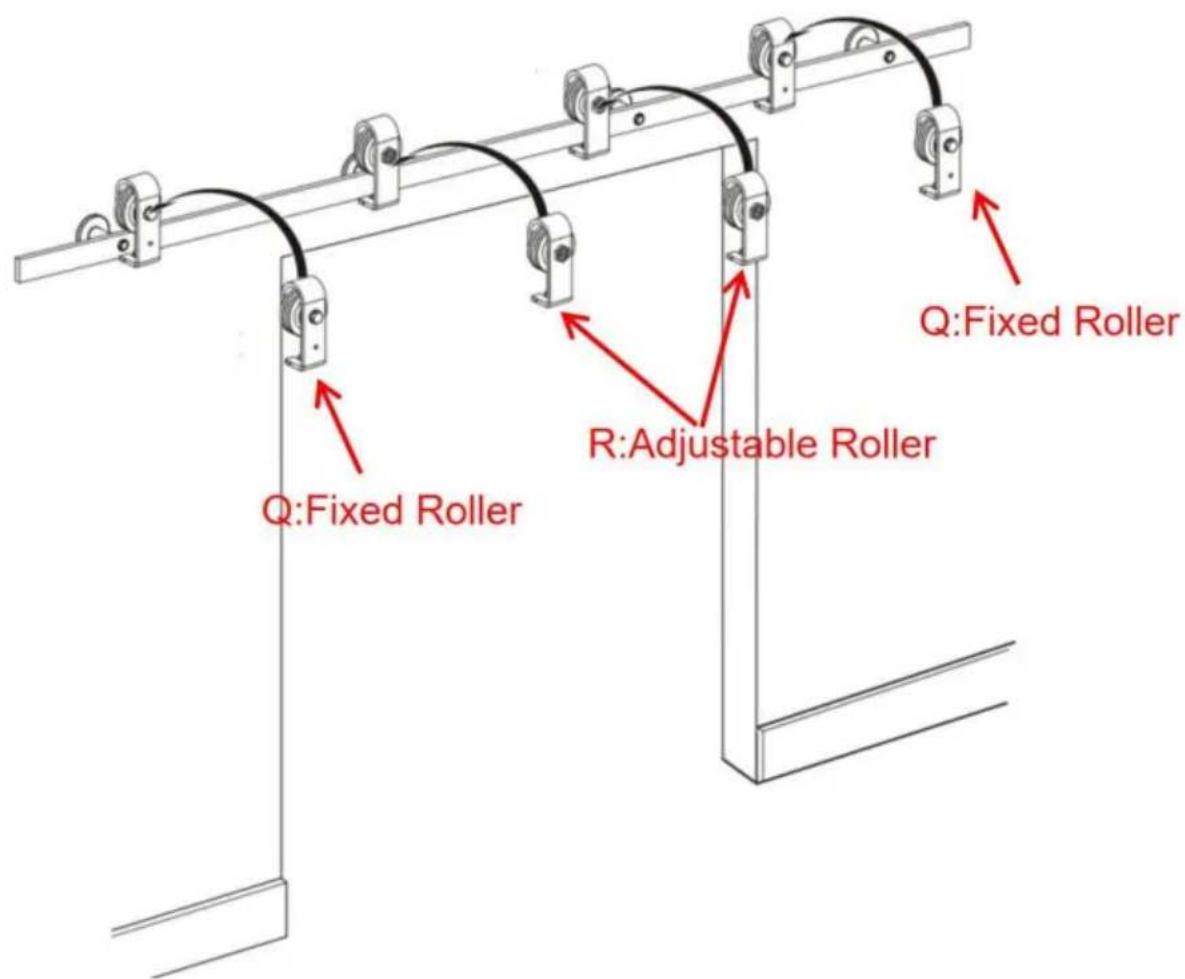

11.1. Reportez-vous à l'étape 10, installez le rouleau réglable R selon la méthode d'installation du rouleau fixe Q.

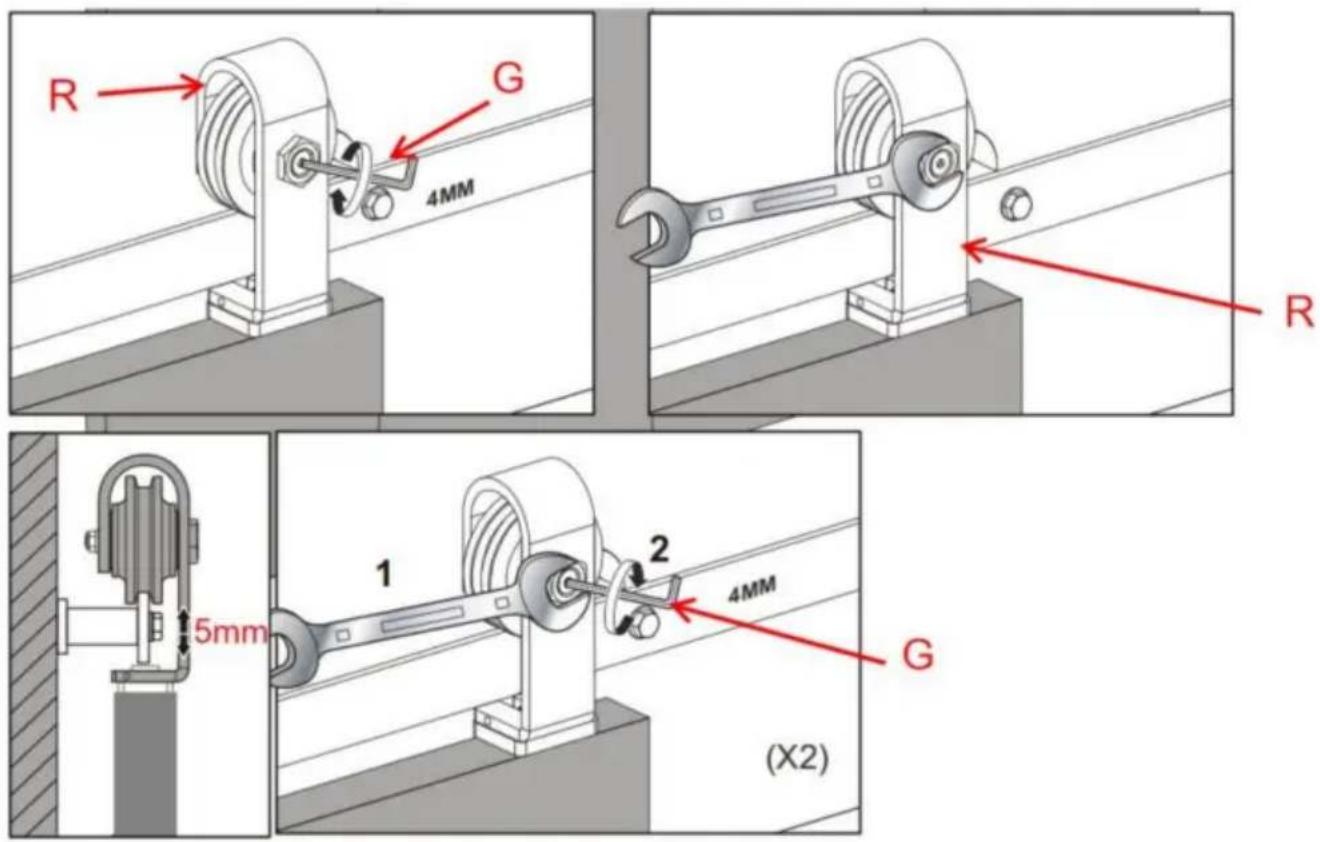

11.2. Reportez-vous aux instructions ci-dessous. Réglez la hauteur du rouleau réglable R à une position appropriée. Laissez la hauteur de la porte gauche et droite être au même niveau. La hauteur de la porte peut être réglée d'environ 5 mm

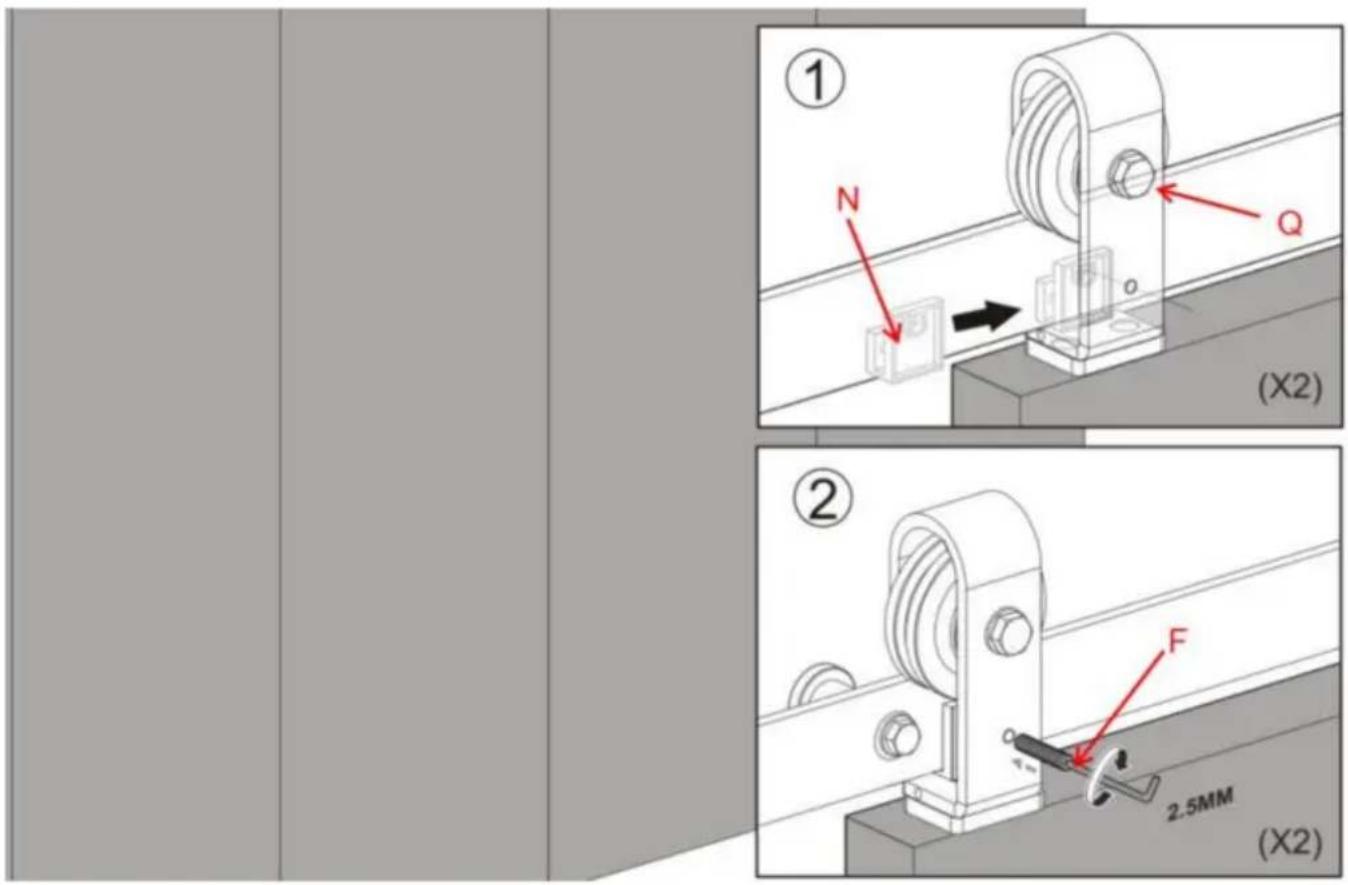

Installez le support de verrouillage du rouleau fixe N.

12.1.Faites glisser le support de verrouillage du rouleau fixe N sur le rail derrière la vis de réglage situé à l'avant du rouleau fixe Q.
12.2.À l'aide de la clé Allen F fournie, serrez les vis de réglage à l'arrière du support de verrouillage à rouleau fixe N.
12.3. Verrouillez le rouleau fixe Q sur le rail en serrant la longue vis de réglage à travers le support de verrouillage de la sangle à rouleau fixe et dans le rail.
12.4.serrez l'écrou à tête hexagonale sur cette vis de réglage.

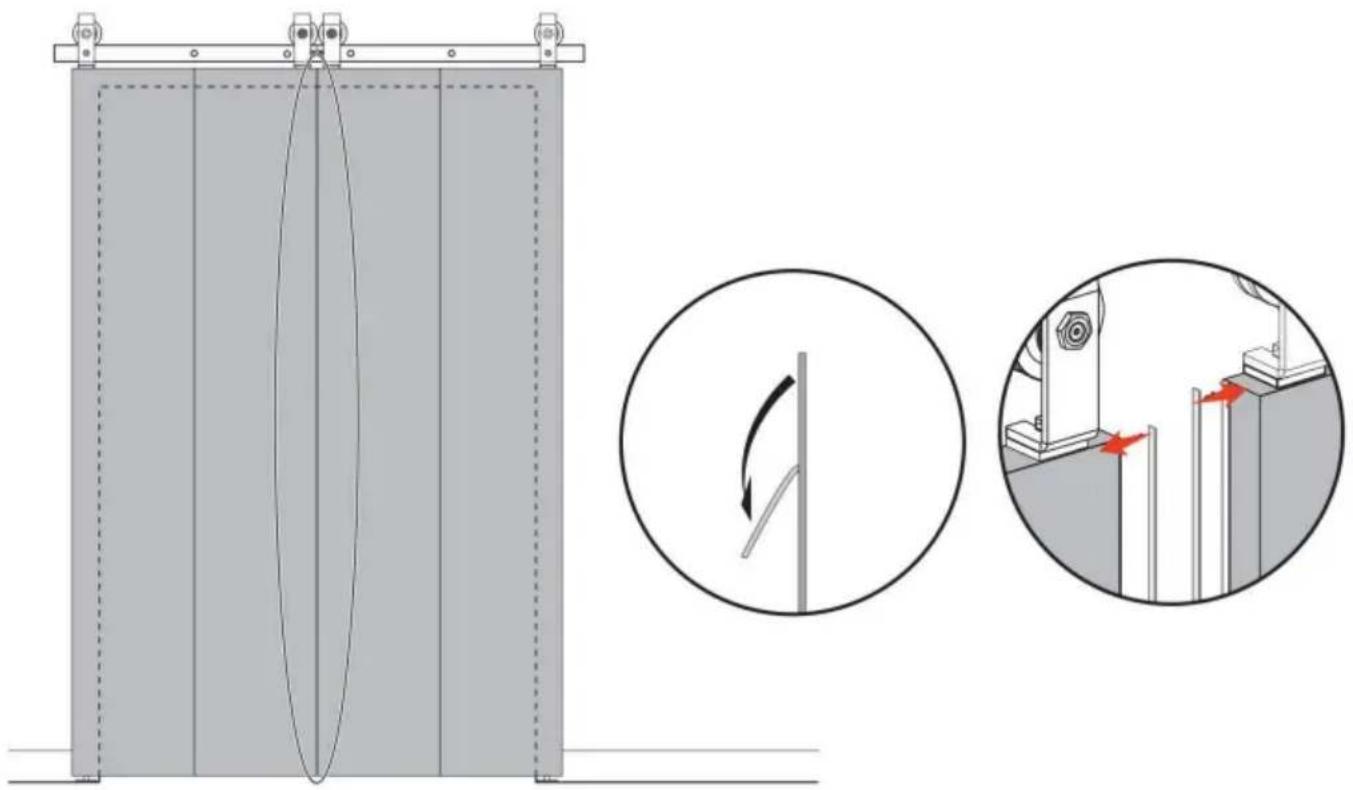

Collez la bande anti-collision sur la porte. Afin d'éviter que l'espace entre la porte et la porte ne soit trop grand, veuillez la coller en diagonale comme indiqué ci-dessous.

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REPRÉSENTANT DU ROYAUME-UNI

60329 Francfort-sur-le-Main.

Assistance technique et certificat de garantie électronique www.vevor.com/support
