Produkttyp	Glid- och vikbart ladugårdsdörrsbeslagssats
Märke	Vevor
Modell	64IN-2D-4K
Skens längd	64 tum (1626 mm)
Avstånd mellan skenhålen	506 mm
Skens storlek	54 mm
Antal skenhål	4
Antal skenor	2 st
Antal dörrar	4
Maximal dörrbredd	15 tum
Kompatibel dörrtjocklek	1,375 till 1,75 tum (34,92-44,45 mm)
Dörrhöjd (H)	Enligt användarens behov
Avstånd skena-golv	H + 49 mm
Avstånd dörrbotten-golv	10 mm
Avstånd dörrtopp-tak	152 mm (6 tum)
Material	Stål, plast
Ungefärlig vikt	8 kg
Strömförsörjning	Ingen (mekanisk)
Huvudfunktioner	Möjliggör glidning och vikning av ladugårdsdörrar
Underhåll och rengöring	Rengör med en torr trasa, undvik slipande produkter.
Säkerhet	Monteringsförsiktighet: använd skyddsglasögon och handskar, montera inte om du är trött.
Reservdelar	Skruvar, skenor, rullar, gångjärn, etc. (se fullständig lista i bruksanvisningen)
Reparerbarhet	Standarddelar, byte möjligt
Allmän information	Komplett sats för installation av 4 vik- och skjutdörrar.

Vanliga frågor - 64IN-2D-4K Vevor

Kan denna sats installeras på alla typer av väggar?

Den rekommenderas för betongväggar. För gipsskivor kan det vara nödvändigt att installera ett huvudpanel (ingår ej).

Vilka verktyg behövs för installationen?

Borr, borr (Φ29/64"), måttband, vattenpass, medföljande insexnycklar (2 mm, 2,5 mm, 4 mm).

Hur justerar man dörrhöjden?

Använd den justerbara rullen (R) för att justera höjden cirka 5 mm så att varje dörr är i våg.

Levereras satsen med dörrar?

Nej, dörrpanelerna ingår inte. Du måste köpa dem separat.

Hur många personer behövs för monteringen?

Det rekommenderas att installera denna sats med två personer av säkerhetsskäl.

Hur underhåller man skenor och rullar?

Rengör skenorna regelbundet med en torr trasa för att ta bort damm. Undvik smörjmedel som kan dra till sig smuts.

Kan dörren användas utomhus?

Denna sats är avsedd för inomhusbruk. Exponering för väder och vind kan skada metalldelarna.

Vad gör man om en del saknas eller är skadad?

Kontakta Vevors support via www.vevor.com/support för att få reservdelar.

Kan jag installera denna sats på en trävägg?

Ja, men se till att väggen kan bära dörrarnas vikt och använd lämpliga pluggar (ingår ej).

Hur säkerställer man att dörren glider smidigt?

Se till att skenan är helt i våg och att rullarna är korrekt justerade. Ett litet spel är normalt.

BRUKSANVISNING 64IN-2D-4K Vevor

Teknisk support och e-garanticertifikat

Bifold skjutbar ladugårdsdörr Hårdvarusats

Modell: 52IN-2D-4K/60IN-2D-4K/64IN-2D-4K/76IN-2D-4K

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns några teknik- eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

VARNING:

Läs detta material innan du använder denna produkt. Underlåtenhet att göra det kan resultera i allvarlig skada.

Försiktighetsåtgärder vid montering

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under montering.
3. Håll monteringsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller medicin.
6. Produktegenskaper gäller för korrekt och fullständigt monterad produkt endast.
7. För ytterligare information om delarna som listas nedan sidorna, se monteringsdiagrammet i denna manual. Packa upp och separera alla delar i ett rent arbetsområde.
8. Av säkerhetsskäl rekommenderas att den här hårdvaran installeras av minst 2 personer.
9. Produkten ska installeras utom räckhåll för barn och husdjur.

Försiktighetsåtgärder

1. Denna produkt är inte en leksak. Låt inte barn leka med den.
2. Använd endast på avsett sätt.
3. Inspektera före varje användning. Använd inte om delar är lösa eller skadade.

SPARA DESSA INSTRUKTIONER

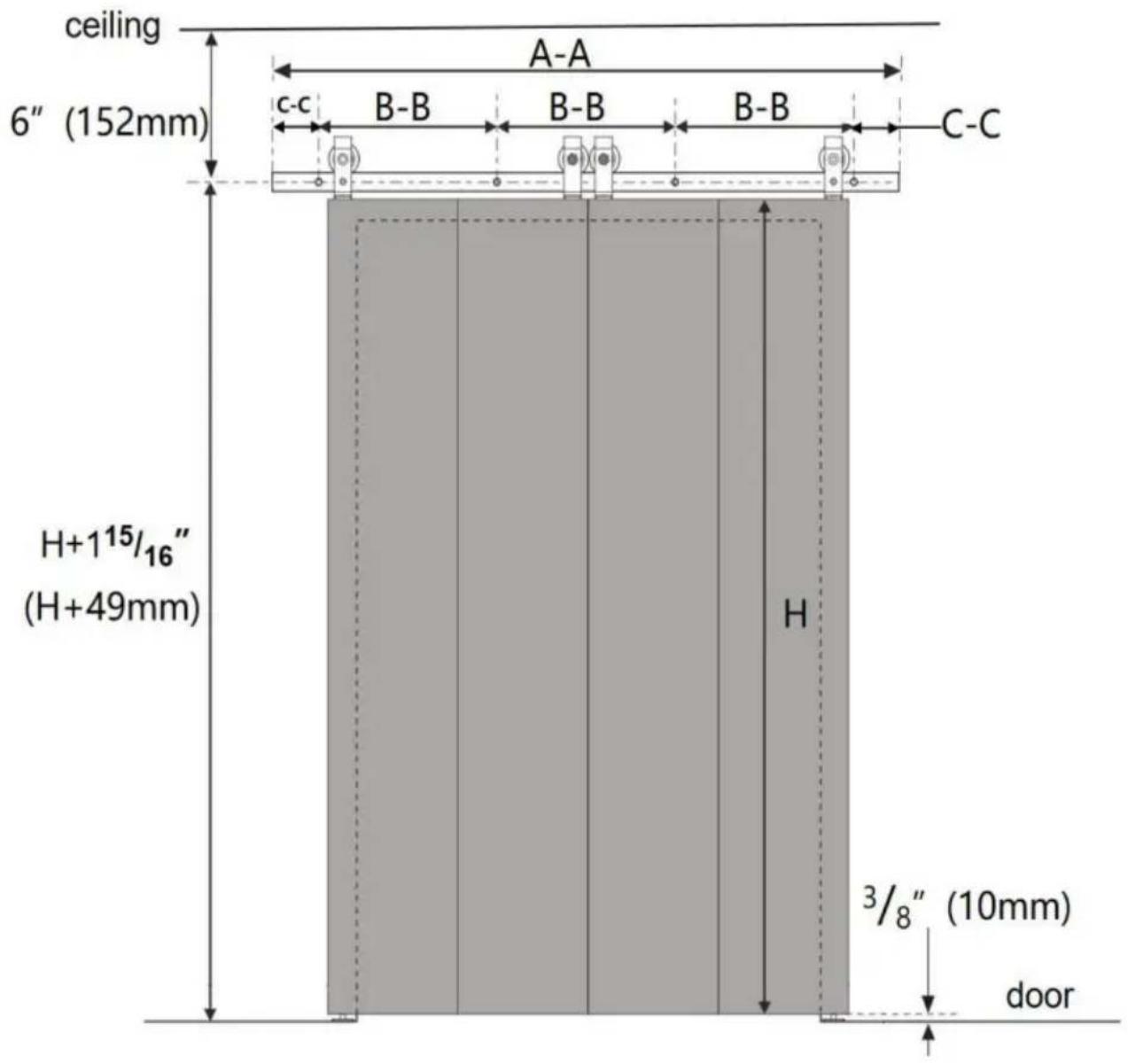

Produktens lämplighet

Modell	52IN-2D-4K 60IN-2D-4K 64IN-2D-4K 76IN-2D-4K
räls längd AA	52 tum(1320 mm)	60 tum 76(1524 mm)	tum 64 tum(1626 mm)	(1930 mm)
avstånd till rälshålet BB	406 mm 456	mm 506 mm		600 mm
räls storlek CC	51 mm 70	mm	54 mm	65 mm
mängd rälshål	4 st
Rail split kvantitet	2 st
Dörrbredd y15 tum y12 tum	y14 tum		y18 tum
Dörr tjock	1,375 till 1,75 tum (34,92-44,45 mm)
Dörrhöjd	H (beroende på användaren)
Avstånd till skenan från marken	H+49mm
Avstånd kl botten av dörren från jord	10 mm
Avstånd mellan dörrtopp och tak	6 tum (152 mm)
mängd dörrar	4 st

Lådan innehåller inga dörrpaneler eller andra träpaneler, som måste köpas separat.

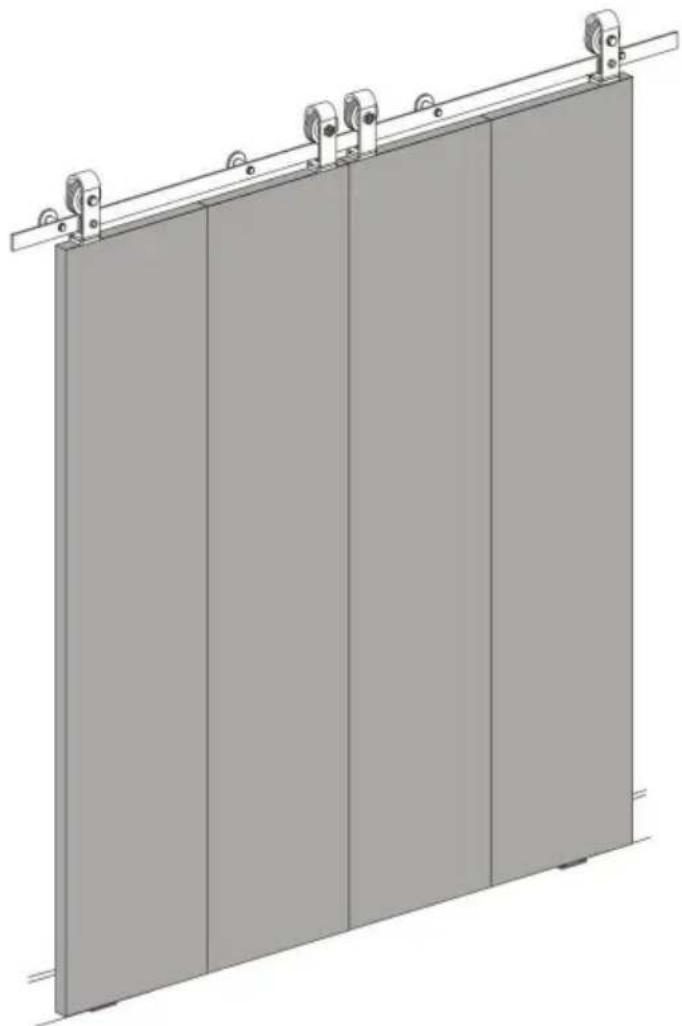

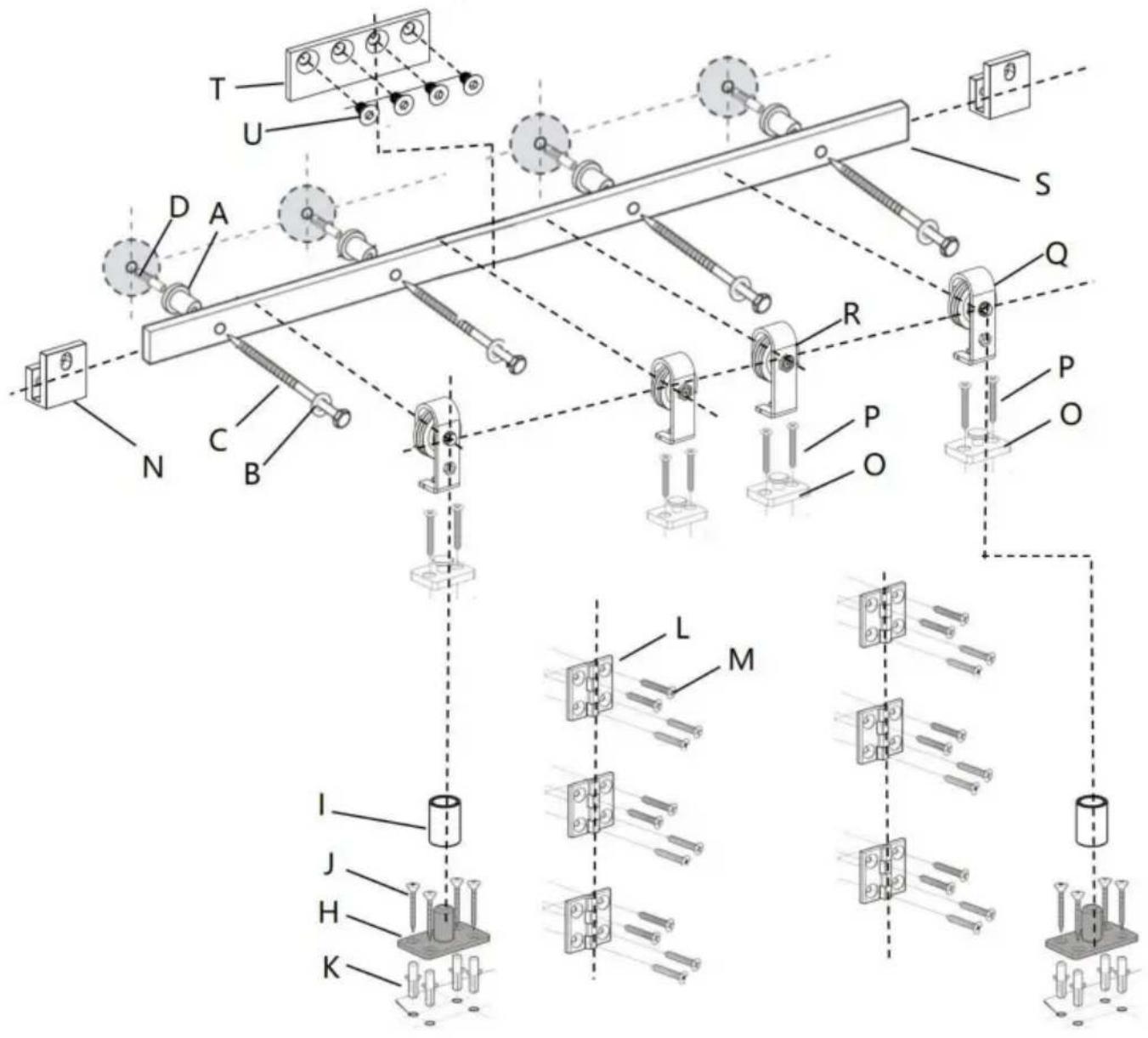

Produktens sprängskiss

Reservdelslista (delarna är gemensamma för alla modeller)

A: VäggSpacer×4st	B:brickor×4st	C:M8×90mmPlastTappningSkruv×4st	D:ÿ12×50Expansionsbult
E: 2 mm HexNyckel×1 st	F 2,5 mminsexnyckel×1 st	G: 4 mm hexNyckel×1 st	H: BottenpivotTallrik×2st
I:Sleeve×2st	J:M4×30försänkt huvudgångskruv×8st	K:ÿ6×30Plastexpansionsbult×8st	L: Dubbelvikt dörrStängaGångjärn×6st
M:M6×25försänkthuvudskruv×24st	N: Fast rulleLåsaFäste×2st	O: RullRoterandeBas×4st	P:M5×50försänkthuvudskruv×8st
F: FixatRoller×2st	R: JusterbarRoller×2st	S:skena 2st	T:anslutningrem×1 st
U:M6×10bult×4st	V: TätningRemsa×1 st

VARNING

Felaktig hantering av tunga föremål (t.ex. dörrar) kan leda till förlust av balans och allvarliga skador. Se alltid till att du har ett säkert grepp om föremålet och är i balans innan du flyttar det. Bär alltid skyddsskor vid lyft av tunga föremål.

Om kroppsdelar (t.ex. hår, fingrar) fastnar i rörliga delar kan det orsaka klämskador och allvarliga skador. Sätt inte fingrarna i delar som kan röra sig och ta alltid bort eller säkra allt på kroppen som kan fastna i en rörlig del.

Om du stänger dörrar med handen på dörrens kant kan din hand eller fingrar fastna mellan dörren och andra fasta föremål (t.ex. en annan dörr, lister), vilket kan orsaka allvarliga skador. Använd alltid dörrhandtaget för att stänga dörren.

Användningsdeklaration

Användning av överdriven kraft när du öppnar och stänger dörren/dörrarna kan leda till skada på hårdvaran. Håll alltid i handtaget för att försiktigt flytta dörren/dörrarna.

Verktyg krävs

Speed Square	Penna	PhillipsSkruvmejsel	Tejpa
	NivåRycka	Borra	ÿ19/32”DrillBit
ÿ29/64” borr ÿ7/32” borr		ÿ3/16” borr

Produktmontering

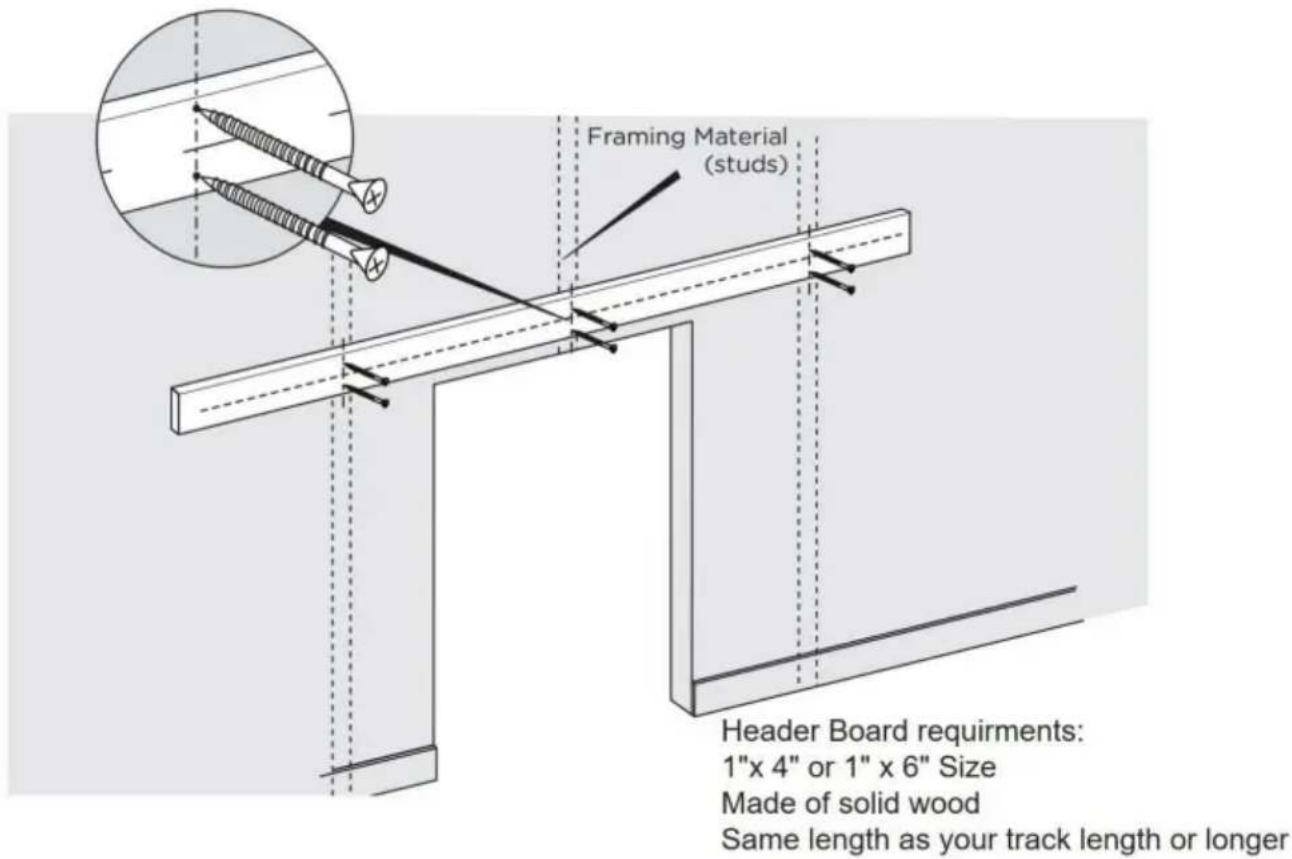

Det är mycket viktigt att avgöra om du behöver installera en header board.

Gå ombord innan du installerar banan.

Om du möter följande situationer rekommenderar vi starkt att du använder en header board (dessa situationer kan inkludera men är inte begränsade till): • det finns en dörröppning (som en dörrkarm eller en golvlist) • väggen är inte en betongvägg, såsom gipsvägg eller annan typ av vägg.

Observera: Header board och skruvarna för att installera header board ingår inte. Du kan köpa dem online eller offline.

Steg-1

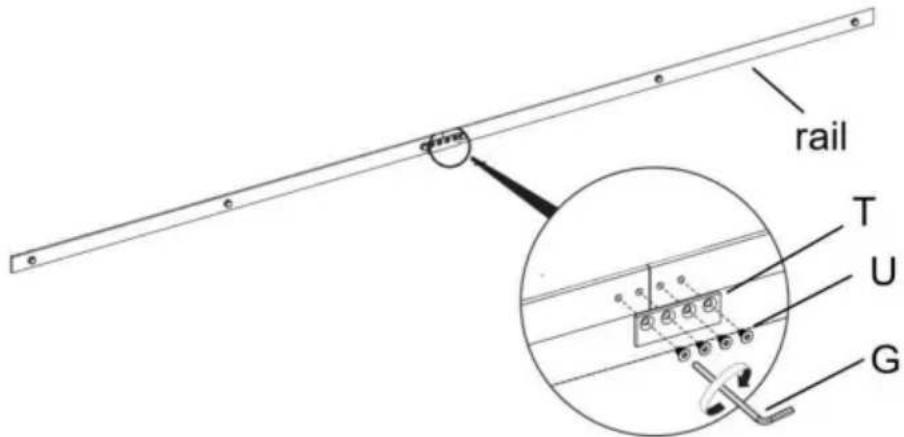

1.1. Dra åt skruven U med insexnyckel G för att ansluta anslutningsremmen T till två skenor.

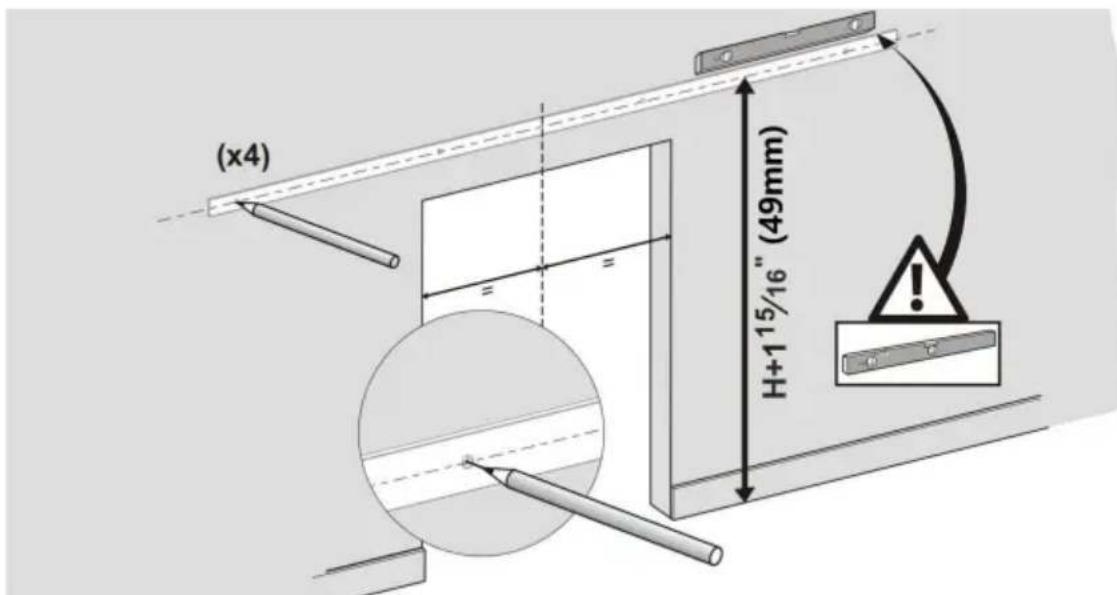

1.2. Använd en nivå och ett måttband för att markera spårets mittlinje. Som visas i produktvalsdiagrammet, höjden på dörren är H i bilden ovan, höjden på mittlinjen (mätt upp från golvet) är höjden på din dörr PLUS 115/16".

1.2. Placera spåret på plats vid den markerade mittlinjen, se till att det är plant, och använd spåret som en mall för att markera monteringshålens placering för spåret med en penna. Du kan också hänvisa till spårstorleken för att markera positionen av spåröppningen.

Se monteringstips nedan.

Vi föreslår att mitten av spåret är i mitten av väggöppningen.

Steg-2:

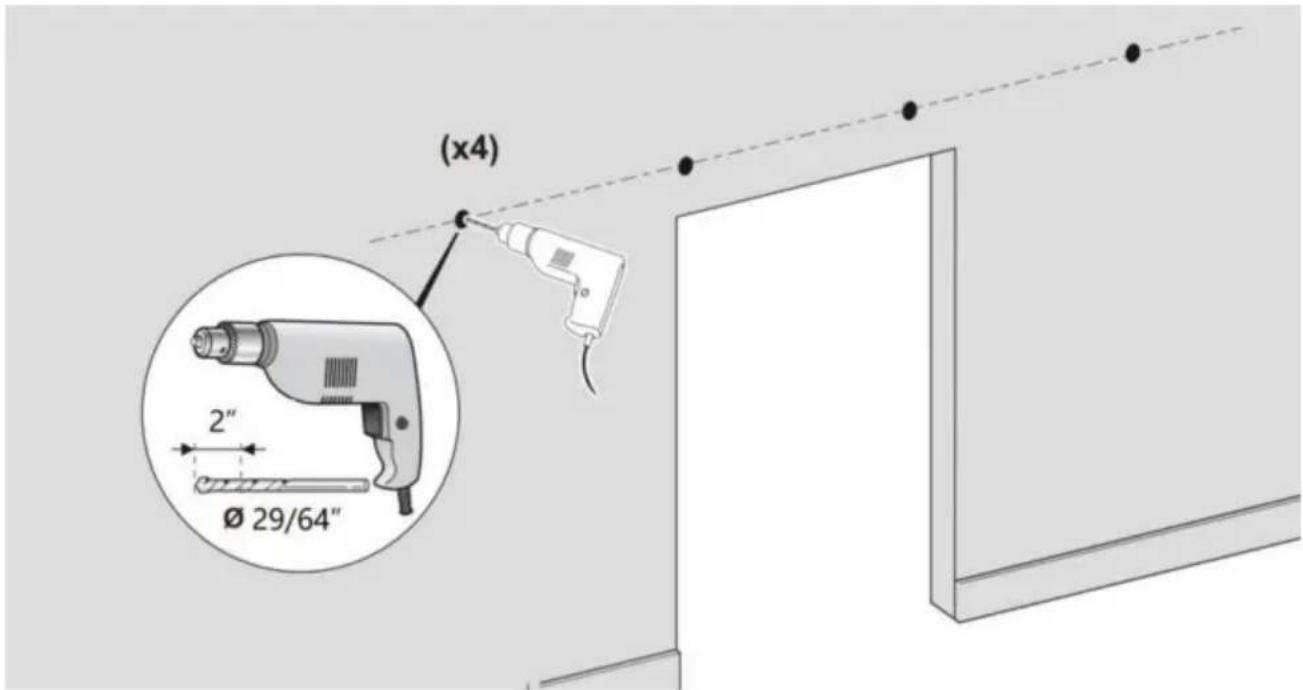

2.1. Använd ett 9/64" borrhål i det markerade läget, 2 tum djupt.

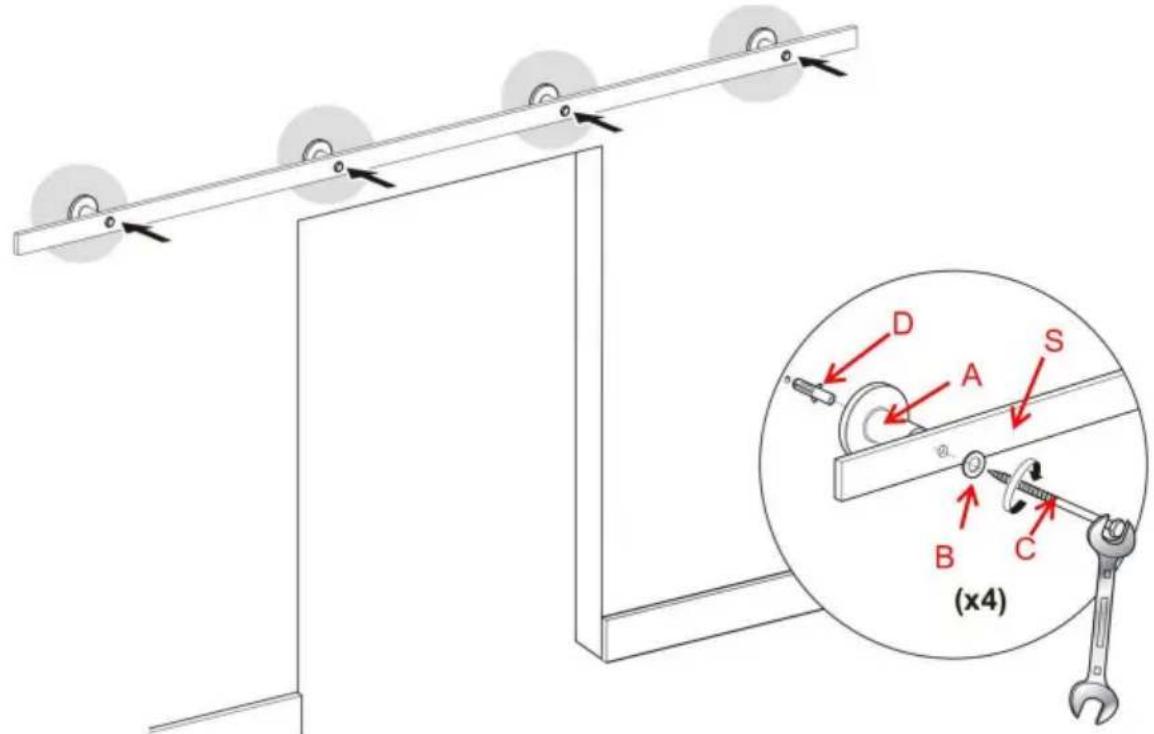

3.1. Montera expansionsbulten D i plast i hålen på betongväggen först, använd sedan skruv P genom brickorna B, skenan S och väggdistansen A och lås till sist på plastexpansionsbulten D.

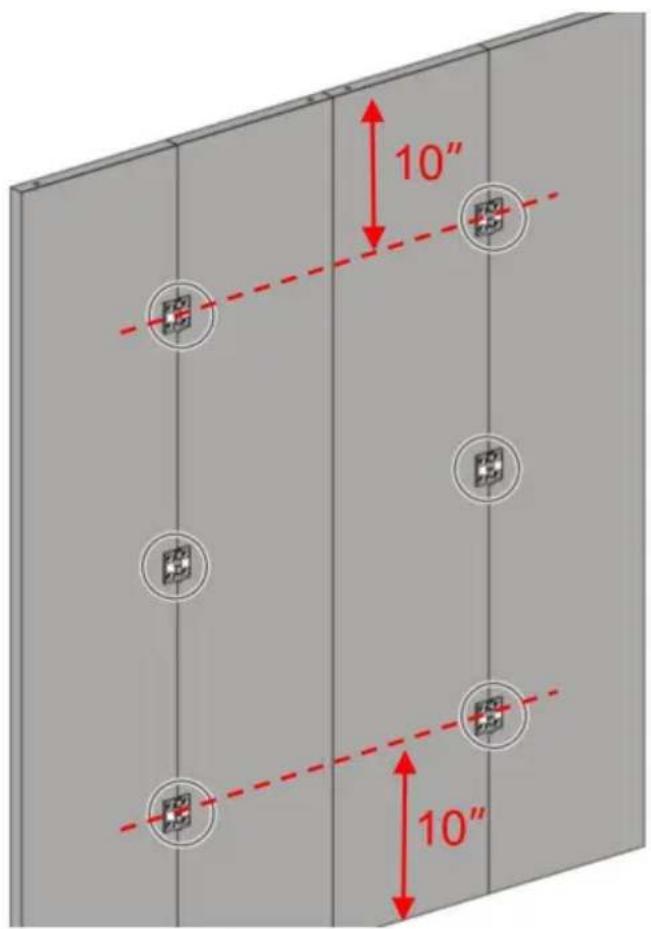

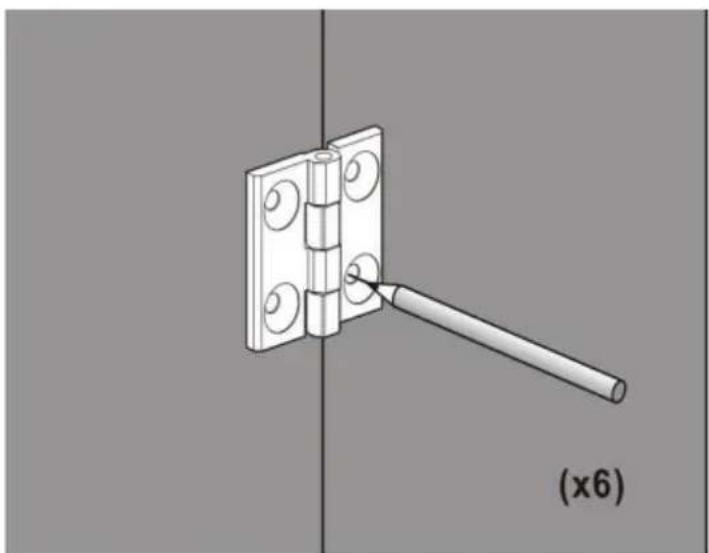

4.1. Skarva först ihop dörren, med det dubbelvikta dörrstumsgångjärnen L-hålet i dörren för att bestämma skruvens position och markera, och slutligen med 3/16" borrhål, håldjup på 1 tum. 4.2. Skruven M håller de dubbelvikta dörrstumlarnas gångjärn L till dörren, slutför monteringen av dörren.

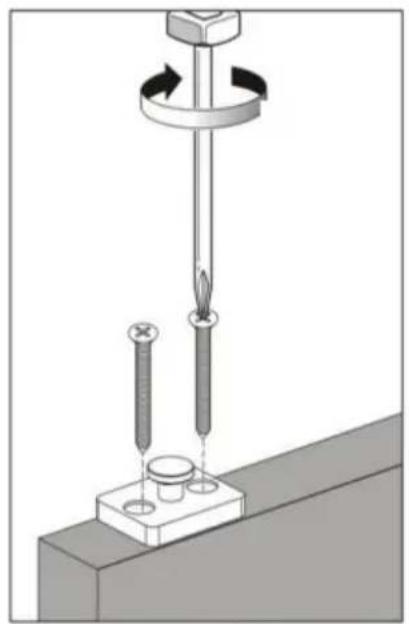

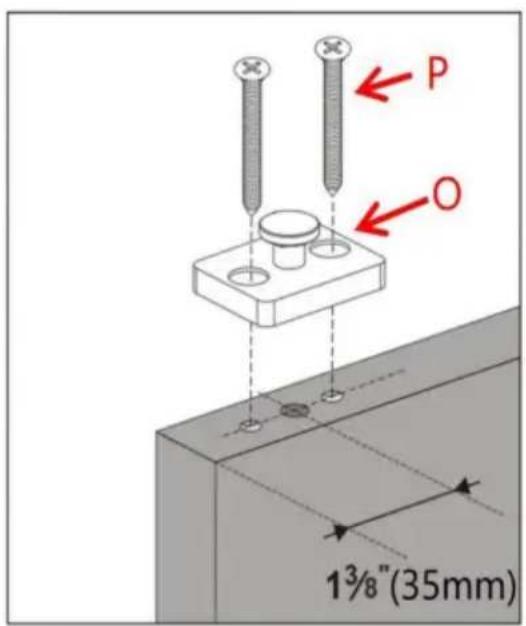

Använd skruv P och installera 4 Roller Rotating Base O på toppen av dörren, mitten av Roller Rotating Base O är 35 mm från kanten av dörren.

6.1. Borra djup 23 mm hål på vardera sidan av dörren med en 19/32" borr; mitten av hålet är placerat 35 mm från dörrkanten. 6.2. Fyll 2-hylsa I i hålet.

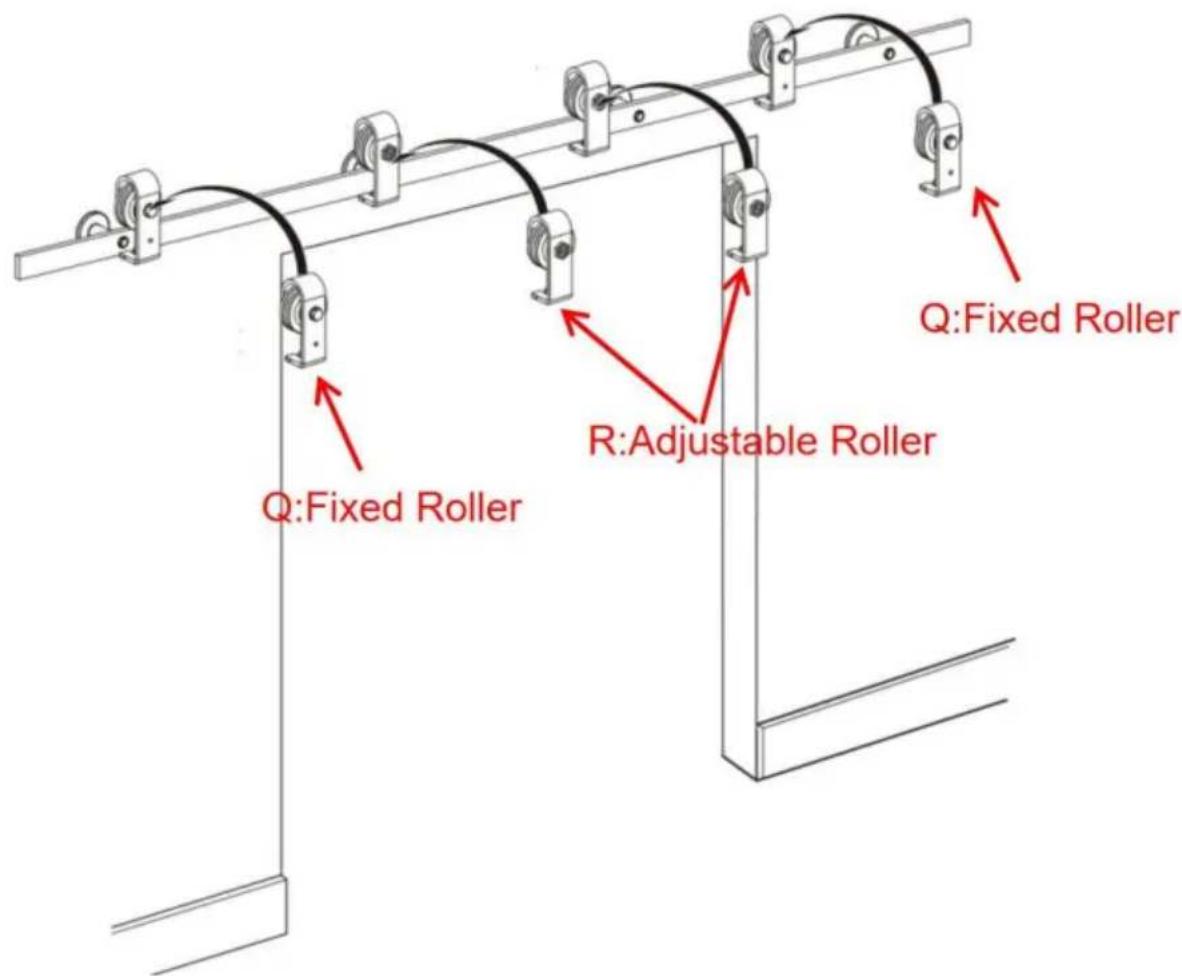

7.1. Häng den fasta rullen Q och den justerbara rullen R på skenan.

Steg 8

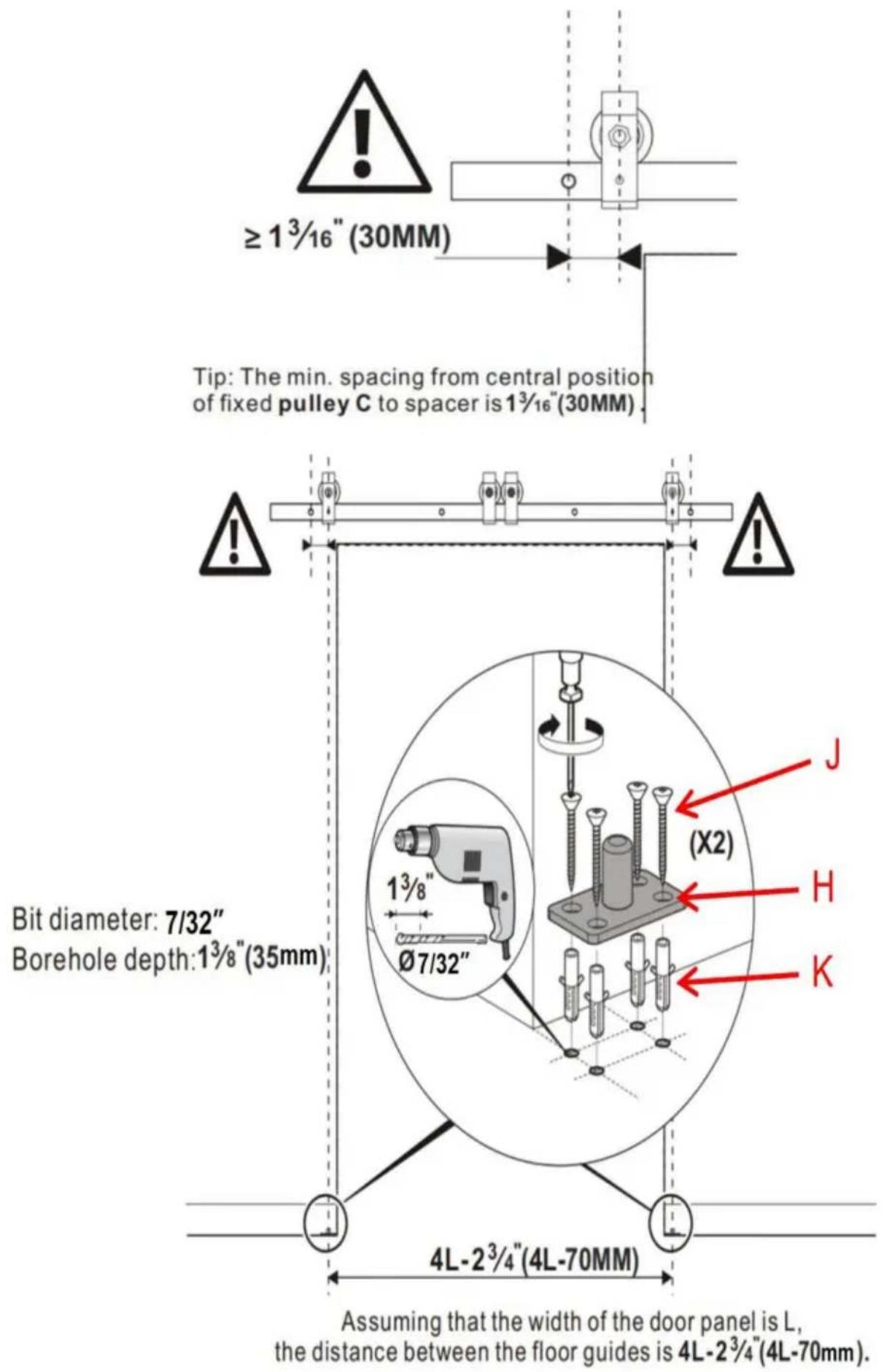

8.1. Installera två nedre svängbara plattor H; Om vi antar att bredden på en enkel dörr är L, är avståndet mellan mitten av de två H:en 4L-70 mm; avståndet mellan den nedre svängplattan H mitt från väggen är 47,6 mm; 8.2.

Fyra fläckar markerades ovanför marken med det genomgående hålet på den nedre svängplattan H; borra djup 35 mm hål i märket med en 7/32" borr; sätt sedan in plastexpansionsbulten k i hålen.

8.3. Fäst den nedre svängplattan H i golvet med en skruv J.

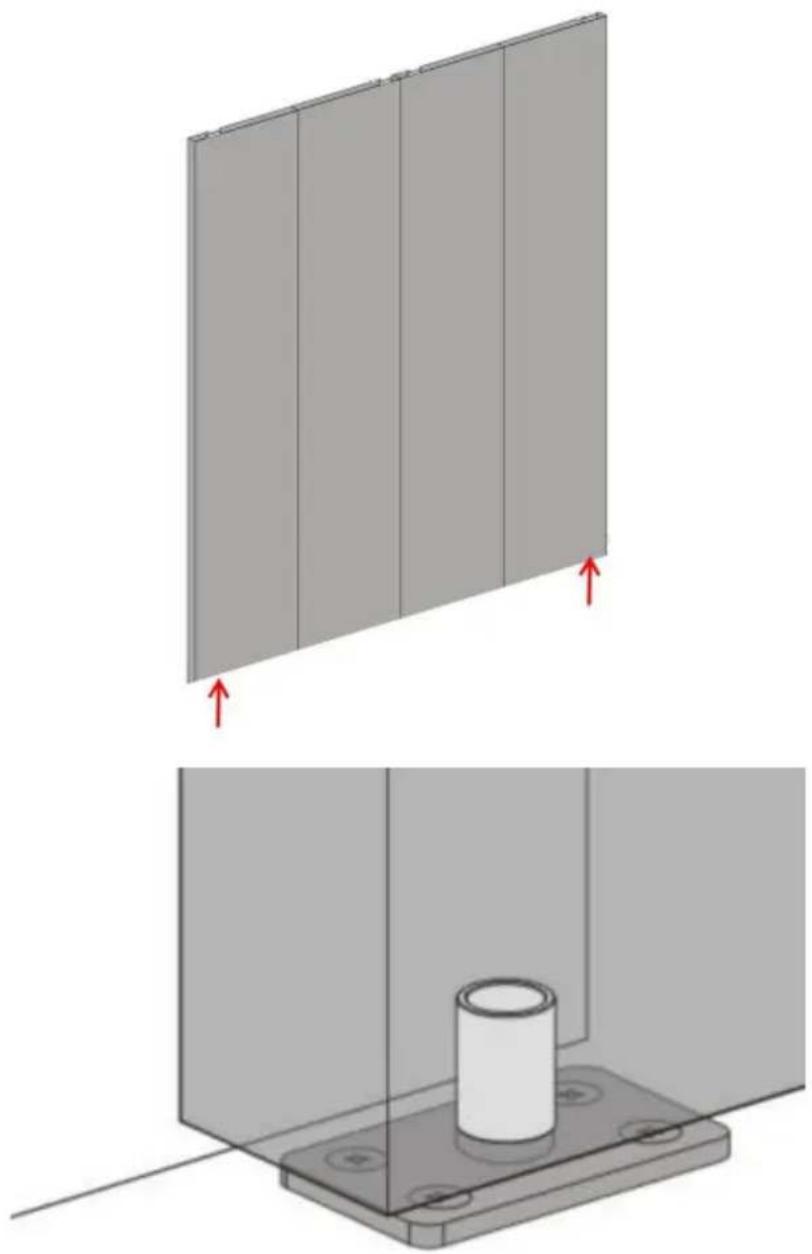

Sätt in två hylsor i i botten av dörren i två nedre svängplåtar H på golvet.

10.1. Skruva loss ställskruven på sidan av den fasta rullen.

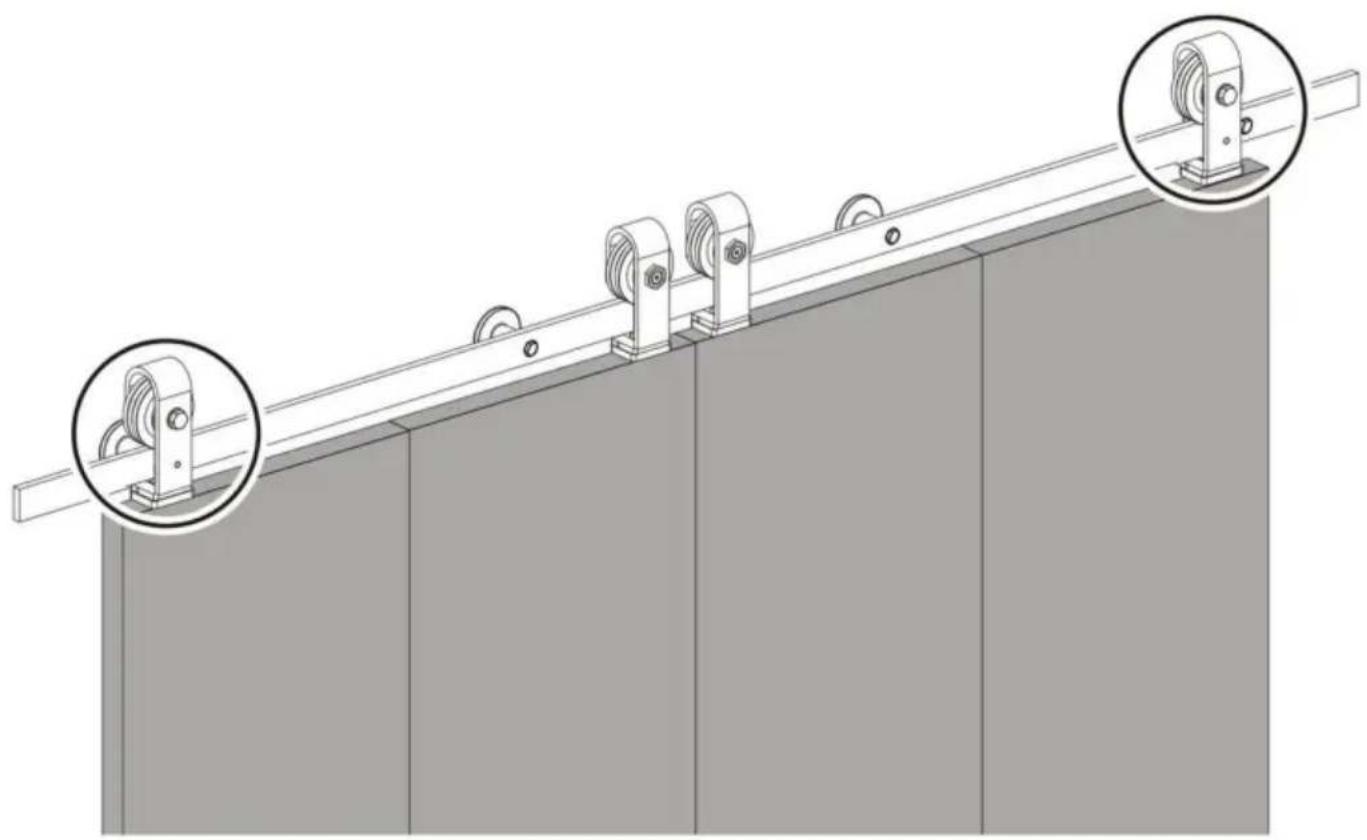

10.2. Sätt dörren på hylsan I; Koppla in den roterande rullen O på toppen av dörren med den fasta rullen. 10.3. Dra åt ställskruvarna för att låsa den fasta rullen till den roterande rullbasen O.

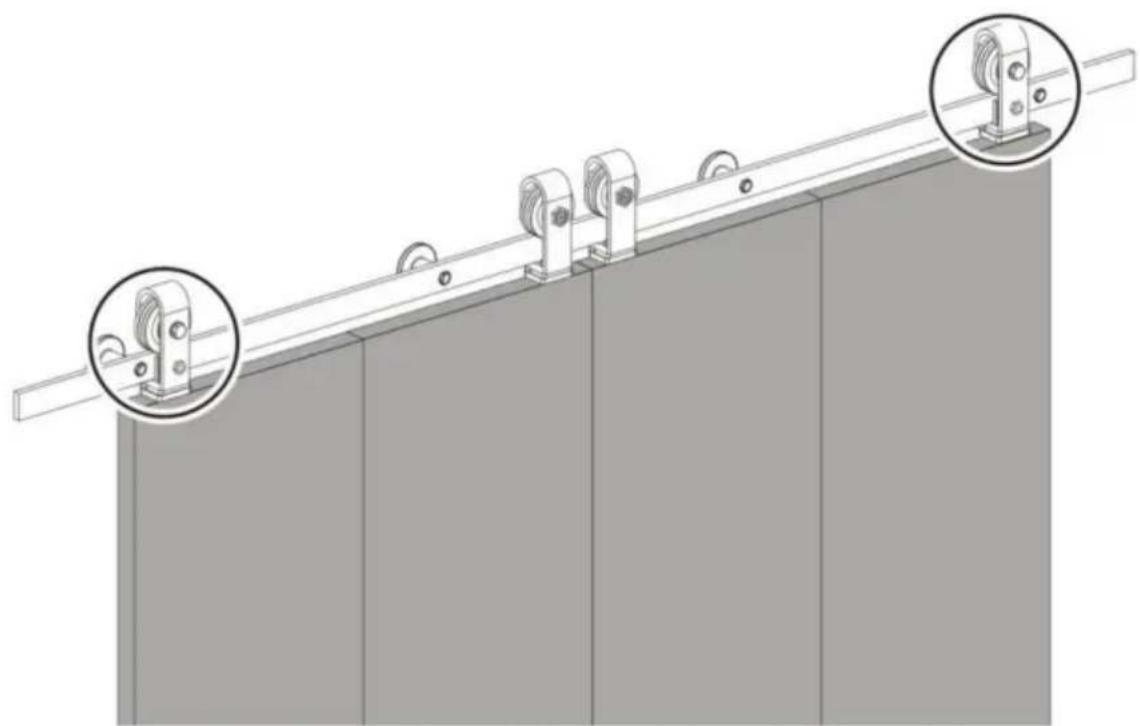

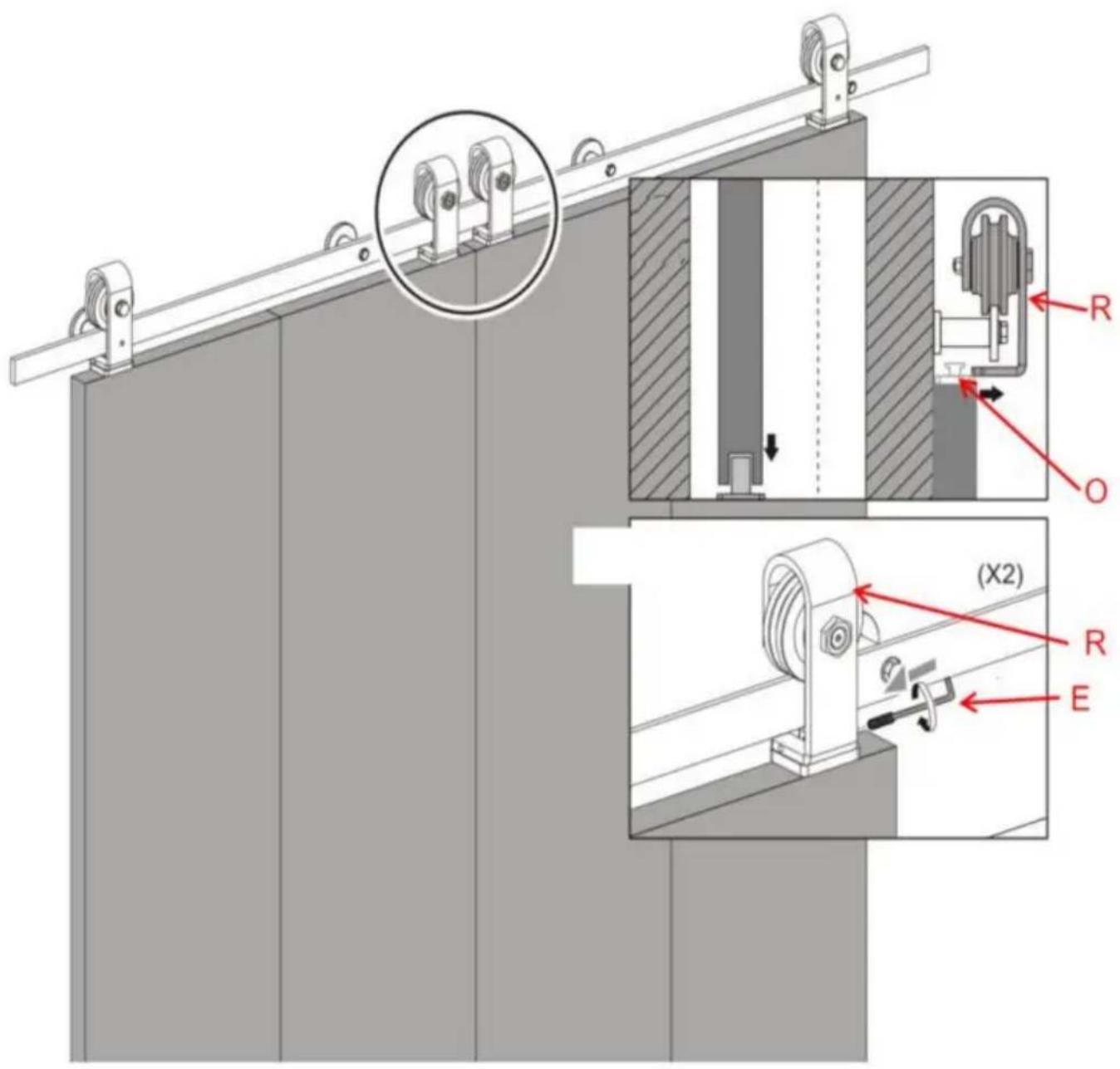

11.1. Se steg 10, installera Adjustable Roller R enligt metoden för att installera den fasta rullen Q.

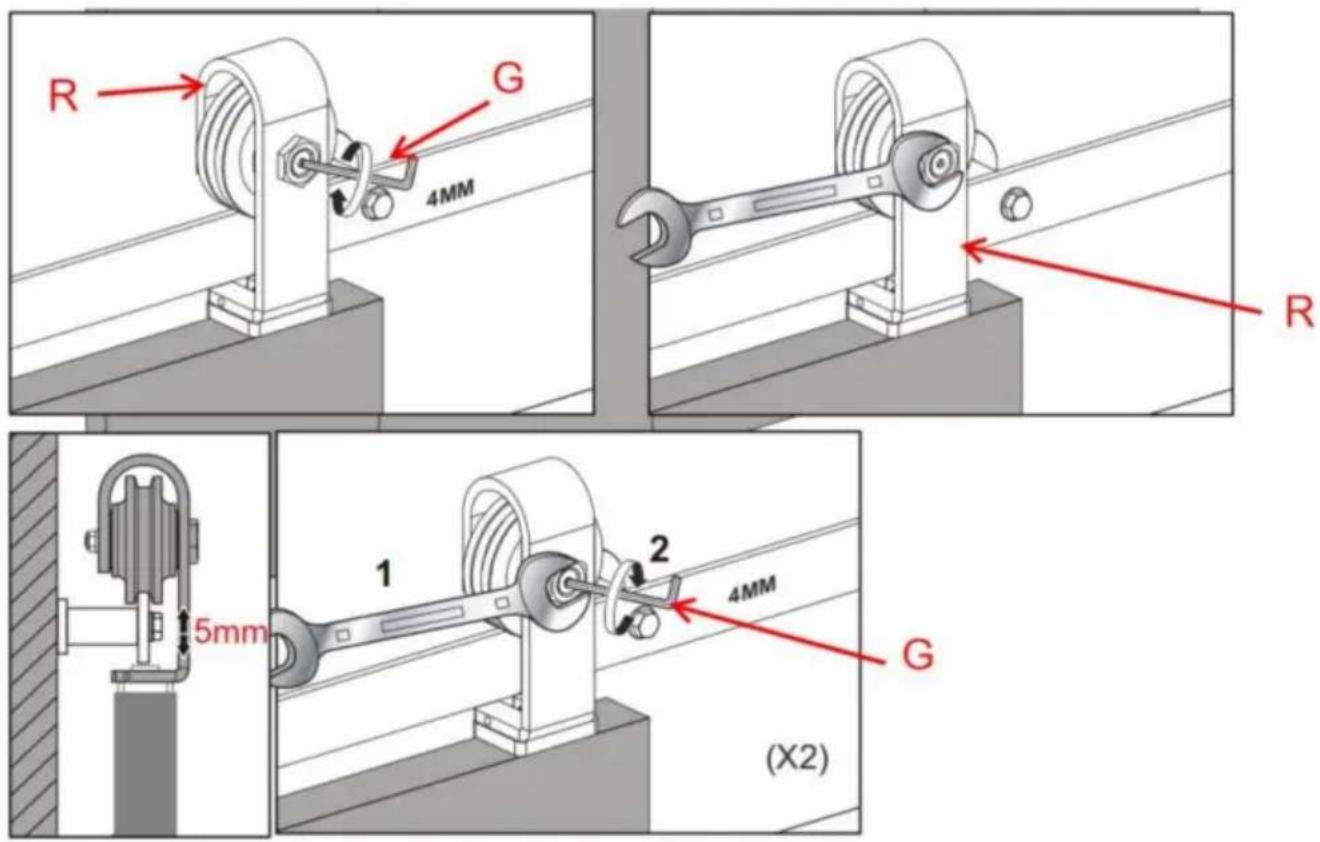

11.2. Se instruktionerna nedan, justera höjden på den justerbara rullen R till ett lämpligt läge. Låt vänster och höger dörrhöjd vara på samma nivå.

Höjden på dörren kan justeras med cirka 5 mm.

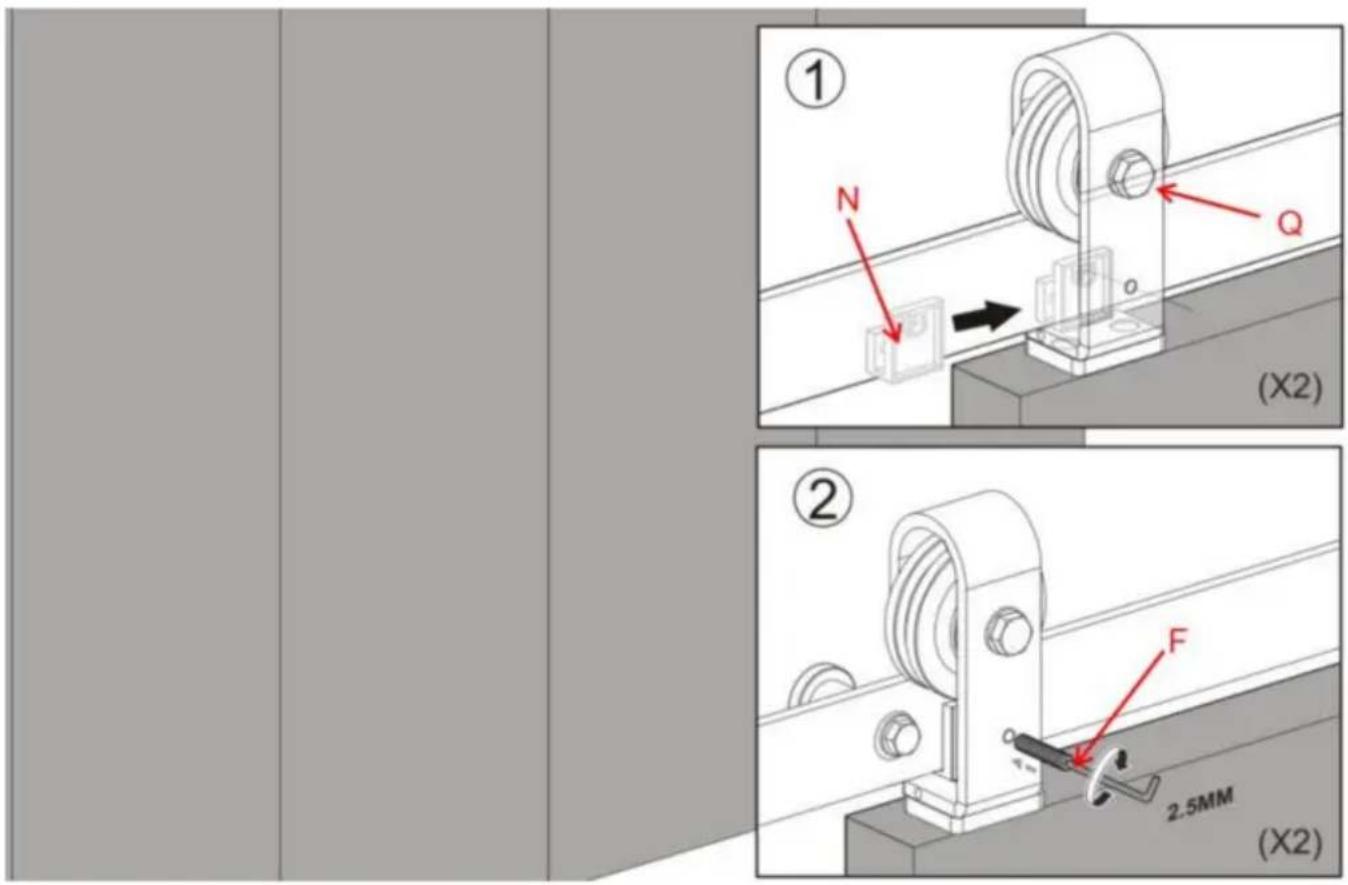

Installera det fasta rullåsfästet N.

12.1. Skjut in det fasta rullåsfästet N på skenan bakom ställskruven placerad på framsidan av den fasta rullen Q. 12.2. Använd den medföljande insexnyckeln F, dra åt ställskruvarna på baksidan av det fasta rullåsfästet N. 12.3. Lås fast rullen Q på skenan genom att dra åt den långa ställskruven genom det fasta rullbandets låsfäste och in i skenan. 12.4. Dra åt sexkantsmuttern på denna ställskruv.

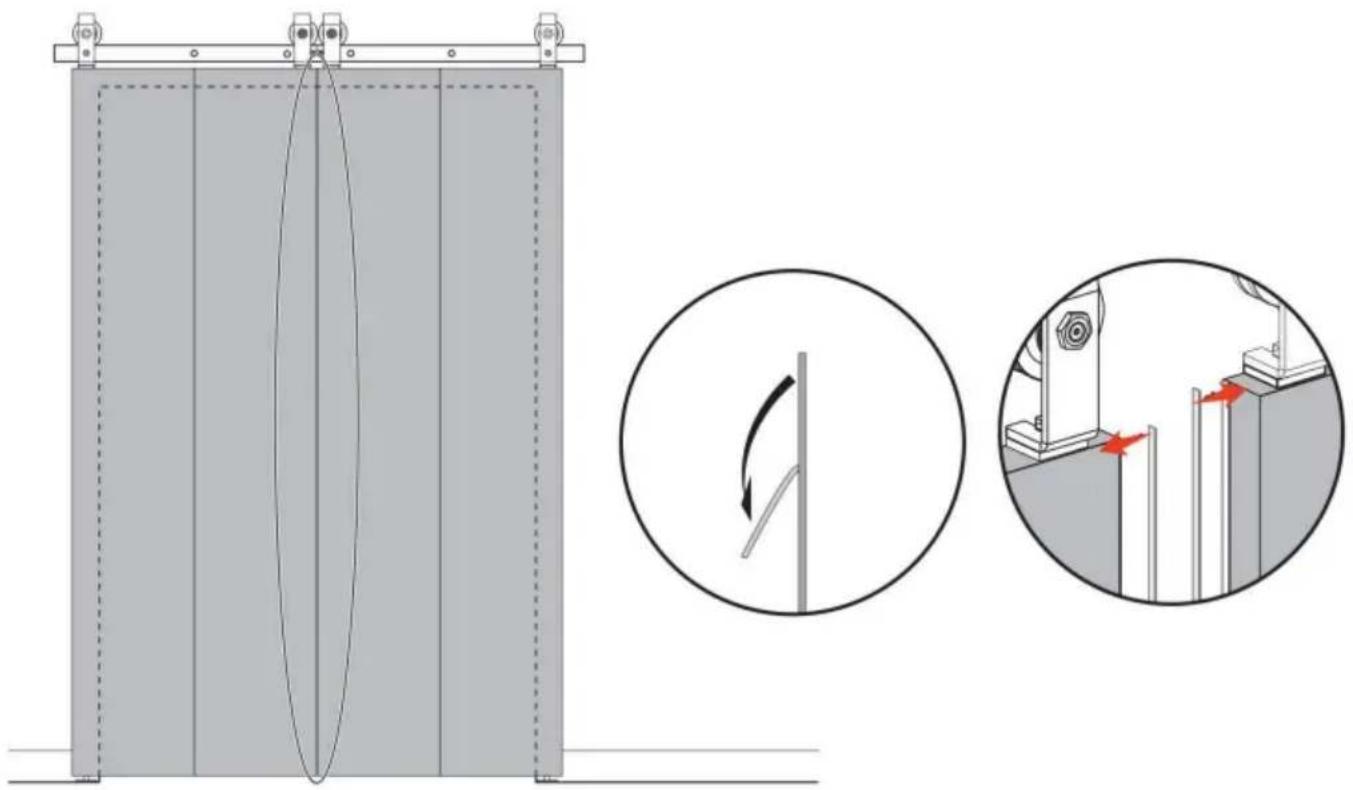

Fäst anti-kollisionsremsan på dörren. För att förhindra att springan mellan dörren och dörren blir för stor, vänligen fäst den diagonalt enligt bilden nedan.

Teknisk support och e-garanticertifikat: www.vevor.com/support
