BEDIENUNGSANLEITUNG 64IN-2D-4K Vevor
Technischer Support und E-Garantie-Zertifikat

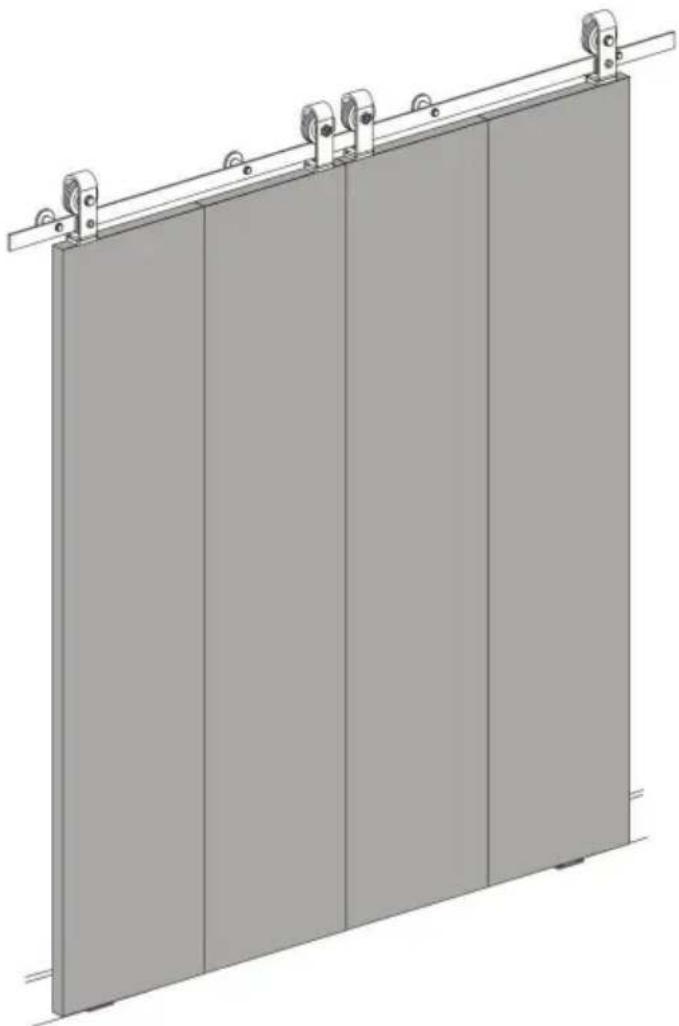

Faltbare Schiebetür im Scheunenstil
Hardware-Kit
Modell: 52IN-2D-4K/60IN-2D-4K/64IN-2D-4K/76IN-2D-4K

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
SICHERHEITSHINWEISE
WARNUNG:
Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen.
Vorsichtsmaßnahmen bei der Montage
- Nur gemäß dieser Anleitung zusammenbauen. Unsachgemäßer Zusammenbau kann Gefahren schaffen.
- Tragen Sie ANSI-zugelassene Schutzbrillen und schwere Arbeitshandschuhe während der Montage.
- Halten Sie den Montagebereich sauber und gut beleuchtet.
- Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
- Nicht zusammenbauen, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
- Produktfunktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte.
- Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie im Montagediagramm dieses Handbuchs. Packen Sie alle Teile in einem sauberen Arbeitsbereich aus und trennen Sie sie.
- Aus Sicherheitsgründen wird empfohlen, diese Hardware von 2 Personen zu installieren.
- Produkte werden außerhalb der Reichweite von Kindern und Haustieren installiert.
Vorsichtsmaßnahmen treffen.
- Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Artikel zu spielen.
- Nur bestimmungsgemäß verwenden.
- Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose oder beschädigt sind.
BEWAHREN SIE DIESE ANWEISUNGEN AUF.

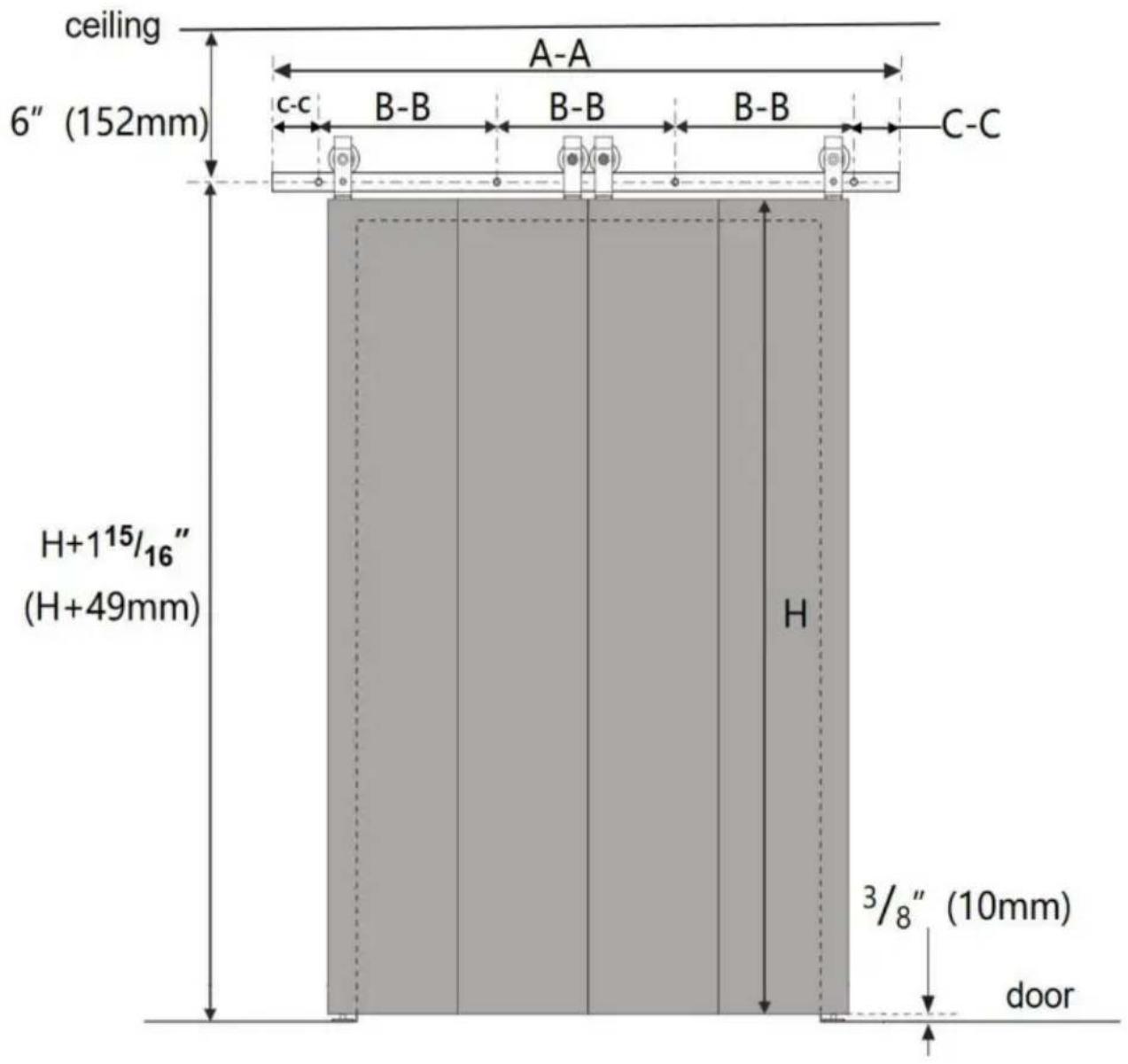

Produkteignung.
| Modell | 52 ZOLL-2D-4K | 60 ZOLL-2D-4K | 64 ZOLL-2D-4K | 76 ZOLL-2D-4K |
| Schienenlänge AA | 52 Zoll(1320 mm) | 60 Zoll 76(1524 mm) | Zoll 64 Zoll(1626 mm) | (1930 mm) |
| Entfernung von das Schienenloch BB | 406 mm 456 | mm 506 mm | 600 mm | |
| Schienengröße CC | 51 mm 70 mm | 54 mm | 65 mm | |
| Anzahl der Schienenlöcher | 4 Stück | |||
| Schienensplit Menge | 2 Stück | |||
| Türbreite | ÿ12 Zoll | ÿ14 Zoll | ÿ15 Zoll | ÿ18 Zoll |
| Türdicke | 1,375 bis 1,75 Zoll (34,92–44,45 mm) | |||
| Türhöhe | H (je nach Benutzer) | |||
| Entfernung von die Schiene von der Boden | H+49mm | |||
| Abstand bei der Boden von die Tür aus dem Boden | 10 mm | |||
| Distanz zwischen den Türoberteil und Decke | 6 Zoll (152 mm) | |||
| Anzahl Türen | 4 Stück | |||
Die Box enthält keine Türpaneele und andere Holzquadrate, die zusätzlich erworben werden müssen.

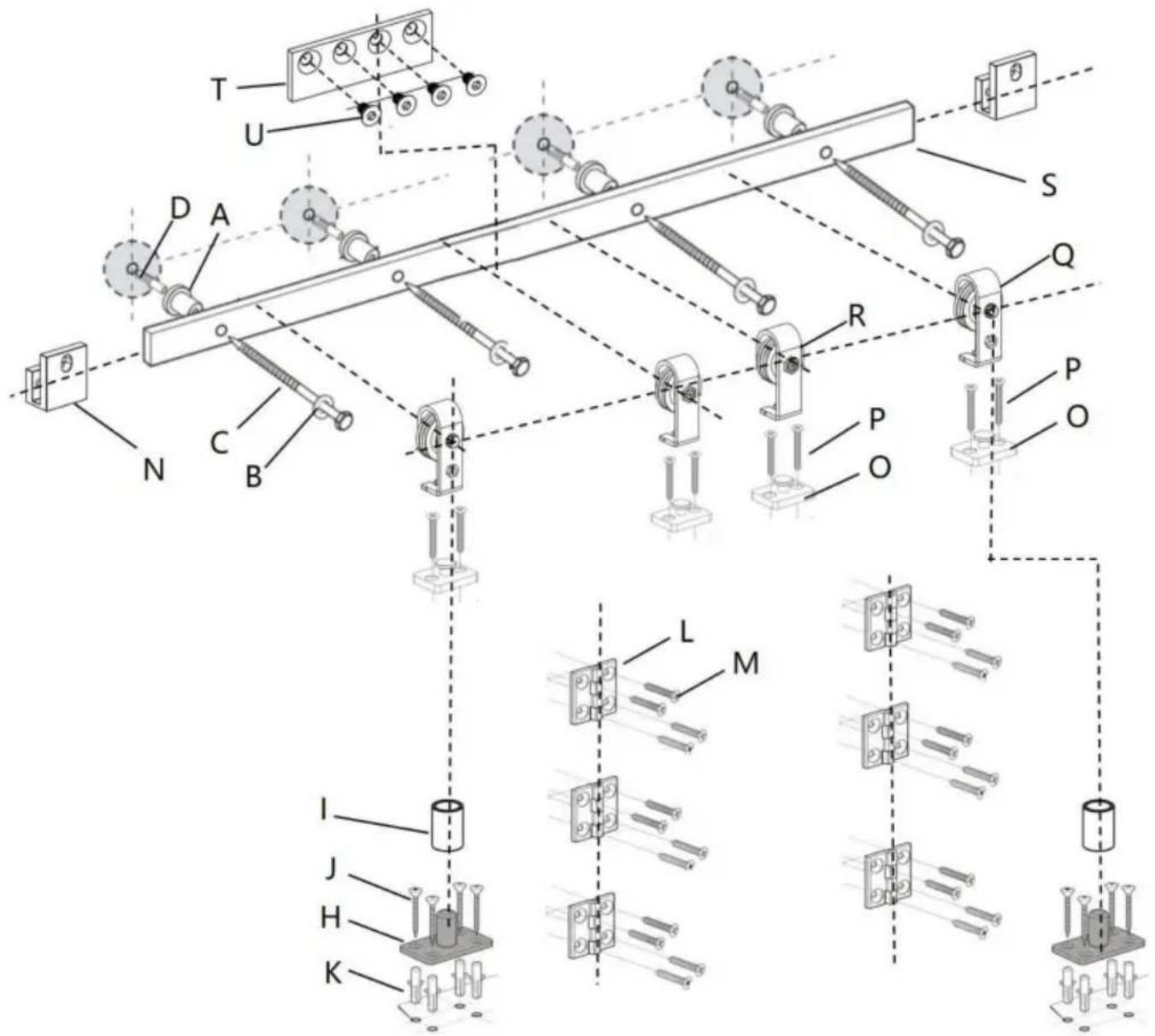

Produktzerlegungsdiagramm.
Teileliste (Teile sind für alle Modelle einheitlich).
A: WandAbstandshalter × 4 Stück | B: Unterlegscheiben × 4 Stück | C: M8 × 90 mmPlastikTippenSchraube × 4 Stück | D:ÿ12×50 Kunststoff-Spreizbolzen×4St |
E: 2 mm SechskantSchlüssel × 1 Stück | F 2,5 mmInbusschlüssel × 1 Stück | G: 4 mm SechskantSchlüssel × 1 Stück | H: Unterer DrehpunktPlatte × 2 Stück |
I: Ärmel × 2 Stück | J:M4×30SenkkopfBlechschraube × 8 Stück | K:ÿ6×30PlastikSpreizbolzen× 8 Stück | L: FalttürHinternScharniere × 6 Stück |
M:M6×25 P:M5×50SenkkopfBlechschraube mitKopf × 24 Stück | N:Feste RolleSperrenHalterung × 2 Stück | O: WalzeDrehenBasis × 4 Stück | SenkkopfBlechschraube mitKopf × 8 Stück |
F: BehobenRolle × 2 Stück | R: EinstellbarRolle × 2 Stück | S:Schiene 2Stk | T:VerbindungRiemen × 1 Stück |
U: M6 × 10Schraube × 4 Stück | V: VersiegelungStreifen × 1 Stück |
ACHTUNG.
Der falsche Umgang mit schweren Gegenständen (z. B. Türen) kann zu einem Verlust des Gleichgewichts führen und schwere Verletzungen verursachen. Achten Sie immer auf eine sichere Handhabung.
Halten Sie das Objekt fest und balancieren Sie es aus, bevor Sie es bewegen. Tragen Sie immer Sicherheitsschuhe beim Heben schwerer Gegenstände.
Wenn Körperteile (z. B. Haare, Finger) in beweglichen Teilen hängen bleiben, kann dies zu
Quetschgefahr und ernsthaften Verletzungen führen. Stecken Sie Ihre Finger nicht in bewegliche Teile und entfernen oder verschließen Sie stets alle Gegenstände von Ihrem Körper, die
sich in einem beweglichen Teil verfangen könnten.
Wenn Sie Türen mit der Hand am Ende der Tür schließen, kann dies dazu führen, dass
Hände oder Finger zwischen der Tür und anderen festen Gegenständen eingeklemmt werden
(z. B. eine andere Tür, Zierleiste), was zu schweren Verletzungen führen kann. Benutzen Sie immer den Türgriff zum Schließen der Tür.
Nutzungserklärung
Übermäßiger Kraftaufwand beim Öffnen und Schließen der Tür(en) kann zu Beschädigung der Hardware führen. Halten Sie den Griff immer fest, um dies zu vermeiden.
Erforderliches Werkzeug
| Geschwindigkeitsquadrat | Bleistift | Phillips Schraubendreher | Band |
Schlüssel Ebene | ![]() | Bohren | ÿ19/32"BohrerBisschen |
ÿ29/64" Bohrerÿ7/32" Bohrer | Bohrer | ÿ3/16" Bohrer |
Produktmontage

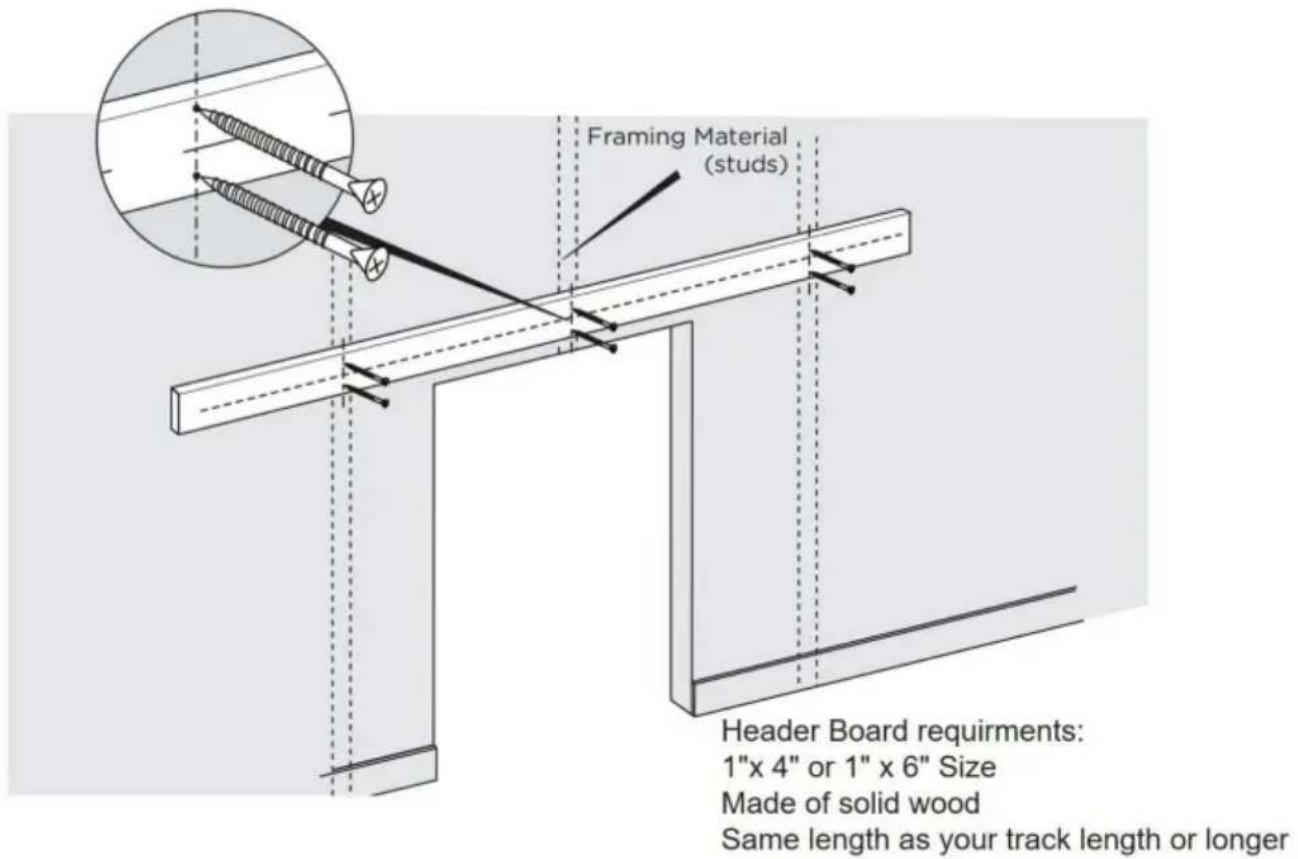

Es ist sehr wichtig zu bestimmen, ob Sie ein Kopfbrett installieren müssen,
bevor Sie die Schiene installieren.
Wenn Sie auf die folgenden Situationen stoßen, empfehlen wir Ihnen dringend die Verwendung eines
Kopfbretts (Diese Situationen können Folgendes umfassen, sind aber nicht darauf beschränkt): • Es
gibt eine Türverkleidung (wie einen Türrahmen oder eine Fußleiste) • Die Wand ist keine
Betonwand, sondern eine Trockenbauwand oder eine andere Art von Wand

Achtung: Die Kopfplatte und die Schrauben zur Befestigung der Kopfplatte sind nicht enthalten. Sie können sie online oder offline kaufen.
Schritt 1

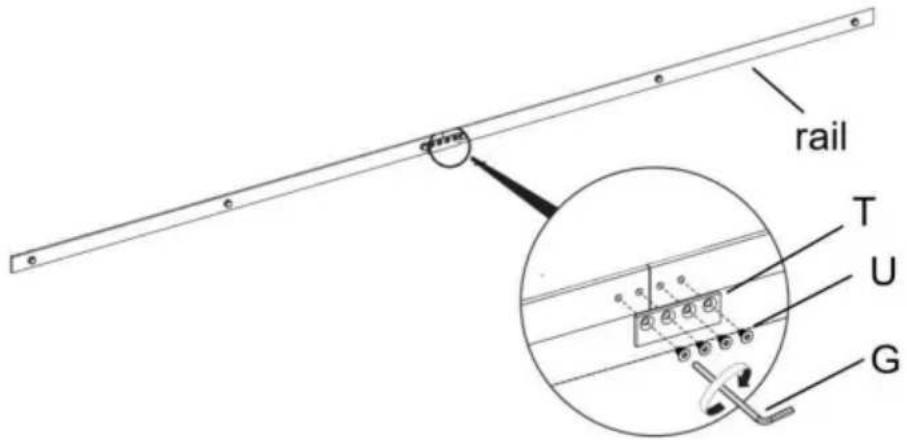

1.1. Die Schraube U mit dem Inbusschlüssel G festziehen, um das Verbindungsband T mit zwei Schienen zu verbinden.

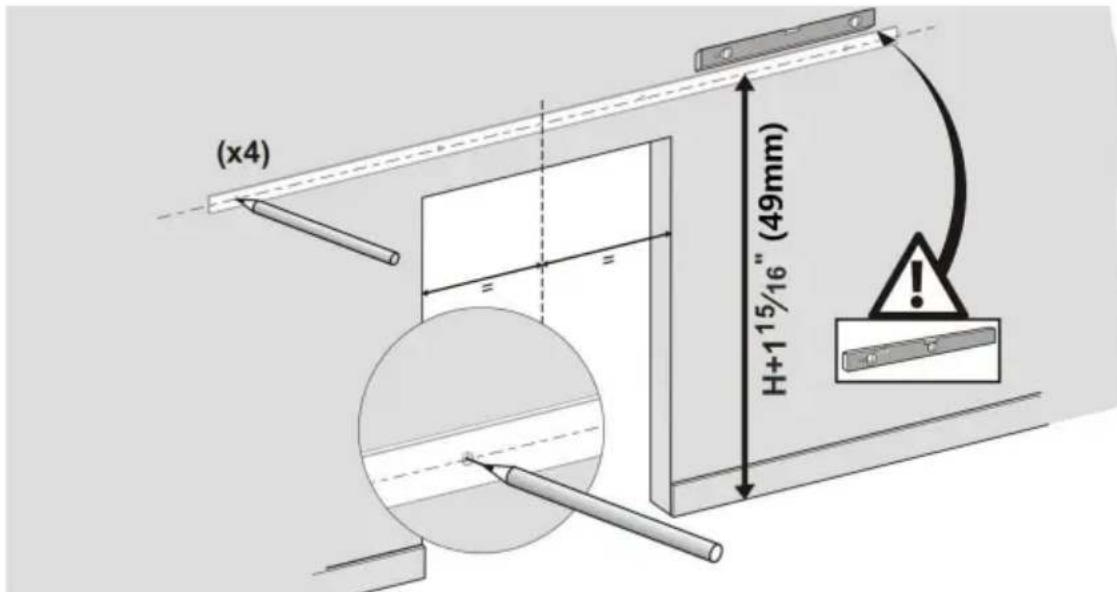

1.2. Markieren Sie mit einer Wasserwaage und einem Maßband die Mittellinie der Schiene. Im Produktauswahldiagramm ist die Türhöhe H in der
Abbildung oben angegeben. Die Höhe der Mittellinie (vom Boden aus gemessen) beträgt die Höhe Ihrer Tür PLUS 115/16".
1.2. Positionieren Sie die Schiene an der markierten Mittellinie, stellen Sie sicher, dass sie waagerecht ist, und verwenden Sie die Schiene als Vorlage, um die Position der Befestigungslöcher für die Spur mit einem Bleistift zu markieren. Sie können auch die Spurgröße verwenden, um die Position der Gleisöffnung zu markieren.
Siehe Installationstipp unten.

Wir empfehlen, dass sich die Schienenmitte in der Mitte der Wandöffnung befindet.
Schritt 2:

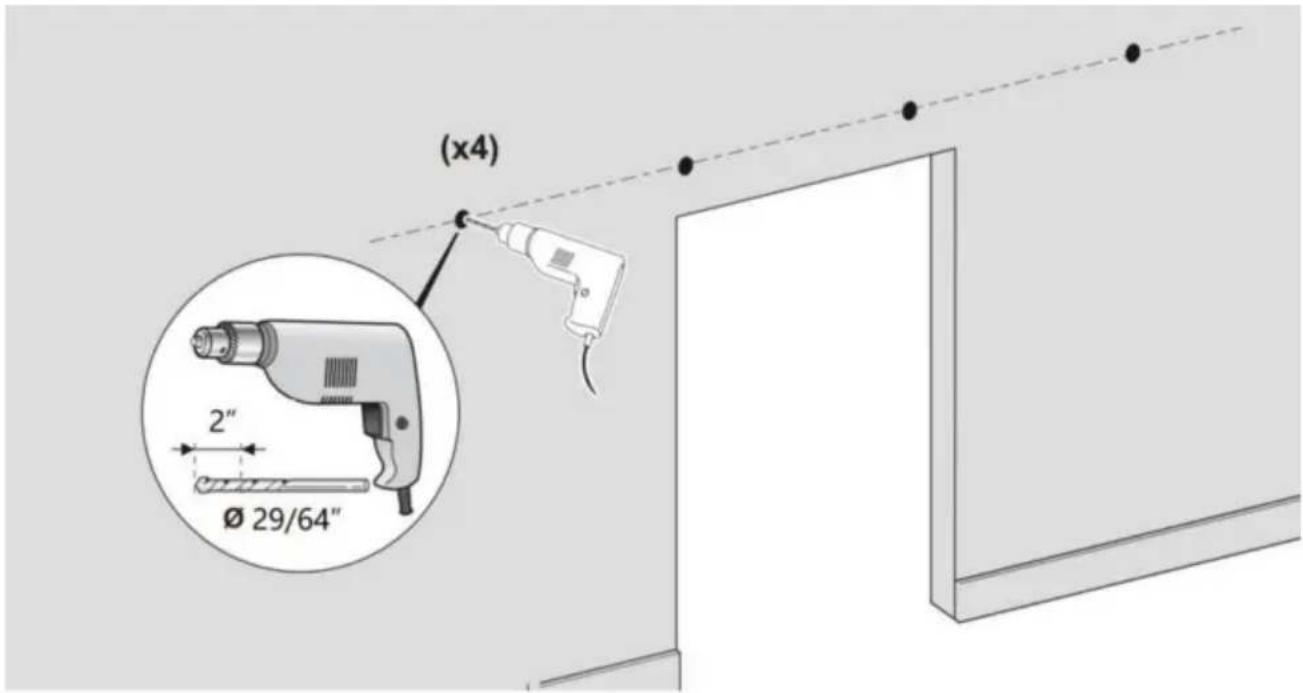

2.1. Bohren Sie an der markierten Stelle ein 2 Zoll tiefes Loch mit einem Durchmesser von 29/64 Zoll.

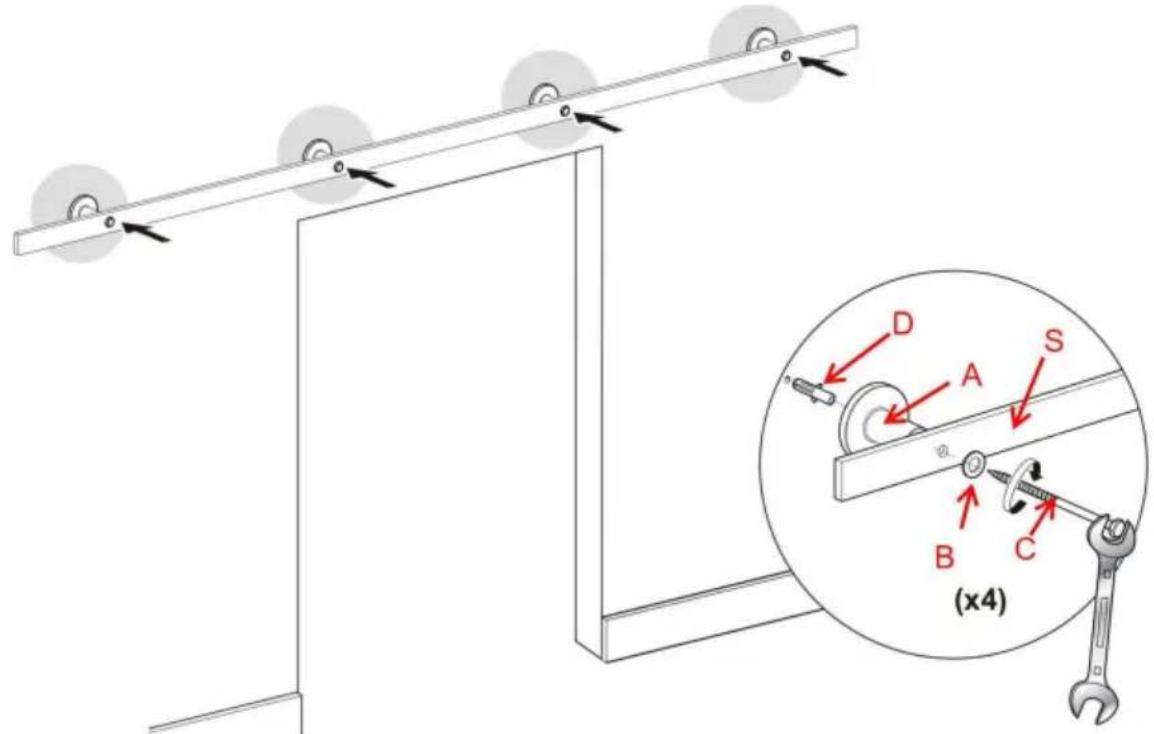

Schritt 3: Installieren Sie die Führungsschiene
3.1. Installieren Sie den Kunststoff-Spreizdübel D in den Löchern der Betonwand.
Führen Sie dann die Schraube P durch die Unterlegscheiben B, die Schiene S und den Wandabstandshalter A und befestigen Sie sie abschließend mit dem Kunststoff-Spreizbolzen D.

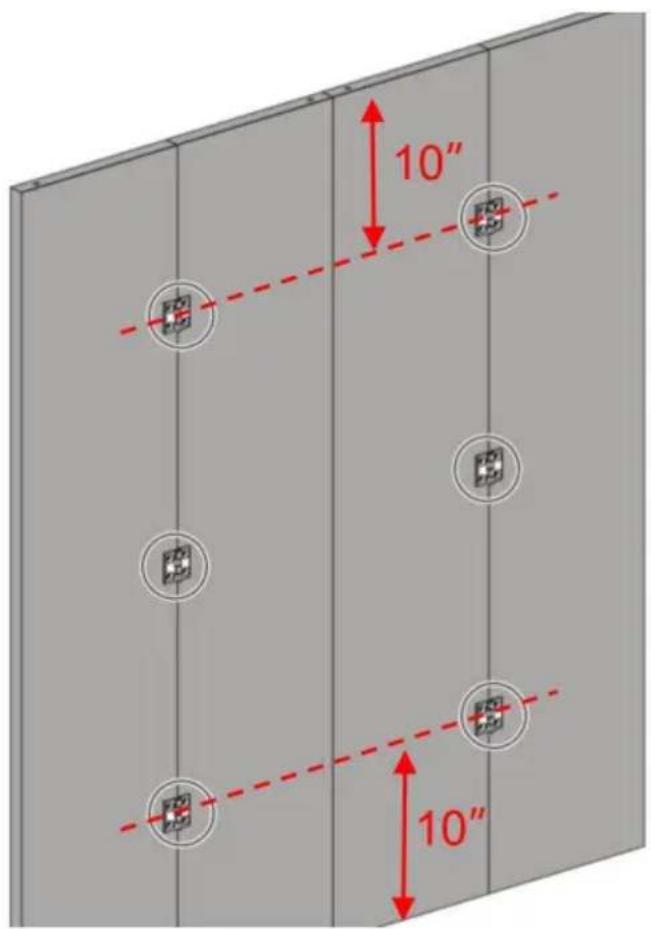

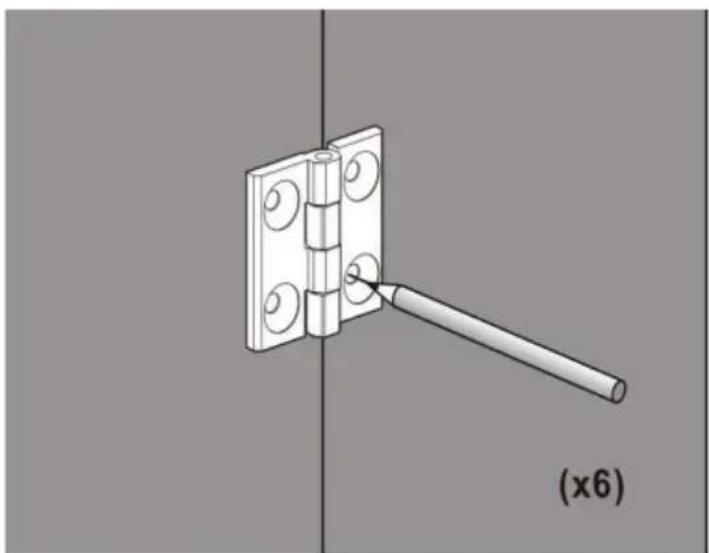

4. 4.1. Zuerst die Tür zusammenfügen, mit dem L-Loch der Falttürscharniere in der Tür die Position der Schraube bestimmen und markieren und abschließend ein 3/16"-Bohrloch mit einer Lochtiefe von 1 Zoll bohren. 4.2. Schraube M hält die Falttürscharniere L an der Tür. Schließen Sie die Montage der Tür ab.

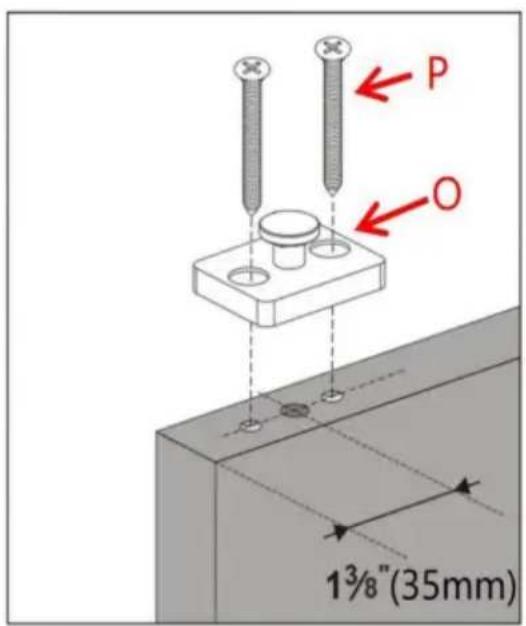

5 : Installieren Sie mithilfe der Schraube P 4 rotierende Rollensockel O oben auf der Tür. Die Mitte des rotierenden Rollensockels O befindet sich 35 mm vom Rand der Tür entfernt.

6: 6.1. Bohren Sie mit einem y19/32"-Bohrer auf beiden Seiten der Tür Löcher mit einer Tiefe von 23 mm; die Mitte des Lochs befindet sich 35 mm von der Türkante entfernt. 6.2. Füllen Sie 2 Hülsen I in das Loch.

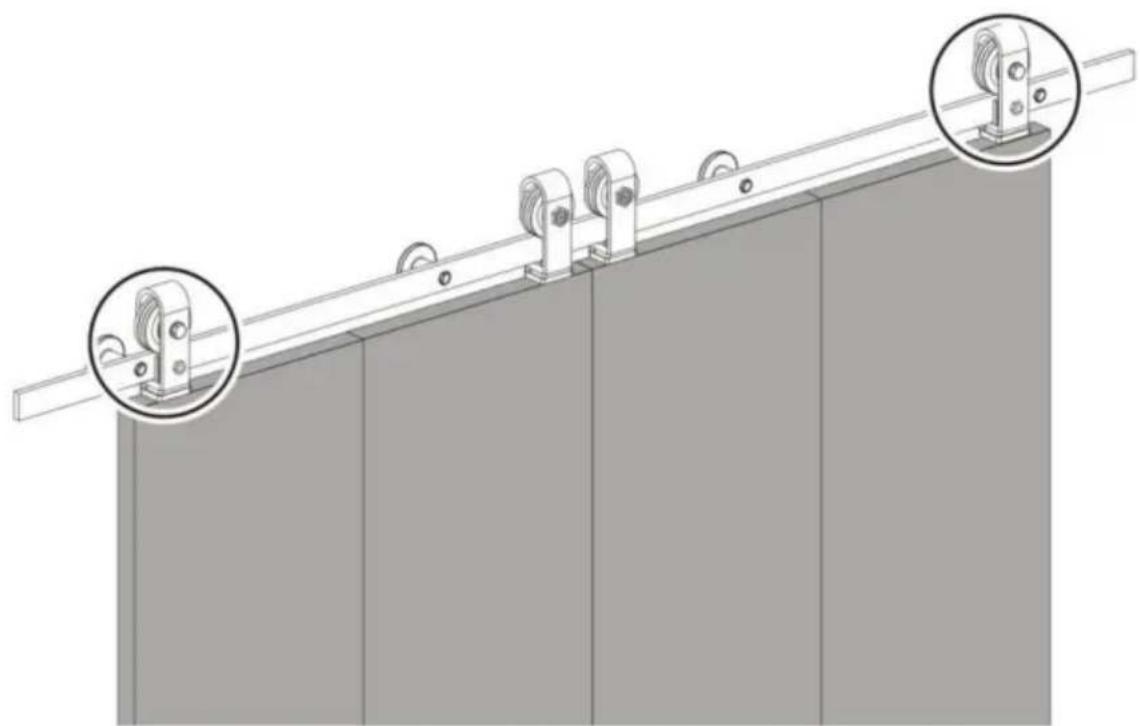

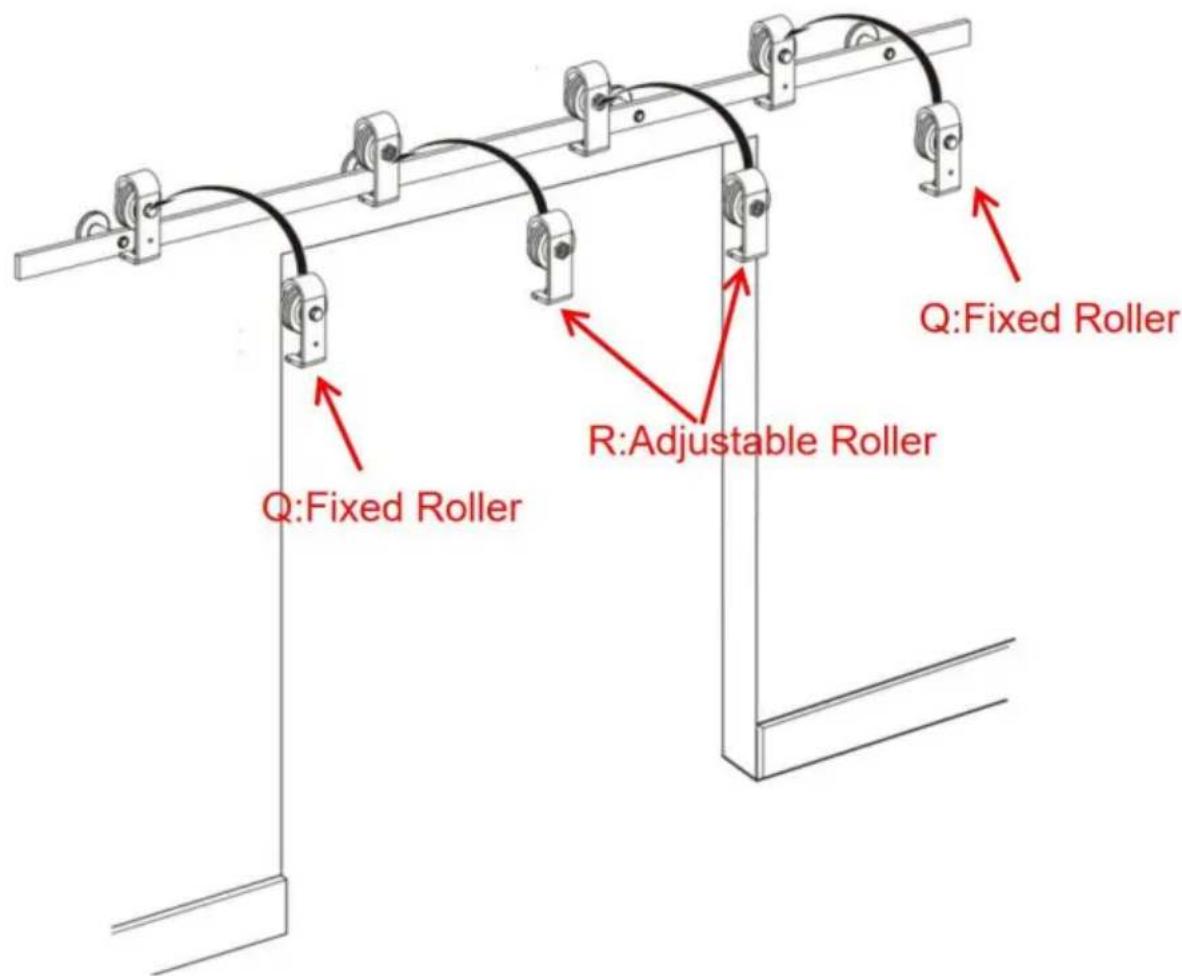

7 7.1. Hängen Sie die feste Rolle Q und die verstellbare Rolle R an die Schiene.

Schritt

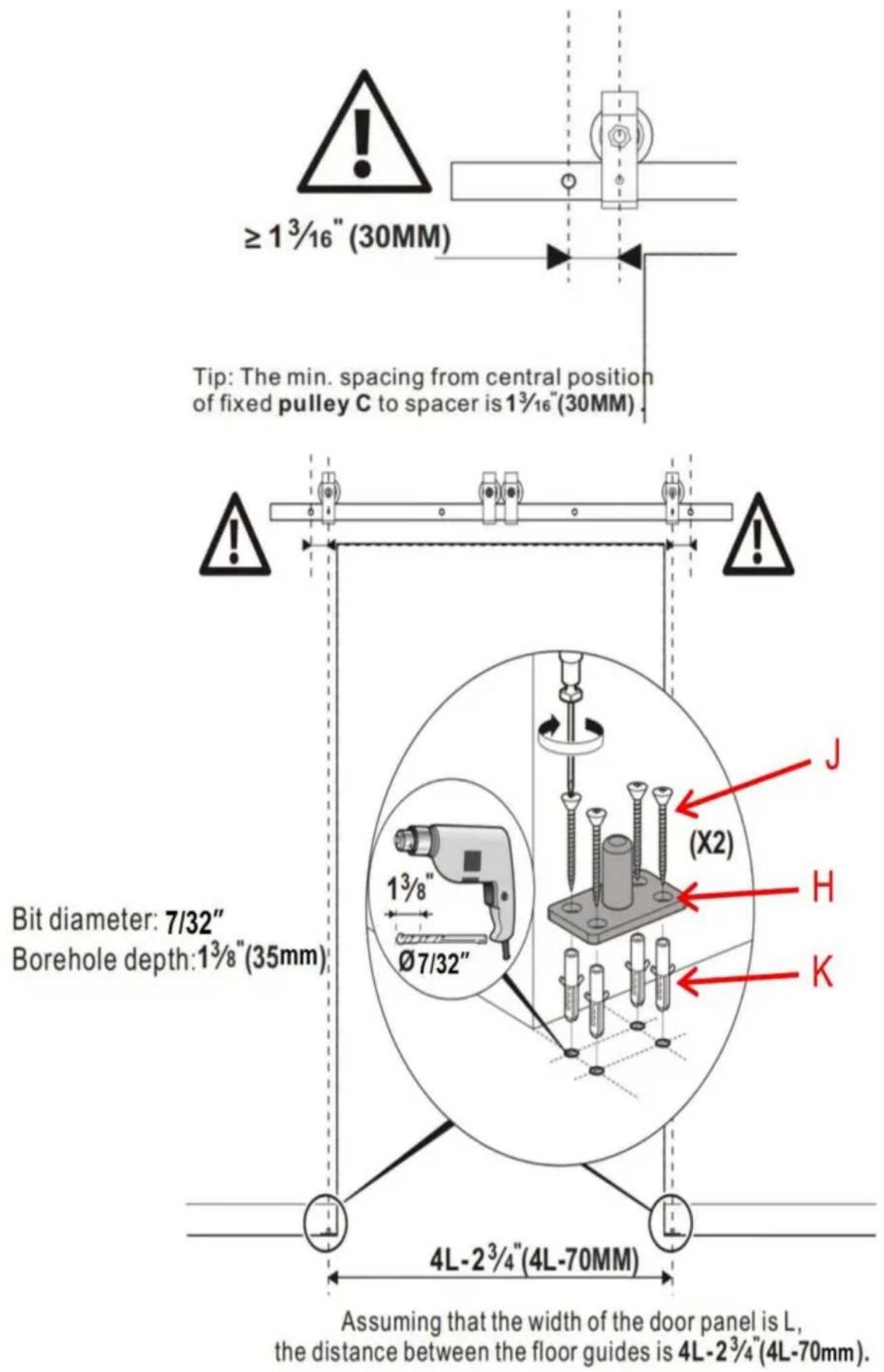

8 8.1. Installieren Sie zwei untere Drehplatten H. Angenommen, die Breite einer einzelnen Tür ist L, dann beträgt der Abstand zwischen der Mitte der beiden H 4L-70 mm. Der Abstand der Mitte der unteren Drehplatte H von der Wand beträgt 47,6 mm.
8.2. Über dem Boden wurden vier Punkte mit dem Durchgangsloch der unteren Drehplatte H markiert. Bohren Sie mit einem y7/32" -Bohrer 35 mm tiefe Löcher in die Markierung. Setzen Sie dann den Kunststoff-Spreizbolzen k in die Löcher ein.
8.3. Befestigen Sie die untere Schwenkplatte H mit einer Schraube J am Boden.

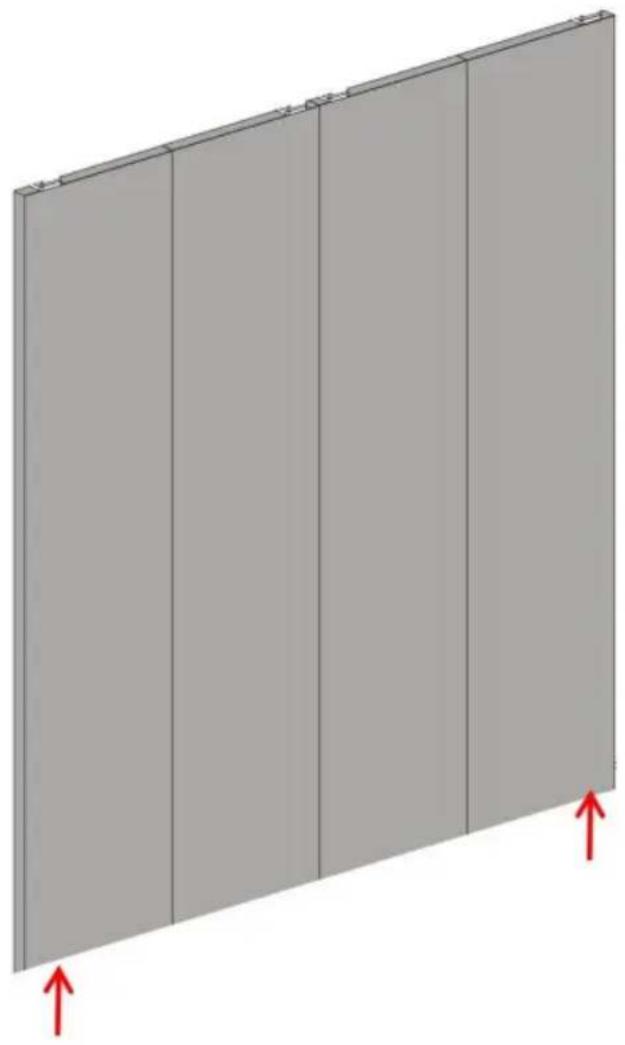

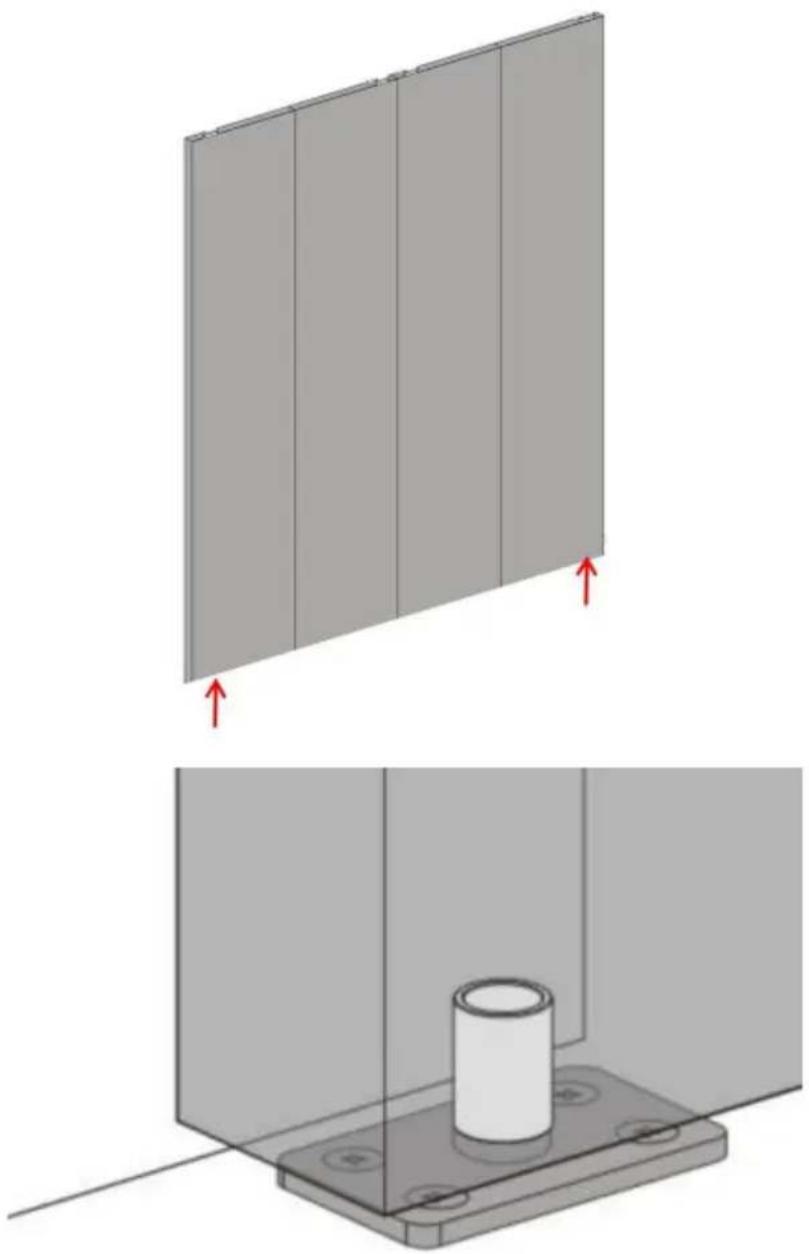

Zwei Hülsen I an der Unterseite der Tür in zwei untere Drehplatten H einsetzen auf dem Boden.

10.1. Lösen Sie die Stellschraube an der Seite der festen Rolle.
10.2. Setzen Sie die Tür auf die Hülse I; bringen Sie die drehbare Rollenbasis O oben an der Tür mit der festen Rolle in Eingriff. 10.3. Ziehen Sie die
Stellschrauben fest, um die feste Rolle an der drehbaren Rollenbasis O zu verriegeln.

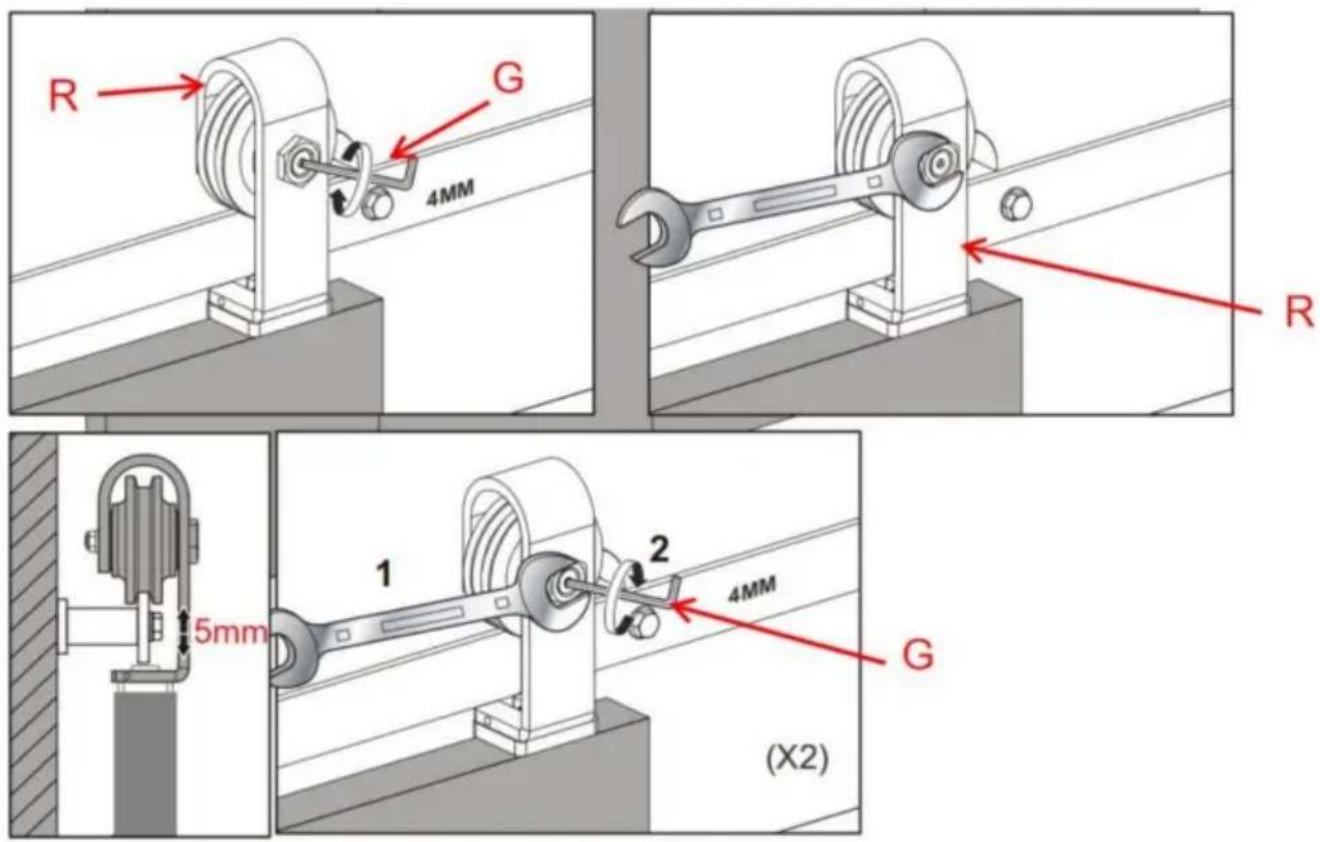

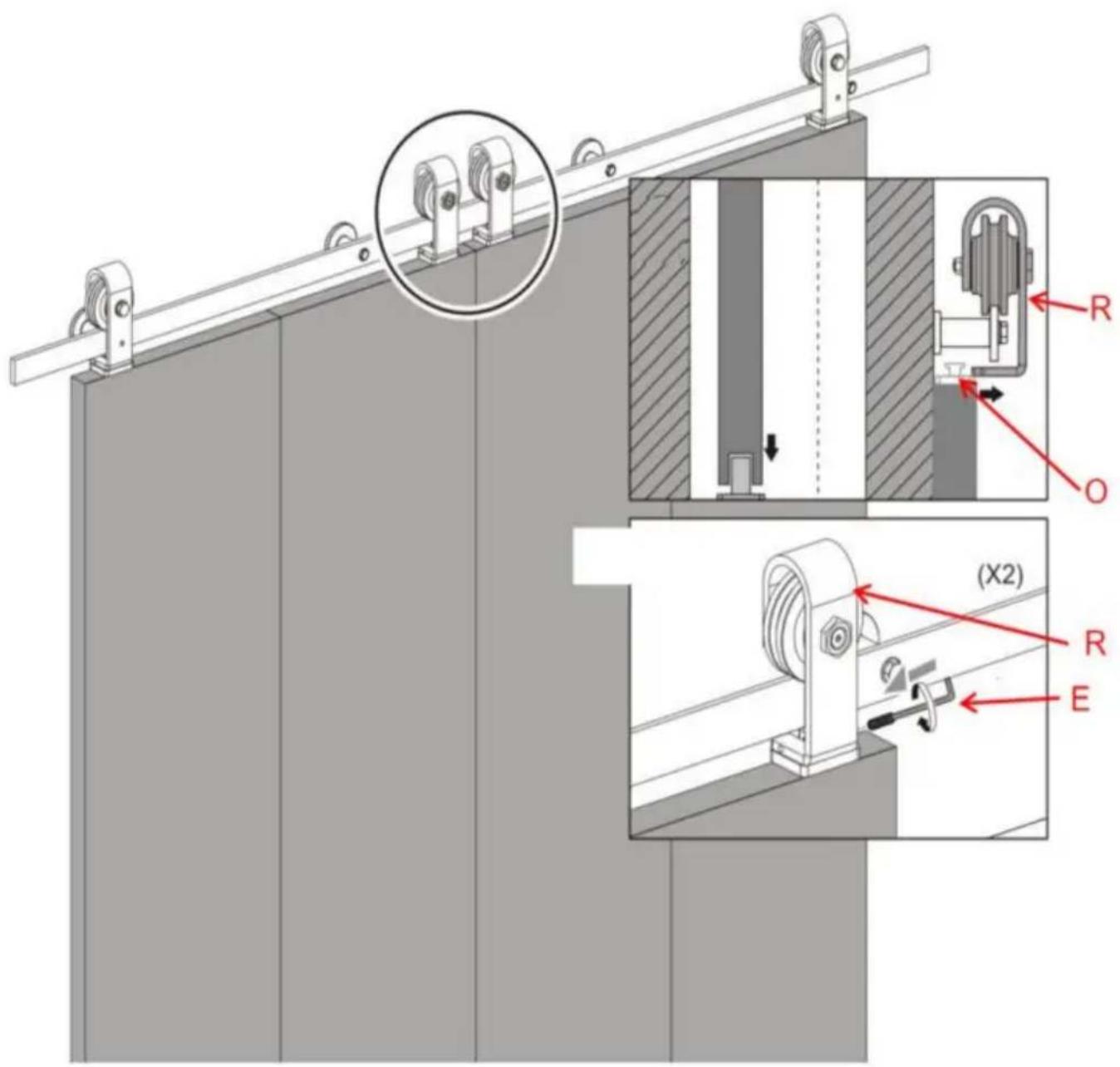

11.1. Siehe Schritt 10, installieren Sie die einstellbare Rolle R mit der Methode zur Installation der festen Rolle Q.

11.2. Beachten Sie die nachstehenden Anweisungen. Stellen Sie die Höhe der einstellbaren Rolle R auf eine geeignete Position ein. Achten Sie darauf, dass die linke und rechte Türhöhe gleich hoch ist. Die Höhe der Tür kann um ca. 5 mm verstellt werden.

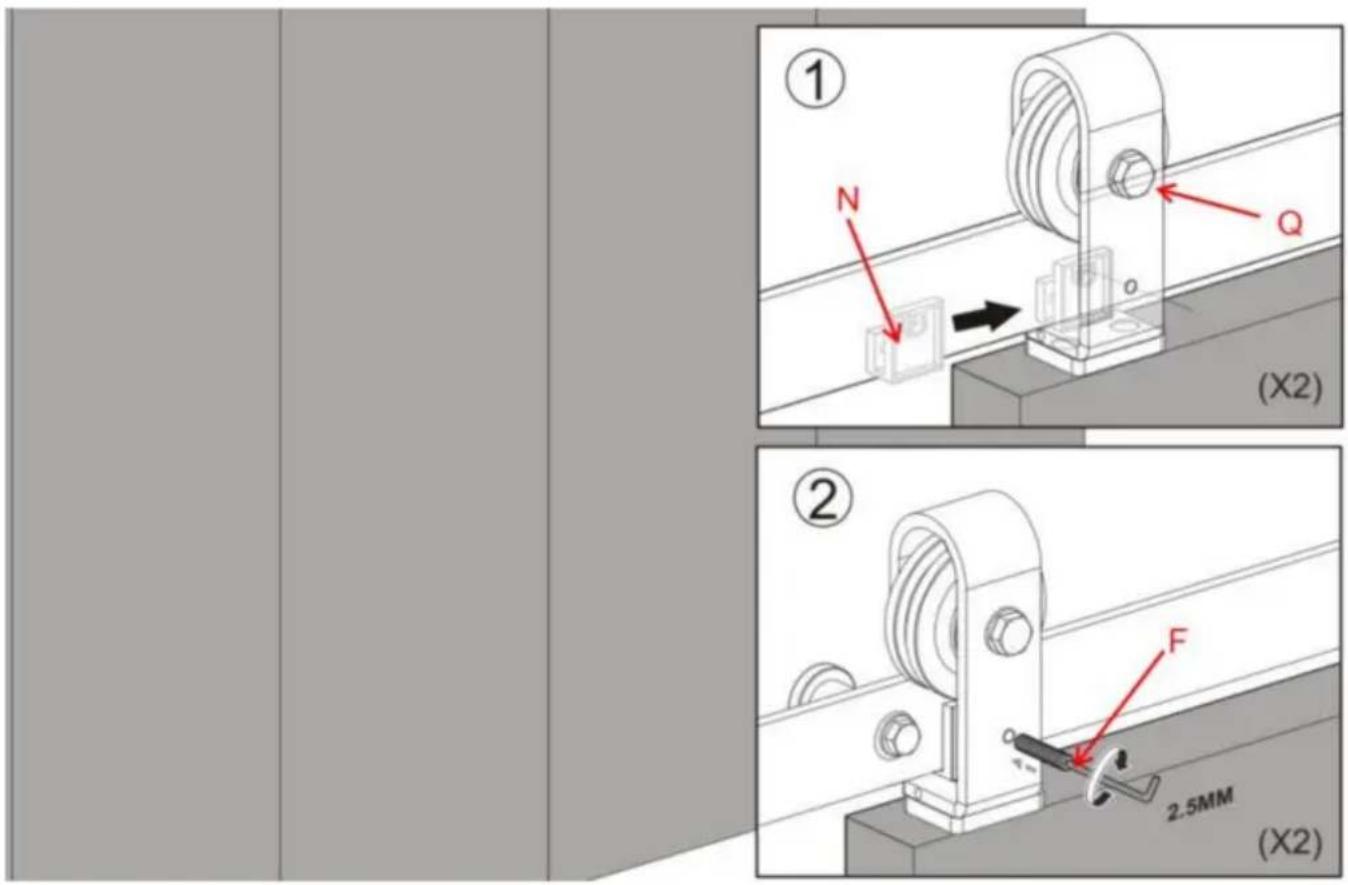

Installieren Sie die feste Rollenverriegelungshalterung N.

12.1. Die feste Rollenverriegelungshalterung N hinter der Stellschraube auf die Schiene schieben, befindet sich auf der Vorderseite der Festwalze Q. 12.2. Mit dem mitgelieferten Inbusschlüssel F die Stellschrauben auf der Rückseite festziehen des festen Rollenschlosshalters N. 12.3. Feststellen der Feststellrolle Q auf der Schiene durch Anziehen der langen Stellschraube durch die feste Rollenbandverriegelungshalterung und in die Schiene. 12.4. Ziehen Sie die Sechskantmutter auf dieser Stellschraube fest.

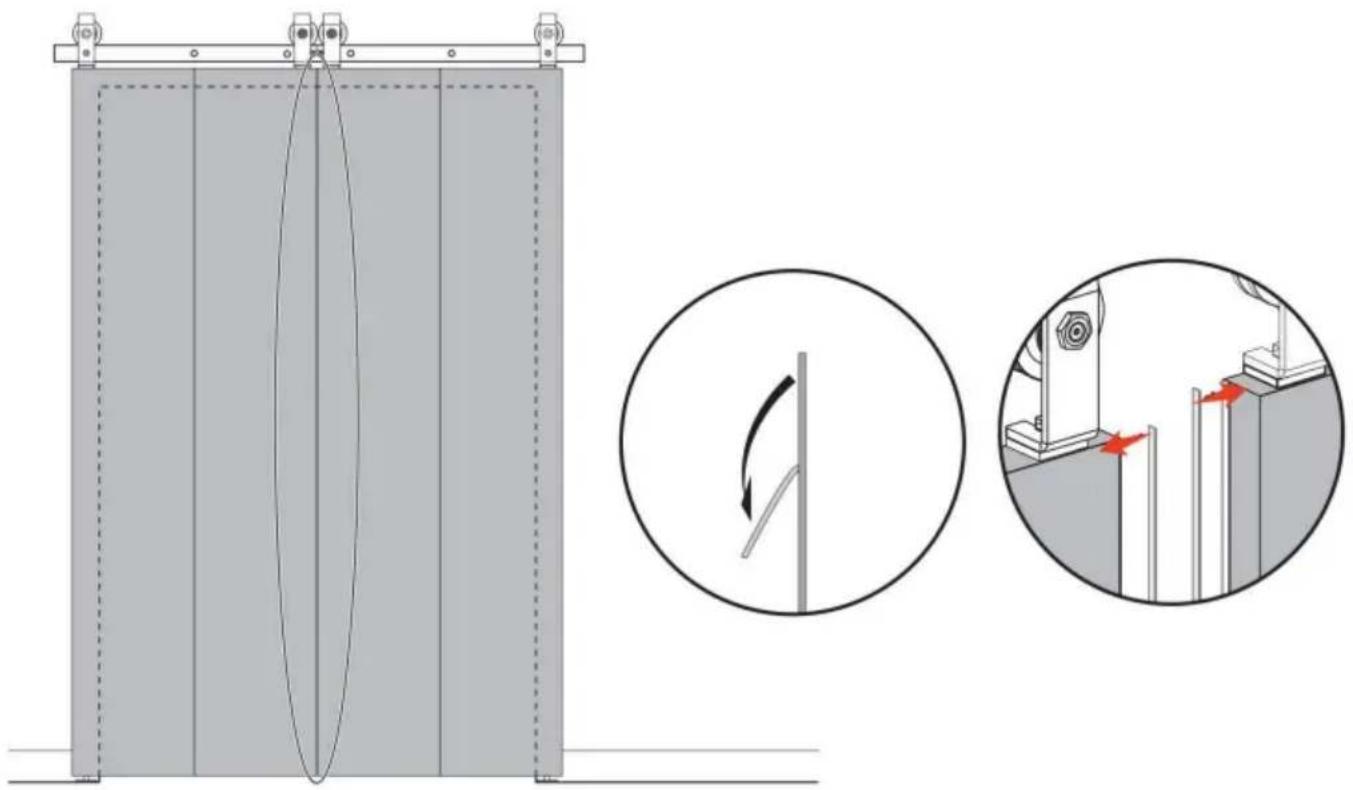

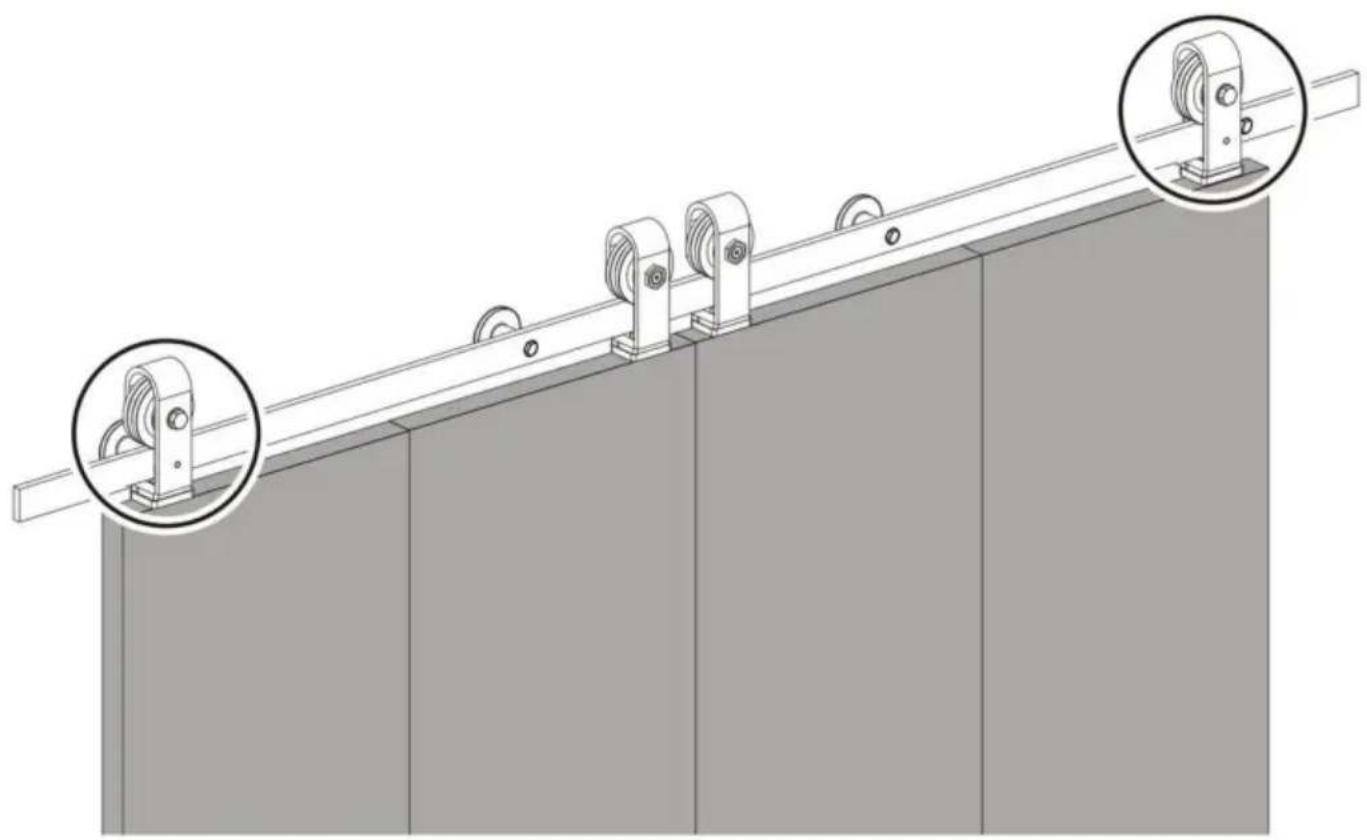

12: Kleben Sie den Antikollisionsstreifen an die Tür. Um zu verhindern, dass der Spalt zwischen Tür und Tür zu groß wird, kleben Sie ihn bitte diagonal, wie unten gezeigt.
