64IN-2D-4K - IJzerwaren Vevor - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING 64IN-2D-4K Vevor

Technische ondersteuning en e-garantiecertificaat

Vouwschuifdeur schuurdeur Hardware-kit

Model: 52IN-2D-4K/60IN-2D-4K/64IN-2D-4K/76IN-2D-4K

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.

Voorzorgsmaatregelen bij de montage

1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Draag tijdens het werk een door de ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen. montage.
3. Zorg ervoor dat de montageplek schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.
5. Ga niet in de winkel staan als u moe bent of onder invloed van alcohol, drugs of medicijnen.
6. Producteigenschappen zijn van toepassing op correct en volledig geassembleerd product alleen.
7. Voor aanvullende informatie over de onderdelen die in de volgende lijst staan vermeld, pagina's, raadpleeg dan het montageschema van deze handleiding. Uitpakken en Scheid alle onderdelen in een schone werkruimte.
8. Om veiligheidsredenen wordt aanbevolen om deze hardware door 2 personen te laten installeren. mensen
9. Producten worden buiten bereik van kinderen en huisdieren geïnstalleerd;

Neem voorzorgsmaatregelen

1. Dit product is geen speelgoed. Laat kinderen niet met dit artikel spelen.
2. Gebruik het product alleen zoals bedoeld.
3. Controleer het apparaat voor elk gebruik. Gebruik het apparaat niet als er onderdelen loszitten of beschadigd zijn.

BEWAAR DEZE INSTRUCTIES

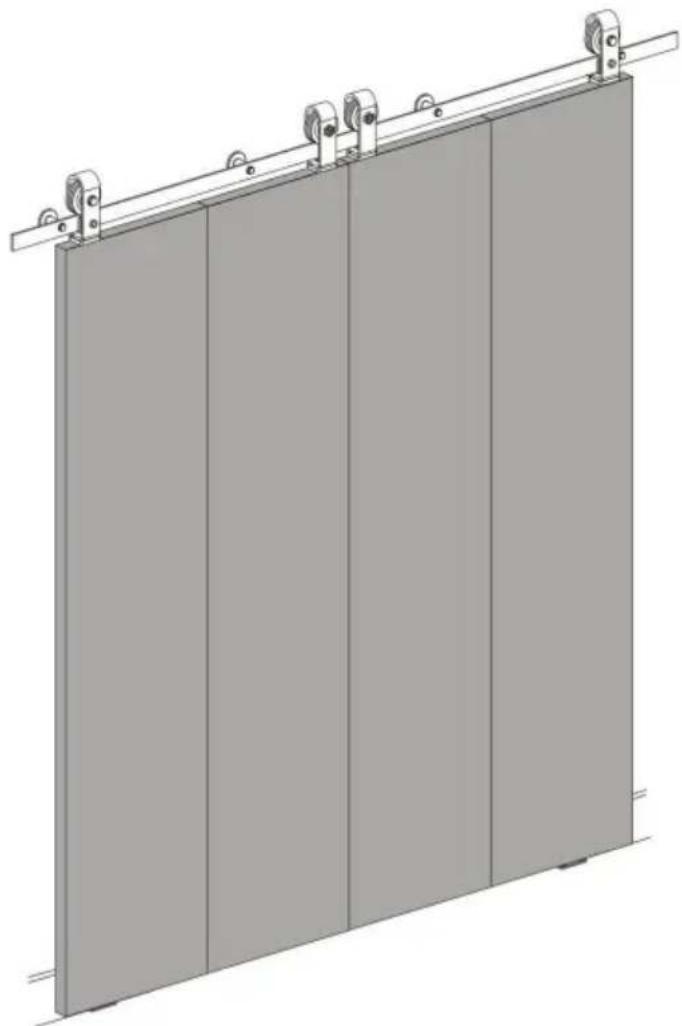

Productgeschiktheid

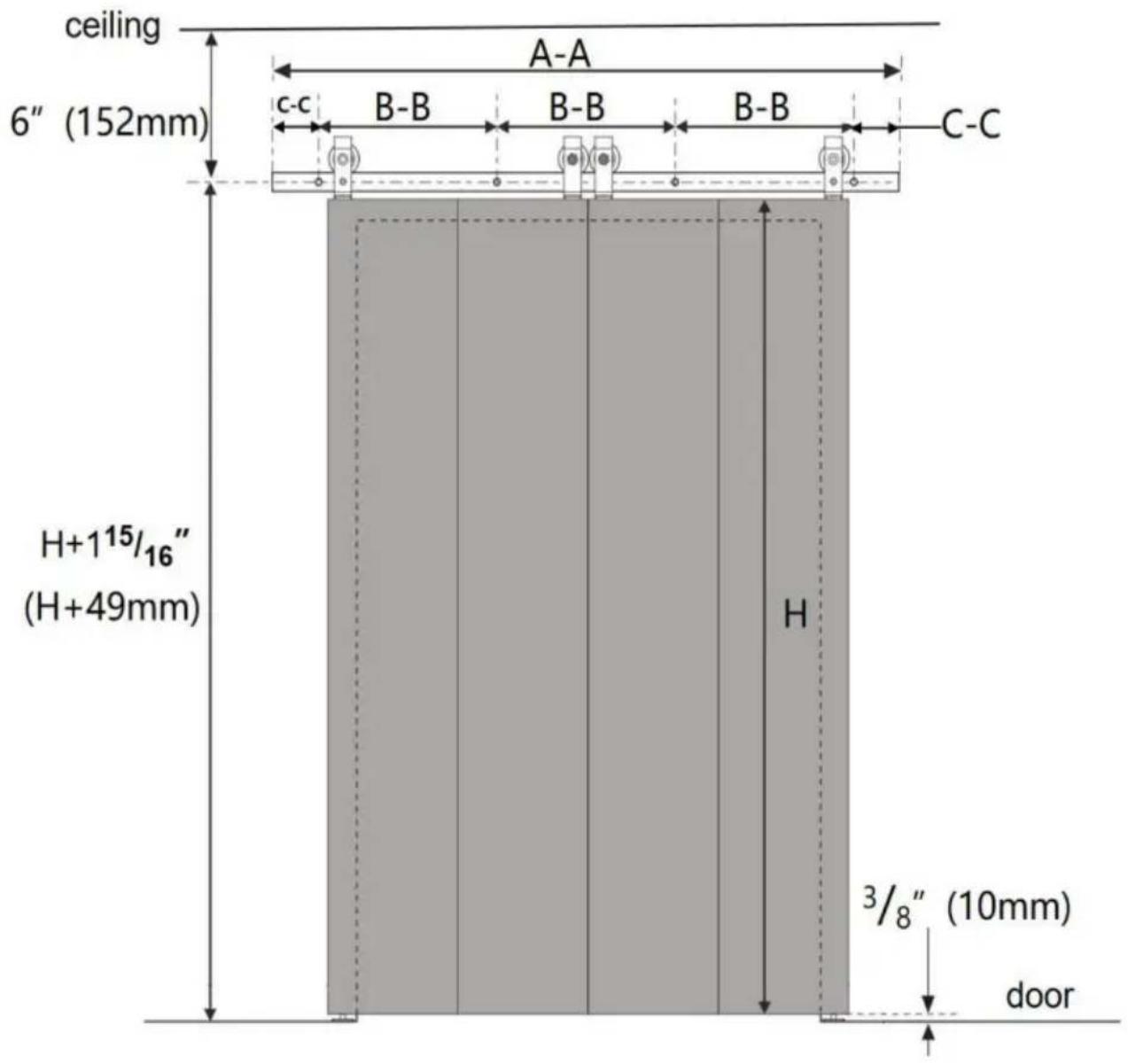

ceiling 6" (152mm) A-A C-C B-B B-B B-B C-C H+1¹⁵/₁₆" (H+49mm) H ³/₈" (10mm) door

Model	52IN-2D-4K 60IN-2D-4K 64IN-2D-4K 76IN-2D-4K
spoorlengte AA	52 inch	60 inch(1524mm)(1320m)	64 inch 76 inch(1626mm)	(1930 mm)
afstand van het spoorgat BB	406mm	456mm	506mm 600mm
spoorgrootte CC	51mm 70mm		54mm	65mm
aantal railgaten	4 stuks
Hoeveelheid railsplitsing	2 stuks
Deurbreedte	ÿ12 inch	ÿ14 inch	ÿ15 inch	ÿ18 inch
Deur dik	1,375 tot 1,75 inch (34,92-44,45 mm)
Deurhoogte	H (afhankelijk van de gebruiker)
Afstand van de spoorlijn van de grond	Hoogte + 49 mm
Afstand bij de onderkant van de deur van de grond	10mm
Afstand tussen de deur bovenaan en het plafond	6 inch (152 mm)
Aantal deuren	4 stuks

De doos bevat geen deurpanelen en andere houten onderdelen, deze dienen apart te worden aangeschaft.

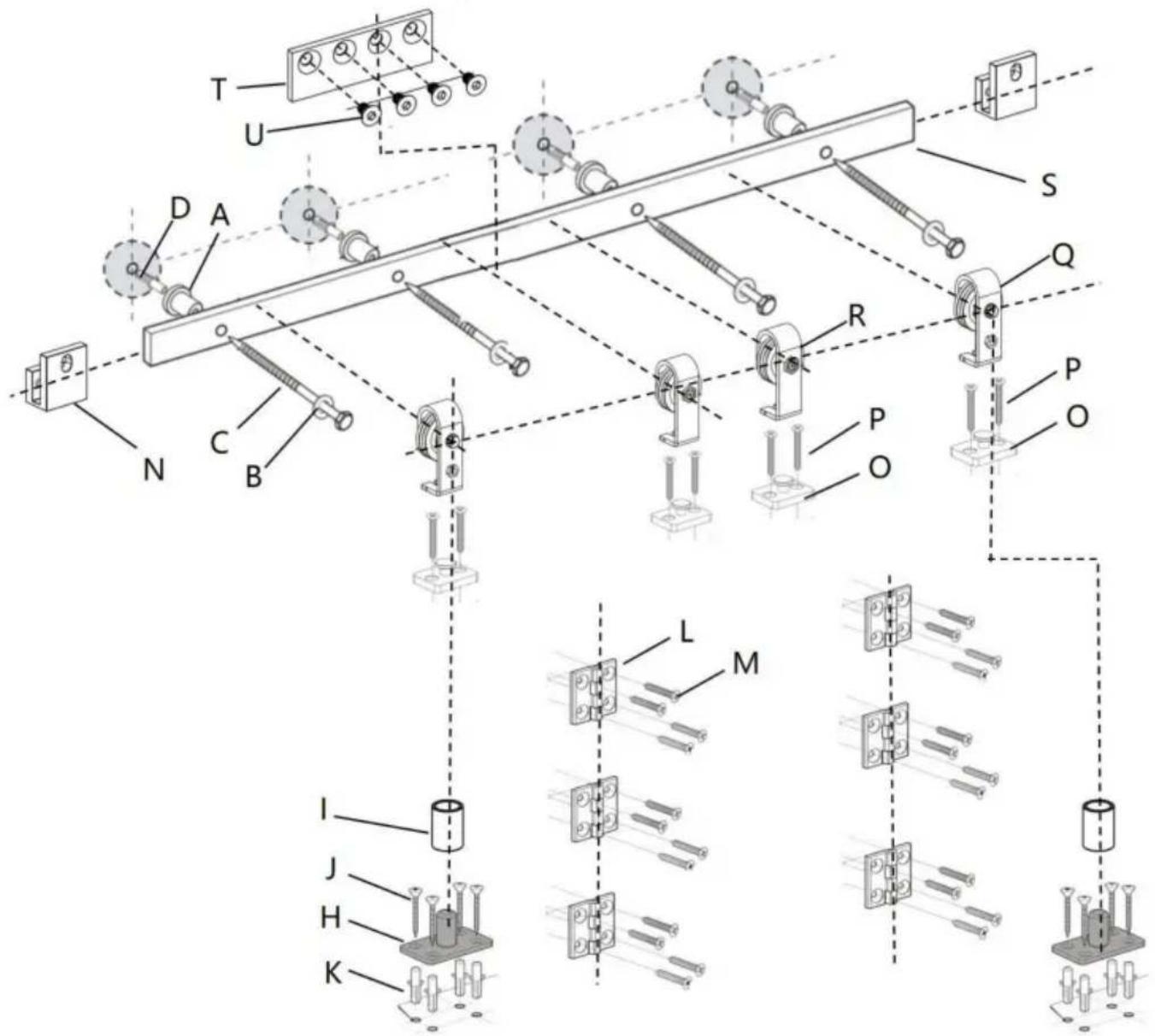

Productontledingsdiagram

Onderdelenlijst (onderdelen zijn consistent voor alle modellen)

A: MuurAfstandhouder×4st	B:ringen×4st	C:M8×90mmPlasticTikkenSchroef×4st	D:ÿ12×50 Kunststofexpansiebout×4st
E: 2 mm zeskantSleutel×1pc	F 2,5 mminbussleutel × 1 st.	G: 4 mm zeskantSleutel×1pc	H: Onderste draaipuntPlaat×2st
I: Mouw×2st	J:M4×30verzonken koptapschroef×8st	K:ÿ6×30Plasticexpansiebout×8st	L: VouwdeurKontScharnieren×6st
M:M6×25verzonkenkopschroef ×24 stuks	N:Vaste rolSlotBeugel×2st	O: RolRoterendBasis×4st	P:M5×50verzonkenkopschroef ×8 stuks
V:VastRol×2st	R:VerstelbaarRol×2st	S:Rail 2st	T:verbindingriem×1st
U:M6×10bout×4st	V: AfdichtenStrook × 1 st

CNOAUTIE

Het verkeerd hanteren van zware voorwerpen (bijv. deuren) kan leiden tot verlies van evenwicht en ernstig letsel. Zorg er altijd voor dat u een veilige

Houd het voorwerp vast en zorg dat u in evenwicht bent voordat u het voorwerp verplaatst. Draag altijd Veiligheidsschoenen bij het tillen van zware voorwerpen.

Als lichaamsdelen (zoals haar en vingers) in bewegende delen vast komen te zitten, kan dit leiden tot:

beknelling en ernstig letsel. Steek uw vingers niet in onderdelen die kunnen bewegen en

Verwijder of verwijder altijd alles van uw lichaam dat schadelijk kan zijn

verstrengeld met een bewegend onderdeel.

Als u deuren sluit met uw hand aan het uiteinde van de deur, kan dit ertoe leiden dat u

hand of vingers die tussen de deur en andere vaste voorwerpen bekneld raken

(bijv. een andere deur, lijstwerk) die ernstig letsel veroorzaakt. Gebruik altijd de deur hendel om de deur te sluiten.

Gebruiksverklaring

Het gebruik van buitensporig geweld bij het openen en sluiten van de deur(en) kan leiden tot: schade aan de hardware. Houd altijd de hendel vast om de door(s).

Benodigde gereedschappen

Phillips
Schroevendraaier

Plakband

Moersleutel Niveau		Oefening	ÿ19/32"BoorBeetje
ÿ29/64" boorÿ7/32" boor		ÿ3/16" boor

Productassemblage

Het is erg belangrijk om te bepalen of u een header moet installeren

Controleer het bord voordat u de rails installeert.

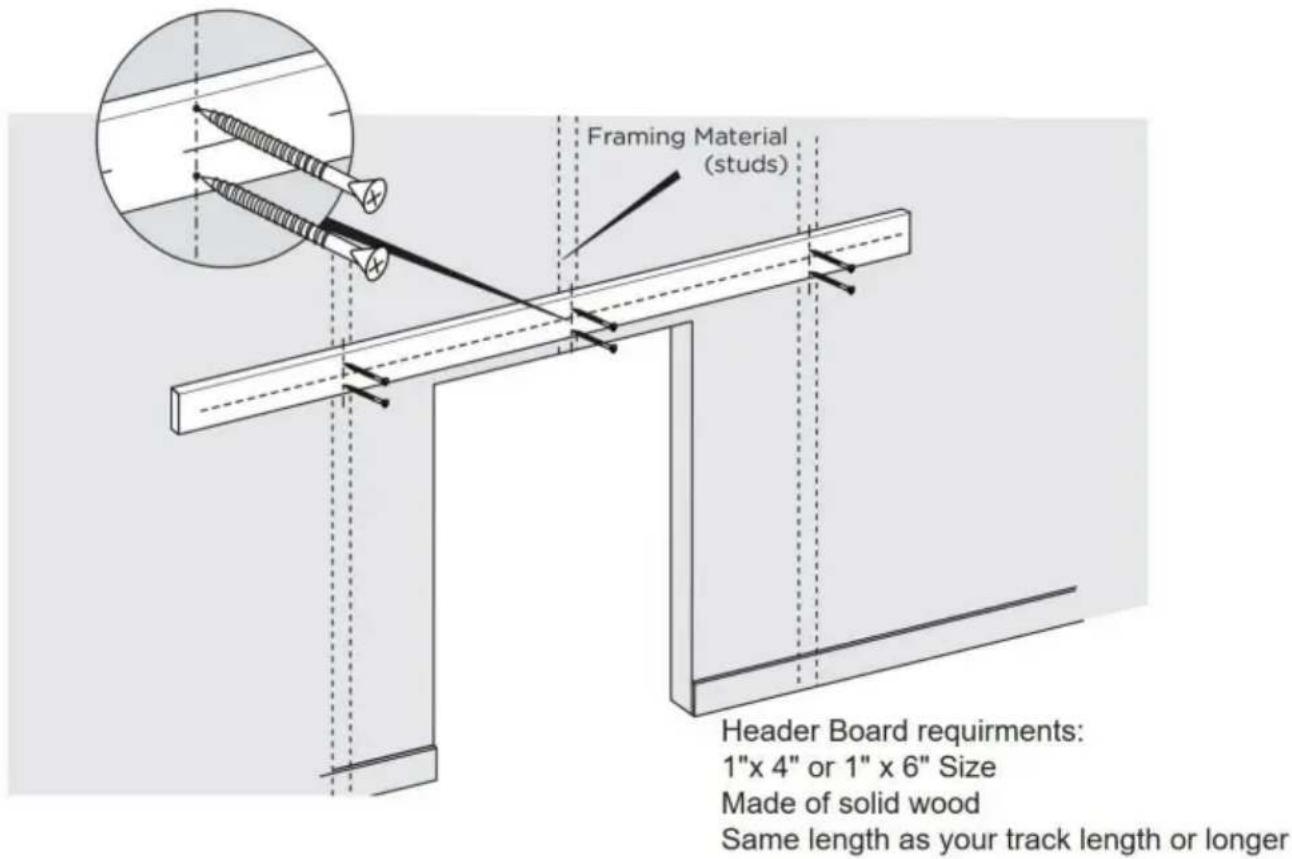

Als u de volgende situaties tegenkomt, raden wij u ten zeerste aan om een kopbord (Deze situaties kunnen omvatten, maar zijn niet beperkt tot): • er is een deuropening (zoals een deurkozijn of een plint) • de muur is geen betonnen muur, zoals gipsplaat of een ander type muur

Let op: Kopbord en de schroeven om het kopbord te installeren zijn niet inbegrepen.
inbegrepen. Je kunt ze online of offline kopen.

Stap 1

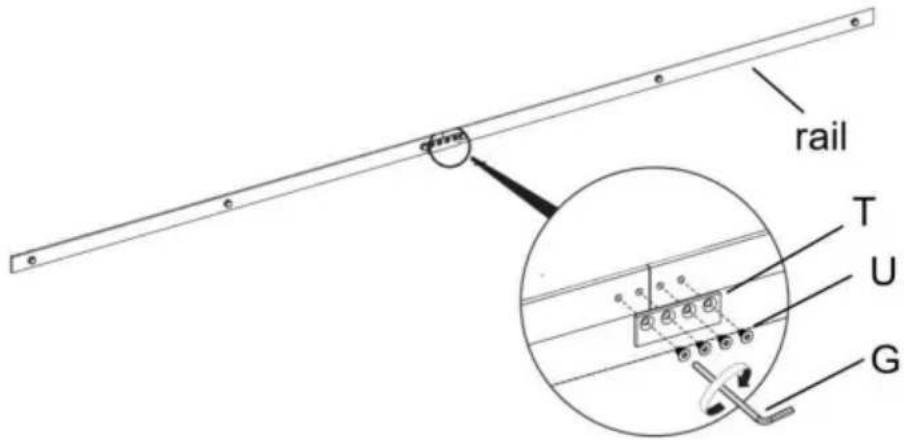

1.1. Draai schroef U vast met inbussleutel G om verbindingsband T aan twee rails

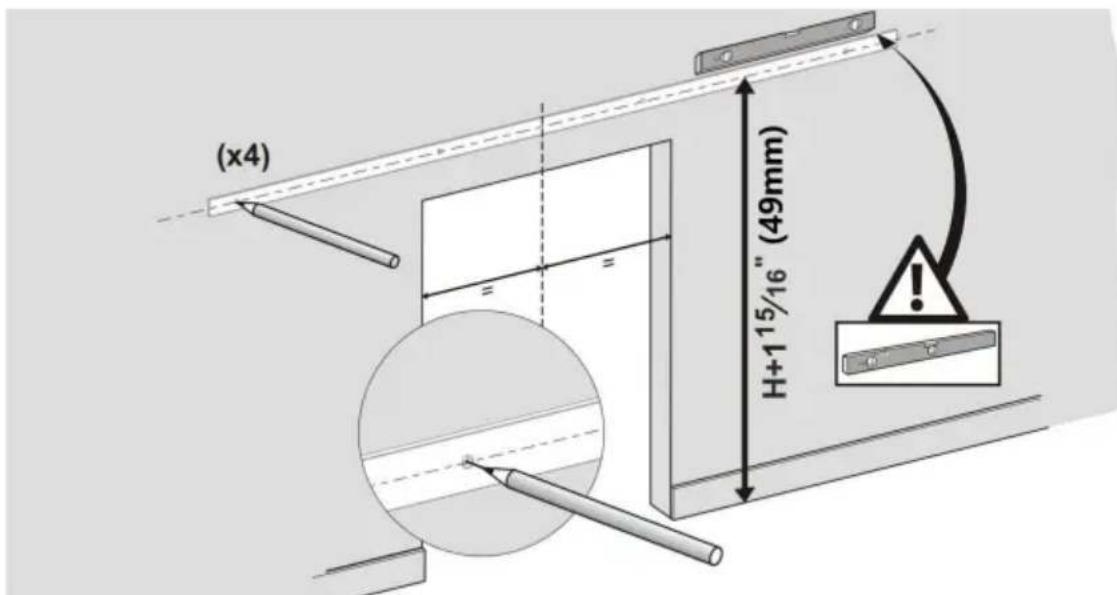

1.2. Gebruik een waterpas en een meetlint om de middellijn van de baan te markeren. weergegeven in het productselectiediagram is de hoogte van de deur H in de foto hierboven, de hoogte van de middellijn (gemeten vanaf de vloer) is de hoogte van uw deur PLUS 115/16".
1.2. Plaats de rail op zijn plaats door de gemarkeerde middellijn, zorg ervoor dat deze waterpas is en gebruik de rail als sjabloon om de locatie van de montagegaten voor de rail te markeren. spoor met een potlood. U kunt ook de spoorgrootte raadplegen om de positie te markeren van de spooropening.

Zie onderstaande installatietip.

Wij raden aan dat het midden van het spoor zich in het midden van de muuropening bevin

Stap 2:

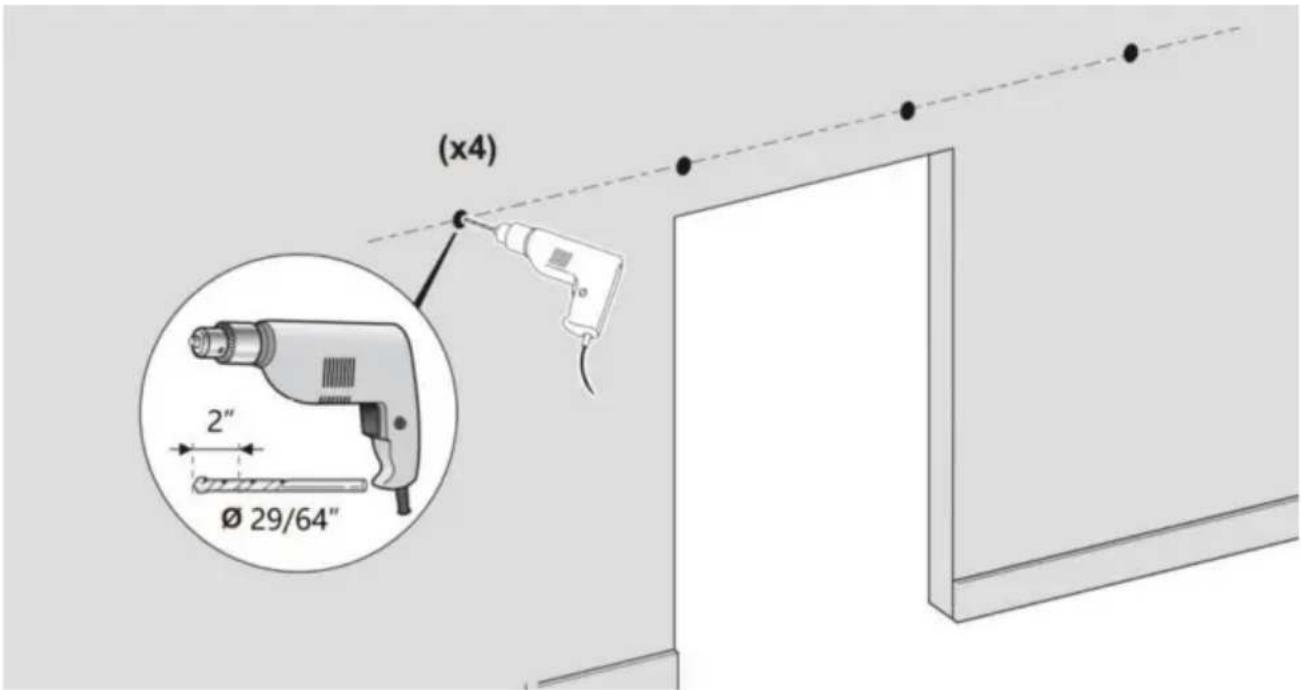

2.1. Gebruik een boorgat van ÿ29/64" op de gemarkeerde positie, 2 inch diep;

Stap 3: De geleiderail installeren

3.1. Plaats de kunststof expansiebout D in de gaten in de betonnen muur

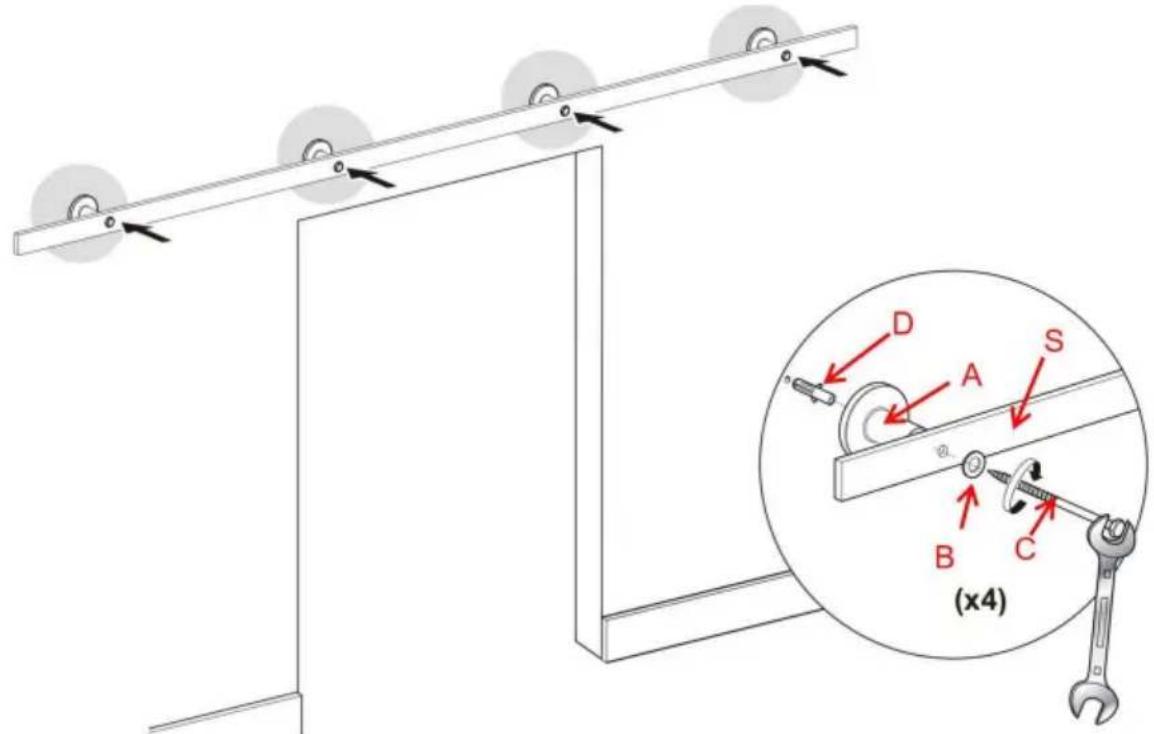

Draai eerst de schroef P door de ringen B, rail S en wandafstandhouder A en zet hem ten slotte vast met de kunststof expansiebout D.

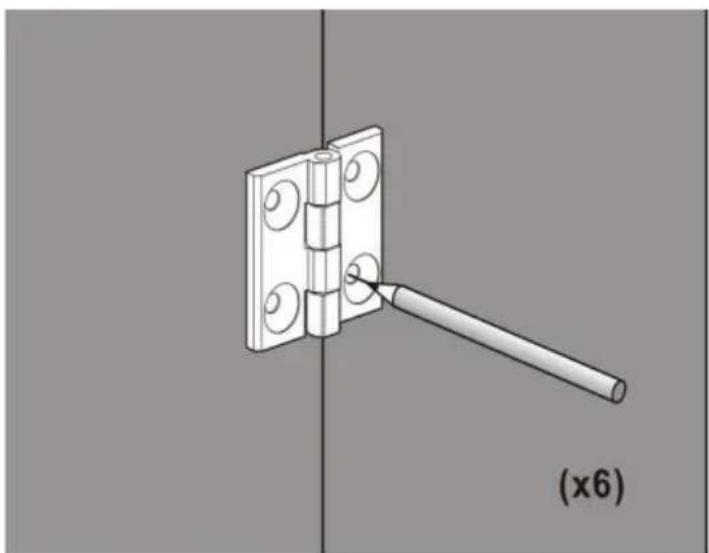

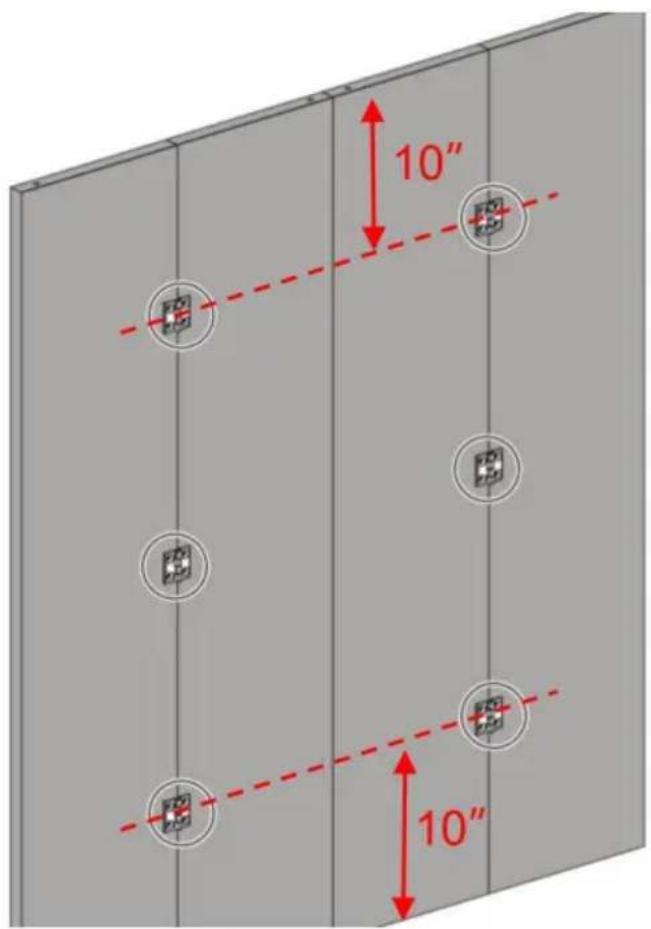

4.1. Eerst de deur in elkaar zetten, met het L-gat van de Bi-Fold Door Butt Hinges in de deur om de positie van de schroef te bepalen en te markeren, en ten slotte me een boorgat van 3/16" en een gatdiepte van 1inch.
4.2.Schroef M bevestigt de vouwdeurscharnieren L aan de deur. Voltooi de montage van de deur.

10" 10"

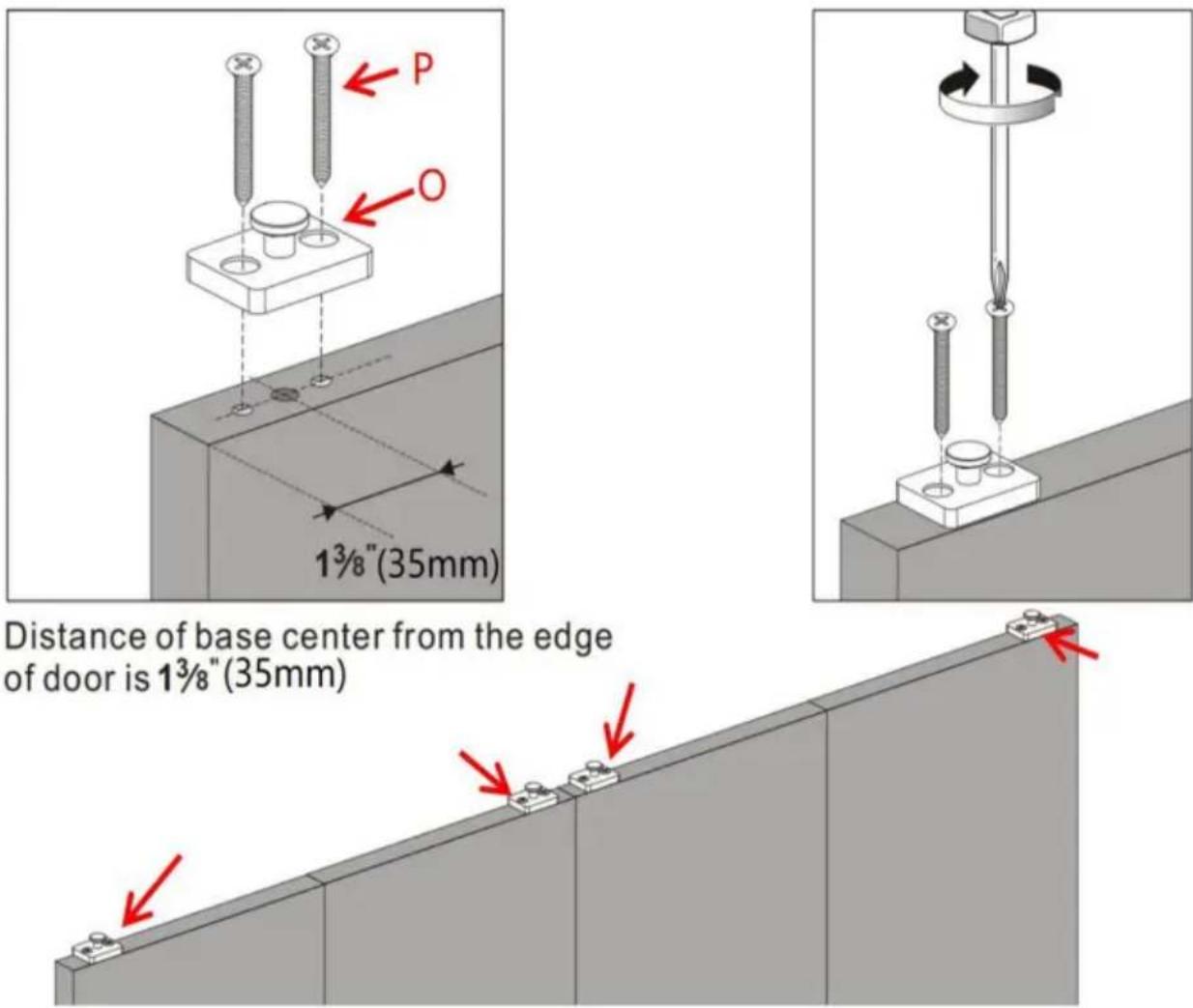

Gebruik schroef P om 4 draaibare rollerbasis O op de bovenkant van de deur te monteren. Hel midden van de draaibare rollerbasis O bevindt zich op 35 mm van de rand van de deur.

Stap 6

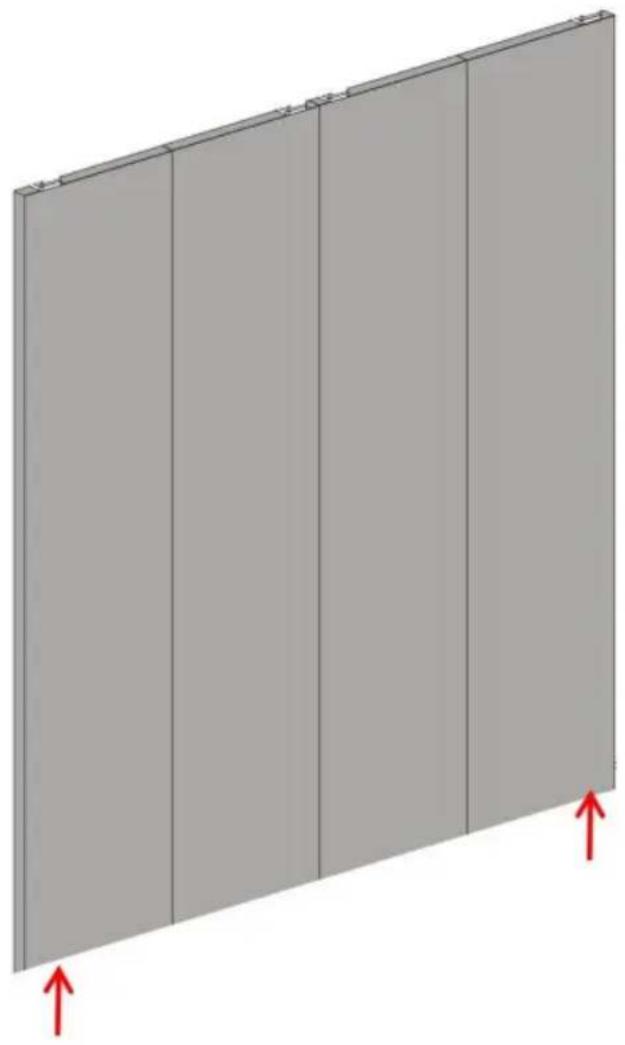

6.1. Boor gaten met een diameter van ÿ19/32" voor een diepte van 23 mm aan beide zijden va de deur. Het midden van het gat bevindt zich op 35 mm afstand van de deurrand.
6.2. Vul 2 Mouw I in het gat

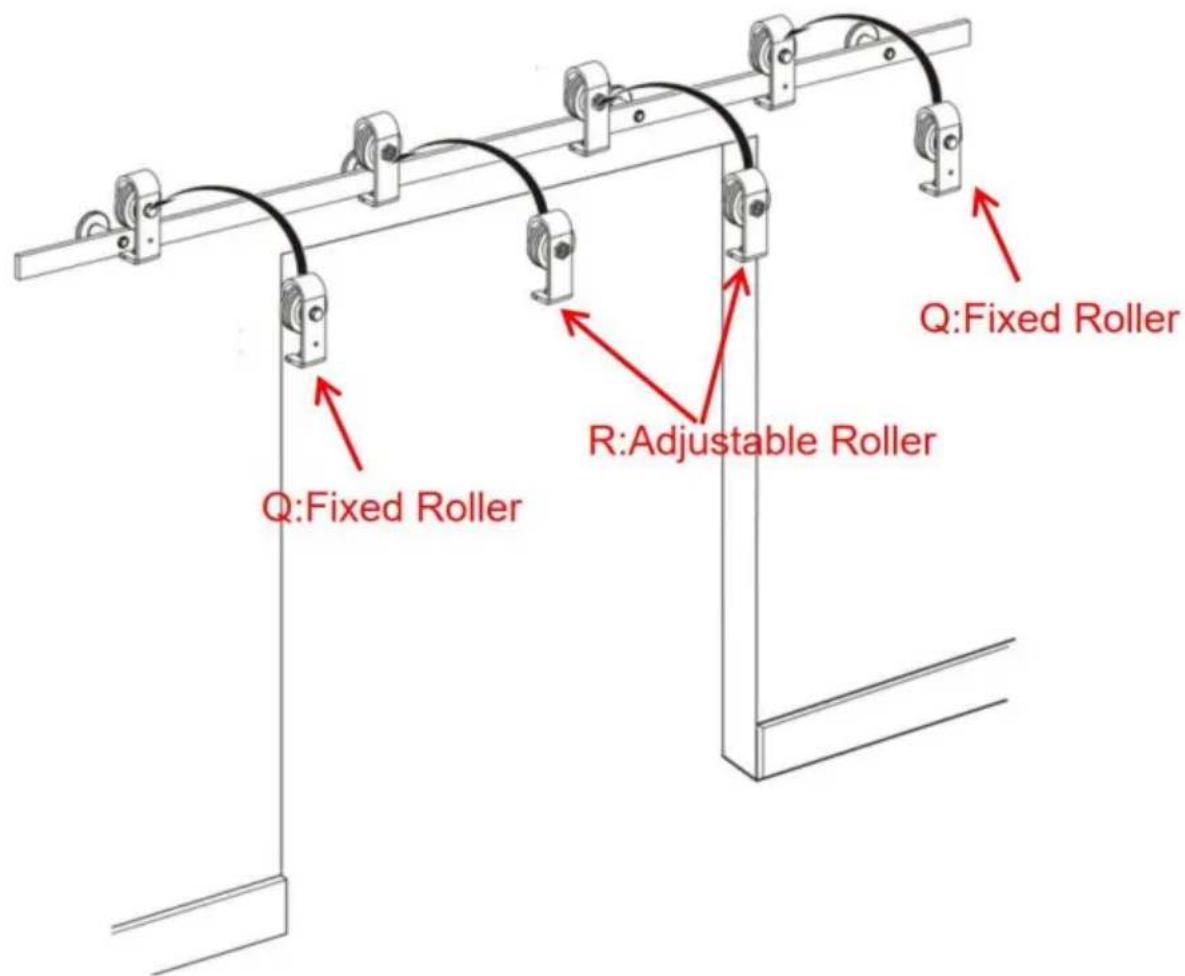

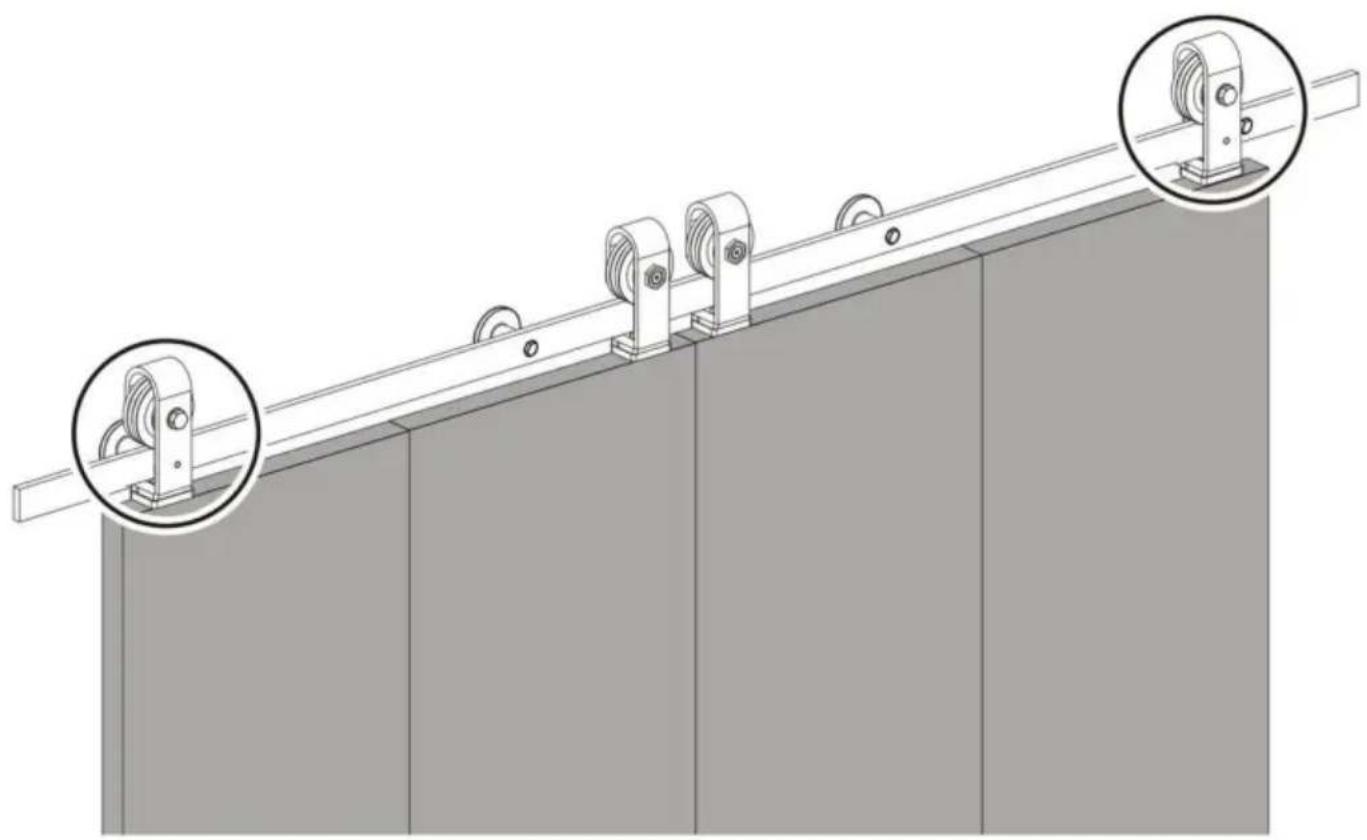

7.1. Hang de vaste rol Q en de verstelbare rol R aan de rail

Q:Fixed Roller R:Adjustable Roller Q:Fixed Roller Q:Fixed Roller

Stap 8

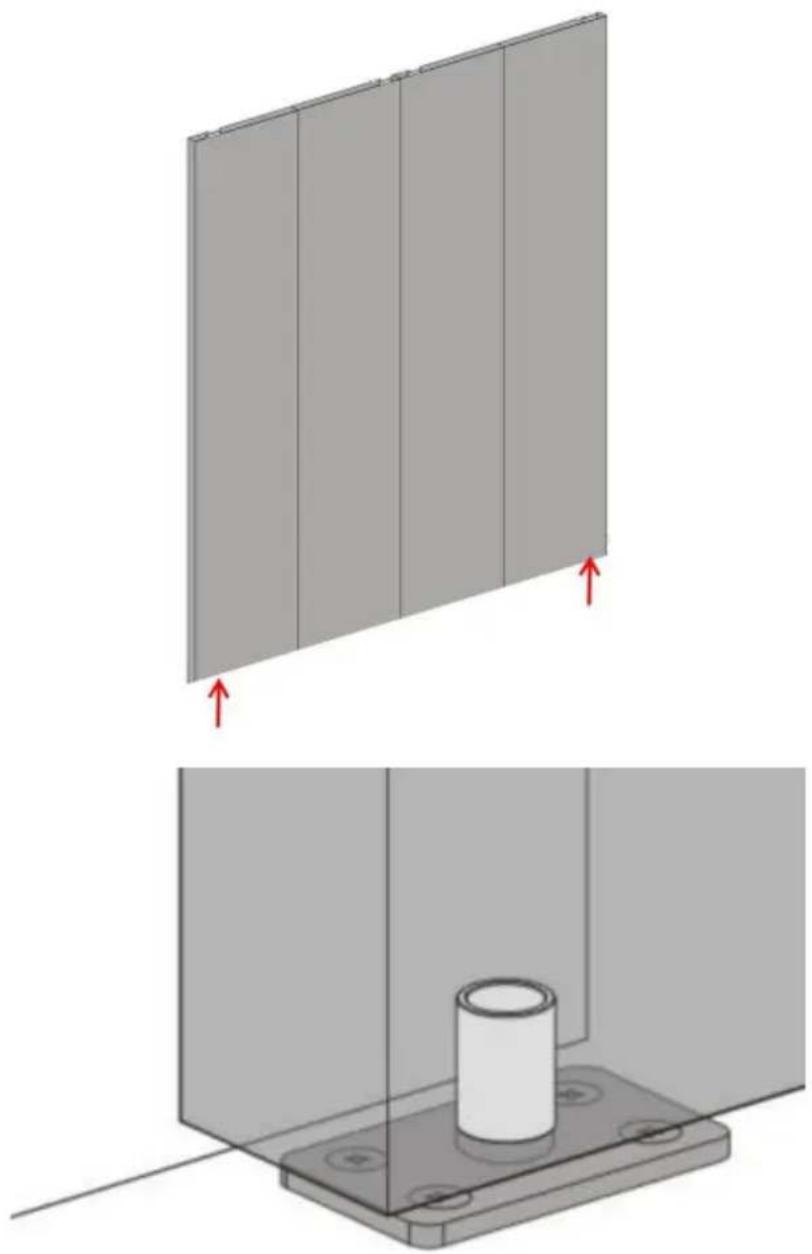

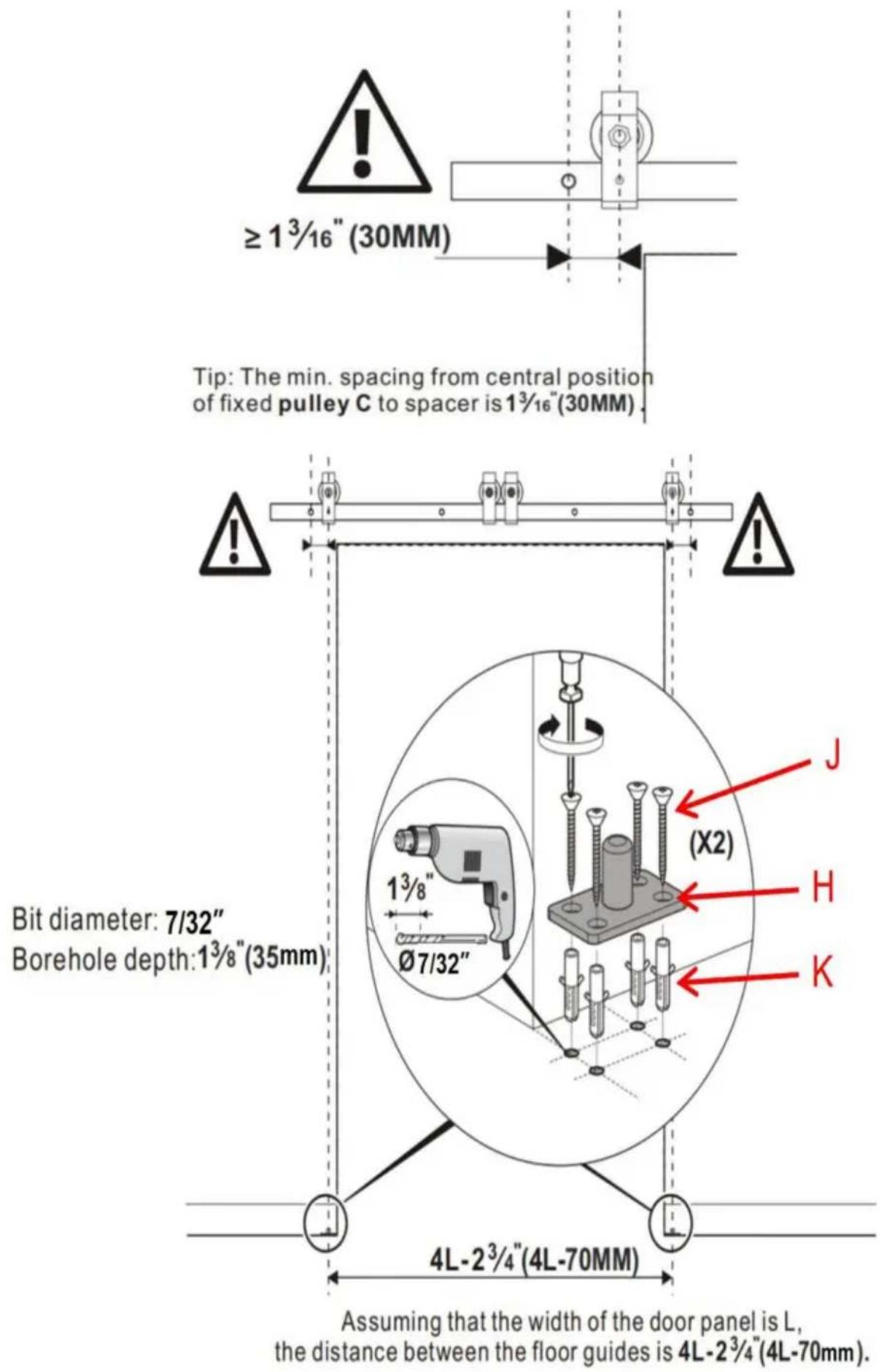

8.1. Monteer twee onderste draaiplaten H. Ervan uitgaande dat de breedte van een enkele deur L is, is de afstand tussen het midden van de twee H's 4L-70 mm. De afstand van het midden van onderste draaiplaat H tot de muur is 47,6 mm. 8.2. Markeer vier plekken boven de grond waar het doorlopende gat van onderste draaiplaat H doorheen moet. Boor gaten met een diepte van 35 mm in de markering met een boor van 'y7/32". Plaats vervolgens de kunststof expansiebout k in de gaten.

8.3. Bevestig de onderste draaiplaat H aan de vloer met behulp van een schroef J.

Plaats twee hulzen I aan de onderkant van de deur in twee onderste draaiplaten H op de vloer.

10.1. Draai de stelschroef aan de zijkant van de vaste rol los.

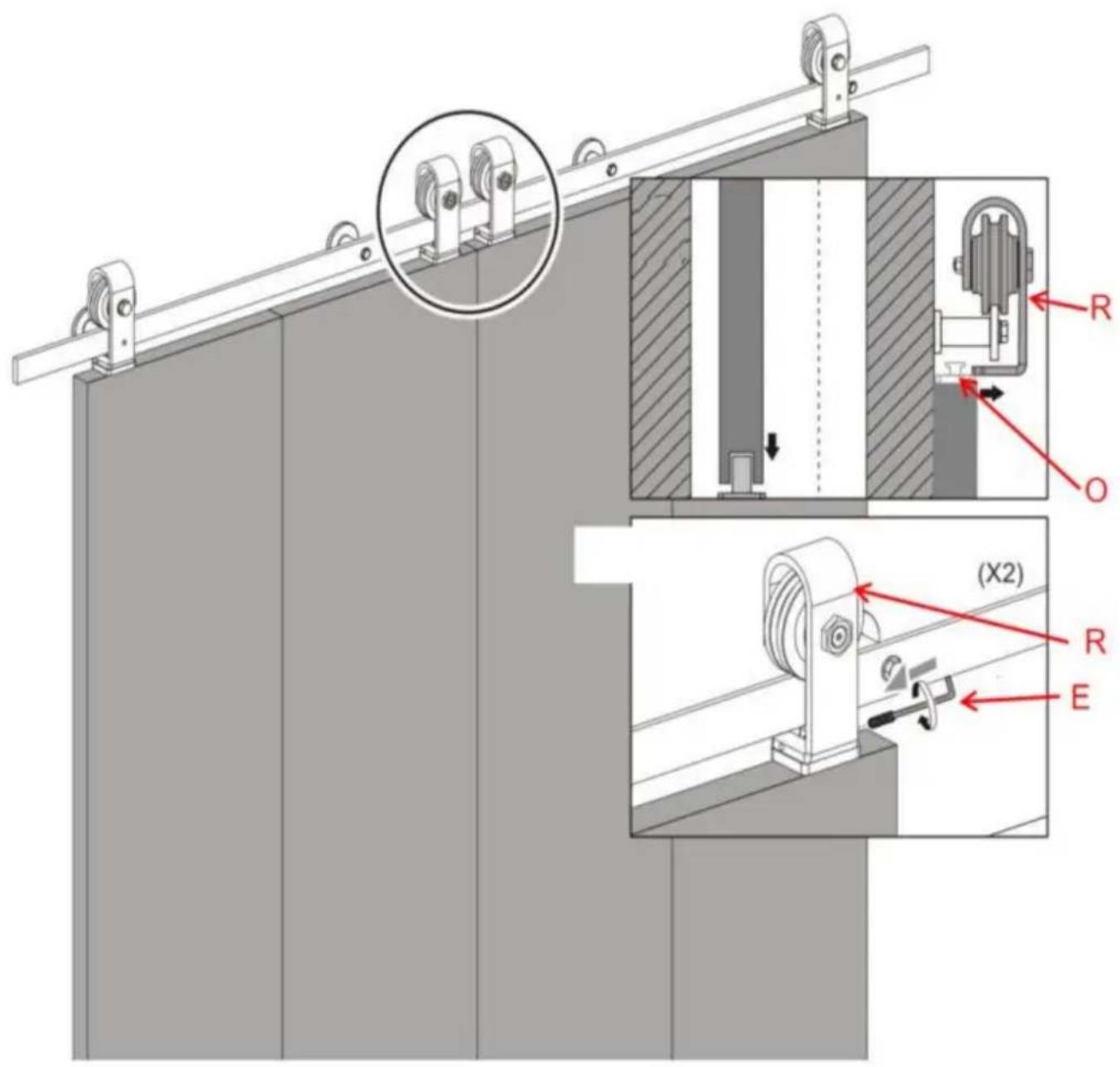

10.2. Plaats de deur op de huls I; plaats de draaiende basis O van de rol aan de bovenkant van de deur in verbinding met de vaste rol. 10.3.

Draai de stelschroeven vast om de vaste rol aan de draaiende basis O van de rol te vergrendelen.

11.1. Raadpleeg stap 10, installeer de verstelbare rol R op dezelfde manier als de vaste rol Q

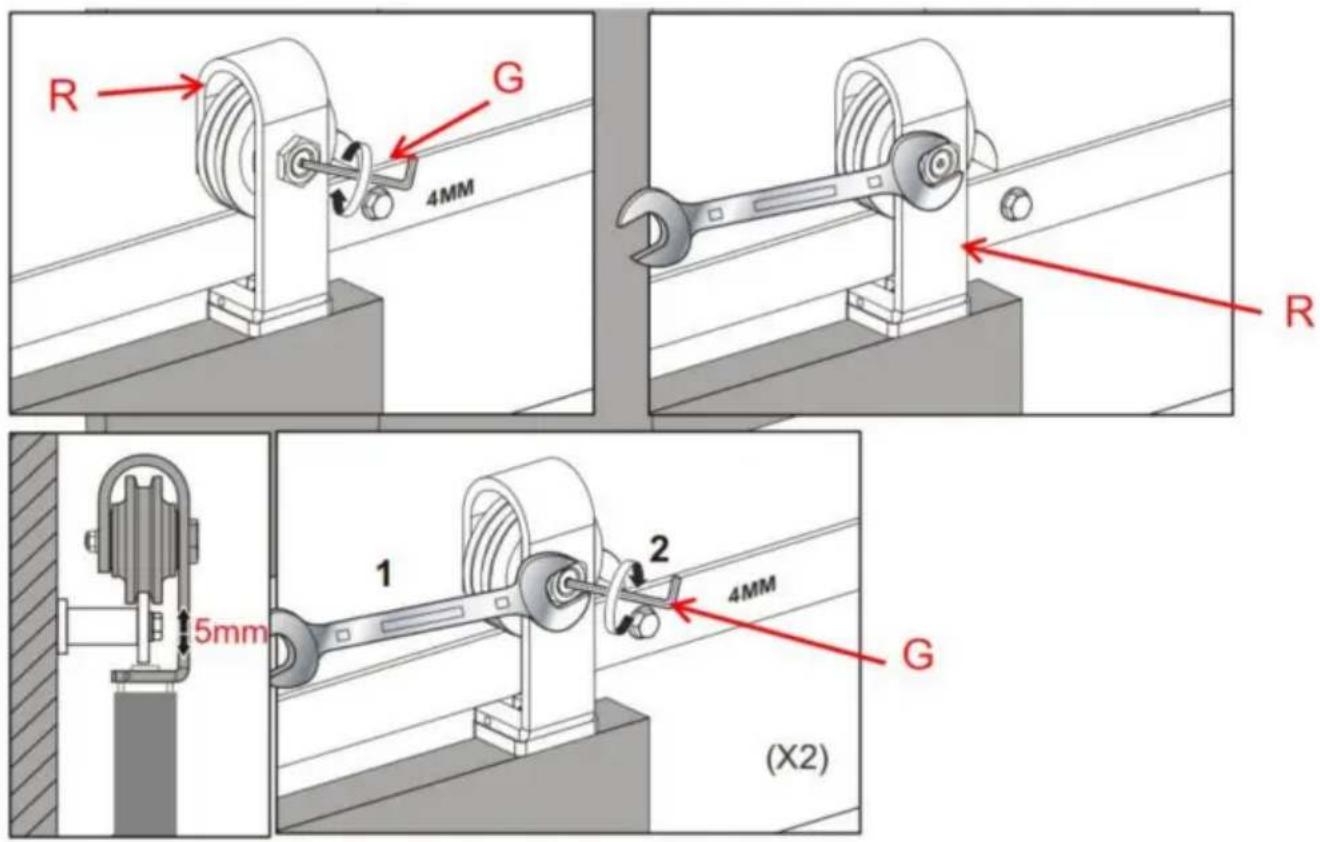

11.2. Raadpleeg de onderstaande instructies. Pas de hoogte van de verstelbare rol R aan op een geschikte positie. Zorg dat de hoogte van de linker- en rechterdeur op hetzelfde niveau lig De hoogte van de deur kan ongeveer 5 mm worden aangepast

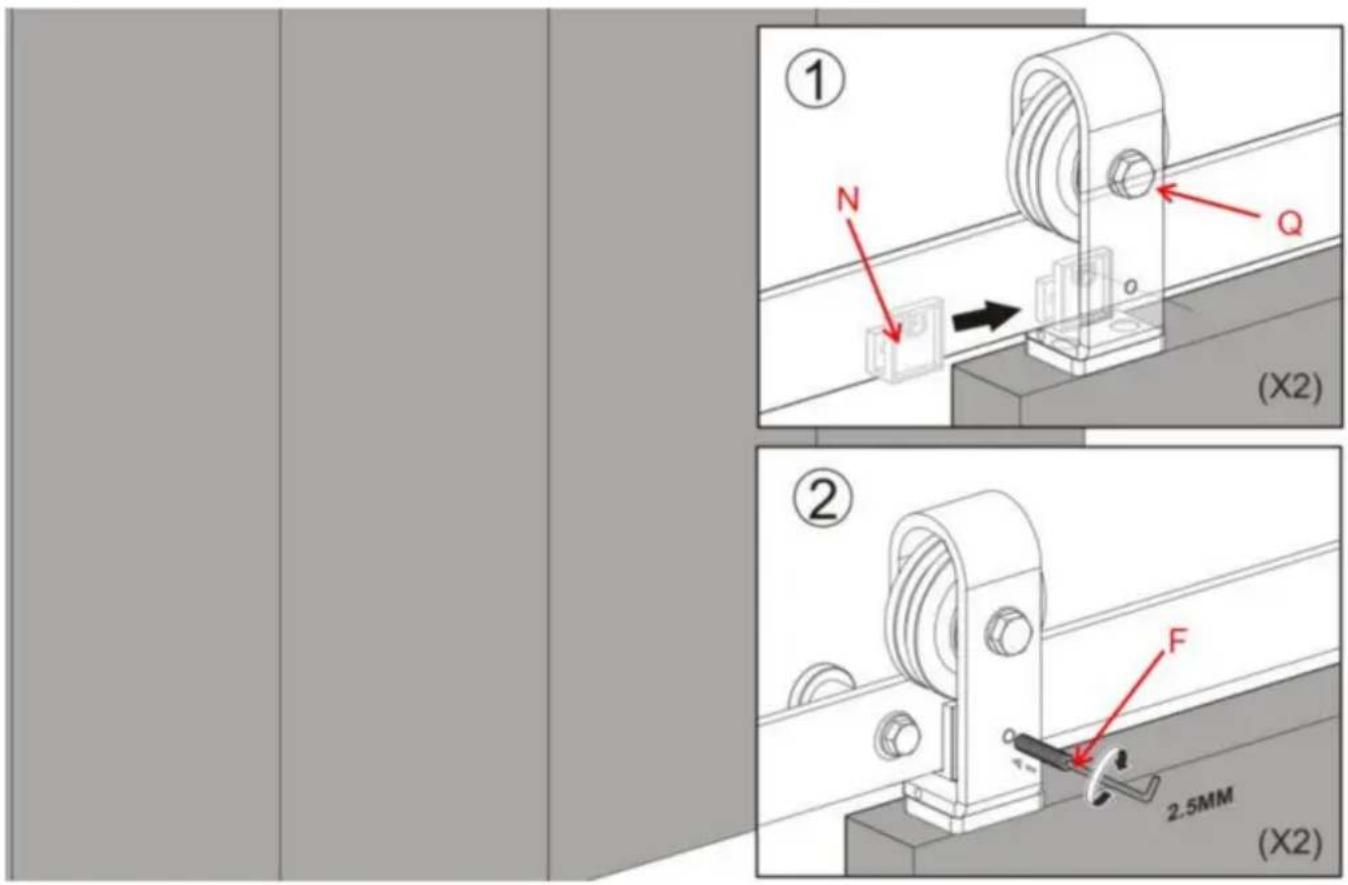

12.1. Schuif de vaste rolvergrendelingsbeugel N op de rail achter de stelschroef bevindt zich aan de voorzijde van de vaste rol Q.
12.2. Gebruik de meegeleverde inbussleutel F om de stelschroeven aan de achterkant vast te draaie van de vaste rolvergrendelingsbeugel N.
12.3. Vergrendel de vaste rol Q op de rail door de lange stelschroef vast te draaien door de vaste rolbandvergrendelingsbeugel en in de rail. 12.4.Draai de zeskantmoer op deze stelschroef vast.

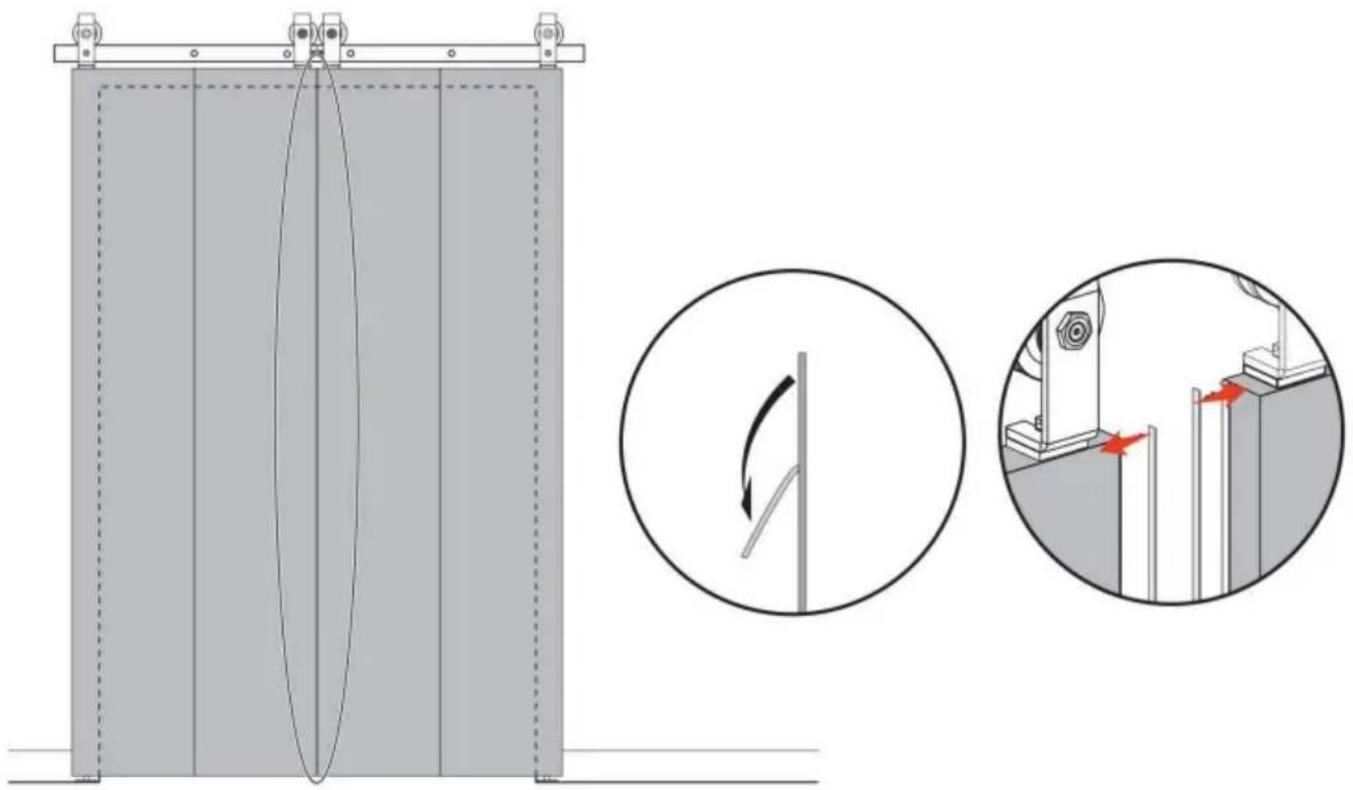

Plak de anti-botsingsstrip op de deur. Om te voorkomen dat de opening tussen de deur en de deur te groot wordt, plakt u deze diagonaal zoals hieronder weergegeven.
