Producttype	Hardwarekit voor schuifbare schuurdeur
Model	52IN-2D-3K
Merk	Vevor
Rail lengte	1320 mm (52 inch)
Maximale deurbreedte	610 mm (24 inch)
Deurdikte	34,92 tot 44,45 mm (1,375 tot 1,75 inch)
Deurhoogte	Volgens gebruiker (H)
Afstand rail tot vloer	H + 49 mm
Onderste opening deur	10 mm
Bovenste opening (deur tot plafond)	152 mm (6 inch)
Aantal deuren ondersteund	2
Materiaal	Staal en kunststof
Inhoud van de kit	Rail, steunen, rollen, scharnieren, schroeven, afstandhouders, inbussleutels
Voeding	Niet van toepassing (handmatig gebruik)
Hoofdfuncties	Maakt het schuiven van opklapbare schuurdeuren (bi-fold) mogelijk
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Smeer de rollen periodiek.
Veiligheid	Draag een veiligheidsbril en handschoenen tijdens de montage. Houd kinderen uit de buurt.
Reserveonderdelen en repareerbaarheid	Reserveonderdelen beschikbaar via www.vevor.com/support. Reparatie mogelijk door een professional.
Algemene informatie	Originele gebruiksaanwijzing inbegrepen. Elektronische garantie.

Veelgestelde vragen - 52IN-2D-3K Vevor

Hoe installeer ik de geleiderail?

Markeer de middellijn van de rail op een hoogte van H+49 mm vanaf de vloer. Gebruik de rail als sjabloon om gaten van 29/64" tot 2 inch diep te boren. Plaats de expansiebouten, bevestig vervolgens de rail met de schroeven, ringen en afstandhouders.

Welk gereedschap is nodig voor de montage?

U heeft een waterpas, meetlint, potlood, kruiskopschroevendraaier, sleutel, boormachine, boorbits (19/32", 29/64", 7/32", 3/16"), een snelhaak, plakband en veiligheidshandschoenen nodig.

Kan deze kit op een gipswand worden geïnstalleerd?

Het wordt sterk aanbevolen om een kopbalk te gebruiken als de muur niet van beton is (bijvoorbeeld gipswand). De kopbalk en bijbehorende schroeven zijn niet inbegrepen en moeten apart worden aangeschaft.

Hoe stel ik de deurhoogte in na installatie?

Gebruik de verstelbare rol (onderdeel R) aan een zijde. Draai de stelschroef los, pas de hoogte aan (ongeveer 5 mm slag), draai de schroef vervolgens vast zodat de deur waterpas staat.

Wat te doen als de deur niet soepel schuift?

Controleer of de rail waterpas is en de rollen goed uitgelijnd zijn. Smeer de rollen met een droog smeermiddel. Zorg ervoor dat de deur niet te zwaar is en dat de stelschroeven goed zijn aangedraaid.

Wat is het maximale draagvermogen?

Het draagvermogen is niet gespecificeerd in de handleiding, maar de kit is ontworpen voor standaard houten deuren tot 24 inch breed. Gebruik altijd matige kracht om de deur te openen en te sluiten.

Hoeveel deuren kan ik met deze kit installeren?

Dit model (52IN-2D-3K) is ontworpen voor 2 deuren (bi-fold). Het ondersteunt twee schuifdeuren die tegen elkaar vouwen.

Waar vind ik reserveonderdelen?

Reserveonderdelen zijn verkrijgbaar op de technische ondersteuningssite van Vevor: www.vevor.com/support. U kunt rollen, schroeven, steunen, enz. bestellen.

Wordt de kit geleverd met deurpanelen?

Nee, de kit bevat alleen het beslag (rail, rollen, scharnieren, schroeven). De deurpanelen en andere houten onderdelen moeten apart worden aangeschaft.

Hoe bevestig ik de onderste draaiplaat?

Markeer de positie op 47,6 mm van de muur en op een afstand van L-35 mm van de centrale as (L = breedte van één deur). Boor gaten van 7/32" tot 35 mm diep, plaats de kunststof expansiebouten, schroef vervolgens de plaat vast met de J-schroeven.

GEBRUIKSAANWIJZING 52IN-2D-3K Vevor

Technische ondersteuning en e-garantiecertificaat

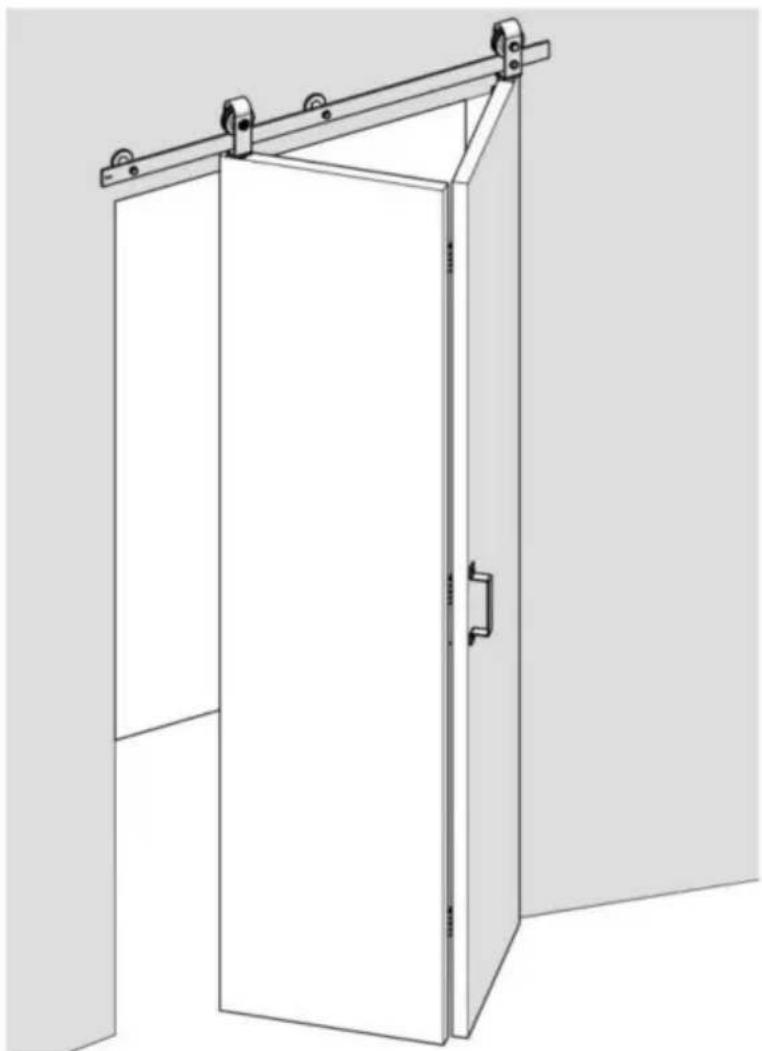

Vouwschuifdeur schuurdeur Hardware-kit

Model: 36IN-3D-3K/40IN-3D-3K/52IN-2D-3K

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.

Voorzorgsmaatregelen bij de montage

1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Draag tijdens het werk een door de ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen.
3. Zorg ervoor dat de montageplek schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.
5. Ga niet in de winkel staan als u moe bent of onder invloed van alcohol, drugs of medicijnen.
6. Producteigenschappen zijn van toepassing op correct en volledig geassembleerd product alleen.
7. Voor aanvullende informatie over de onderdelen die in de volgende lijst staan vermeld, raadpleeg dan het montageschema van deze handleiding. Pak uit en scheid alle onderdelen in een schone werkruimte.
8. Om veiligheidsredenen wordt aanbevolen om deze hardware door 2 personen te laten installeren.
9. Producten worden buiten bereik van kinderen en huisdieren geïnstalleerd;

Neem voorzorgsmaatregelen

1. Dit product is geen speelgoed. Laat kinderen niet met dit artikel spelen.
2. Gebruik het product alleen zoals bedoeld.
3. Controleer het apparaat voor elk gebruik. Gebruik het apparaat niet als er onderdelen loszitten of beschadigd zijn.

BEWAAR DEZE INSTRUCTIES

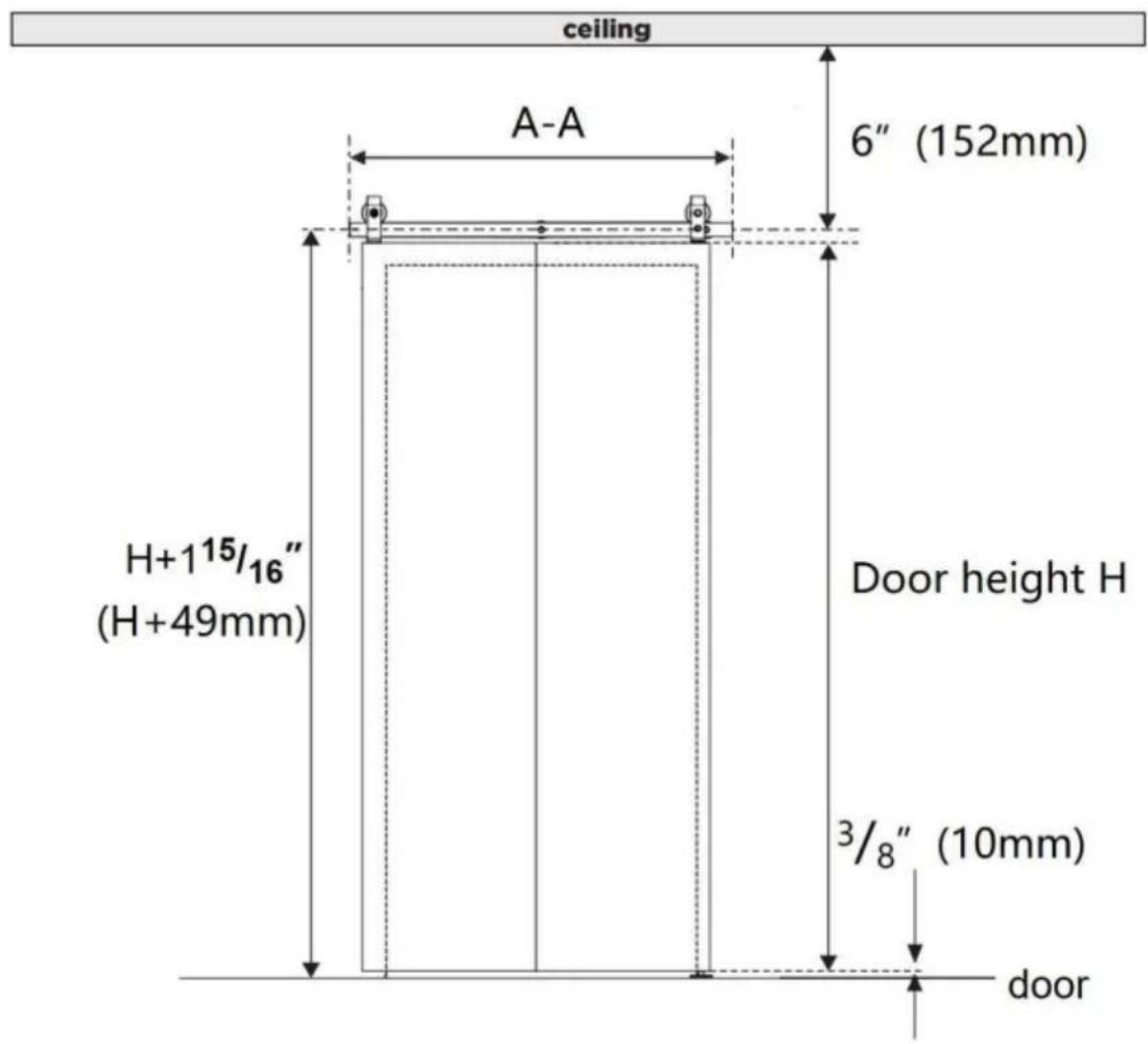

Productgeschiktheid

Model	36IN-3D-3K 40IN	N-3D-3K 52IN-2D-3K
spoorlengte AA	36 inch(914mm)	40 inch(1016 mm)	52 inch(1320mm)
Deurbreedte y16 inch		y18 inch	y24 inch
Deur dik	1,375 tot 1,75 inch (34,92-44,45 mm)
Deurhoogte	H(Afhangelijk van de gebruiker)
Afstand van de rail tot degrond	Hoogte + 49 mm
Afstand onderaan dedeur vanaf de grond	10mm
Afstand:tussen de deur boven en het plafond	6 inch (152 mm)
Aantal deuren	2 stuks

De doos bevat geen deurpanelen en andere houten vierkanten, die vereisen een extra aankoop.

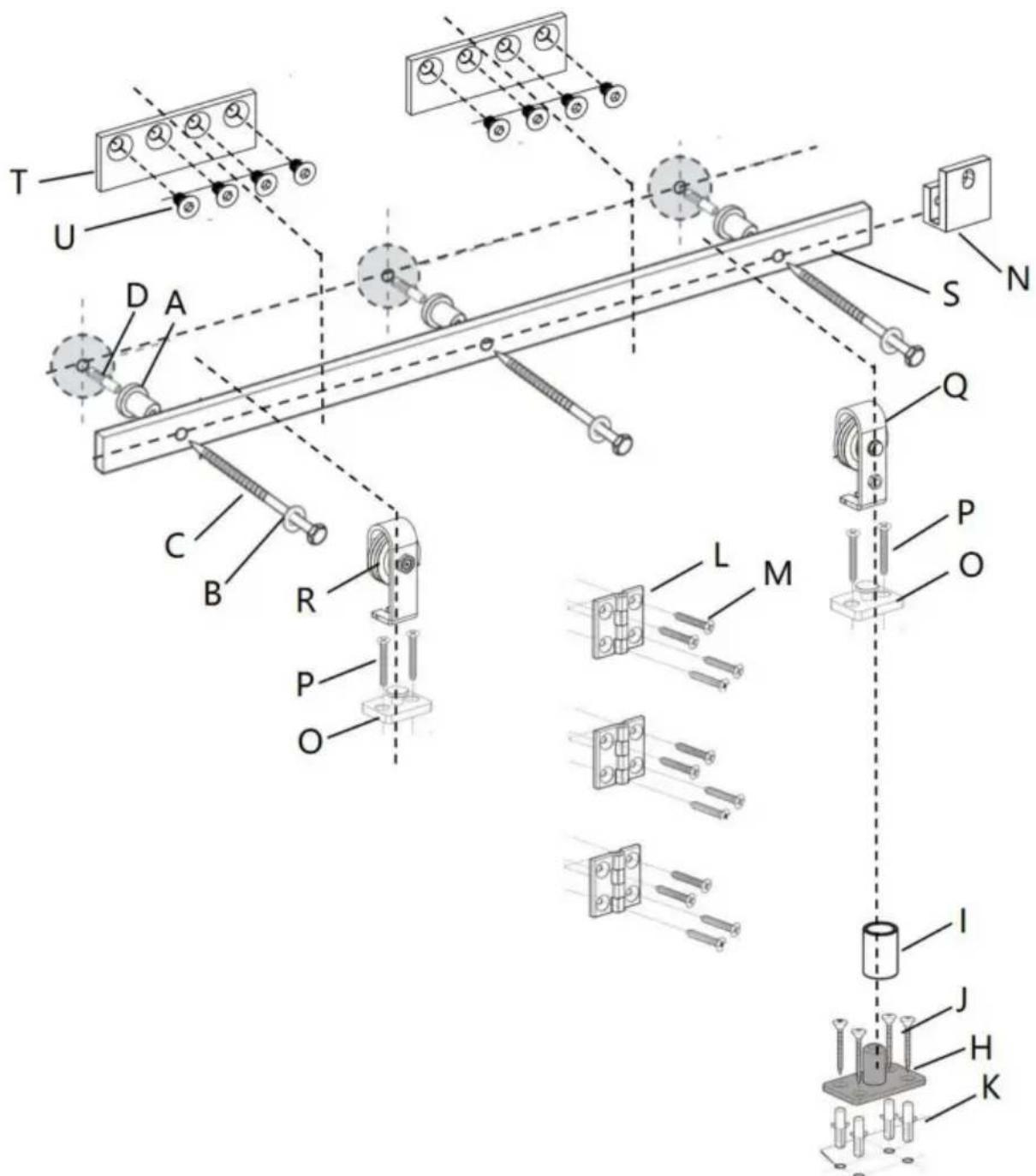

Productontledingsdiagram

Onderdelenlijst

Dezelfde onderdelen van verschillende modellen
A:Muur Afstandhouser×3st	B:ringen×3st	C:M8×90mm Plastic Tikken Schroef×3st	D:¥12×50 Kunststof expansiebout×3st
E: 2 mm zeskant Sleutel×1pc	F 2,5 mm zeskant Sleutel×1pc	G: 4 mm zeskant Sleutel×1pc	H: Onderste draaipunt Plaat×1st
I: Mouw×1st	J:M4×30 verzonken kop tapschroef×4st	K:¥6×30 Plastic expansiebout×4st	L: Vouwdeur Kont Scharnieren×3st
M:M6×25 verzonken verzonken kopschroef × 12 stuks	N:Vaste rol Slotbeugel×1st	O: Rol Roterend Basis×2st	P:M5×50 kopschroef × 4 stuks
V:Vast Rol×1st	R:Verstelbaar Rol×1st	S:Railkit 1st	V:Afdichten Strook × 1 st
Het model 36IN-3D-3K en 40IN-3D-3K/DD hebben deze onderdelen, maar ze+zijn nicht beschikkaar in het model 52IN-2D-3K
U:M6×10 bout×8st	T:verbinding band×2st

LET OP

Verkeerd hanteren van zware objecten (bijv. deuren) kan leiden tot verlies van evenwicht en ernstig letsel. Zorg er altijd voor dat u het

object stevig vasthoudt en in evenwicht bent voordat u het object verplaatst. Draag altijd veiligheidsschoenen bij het tillen van zware objecten.

Als lichaamsdelen (zoals haar en vingers) vast komen te zitten in bewegende onderdelen, kan dit beknelling en ernstig letsel veroorzaken. Steek uw vingers niet in onderdelen die kunnen bewegen en verwijder of omsluit altijd alles van uw lichaam dat vast kan komen te zitten in een bewegend onderdeel.

Deuren sluiten met uw hand aan het uiteinde van de deur kan ertoe leiden dat uw hand of vingers tussen de deur en andere vaste objecten (bijv. een andere deur, lijstwerk) bekneld raken, wat ernstig letsel kan veroorzaken. Gebruik altijd de deurkruk om de deur te sluiten.

Gebruiksverklaring

Het gebruik van buitensporig geweld bij het openen en sluiten van de deur(en) kan leiden tot: schade aan de hardware. Houd altijd de hendel vast om de deur te bedienen.

Benodigde gereedschappen

Snelheid Vierkant	Potlood	Phillips Schroevendraier	Plakband
Moersleutel	Niveau	Oefening	y19/32" boor
y29/64" boor	y7/32" boor	y3/16" boor

Productassemblage

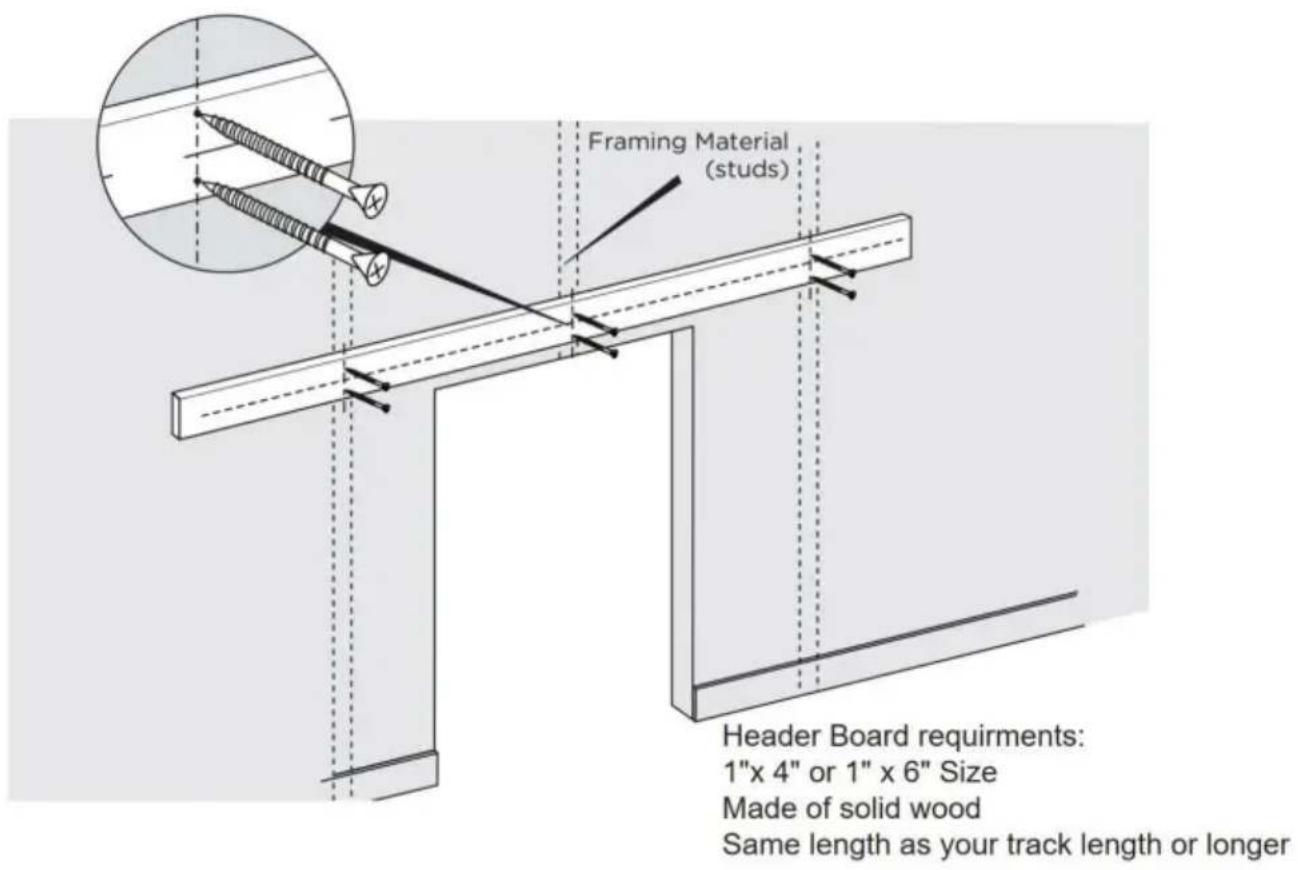

Het is erg belangrijk om te bepalen of u een header moet installeren.

Controleer het bord voordat u de rails installeert.

Als u de volgende situaties tegenkomt, raden wij u ten zeerste aan om een kopbord te installeren (Deze situaties kunnen omvatten, maar zijn niet beperkt tot): · er is een deuropening (zoals een deurkozijn of een plint) · de muur is geen betonnen muur, zoals gipsplaat of een ander type muur

Let op: Kopbord en de schroeven om het kopbord te installeren zijn niet inbegrepen. U kunt ze online of offline kopen.

Stap 1

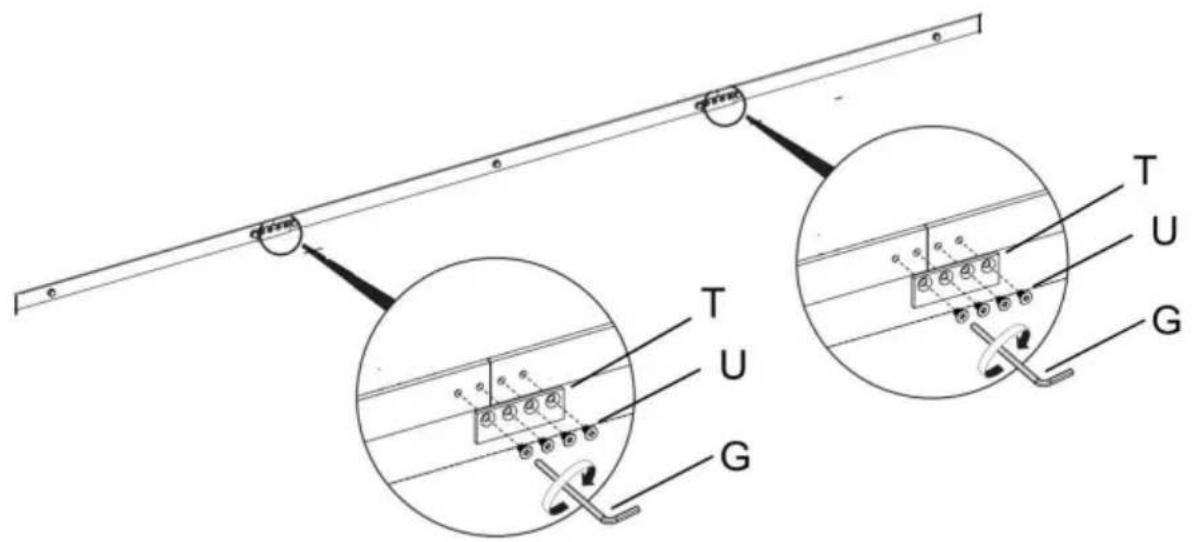

1.1. Draai schroef U vast met inbussleutel G om verbindingsband T aan drie rails te bevestigen; Voltooi de verbinding van de geleiderail. Deze installatiemethode is geschikt voor de geleiderail van het model 36IN-3D-3K en 40IN-3D-3K

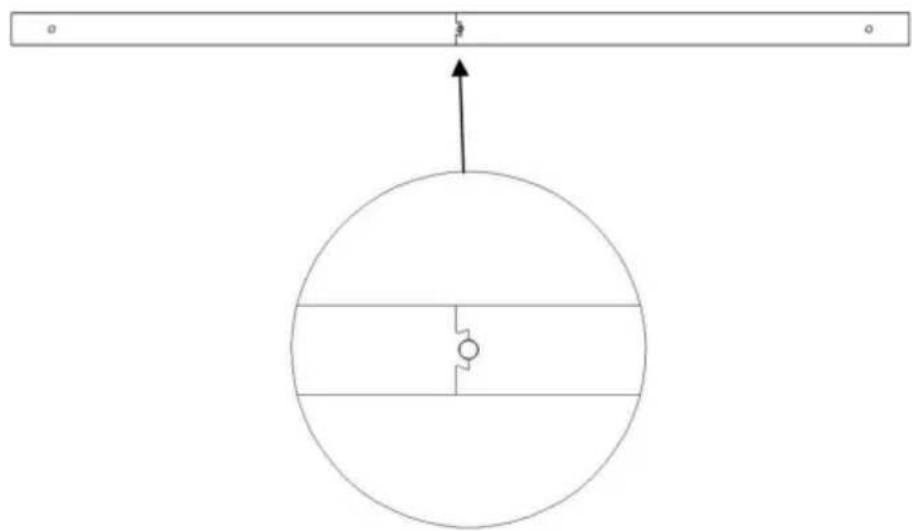

1.2. De rail van het model 52IN-2D-3K is een 2-segmentsrail die door middel van een koppelstuk wordt gesplitst.

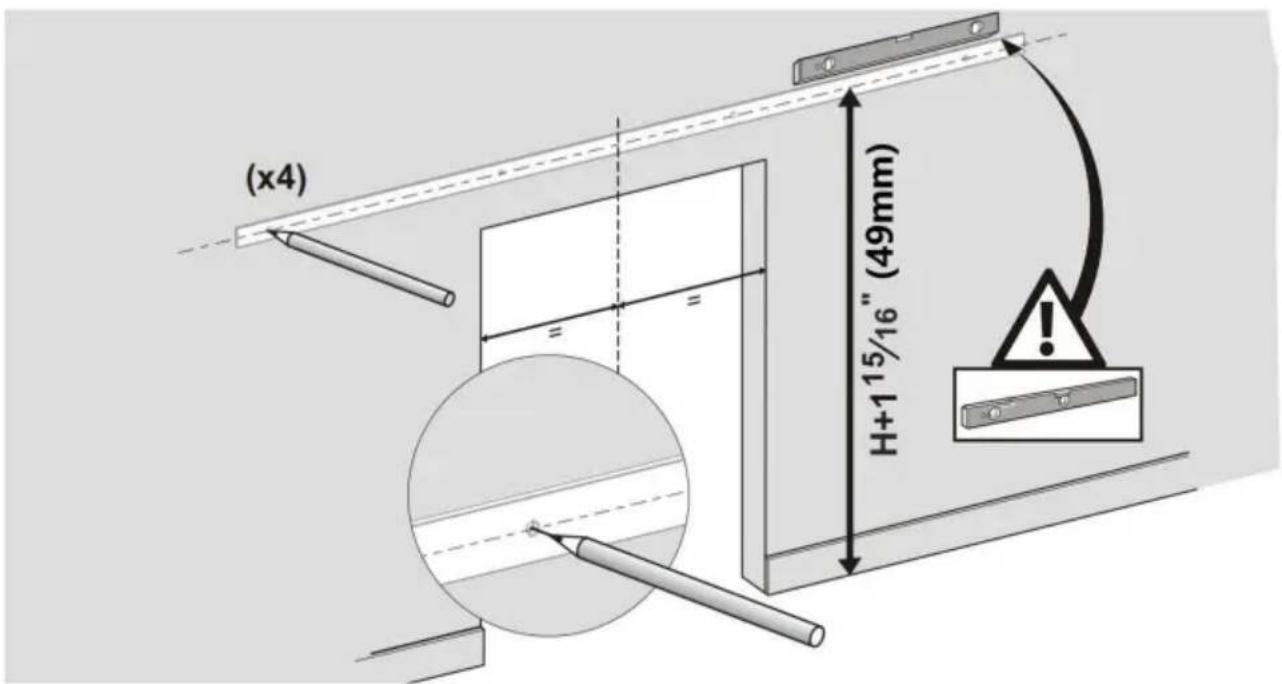

1.3. Gebruik een waterpas en een meetlint om de middellijn van de baan te markeren. Zoals weergegeven in het productselectiediagram is de hoogte van de deur H in de foto hierboven, de hoogte van de middellijn (gemeten vanaf de vloer) is de hoogte van uw deur PLUS 115/16". 1.4. Plaats de rail op zijn plaats met behulp van de gemarkeerde middellijn, zorg ervoor dat deze waterpas is en gebruik de rail als sjabloon om de locatie van de montagegaten voor de rail te markeren. Markeer het spoor met een potlood. U kunt ook de spoorgrootte raadplegen om de positie van de railgaten te markeren.

Zie onderstaande installatietip.

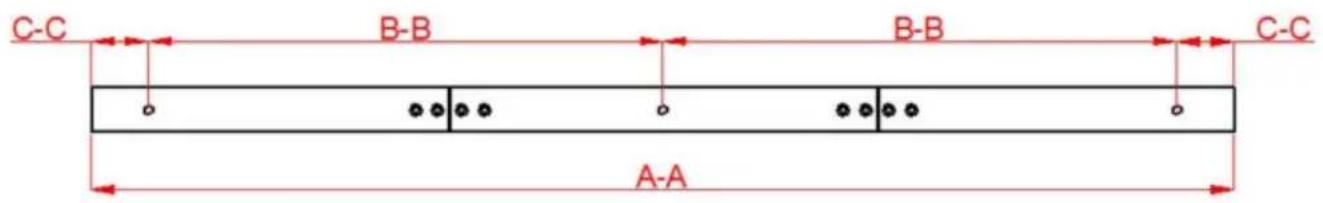

Model	36IN-3D-3K	40IN-3D-3K	52IN-2D-3K
spoorlengtheAA	36 inch (9140 mm)	40 inch (1016 mm) 52	inch (1320 mm)
spoor gatafstand BB		457mm406mm	600mm
spoor gatafstand CC	51mm	51mm	60mm

Wij raden aan dat het midden van het spoor zich in het midden van de muuropening bevindt.

Stap 2:

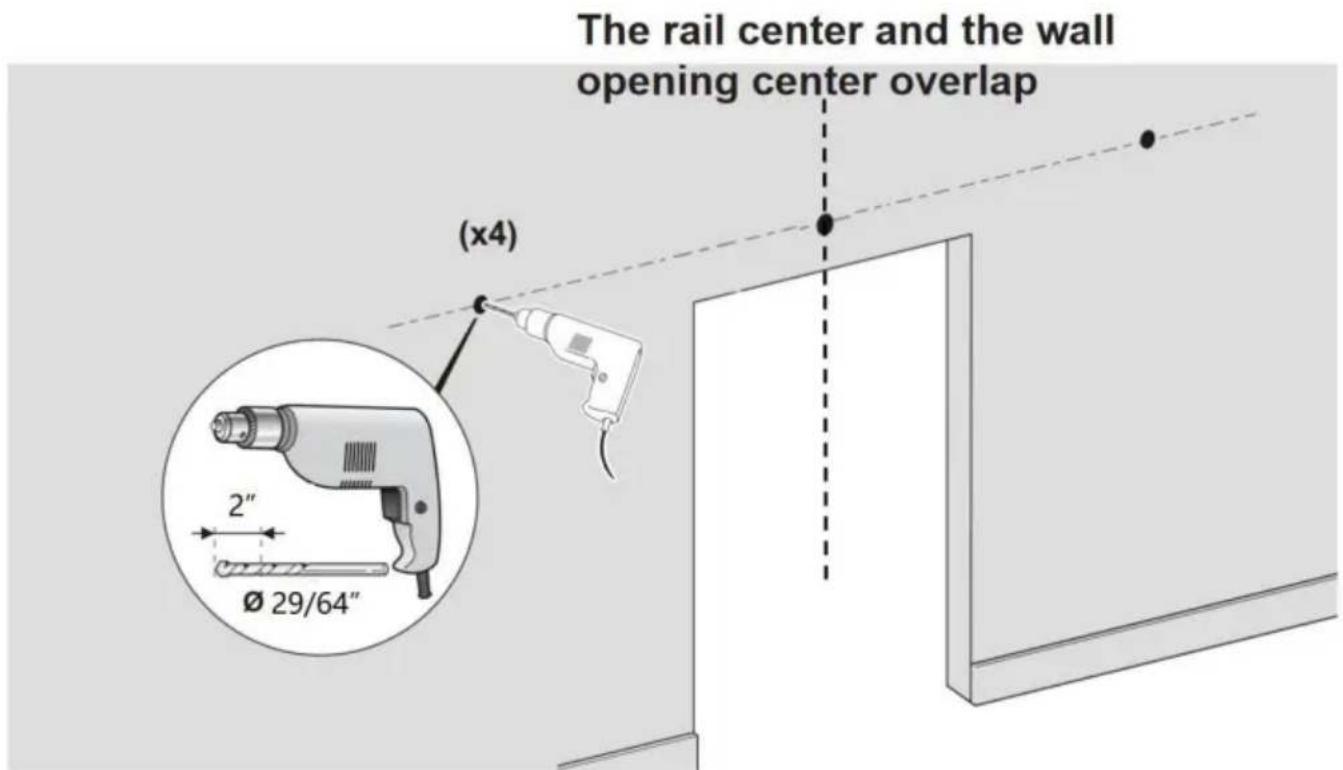

2.1. Gebruik een boorgat van 29/64" op de gemarkeerde positie, 2 inch diep;

Stap 3: De geleiderail installeren

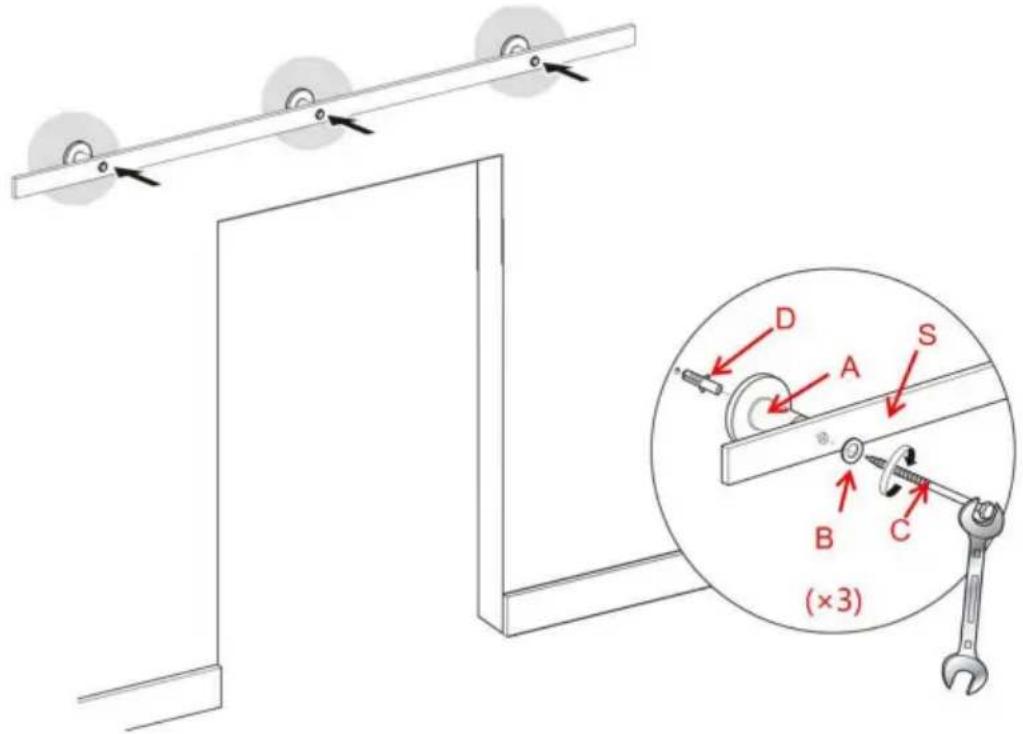

3.1. Installeer eerst de kunststof expansiebout D in de gaten in de betonnen muur. Gebruik vervolgens schroef P door de ringen B, rail S en muurafstandhouser A en vergrendel ten slotte de kunststof expansiebout D.

Stap 4

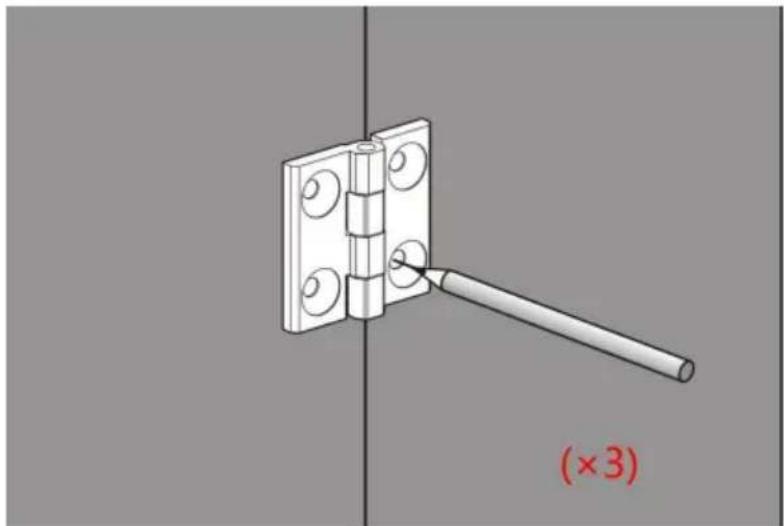

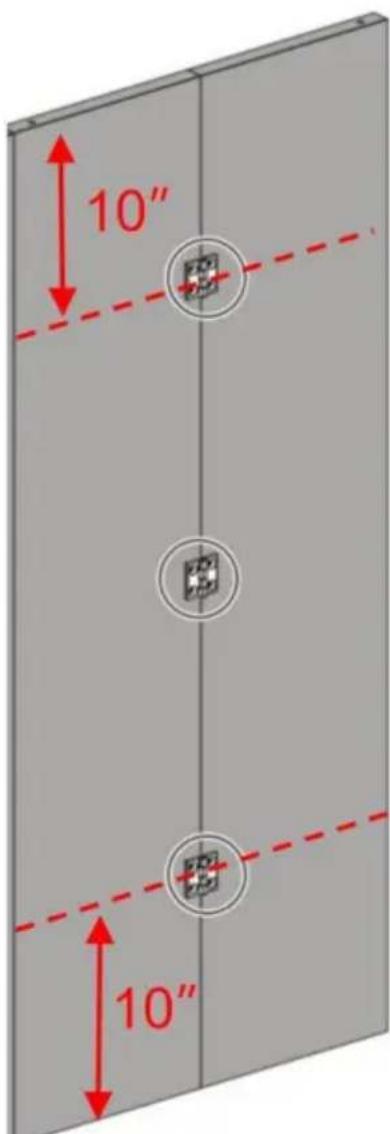

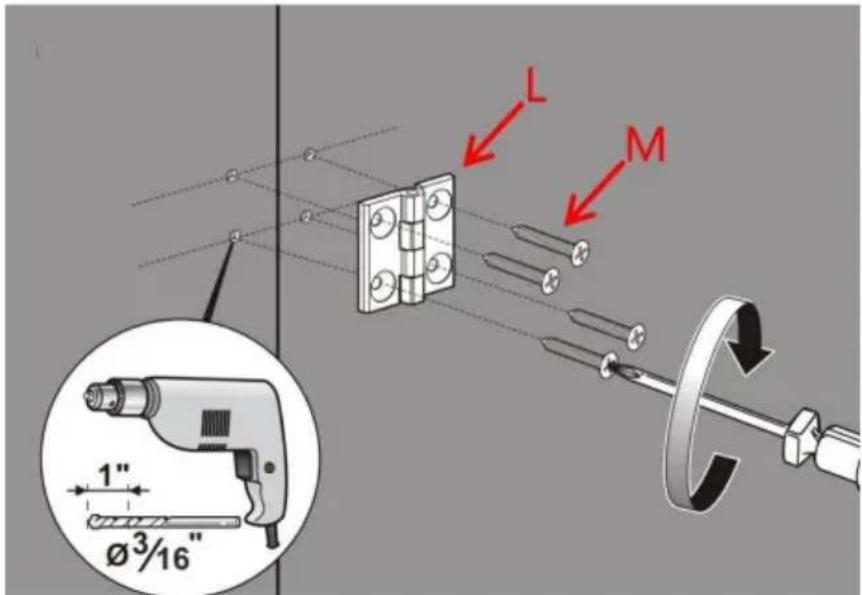

4.1. Eerst de deur in elkaar zetten, met het L-gat van de Bi-Fold Door Butt Hinges in de deur om de positie van de schroef te bepalen en te markeren, en ten slotte met een boorgat van 3/16" en een gatdiepte van 1 inch. 4.2. Schroef M bevestigt de vouwdeurscharnieren L aan de deur. Voltooi de montage van de deur.

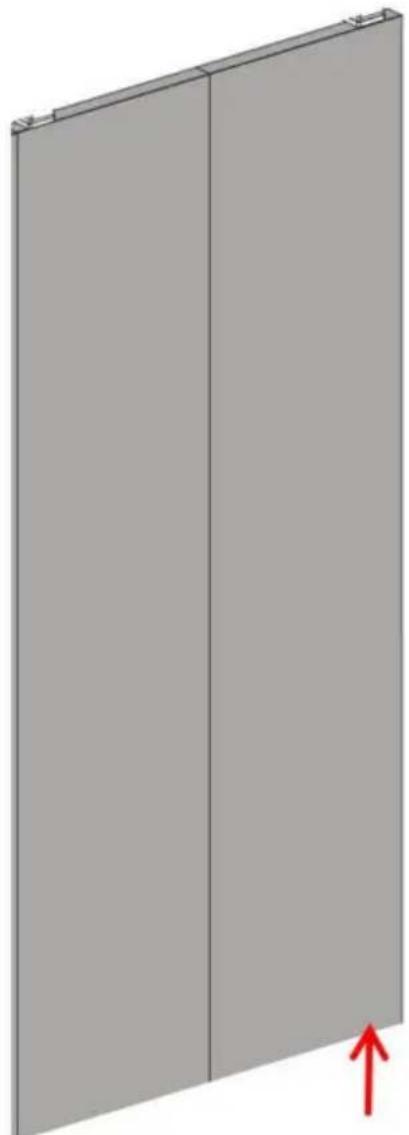

Stap 5

Gebruik schroef P om 2 draaibare rollerbases O op de bovenkant van de deur te monteren. Het midden van de draaibare rollerbase O bevindt zich op 35 mm van de rand van de deur.

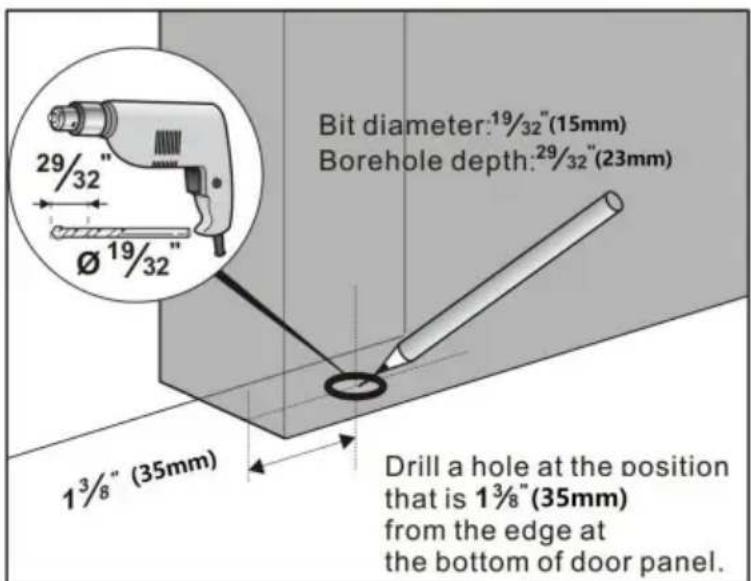

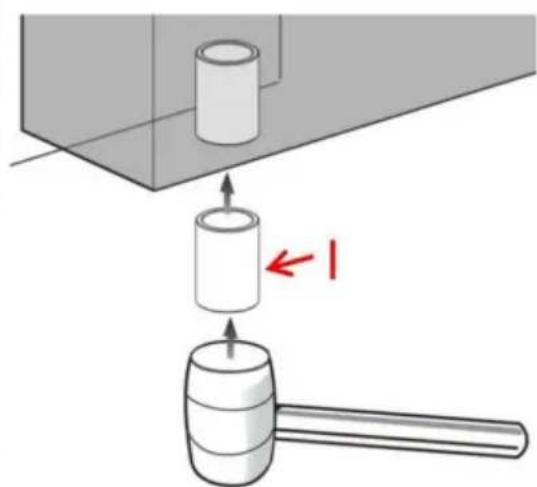

6.1. Boor gaten met een diepte van 23 mm aan de zijkant van de deur met een boor van 19/32". Het midden van het gat bevindt zich op 35 mm afstand van de deurrand. 6.2. Vul huls I in het gat.

Stap 7

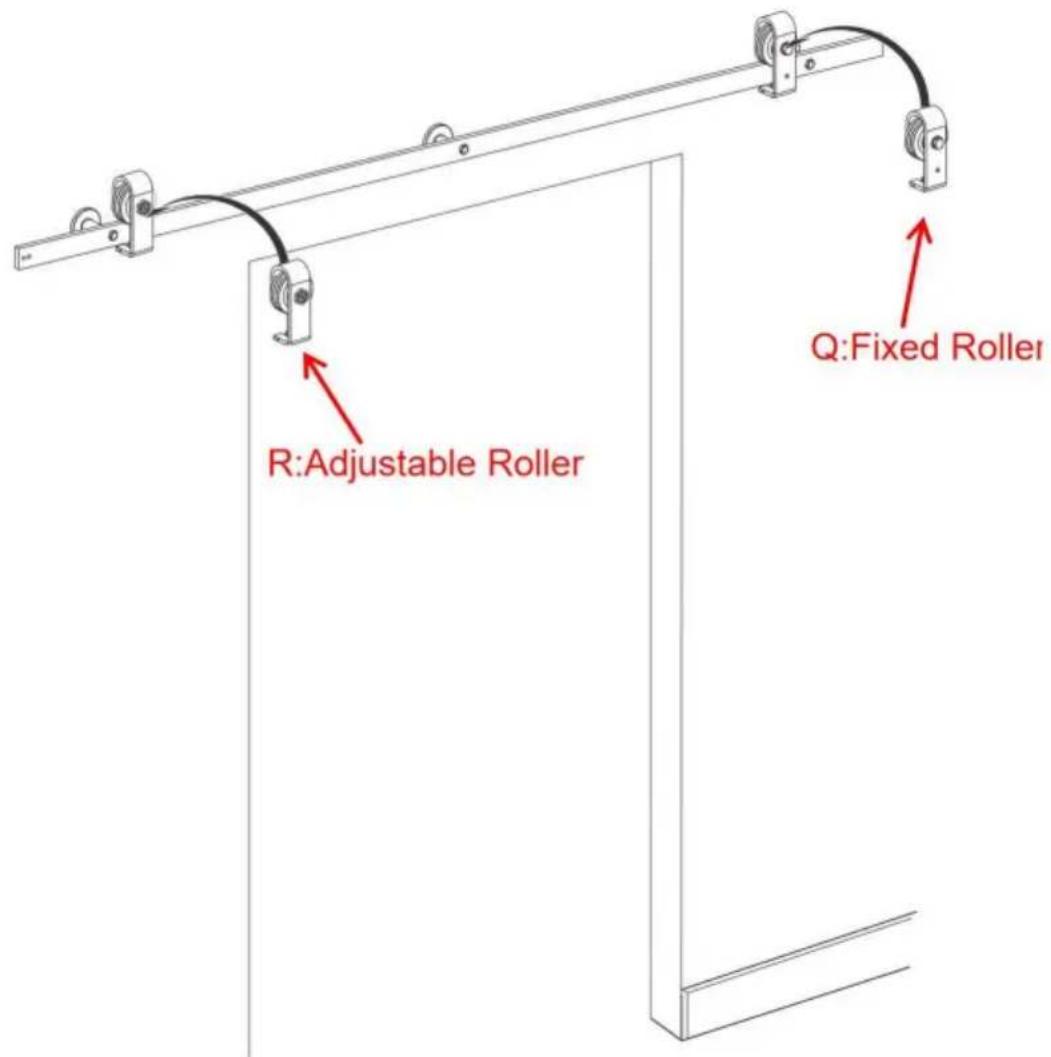

7.1. Hang de vaste rol Q en de verstelbare rol R aan de rail.

Stap 8

8.1. Onderste draaiplaat H installeren; Uitgaande van de breedte van een enkele deur van L; is de afstand tussen de onderste draaiplaat H en de centrale as van de muuropening L-35 mm; is de afstand van het midden van de onderste draaiplaat H tot de muur 47,6 mm; 8.2. Vier plekken werden

boven de grond gemarkeerd met het doorlopende gat van de onderste draaiplaat H; boor gaten met een diepte van 35 mm in de markeringen met een boor van 7/32"

plaats vervolgens de kunststof expansiebout K in de gaten.

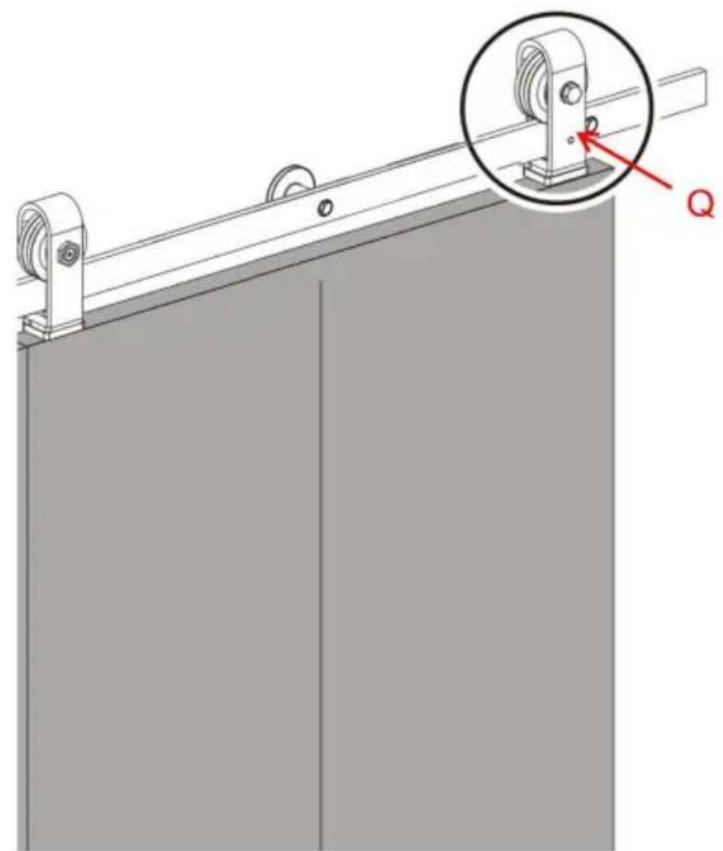

8.3. Bevestig de onderste draaiplaat H aan de vloer met behulp van een schroef J. 8.4. De afstand tussen het midden van vaste rol Q en het buitenste gat van de baan is niet minder dan 30 mm.

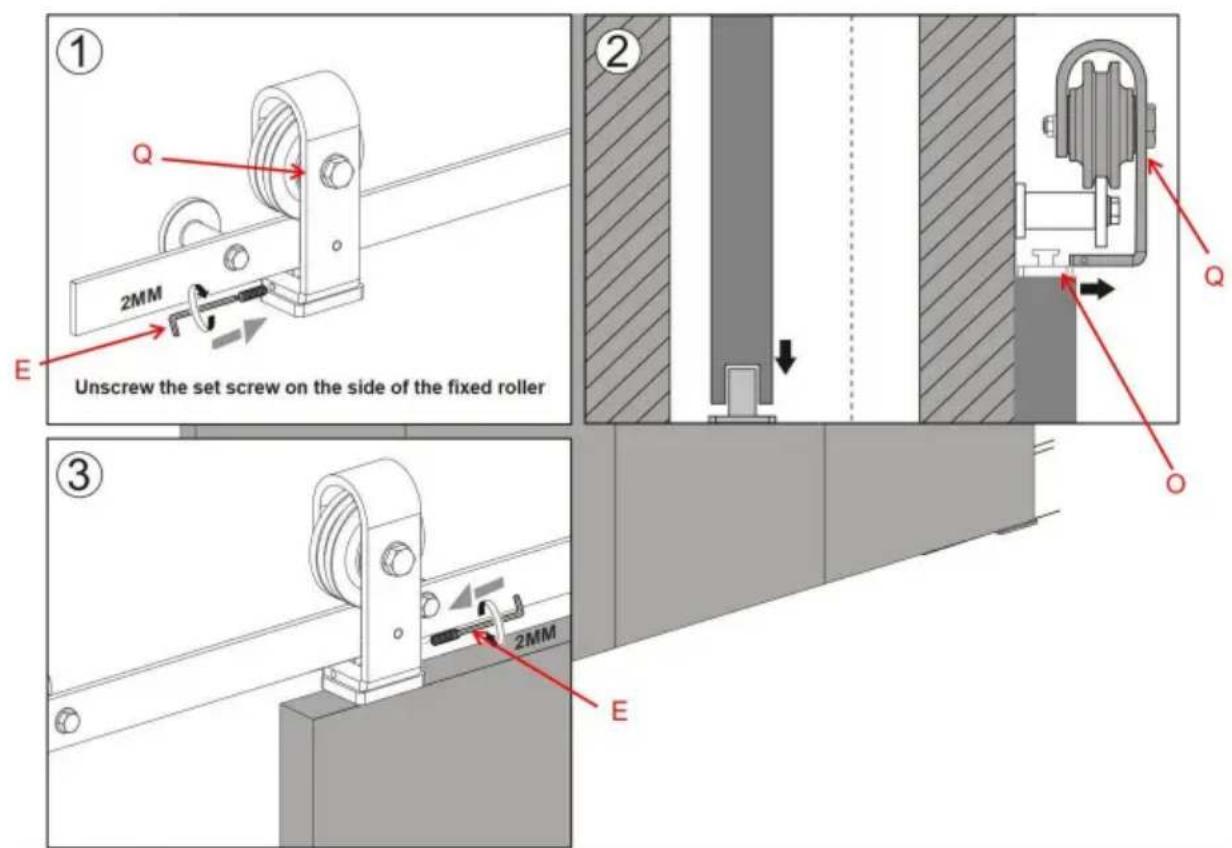

9.1. Draai de stelschroef aan de rechterkant van de vaste rol Q los.

9.2. Plaats de deur op de huls I; plaats de draaiende basis O van de rol aan de bovenkant van de deur in verbinding met de vaste rol. 9.3.

Draai de stelschroeven vast om de vaste rol aan de draaiende basis O van de rol te vergrendelen.

Stap 10

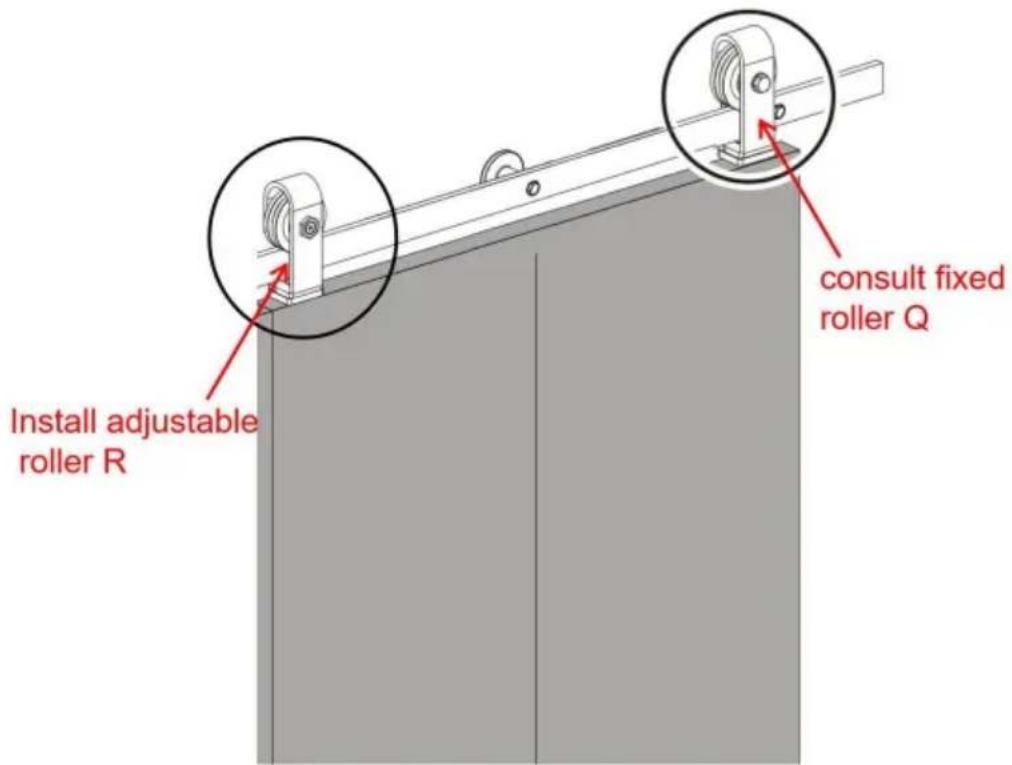

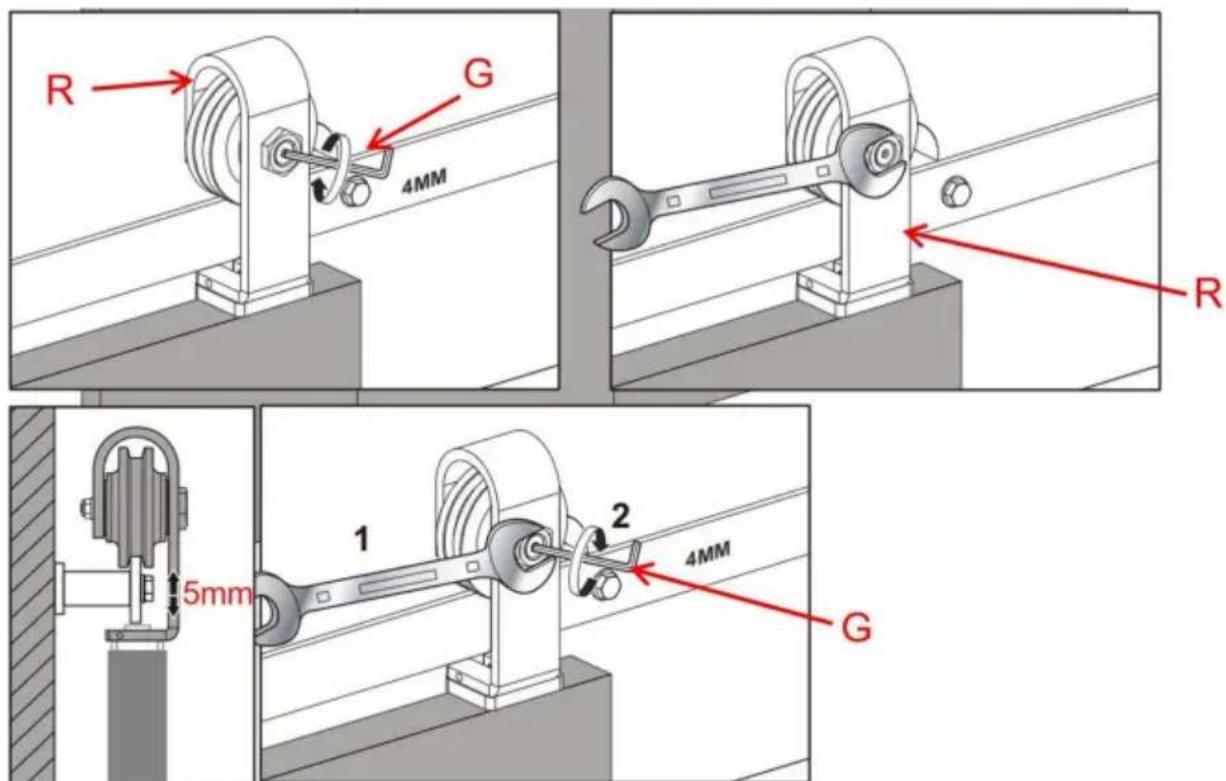

10.1. Raadpleeg stap 9, installeer de verstelbare rol R volgens de installatiemethode van vaste rol Q. 10.2. Raadpleeg de onderstaande aanwijzingen, pas de hoogte van de verstelbare rol R aan naar een geschikte positie. Zorg dat de linker- en rechterdeur op dezelfde hoogte zijn. De hoogte van de deur kan ongeveer 5 mm worden aangepast.

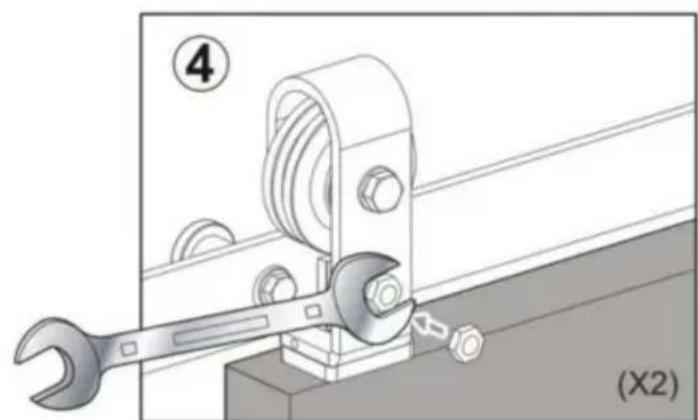

Stap 11

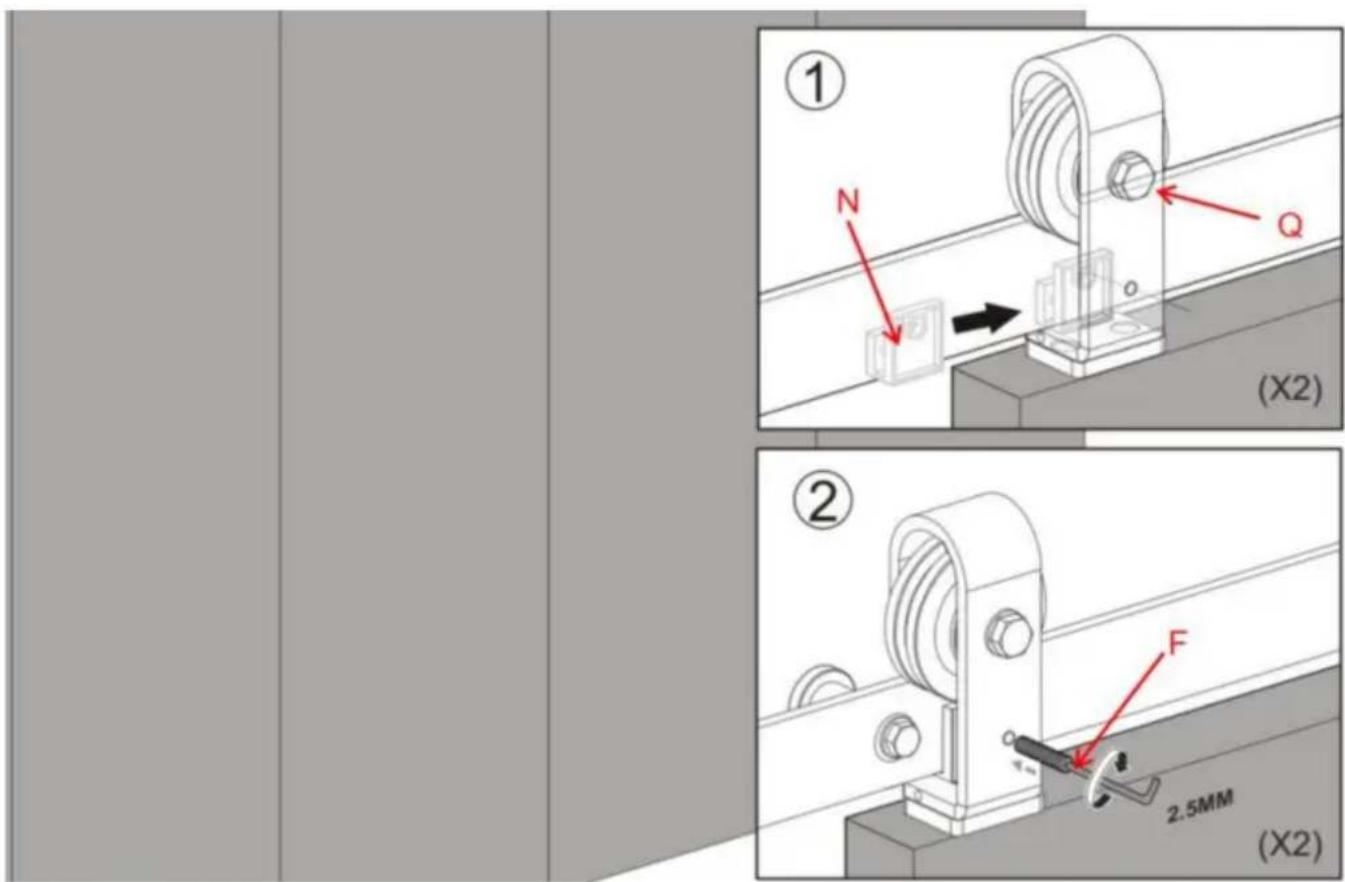

Monteer de vaste rolvergrendelingsbeugel N.

11.1. Schuif de vaste rolvergrendelingsbeugel N op de rail nadat de stelschroef zich aan de voorzijde van de vaste rol Q bevindt. 11.2. Gebruik de meegeleverde inbussleutel F om de stelschroeven aan de achterkant vast te draaien van de vaste rolvergrendelingsbeugel N. 11.3. Vergrendel de vaste rol Q op de rail door de lange stelschroef vast te draaien door de vaste rolvergrendelingsbeugel en in de rail. 11.4. Draai deze zeskantmoer op de stelschroef vast.

Fabrikant: Shanghaiuxinmuyeyouxianggsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd in AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australië

Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
