Produkttyp	Skjutdörrssats för ladugårdsdörr
Modell	52IN-2D-3K
Märke	Vevor
Skenlängd	1320 mm (52 tum)
Maximal dörrbredd	610 mm (24 tum)
Dörrtjocklek	34,92 till 44,45 mm (1,375 till 1,75 tum)
Dörrhöjd	Enligt användaren (H)
Avstånd från skena till golv	H + 49 mm
Spalt i botten av dörren	10 mm
Spalt i toppen (dörr till tak)	152 mm (6 tum)
Antal dörrar som stöds	2
Material	Stål och plast
Satsens innehåll	Skena, fästen, rullar, gångjärn, skruvar, distanser, insexnycklar
Strömförsörjning	Ej tillämpligt (manuell användning)
Huvudfunktioner	Möjliggör skjutning av vikbara ladugårdsdörrar (bi-fold)
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Smörj rullarna regelbundet.
Säkerhet	Använd skyddsglasögon och handskar vid montering. Håll barn borta.
Reservdelar och reparerbarhet	Reservdelar finns via www.vevor.com/support. Reparation möjlig av professionell.
Allmän information	Original bruksanvisning ingår. Elektronisk garanti.

Vanliga frågor - 52IN-2D-3K Vevor

Hur installerar jag styrskenan?

Markera skenans mittlinje på en höjd av H+49 mm från golvet. Använd skenan som mall för att borra hål på 29/64" till 2 tums djup. Sätt i expansionsbultarna, fäst sedan skenan med skruvar, brickor och distanser.

Vilka verktyg behövs för montering?

Du behöver ett vattenpass, ett måttband, en penna, en stjärnskruvmejsel, en skiftnyckel, en borrmaskin, borr (19/32", 29/64", 7/32", 3/16"), en vinkelhake, maskeringstejp och skyddshandskar.

Kan denna sats installeras på en gipsskiva?

Det rekommenderas starkt att använda en överliggande panel om väggen inte är betong (t.ex. gipsskiva). Överliggande panel och motsvarande skruvar ingår inte och måste köpas separat.

Hur justerar jag dörrhöjden efter installation?

Använd den justerbara rullen (del R) på ena sidan. Lossa justeringsskruven, justera höjden (cirka 5 mm slag), dra sedan åt skruven så att dörren är i våg.

Vad gör jag om dörren inte glider smidigt?

Kontrollera att skenan är i våg och att rullarna är korrekt inriktade. Smörj rullarna med ett torrt smörjmedel. Se till att dörren inte är för tung och att justeringsskruvarna är ordentligt åtdragna.

Vilken är den maximala lastkapaciteten?

Lastkapaciteten anges inte i manualen, men satsen är utformad för standard trädörrar upp till 24 tums bredd. Använd alltid måttlig kraft för att öppna och stänga dörren.

Hur många dörrar kan jag installera med denna sats?

Denna modell (52IN-2D-3K) är avsedd för 2 dörrar (bi-fold). Den stöder två skjutdörrar som viks mot varandra.

Var hittar jag reservdelar?

Reservdelar finns på Vevors tekniska supportwebbplats: www.vevor.com/support. Du kan beställa rullar, skruvar, fästen, etc.

Levereras satsen med dörrpanelerna?

Nej, satsen innehåller endast beslag (skena, rullar, gångjärn, skruvar). Dörrpaneler och andra trädelar måste köpas separat.

Hur fäster jag den nedre vridplattan?

Markera positionen 47,6 mm från väggen och på ett avstånd av L-35 mm från mittaxeln (L = bredd på en dörr). Borra hål på 7/32" till 35 mm djup, sätt i plast expansionsbultar, skruva sedan fast plattan med skruvar J.

BRUKSANVISNING 52IN-2D-3K Vevor

Teknisk support och e-garanticertifikat

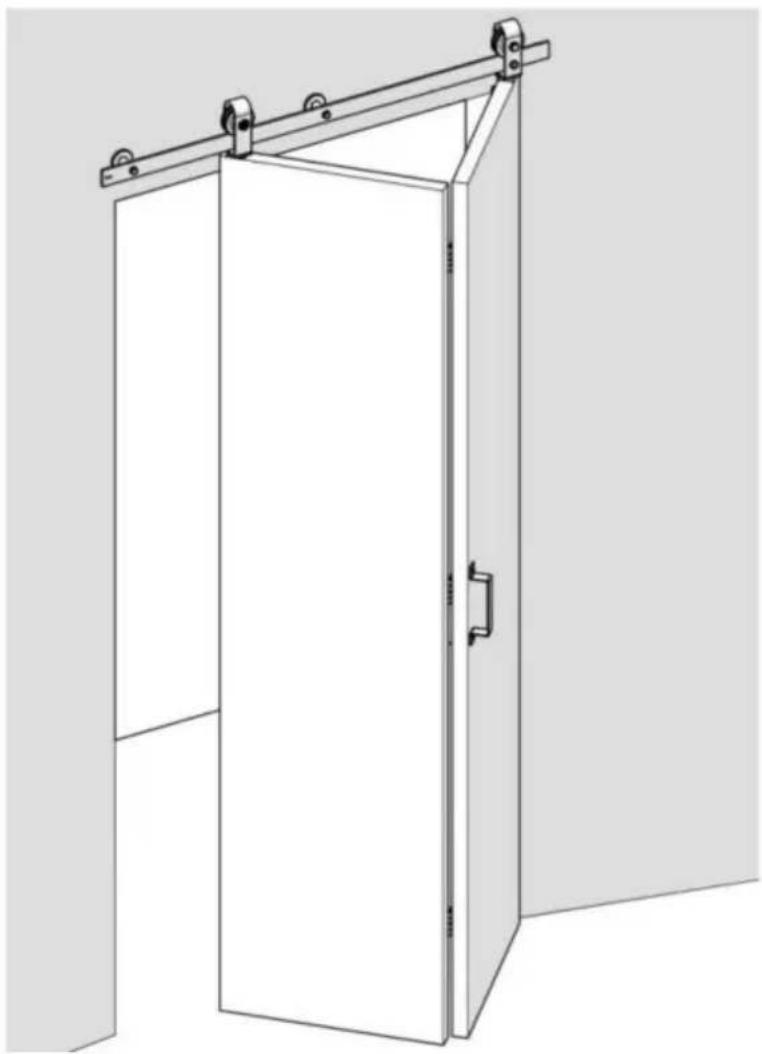

Bifold skjutbar ladugårdsdörr Hårdvarusats

Modell: 36IN-3D-3K/40IN-3D-3K/52IN-2D-3K

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommit att informera dig i god tid om det finns nya teknik- eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

VARNING:

Läs detta material innan du använder denna produkt. Underlåtenhet att göra det kan resultera i allvarlig skada.

Försiktighetsåtgärder vid montering

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under montering.
3. Håll monteringsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Sätt inte ihop om du är trött eller påverkad av alkohol, droger eller medicin.
6. Produktegenskaper gäller för korrekt och fullständigt monterad produkt endast.
7. För ytterligare information om delarna som listas nedan på sidorna, se monteringsdiagrammet i denna manual. Packa upp och separera alla delar i ett rent arbetsområde.
8. Av säkerhetsskäl rekommenderas att denna hårdvara installeras av minst 2 personer.
9. Produkten installeras på avstånd från barn och husdjur.

Använd försiktighetsåtgärder

1. Denna produkt är inte en leksak. Tillåt inte barn att leka med detta föremål.
2. Använd endast på avsett sätt.
3. Inspektera före varje användning; Använd inte om delar är lösa eller skadade.

SPARA DESSA INSTRUKTIONER

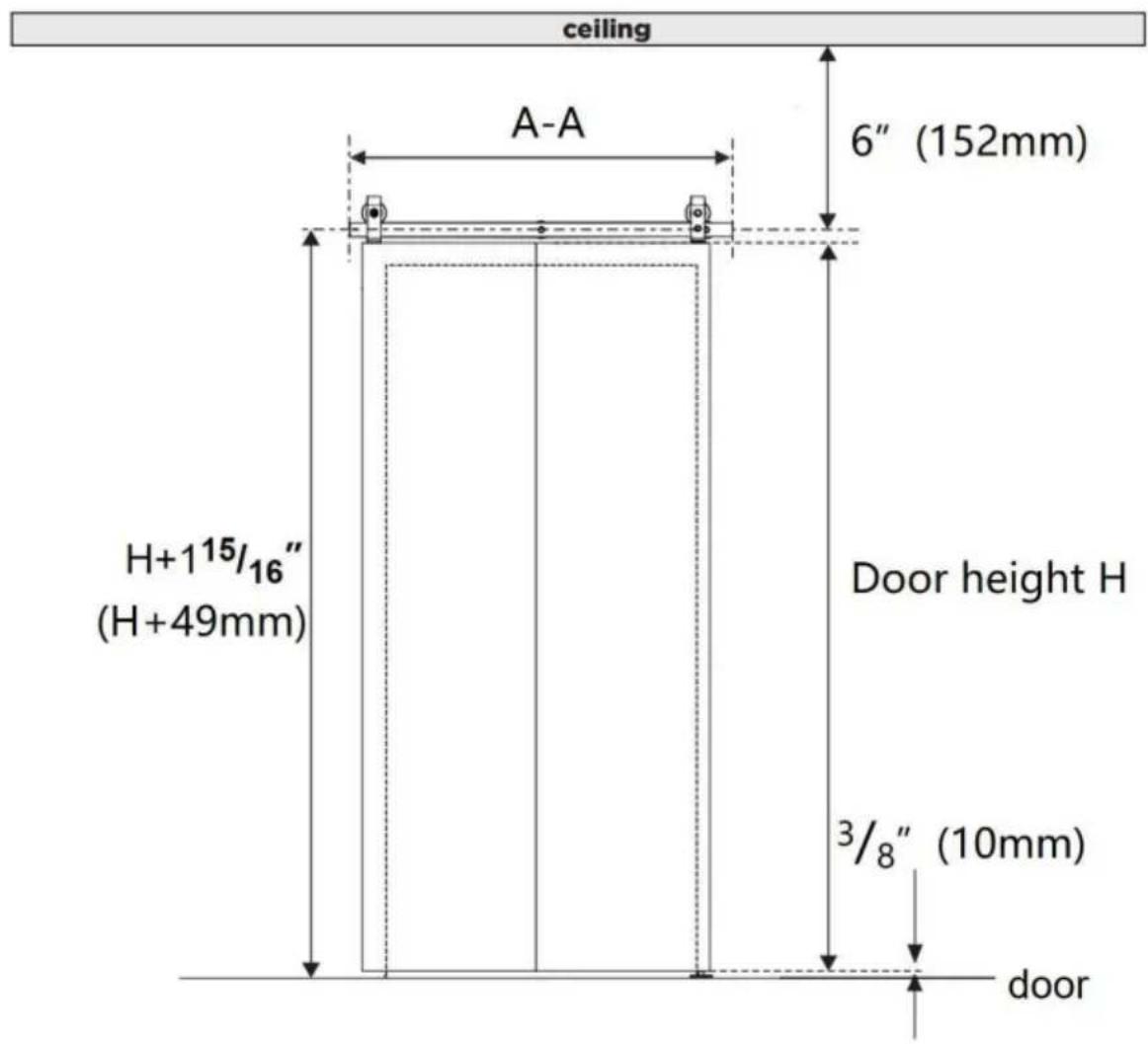

Produktens lämplighet

Modell	36IN-3D-3K 40	N-3D-3K 52IN-2D	-3K
skena lenghtd AA	36 tum(914 mm)	40 tum(1016 mm)	52 tum(1320 mm)
Dörrbreddy18 tum	ŷ16 tum		ŷ24 tum
Dörr tjock	1,375 till 1,75 tum (34,92-44,45 mm)
Dörrhöjd H (beroende på)	användaren)
Rälsens avständ früjnjord	H+49mm
Avständ lenght ner pådörrERING	10 mm
Avständ mellan dörten toppen och taket	6 tum (152 mm)
mängd dorrar	2 st

Boxen innehåller inte dörrpaneler och andra träramar, som kräver ytterligare köp.

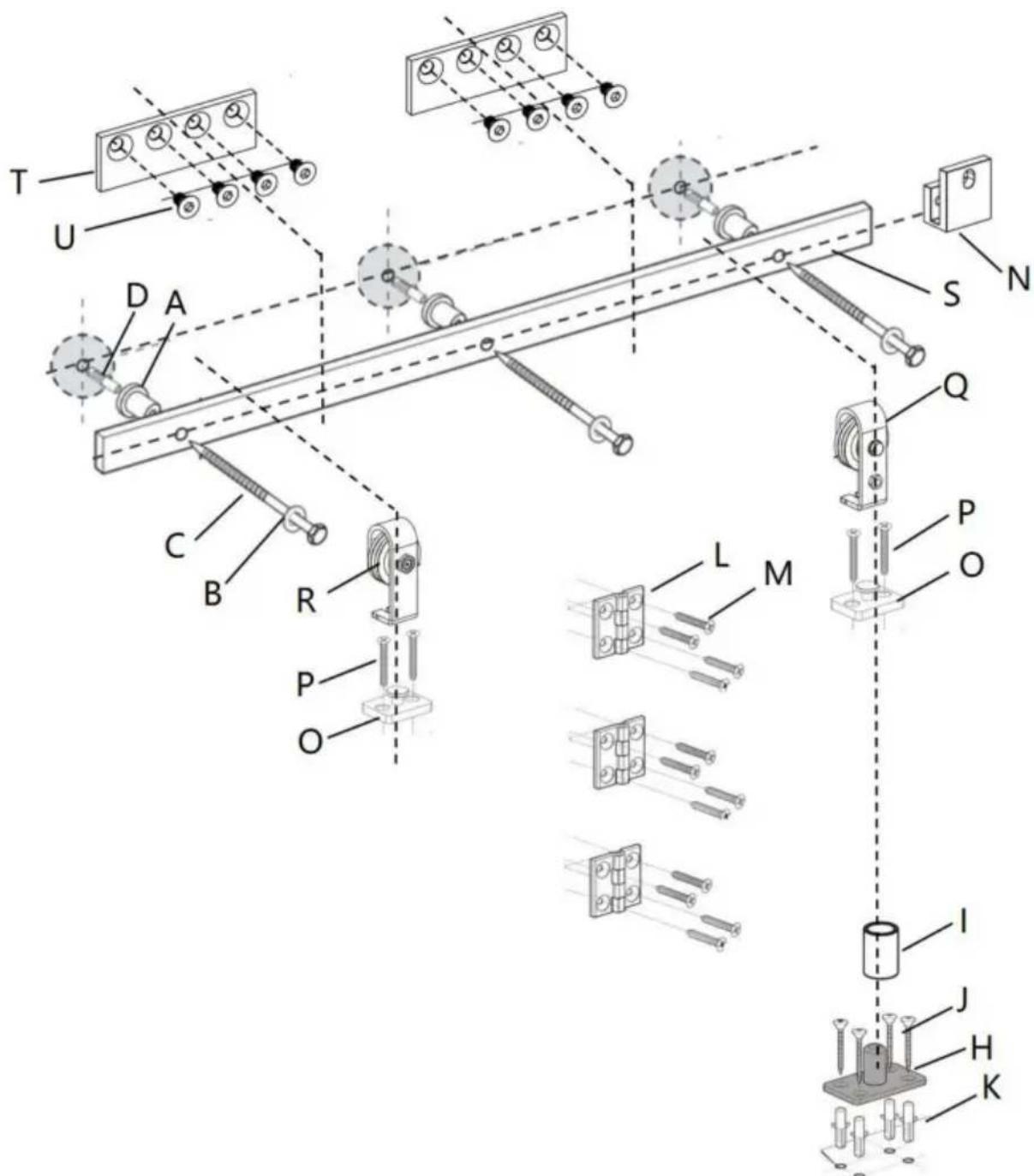

Produktnedbrytningsdiagram

Dellista

Samma delar av olika modeller
A: Vägg Spacer×3st	B:brickor×3st	C:M8×90mm Plast Tappining Skruv×3st	D:′y12×50 Expansionsbult i plast>
E:2mm Hex Nyckel×1 st	F 2,5 mm hex Nyckel×1 st	G: 4 mm hex Nyckel×1 st	H: Bottenpivot Tallrik×1 st
I:Sleeve×1st	J:M4×30 försänkt gängskruv×4st	K:′y6×30 Plast expansionsbult×4st	L: Dubbelfvik t dorr Stånga Gångjärn×3st
M:M6×25 försänkt	N: Fast rulle Låsfäste×1 st Bas×2	O: Rull Roterande st	P:M5×50 försänkt huvudskruv×4sthuvudskri
F: Fixat Rull×1 st	R: Justerbar Rull×1 st	S:Rail Kit 1st	V: Tätning Remsa×1 st
Modellerna 36IN-3D-3K och 40IN-3D-3K har dessa delar, men de ar inte tillgängliga modellen 52IN-2D-3K
U:M6×10 bult×8st	T:ansluting rem×2st

FÖRSIKTIGHET

Felhantering av tunga föremål (t.ex. dörrar) kan orsaka förlust av balans och allvarliga skador. Se alltid till att du har ett säkert grepp om föremålet och är balanserad innan du flyttar föremålet. Bär alltid skyddsskor när du lyfter tunga föremål.

Att få kroppsdelar (t.ex. hår, fingrar) fast i rörliga delar kan orsaka klämning och allvarlig skada. Placera inte fingrarna i delar som kan röra sig och ta alltid bort eller håll undan något på kroppen som kan trassla in sig i en rörlig del.

Om du stänger dörrar med handen på dörrens ände kan det leda till att din hand eller fingrar fastnar mellan dörren och andra fasta föremål (t.ex. en annan dörr, gjutning) och orsaka allvarlig skada. Använd alltid dörrhandtaget för att stänga dörren.

Användningsdeklaration

Användning av överdriven kraft när du öppnar och stänger dörren/dörrarna kan leda till skada på hårdvaran. Håll alltid i handtaget för att försiktigt flytta dörren/dörrarna.

Verktyg krävs

Speed Square	Penna	Phillips Skruvmejsel	Tejpa
Rycka	Nivå	Borra	ý19/32" borr
ý29/64" borr ñ7/32" borr	borr	ý3/16" borr

Produktmontering

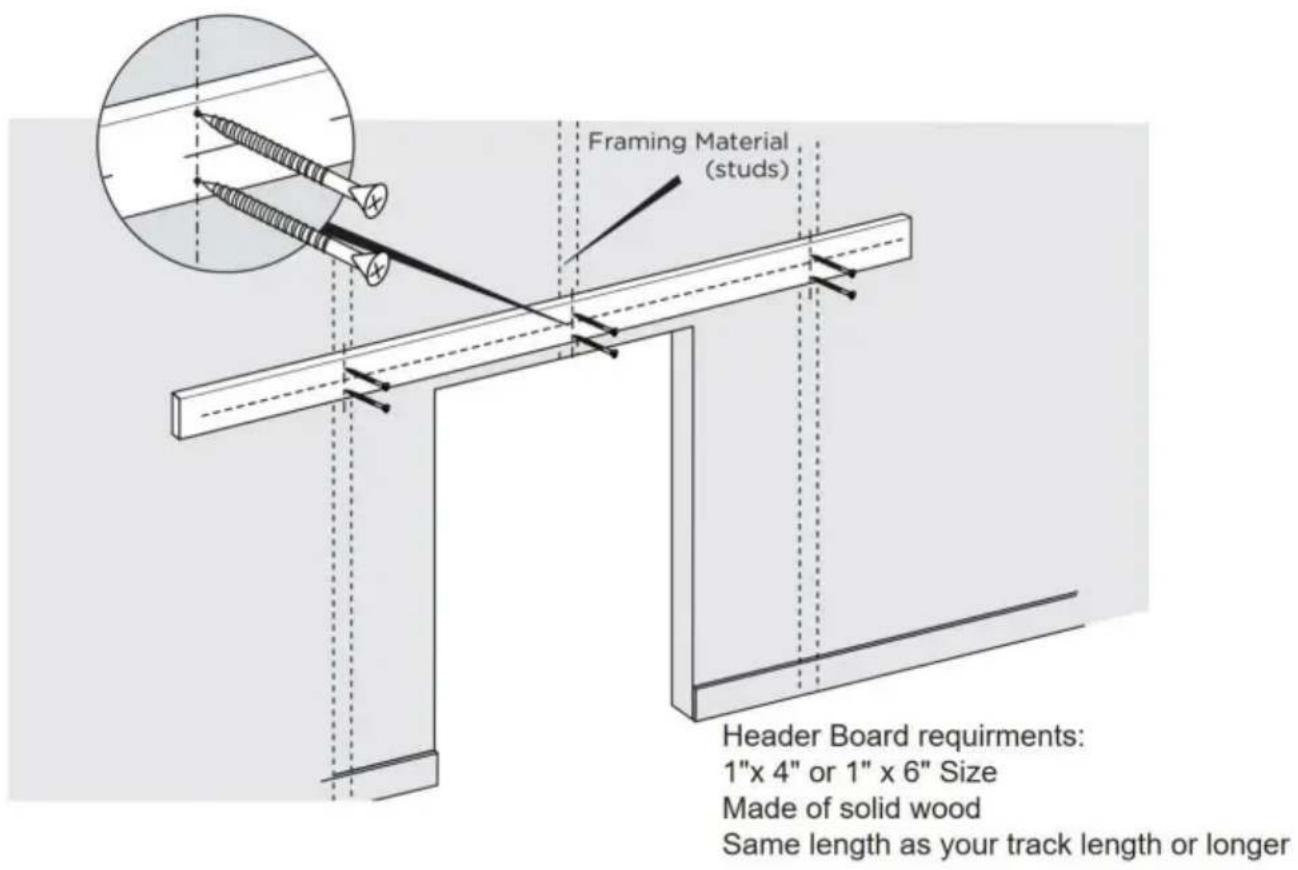

Det är mycket viktigt att avgöra om du behöver installera en header board.

Gå ombord innan du installerar banan.

Om du möter följande situationer rekommenderar vi starkt att du använder en header board (dessa situationer kan inkludera men är inte begränsade till): det finns en dörröppning (som en dörrkarm eller en golvlist); väggen är inte en betongvägg, såsom gipsvägg eller annan typ av vägg.

Observera: Header board och skruvarna för att installera header board ingår inte. Du kan köpa dem online eller offline.

Steg-1

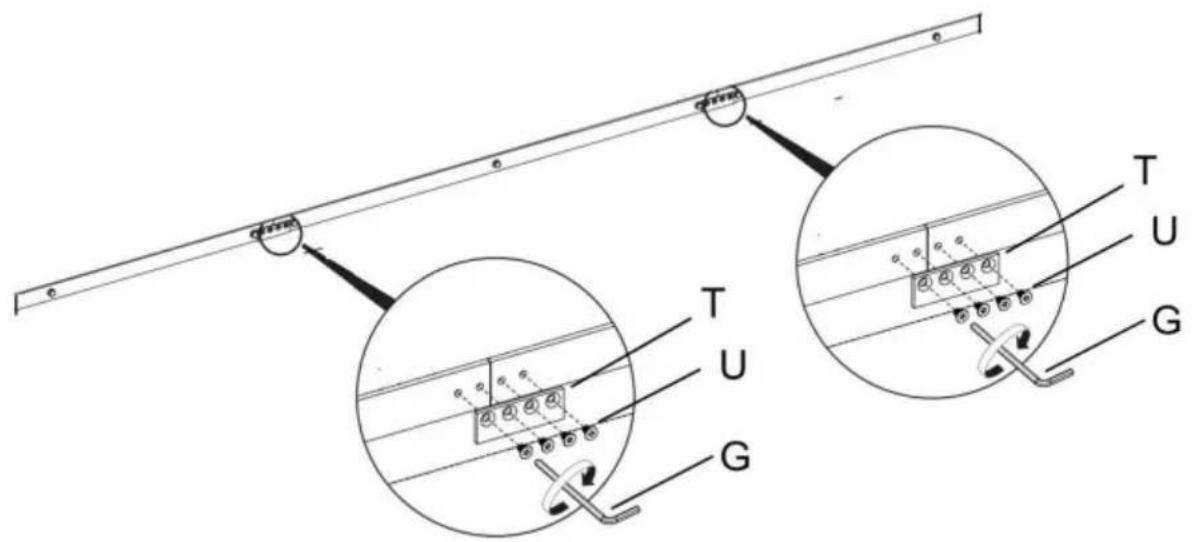

1.1. Dra åt skruven U med insexnyckel G för att ansluta anslutningsremmen T till tre skenor; slut för anslutningen av styrskenan. Denna installationsmetod är lämplig för styrskenan av modellen 36IN-3D-3K och 40IN-3D-3K.

1.2. Skenan av modellen 52IN-2D-3K är en 2-segments skena som skarvas med kronbladform.

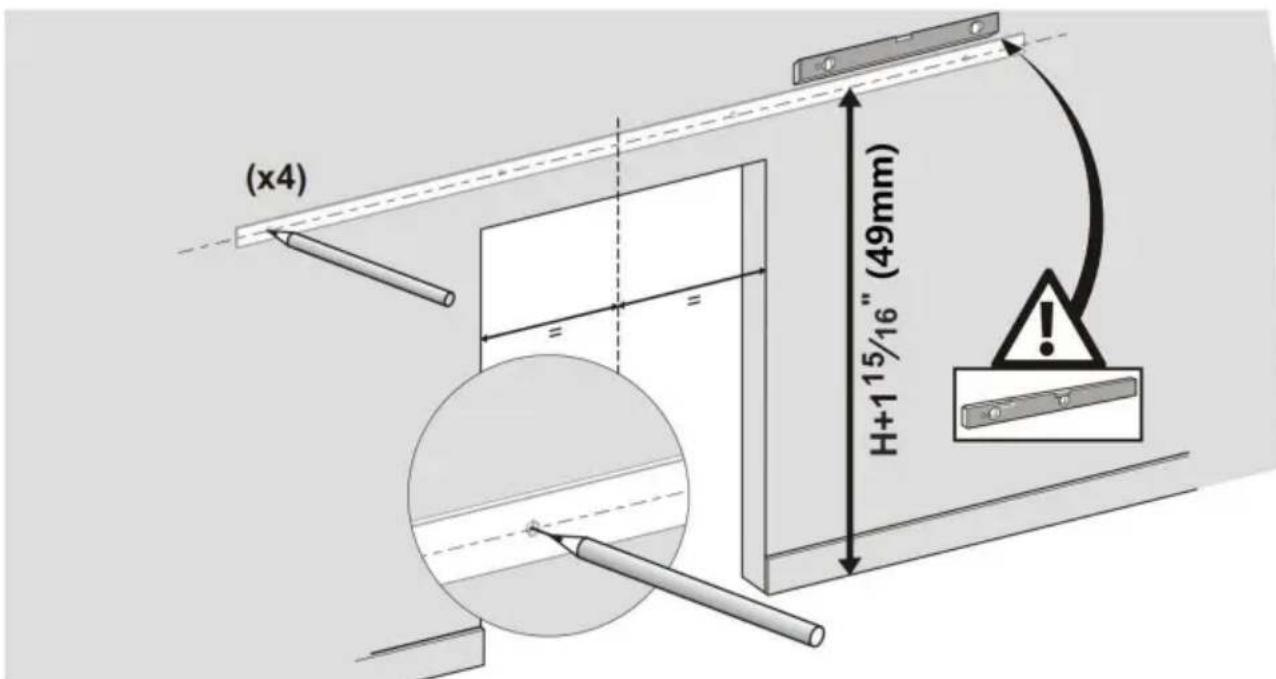

1.3. Använd en nivå och ett mittband för att markera spårets mittlinje. Som visas i produktvalsdiagrammet är dörrens höjd H i bilden ovan, höjden på mittlinjen (mätt upp från golvet) är höjden på din dörr PLUS 115/16".

1.4. Placera spåret på plats vid den markerade mittlinjen, se till att det är plant, och använd spåret som en mall för att markera monteringshålens placering för spåret med en penna. Du kan också hänvisa till spårstorleken för att markera positionen av rälshålen.

Se monteringstips nedan.

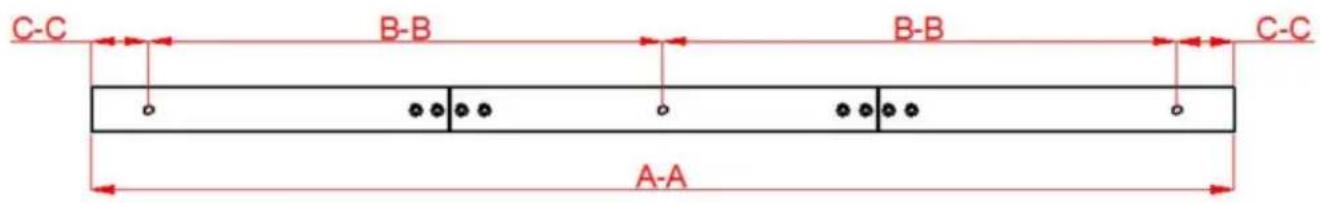

Modell	36IN-3D-3K	40IN-3D-3K	52IN-2D-3K
räls langd AA	36 tum (9140 mm)	40 tum (1016 mm)	52 tum (1320 mm)
räshål avstånd BB	406 mm	457 mm	600 mm
räshål avstånd CC	51 mm	51 mm	60 mm

Vi föreslår att mitten av spåret är i mitten av väggöppningen.

Steg-2:

2.1. Använd ett 9/64" borrhål i det markerade lagret, 2 tum djupt;

Steg-3: Installera styrskenan

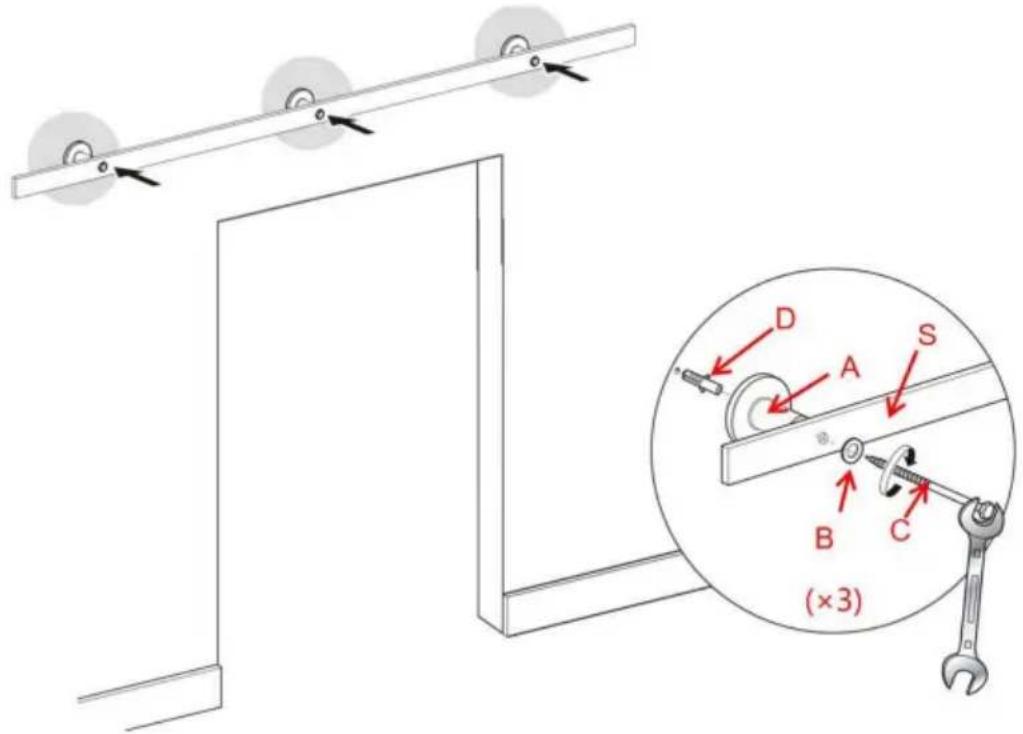

3.1. Installera plastexpansionsbulten D i hålen på betongväggen. Först, använd sedan skruv P genom brickorna B, skenan S och väggdistansen A och lås till sist på plastexpansionsbulten D.

Steg-4

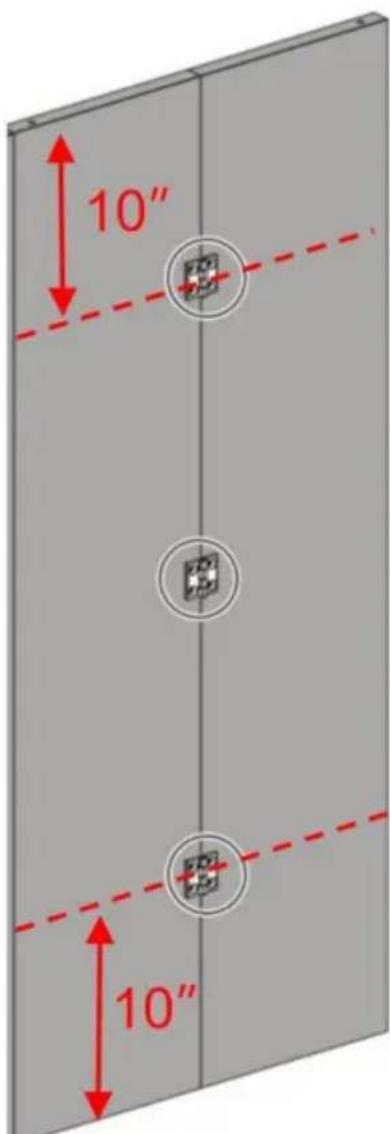

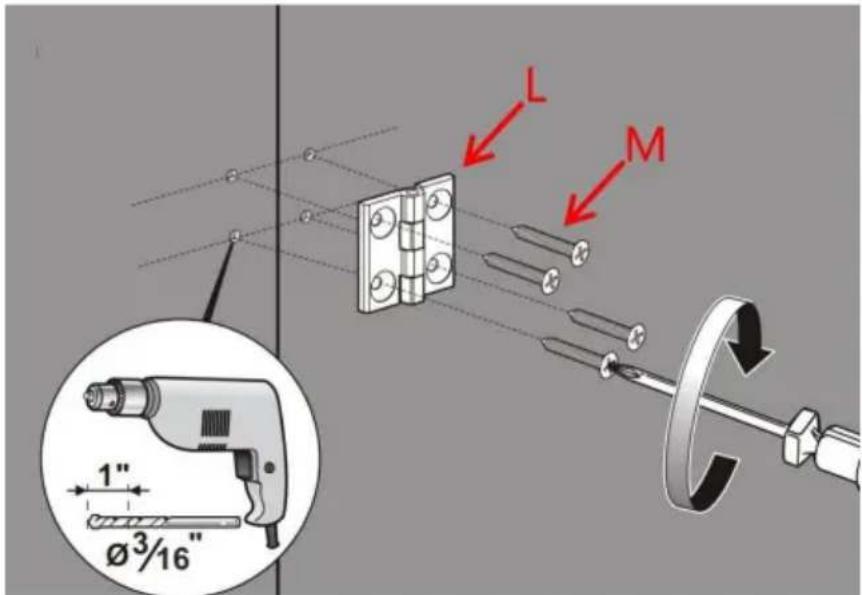

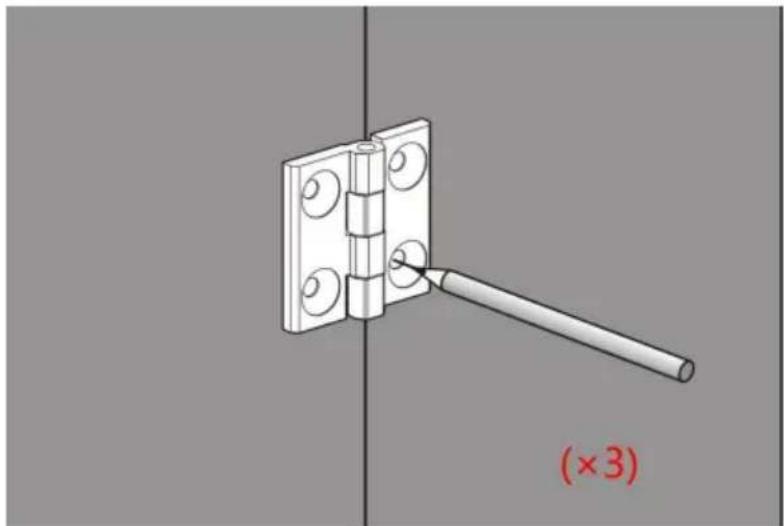

4.1. Skarva först ihop dörren, med det dubbelvikta dörrstumsgångjärnen L-hålet i dörren för att bestämma skruvens position och markera, och slutligen med 3/16" borrhål, håldjup på 1 tum.

4.2. Skruven M håller de dubbelvikta dörrstumlarnas gångjärn L till dörren, slutför monteringen av dörren.

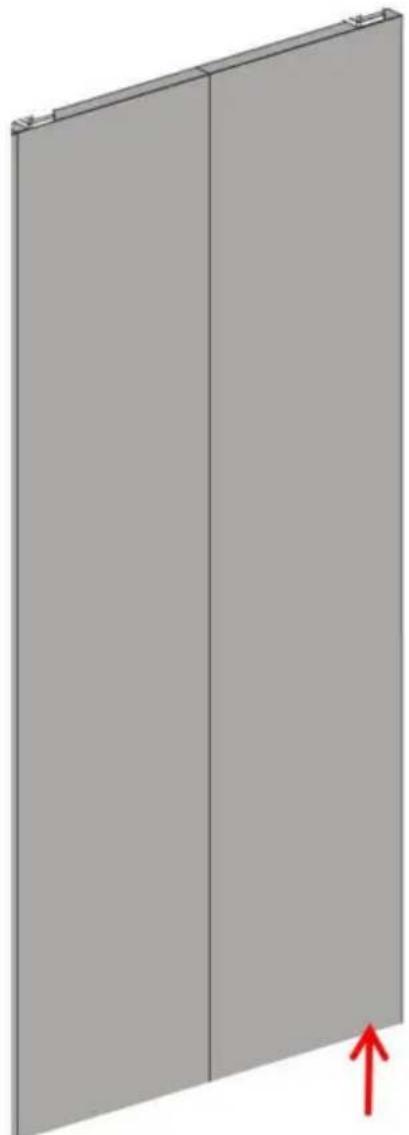

Steg-5

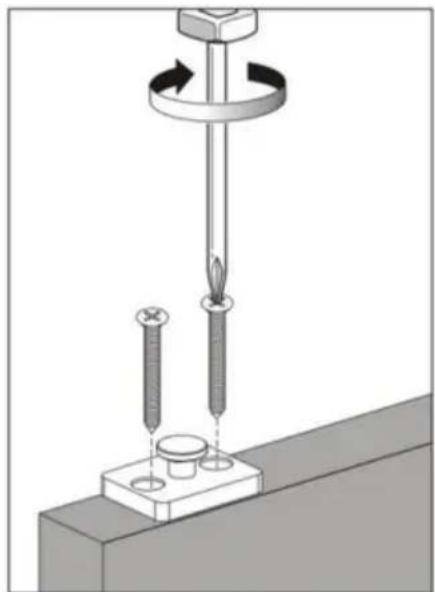

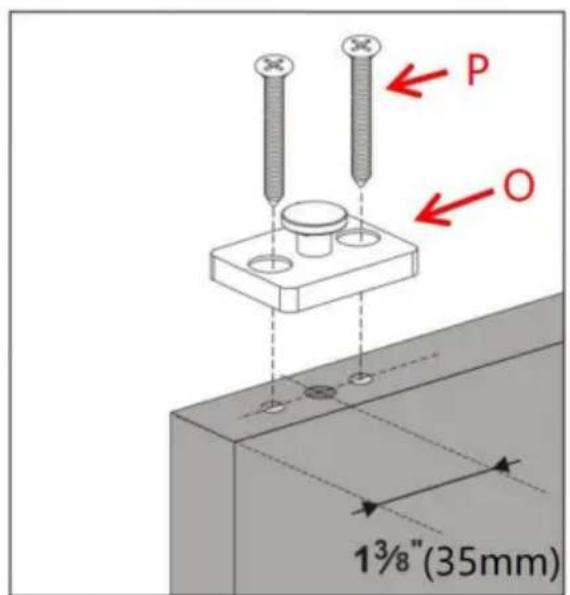

Använd skruv P och montera 2 rullar roterande bas O på toppen av dörren, mitten av rulle roterande bas O är 35 mm från kanten av dörren.

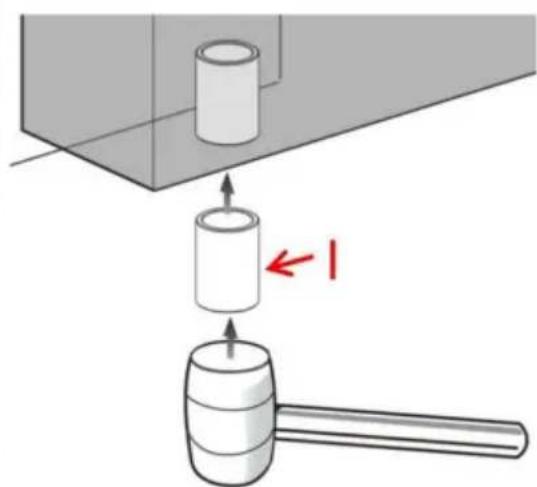

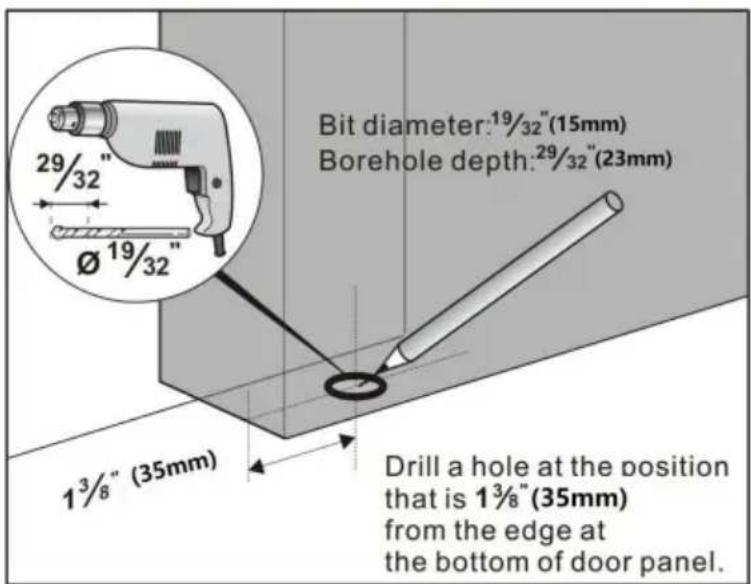

6.1. Borra djup 23 mm hål på sidan av dörren med en 19/32" borr; mitten av hålet är placerat 35 mm från dörrkanten; 6.2. Fyll hylsa i hålet;

Steg-7

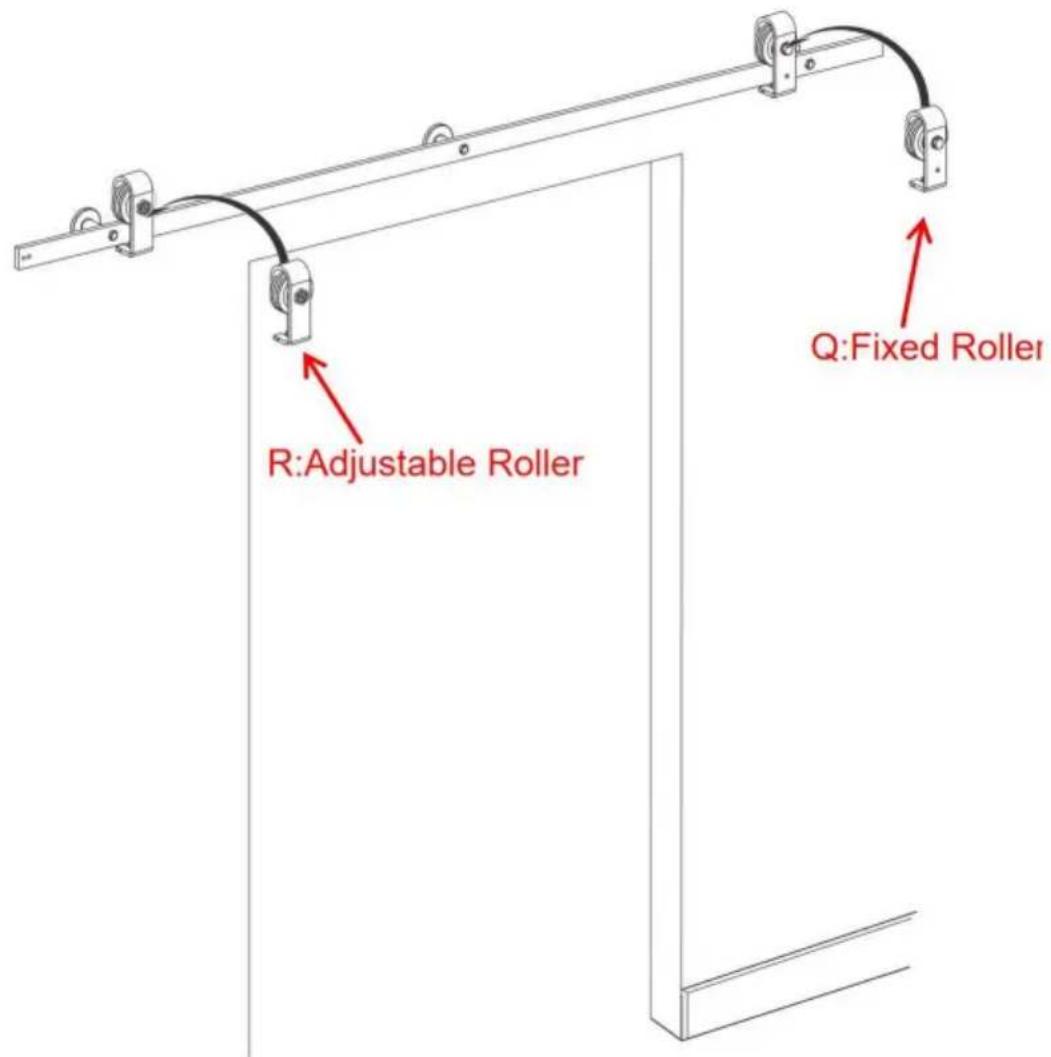

7.1. Häng den fasta rullen Q och den justerbara rullen R på skenan.

Steg-8

8.1. Installera den nedre svängplattan H; Antag att bredden på en enkel dörr är L; avståndet mellan den nedre svängplattan H och väggöppningens centrala axel är L-35 mm; avståndet mellan den nedre svängplattan H mitt från väggen är 47,6 mm; 8.2. Fyra fläckar markerades ovanför marken med det

genomgående hålet på den nedre svängplattan H; borra djup 35 mm hål i markeringen med en 7/32" borr; sätt sedan in plastexpansionsbulten K i hålen.

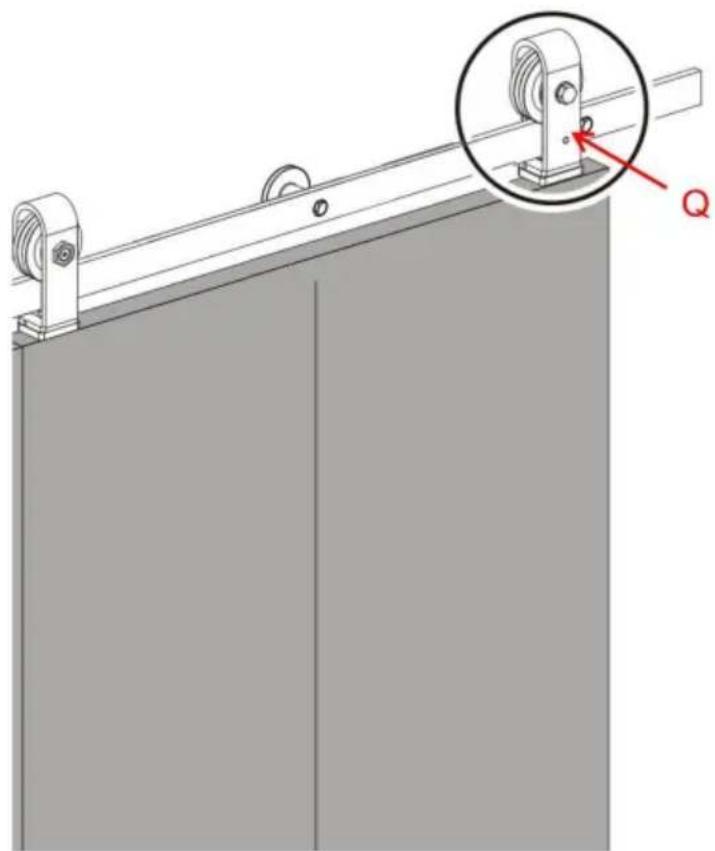

8.3. Fäst den nedre svängplattan H i golvet med en skruv J. 8.4. Avståndet mellan mitten av Fixed Roller Q och spårets yttre kant får inte vara mindre än 30 mm.

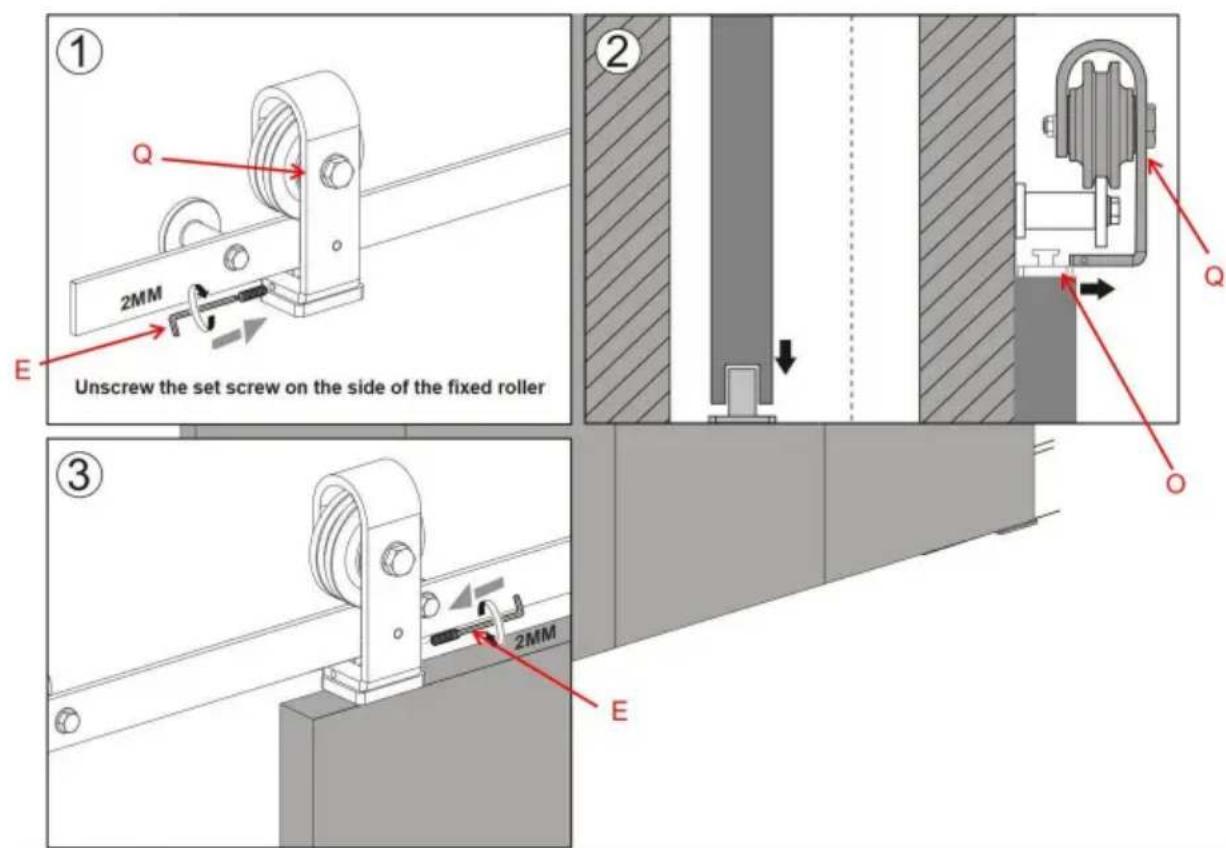

9.1. Skruva loss ställskruven på sidan av den fasta rullen Q.

9.2. Sätt dörren på hylsan I; koppla in den roterande rullen O på toppen av dörren med den fasta rullen. 9.3. Dra åt ställskruvarna för att låsa den fasta rullen till den roterande rullbasen O.

Steg 10

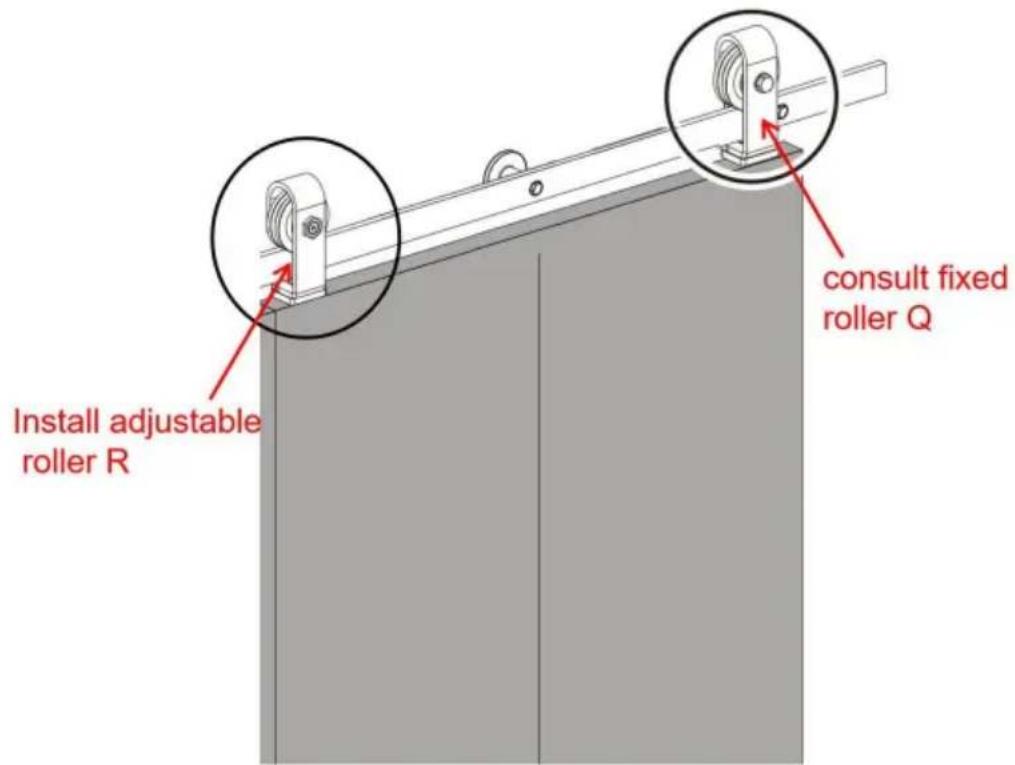

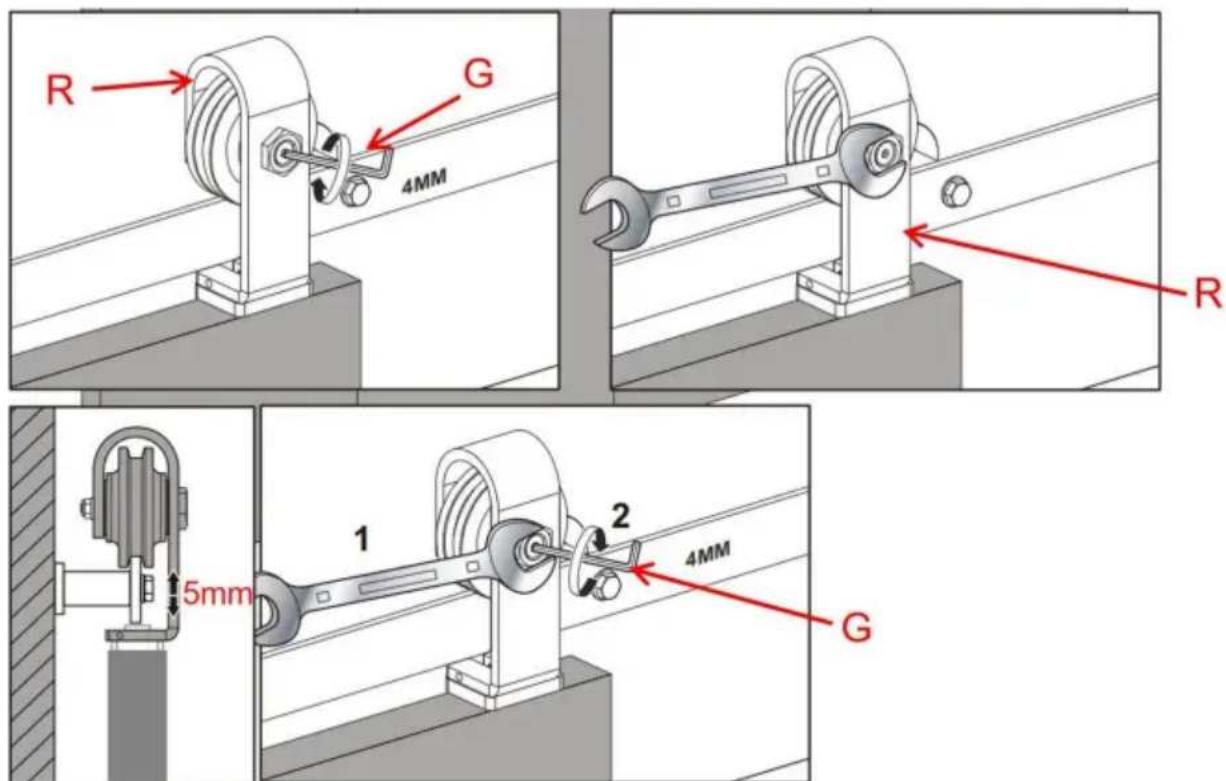

10.1. Se steg 9, installera Adjustable Roller R enligt installationsmetoden för fast rulle Q. 10.2. Se instruktionerna nedan, justera höjden på den justerbara rullen R till en lämplig position. Låt vänster och höger dörrhöjd vara på samma nivå. Höjden på dörren kan justeras med cirka 5 mm.

Steg 11

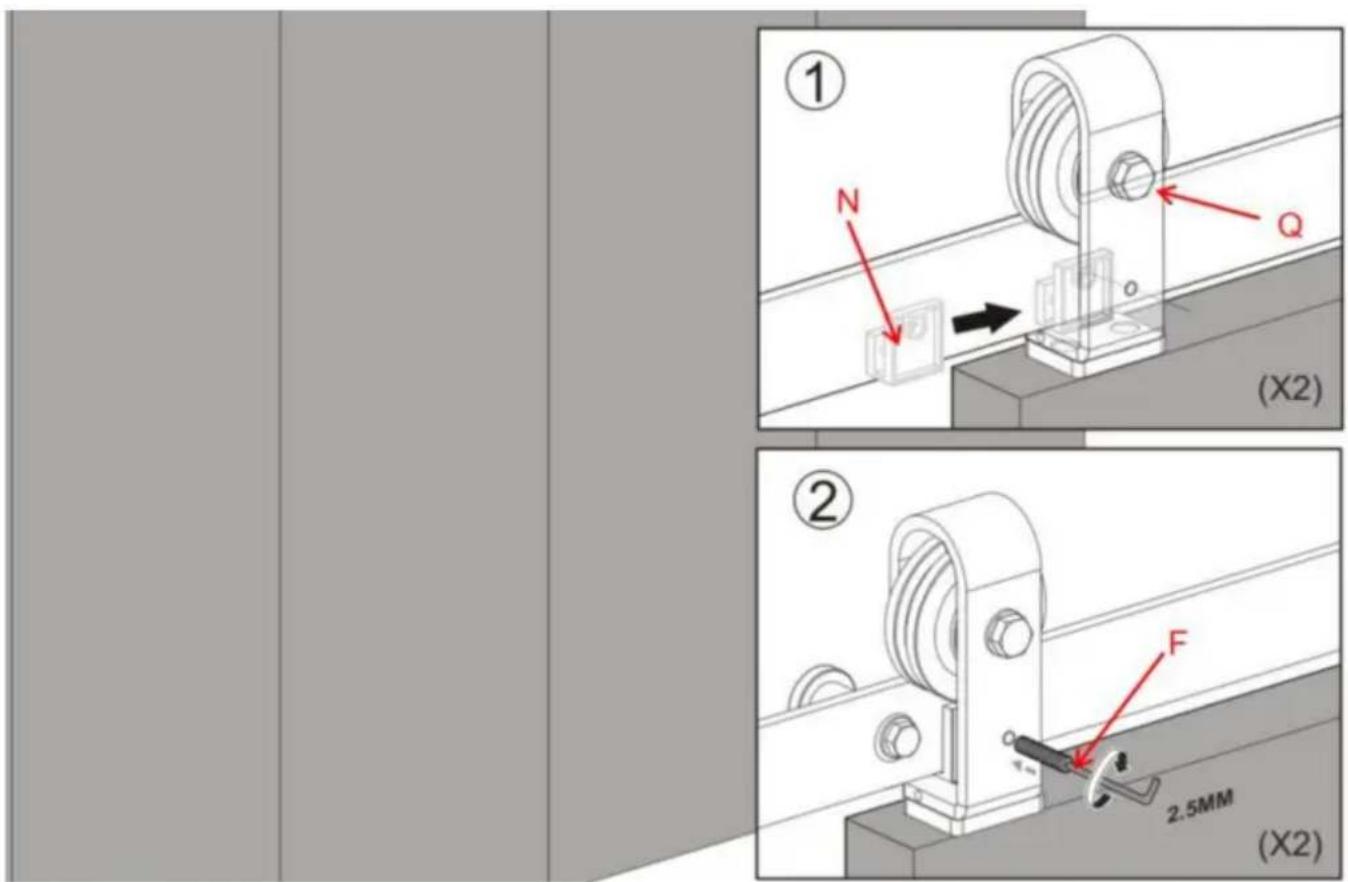

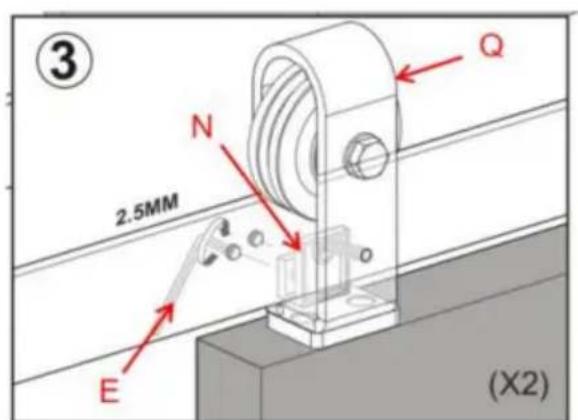

Montera det fasta rullåsfästet N.

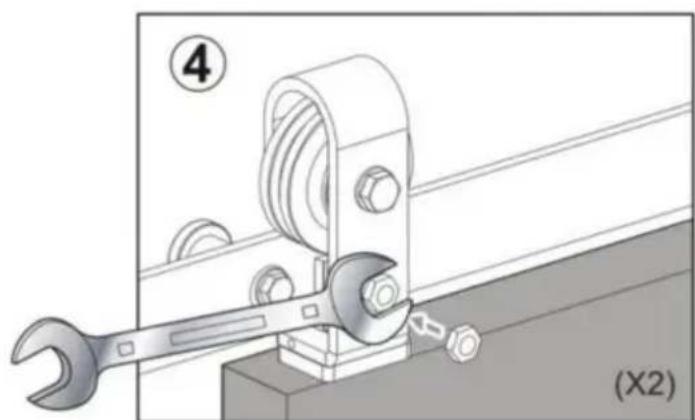

11.1. Skjut in det fasta rullåsfästet N på skenan bakom ställskruven placerad på framsidan av den fasta rullen Q. 11.2. Använd den medföljande insexnyckeln F, dra åt ställskruvarna på baksidan av det fasta rullåsfästet N. 11.3. Lås fast rullen Q på skenan genom att dra åt den långa ställskruven genom det fasta rullbandets låsfäste och in i skenan. 11.4. Dra åt sexkantsmuttern på denna ställskruv.

Tillverkare: Shanghaiixinmuyeyouxianggsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Teknisk support och e-garanticertifikat
