52IN-2D-3K - Hardware Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Zestaw okuć do drzwi przesuwnych stodoły
Model	52IN-2D-3K
Marka	Vevor
Długość szyny	1320 mm (52 cale)
Maksymalna szerokość drzwi	610 mm (24 cale)
Grubość drzwi	34,92 do 44,45 mm (1,375 do 1,75 cala)
Wysokość drzwi	Według użytkownika (H)
Odległość szyny od podłogi	H + 49 mm
Szczelina na dole drzwi	10 mm
Szczelina u góry (drzwi do sufitu)	152 mm (6 cali)
Liczba obsługiwanych drzwi	2
Materiał	Stal i plastik
Zawartość zestawu	Szyna, wsporniki, rolki, zawiasy, elementy złączne, przekładki, klucze imbusowe
Zasilanie	Nie dotyczy (obsługa ręczna)
Główne funkcje	Umożliwia przesuwanie składanych drzwi stodoły (bi-fold)
Konserwacja i czyszczenie	Czyścić miękką, suchą ściereczką. Okresowo smarować rolki.
Bezpieczeństwo	Podczas montażu nosić okulary i rękawice. Trzymać dzieci z dala.
Części zamienne i naprawialność	Części zamienne dostępne przez www.vevor.com/support. Naprawa możliwa przez profesjonalistę.
Informacje ogólne	Oryginalna instrukcja obsługi w zestawie. Gwarancja elektroniczna.

Często zadawane pytania - 52IN-2D-3K Vevor

Jak zainstalować szynę prowadzącą?

Zaznacz linię środkową szyny na wysokości H+49 mm od podłogi. Użyj szyny jako szablonu do wiercenia otworów o średnicy 29/64" na głębokość 2 cali. Włóż śruby rozporowe, a następnie przymocuj szynę za pomocą śrub, podkładek i przekładek.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować poziomicy, taśmy mierniczej, ołówka, wkrętaka krzyżakowego, klucza, wiertarki, wierteł (19/32", 29/64", 7/32", 3/16"), kątownika, taśmy klejącej i rękawic ochronnych.

Czy można zainstalować ten zestaw na ścianie z płyt gipsowo-kartonowych?

Zdecydowanie zaleca się użycie płyty nagłówkowej, jeśli ściana nie jest betonowa (np. płyta gipsowo-kartonowa). Płyta nagłówkowa i odpowiednie śruby nie są dołączone i należy je zakupić osobno.

Jak wyregulować wysokość drzwi po montażu?

Użyj regulowanej rolki (część R) znajdującej się z boku. Poluzuj śrubę regulacyjną, wyreguluj wysokość (około 5 mm skoku), a następnie dokręć śrubę, aby drzwi były wypoziomowane.

Co zrobić, jeśli drzwi nie przesuwają się prawidłowo?

Sprawdź, czy szyna jest wypoziomowana, a rolki prawidłowo ustawione. Nasmaruj rolki suchym smarem. Upewnij się, że drzwi nie są zbyt ciężkie, a śruby regulacyjne są dobrze dokręcone.

Jaka jest maksymalna nośność?

Nośność nie jest określona w instrukcji, ale zestaw jest przeznaczony do standardowych drzwi drewnianych o szerokości do 24 cali. Zawsze używaj umiarkowanej siły do otwierania i zamykania drzwi.

Ile drzwi mogę zamontować za pomocą tego zestawu?

Ten model (52IN-2D-3K) jest przeznaczony do 2 drzwi (bi-fold). Obsługuje dwoje drzwi przesuwnych, które składają się jedno na drugie.

Gdzie znaleźć części zamienne?

Części zamienne są dostępne na stronie pomocy technicznej Vevor: www.vevor.com/support. Możesz zamówić rolki, śruby, wsporniki itp.

Czy zestaw jest dostarczany z panelami drzwi?

Nie, zestaw zawiera tylko okucia (szyna, rolki, zawiasy, elementy złączne). Panele drzwi i inne elementy drewniane należy zakupić osobno.

Jak zamocować dolną płytę obrotową?

Zaznacz pozycję w odległości 47,6 mm od ściany i w odległości L-35 mm od osi środkowej (L = szerokość jednych drzwi). Wywierć otwory o średnicy 7/32" na głębokość 35 mm, włóż plastikowe śruby rozporowe, a następnie przykręć płytę śrubami J.

INSTRUKCJA OBSŁUGI 52IN-2D-3K Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

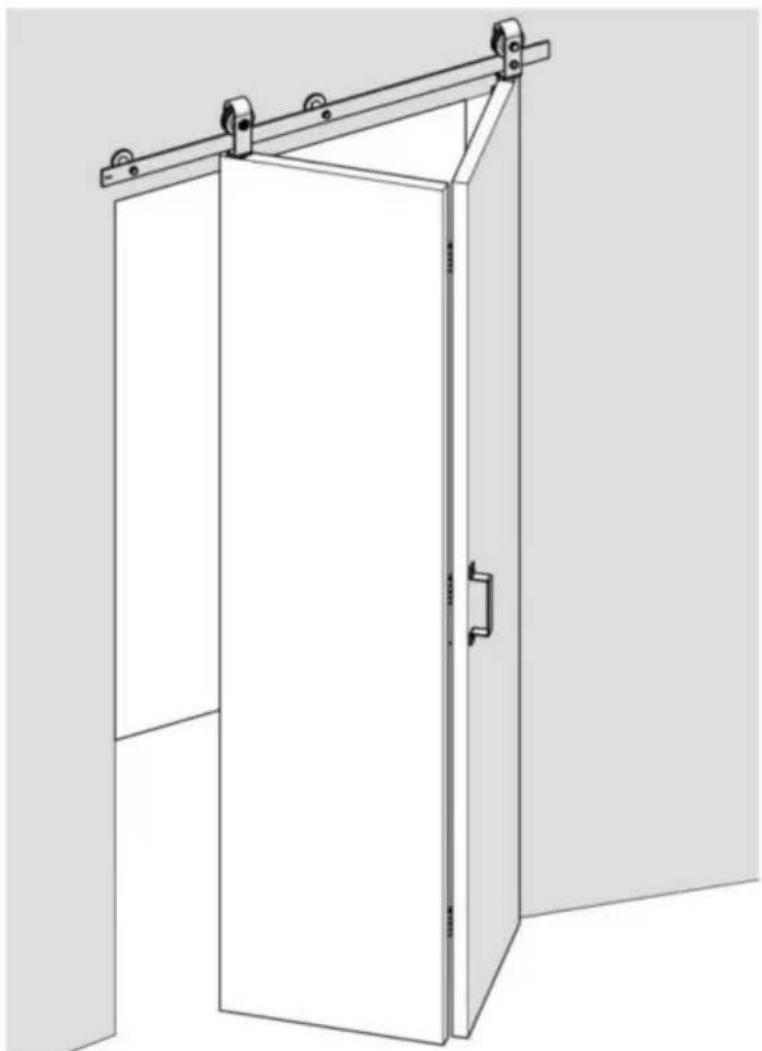

Drzwi przesuwne do stodoły składane

Zestaw sprężyn

Model: 36IN-3D-3K/40IN-3D-3K/52IN-2D-3K

To jest oryginalna instrukcja. Przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu może się różnić w zależności od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE:

Przeczytaj ten materiał przed użyciem. Nieprzestrzeganie tego może skutkować poważnym urazem.

Środki ostrożności podczas montażu

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
2. Podczas pracy należy nosić okulary ochronne i wytrzymałe rękawice robocze zgodne z normą ANSI.
3. Utrzymuj...
4. Nie dopuść, aby osoby postronne przebywały w pobliżu podczas montażu.
5. Nie przychodź na spotkania, jeśli jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub leków.
6. Możliwości produktu odnoszą się tylko do produktu prawidłowo i całkowicie zmontowanego.
7. Aby uzyskać dodatkowe informacje dotyczące części wymienionych poniżej, zapoznaj się ze schematem montażu w tym podręczniku. Rozpakuj i oddziel wszystkie części w czystym miejscu pracy.
8. Ze względów bezpieczeństwa zaleca się, aby ten sprzęt był instalowany przez 2 osoby.
9. Produkt należy instalować w miejscu niedostępnym dla zwierząt domowych.

Stosuj środki ostrożności.

1. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym przedmiotem.
2. Używaj wyłącznie zgodnie z przeznaczeniem.
3. Przed każdym użyciem sprawdź produkt; nie używaj go, jeśli jakieś części są luźne lub uszkodzone.

ZAPISZ TE INSTRUKCJE

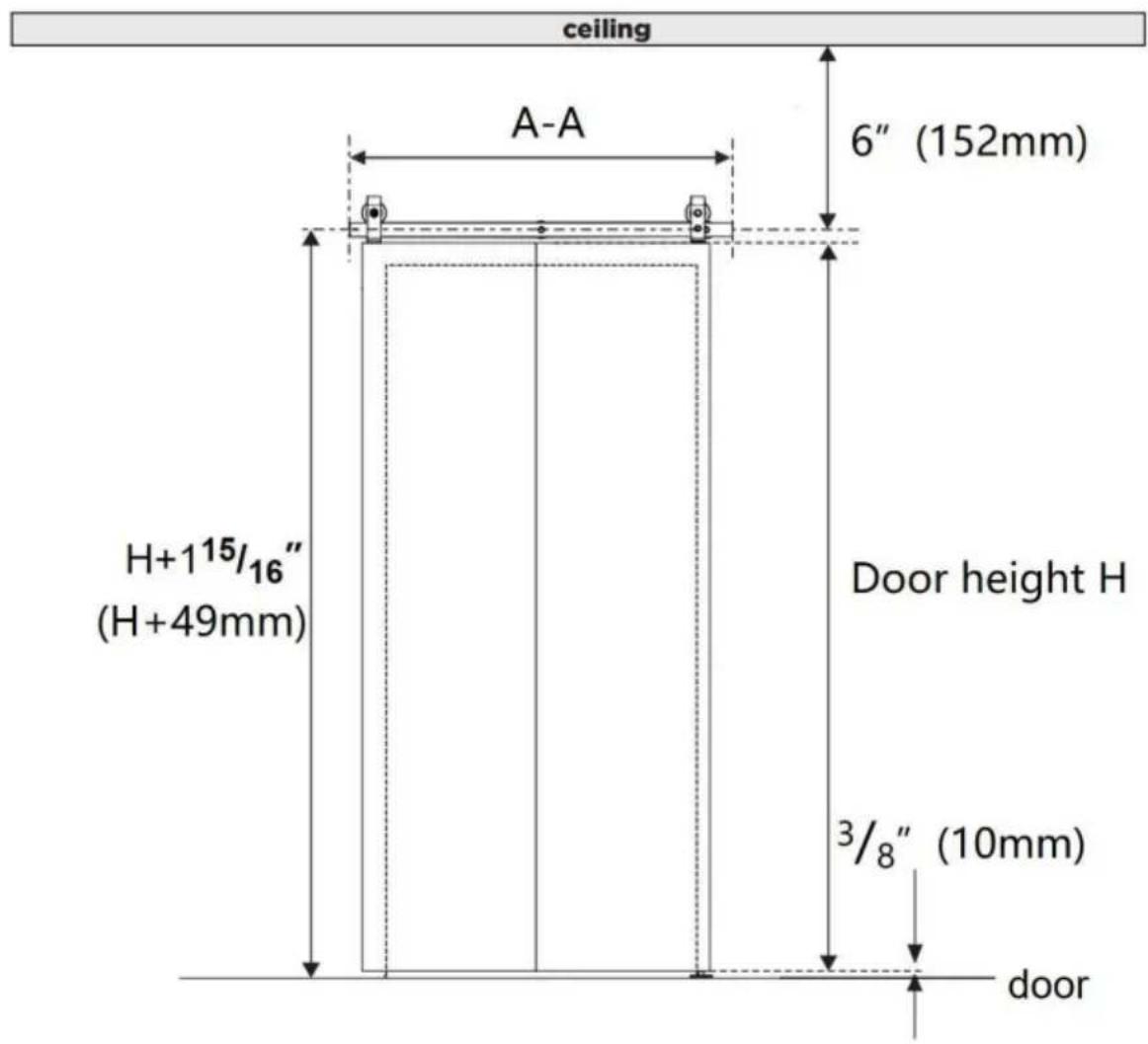

Przydatność produktu

Model	36 cali-3D-3K	40 cali-3D-3K 52	cale-2D-3K
długość szyny AA	36 cali(914 mm)	40 cali(1016 mm)	52 cale(1320 mm)
Szerokość drzwì	16 cali	18 cali	24 cale
Drzwi grube	1,375 do 1,75 cala (34,92-44,45 mm)
Wysokość drzwì	H(W ziależnosci od uzytkownika)
Odlegȩść szyny odgrunt	Wysokość + 49 mm
Odlegȩść na doledrzewi od ziemi	10mm
Odlególność między drzwymi góra i sufit	6 cali (152 mm)
ilość drzwì	2 szt.

W pudełku nie ma paneli drzwiowych i innych drewnianych kwadratów, które wymagają dodatkowego zakupu.

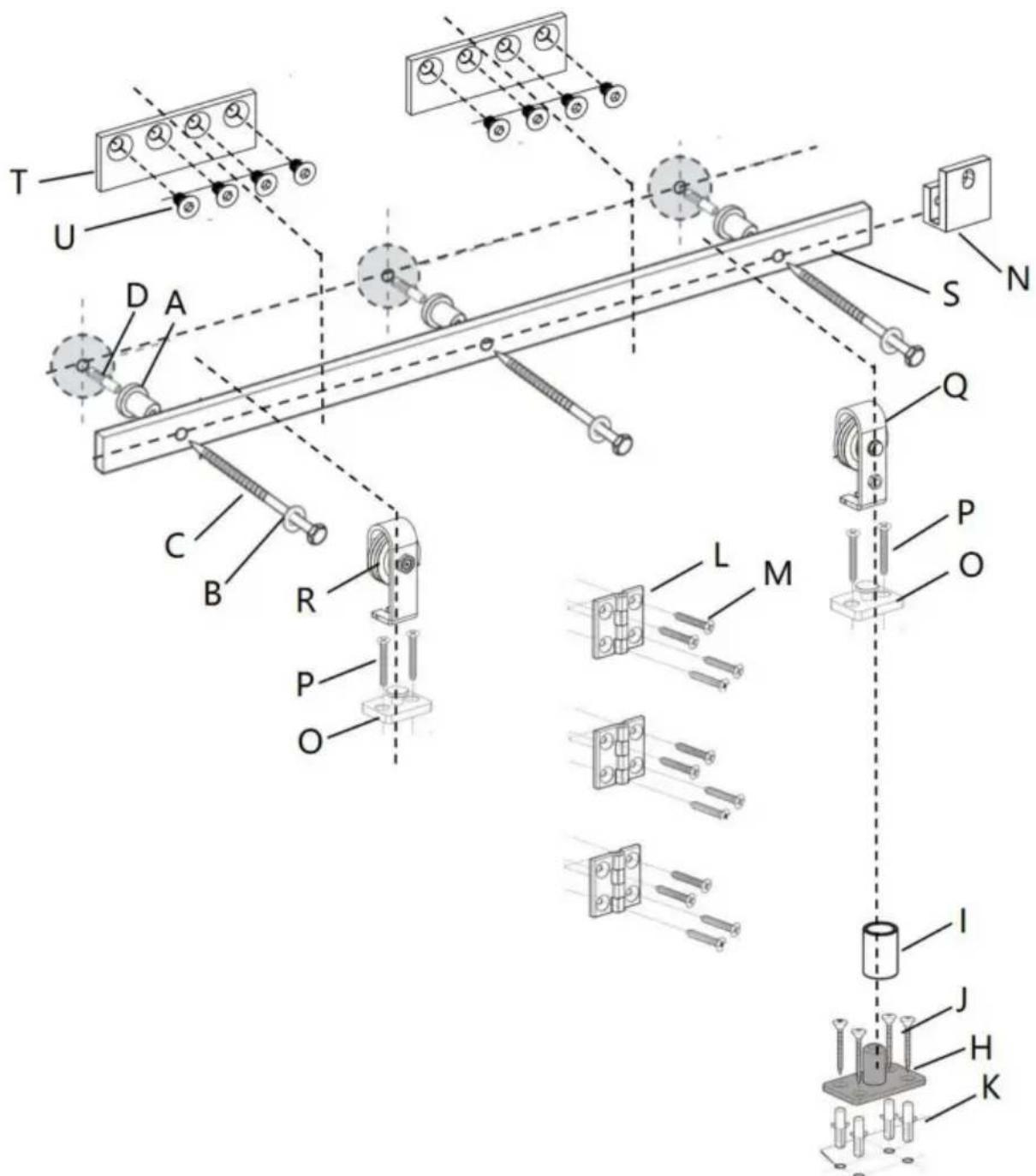

Schemat rozkładu produktu

Lista części

Te same częsci rożnych modeli
A: Ściana Dystans×3szt	B: pod.§adki × 3 szt.	C:M8×90mm Plastikowy Stukajćy Śrubax3szt	D:φ12×50 Plastikowa śruba rozporowa×3 szt.
E: 2mm(széciokat Klucz×1 szt.	F 2,5 mm(széciokatny Klucz×1 szt.	G: 4mm(széciokat Klucz×1 szt.	H: Dolny punkt obrotu Talerz×1 szt.
I:Rekaw×1 szt.	Z:M4×30 Wkręt samogwintujacy z瘢em stożkowym×4szt	K:φ6×30 Plastikowy śruba rozporowa×4szt	L:Drzwi składane Krupon Zawiasy×3szt
M:M6×25 stozkowy Wkręt samogwintujcy z瘢em walcowym×12szt	N:WaŁek staly Uchwyt blokady × 1 szt.	O: Rolka Obracanie Podstawax2szt.	P:M5×50 stozkowy Wkręt samogwintujcy z瘢em walcowym×4szt
P: Naprawiono Wałek × 1 szt.	R:Regulowany Wałek × 1 szt.	S:Zestaw szyn 1 szt.	V:Uszczelnienie Pasek×1 szt.
Modèle 36IN-3D-3K i 40IN-3D-3K major te częsci, ale nie są one dostepne w modelu 52IN-2D-3K
U:M6×10 Śruba×8szt	T:połaczenia pasek×2szt

Nieprawidłowe obchodzenie się z ciężkimi przedmiotami (np. drzwiami) może spowodować utratę równowagi i poważne obrażenia. Zawsze upewnij się, że trzymasz przedmiot i

utrzymujesz równowagę przed przesunięciem. Zawsze zakładaj obuwie ochronne podczas podnoszenia ciężkich przedmiotów.

Zaplątanie się części ciała (np. włosów, palców) w ruchome części może spowodować przytrzaśnięcie i poważne obrażenia. Nie wkładaj palców w części, które mogą się poruszać. Zawsze usuwaj lub trzymaj z dala od ciała wszystkie rzeczy, które mogą zostać zaplątane w ruchome części.

Zamykanie drzwi z ręką na końcu drzwi może spowodować, że twoja ręka lub palce zostaną przytrzaśnięte między drzwiami a innymi stałymi przedmiotami (np. innymi drzwiami, listwą), powodując poważne obrażenia. Zawsze używaj klamki do zamykania drzwi.

Oświadczenia dotyczące użytkowania

Użycie nadmiernej siły podczas otwierania i zamykania drzwi może spowodować uszkodzenie sprzętu. Zawsze trzymaj uchwyt, aby delikatnie przesuwać drzwi.

Wymagane narzędzia

Kwadrat przydkosci	Ołowek	Krzyżak Śrubokróct	Taśma
Klucz	Poziom	Wiertarka	Wiertlo 019/32"
	Wiertlo 07/32"Wiertlo	Φ296670 Φ3/16"

Montaż produktu

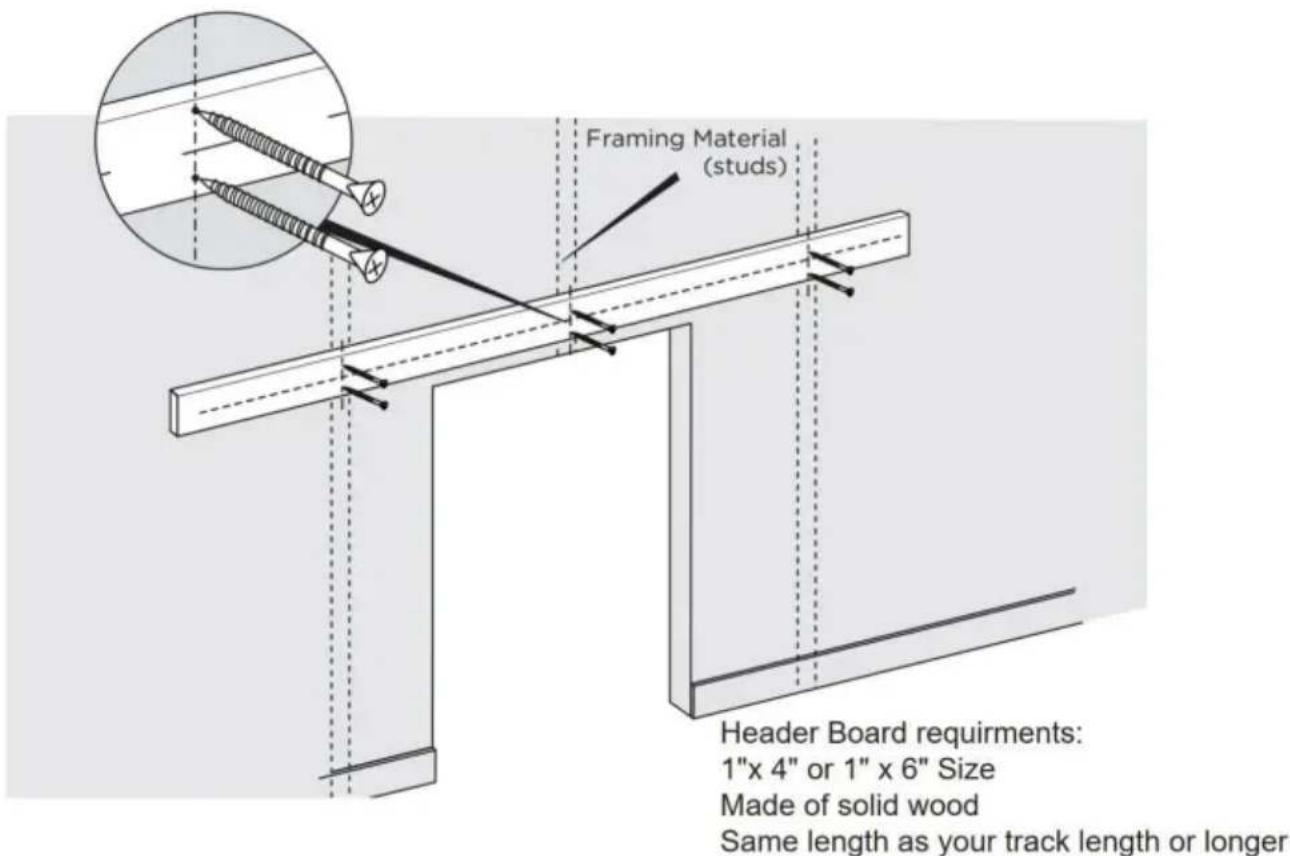

Bardzo ważne jest ustalenie, czy konieczna jest instalacja nagłówka

Zamontuj płytę przed zainstalowaniem toru.

Jeżeli spotkasz się z poniższymi sytuacjami, zdecydowanie zalecamy skorzystanie z

deski nagłówkowej (sytuacje te mogą obejmować, ale nie ograniczają się do): • istnieje

wykończenie drzwi (np. ościeżnica lub listwa przypodłogowa) • ściana nie jest

ściana betonowa, ściana z płyt gipsowo-kartonowych lub innego rodzaju ściana

Uwaga: Płyta czołowa i śruby do jej zamontowania nie są

w zestawie. Możesz je kucić online lub offline.

Krok 1

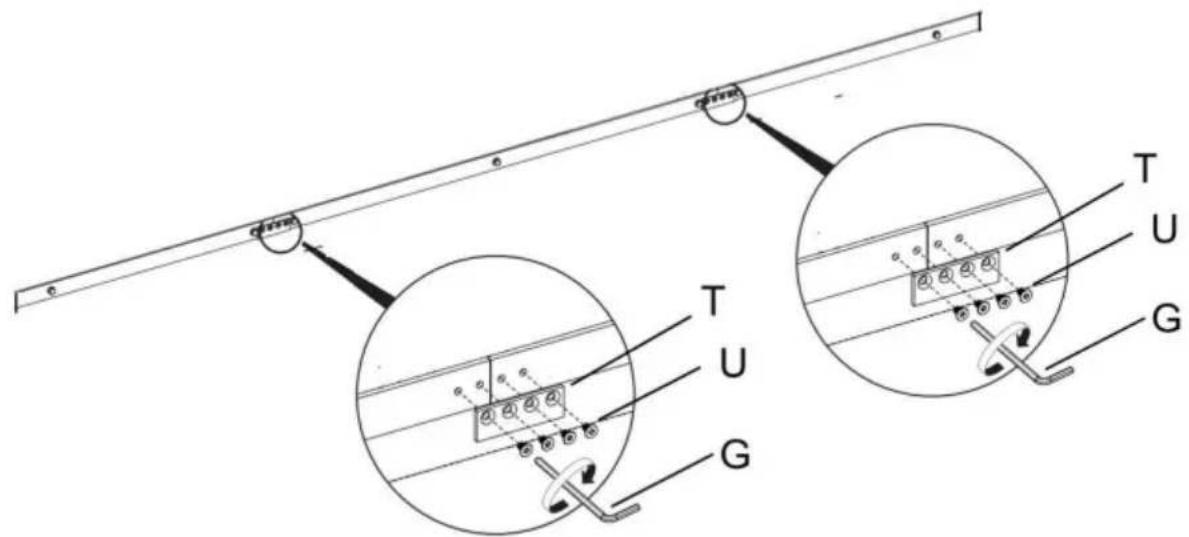

1.1. Dokręć śrubę kluczem imbusowym G, aby połączyć pasek łączący T z trzema szynami; Zakończ podłączanie szyny prowadzącej. Ta metoda instalacji jest odpowiednia dla szyny prowadzącej modelu 36IN-3D-3K i 40IN-3D-3K

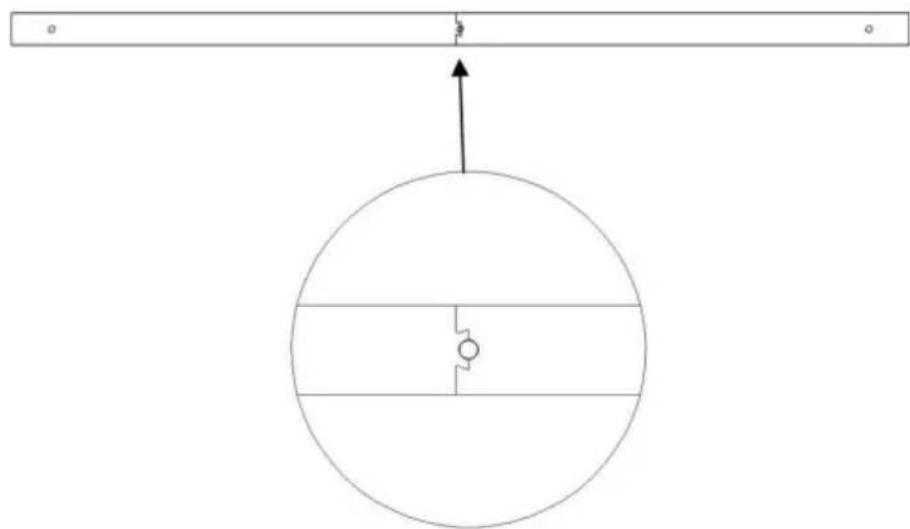

1.2. Szyna modelu 52IN-2D-3K jest szyną 2-segmentową składaną metodą płatkową.

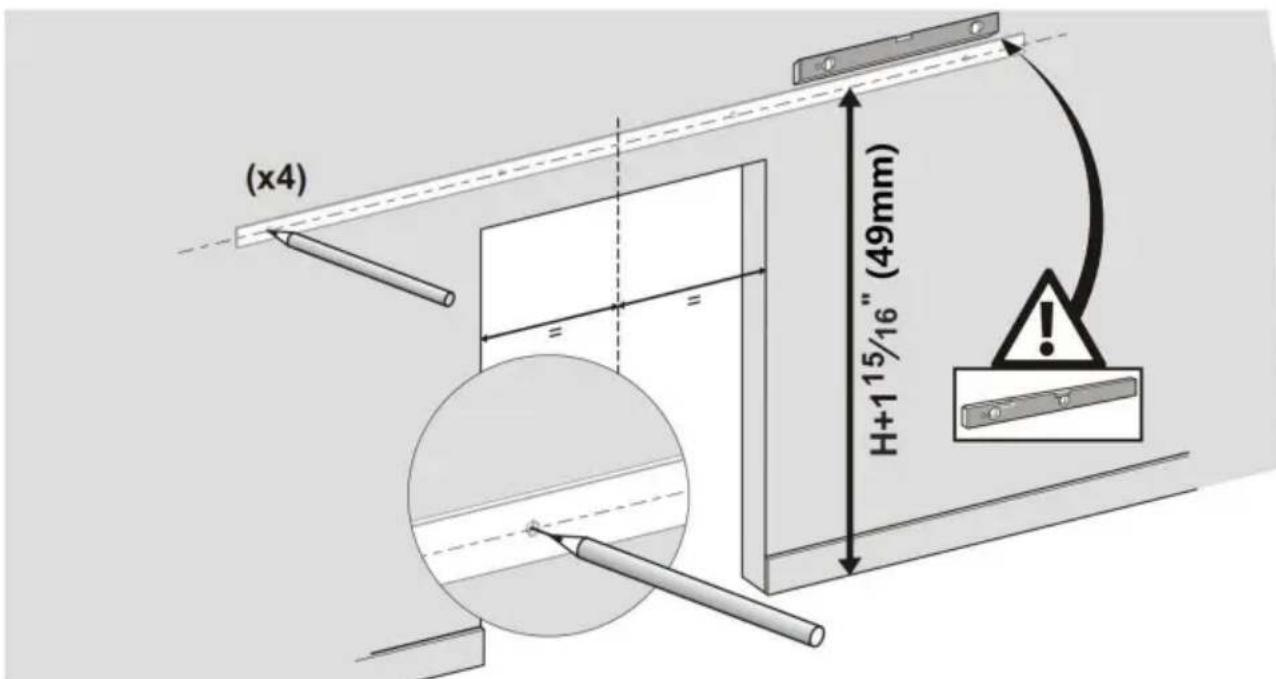

1.3. Użyj poziomicy i miarki, aby zaznaczyć linię środkową toru.

Jak pokazano na schemacie wyboru produktu, wysokość drzwi wynosi H. Na powyższym zdjęciu widać wysokość linii środkowej (mierzoną od podłogi) – wysokość Twoich drzwi PLUS 115/16".

1.4. Umieść szynę na ścianie wzdłuż zaznaczonej linii środkowej, upewniając się, że jest wypoziomowana, i użyj szyny jako szablonu do zaznaczenia położenia otworów montażowych. Zaznacz ołówkiem tor. Możesz również sprawdzić rozmiar toru, aby oznaczyć pozycje otworów w szynie.

Zobacz wskazówki dotyczące instalacji poniżej.

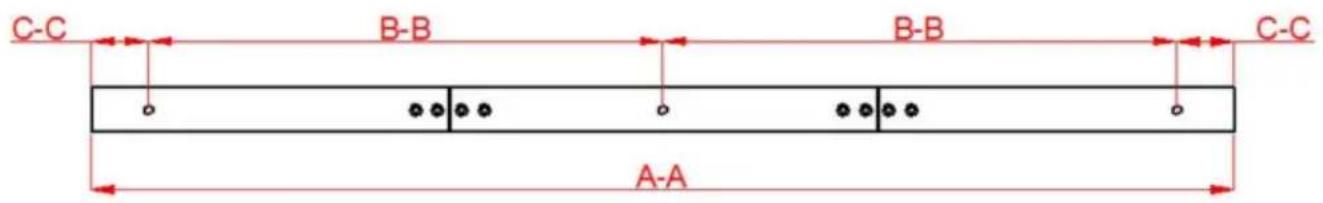

Model	36IN-3D-3K	40IN-3D-3K	52IN-2D-3K
długość szyny AA	36 cali (9140 mm), 40 cali (1016 mm), 52 cale (1320 mm)
otwor w szynie odlegȩść BB		457 mm406 mm	600 mm
otwor w szynie odlegȩść CC	51mm	51mm	60mm

Sugerujemy, aby środek toru znajdował się w środku otworu w ścianie.

Krok 2:

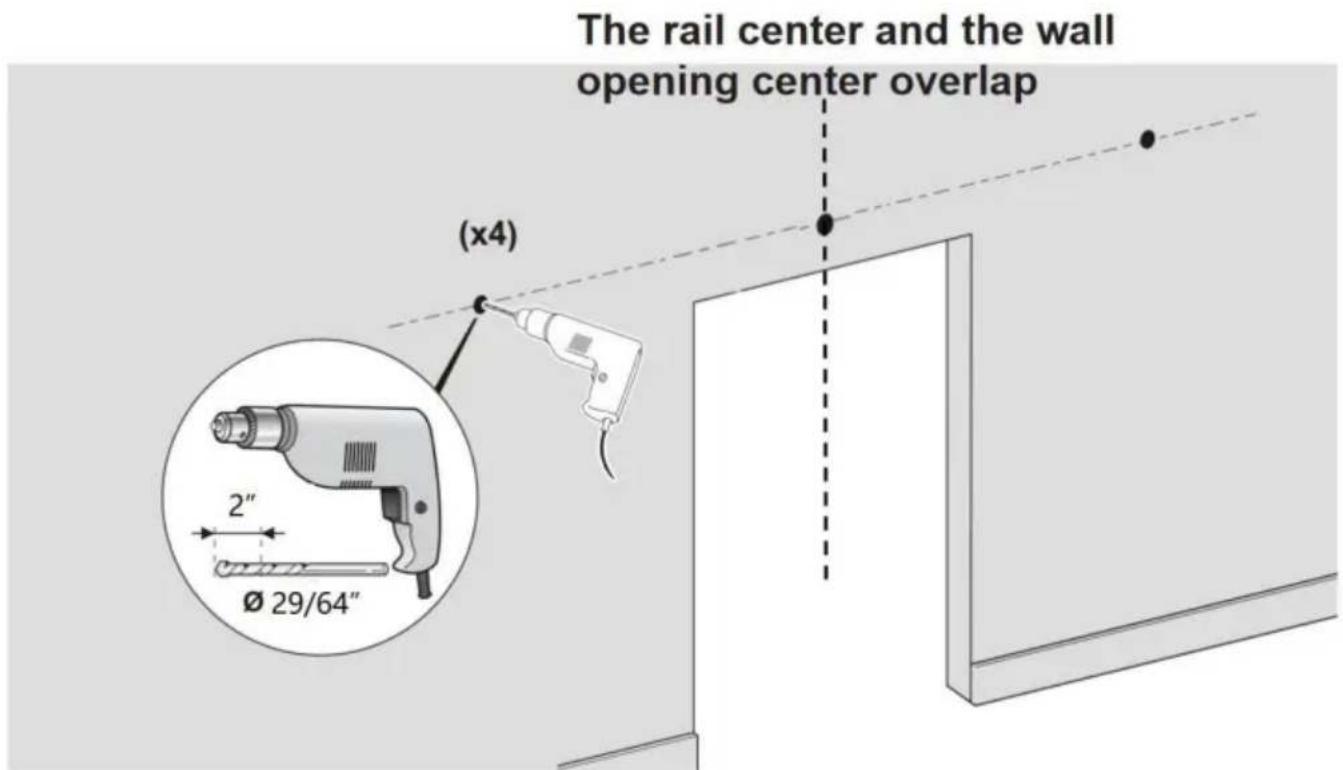

2.1. Wywierć otwór o średnicy 29 / 64'' w zaznaczonym miejscu, i głębokości 2 cali;

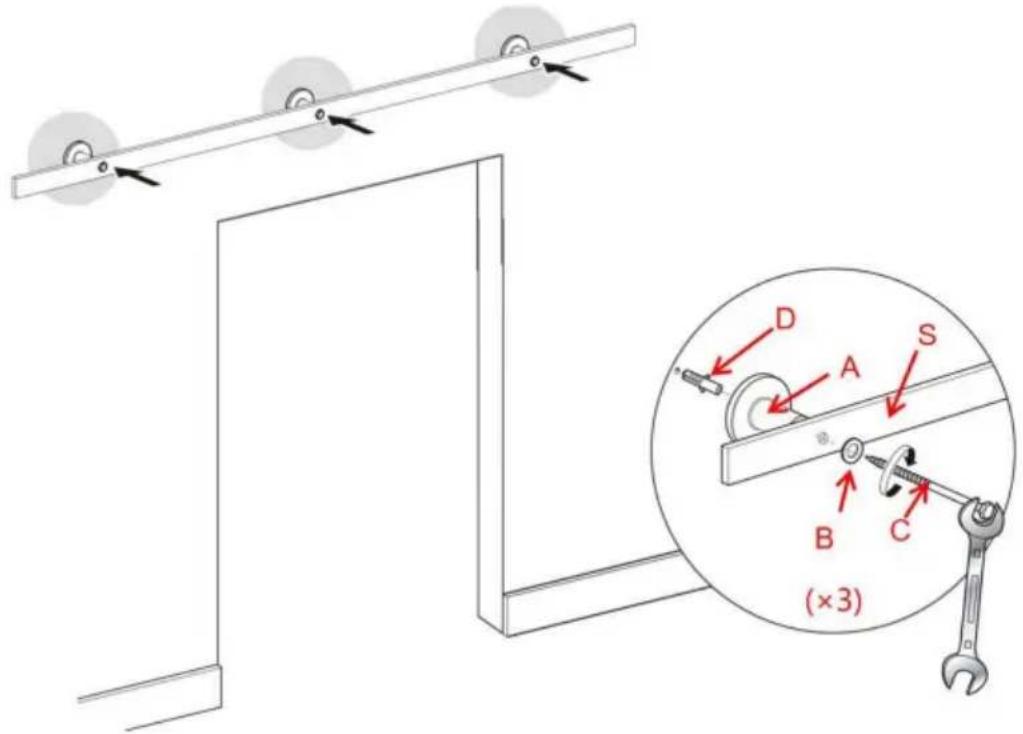

Krok 3: Zamontuj szynę

prowadzącą. 3.1. Najpierw zamontuj plastikową śrubę rozporową D w otworach w ścianie betonowej. Następnie użyj śruby P, przykładając ją przez podkładki B, szynę S i dystans ścienny A, a na koniec zablokuj plastikową śrubę rozporową D.

Krok 4

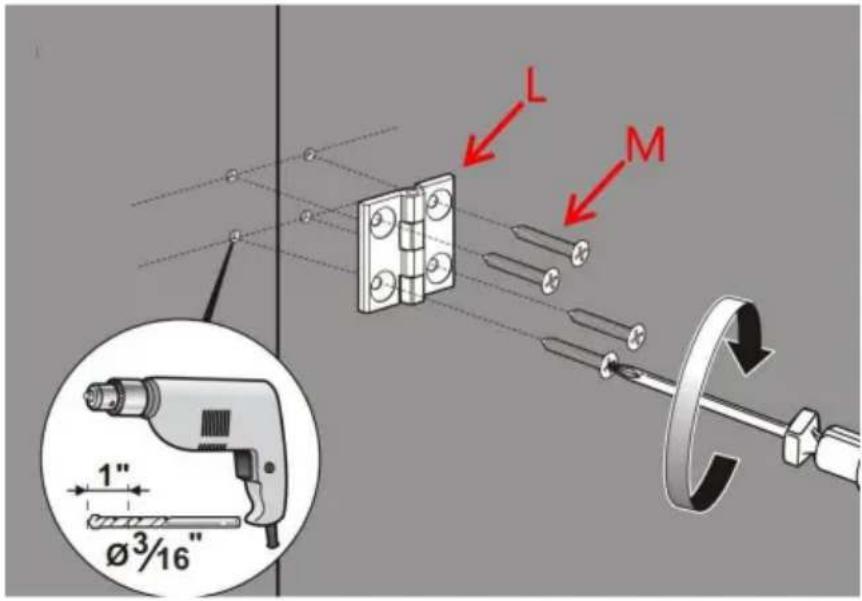

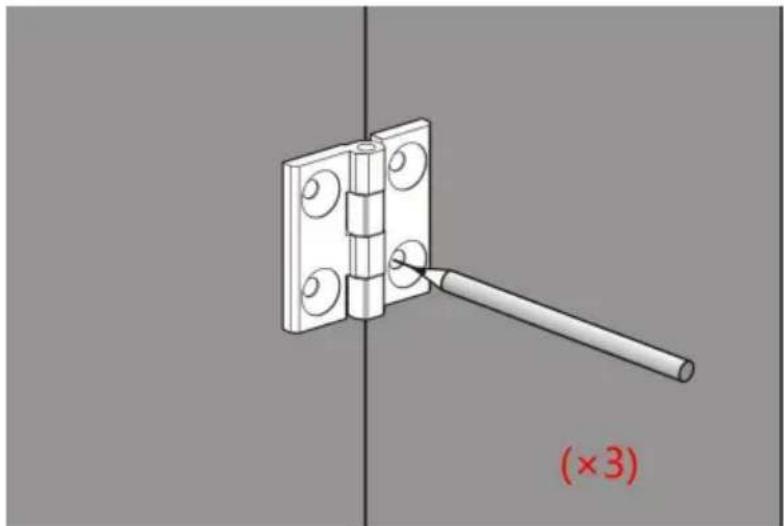

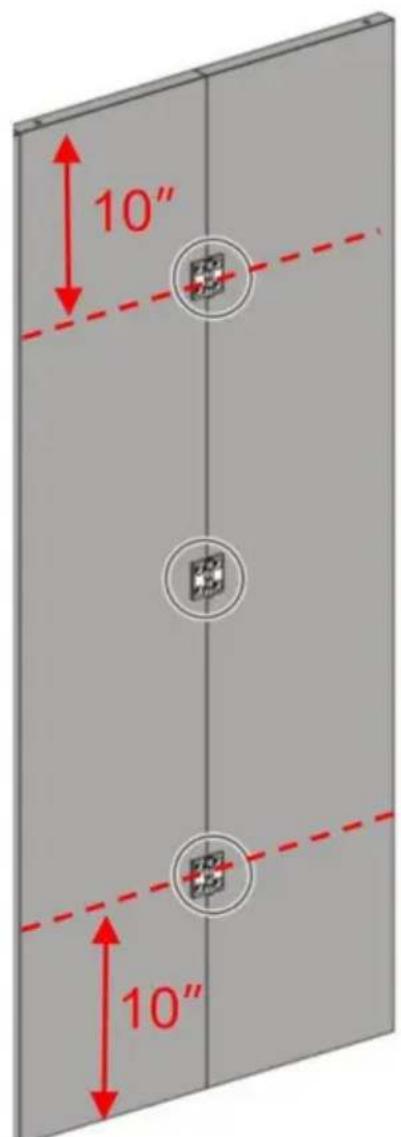

4.1. Najpierw połącz drzwi ze sobą, wywierć otwór w kształcie litery L w drzwiach, aby określić położenie śruby i zaznaczyć, a na koniec wywierć otwór o średnicy 3 / 16'' i głębokości 1 cala.

4.2. Śruba M mocuje zawiasy drzwi składanych L do drzwi. Zakończ montaż drzwi.

Krok 5

Używając śruby P, zamontuj 2 obrotowe podstawy rolkowe O na górze drzwi. Środek obrotowej podstawy rolkowej O powinien znajdować się 35 mm od krawędzi drzwi.

6.1. Wywierć otwory o głębokości 23 mm z boku drzwi wiertłem Φ19/32"; środek otworu będzie znajdował się w odległości 35 mm od krawędzi drzwi; 6.2.

7.1. Zawieś rolkę stałą Q i rolkę regulowaną R na szynie.

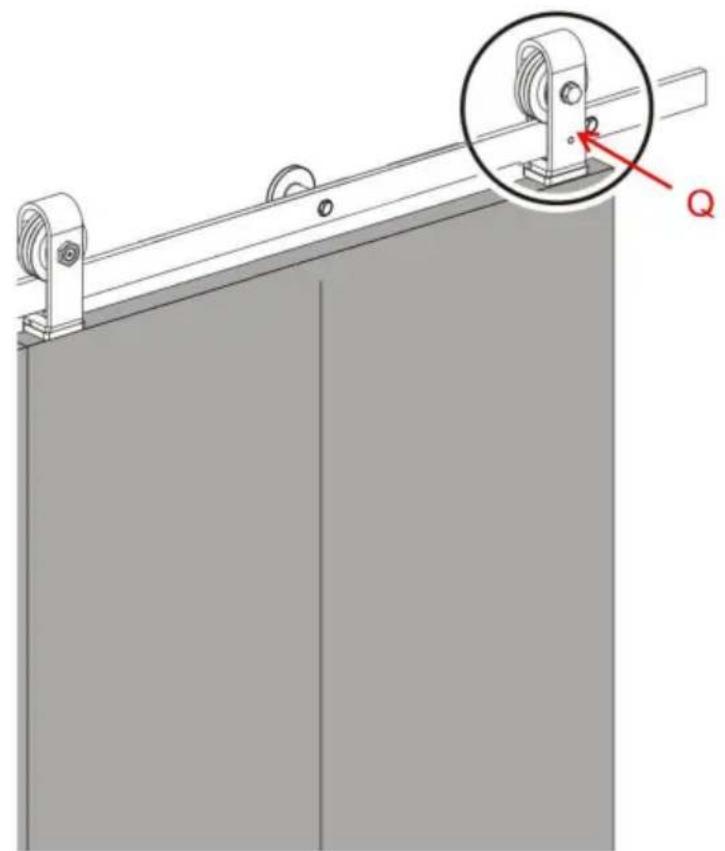

Krok 8

8.1. Zamontuj dolną płytę obrotową H. Zakładając, że szerokość pojedynczych drzwi wynosi L, odległość między dolną płytą obrotową H a osią środkową otworu ściennego wynosi L-35 mm, a odległość środka dolnej płyty obrotowej H od ściany wynosi 47,6 mm. 8.2. Zaznacz cztery punkty na ziemi, w których należy wykonać otwory przelotowe dolnej płyty obrotowej H. Wywierć otwory o głębokości 35 mm w oznaczonym miejscu wiertłem Φ7/32", a następnie wbij w otwory plastikowe kołki rozporowe K. 8.3. Przymocuj dolną płytę obrotową H do podłogi za pomocą śruby J. 8.4. Odległość między środkiem rolki stałej Q a zewnętrznym otworem szyny nie może być mniejsza niż 30 mm.

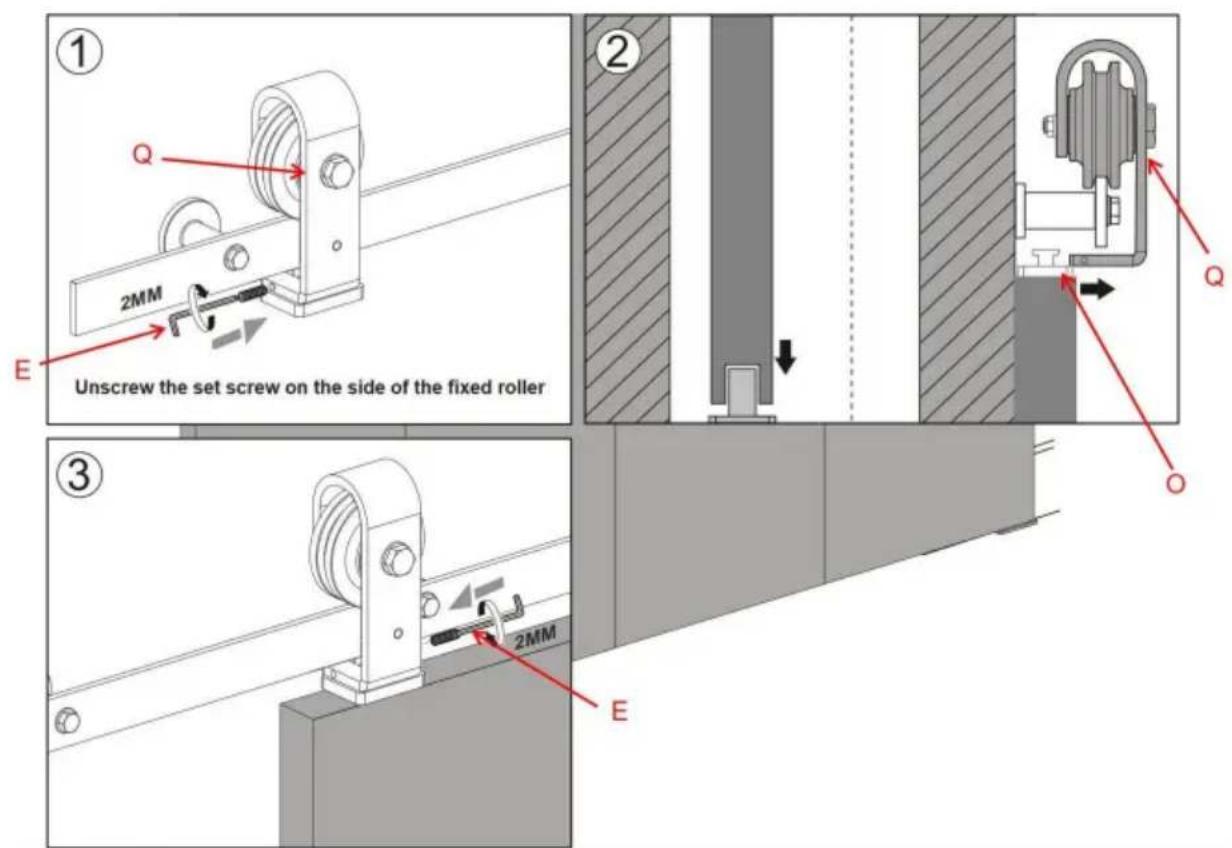

9.2. Załóż drzwi na tuleje I; połącz obrotową podstawę rolkową O na górze drzwi z rolką stałą. 9.3. Dokręć śruby ustalające, aby zablokować rolkę stałą w obrotowej podstawie rolkowej O.

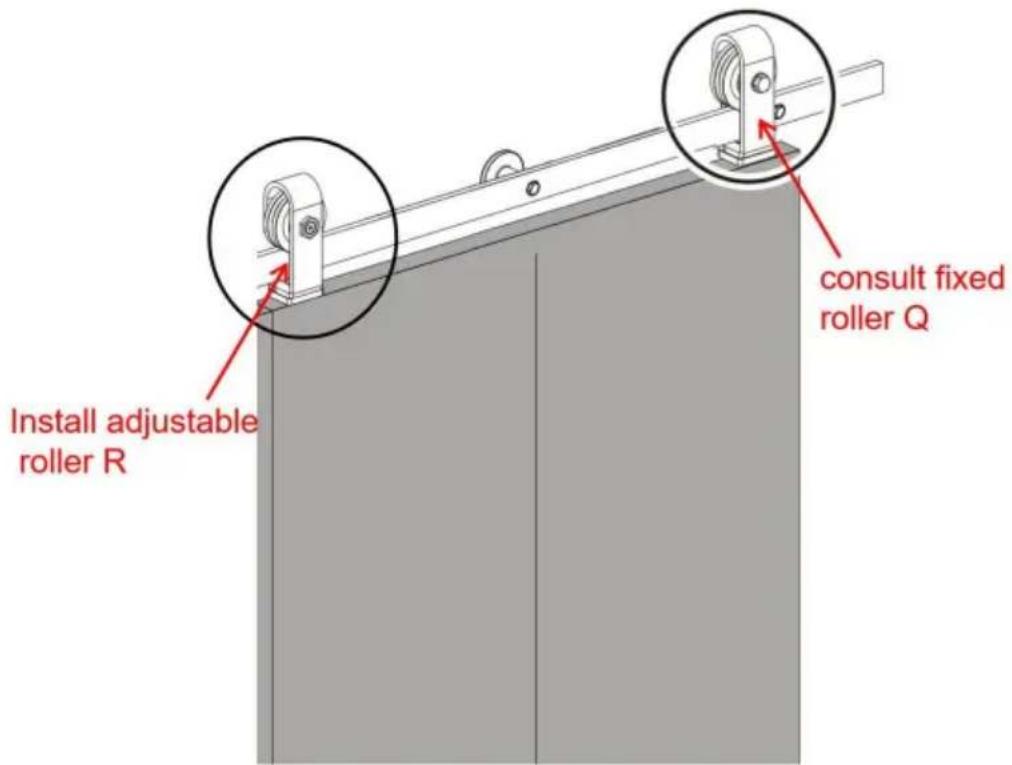

Krok 10

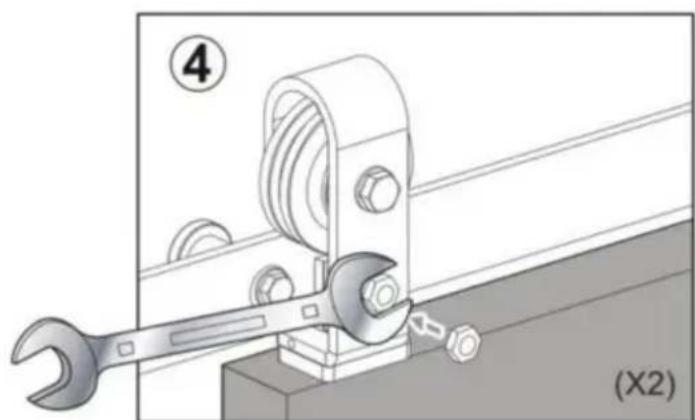

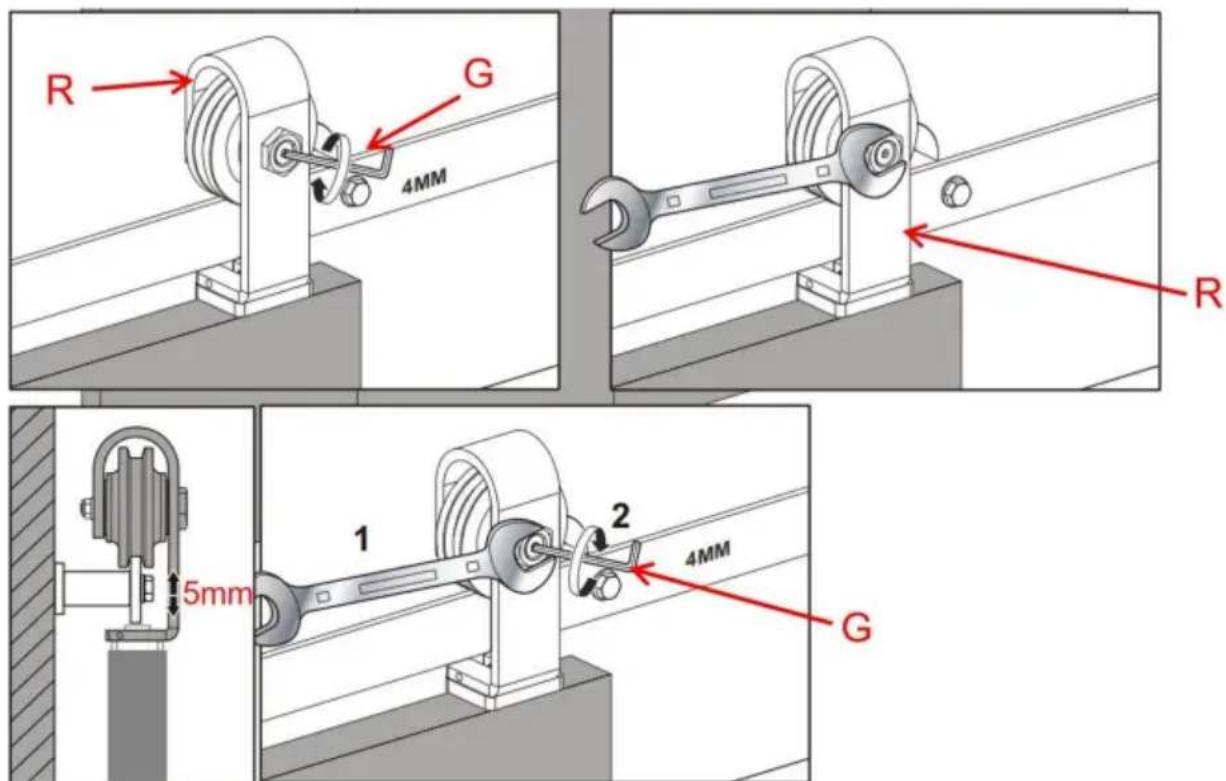

10.1. Zobacz krok 9, zainstaluj rolkę regulowaną R, korzystając z metody instalacji rolki stałej Q. 10.2. Odnieś się do poniższych wskazówek, dostosuj wysokość regulowanego wałka R do odpowiedniej pozycji. Niech wysokość lewych i prawych drzwi będzie na tym samym poziomie. Wysokość drzwi można regulować w zakresie około 5 mm.

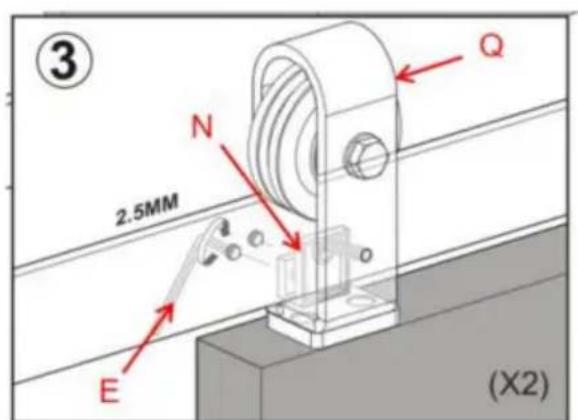

Krok 11

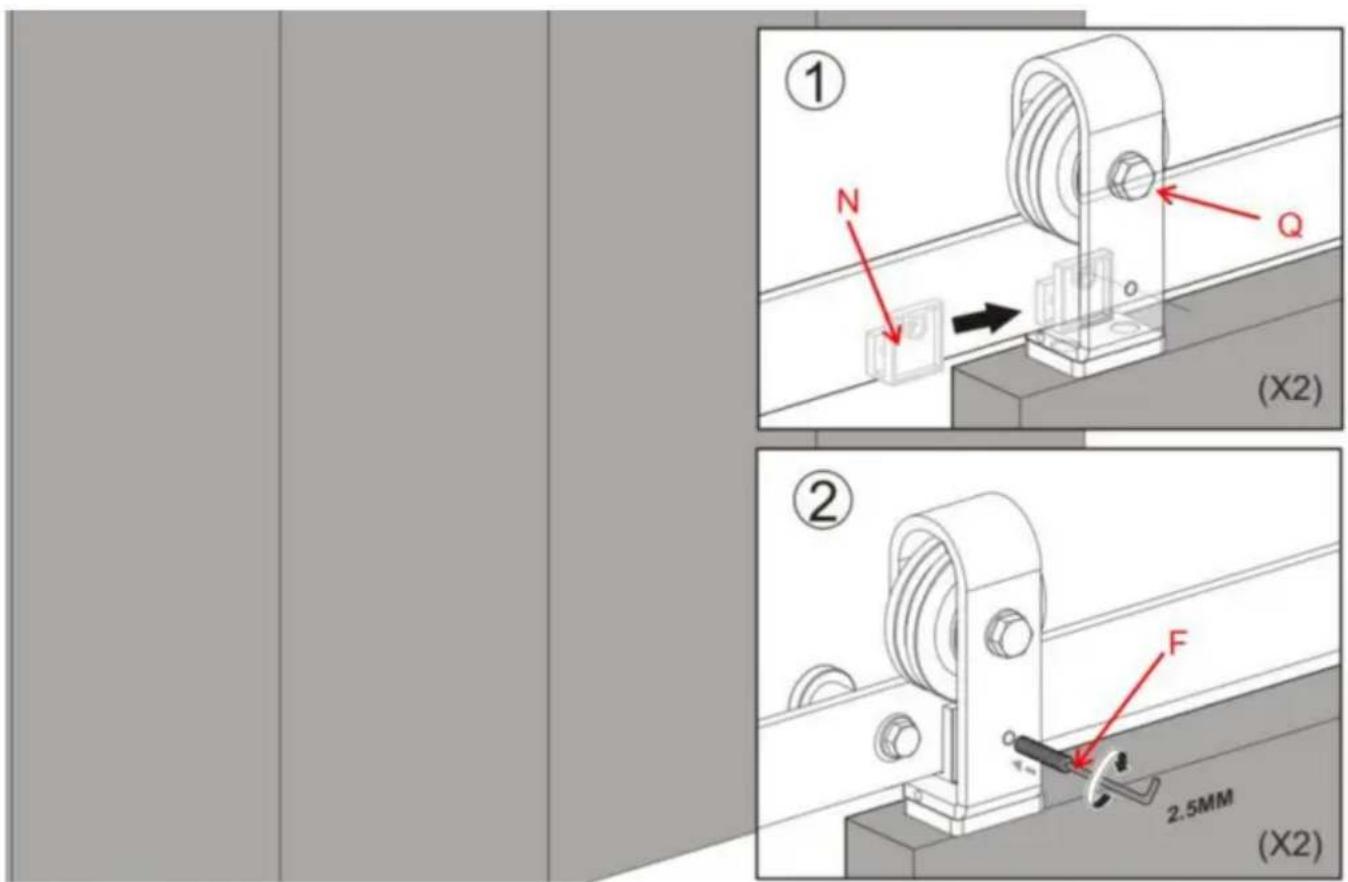

Zamontuj stały wspornik blokady rolki N.

11.1. Przesuń stały wspornik blokady rolki N na szynę za śrubą ustalającą znajdującą się z przodu rolki stałej Q. 11.2. Za pomocą dołączonego klucza imbusowego F dokręć śruby ustalające z tyłu stałego wspornika blokady rolkowej N. 11.3. Zablokuj rolkę stałą Q na szynie, dokręcając drugą śrubę ustalającą przez stały uchwyt blokady paska rolkowego i do szyny. 11.4. Dokręć nakrętkę sześciokątną do tej śruby ustalającej.

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REP WIEL

KIEJ BRYTANII

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

VEVOR
