INSTRUKCJA OBSŁUGI 6FT-2D-5K-H Vevor
Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

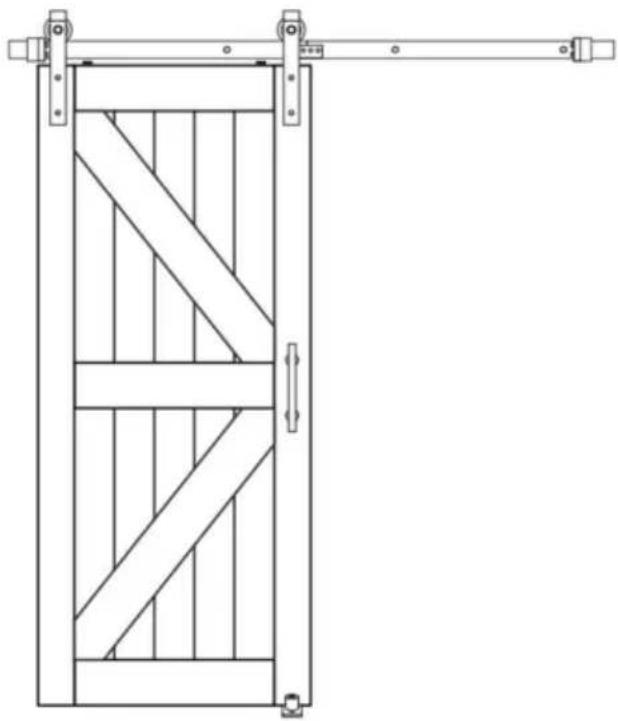

ZESTAW OKUĆ DO PROSTYCH PRZESUWNYCH DRZWI STODOŁY
MODEL: 5FT-2D-5K-H/5FT-2D-5K-Y/6FT-2D-5K-H/
6FT-2D-5K-Y/6,6FT-2D-5K-H/6,6FT-2D-5K-Y/
8FT-2D-6K/8FT(J)Pojedyncze drzwi/8FT(I)Pojedyncze drzwi/
10FT-3D-7K-J/10FT-3D-7K-I
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.
„Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.
VEVOR®
TOUGH TOOLS, HALF PRICE
Rejestr podłogowy
MODEL:5FT-2D-5K-H/5FT-2D-5K-Y/6FT-2D-5K-H/6FT-2D-5K-Y/
6,6FT-2D-5K-H/6,6FT-2D-5K-Y/8FT-2D-6K/8FT(J)Drzwi pojedyncze/
8FT(I)Drzwi pojedyncze/10FT-3D-7K-J/10FT-3D-7K-I

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie
techniczne i certyfikat E-Gwarancji www.vevor.com/support
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramow
INSTRUKCJE BEZPIECZEŃSTWA
OSTRZEŻENIE:
Przeczytaj ten materiał przed użyciem tego produktu. Nieprzestrzeganie tego może skutkować poważny uraz.
Środki ostrożności podczas montażu
- Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
- Podczas pracy należy nosić okulary ochronne i wytrzymałe rękawice robocze zgodne z normą ANSI. montaż.
- Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
- Nie dopuść, aby osoby postronne przebywały w pobliżu podczas montażu.
-
Nie przychodzą na spotkania, jeśli jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub leków.
-
Możliwości produktu odnoszą się do produktu prawidłowo i całkowicie zmontowanego tylko.
-
Aby uzyskać dodatkowe informacje dotyczące części wymienionych poniżej, strony, zapoznaj się ze schematem montażu w tym podręczniku. Rozpakuj i oddzielić wszystkie części w czystym miejscu pracy.
-
Ze względów bezpieczeństwa zaleca się, aby ten sprzęt był instalowany przez 2 osoby. ludzie
-
Produkty należy instalować w miejscu niedostępnym dla dzieci i zwierząt domowych; Stosuj środki ostrożności
-
Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym przedmiotem.
- Używać wyłącznie zgodnie z przeznaczeniem.
- Przed każdym użyciem sprawdź produkt; nie używaj go, jeśli jakieś części są luźne lub uszkodzone. ZAPISZ TE INSTRUKCJE

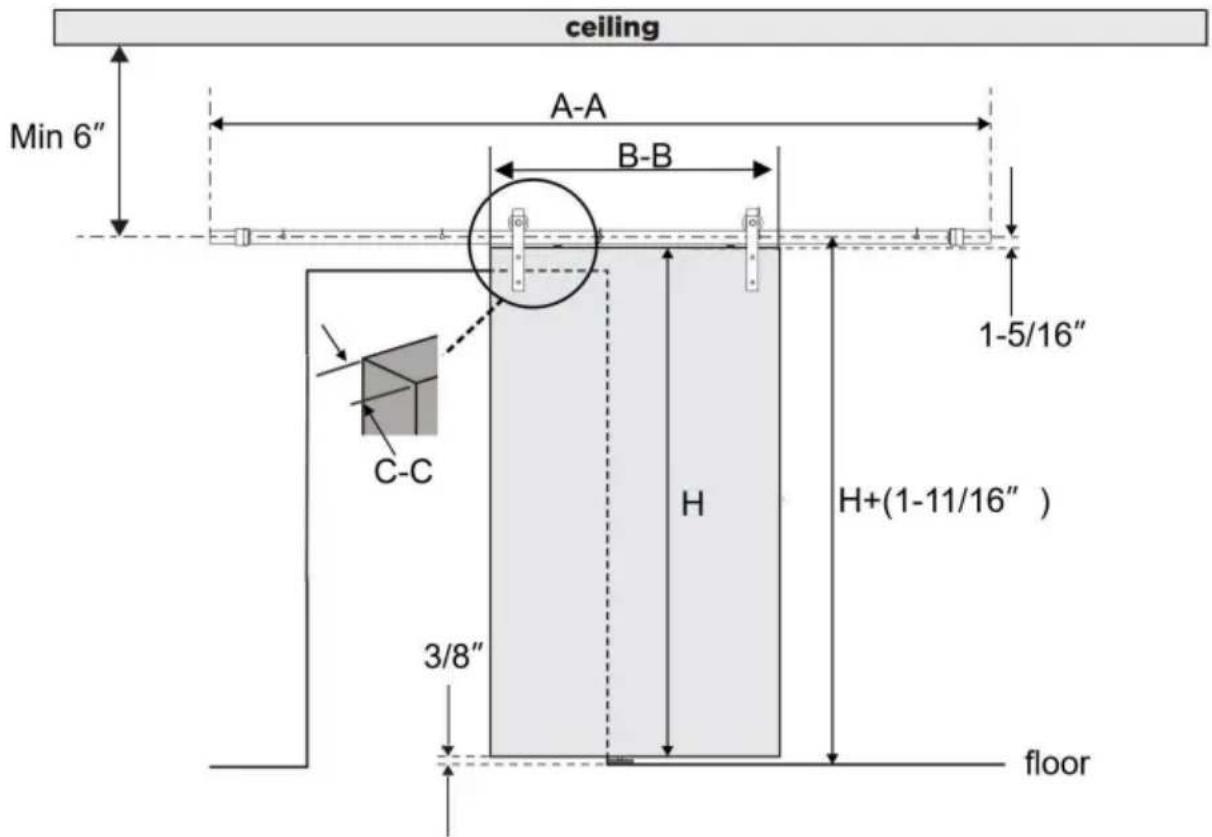

Przydatność produktu
W pudełku nie ma paneli drzwiowych i innych drewnianych kwadratów, które wymagać dodatkowego zakupu

- Produkt jest przeznaczony do pojedynczych drzwi przesuwnych, wysokość drzwi wynosi H w zależności od zakupionej wysokości;
- Odległość od środka toru do wysokości podłoża musi być o 1,6875 cala wyższa niż wysokość drzwi;
- Odległość środka toru od sufitu nie powinna być mniejsza niż 6 cali;
- Odległość między dolną krawędzią a dolną krawędzią wynosi 0,375 cale
Lista parametrów
| Model | Produkt kolor numer | wieszak typ | Podział orbity | Liczba szynOtwory montażowe |
| 5FT-2D-5K-H | czarny | Forma J | 2 szt. | 5 szt. |
| 5FT-2D-5K-Y Ciemny | srebrny | |||
| 6FT-2D-5K-H | czarny | |||
| 6FT-2D-5K-Y Ciemny | srebrny | |||
| 6,6FT-2D-5K-H | czarny | |||
| 6.6FT-2D-5K-Y Ciemny | srebrny | |||
| 8FT-2D-6K Ciemnosrebrna forma | J | 2 szt. | 6 szt. | |
| 8 stóp(j)pojedynczy drzwi | czarny | Forma J | ||
| 8 stóp(I)pojedynczy drzwi | czarny | Formuję | ||
| 10FT-3D-7K-J | czarny | Forma J | 3 szt. | 7 szt. |
| 10FT-3D-7K-I | Formuję | |||
Lista części
Ta sama liczba części
A: Blokadaantyskokowa × 2 szt. | B:M4×25łeb stożkowywkręt samogwintujący×2szt | C:PrzezKorek × 2szt | D: kształt TPrzewodnik po podłodze× 1 szt. |
E:φ6×30 Plastikowąśruba rozporowa × 2 szt. | F:M4×25 Nabój okrągłyWkręt samogwintujący z łbemwalcowym ×2 szt. | G: 2,5 mm sześciokątKlucz × 1 szt. | H: ŚcianaOdstęp×4 |
K: Śruba M10×55×4 | L:Zestaw szyn × 1 szt. |
Części o różnych ilościach
| Model | J: Wieszak-J | O:podkładki | P:M8×90Śruba | P:φ12×50Plastikowyśrubarozporowa | M: ŚcianaOdstępnik |
| 5FT-2D-5K-H | 2 | 13 | 5 | 5 | 5 |
| 5FT-2D-5K-Y | |||||
| 6FT-2D-5K-H | |||||
| 6FT-2D-5K-Y | |||||
| 6,6 stóp-2 cali D-5K-H | |||||
| 6,6 stóp-2 cali D-5K-Y | |||||
| 8FT-2D-6 tys. | 2 | 14 | 6 | 6 | 6 |
| 8 stóp(j) pojedynczy i przez | |||||
| 8 stóp(I) Špiewaj Drzwi | 0 | ||||
| 10FT-3D -7K-J | 2 | 15 | 7 | 7 | 7 |
| 10FT-3D -7K-ja | 0 | ||||
| Poniżej przedstawiono model 8FT-2D-6K, 8ft(j) pojedyncze drzwi, 8ft(I) pojedyncze Akcesoria dostępne tylko do drzwi | |||||
R: Śruba M6*10×4 szt. | S: połączenie pasek×1 szt. | T: 4mm sześciokąt × 1 szt. | |||
| Poniżej przedstawiono akcesoria dostępne tylko dla modeli 10FT-3D-7K-I i 8ft(I)Single Door. |
I: Wieszak-I×2 |

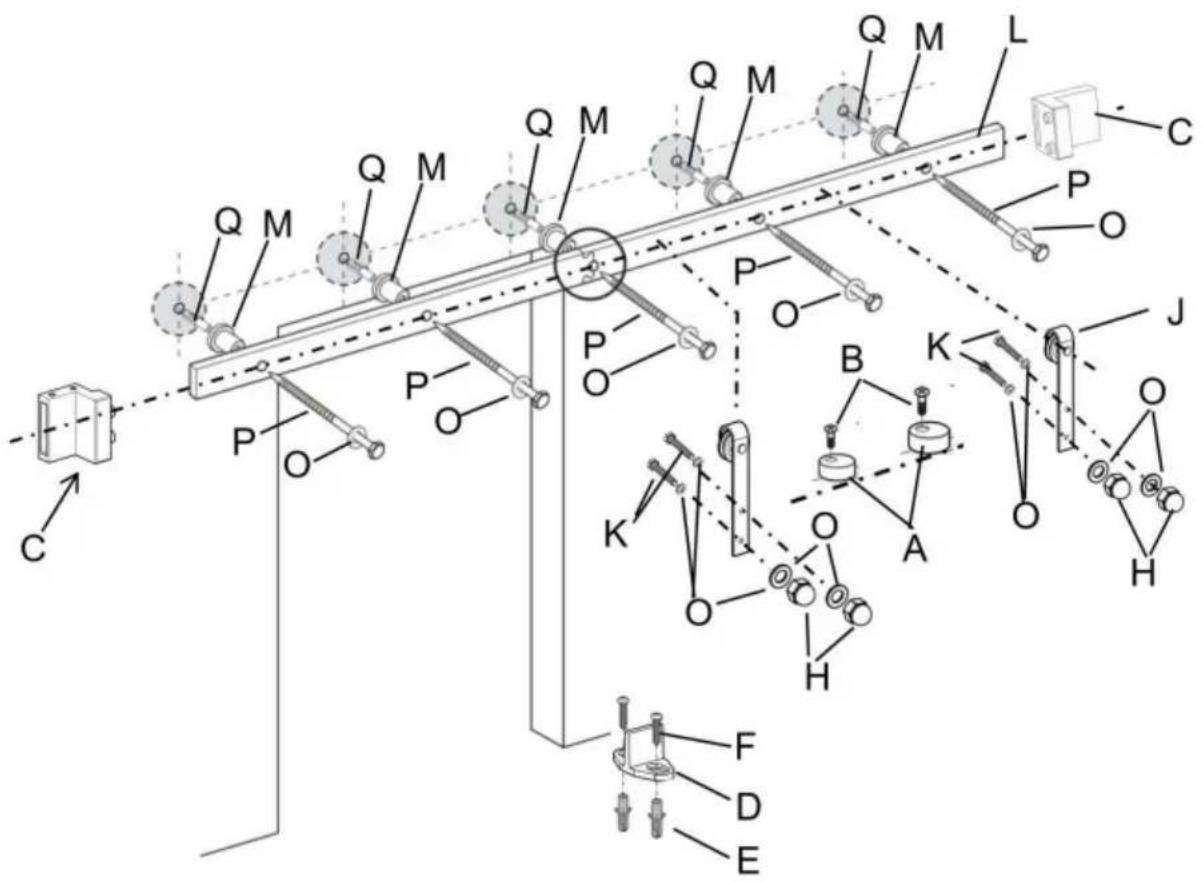

Diagram rozkładu modelu 6ft-2d-5k-h

Uwaga: Pozostałe wykresy rozkładu modelu są podobne
CNOAUCJA
Niewłaściwe obchodzenie się z ciężkimi przedmiotami (np. drzwiami) może spowodować utratę równowagi i poważne obrażenia. Zawsze upewnij się, że trzymasz przedmiot i utrzymujesz równowagę przed jego przesunięciem. Zawsze zakładaj obuwie ochronne podczas podnoszenia ciężkich przedmiotów.
Zapłątanie się części ciała (np. włosów, palców) w ruchome części może spowodować przytrzaśnięcie i poważne obrażenia. Nie wkładaj palców w części, które mogą się poruszać i zawsze usuwaj lub trzymaj na ciele cokolwiek, co może się stać zapłątany w ruchomą część.
Zamykanie drzwi przesuwnych z ręką na końcu drzwi może spowodować:
Twoja ręka lub palce mogą zostać przytrzaśnięte między drzwiami a innym stałym przedmiotem obiektów (np. inne drzwi, listwy) powodujących poważne obrażenia. Zawsze używaj klamka do zamykania drzwi
Oświadczenie o użytkowaniu
Użycie nadmiernej siły podczas otwierania i zamykania drzwi może spowodować: uszkodzenia sprzętu. Zawsze trzymaj uchwyt, aby delikatnie przesunąć przez(y).
Wymagane narzędzia
Kwadrat prędkości | Ołówek | KrzyżakŚrubokręt | Taśma |
Klucz | Poziom | Wiertarka | Wiertło Φ3/8" |
Wiertło Φ29/64" Wiertło Φ7/32" | ![]() |
Montaż produktu

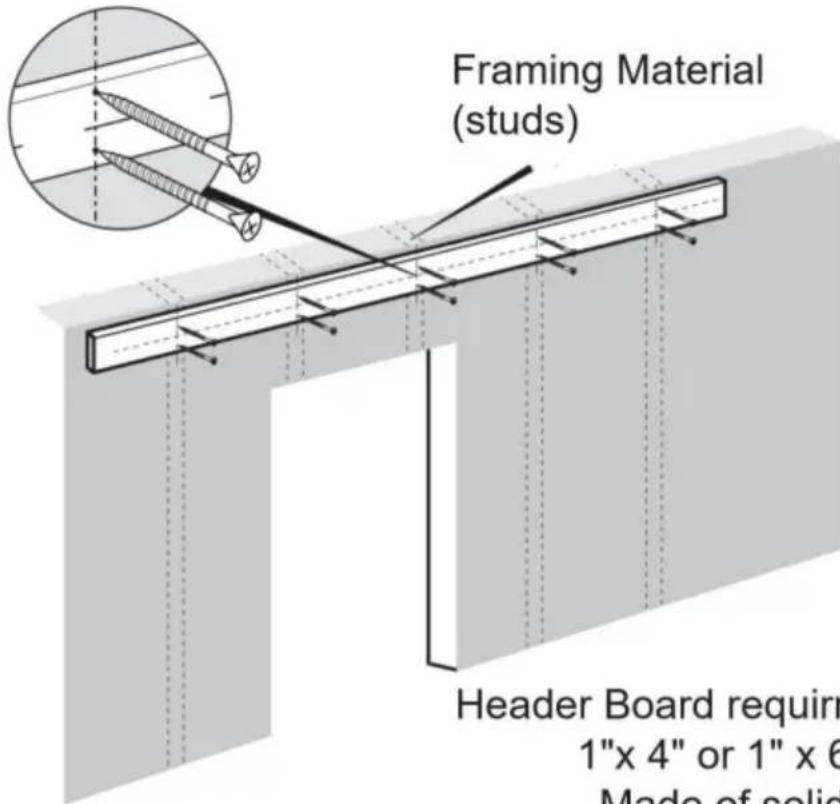

Bardzo ważne jest ustalenie, czy konieczna jest instalacja nagłówka Zamontuj płytę przed zainstalowaniem toru.
JEŚLI spełniasz poniższe warunki, zdecydowanie zalecamy skorzystanie z Płyta nagłówkowa.
JEŚLI Twoje kołki ścienne nie są rozmieszczone co 16 cali, co nie będzie zgodne z naszymi szyna (nasza szyna jest wyposażona w wstępnie wywiercone otwory co 16 cali od środka) • JEŚLI ściana jest wykonana z płyt gipsowo-kartonowych lub innego rodzaju ściany (jak może nie utrzymać ciężaru szyny i zamontowanych drzwi) • JEŚLI występuje listwa wykończeniowa drzwi

Uwaga: Płyta czołowa i śruby do jej zamontowania nie są
w zestawie. Możesz je kupić online lub offline.
Krok 1
1.1. Użyj poziomicy i miarki, aby zaznaczyć linię środkową toru.
pokazano na schemacie wyboru produktu, wysokość drzwi wynosi H w
na powyższym zdjęciu widać wysokość linii środkowej (mierzoną od podłogi)
wysokość drzwi PLUS 1-11/16".
1.2.Umieść szynę na miejscu wzdłuż zaznaczonej linii środkowej, upewniając się, że jest wypoziomowana, i użyj szyny jako szablonu do zaznaczenia położenia otworów montażowych. śledzić ołówkiem.
Zobacz wskazówkę dotyczącą instalacji poniżej.
WSKAZÓWKA DOTYCZĄCA INSTALACJI:
Aby łatwiej oznaczyć otwory, można zamontować szynę z jednym końcem śruba bez dystansu, która pomaga zamocować jeden koniec toru. A potem możesz przesuń wolny koniec, aby upewnić się, że szyna jest wypoziomowana i można oznaczyć otwory montażowe. Można również odwołać się do rozmiaru toru, aby oznaczyć położenie otworu toru

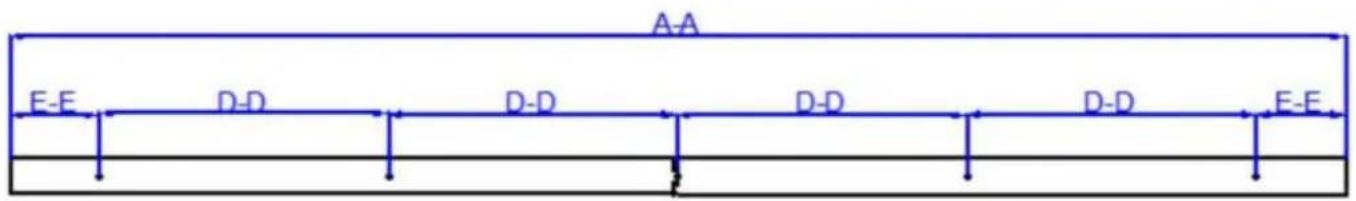

| Model | długość szyny AA | otwór w szynie dystans DD | otwór w boku szyny i krawędź szyny II | Liczba wyraźny dziury |
| 5FT-2D-5K-H | 5 stóp (1500 mm) | 325 mm | 100mm | 5 szt. |
| 5FT-2D-5K-Y | ||||
| 6FT-2D-5K-H | 6 stóp (1830 mm) | 406 mm | 103 mm | 5 szt. |
| 6FT-2D-5K-Y | ||||
| 6,6FT-2D-5K-H | 6,6 stopy (2000 mm) | 406 mm | 188 mm | 5 szt. |
| 6,6FT-2D-5K-Y |

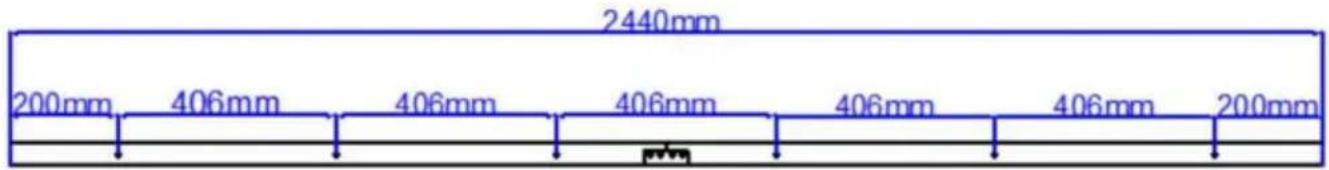

Otwory montażowe szyny modelu 8FT-2D-6K, 8ft(J) pojedyncze drzwi i Drzwi pojedyncze 8ft(I) są następujące, sześć otworów;

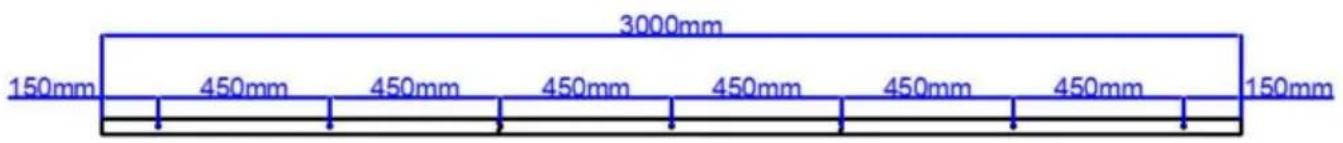

Wymiary montażowe szyn dla modeli 10FT-3D-7K-J i 10FT-3D-7K-I są następujące, siedem otworów;

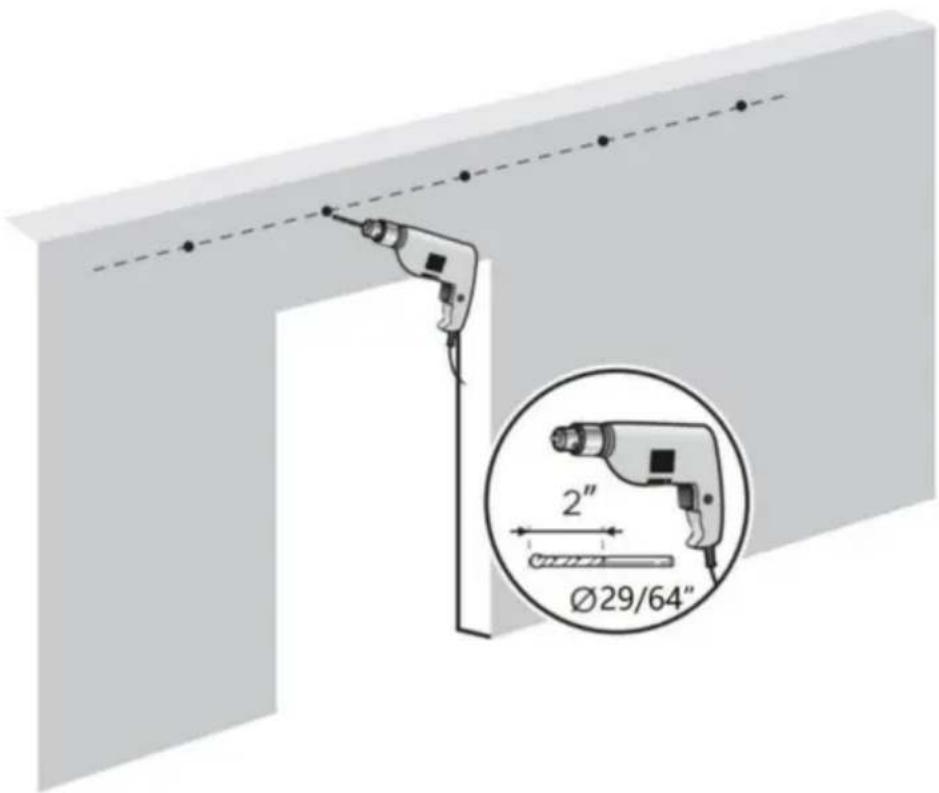

2.1. Wywierć otwór o średnicy Φ29/64" w zaznaczonym miejscu i głębokości 2 cali;

Krok 3: Zamontuj szynę

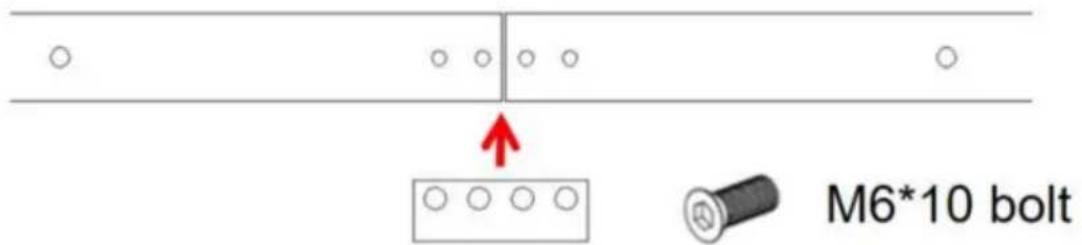

prowadzącą 3.1. Dwie prowadnice modelu 8FT-2D-6K są połączone paskiem łączącym i czterema śrubami;


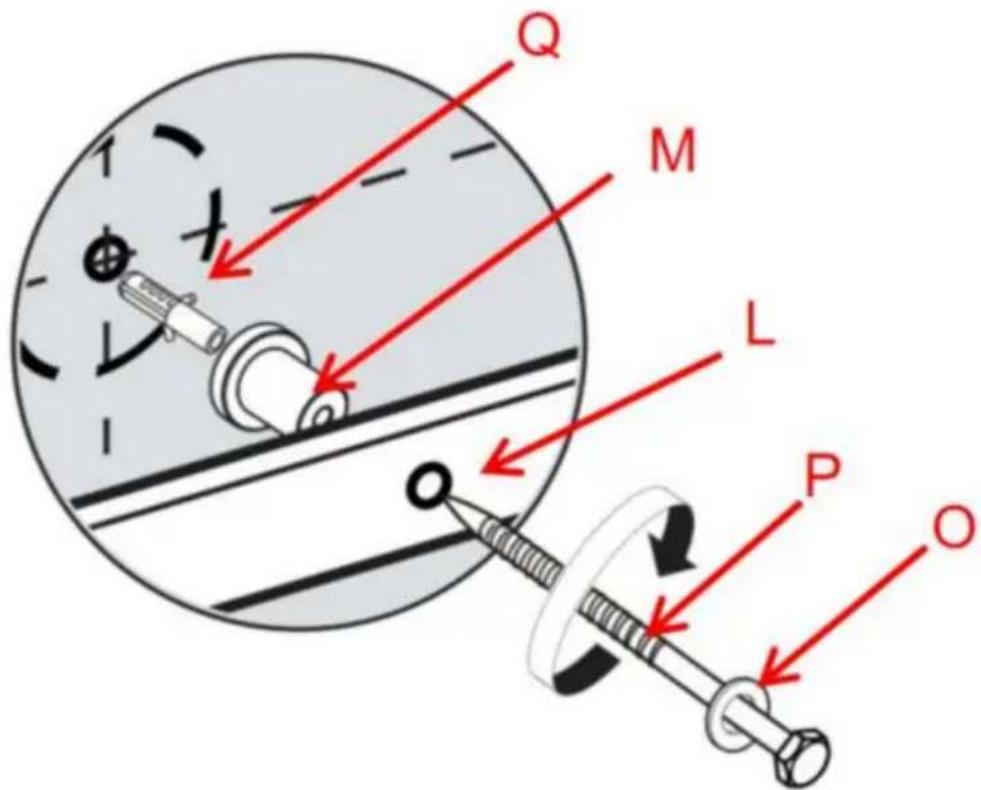

3.2.Montaż ściany betonowej.
Najpierw zamontuj plastikową śrubę rozporową Q w otworach w ścianie betonowej, następnie użyj śruby P poprzez podkładki O, szynę L i przekładkę ścienną M, a na koniec zablokuj plastikową śrubę rozporową Q.

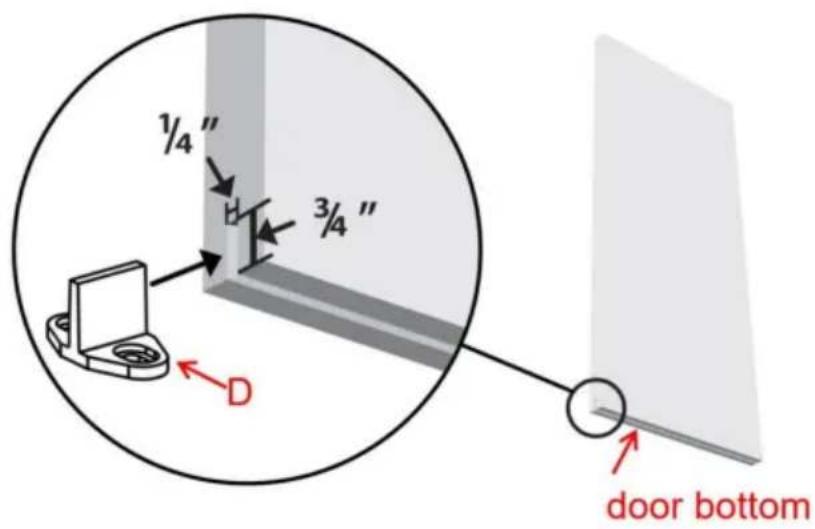

Za pomocą frezarki lub piły tarczowej zrób szczelinę na dole drzwi, wzdłuż środka, tak aby końcówka prowadnicy podłogowej w kształcie litery T zmieściła się pomiędzy nimi.
Prowadnica podłogowa służy do stabilizacji drzwi i zapobiega ich kołysaniu się do przodu i do tyłu podczas otwierania i zamykania.


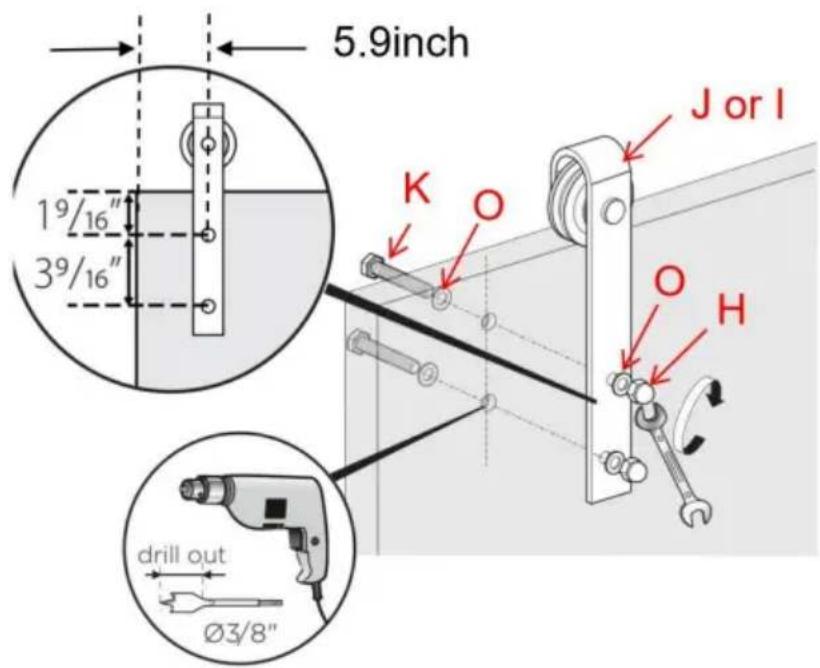

Zgodnie z poniższym rysunkiem, użyj śruby K, aby przełożyć podkładkę O, drzwi, wieszak J, podkładkę O, a na koniec dokręć śrubę H nakrętką, aby zabezpieczyć wieszak J na górze drzwi; zamontuj wieszaki na górze drzwi. Upewnij się, że śruba K znajduje się w środkowej linii górnej strony drzwi.
Do każdego wieszaka potrzebne są dwie śruby; na każde drzwi wymagane są 2 wieszaki.
Uwaga: Wieszak dla modelu 10FT-3D-7K-I to wieszak I.
Jeżeli grubość Twoich drzwi wynosi 1-3/4 cala, nie musisz instalować podkładki O.

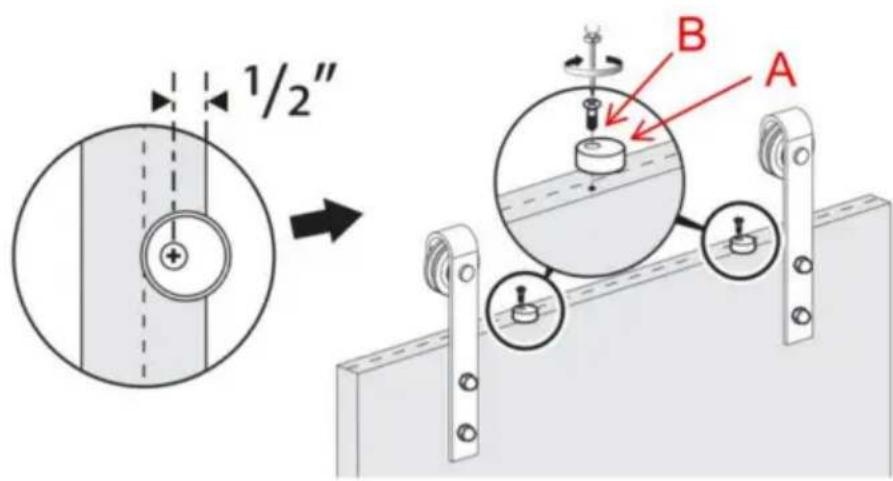

Blokady zabezpieczające służą do ochrony drzwi przed dotknięciem szyny podczas przesuwania drzwi.
Najpierw zaznacz odległość 0,5 cala od krawędzi drzwi, następnie ustaw otwory na śruby bloku zabezpieczającego przed zsunięciem A tak, aby wyrównały się ze znakiem, przeóż śrubę B przez blok zabezpieczający przed zsunięciem A i zablokuj na znaku.


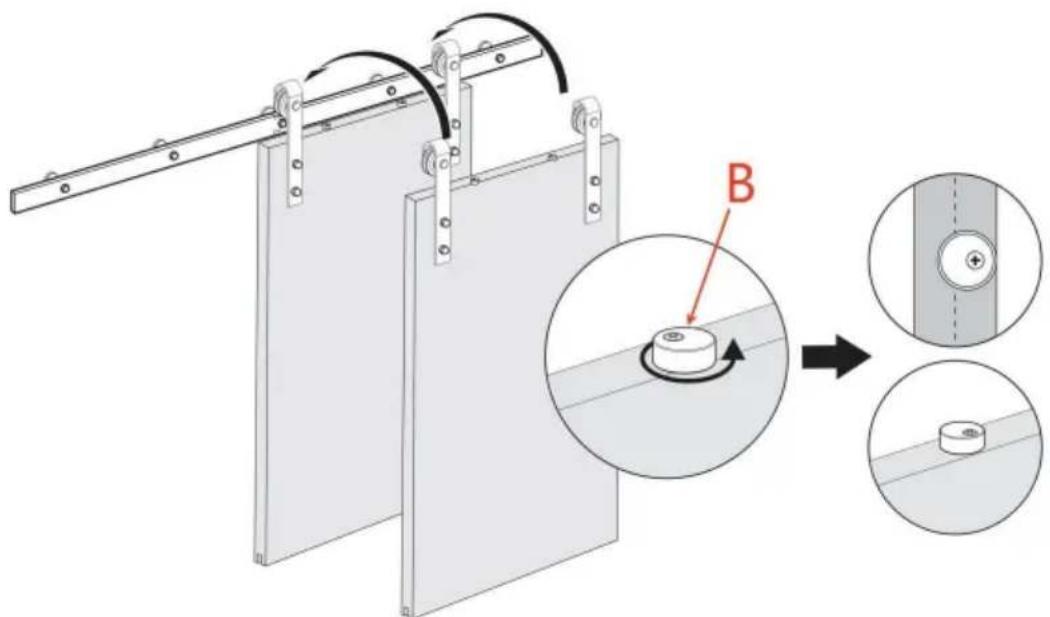

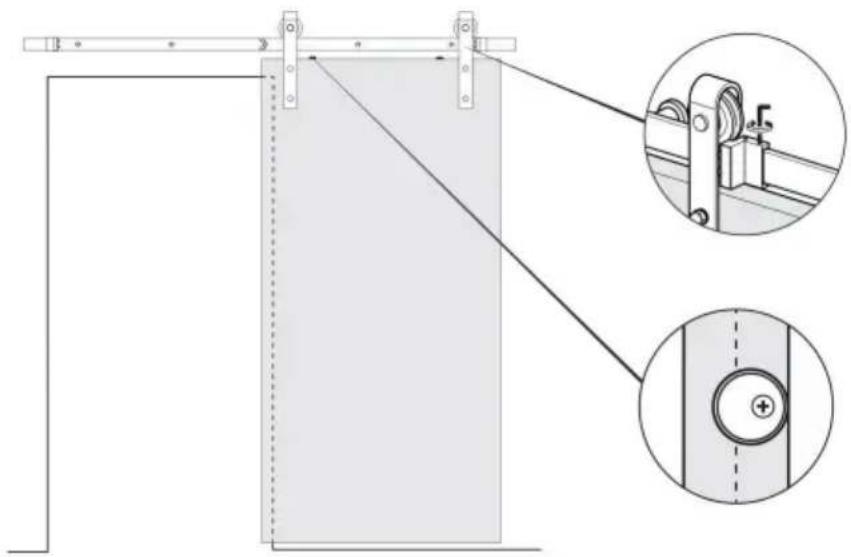

Zawieś drzwi nad torem i obróć bloki zabezpieczające o 180°

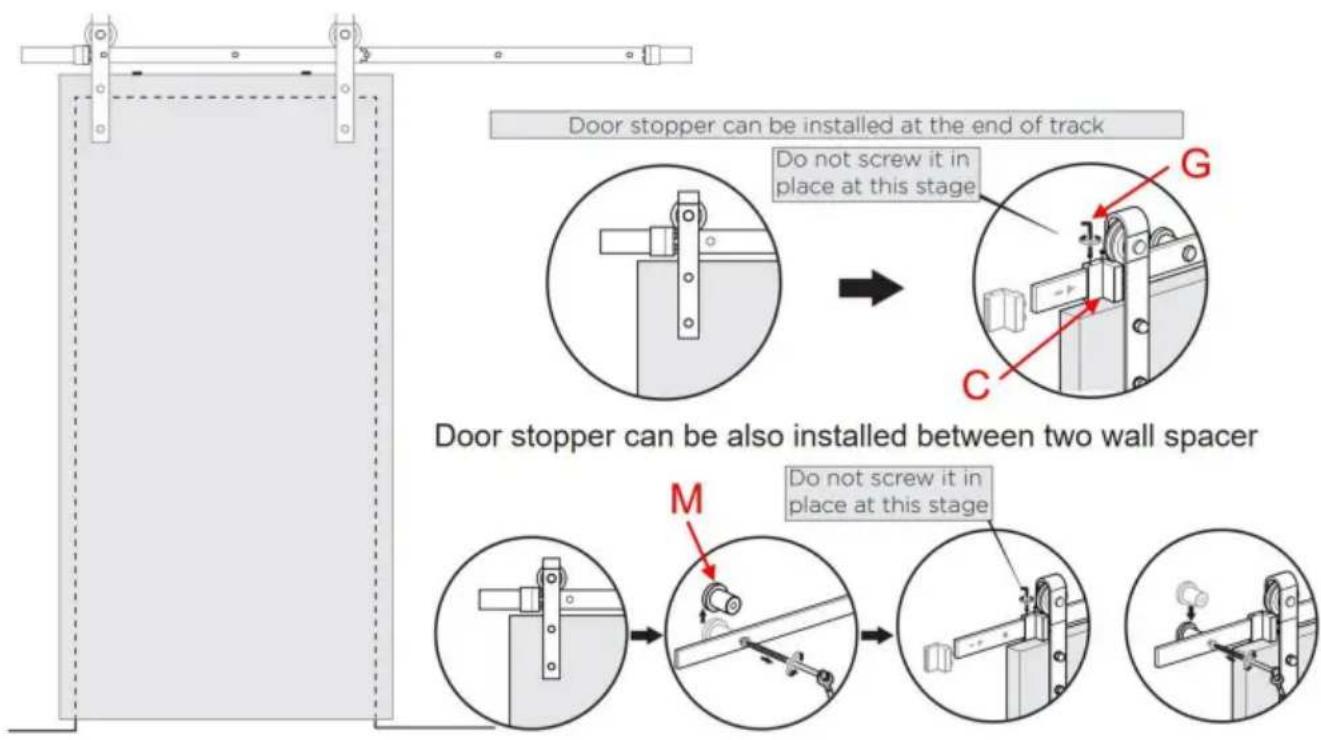

Zamontuj ograniczniki drzwi C na obu końcach szyny.
Przesuń drzwi do przodu i do tyłu, aby sprawdzić, jak dobrze zakrywają otwór.
Zmień położenie ograniczników drzwi, jeśli potrzebujesz. Dostosuj położenie lewego i prawy ogranicznik drzwi, gdy drzwi są otwarte i zamknięte. Jeśli zmniejszysz drzwi po wyskoczeniu ograniczniki drzwi C mogą przesunąć się w kierunku środka szyny.
Jeżeli ograniczniki drzwi C są zablokowane przez przekładkę ścienną M i nie mogą się poruszać, możesz usunąć przekładkę ścienną M, przesunąć ją do odpowiedniej pozycji, a następnie zamontuj ograniczniki drzwi M z powrotem w ich pierwotnym położeniu.
Ogranicznik drzwi można również zamontować pomiędzy dwoma przekładkami ściennymi

Ostateczna kontrola ograniczników drzwi i blokad antyprzeskokowych.
Sprawdź, czy ograniczniki drzwi są prawidłowo umieszczone i dokręcone.
Klucz imbusowy G.
Sprawdź również, czy bloki zabezpieczające są prawidłowo obrócone i dokręcone.

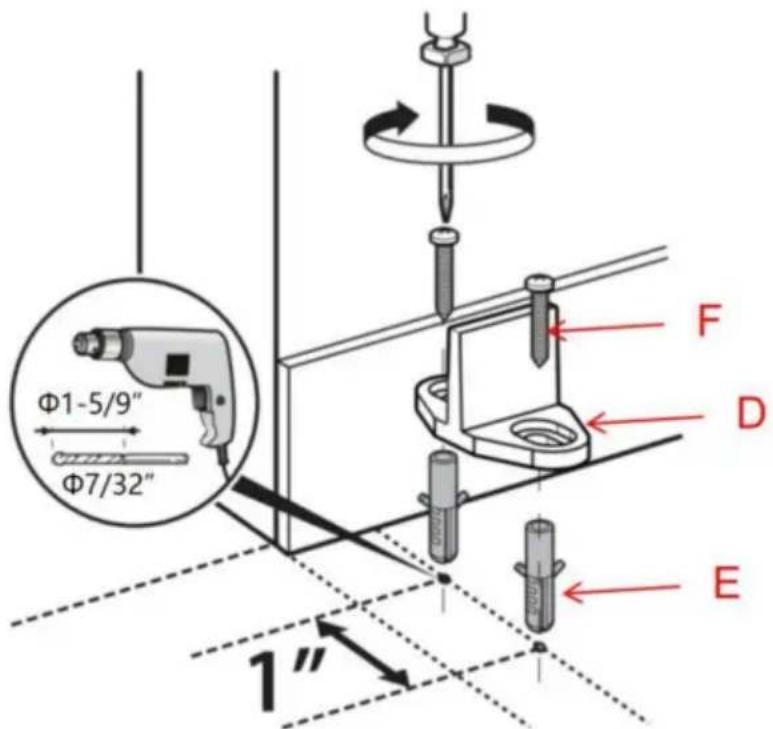

Zamontuj prowadnicę podłogową D.
10.1. Najpierw umieść prowadnicę podłogową na podłodze w odpowiedniej pozycji, przesuwając drzwi tak, aby końcówka prowadnicy podłogowej mogła dobrze pracować w szczelinie dolnej części drzwi. Następnie zaznacz 2 otwory prowadnicy podłogowej. Następnie dwa otwory na śruby przechodzące przez prowadnicę podłogową zaznaczają dwa punkty na podłodze.
10.2. Za pomocą wiertła Φ7/32" wywierć otwory o głębokości 1,375 cala w oznaczeniu podłogi; następnie włóż plastikową śrubę rozporową E do otworu w podłodze; wkręt F przejdź przez otwór w prowadnicy podłogowej D i wkręć plastikową śrubę rozporową E, aby zakończyć instalację prowadnicy podłogowej D.
Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Szanghaj 200000 CN.
Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia
Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
