INSTRUKCJA OBSŁUGI 64IN-2D-4K Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

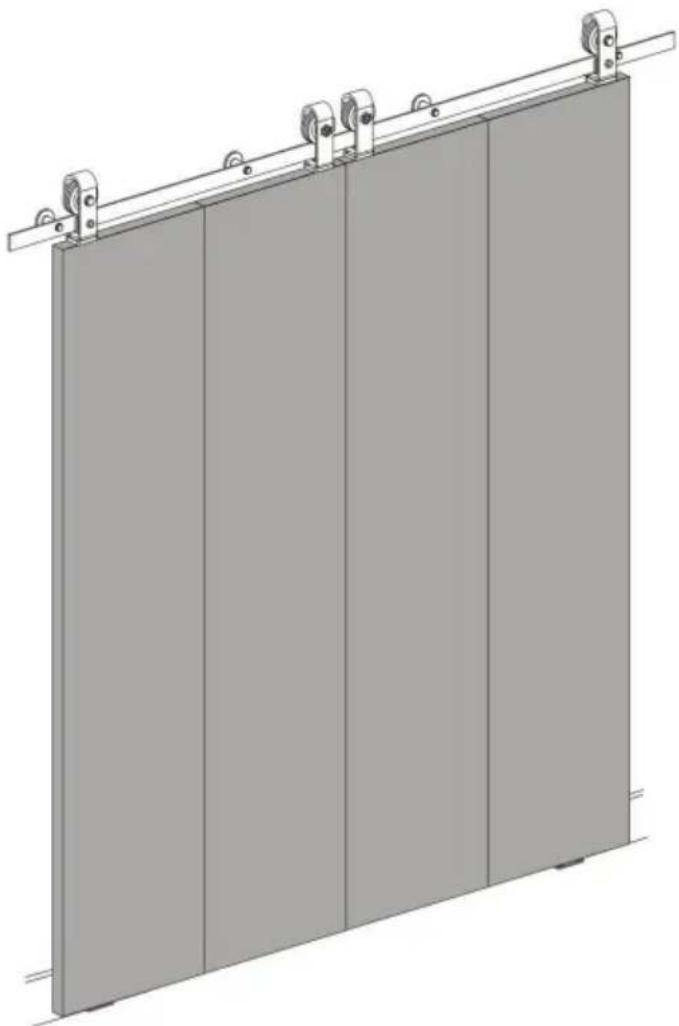

Drzwi przesuwne do stodoły składane

Zestaw sprzętowy

Model:52IN-2D-4K/60IN-2D-4K/64IN-2D-4K/76IN-2D-4K

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE:

Przeczytaj ten materiał przed użyciem tego produktu. Nieprzestrzeganie tego może skutkować poważny uraz.

Środki ostrożności podczas montażu

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
2. Podczas pracy należy nosić okulary ochronne i wytrzymałe rękawice robocze zgodne z normą ANSI. montaż.
3. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
4. Nie dopuść, aby osoby postronne przebywały w pobliżu podczas montażu.
5. Nie przychodzą na spotkania, jeśli jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub leków.
6. Możliwości produktu odnoszą się do produktu prawidłowo i całkowicie zmontowanego tylko.
7. Aby uzyskać dodatkowe informacje dotyczące części wymienionych poniżej, strony, zapoznaj się ze schematem montażu w tym podręczniku. Rozpakuj i oddzielić wszystkie części w czystym miejscu pracy.
8. Ze względów bezpieczeństwa zaleca się, aby ten sprzęt był instalowany przez 2 osoby. ludzie
9. Produkty należy instalować w miejscu niedostępnym dla dzieci i zwierząt domowych;

Stosuj środki ostrożności

1. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym przedmiotem.
2. Używać wyłącznie zgodnie z przeznaczeniem.
3. Przed każdym użyciem sprawdź produkt; nie używaj go, jeśli jakieś części są luźne lub uszkodzone.

ZAPISZ TE INSTRUKCJE

Przydatność produktu

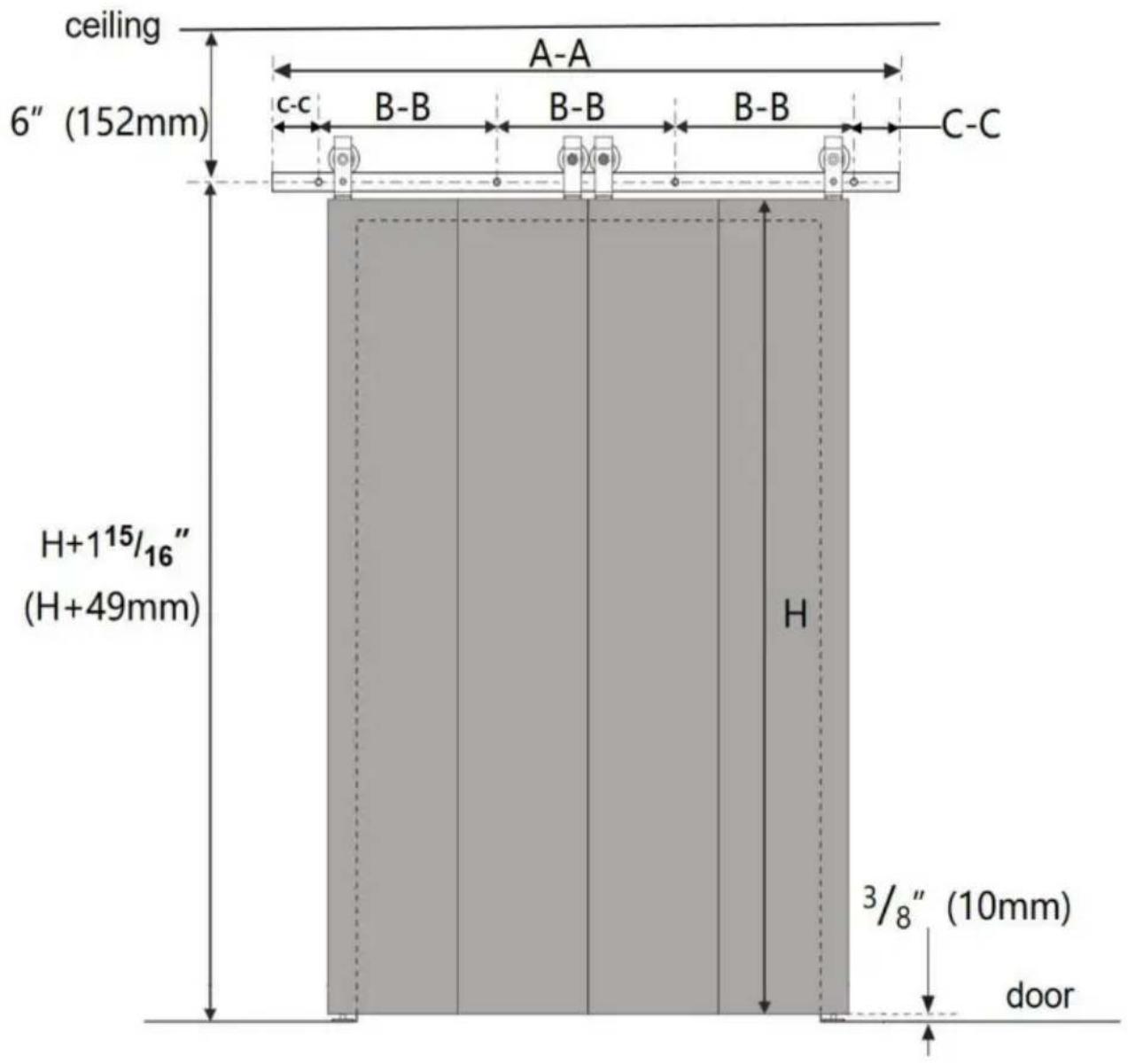

ceiling 6" (152mm) A-A C-C B-B B-B B-B C-C H+1¹⁵/₁₆" (H+49mm) H ³/₈" (10mm) door

Model	52IN-2D-4K 60IN-2D-4K 64IN-2D-4K 76IN-2D-4K
długość szyny AA	52 cale (1320 mm)	60 cali (1524 mm)	64 cale 76 (1626 mm)	cali (1930 mm)
odległość otwór w szynie (2018) z 11:30:00	406 mm	456 mm	506 mm 600 mm
rozmiar szyny DK	51mm 70mm		54mm	65 mm
ilość otworów w szynie	4 szt.
Ilość podziału szyny	2 szt.
Szerokość drzwi	12 cali	14 cali	15 cali	18 cali
Drzwi grube	1,375 do 1,75 cala (34,92-44,45 mm)
Wysokość drzwi	H (w zależności od użytkownika)
Odległość szyna z wysokość - 49 mmZiemia
Odległość w dno drzwi z grunt	10mm
Dystans pomiędzy drzwi górne i sufitowe	6 cali (152 mm)
ilość drzwi	4 szt.

Opakowanie nie zawiera paneli drzwiowych i innych drewnianych elementów, które wymagają dodatkowego zakupu.

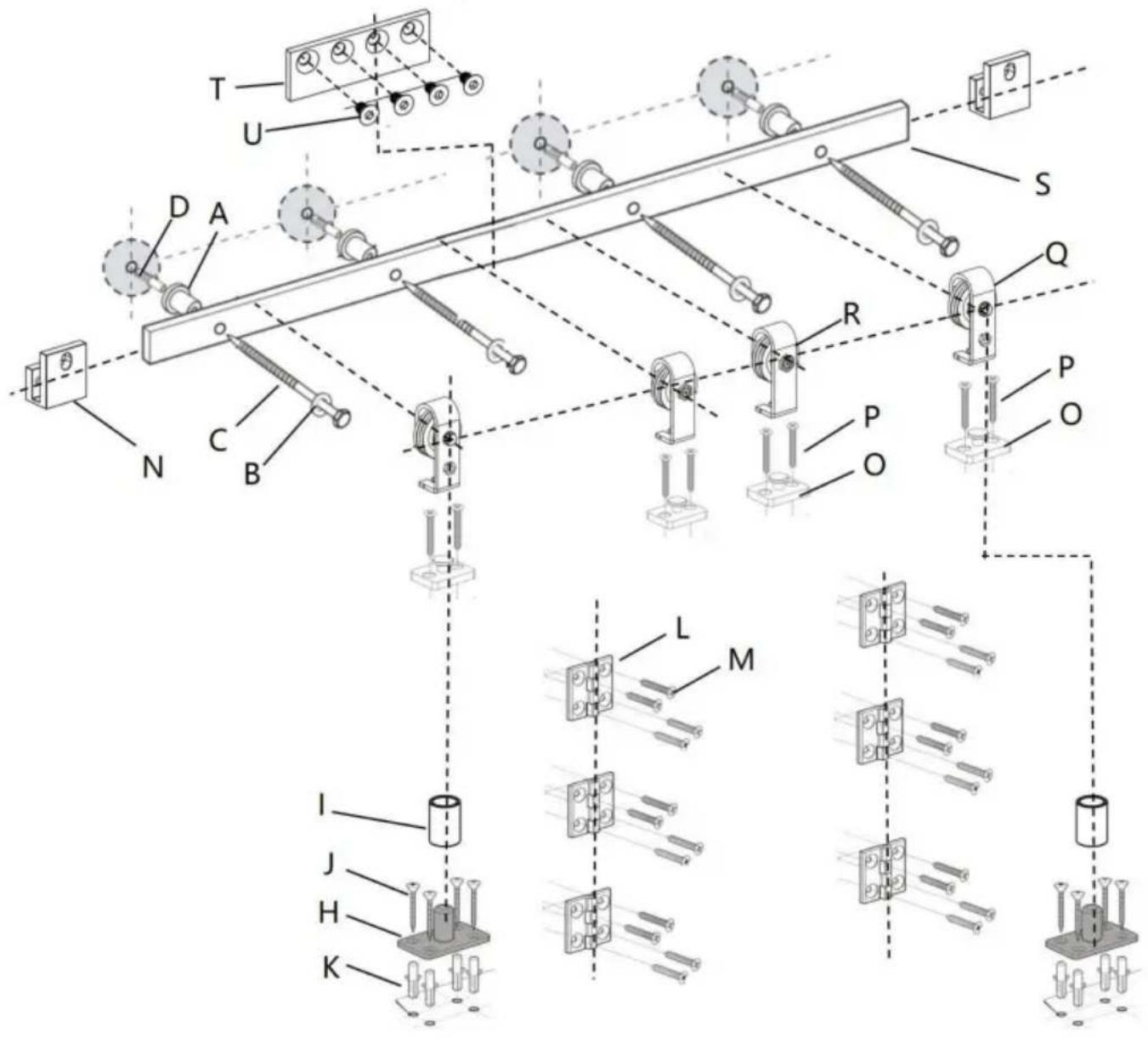

Schemat rozkładu produktu

Lista części (części są takie same dla wszystkich modeli)

A:ŚcianaDystans×4szt	B:podkładki×4szt	C:M8×90mmPlastikowyStukającyŚruba×4szt	D:φ12×50 Plastikowaśrubarozporowa×4 szt.
E: 2mm sześciokątKlucz×1 szt.	Klucz imbusowy F2,5 mm × 1 szt.	G: 4mm sześciokątKlucz×1 szt.	H: Dolny punkt obrotuTalerz×2szt
I:Rękaw×2szt	Ż:M4×30łeb stożkowywkrętsamogwintujący×8 szt.	K:φ6×30Plastikowyśrubarozporowa×8szt	L:Drzwi składaneKruponZawiasy×6szt
M:M6×25stożkowyWkręt samogwintującyz łbem walcowym×24 szt.	N:Wałek stałyZamekUchwyt×2szt	O: RolkaObracaniePodstawa×4szt	P:M5×50stożkowyWkręt samogwintującyz łbem walcowym×8szt
P: NaprawionoWałek×2szt	R:RegulowanyWałek×2szt	S:Szyna 2szt	T:połączeniepasek×1 szt.
U: ŚrubaM6×10×4 szt.	V:UszczelnieniePasek×1 szt.

CNOAUCJA

Niewłaściwe obchodzenie się z ciężkimi przedmiotami (np. drzwiami) może spowodować utratę równowagi i poważne obrażenia. Zawsze upewnij się, że masz bezpieczne

trzymaj przedmiot i zachowaj równowagę przed jego przesunięciem. Zawsze noś

obuwie ochronne przy podnoszeniu ciężkich przedmiotów.

Zapłatanie się części ciała (np. włosów, palców) w ruchome części może spowodować

przytrzaśnięcie i poważne obrażenia. Nie wkładaj palców w części, które mogą się poruszać i

zawsze usuwaj lub trzymaj na ciele cokolwiek, co może się stać

zaplątany w ruchomą część.

Zamykanie drzwi z ręką na końcu drzwi może spowodować:

dłoń lub palce przytrzaśnięte między drzwiami a innymi stałymi przedmiotami

(tj. inne drzwi, listwa) powodujące poważne obrażenia. Zawsze używaj drzwi

uchwyt do zamykania drzwi.

Oświadczenie o użytkowaniu

Użycie nadmiernej siły podczas otwierania i zamykania drzwi może spowodować:

uszkodzenia sprzętu. Zawsze trzymaj uchwyt, aby delikatnie przesunąć

przez(y).

Wymagane narzędzia

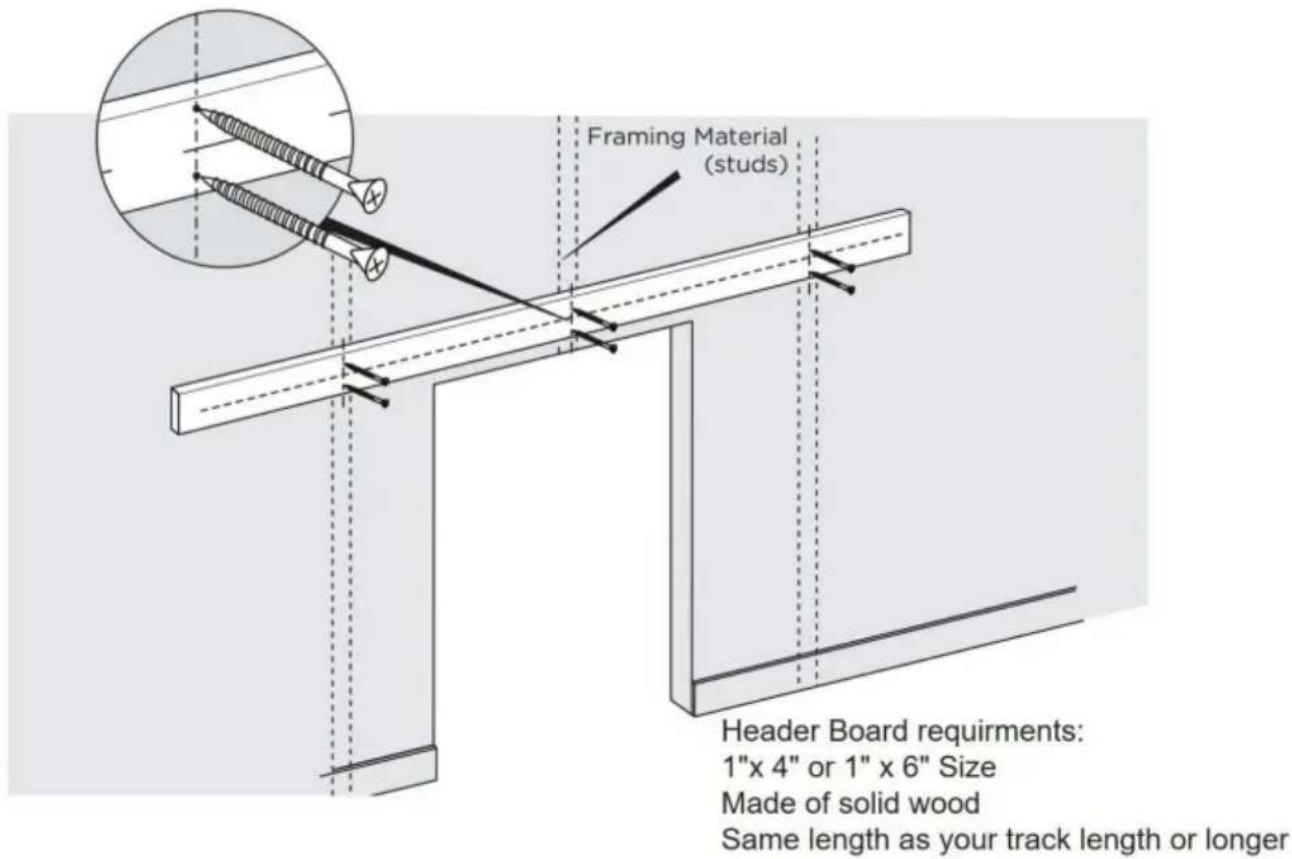

Bardzo ważne jest ustalenie, czy konieczna jest instalacja nagłówka

Zamontuj płytę przed zainstalowaniem toru.

Jeżeli spotkasz się z poniższymi sytuacjami, zdecydowanie zalecamy skorzystanie z deska nagłówkowa (Sytuacje te mogą obejmować, ale nie ograniczają się do): • istnieje wykończenie drzwi (np. ościeżnica lub listwa przypodłogowa) • ściana nie jest ścianą betonową, taką jak ściana z płyt gipsowo-kartonowych lub innego rodzaju ściana

Uwaga: Płyta czołowa i śruby do jej zamontowania nie są w zestawie. Możesz je kupić online lub offline.

Krok 1

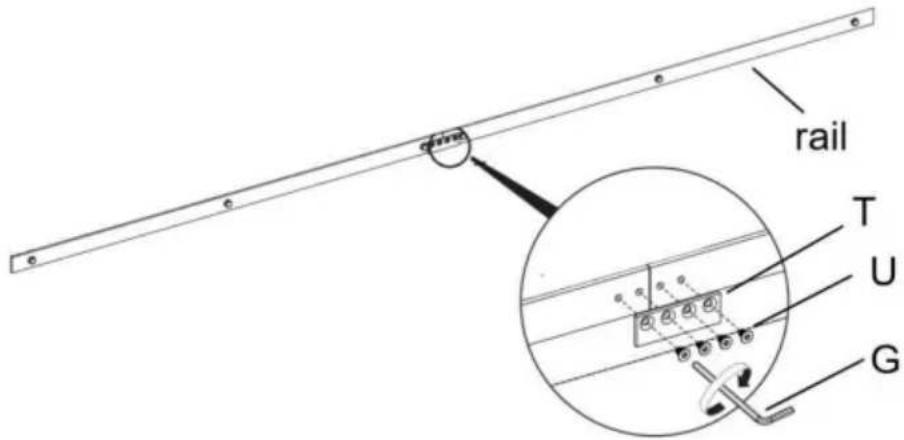

1.1. Dokręć śrubę U kluczem imbusowym G, aby połączyć pasek łączący T z dwoma szyny

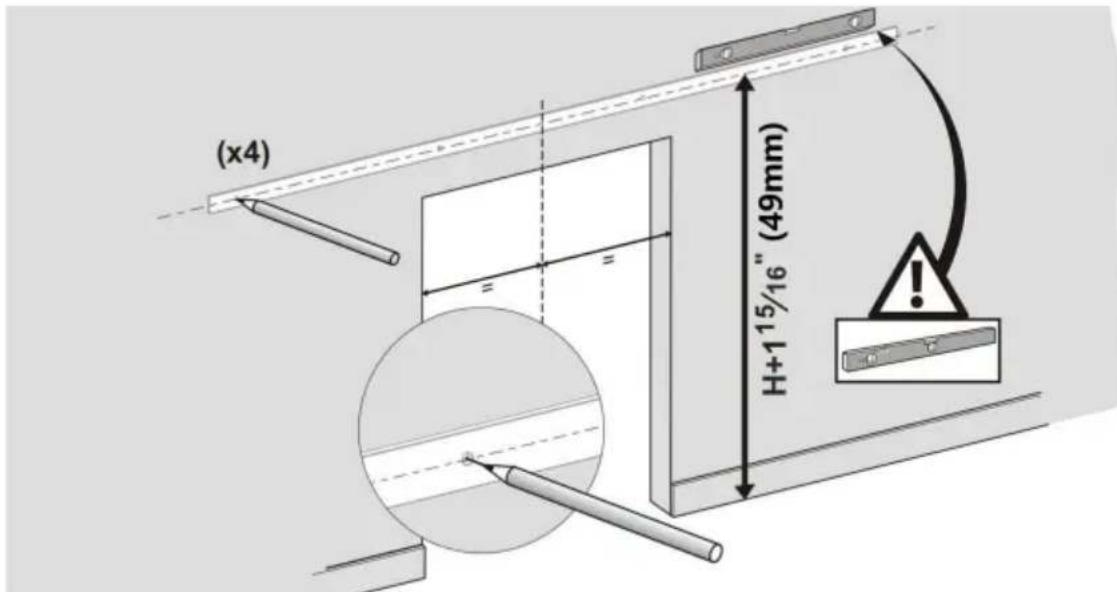

1.2. Użyj poziomicy i miarki, aby zaznaczyć linię środkową toru.

pokazano na schemacie wyboru produktu, wysokość drzwi wynosi H w na powyższym zdjęciu widać wysokość linii środkowej (mierzoną od podłogi) wysokość Twoich drzwi PLUS 115/16".

1.2.Umieść szynę na miejscu wzdłuż zaznaczonej linii środkowej, upewniając się, że jest wypoziomowana, i użyj szyny jako szablonu do zaznaczenia położenia otworów montażowych. zaznacz ołówkiem tor. Możesz również sprawdzić rozmiar toru, aby oznaczyć pozycję otwarcia toru.

Zobacz wskazówkę dotyczącą instalacji poniżej.

Sugerujemy, aby środek toru znajdował się w środku otworu w ścianie.

Krok 2:

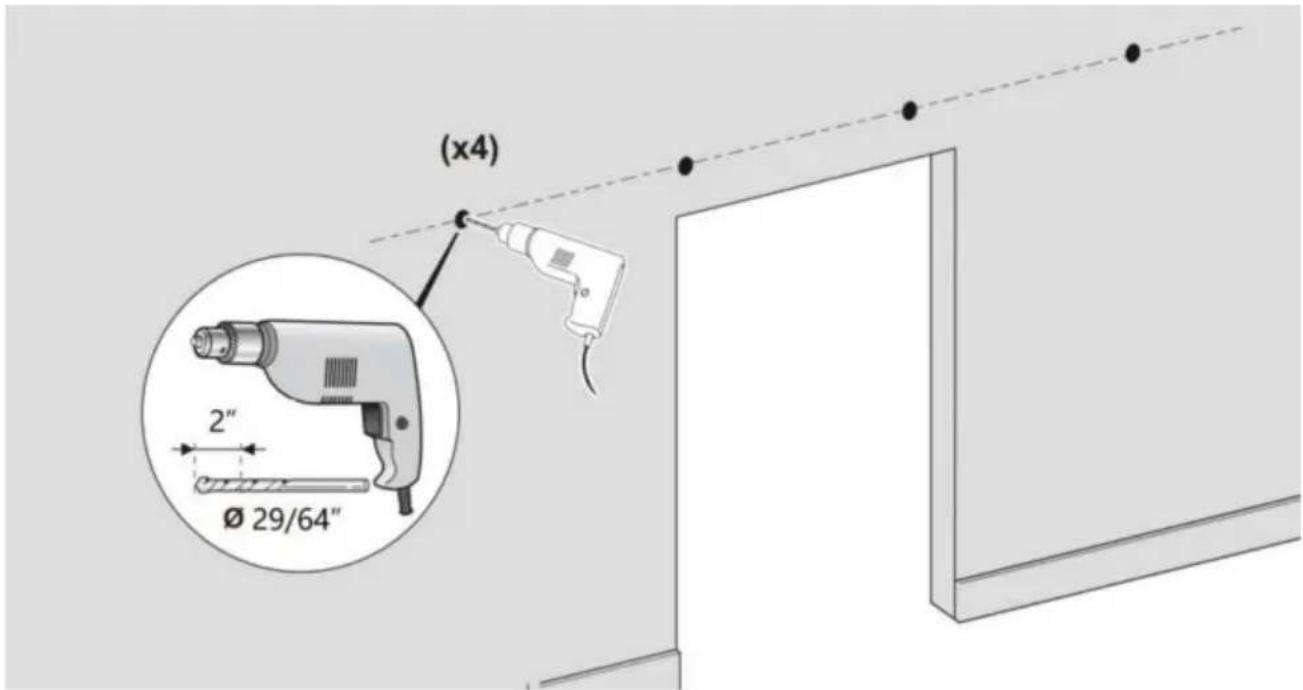

2.1. Wywierć otwór o średnicy Φ29/64" w oznaczonym miejscu i głębokości 2 cali;

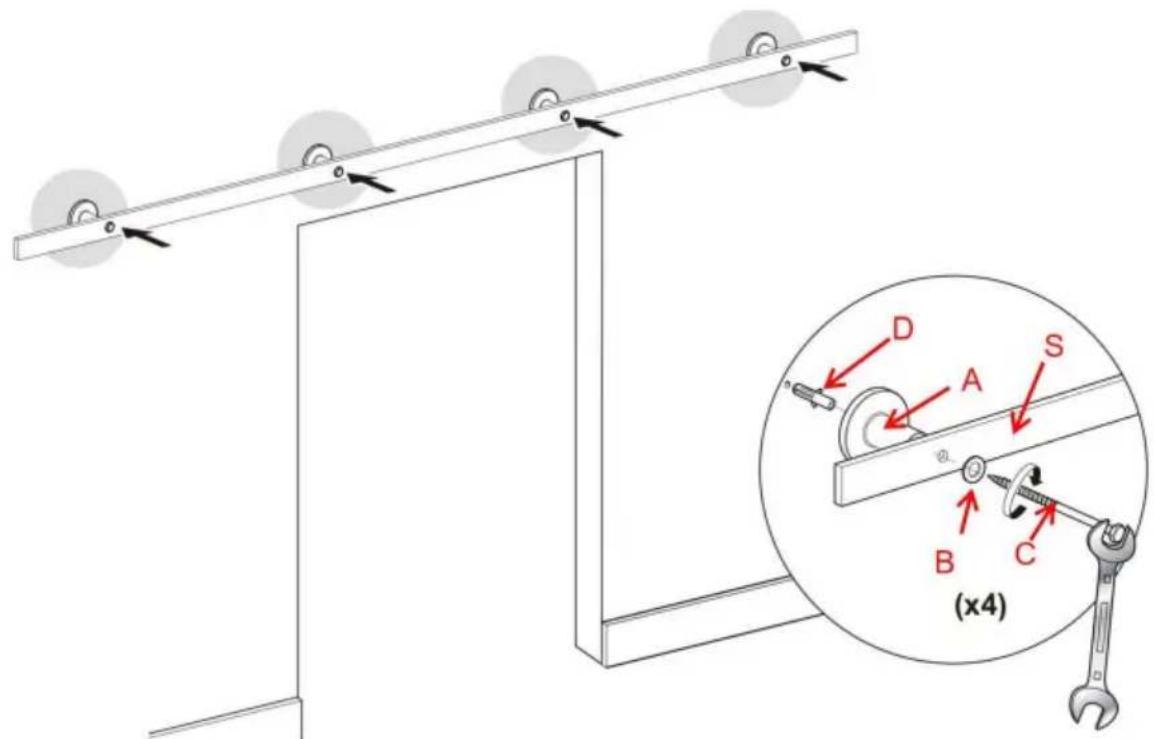

Krok 3: Zamontuj szynę prowadzącą

3.1. Zamontuj plastikową śrubę rozporową D w otworach w ścianie betonowej

Najpierw użyj śruby P, przełoż ją przez podkładki B, szynę S i przekładkę ścienną A, a na koniec zamocuj plastikową śrubę rozporową D.

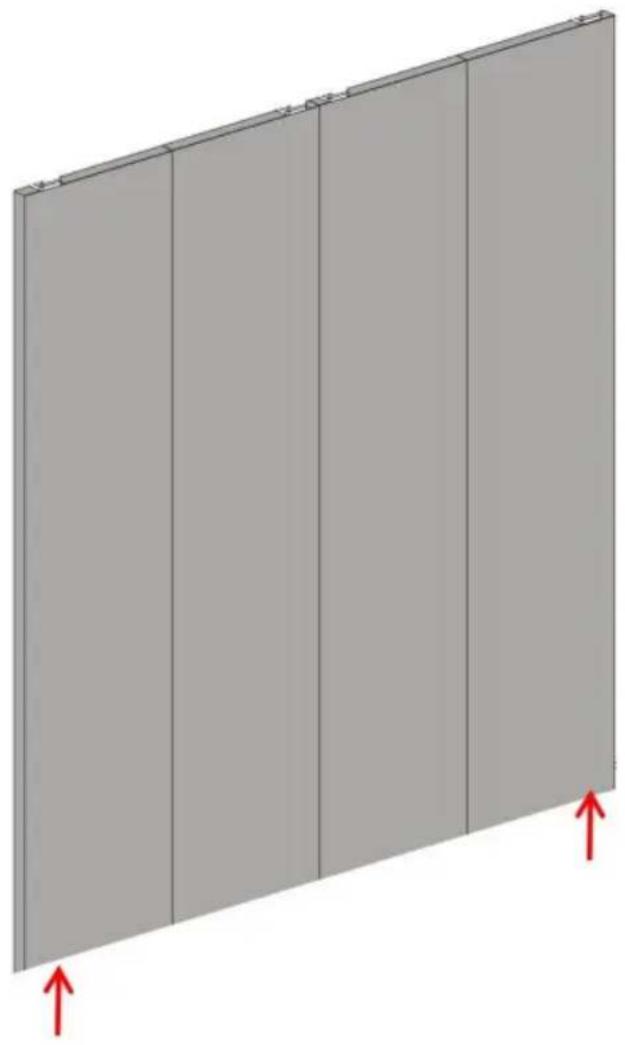

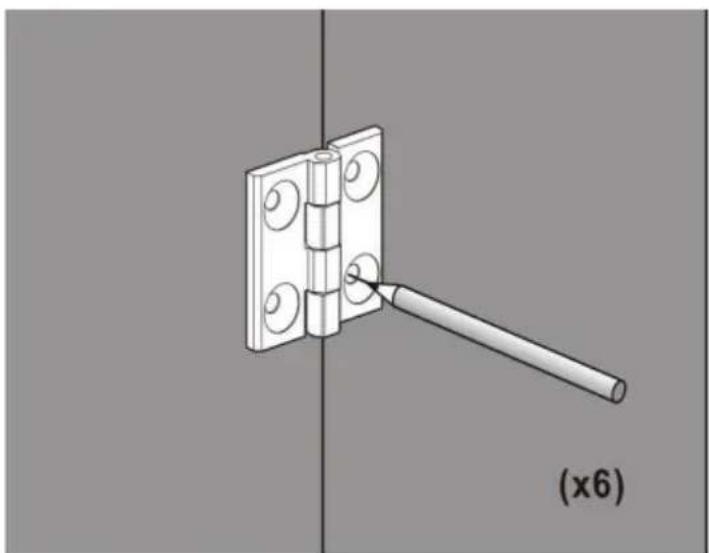

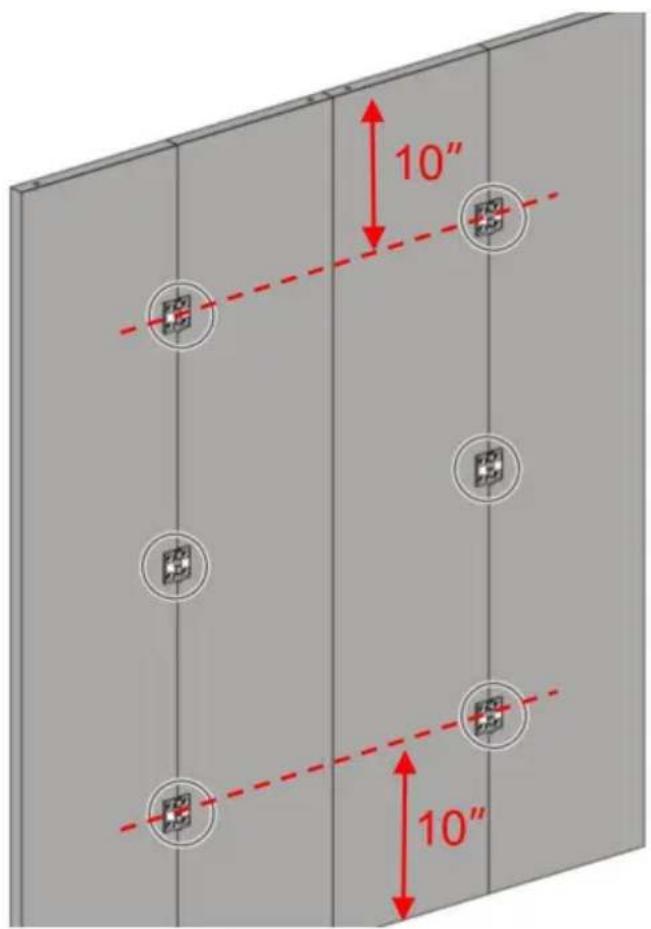

4.1. Najpierw połącz drzwi ze sobą, wywierć otwór w kształcie litery L w drzwiach, aby określić położenie śruby i zaznaczyć, a na końcu wywierć otwór o średnicy Φ3/16" i głębokości 1 cala.
4.2. Śruba M mocuje zawiasy drzwi składanych L do drzwi. Zakończ montaż drzwi.

10" 10"

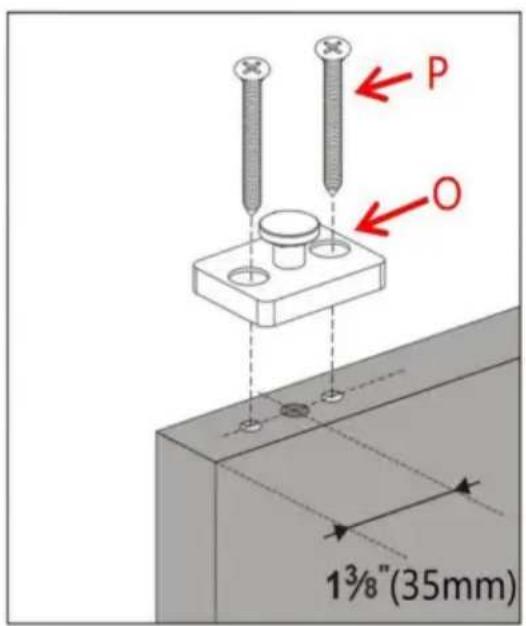

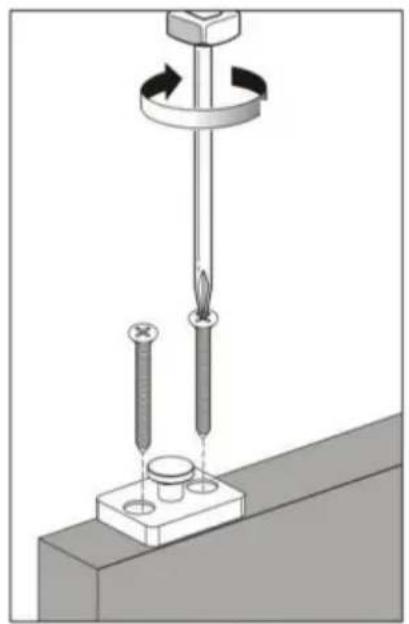

Używając śruby P, zamontuj 4-rolkową obrotową podstawę O na górze drzwi. Środek obrotowej podstawy O będzie znajdował się 35 mm od krawędzi drzwi.

P O 1¾"(35mm)

6.1. Wywierć otwory o głębokości 23 mm po obu stronach drzwi wiertłem Φ19/32". Środek otworu będzie znajdował się w odległości 35 mm od krawędzi drzwi.
6.2.Włóż 2 tuleje I do otworu

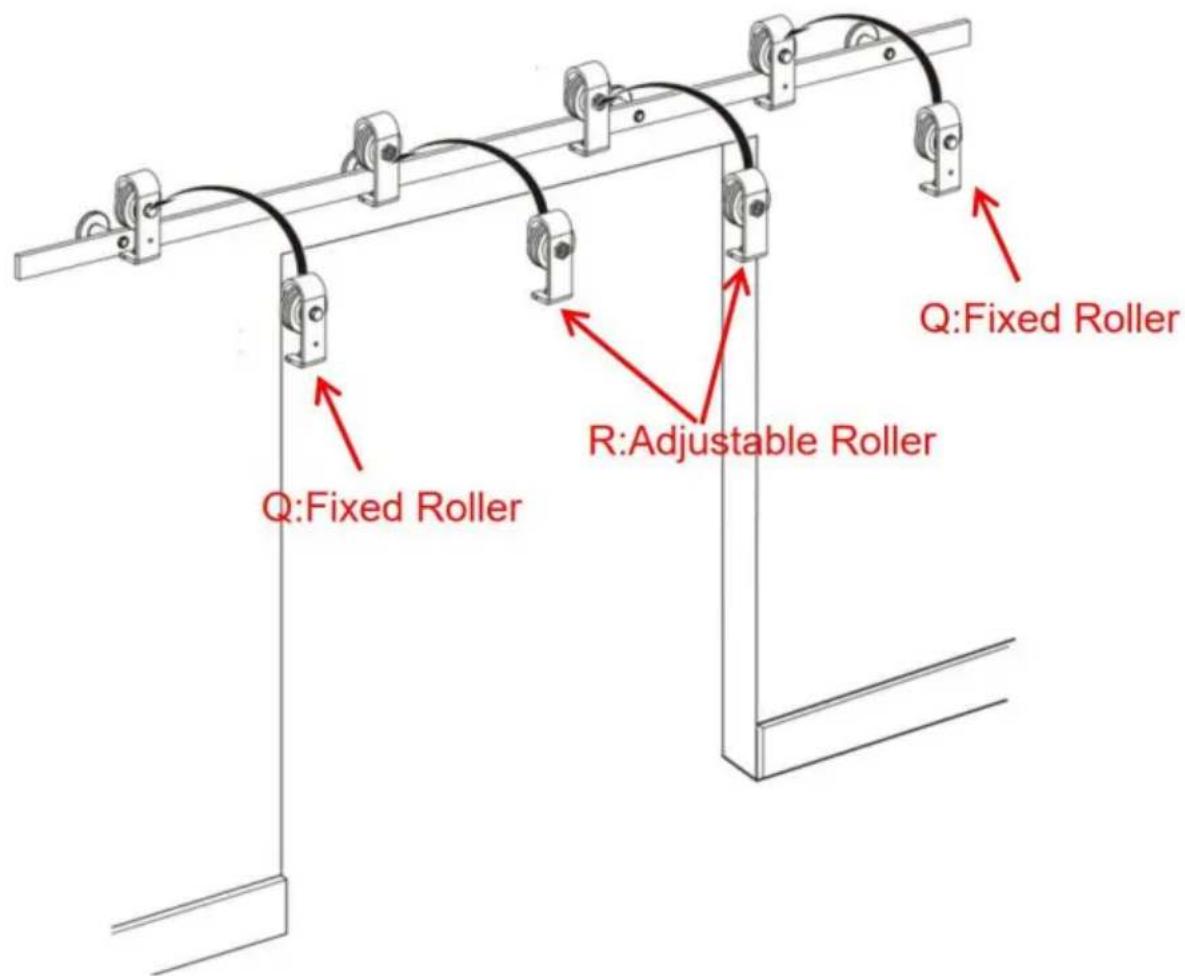

7.1. Zawieś stałą rolkę Q i regulowaną rolkę R na szynie

Q:Fixed Roller R:Adjustable Roller Q:Fixed Roller

Krok 8

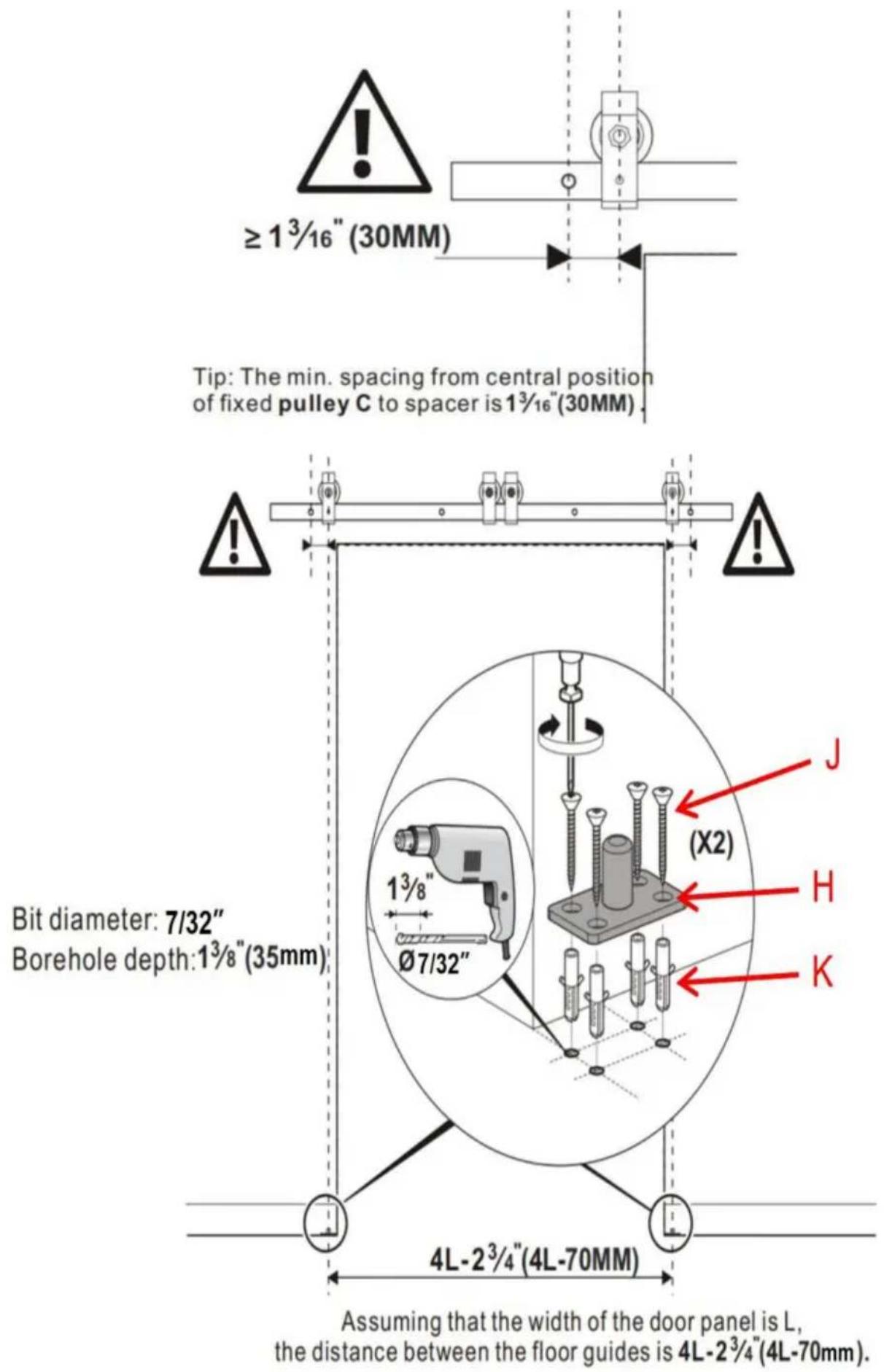

8.1. Zamontuj dwie dolne płyty obrotowe H. Zakładając, że szerokość pojedynczych drzwi wynosi L, odległość między środkami dwóch H wynosi 4L-70 mm; odległość środka dolnej płyty obrotowej H od ściany wynosi 47,6 mm; 8.2.

Zaznaczono cztery punkty nad ziemia, w których należy wykonać otwory przelotowe dolnej płyty obrotowej H. Wywierć otwory o głębokości 35 mm w oznaczonym miejscu wiertłem Φ7/32", a następnie włóż w otwory plastikowe kołki rozpor

8.3.Przymocuj dolną płytę obrotową H do podłogi za pomocą śruby J.

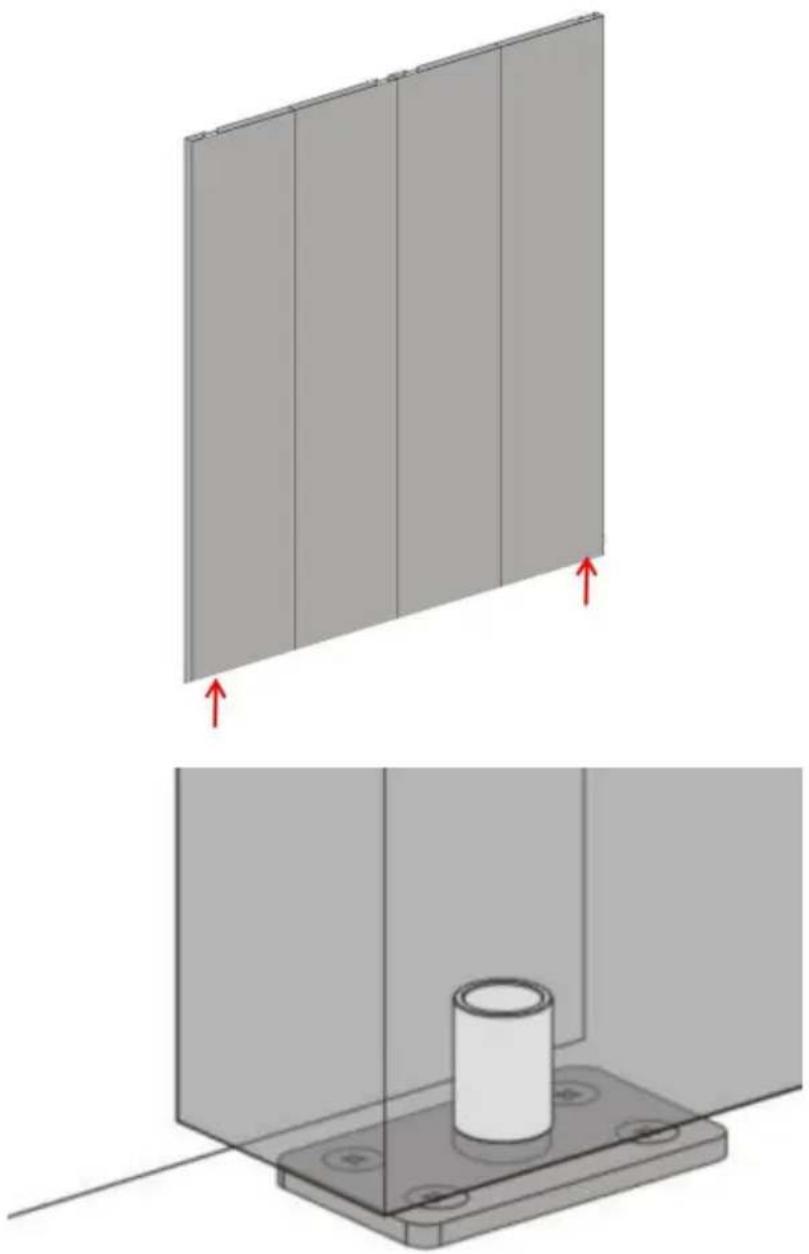

Włóż dwie tuleje I na dole drzwi do dwóch dolnych płyt obrotowych H na podłodze.

10.1. Odkreć śrubę ustalającą znajdującą się z boku rolki stałej.

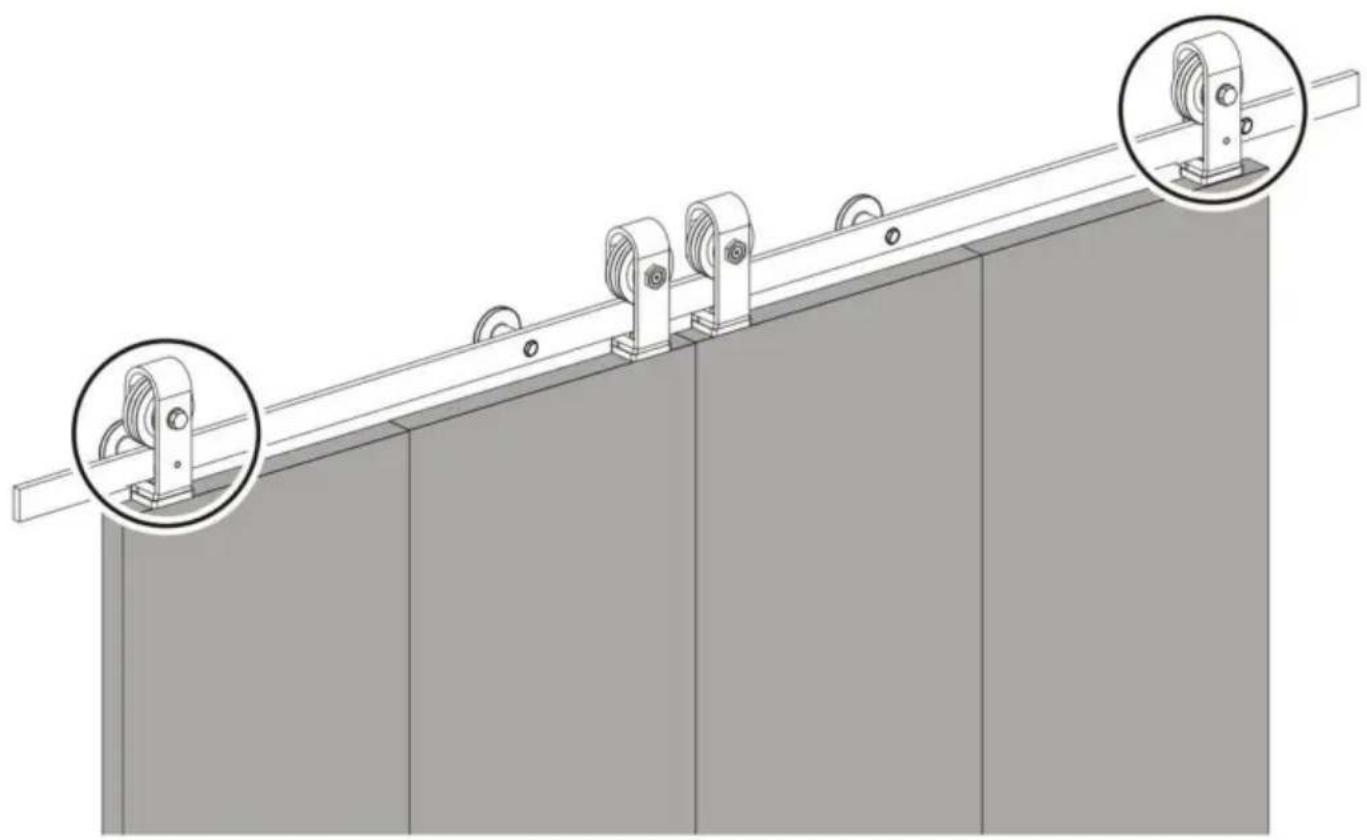

10.2. Założ drzwi na tuleję I; Zaczep obrotową podstawę rolkową O na górze drzwi za pomocą rolki stałej. 10.3. Dokręć śruby ustalające,

aby zablokować rolkę stałą na obrotowej podstawie rolkowej O.

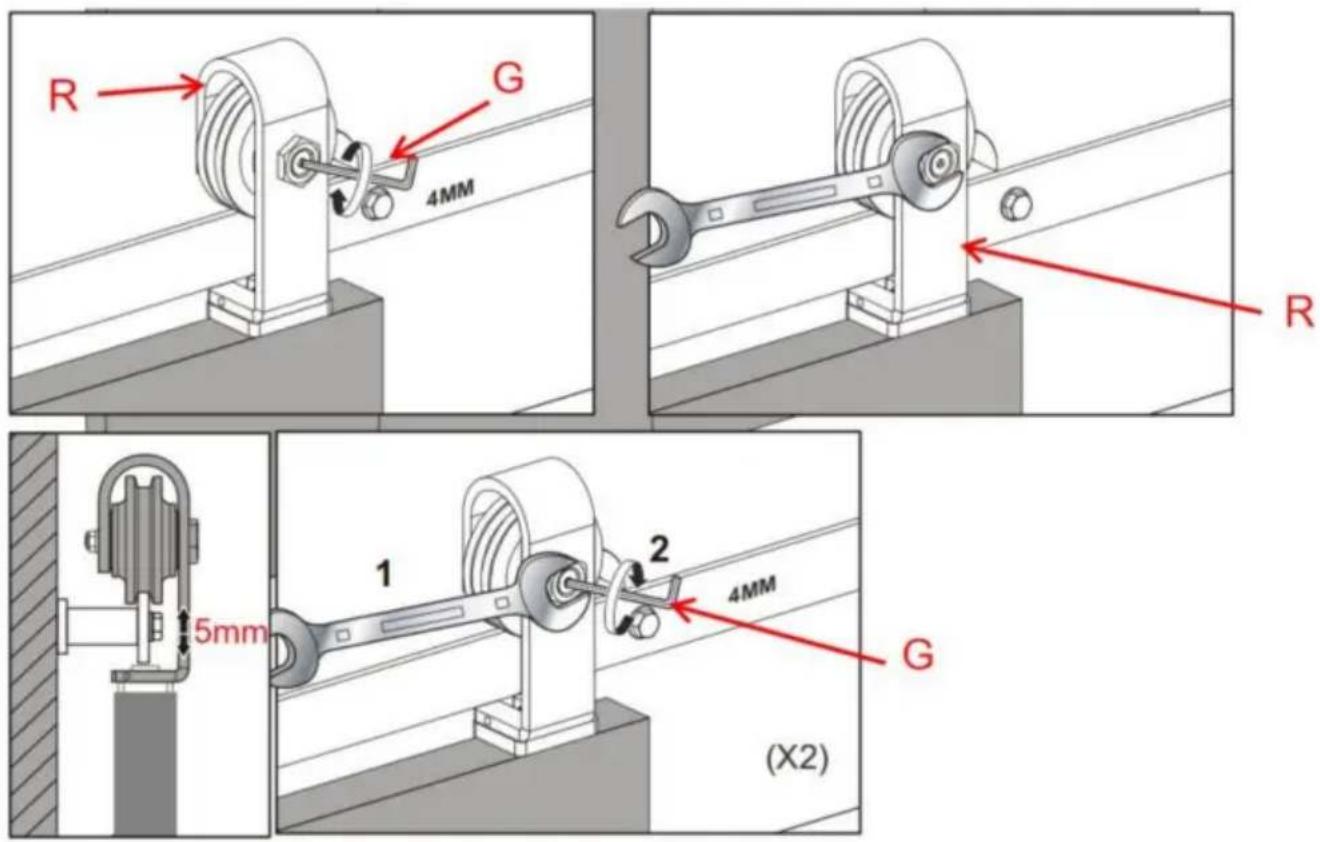

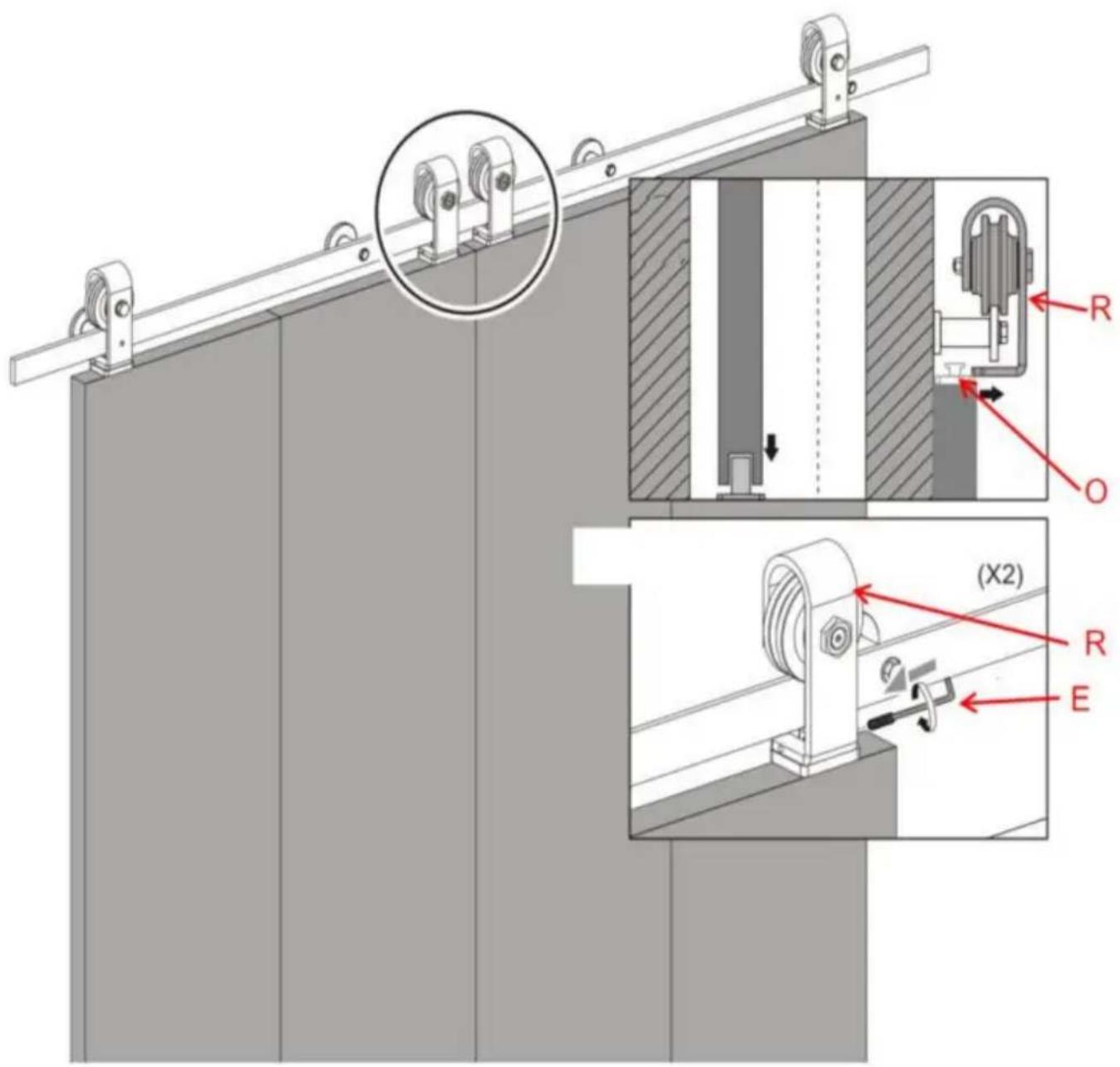

11.1. Zapoznaj się z krokiem 10, zamontuj rolkę regulowaną R w ten sam sposób, w jaki montuje: rolkę stałą Q.

11.2.Zastosuj się do poniższych wskazówek i dostosuj wysokość regulowanej rolki R do odpowiedniej pozycji.Upewnij się, że wysokość lewych i prawych drzwi znajduje się na tym samym poziom Wysokość drzwi można regulować w zakresie około 5 mm

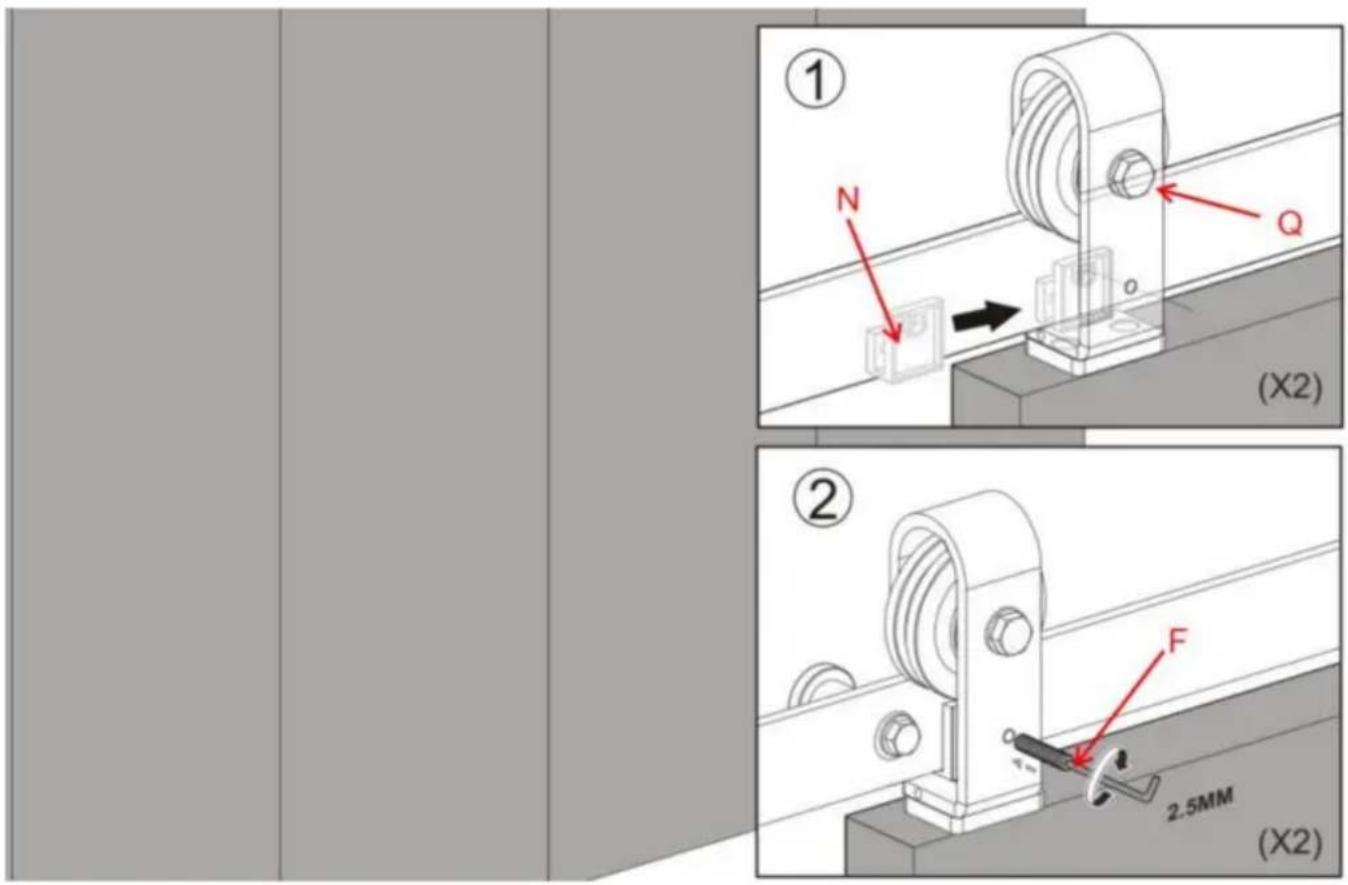

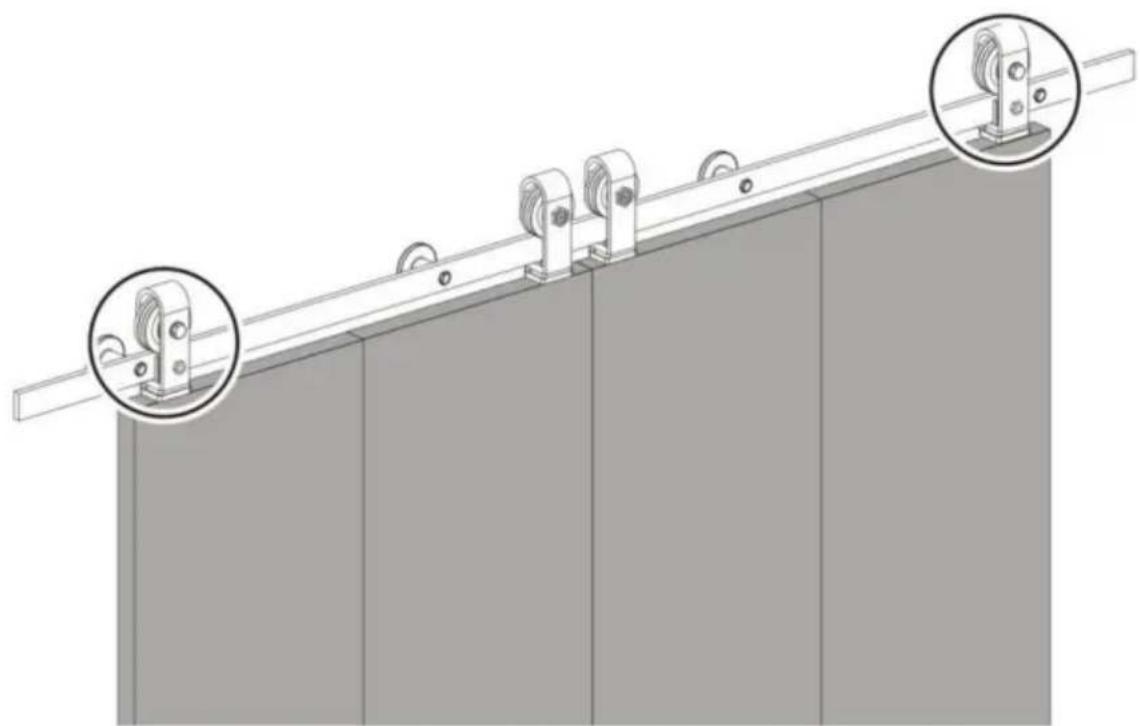

Zamontuj stały wspornik blokady rolki N.

12.1. Przesuń stały wspornik blokady rolki N na szynę za śrubą ustalającą znajduje się z przodu rolki stałej Q.
12.2. Za pomocą dołączonego klucza imbusowego F dokręć śruby ustalające z tyłu stałego wspornika blokady rolkowej N.
12.3. Zablokuj rolkę stałą Q na szynie, dokręcając długą śrubę ustalającą przez stały uchwyt blokady paska rolkowego i do szyny. 12.4.dokręć nakrętkę sześciokątną do tej śruby ustalającej.

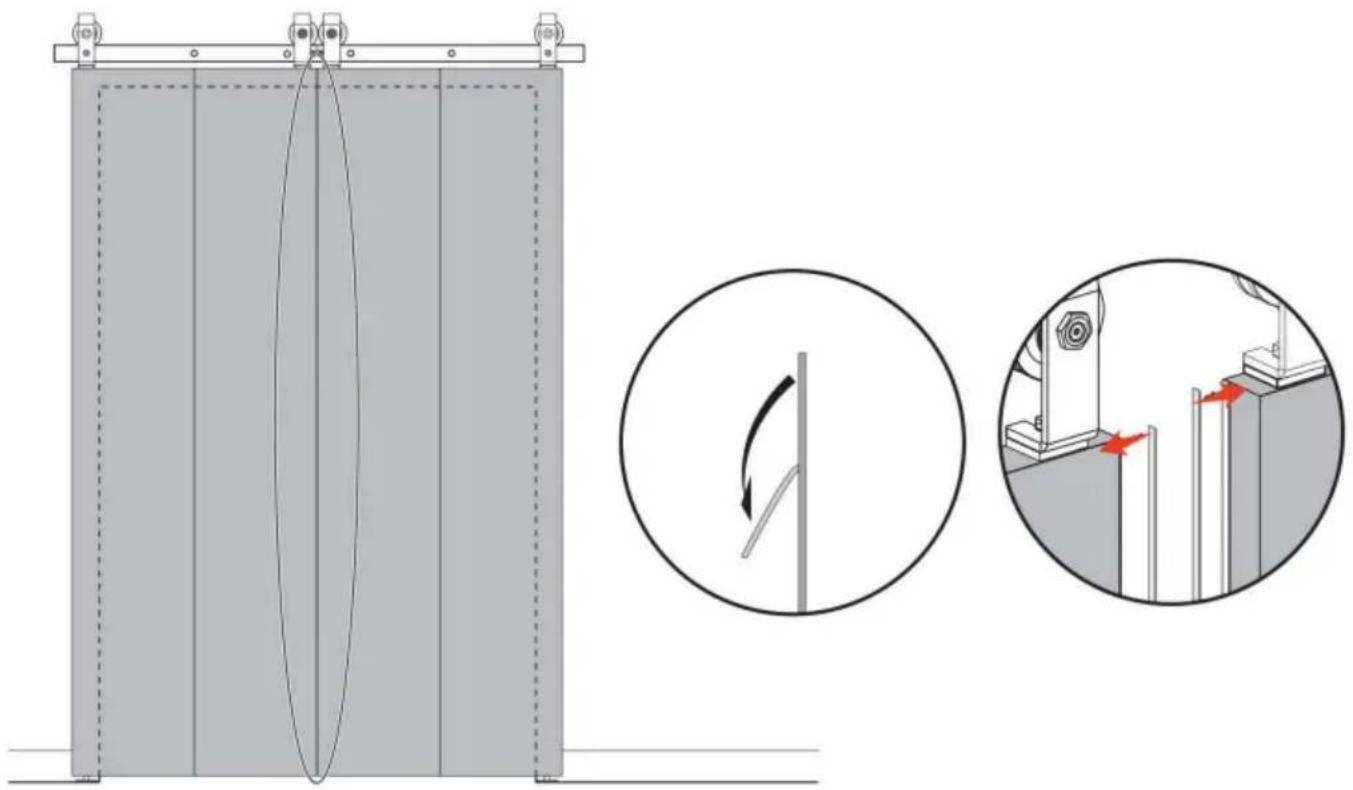

Przyklej pasek antykolizyjny do drzwi. Aby zapobiec zbyt dużej szczelinie między drzwiami a drzwiami, przyklej go po przekątnej, jak pokazano poniżej.
