Typ produktu	Zawias szafkowy
Marka	Vevor
Model	PHS24501-50
Średnica misek	35 mm
Głębokość misek	10,5 mm
Kąt otwarcia	105°
Typ zakrycia	Zakrycie częściowe (1/2" / 12,7 mm)
Wykończenie	Niklowany
Maksymalne obciążenie dynamiczne	7,7 lb / 3,5 kg
Regulacje	2D (4 drogi): przód/tył ±1,8 mm, góra/dół ±2,0 mm
Zamykanie z tłumieniem	Tak, z hydraulicznym tłumieniem
Liczba sztuk w zestawie	50 zawiasów + 4 śruby 4x16 na zawias, 2 śruby 4x20 na zawias, dodatkowe nakrętki i śruby (opcjonalnie)
Materiał	Stal niklowana
Typ montażu	Montaż śrubowy, do ramy czołowej (face frame)
Zalecane zastosowanie	Drzwi szafek kuchennych, łazienkowych, mebli
Przybliżona waga jednostkowa	~0,15 kg (sam zawias)
Gwarancja	Gwarancja elektroniczna przez www.vevor.com/support

Często zadawane pytania - PHS24501-50 Vevor

Jak wyregulować zakrycie przednie/tylne zawiasu?

Użyj śruby regulacji przód/tył (oznaczenie D) znajdującej się na ramieniu zawiasu. Obróć ją zgodnie z ruchem wskazówek zegara, aby zwiększyć odstęp między drzwiami a ramą, lub przeciwnie, aby go zmniejszyć. Zakres regulacji wynosi ±1,8 mm.

Jak wyregulować wysokość drzwi (góra/dół)?

Użyj śruby regulacji góra/dół (oznaczenie E) znajdującej się na ramieniu. Obróć ją, aby przesunąć drzwi pionowo. Zakres wynosi ±2,0 mm.

Czy ten model nadaje się do szafki bez ramy (bez face frame)?

Nie, ten model jest przeznaczony do szafek z ramą czołową (face frame). W przypadku szafki bez ramy wybierz model PHS25201 (zawias do ramy) lub inny typ mocowany z boku.

Jaka jest średnica otworu do wywiercenia w drzwiach na miseczkę?

Średnica otworu wynosi 35 mm (Φ35). Głębokość otworu musi wynosić co najmniej 10,5 mm, aby pomieścić miseczkę.

Czy zawiasy są dostarczane ze śrubami montażowymi?

Tak, każdy zestaw zawiera śruby 4x16 do mocowania miseczki, śruby 4x20 do mocowania ramienia do ramy, a także dodatkowe nakrętki i śruby (opcjonalnie w zależności od modelu).

Czy mogę użyć tych zawiasów na drzwiach z litego drewna?

Tak, nadają się do drzwi z litego drewna, MDF lub płyty wiórowej, pod warunkiem że materiał jest wystarczająco gruby, aby pomieścić śrubę i miseczkę (zalecana minimalna grubość: 16 mm).

Jak zamontować zawias na drzwiach?

Wywieć otwór o średnicy 35 mm w żądanym miejscu. Włóż miseczkę do otworu i zamocuj ją za pomocą dostarczonych śrub 4x16. Następnie przymocuj ramię do ramy szafki za pomocą śrub 4x20. Regulacje wykonuje się po montażu.

Czy zamykanie z tłumieniem działa z obu stron?

Nie, funkcja tłumienia jest jednokierunkowa: spowalnia zamykanie drzwi, ale nie działa podczas otwierania.

Jakie jest maksymalne zalecane obciążenie na zawias?

Maksymalne obciążenie dynamiczne wynosi 7,7 lb (3,5 kg) na zawias. W przypadku standardowych drzwi użyj dwóch zawiasów dla równomiernego rozłożenia obciążenia.

Gdzie znaleźć gwarancję i pomoc techniczną?

Odwiedź www.vevor.com/support, aby zarejestrować produkt, pobrać instrukcję i skontaktować się z pomocą techniczną. Gwarancja jest elektroniczna.

INSTRUKCJA OBSŁUGI PHS24501-50 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

ZAWIASY DO SZAFEK

MODEL: PHS25101-40/ PHS23701-40/PHS25101-50 /PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20 /PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez as stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas ślone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Zawiasy do szafek

MODEL: MODEL: PHS25101-40/ PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramow

LISTA PARAMETRÓW

Φ35 ZACISK NA JEDNORAZOWE HYDRAULICZNE ZAWIASY BUFOROWANE

Model	PHS23601
Średnica kubka	35
Głębokość kubka	10.6
Wzór kubka	45
Otwór	100°
Skończyć	Niklowany
(K)	5
Narzuta	Pełna nakładka
Maksymalne obciążenie dynamiczne (funty/kg)	16,5/7,5

Lista części
Kod	Zdjęcie	Nazwa	PHS23601-60
1		ZAWIASY	60
2		4*16ŚRUBY	12*30=360

Φ35 MOCOWANE NA JEDNORAZOWYCH KRÓTKICH RAMIONACH BUFOROWO-HYDRAULICZNE ZAWIASY

Model	PHS25001
Średnica kubka	35
Głębokość kubka	10.6
Wzór kubka	45
Otwór	100°
Skończyć	Niklowany
Narzuta	Pełna nakładka
(K)	5
Maksymalne obciążenie dynamiczne (funty/kg)	7,7/3,5

Lista części
Kod	Zdjęcie	Nazwa	PHS25001-60
1		ZAWIASY	60
2		4*16ŚRUBY	8*30=240
3		ORZECHY(Fakultatywny)	4*30=120
4		ŚRUBY(Fakultatywny)	4*30=120

Φ35 ZACISK JEDNORAZOWY (3D) SZEŚCIOKROTNY REGULOWANY HYDRAULICZNY ZAWIASY BUFOROWANE

Model	PHS23701
Średnica kubka	35
Głębokość kubka	10.6
Wzór kubka	45
Otwór	100
Skończyć	Niklowany
Narzuta	5
(K)	Pełna nakładka
Maksymalne obciążenie dynamiczne (funty/kg)	16,5/7,5

Lista części
Kod	Zdjęcie	Nazwa	PHS23701-50	PHS23701-40
1		ZAWIASY	50	40
2		4*16ŚRUBAS	10*25=250 10*20=200

Φ35 ZACISK JEDNORAZOWY (2D) CZTEROROKIERUNKOWY REGULOWANY HYDRAULICZNY ZAWIASY BUFOROWANE

Model	PHS25101
Średnica kubka	35
Głębokość kubka	10.6
Wzór kubka	45
Otwór	100
Skończyć	Niklowany
Narzuta	5
(K)	Pełna nakładka
Maksymalne obciążenie dynamiczne (funty/kg)	16,5/7,5

Lista części
Kod	Zdjęcie	Nazwa	PHS25101-50	PHS25101-40
1		ZAWIASY	50	40
2		4*16ŚRUBA 8*20=168*25=200S

Φ35(3D) SZEŚCIOKĄTNIE REGULOWANE ZAWIASY RAMY OKIENNEJ Z MIĘKKIM ZAMYKANIEM

Model	PHS25201
Średnica kubka	35
Głębokość kubka	10,5
Wzór kubka	45
Otwór	105
Skończyć	Niklowany
Narzuta	3
(K)	1/2" / 12,7
Maksymalne obciążenie dynamiczne (funty/kg)	7,7/3,5

Lista części
Kod Obrazkowy	Nazwa	PHS25201-60	PHS25201-30	PHS25201-20
1		ZAWIASY	60	40	20
2		4*16ŚRUBY	6*30=180 6*15=90	6*10=60
3		4*20ŚRUBY	2*30=60	2*15=30	2*10=20
3		ORZECHY(Fakultatywny)	4*30=120 4*15=60	4*10=40
4		ŚRUBY(Fakultatywny)	4*30=120 4*15=60	4*10=40

Φ35(2D)CZTEROKIERUNKOWA REGULOWANA RAMKA Z MIĘKKĄ DOMYKAJĄCĄ SIĘ TWARZĄ ZAWIASY

Model	PHS24501
Średnica kubka	35
Głębokość kubka	10,5
Wzór kubka	45
Otwór	105°
Skończyć	Niklowany
Narzuta	3
(K)	1/2" / 12,7
Maksymalne obciążenie dynamiczne (funty/kg)	7,7 / 3,5

Lista części
Kod	Zdjęcie	Nazwa PHS	24501-50 PHS24501-40
1		ZAWIASY	50	40
2		4*16ŚRUBY	4*25=150	4*20=120
3		4*20ŚRUBY	2*25=50	2*20=40
4		ORZECHY(Fakultatywny)	4*25=100	4*20=80
		ŚRUBY(Fakultatywny)	4*25=100	4*20=805

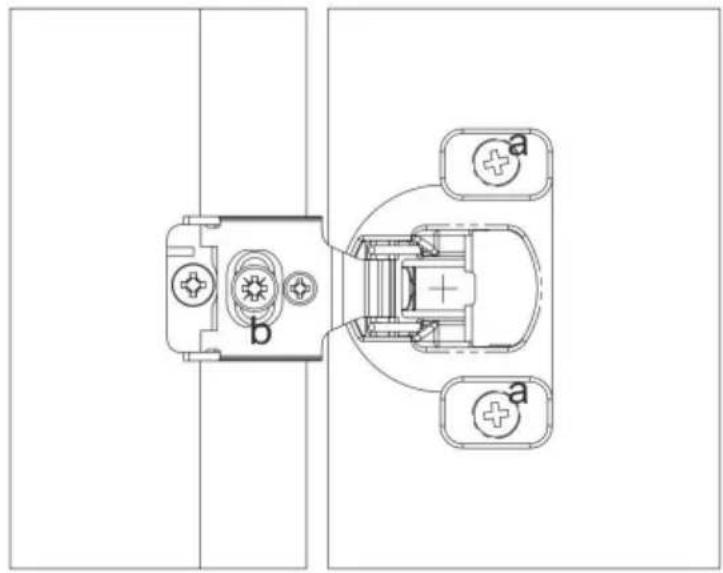

DZIAŁANIE

Φ35(3D) SZEŚCIOKĄTNIE REGULOWANE ZAWIASY RAMY OKIENNEJ Z MIĘKKIM ZAMYKANIEM

Nakładka C (lewa/prawa)

Regulacja: ±1,8 mm D

Overlay (przód/tył)

Regulacja: ±2,0 mm E

Nakładka (góra/dół)

Regulacja: ±1,5 mm

Instrukcje instalacji

Φ35(2D)CZTEROKIERUNKOWA REGULOWANA RAMKA Z MIĘKKĄ DOMYKAJĄCĄ SIĘ TWARZĄ ZAWIASY

Nakładka C (lewa/prawa)

Regulacja: ±1,8 mm D

Overlay (przód/tył)

Regulacja: ±2,0 mm

Instrukcje instalacji

Nakładka C (lewa/prawa)

Regulacja: ±1,0 mm D

Nakładka (przód/tył)

Regulacja: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Φ35 ZACISK NA JEDNORAZOWE HYDRAULICZNE ZAWIASY BUFOROWANE

Nakładka C (lewa/prawa)

Regulacja: ±1,0 mm D

Nakładka (przód/tył)

Regulacja: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

Nakładka C (lewa/prawa)

Regulacja: ±1,0 mm D

Nakładka (przód/tył)

Regulacja: ±3,0 mm E

Nakładka (góra/dół)

Regulacja: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Nakładka C (lewa/prawa)

Regulacja: ±1,0 mm D

Nakładka (przód/tył)

Regulacja: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19
