Type de produit	Charnière d'armoire
Marque	Vevor
Modèle	PHS24501-50
Diamètre de la coupelle	35 mm
Profondeur de la coupelle	10,5 mm
Angle d'ouverture	105°
Type de recouvrement	Recouvrement partiel (1/2" / 12,7 mm)
Finition	Nickelé
Charge dynamique max.	7,7 lb / 3,5 kg
Réglages	2D (4 voies) : avant/arrière ±1,8 mm, haut/bas ±2,0 mm
Fermeture amortie	Oui, à ressort hydraulique
Nombre de pièces par lot	50 charnières + 4 vis 4x16 par charnière, 2 vis 4x20 par charnière, écrous et vis supplémentaires (facultatif)
Matériau	Acier nickelé
Type de montage	Montage par vis, pour cadre de face (face frame)
Usage recommandé	Portes d'armoires de cuisine, salle de bain, mobilier
Poids unitaire approximatif	~0,15 kg (charnière seule)
Garantie	Garantie électronique via www.vevor.com/support

FOIRE AUX QUESTIONS - PHS24501-50 Vevor

Comment ajuster la superposition avant/arrière de la charnière ?

Utilisez la vis de réglage avant/arrière (repère D) située sur le bras de la charnière. Tournez-la dans le sens horaire pour augmenter l'espace entre la porte et le cadre, ou antihoraire pour le réduire. La plage de réglage est de ±1,8 mm.

Comment régler la hauteur de la porte (haut/bas) ?

Utilisez la vis de réglage haut/bas (repère E) située sur le bras. Tournez-la pour déplacer la porte verticalement. La plage est de ±2,0 mm.

Ce modèle convient-il pour une armoire sans cadre (sans face frame) ?

Non, ce modèle est conçu pour les armoires avec cadre de face (face frame). Pour une armoire sans cadre, choisissez plutôt le modèle PHS25201 (charnière cadre) ou un autre type à fixer sur le côté.

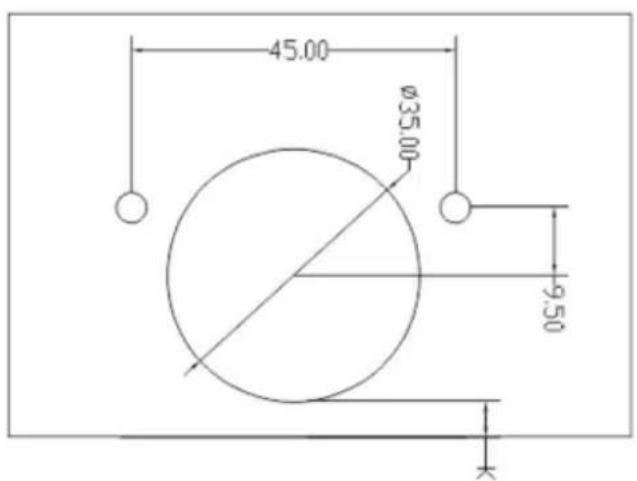

Quel est le diamètre du trou à percer dans la porte pour la coupelle ?

Le diamètre du trou est de 35 mm (Φ35). La profondeur du trou doit être d'au moins 10,5 mm pour loger la coupelle.

Les charnières sont-elles livrées avec les vis de montage ?

Oui, chaque lot inclut des vis 4x16 pour la fixation de la coupelle, des vis 4x20 pour la fixation du bras sur le cadre, ainsi que des écrous et vis supplémentaires (facultatifs selon le modèle).

Puis-je utiliser ces charnières sur une porte en bois massif ?

Oui, elles conviennent aux portes en bois massif, MDF ou aggloméré, à condition que le matériau soit suffisamment épais pour recevoir la vis et la coupelle (épaisseur minimale recommandée : 16 mm).

Comment installer la charnière sur la porte ?

Percez un trou de 35 mm de diamètre à l'emplacement souhaité. Insérez la coupelle dans le trou et fixez-la avec les vis 4x16 fournies. Ensuite, fixez le bras sur le cadre de l'armoire à l'aide des vis 4x20. Les réglages s'effectuent après montage.

La fermeture amortie fonctionne-t-elle des deux côtés ?

Non, la fonction amortie est unidirectionnelle : elle ralentit la fermeture de la porte, mais n'agit pas lors de l'ouverture.

Quelle est la charge maximale recommandée par charnière ?

La charge dynamique maximale est de 7,7 lb (3,5 kg) par charnière. Pour une porte standard, utilisez deux charnières pour une répartition équilibrée.

Où trouver la garantie et l'assistance technique ?

Rendez-vous sur www.vevor.com/support pour enregistrer votre produit, télécharger la notice et contacter le support technique. La garantie est électronique.

MODE D'EMPLOI PHS24501-50 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

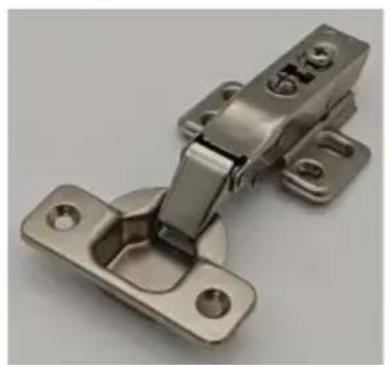

CHARNIÈRES D'ARMOIRE

MODÈLE : PHS25101-40/PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Charnières d'armoire

MODÈLE : MODÈLE : PHS25101-40/ PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

LISTE DES PARAMÈTRES

Φ35 CHARNIÈRES HYDRAULIQUES À CLIP UNIDIRECTIONNELLES

Modèle	PHS23601
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
(K)	5
Recouvrir	Superposition complète
Charge dynamique max.(livres/kg)	16,5/7,5

Liste des pièces
Code	Image	Nom	PHS23601-60

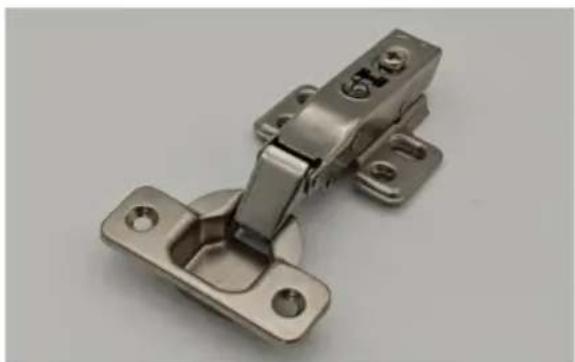

1		CHARNIÈRES	60
2		4*16VIS	12*30=360

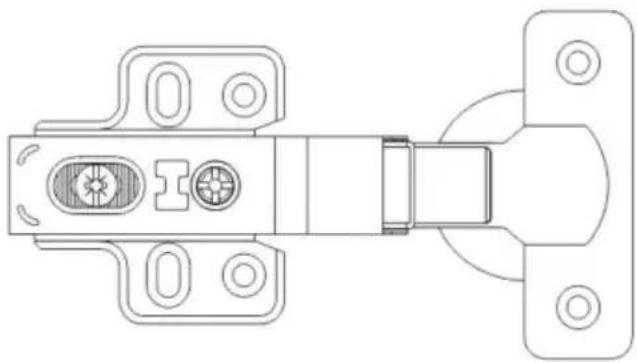

Φ35 FIXE SUR UN SENS BRAS COURTS TAMPON HYDRAULIQUE

CHARNIÈRES

Modèle	PHS25001
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
Recouvrir	Superposition complète
(K)	5
Charge dynamique max.(livres/kg)	7,7/3,5

Liste des pièces
Code	Image	Nom	PHS25001-60
1		CHARNIÈRES	60
2		4*16VIS	8*30=240
3		NOIX(Facultatif)	4*30=120
4		VIS(Facultatif)	4*30=120

Φ35 CLIP ON UNIQUE (3D) SIX VOIES RÉGLABLES HYDRAULIQUES CHARNIÈRES TAMPONNANTES

Modèle	PHS23701
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
Recouvrir	5
(K)	Superposition complète
Charge dynamique max.(livres/kg)	16,5/7,5

Liste des pièces
Code	Image	Nom	PHS23701-50	PHS23701-40
1		CHARNIÈRES	50	40
2		4*16VIS 10*25=250 S	10*20=200

Φ35 CLIP SUR UNE VOIE (2D) QUATRE VOIES RÉGLABLE HYDRAULIQUE CHARNIÈRES TAMPONNANTES

Modèle	PHS25101
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
Recouvrir	5
(K)	Superposition complète
Charge dynamique max.(livres/kg)	16,5/7,5

Liste des pièces
Code	Image	Nom	PHS25101-50	PHS25101-40
1		CHARNIÈRES	50	40
2		4*16VIS 8*25=200S		8*20=160

Φ35(3D) CHARNIÈRES DE CADRE À FERMETURE DOUCE RÉGLABLES À SIX VOIES

Modèle	PHS25201
Diamètre de la tasse	35
Profondeur de la tasse	10.5
Modèle de tasse	45
Ouverture	105°
Finition	Nickelé
Recouvrir	3
(K)	1/2” / 12,7
Charge dynamique max.(livres/kg)	7,7/3,5

Liste des pièces
Image de code		Nom	PHS25201-60	PHS25201-30	PHS25201-20
1		CHARNIÈRES	60	40	20
2		4*16VIS	6*30=180 6*	15=90	6*10=60
3		4*20VIS	2*30=60	2*15=30	2*10=20
3		NOIX(Facultatif)	4*30=120 4*	15=60	4*10=40
4		VIS(Facultatif)	4*30=120 4*	15=60	4*10=40

CADRE DE FACE À FERMETURE DOUCE RÉGLABLE À QUATRE VOIES Φ35(2D)

CHARNIÈRES

Modèle	PHS24501
Diamètre de la tasse	35
Profondeur de la tasse	10.5
Modèle de tasse	45
Ouverture	105°
Finition	Nickelé
Recouvrir	3
(K)	1/2” / 12,7
Charge dynamique max.(livres/kg)	7,7 / 3,5

Liste des pièces
Code	Image	Nom PHS24501-50 PHS24501-40
1		CHARNIÈRES	50	40
2		4*16VIS	4*25=150	4*20=120
3		4*20VIS	2*25=50	2*20=40
4		NOIX(Facultatif)	4*25=100	4*20=80

5 4*25=100

VIS(Facultatif)

4*20=80

OPÉRATION

Φ35(3D) CHARNIÈRES DE CADRE À FERMETURE DOUCE RÉGLABLES À SIX VOIES

Réglage : ± 1,8 mm de

superposition en D (avant/arrière)

Réglage : ± 2,0 mm de

superposition E (haut/bas)

Réglage : ±1,5 mm

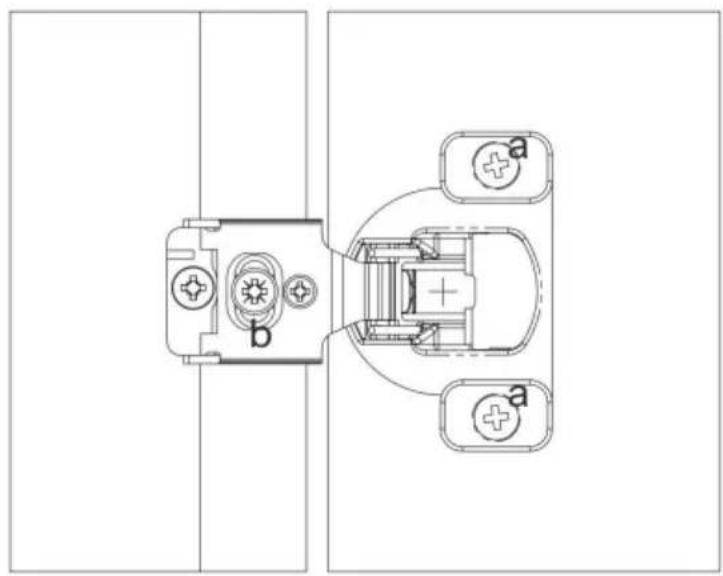

Instructions d'installation

CADRE DE FACE À FERMETURE DOUCE RÉGLABLE À QUATRE VOIES Φ35(2D) CHARNIÈRES

Réglage : ± 1,8 mm de

superposition en D (avant/arrière)

Réglage : ± 2,0 mm

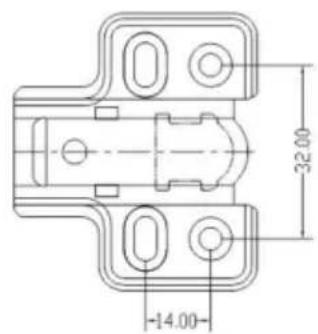

Instructions d'installation

4*20 SCREWS

4*16 SCREWS

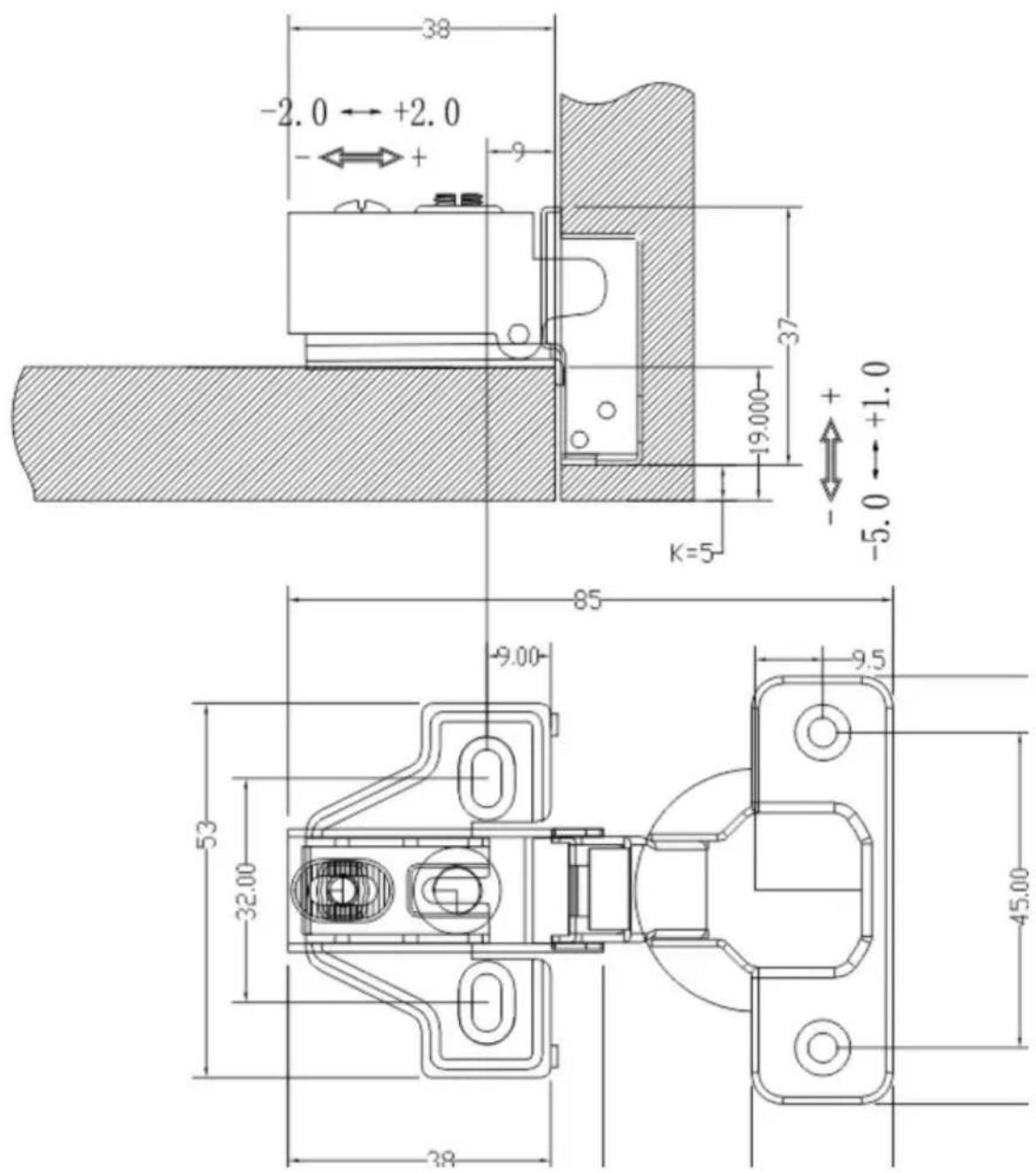

Φ35 FIXE SUR UN SENS BRAS COURTS TAMPON HYDRAULIQUE

CHARNIÈRES

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 2,0 mm

H\K	3	4	5	6
0	16	17	18	19

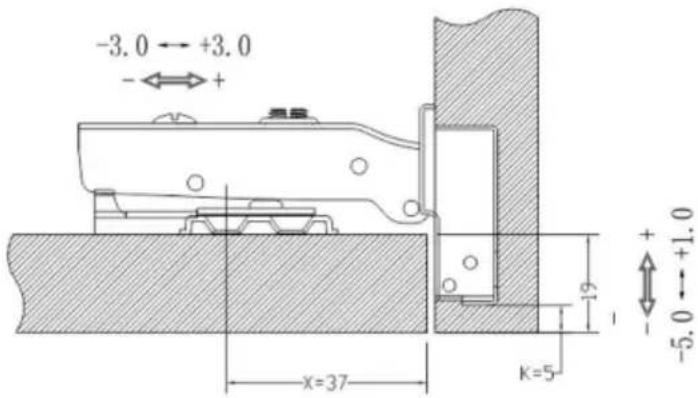

Φ35 CHARNIÈRES HYDRAULIQUES À CLIP UNIDIRECTIONNELLES

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 3,0 mm E

Overlay (haut/bas)

Réglage : ± 2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 3,0 mm

H\K	3	4	5	6
0	16	17	18	19
