PHS25201-60 - Quincaillerie Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Charnière d'armoire à fermeture douce
Marque	Vevor
Modèle	PHS25201-60
Diamètre de la tasse	35 mm
Profondeur de la tasse	10,5 mm
Ouverture	105°
Finition	Nickelé
Recouvrement (superposition)	1/2" (12,7 mm) / K=5
Charge dynamique maximale	7,7 lb / 3,5 kg
Réglages	6 voies (3D) : avant/arrière ±1,8 mm, haut/bas ±2,0 mm, profondeur ±1,5 mm
Contenu du lot	60 charnières, vis 4x16 (180), vis 4x20 (60), écrous (120), vis supplémentaires (120)
Type de montage	À clip (Clip-on) sur cadre
Fonction principale	Fermeture douce et amortie des portes d'armoire
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; éviter les produits abrasifs
Sécurité	Installation par un professionnel recommandée ; respecter les charges maximales
Pièces détachées disponibles	Vis, écrous et charnières individuelles (référence Vevor)
Garantie	Certificat de garantie électronique sur www.vevor.com/support
Marque	Vevor
Pays d'origine	Importé par Sanven Technology Ltd. (États-Unis)

FOIRE AUX QUESTIONS - PHS25201-60 Vevor

Quel est le diamètre de perçage nécessaire pour la tasse ?

Le diamètre de perçage doit être de 35 mm pour loger la tasse de la charnière.

Comment régler la superposition de la charnière ?

Utilisez les vis de réglage pour ajuster la superposition avant/arrière (D) de ±1,8 mm, haut/bas (E) de ±2,0 mm et profondeur de ±1,5 mm.

Quelle est la charge maximale supportée par une charnière ?

La charge dynamique maximale est de 7,7 lb (3,5 kg) par charnière.

La charnière convient-elle à une porte d'armoire à recouvrement ?

Oui, ce modèle est conçu pour un recouvrement de 1/2" (12,7 mm), correspondant à un recouvrement K=5.

Comment installer la charnière sur le cadre ?

Montez d'abord la platine sur le cadre avec les vis fournies, puis clipsez la charnière sur la platine. Réglez ensuite la position souhaitée.

Que faire si la fermeture douce ne fonctionne plus ?

Vérifiez que les vis de réglage ne sont pas trop serrées et que le mécanisme hydraulique n'est pas obstrué. Si le problème persiste, contactez le support Vevor.

Les charnières sont-elles livrées avec les vis de montage ?

Oui, le lot contient des vis 4x16, 4x20, des écrous et des vis supplémentaires pour le montage.

Quelle est la finition des charnières ?

Les charnières ont une finition nickelée, résistante à la corrosion.

Puis-je utiliser ces charnières pour des portes d'armoire en bois massif ?

Oui, mais assurez-vous que le poids de la porte ne dépasse pas 3,5 kg par charnière et que le perçage est adapté.

Où trouver le certificat de garantie ?

Le certificat de garantie électronique est disponible sur www.vevor.com/support après enregistrement du produit.

MODE D'EMPLOI PHS25201-60 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

CHARNIÈRES D'ARMOIRE

MODÈLE : PHS25101-40/PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

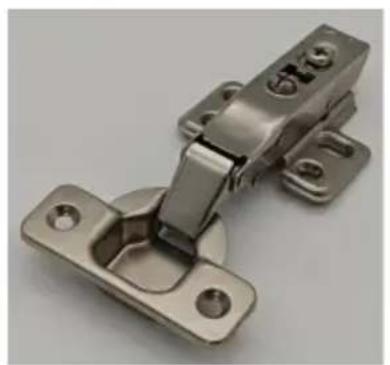

Charnières d'armoire

MODÈLE : MODÈLE : PHS25101-40/ PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

LISTE DES PARAMÈTRES

Φ35 CHARNIÈRES HYDRAULIQUES À CLIP UNIDIRECTIONNELLES

Modèle	PHS23601
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
(K)	5
Recouvrir	Superposition complète
Charge dynamique max.(livres/kg)	16,5/7,5

Liste des pièces
Code	Image	Nom	PHS23601-60
1		CHARNIÈRES	60
2		4*16VIS	12*30=360

Φ35 FIXE SUR UN SENS BRAS COURTS TAMPON HYDRAULIQUE

CHARNIÈRES

Modèle	PHS25001
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
Recouvrir	Superposition complète
(K)	5
Charge dynamique max.(livres/kg)	7,7/3,5

Liste des pièces
Code	Image	Nom	PHS25001-60
1		CHARNIÈRES	60
2		4*16VIS	8*30=240
3		NOIX(Facultatif)	4*30=120
4		VIS(Facultatif)	4*30=120

Φ35 CLIP ON UNIQUE (3D) SIX VOIES RÉGLABLES HYDRAULIQUES CHARNIÈRES TAMPONNANTES

Modèle	PHS23701
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
Recouvrir	5
(K)	Superposition complète
Charge dynamique max.(livres/kg)	16,5/7,5

Liste des pièces
Code	Image	Nom	PHS23701-50	PHS23701-40
1		CHARNIÈRES	50	40
2		4*16VIS 10*25=250 S	10*20=200

Φ35 CLIP SUR UNE VOIE (2D) QUATRE VOIES RÉGLABLE HYDRAULIQUE CHARNIÈRES TAMPONNANTES

Modèle	PHS25101
Diamètre de la tasse	35
Profondeur de la tasse	10.6
Modèle de tasse	45
Ouverture	100°
Finition	Nickelé
Recouvrir	5
(K)	Superposition complète
Charge dynamique max.(livres/kg)	16,5/7,5

Liste des pièces
Code	Image	Nom	PHS25101-50	PHS25101-40
1		CHARNIÈRES	50	40
2		4*16VIS 8*25=200S		8*20=160

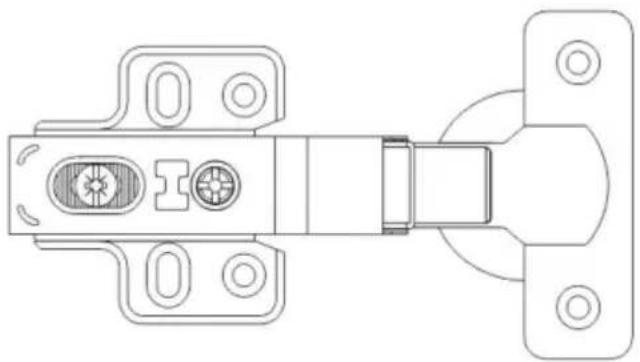

Φ35(3D) CHARNIÈRES DE CADRE À FERMETURE DOUCE RÉGLABLES À SIX VOIES

Modèle	PHS25201
Diamètre de la tasse	35
Profondeur de la tasse	10.5
Modèle de tasse	45
Ouverture	105°
Finition	Nickelé
Recouvrir	3
(K)	1/2” / 12,7
Charge dynamique max.(livres/kg)	7,7/3,5

Liste des pièces
Image de code		Nom	PHS25201-60	PHS25201-30	PHS25201-20
1		CHARNIÈRES	60	40	20
2		4*16VIS	6*30=180 6*	15=90	6*10=60
3		4*20VIS	2*30=60	2*15=30	2*10=20
3		NOIX(Facultatif)	4*30=120 4*	15=60	4*10=40
4		VIS(Facultatif)	4*30=120 4*	15=60	4*10=40

CADRE DE FACE À FERMETURE DOUCE RÉGLABLE À QUATRE VOIES Φ35(2D)

CHARNIÈRES

Modèle	PHS24501
Diamètre de la tasse	35
Profondeur de la tasse	10.5
Modèle de tasse	45
Ouverture	105°
Finition	Nickelé
Recouvrir	3
(K)	1/2” / 12,7
Charge dynamique max.(livres/kg)	7,7 / 3,5

Liste des pièces
Code	Image	Nom PHS24501-50 PHS24501-40
1		CHARNIÈRES	50	40
2		4*16VIS	4*25=150	4*20=120
3		4*20VIS	2*25=50	2*20=40
4		NOIX(Facultatif)	4*25=100	4*20=80

5 4*25=100

VIS(Facultatif)

4*20=80

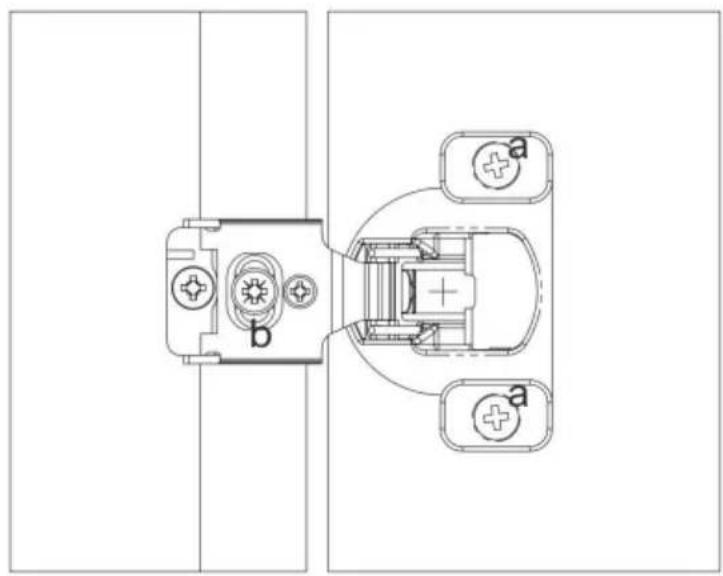

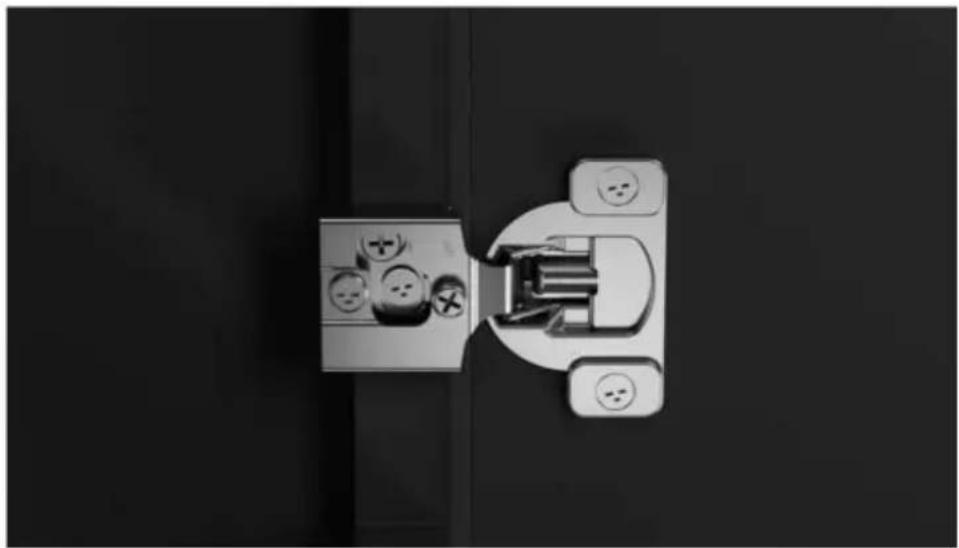

OPÉRATION

Φ35(3D) CHARNIÈRES DE CADRE À FERMETURE DOUCE RÉGLABLES À SIX VOIES

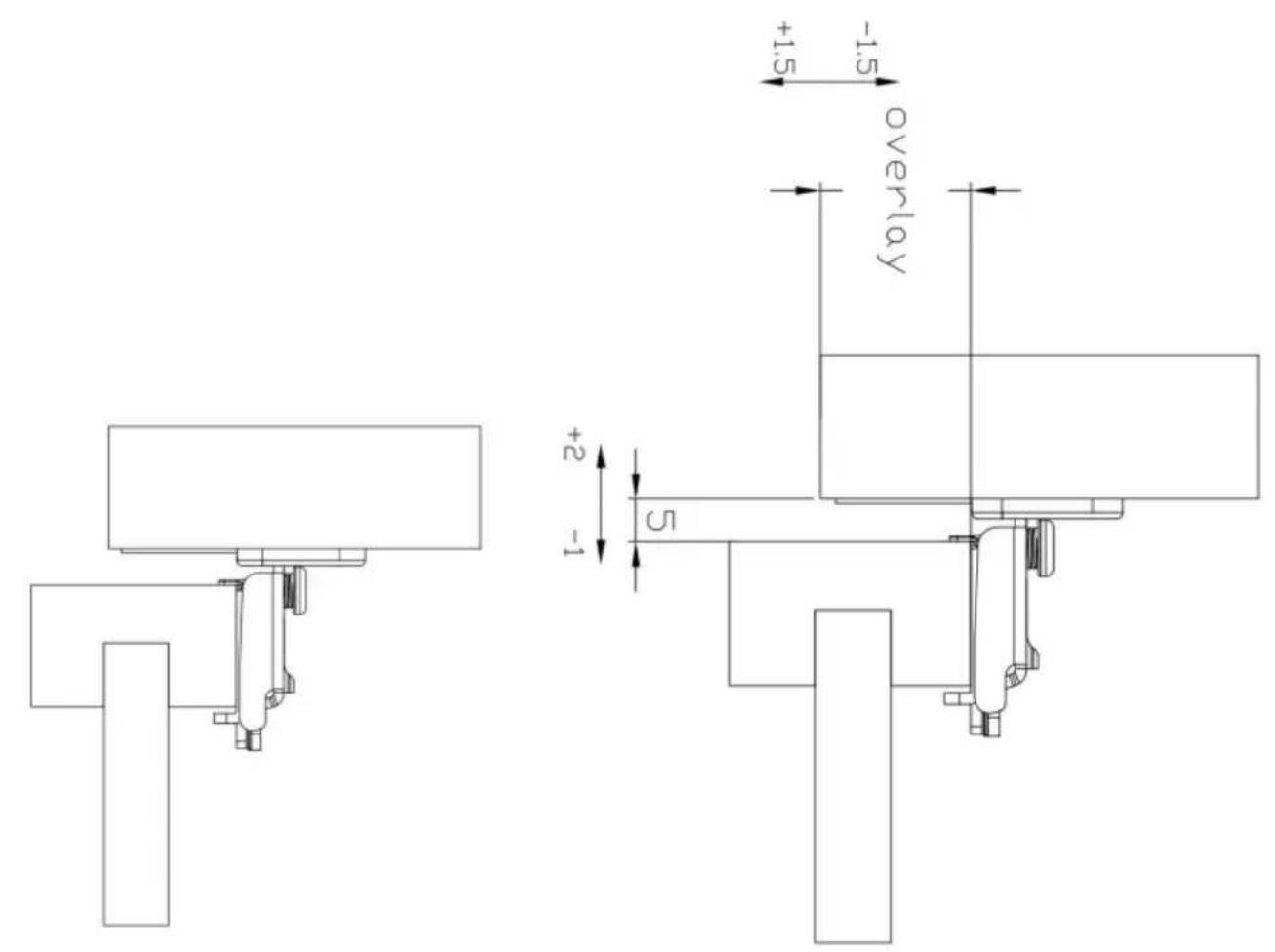

Réglage : ± 1,8 mm de

superposition en D (avant/arrière)

Réglage : ± 2,0 mm de

superposition E (haut/bas)

Réglage : ±1,5 mm

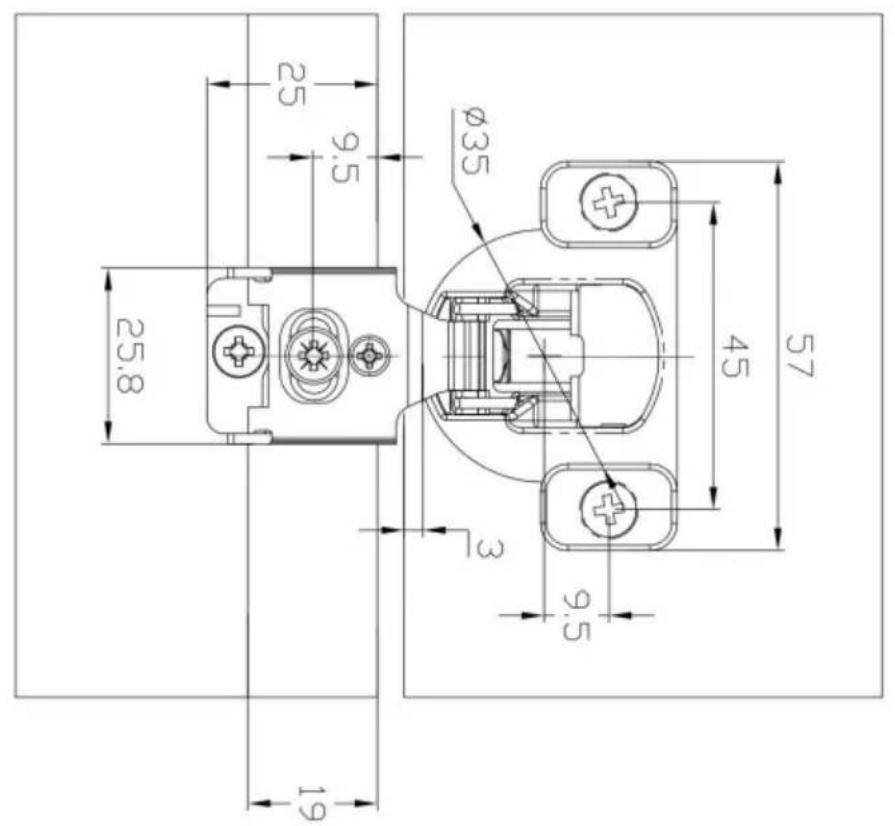

Instructions d'installation

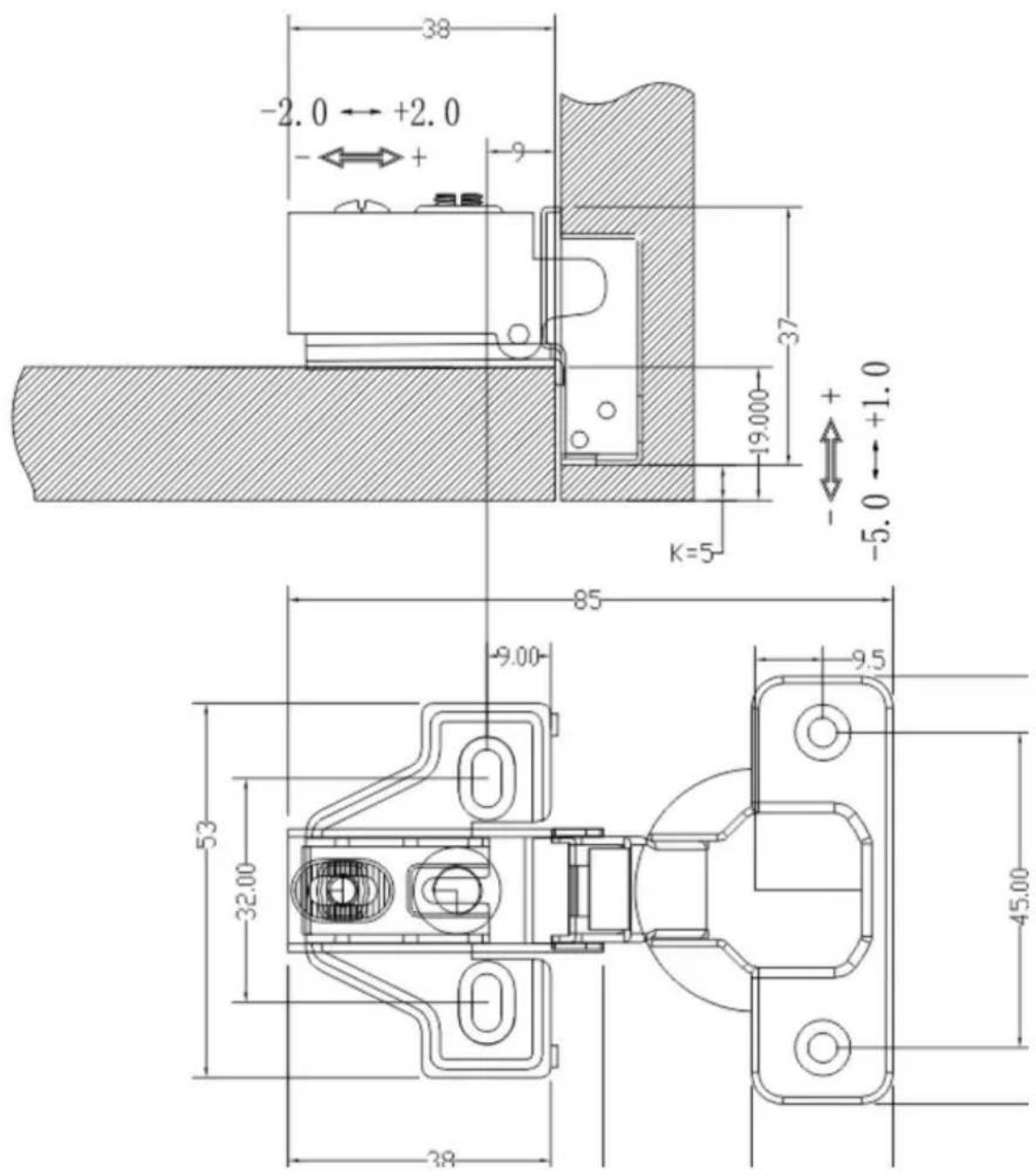

CADRE DE FACE À FERMETURE DOUCE RÉGLABLE À QUATRE VOIES Φ35(2D) CHARNIÈRES

Réglage : ± 1,8 mm de

superposition en D (avant/arrière)

Réglage : ± 2,0 mm

Instructions d'installation

4*20 SCREWS

4*16 SCREWS

Φ35 FIXE SUR UN SENS BRAS COURTS TAMPON HYDRAULIQUE

CHARNIÈRES

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Φ35 CHARNIÈRES HYDRAULIQUES À CLIP UNIDIRECTIONNELLES

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 3,0 mm E

Overlay (haut/bas)

Réglage : ± 2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Réglage : ± 1,0 mm de

superposition en D (avant/arrière)

Réglage : ± 3,0 mm

H\K	3	4	5	6
0	16	17	18	19

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REPRÉSENTANT DU ROYAUME-UNI

60329 Francfort-sur-le-Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Assistance technique et certificat de garantie

électronique www.vevor.com/support
