Tipo di prodotto	Cerniera per armadio a chiusura morbida
Marca	Vevor
Modello	PHS25201-60
Diametro della tazza	35 mm
Profondità della tazza	10,5 mm
Apertura	105°
Finitura	Nichelata
Sovrapposizione (sovrapposizione)	1/2" (12,7 mm) / K=5
Carico dinamico massimo	7,7 lb / 3,5 kg
Regolazioni	6 vie (3D): avanti/indietro ±1,8 mm, alto/basso ±2,0 mm, profondità ±1,5 mm
Contenuto del lotto	60 cerniere, viti 4x16 (180), viti 4x20 (60), dadi (120), viti supplementari (120)
Tipo di montaggio	A clip (Clip-on) su telaio
Funzione principale	Chiusura morbida e ammortizzata delle porte dell'armadio
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; evitare prodotti abrasivi
Sicurezza	Installazione consigliata da un professionista; rispettare i carichi massimi
Ricambi disponibili	Viti, dadi e cerniere singole (riferimento Vevor)
Garanzia	Certificato di garanzia elettronico su www.vevor.com/support
Marca	Vevor
Paese di origine	Importato da Sanven Technology Ltd. (Stati Uniti)

Domande frequenti - PHS25201-60 Vevor

Qual è il diametro di foratura necessario per la tazza?

Il diametro di foratura deve essere di 35 mm per alloggiare la tazza della cerniera.

Come regolare la sovrapposizione della cerniera?

Utilizzare le viti di regolazione per regolare la sovrapposizione avanti/indietro (D) di ±1,8 mm, alto/basso (E) di ±2,0 mm e profondità di ±1,5 mm.

Qual è il carico massimo supportato da una cerniera?

Il carico dinamico massimo è di 7,7 lb (3,5 kg) per cerniera.

La cerniera è adatta a una porta d'armadio a sovrapposizione?

Sì, questo modello è progettato per una sovrapposizione di 1/2" (12,7 mm), corrispondente a una sovrapposizione K=5.

Come installare la cerniera sul telaio?

Montare prima la piastra sul telaio con le viti fornite, poi agganciare la cerniera sulla piastra. Regolare quindi la posizione desiderata.

Cosa fare se la chiusura morbida non funziona più?

Verificare che le viti di regolazione non siano troppo strette e che il meccanismo idraulico non sia ostruito. Se il problema persiste, contattare il supporto Vevor.

Le cerniere sono fornite con le viti di montaggio?

Sì, il lotto contiene viti 4x16, 4x20, dadi e viti supplementari per il montaggio.

Qual è la finitura delle cerniere?

Le cerniere hanno una finitura nichelata, resistente alla corrosione.

Posso usare queste cerniere per porte d'armadio in legno massello?

Sì, ma assicurarsi che il peso della porta non superi 3,5 kg per cerniera e che la foratura sia adatta.

Dove trovare il certificato di garanzia?

Il certificato di garanzia elettronico è disponibile su www.vevor.com/support dopo la registrazione del prodotto.

MANUALE UTENTE PHS25201-60 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CERNIERE PER MOBILI

MODELLO: PHS25101-40/ PHS23701-40/PHS25101-50 /PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20 /PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

Cerniere per mobili

MODELLO: MODELLO: PHS25101-40/ PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

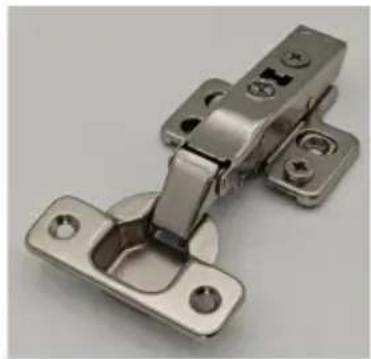

Codice articolo: PHS23601-60

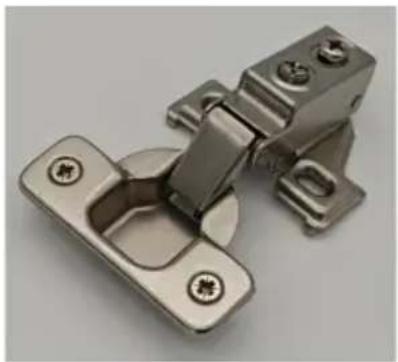

Codice articolo: PHS25001-60

Codice articolo: PHS23701-40/50

Modello PHS24501-40/50

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ELENCO PARAMETRI

ÿ35 CLIP ON CERNIERE IDRAULICHE AMMORTIZZANTI UNIDIREZIONALI

Modello	Numero di modello: PHS23601
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100°
Fine	Nichelato
(il)	5
Sovrapposizione	Sovrapposizione completa
Carico dinamico massimo (libbre/kg)	16.5/7.5

Elenco delle parti
Codice	Immagine	Nome	Codice articolo: PHS23601-60
1		CERNIERE	60
2		4*16VITI	12*30=360

ÿ35 FISSATO SU BRACCI CORTI MONODIREZIONALI AMMORTIZZATORE IDRAULICO CERNIERE

Modello	Codice articolo: PHS25001
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100°
Fine	Nichelato
Sovrapposizione	Sovrapposizione completa
(il)	5
Carico dinamico massimo (libbre/kg)	7.7/3.5

Elenco delle parti
Codice	Immagine	Nome	Codice articolo: PHS25001-60
1		CERNIERE	60
2		4*16VITI	8*30=240
3		NOCI(Opzionale)	4*30=120
4		VITI(Opzionale)	4*30=120

ÿ35 CLIP ON UNIDIREZIONALE (3D) IDRAULICO REGOLABILE A SEI VIE CERNIERE TAMPONATE

Modello	Numero di modello: PHS23701
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100
Fine	Nichelato
Sovrapposizione	5
(il)	Sovrapposizione completa
Carico dinamico massimo (libbre/kg)	16.5/7.5

Elenco delle parti
Codice	Immagine	Nome	Numero di modello: PHS23701-50	Numero di modello: PHS23701-40
1		CERNIERE	50	40
2		4*16VITES	10*25=250 10*20=200

ÿ35 CLIP ON UNIDIREZIONALE (2D) IDRAULICO REGOLABILE A QUATTRO VIE CERNIERE TAMPONATE

Modello	Codice articolo: PHS25101
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100
Fine	Nichelato
Sovrapposizione	5
(il)	Sovrapposizione completa
Carico dinamico massimo (libbre/kg)	16.5/7.5

Elenco delle parti
Codice	Immagine	Nome	PHS25101-50	PHS25101-40
1		CERNIERE	50	40
2		4*16VITES	8*25=200	8*20=160

ÿ35(3D)CERNIERE PER TELAIO FRONTALE CON CHIUSURA AMMORTIZZATA REGOLABILI A SEI VIE

Modello	Codice articolo: PHS25201
Diametro della tazza	35
Profondità della tazza	10.5
Modello di tazza	45
Apertura	105
Fine	Nichelato
Sovrapposizione	3
(il)	1/2" / 12,7
Carico dinamico massimo (libbre/kg)	7.7/3.5

Elenco delle parti
Codice Immagine	Nome	Codice articolo: PHS25201-60	Codice articolo: PHS25201-30	Codice articolo: PHS25201-20
1		CERNIERE	60	40	20
2		4*16VITI	6*30=180 6*15=90	6*10=60
3		4*20VITI	2*30=60	2*15=30	2*10=20
3		NOCI(Opzionale)	4*30=120 4*15=60	4*10=40
4		VITI(Opzionale)	4*30=120 4*15=60	4*10=40

ÿ35(2D)TELAIO FRONTALE A CHIUSURA AMMORTIZZATA REGOLABILE A QUATTRO VIE CERNIERE

Modello	Numero di modello; PHS24501
Diametro della tazza	35
Profondità della tazza	10.5
Modello di tazza	45
Apertura	105°
Fine	Nichelato
Sovrapposizione	3
(il)	1/2" / 12,7
Carico dinamico massimo (libbre/kg)	7.7 / 3.5

Elenco delle parti
Codice	Immagine	Nome PHS	24501-50 PHS2450	1-40
1		CERNIERE	50	40
2		4*16VITI	4*25=150	4*20=120
3		4*20VITI	2*25=50	2*20=40
4		NOCI(Opzionale)	4*25=100	4*20=80
5		VITI(Opzionale)		4*20=804*25=100

OPERAZIONE

ÿ35(3D)CERNIERE PER TELAIO FRONTALE CON CHIUSURA AMMORTIZZATA REGOLABILI A SEI VIE

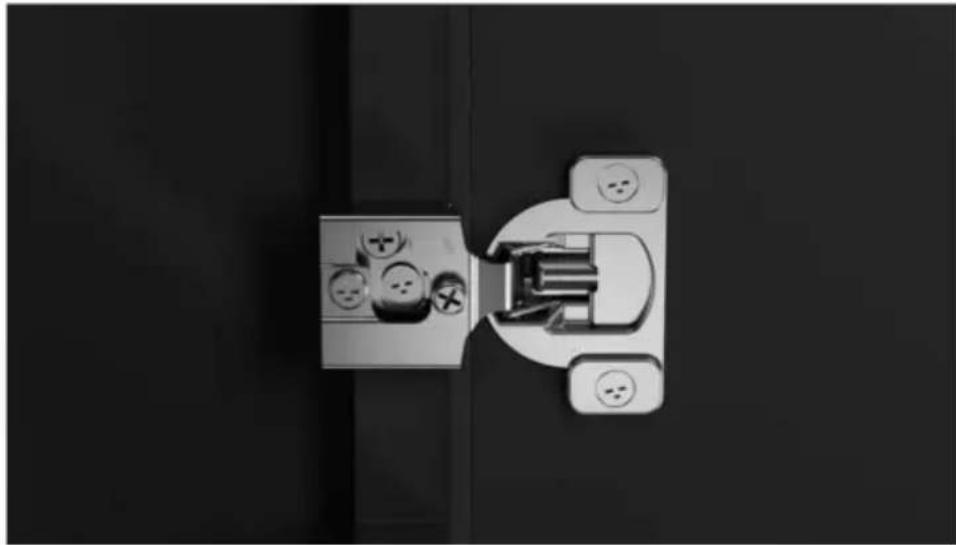

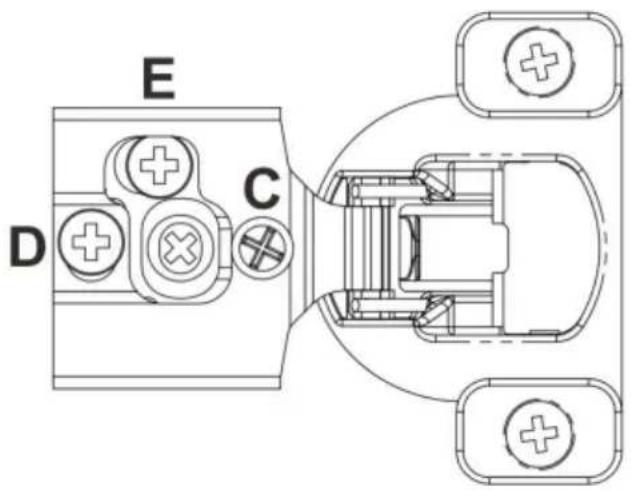

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,8 mm D

Overlay (anteriore/posteriore)

Regolazione: ±2,0 mm

E Overlay (su/giù)

Regolazione: ±1,5 mm

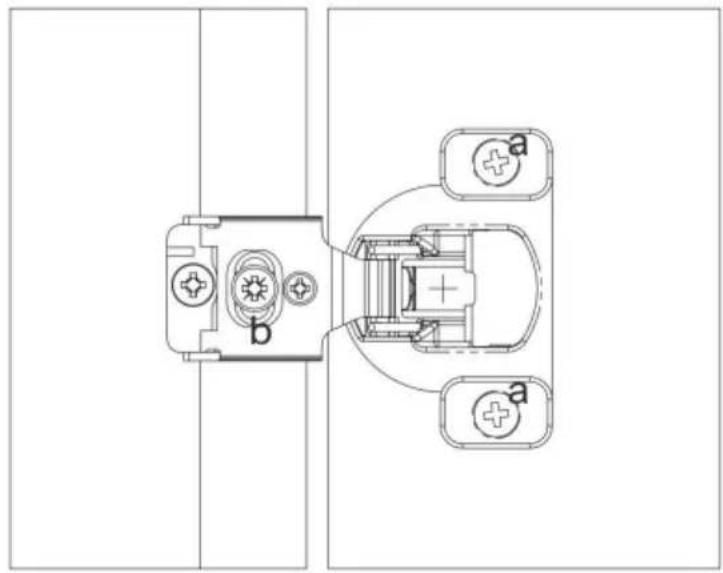

Istruzioni per l'installazione

ÿ35(2D)TELAIO FRONTALE A CHIUSURA AMMORTIZZATA REGOLABILE A QUATTRO VIE CERNIERE

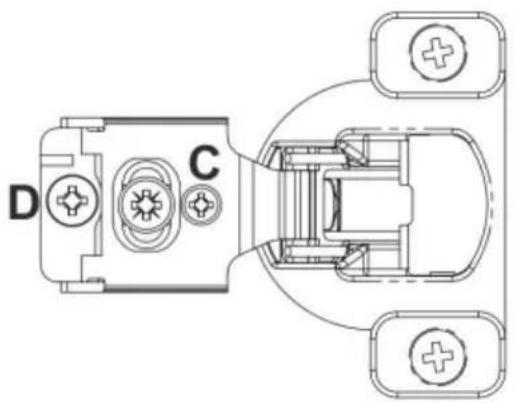

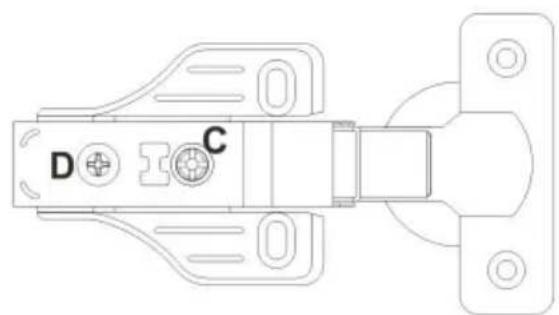

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,8 mm D

Overlay (anteriore/posteriore)

Regolazione: ±2,0 mm

Istruzioni per l'installazione

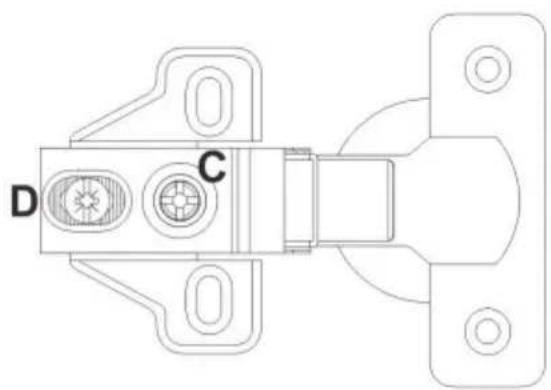

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,0 mm D

Overlay (anteriore/posteriore)

Regolazione: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

ÿ35 CLIP ON CERNIERE IDRAULICHE AMMORTIZZANTI UNIDIREZIONALI

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,0 mm D

Overlay (anteriore/posteriore)

Regolazione: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

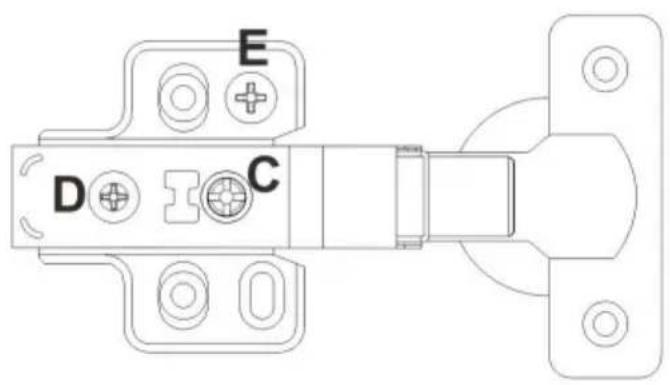

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,0 mm D

Overlay (anteriore/posteriore)

Regolazione: ±3,0 mm E

Overlay (su/giù)

Regolazione: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Campo di regolazione:

C Sovrapposizione (sinistra/destra)
Regolazione: ±1,0 mm D
Overlay (anteriore/posteriore)
Regolazione: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19
