PHS23701-40 - Ferramenta Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	PHS23701-40
Tipo di prodotto	Cerniera per armadio idraulica a clip
Numero di pezzi per lotto	40 cerniere
Diametro della tazza	35 mm
Profondità della tazza	10.6 mm
Apertura	100°
Finitura	Nichelato
Copertura (K)	5 (sovrapposizione completa)
Carico dinamico massimo	16.5 lb (7.5 kg)
Tipo di regolazione	6 vie (3D): avanti/indietro (±1.8 mm), alto/basso (±2.0 mm), profondità (±1.5 mm)
Funzione principale	Chiusura ammortizzata e mantenimento delle porte dell'armadio
Materiale	Acciaio nichelato
Viti incluse	4x16 mm (200 viti)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Evitare prodotti abrasivi.
Sicurezza	Utilizzare le viti fornite. Verificare il fissaggio regolarmente.
Parti di ricambio e riparabilità	Le cerniere non sono riparabili singolarmente. Sostituire l'intero set se difettoso.
Informazioni generali	Garanzia e assistenza tecnica tramite www.vevor.com/support

Domande frequenti - PHS23701-40 Vevor

Come installare le cerniere Vevor PHS23701-40?

Praticare un foro di 35 mm di diametro e 10.6 mm di profondità per la tazza. Fissare la cerniera con le viti 4x16 mm fornite. Per la regolazione, utilizzare le viti di regolazione avanti/indietro, alto/basso e profondità.

Qual è la differenza tra i modelli PHS23701-40 e PHS23701-50?

La differenza è il numero di cerniere per lotto: 40 per il modello -40 e 50 per il -50. Le specifiche tecniche sono identiche.

Le cerniere sono adatte per una porta d'armadio di 16 mm di spessore?

Sì, queste cerniere sono generalmente adatte per porte d'armadio standard di 15-20 mm di spessore. Verificare la copertura (K=5) per una sovrapposizione completa.

Come regolare l'ammortizzazione della chiusura?

Queste cerniere sono idrauliche con chiusura ammortizzata integrata. Non c'è una regolazione separata dell'ammortizzazione. La velocità di chiusura è fissa.

Posso utilizzare queste cerniere per un armadio incassato?

Sì, la copertura è regolabile. Per una sovrapposizione completa, utilizzare la regolazione avanti/indietro (D) con un intervallo di ±1.8 mm per regolare.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di un trapano con una punta da 35 mm, di un cacciavite a croce e di un metro a nastro per le misurazioni.

Come pulire e mantenere queste cerniere?

Pulire con un panno morbido e asciutto. Evitare detergenti abrasivi o a base di solventi. Verificare periodicamente il serraggio delle viti.

Le cerniere sono compatibili con porte in vetro?

No, queste cerniere sono progettate per porte in legno o pannelli truciolati. Per il vetro, utilizzare cerniere specifiche.

Cosa fare se una cerniera non si chiude più correttamente?

Verificare prima l'allineamento e il serraggio delle viti. Se il problema persiste, la cerniera potrebbe essere difettosa e deve essere sostituita.

Dove posso trovare il manuale d'uso completo?

Il manuale è disponibile per il download gratuito su notice-facile.com per il modello PHS23701-40 Vevor.

MANUALE UTENTE PHS23701-40 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CERNIERE PER MOBILI

MODELLO: PHS25101-40/ PHS23701-40/PHS25101-50 /PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20 /PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

Cerniere per mobili

MODELLO: MODELLO: PHS25101-40/ PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Codice articolo: PHS23601-60

Codice articolo: PHS25001-60

Codice articolo: PHS23701-40/50

Modello PHS24501-40/50

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ELENCO PARAMETRI

ÿ35 CLIP ON CERNIERE IDRAULICHE AMMORTIZZANTI UNIDIREZIONALI

Modello	Numero di modello: PHS23601
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100°
Fine	Nichelato
(il)	5
Sovrapposizione	Sovrapposizione completa
Carico dinamico massimo (libbre/kg)	16.5/7.5

Elenco delle parti
Codice	Immagine	Nome	Codice articolo: PHS23601-60
1		CERNIERE	60
2		4*16VITI	12*30=360

ÿ35 FISSATO SU BRACCI CORTI MONODIREZIONALI AMMORTIZZATORE IDRAULICO CERNIERE

Modello	Codice articolo: PHS25001
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100°
Fine	Nichelato
Sovrapposizione	Sovrapposizione completa
(il)	5
Carico dinamico massimo (libbre/kg)	7.7/3.5

Elenco delle parti
Codice	Immagine	Nome	Codice articolo: PHS25001-60
1		CERNIERE	60
2		4*16VITI	8*30=240
3		NOCI(Opzionale)	4*30=120
4		VITI(Opzionale)	4*30=120

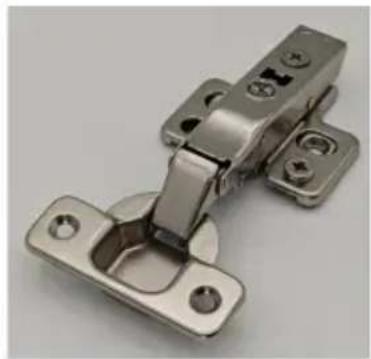

ÿ35 CLIP ON UNIDIREZIONALE (3D) IDRAULICO REGOLABILE A SEI VIE CERNIERE TAMPONATE

Modello	Numero di modello: PHS23701
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100
Fine	Nichelato
Sovrapposizione	5
(il)	Sovrapposizione completa
Carico dinamico massimo (libbre/kg)	16.5/7.5

Elenco delle parti
Codice	Immagine	Nome	Numero di modello: PHS23701-50	Numero di modello: PHS23701-40
1		CERNIERE	50	40
2		4*16VITES	10*25=250 10*20=200

ÿ35 CLIP ON UNIDIREZIONALE (2D) IDRAULICO REGOLABILE A QUATTRO VIE CERNIERE TAMPONATE

Modello	Codice articolo: PHS25101
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100
Fine	Nichelato
Sovrapposizione	5
(il)	Sovrapposizione completa
Carico dinamico massimo (libbre/kg)	16.5/7.5

Elenco delle parti
Codice	Immagine	Nome	PHS25101-50	PHS25101-40
1		CERNIERE	50	40
2		4*16VITES	8*25=200	8*20=160

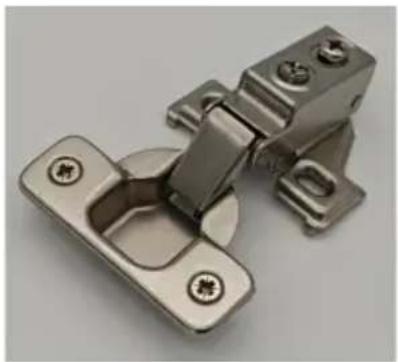

ÿ35(3D)CERNIERE PER TELAIO FRONTALE CON CHIUSURA AMMORTIZZATA REGOLABILI A SEI VIE

Modello	Codice articolo: PHS25201
Diametro della tazza	35
Profondità della tazza	10.5
Modello di tazza	45
Apertura	105
Fine	Nichelato
Sovrapposizione	3
(il)	1/2" / 12,7
Carico dinamico massimo (libbre/kg)	7.7/3.5

Elenco delle parti
Codice Immagine	Nome	Codice articolo: PHS25201-60	Codice articolo: PHS25201-30	Codice articolo: PHS25201-20
1		CERNIERE	60	40	20
2		4*16VITI	6*30=180 6*15=90	6*10=60
3		4*20VITI	2*30=60	2*15=30	2*10=20
3		NOCI(Opzionale)	4*30=120 4*15=60	4*10=40
4		VITI(Opzionale)	4*30=120 4*15=60	4*10=40

ÿ35(2D)TELAIO FRONTALE A CHIUSURA AMMORTIZZATA REGOLABILE A QUATTRO VIE CERNIERE

Modello	Numero di modello; PHS24501
Diametro della tazza	35
Profondità della tazza	10.5
Modello di tazza	45
Apertura	105°
Fine	Nichelato
Sovrapposizione	3
(il)	1/2" / 12,7
Carico dinamico massimo (libbre/kg)	7.7 / 3.5

Elenco delle parti
Codice	Immagine	Nome PHS	24501-50 PHS2450	1-40
1		CERNIERE	50	40
2		4*16VITI	4*25=150	4*20=120
3		4*20VITI	2*25=50	2*20=40
4		NOCI(Opzionale)	4*25=100	4*20=80
5		VITI(Opzionale)		4*20=804*25=100

OPERAZIONE

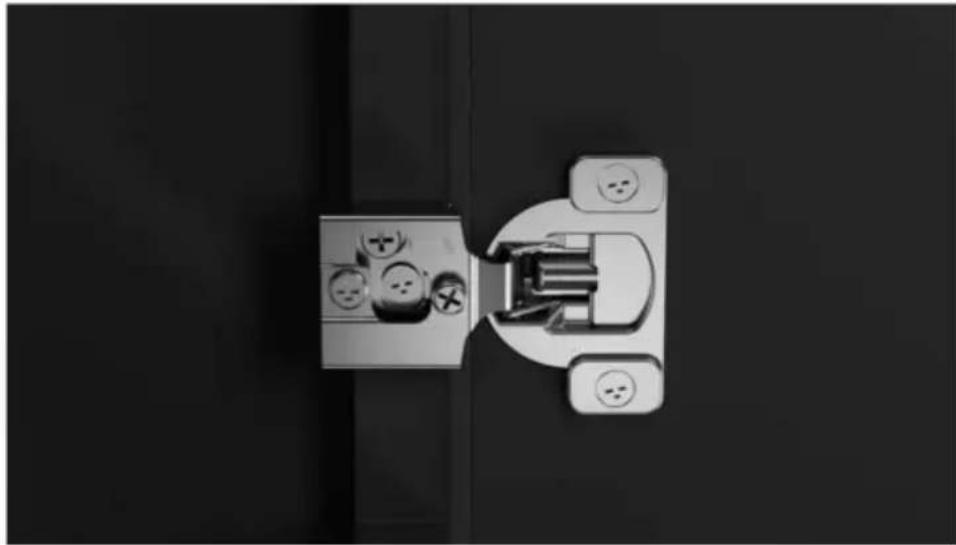

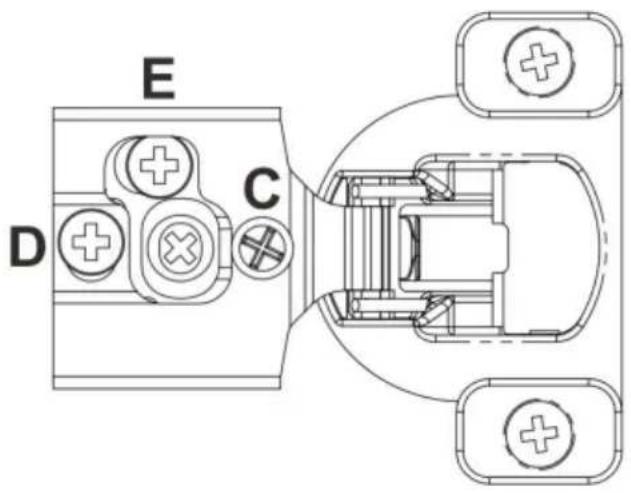

ÿ35(3D)CERNIERE PER TELAIO FRONTALE CON CHIUSURA AMMORTIZZATA REGOLABILI A SEI VIE

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,8 mm D

Overlay (anteriore/posteriore)

Regolazione: ±2,0 mm

E Overlay (su/giù)

Regolazione: ±1,5 mm

Istruzioni per l'installazione

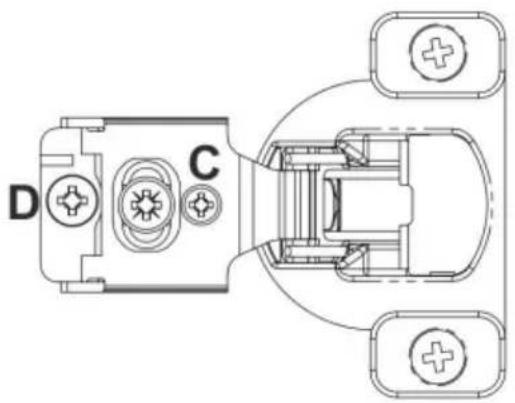

ÿ35(2D)TELAIO FRONTALE A CHIUSURA AMMORTIZZATA REGOLABILE A QUATTRO VIE CERNIERE

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,8 mm D

Overlay (anteriore/posteriore)

Regolazione: ±2,0 mm

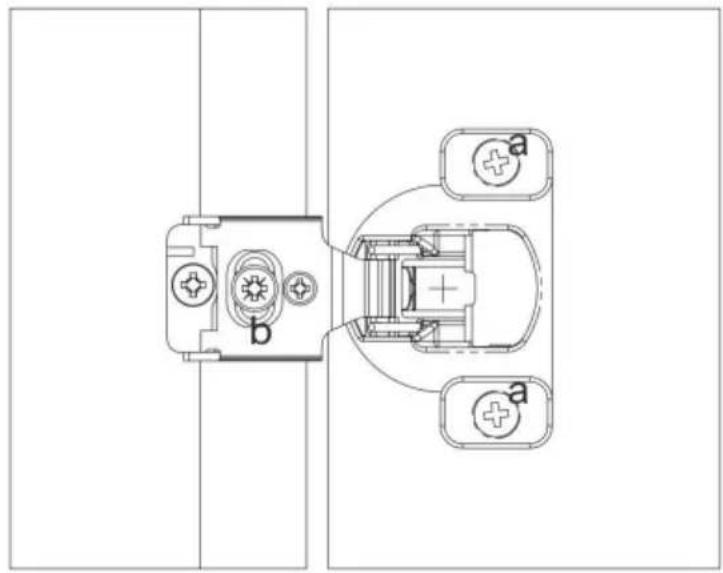

Istruzioni per l'installazione

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,0 mm D

Overlay (anteriore/posteriore)

Regolazione: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

ÿ35 CLIP ON CERNIERE IDRAULICHE AMMORTIZZANTI UNIDIREZIONALI

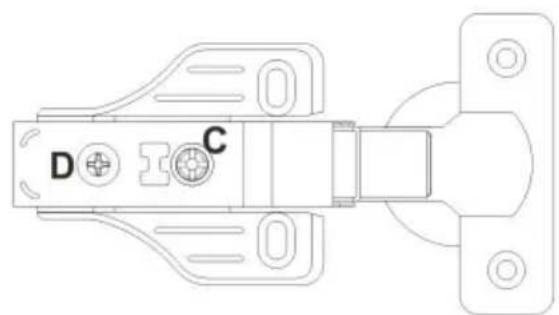

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,0 mm D

Overlay (anteriore/posteriore)

Regolazione: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

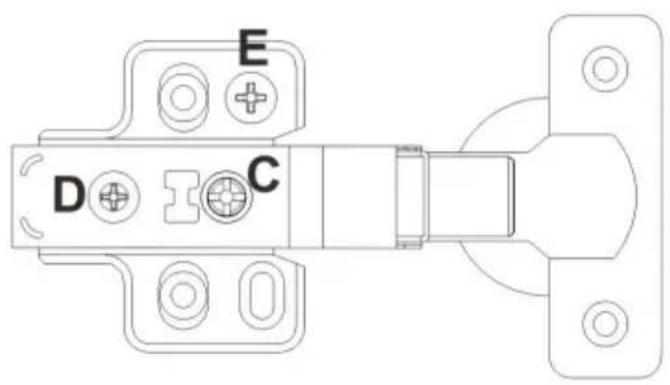

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,0 mm D

Overlay (anteriore/posteriore)

Regolazione: ±3,0 mm E

Overlay (su/giù)

Regolazione: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

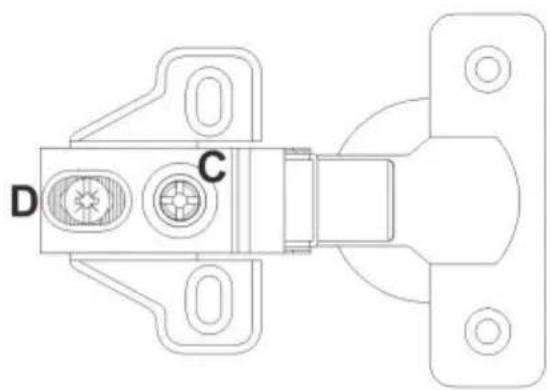

Campo di regolazione:

C Sovrapposizione (sinistra/destra)
Regolazione: ±1,0 mm D
Overlay (anteriore/posteriore)
Regolazione: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19
