PHS23701-40 - Eisenwaren Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	PHS23701-40

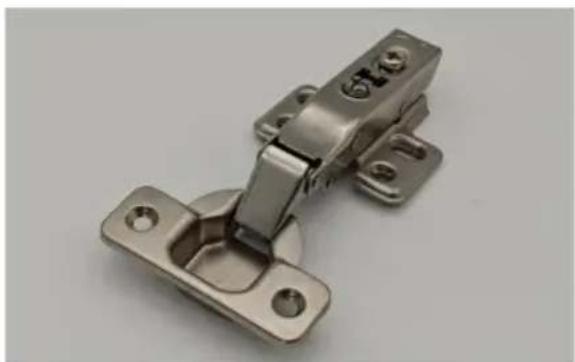

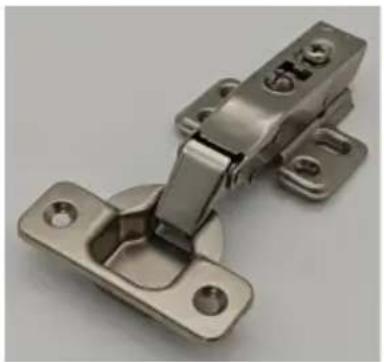

Produkttyp	Hydraulisches Clip-Schrankscharnier
Anzahl Teile pro Los	40 Scharniere
Tassendurchmesser	35 mm
Tassentiefe	10.6 mm
Öffnungswinkel	100°
Oberfläche	vernickelt
Überdeckung (K)	5 (vollständige Überdeckung)
Maximale dynamische Last	16.5 lb (7.5 kg)
Einstelltyp	6-fach (3D): vorne/hinten (±1.8 mm), oben/unten (±2.0 mm), Tiefe (±1.5 mm)
Hauptfunktion	Gedämpfter Schließvorgang und Halten der Schranktüren
Material	vernickelter Stahl
Inklusive Schrauben	4x16 mm (200 Schrauben)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Scheuernde Reinigungsmittel vermeiden.
Sicherheit	Die mitgelieferten Schrauben verwenden. Die Befestigung regelmäßig überprüfen.
Ersatzteile und Reparierbarkeit	Die Scharniere sind nicht einzeln reparierbar. Bei Defekt das gesamte Teil ersetzen.
Allgemeine Informationen	Garantie und technische Unterstützung über www.vevor.com/support

Häufig gestellte Fragen - PHS23701-40 Vevor

Wie installiere ich die Vevor PHS23701-40 Scharniere?

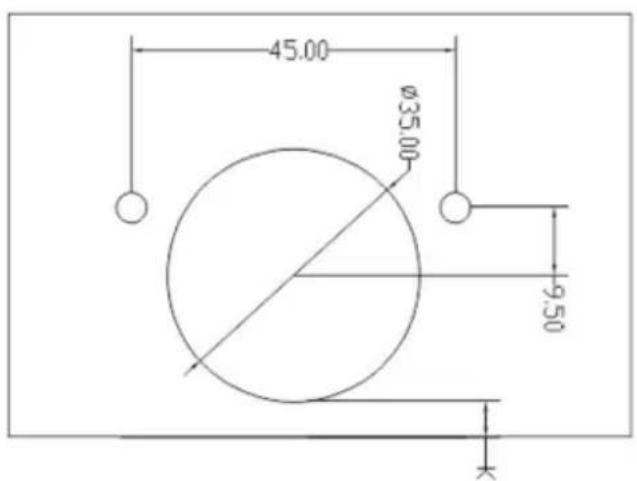

Bohren Sie ein Loch mit 35 mm Durchmesser und 10.6 mm Tiefe für die Tasse. Befestigen Sie das Scharnier mit den mitgelieferten 4x16 mm Schrauben. Für die Einstellung verwenden Sie die Einstellschrauben für vorne/hinten, oben/unten und Tiefe.

Was ist der Unterschied zwischen den Modellen PHS23701-40 und PHS23701-50?

Der Unterschied liegt in der Anzahl der Scharniere pro Los: 40 für das Modell -40 und 50 für das -50. Die technischen Spezifikationen sind identisch.

Sind die Scharniere für eine Schranktür mit 16 mm Dicke geeignet?

Ja, diese Scharniere passen im Allgemeinen zu Standard-Schranktüren mit 15-20 mm Dicke. Überprüfen Sie die Überdeckung (K=5) für eine vollständige Überdeckung.

Wie stellt man die Dämpfung des Schließvorgangs ein?

Diese Scharniere sind hydraulisch mit integrierter gedämpfter Schließung. Es gibt keine separate Dämpfungseinstellung. Die Schließgeschwindigkeit ist fest.

Kann ich diese Scharniere für einen Einbauschrank verwenden?

Ja, die Überdeckung ist einstellbar. Für eine vollständige Überdeckung verwenden Sie die vordere/hintere Einstellung (D) mit einem Bereich von ±1.8 mm zum Anpassen.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine Bohrmaschine mit einem 35-mm-Bohrer, einen Kreuzschlitzschraubendreher und ein Maßband für die Messungen.

Wie reinige und pflege ich diese Scharniere?

Reinigen Sie mit einem weichen, trockenen Tuch. Vermeiden Sie scheuernde oder lösungsmittelhaltige Reiniger. Überprüfen Sie regelmäßig den festen Sitz der Schrauben.

Sind die Scharniere mit Glastüren kompatibel?

Nein, diese Scharniere sind für Türen aus Holz oder Spanplatten ausgelegt. Für Glas verwenden Sie spezielle Scharniere.

Was tun, wenn ein Scharnier nicht mehr richtig schließt?

Überprüfen Sie zuerst die Ausrichtung und den festen Sitz der Schrauben. Wenn das Problem weiterhin besteht, könnte das Scharnier defekt sein und muss ersetzt werden.

Wo finde ich die vollständige Bedienungsanleitung?

Die Anleitung steht kostenlos zum Download auf notice-facile.com für das Modell PHS23701-40 Vevor zur Verfügung.

BEDIENUNGSANLEITUNG PHS23701-40 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

SCHRANKSCHARNIERE

MODELL: PHS25101-40/ PHS23701-40/PHS25101-50 /PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20 /PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Schrankscharniere

MODELL: PHS25101-40/ PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

PARAMETERLISTE

35 CLIP-ON-HYDRAULISCHE EINWEG-PUFFERSCHARNIERE

Modell	PHS23601
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100°
Beenden	Vernickelt
(K)	5
Überlagerung	Vollständige Überlagerung
Max. dynamische Belastung (Pfund/kg)	16,5/7,5

Stückliste
Code	Bild	Name	PHS23601-60
1		SCHARNIERE	60
2		4*16 SCHRAUBEN	12*30=360

35 FEST AUF EINWEG KURZEN ARMEN HYDRAULISCHE PUFFER

SCHARNIERE

Modell	PHS25001
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100°
Beenden	Vernickelt
Überlagerung	Vollständige Überlagerung
(K)	5
Max. dynamische Belastung (Pfund/kg)	7,7/3,5

Stückliste
Code	Bild	Name	PHS25001-60
1		SCHARNIERE	60
2		4*16SCHRAUBEN	8*30=240
3		NÜSSE(Optional)	4*30=120
4		SCHRAUBEN(Optional)	4*30=120

35 CLIP ON EINWEG (3D) SECHSFACH EINSTELLBAR HYDRAULISCH PUFFERSCHARNIERE

Modell	PHS23701
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100°
Beenden	Vernickelt
Überlagerung	5
(K)	Vollständige Überlagerung
Max. dynamische Belastung (Pfund/kg)	16,5/7,5

Stückliste
Code	Bild	Name	PHS23701-50	PHS23701-40
1		SCHARNIERE	50	40
2		4*16SCHRAUBENS	10*25=250 10*20=200

35 CLIP ON EINWEG (2D) VIERWEGE EINSTELLBAR HYDRAULISCH PUFFERSCHARNIERE

Modell	PHS25101
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100
Beenden	Vernickelt
Überlagerung	5
(K)	Vollständige Überlagerung
Max. dynamische Belastung (Pfund/kg)	16,5/7,5

Stückliste
Code	Bild	Name	PHS25101-50	PHS25101-40
1		SCHARNIERE	50	40
2		4*16SCHRAUBENS	8*25=200	8*20=160

35 (3D) 6-FACH EINSTELLBARE SOFT-CLOSE-SCHARNIERE FÜR DEN FRONTRAHMEN

Modell	PHS25201
Becherdurchmesser	35
Tassentiefe	10.5
Tassenmuster	45
Öffnung	105
Beenden	Vernickelt
Überlagerung	3
(K)	1/2" / 12,7
Max. dynamische Belastung (Pfund/kg)	7,7/3,5

Stückliste
Codebild		Name	PHS25201-60	PHS25201-30	PHS25201-20
1		SCHARNIERE	60	40	20
2		4*16SCHRAUBEN	6*30=180 6*15=90		6*10=60
3		4*20SCHRAUBEN	2*30=60	2*15=30	2*10=20
3		NÜSSE(Optional)	4*30=120 4*15=60		4*10=40
4		SCHRAUBEN(Optional)	4*30=120 4*15=60		4*10=40

35 (2D) VIERFACH EINSTELLBARER SOFT-CLOSED-GESICHTSRAHMEN

SCHARNIERE

Modell	PHS24501
Becherdurchmesser	35
Tassentiefe	10.5
Tassenmuster	45
Öffnung	105
Beenden	Vernickelt
Überlagerung	3
(K)	1/2" / 12,7
Max. dynamische Belastung (Pfund/kg)	7,7 / 3,5

Stückliste
Code	Bild	Bezeichnung	PHS24501-50	PHS24501-40
1		SCHARNIERE	50	40
2		4*16SCHRAUBEN	4*25=150	4*20=120
3		4*20SCHRAUBEN	2*25=50	2*20=40
4		NÜSSE(Optional)	4*25=100	4*20=80
		SCHRAUBEN(Optional)	4*25=100	4*20=805

BETRIEB

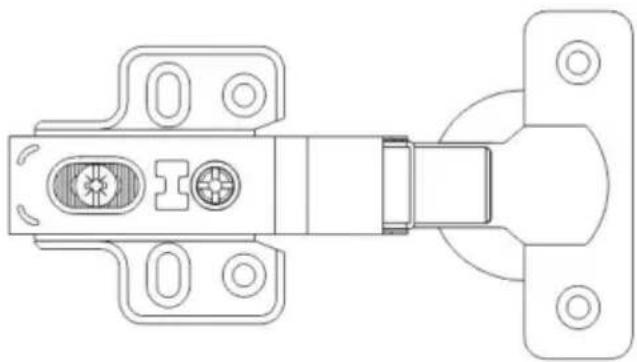

35 (3D) 6-FACH EINSTELLBARE SOFT-CLOSE-SCHARNIERE FÜR DEN FRONTRAHMEN

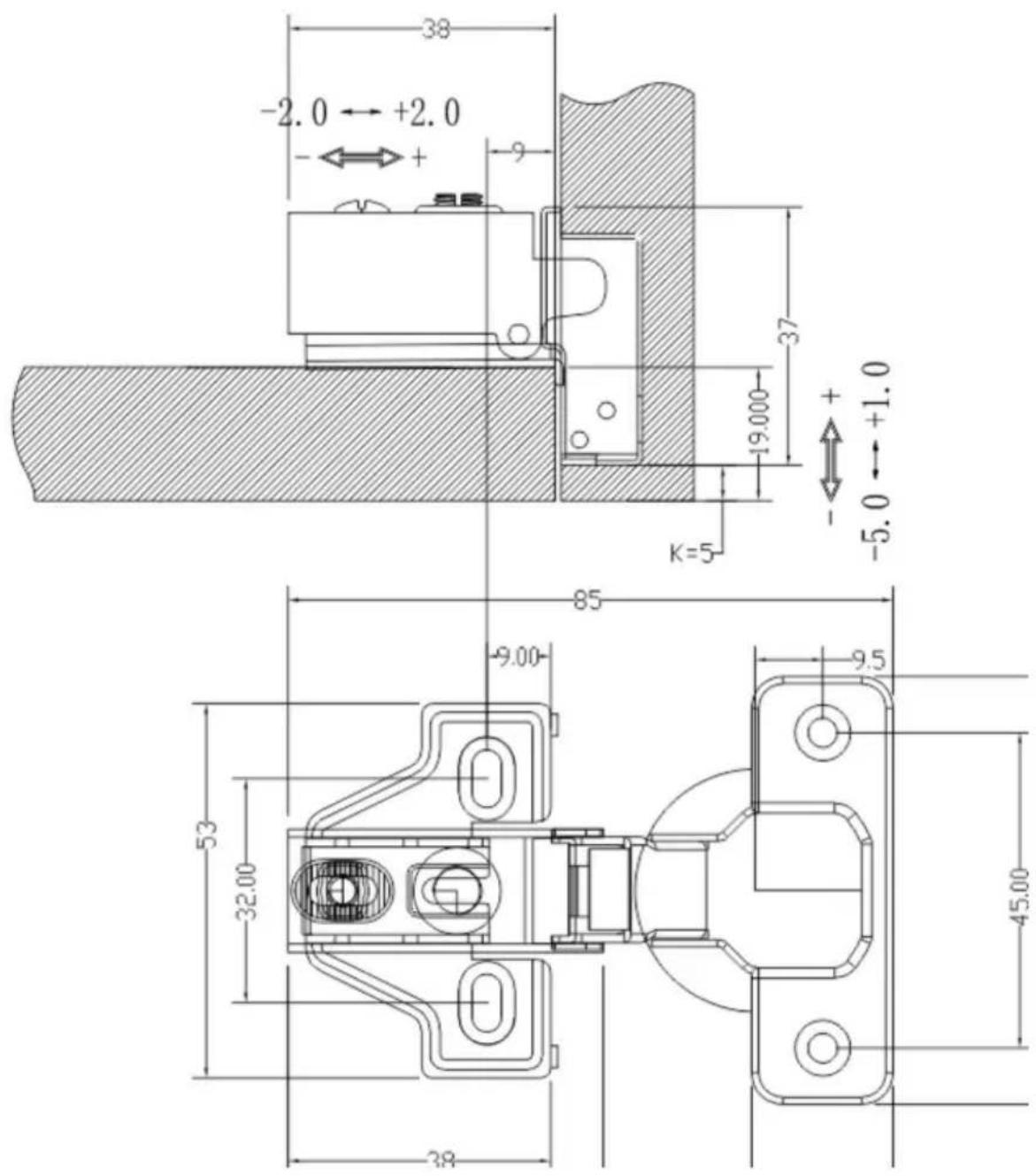

Einstellung: ±1,8 mm D

-Overlay (vorne/hinten)

Einstellung: ±2,0 mm

Overlay (hoch/runter)

Einstellung: ±1,5 mm

Installationsanleitung für 35(2D) VIERFACH EINSTELLBARE SOFT-CLOSED-GESICHTSRAHMEN SCHARNIERE

C Overlay (Links/Rechts)

Einstellung: ±1,8 mm

D -Overlay (vorne/hinten)

Einstellung: ±2,0 mm

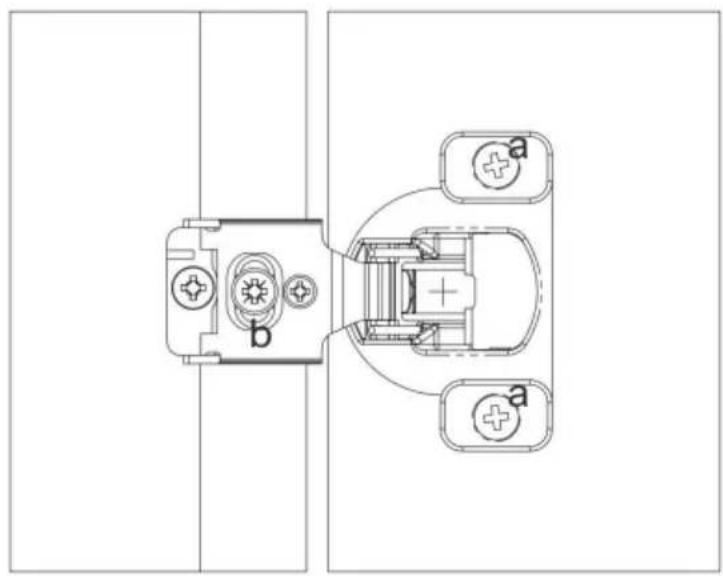

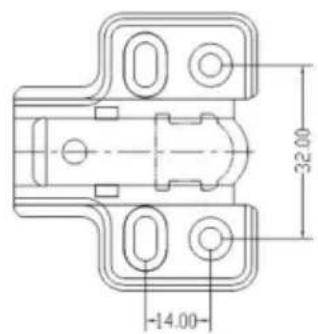

Installationsanleitung

4*20 SCHRAUBEN

4*16 SCHRAUBEN

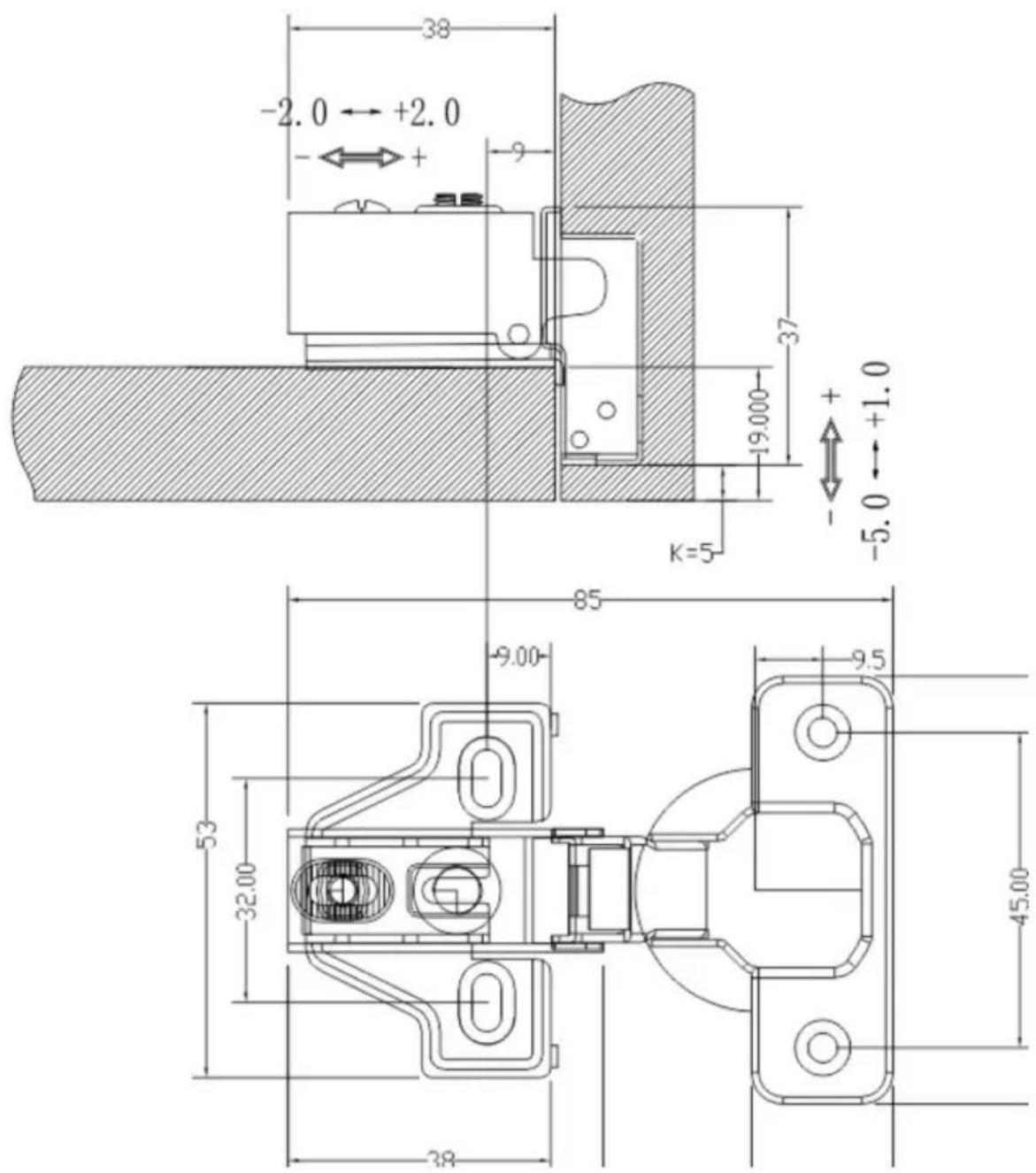

35 FEST AUF EINWEG KURZEN ARMEN HYDRAULISCHE PUFFER SCHARNIERE

SCHARNIERE

C Overlay (Links/Rechts)

Einstellung: ±1,0 mm

D- Overlay (vorne/hinten)

Einstellung: ±2,0 mm

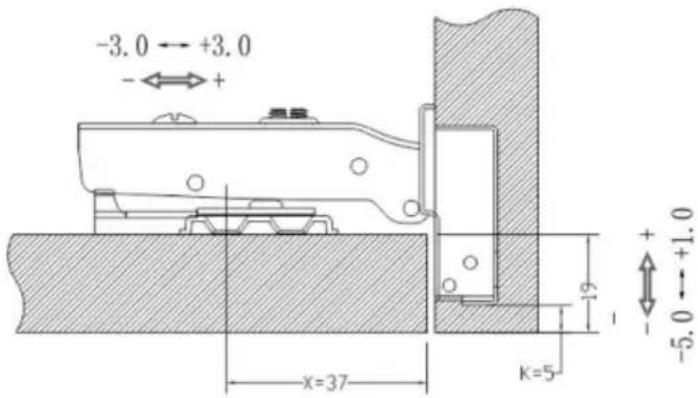

H\K	3	4	5	6
0	16	17	18	19

35 CLIP-ON HYDRAULISCHE EINWEG-PUFFERSCHARNIERE

Einstellung: ±1,0 mm

D- Overlay (vorne/hinten)

Einstellung: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

Einstellung: ±1,0 mm

D- Overlay (vorne/hinten)

Einstellung: ±3,0 mm

E- Overlay (hoch/runter)

Einstellung: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Einstellung: ±1,0 mm

D- Overlay (vorne/hinten)

Einstellung: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19
