Produkttyp	Scharniere für Schränke
Marke	Vevor
Modell	PHS25201-20
Topfdurchmesser	35 mm
Topftiefe	10.5 mm
Topfmodell	45
Öffnungswinkel	105°
Oberfläche	vernickelt
Überlappung	12.7 mm (1/2")
Max. dynamische Belastung	3.5 kg (7.7 lb)
Einstellungstyp	6-Wege (3D)
Funktion	Hydraulischer Soft-Close
Material	vernickelter Stahl
Lieferumfang	20 Scharniere, Schrauben (4x16, 4x20), Muttern und optionale Schrauben
Verwendungszweck	Schranktüren
Support	www.vevor.com/support

Häufig gestellte Fragen - PHS25201-20 Vevor

Wie stelle ich die vordere/hintere Überlappung an den Scharnieren PHS25201-20 ein?

Verwenden Sie die Einstellschraube D, um die vordere/hintere Überlappung um ±1,8 mm einzustellen. Drehen Sie die Schraube im Uhrzeigersinn, um den Abstand zu vergrößern, gegen den Uhrzeigersinn, um ihn zu verringern.

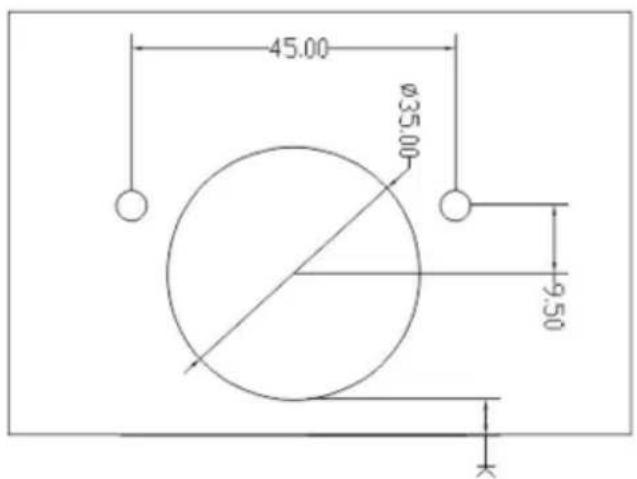

Welchen Durchmesser hat das Bohrloch für den Topf?

Der Topfdurchmesser beträgt 35 mm, bohren Sie also ein Loch mit 35 mm Durchmesser und einer Tiefe von mindestens 10,5 mm.

Sind die Scharniere für einen Soft-Close geeignet?

Ja, diese Scharniere sind mit einem hydraulischen Soft-Close-Mechanismus ausgestattet, der ein Zuschlagen verhindert.

Wie viele Schrauben sind im Paket PHS25201-20 enthalten?

Das Paket enthält 60 Schrauben 4x16, 20 Schrauben 4x20, 40 Muttern und 40 optionale Schrauben.

Was ist der Unterschied zwischen den Modellen PHS25201-20 und PHS25201-30?

Der Unterschied liegt in der Anzahl der Scharniere: PHS25201-20 enthält 20 Scharniere, während PHS25201-30 40 enthält. Die technischen Eigenschaften sind identisch.

Wie stelle ich die Höhe der Tür ein?

Verwenden Sie die Einstellung E (oben/unten), die eine Anpassung von ±2,0 mm ermöglicht. Drehen Sie die entsprechende Schraube in die entsprechende Richtung.

Welche Oberflächenbeschaffenheit haben die Scharniere?

Die Scharniere haben eine vernickelte Oberfläche, die eine gute Korrosionsbeständigkeit bietet.

Kann ich diese Scharniere für eine schwere Schranktür verwenden?

Die maximale dynamische Belastung beträgt 3,5 kg pro Scharnier. Bei schwereren Türen wird empfohlen, mehr Scharniere oder ein Modell mit höherer Kapazität zu verwenden.

Sind die Einstellschrauben im Lieferumfang enthalten?

Ja, Einstellschrauben sind im Paket enthalten. Siehe Teileliste für die genauen Mengen.

Wie installiere ich das Scharnier richtig am Schrankrahmen?

Bohren Sie ein Loch von 35 mm für den Topf, befestigen Sie das Scharnier mit den mitgelieferten Schrauben, und stellen Sie dann die Überlappung mit den Einstellungen D, E und ggf. seitlich ein. Siehe die Installationsdiagramme in der Anleitung.

BEDIENUNGSANLEITUNG PHS25201-20 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

SCHRANKSCHARNIERE

MODELL: PHS25101-40/ PHS23701-40/PHS25101-50 /PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20 /PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Schrankscharniere

MODELL: MODELL: PHS25101-40/ PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

PARAMETERLISTE

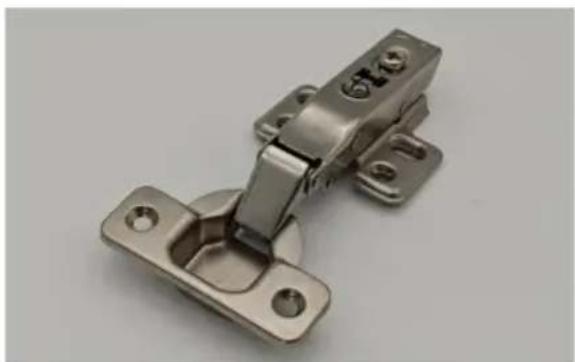

ÿ35 CLIP-ON-HYDRAULISCHE EINWEG-PUFFERSCHARNIERE

Modell	PHS23601
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100°
Beenden	Vernickelt
(K)	5
Überlagerung	Vollständige Überlagerung
Max. dynamische Belastung (Pfund/kg)	16,5/7,5

Stückliste
Code	Bild	Name	PHS23601-60
1		SCHARNIERE	60
2		4*16 SCHRAUBEN	12*30=360

ÿ35 FEST AUF EINWEG KURZEN ARMEN HYDRAULISCHE PUFFER

SCHARNIERE

Modell	PHS25001
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100°
Beenden	Vernickelt
Überlagerung	Vollständige Überlagerung
(K)	5
Max. dynamische Belastung (Pfund/kg)	7,7/3,5

Stückliste
Code	Bild	Name	PHS25001-60
1		SCHARNIERE	60
2		4*16SCHRAUBEN	8*30=240
3		NÜSSE(Optional)	4*30=120
4		SCHRAUBEN(Optional)	4*30=120

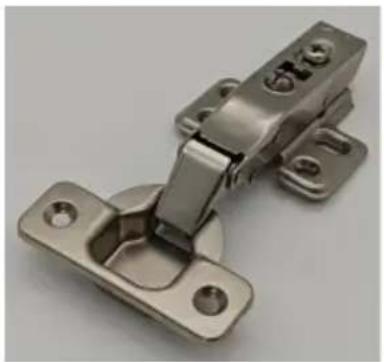

ÿ35 CLIP ON EINWEG (3D) SECHSFACH EINSTELLBAR HYDRAULISCH PUFFERSCHARNIERE

Modell	PHS23701
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100°
Beenden	Vernickelt
Überlagerung	5
(K)	Vollständige Überlagerung
Max. dynamische Belastung (Pfund/kg)	16,5/7,5

Stückliste
Code	Bild	Name	PHS23701-50	PHS23701-40
1		SCHARNIERE	50	40
2		4*16SCHRAUBENS	10*25=250 10*20=200

ÿ35 CLIP ON EINWEG (2D) VIERWEGE EINSTELLBAR HYDRAULISCH PUFFERSCHARNIERE

Modell	PHS25101
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100
Beenden	Vernickelt
Überlagerung	5
(K)	Vollständige Überlagerung
Max. dynamische Belastung (Pfund/kg)	16,5/7,5

Stückliste
Code	Bild	Name	PHS25101-50	PHS25101-40
1		SCHARNIERE	50	40
2		4*16SCHRAUBENS	8*25=200	8*20=160

ÿ35(3D)6-FACH EINSTELLBARE SOFT-CLOSE-SCHARNIERE FÜR DEN FRONTRAHMEN

Modell	PHS25201
Becherdurchmesser	35
Tassentiefe	10.5
Tassenmuster	45
Öffnung	105
Beenden	Vernickelt
Überlagerung	3
(K)	1/2" / 12,7
Max. dynamische Belastung (Pfund/kg)	7,7/3,5

Stückliste
Codebild		Name	PHS25201-60	PHS25201-30	PHS25201-20
1		SCHARNIERE	60	40	20
2		4*16SCHRAUBEN	6*30=180 6*15=90		6*10=60
3		4*20SCHRAUBEN	2*30=60	2*15=30	2*10=20
3		NÜSSE(Optional)	4*30=120 4*15=60		4*10=40
4		SCHRAUBEN(Optional)	4*30=120 4*15=60		4*10=40

ÿ35(2D)VIERFACH EINSTELLBARER SOFT-CLOSED-GESICHTSRAHMEN

SCHARNIERE

Modell	PHS24501
Becherdurchmesser	35
Tassentiefe	10.5
Tassenmuster	45
Öffnung	105
Beenden	Vernickelt
Überlagerung	3
(K)	1/2" / 12,7
Max. dynamische Belastung (Pfund/kg)	7,7 / 3,5

Stückliste
Code	Bild	Bezeichnung	PHS24501-50	PHS24501-40
1		SCHARNIERE	50	40
2		4*16SCHRAUBEN	4*25=150	4*20=120
3		4*20SCHRAUBEN	2*25=50	2*20=40
4		NÜSSE(Optional)	4*25=100	4*20=80
		SCHRAUBEN(Optional)	4*25=100	4*20=805

BETRIEB

ÿ35(3D)6-FACH EINSTELLBARE SOFT-CLOSE-SCHARNIERE FÜR DEN FRONTRAHMEN

Einstellung: ±1,8 mm D

-Overlay (vorne/hinten)

Einstellung: ±2,0 mm E-

Overlay (hoch/runter)

Einstellung: ±1,5 mm

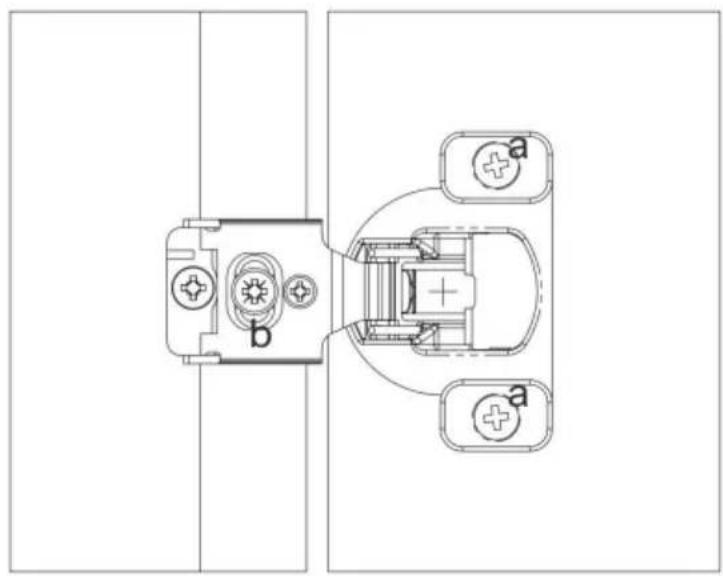

Installationsanleitung

ÿ35(2D)VIERFACH EINSTELLBARER SOFT-CLOSED-GESICHTSRAHMEN SCHARNIERE

C Overlay (Links/Rechts)

Einstellung: ±1,8 mm

D -Overlay (vorne/hinten)

Einstellung: ±2,0 mm

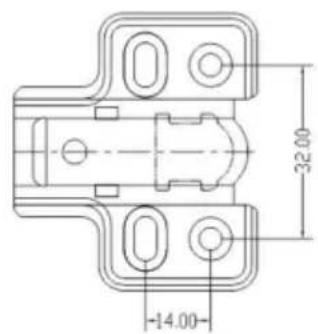

Installationsanleitung

4*20 SCREWS

4*16 SCREWS

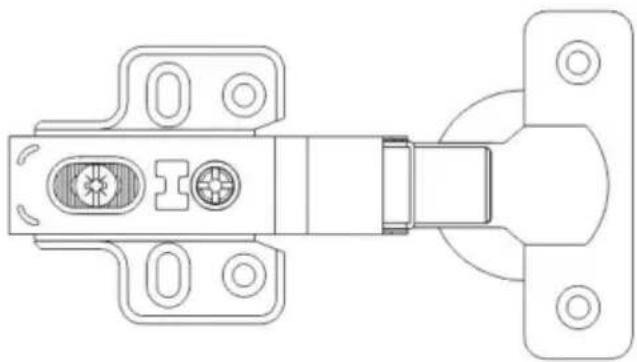

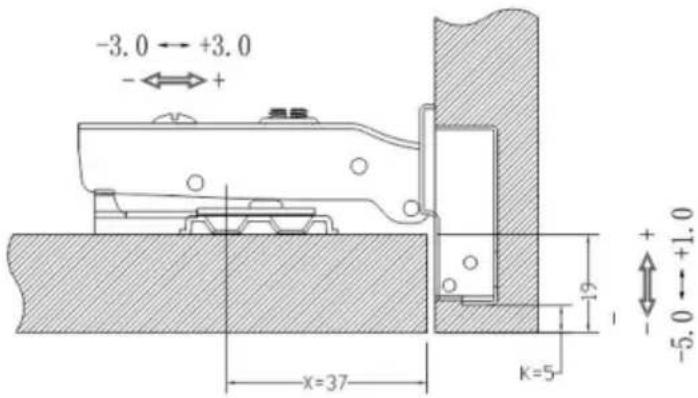

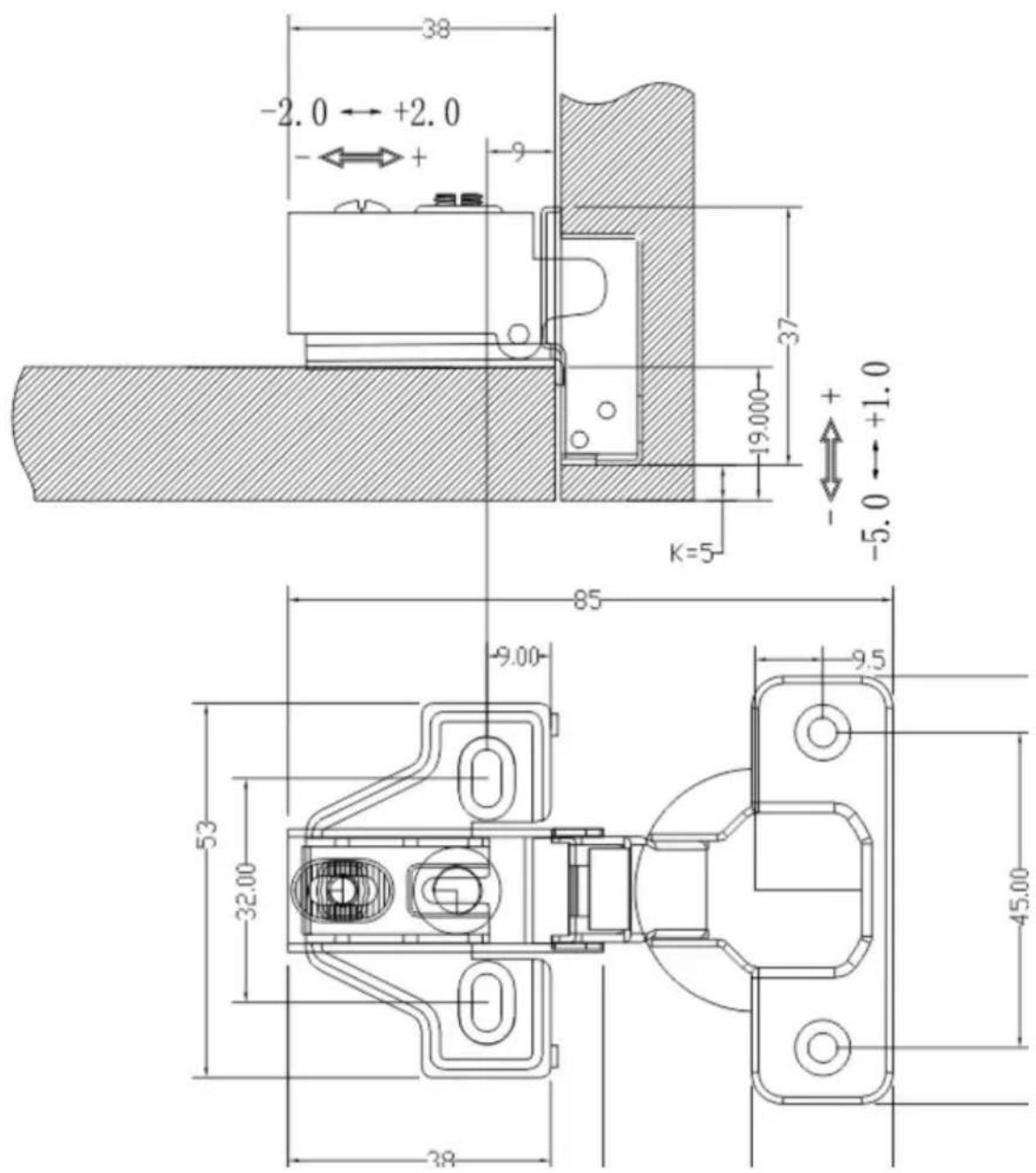

ÿ35 FEST AUF EINWEG KURZEN ARMEN HYDRAULISCHE PUFFER

SCHARNIERE

C Overlay (Links/Rechts)

Einstellung: ±1,0ÿmm

D- Overlay (vorne/hinten)

Einstellung: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

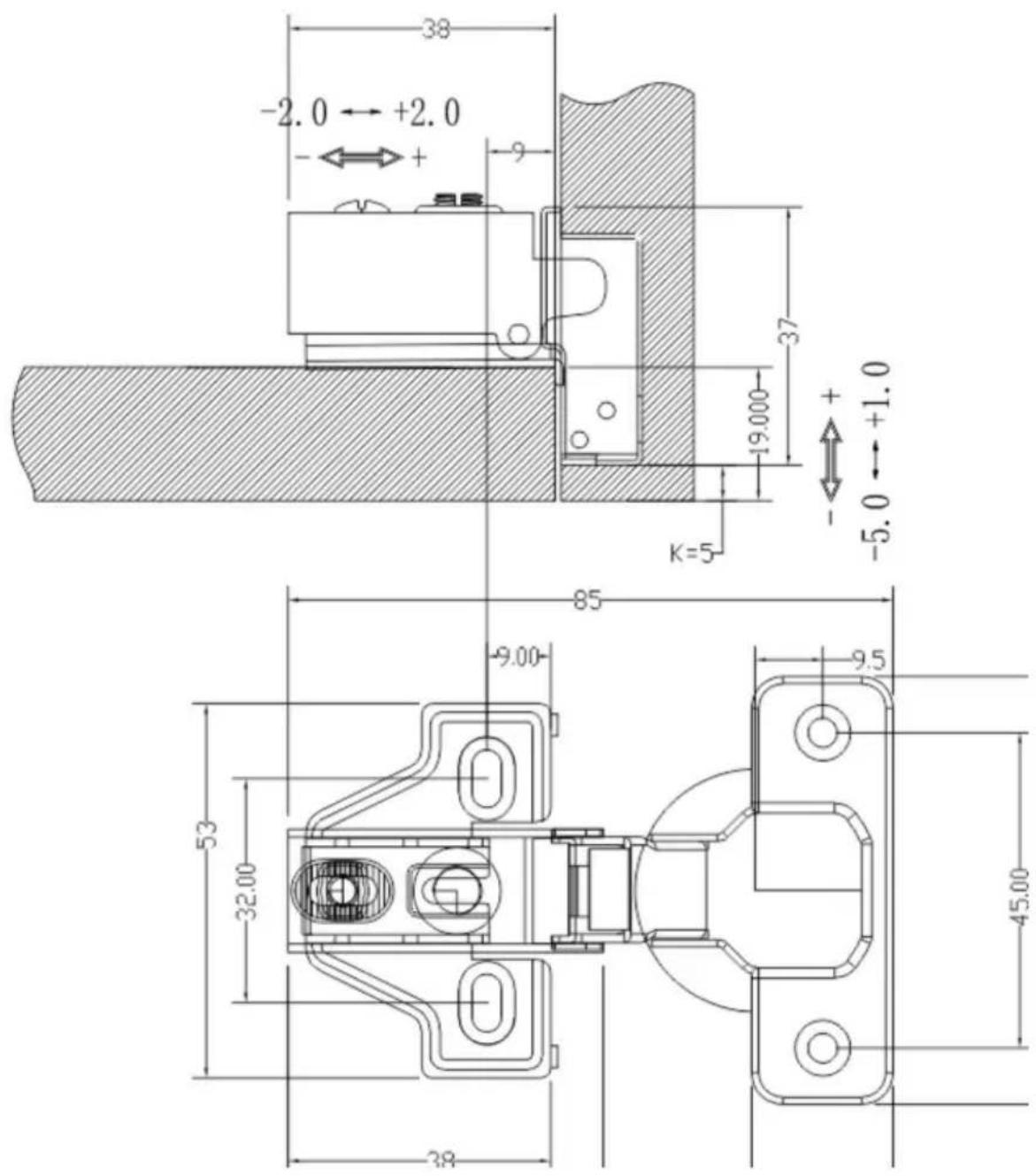

ÿ35 CLIP-ON-HYDRAULISCHE EINWEG-PUFFERSCHARNIERE

Einstellung: ±1,0ÿmm

D- Overlay (vorne/hinten)

Einstellung: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

Einstellung: ±1,0 mm

D- Overlay (vorne/hinten)

Einstellung: ±3,0 mm

E- Overlay (hoch/runter)

Einstellung: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Einstellung: ±1,0ÿmm

D- Overlay (vorne/hinten)

Einstellung: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

C Overlay (links/rechts)

Aanpassing: ±1,8 mm

D- overlay (voor/achter)

C Overlay (Links/Rechts)

Aanpassing: ±1,8 mm

D- overlay (voor/achter)

Aanpassing: ±2,0 mm

C Overlay (Links/Rechts)

Aanpassing: ±1,0 mm

D- overlay (voor/achter)

Aanpassing: ±2,0 mm

ÿ35 CLIP ON EENWEG HYDRAULISCHE BUFFERING SCHARNIEREN

C Overlay (links/rechts)

Aanpassing: ±1,0 mm

D- overlay (voor/achter)

Aanpassing: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

C Overlay (links/rechts)

C Overlay (links/rechts)
