PHS25201-20 - Zaciski Vevor - Bezpłatna instrukcja obsługi

Rodzaj produktu	Zawiasy szafkowe
Marka	Vevor
Model	PHS25201-20
Średnica czaszy	35 mm
Głębokość czaszy	10.5 mm
Model czaszy	45
Otwarcie	105°
Wykończenie	Niklowane
Pokrycie	12.7 mm (1/2")
Maks. obciążenie dynamiczne	3.5 kg (7.7 lb)
Rodzaj regulacji	6-kierunkowa (3D)
Funkcja	Hydrauliczne ciche domykanie
Materiał	Stal niklowana
Zawartość opakowania	20 zawiasów, śruby (4x16, 4x20), nakrętki i śruby opcjonalne
Zastosowanie	Drzwi szafkowe
Pomoc techniczna	www.vevor.com/support

Często zadawane pytania - PHS25201-20 Vevor

Jak wyregulować nakładanie przednie/tylne w zawiasach PHS25201-20?

Użyj śruby regulacyjnej D, aby dostosować nakładanie przednie/tylne o ±1,8 mm. Obróć śrubę zgodnie z ruchem wskazówek zegara, aby zwiększyć odstęp, przeciwnie do ruchu wskazówek zegara, aby zmniejszyć.

Jaka jest średnica otworu wiertniczego dla czaszy?

Średnica czaszy wynosi 35 mm, więc wywierć otwór o średnicy 35 mm i głębokości co najmniej 10,5 mm.

Czy zawiasy nadają się do cichego domykania?

Tak, te zawiasy są wyposażone w hydrauliczny mechanizm cichego domykania, który zapobiega trzaskaniu drzwiami.

Ile śrub jest dostarczanych w opakowaniu PHS25201-20?

Opakowanie zawiera 60 śrub 4x16, 20 śrub 4x20, 40 nakrętek i 40 śrub opcjonalnych.

Jaka jest różnica między modelami PHS25201-20 a PHS25201-30?

Różnica polega na liczbie zawiasów: PHS25201-20 zawiera 20 zawiasów, podczas gdy PHS25201-30 zawiera 40. Specyfikacje techniczne są identyczne.

Jak wyregulować wysokość drzwi?

Użyj regulacji E (góra/dół), która umożliwia regulację o ±2,0 mm. Obróć odpowiednią śrubę w odpowiednim kierunku.

Jaki jest rodzaj wykończenia zawiasów?

Zawiasy mają wykończenie niklowane, zapewniające dobrą odporność na korozję.

Czy mogę użyć tych zawiasów do ciężkich drzwi szafy?

Maksymalne obciążenie dynamiczne wynosi 3,5 kg na zawias. W przypadku cięższych drzwi zaleca się użycie większej liczby zawiasów lub modelu o większej nośności.

Czy śruby regulacyjne są dostarczane?

Tak, śruby regulacyjne są dołączone do opakowania. Patrz lista części, aby poznać dokładne ilości.

Jak prawidłowo zamontować zawias na ramie szafki?

Wywierć otwór o średnicy 35 mm dla czaszy, przymocuj zawias za pomocą dostarczonych śrub, a następnie wyreguluj nakładanie za pomocą regulacji D, E i bocznej, jeśli to konieczne. Patrz schematy montażu w instrukcji.

INSTRUKCJA OBSŁUGI PHS25201-20 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

ZAWIASY DO SZAFEK

MODEL: PHS25101-40/ PHS23701-40/PHS25101-50 /PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20 /PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez as stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas ślone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Zawiasy do szafek

MODEL: MODEL: PHS25101-40/ PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramow

LISTA PARAMETRÓW

Φ35 ZACISK NA JEDNORAZOWE HYDRAULICZNE ZAWIASY BUFOROWANE

Model	PHS23601
Średnica kubka	35
Głębokość kubka	10.6
Wzór kubka	45
Otwór	100°
Skończyć	Niklowany
(K)	5
Narzuta	Pełna nakładka
Maksymalne obciążenie dynamiczne (funty/kg)	16,5/7,5

Lista części
Kod	Zdjęcie	Nazwa	PHS23601-60
1		ZAWIASY	60
2		4*16ŚRUBY	12*30=360

Φ35 MOCOWANE NA JEDNORAZOWYCH KRÓTKICH RAMIONACH BUFOROWO-HYDRAULICZNE ZAWIASY

Model	PHS25001
Średnica kubka	35
Głębokość kubka	10.6
Wzór kubka	45
Otwór	100°
Skończyć	Niklowany
Narzuta	Pełna nakładka
(K)	5
Maksymalne obciążenie dynamiczne (funty/kg)	7,7/3,5

Lista części
Kod	Zdjęcie		Nazwa	PHS25001-60
1			ZAWIASY	60
2			4*16ŚRUBY	8*30=240
3			ORZECHY(Fakultatywny)	4*30=120
4			ŚRUBY(Fakultatywny)	4*30=120

Φ35 ZACISK JEDNORAZOWY (3D) SZEŚCIOKROTNY REGULOWANY HYDRAULICZNY ZAWIASY BUFOROWANE

Model	PHS23701
Średnica kubka	35
Głębokość kubka	10.6
Wzór kubka	45
Otwór	100
Skończyć	Niklowany
Narzuta	5
(K)	Pełna nakładka
Maksymalne obciążenie dynamiczne (funty/kg)	16,5/7,5

Lista części
Kod	Zdjęcie	Nazwa	PHS23701-50	PHS23701-40
1		ZAWIASY	50	40
2		4*16ŚRUBAS	10*25=250 10*20=200

Φ35 ZACISK JEDNORAZOWY (2D) CZTEROROKIERUNKOWY REGULOWANY HYDRAULICZNY ZAWIASY BUFOROWANE

Model	PHS25101
Średnica kubka	35
Głębokość kubka	10.6
Wzór kubka	45
Otwór	100
Skończyć	Niklowany
Narzuta	5
(K)	Pełna nakładka
Maksymalne obciążenie dynamiczne (funty/kg)	16,5/7,5

Lista części
Kod	Zdjęcie	Nazwa	PHS25101-50	PHS25101-40
1		ZAWIASY	50	40
2		4*16ŚRUBA 8*20=168*25=200S

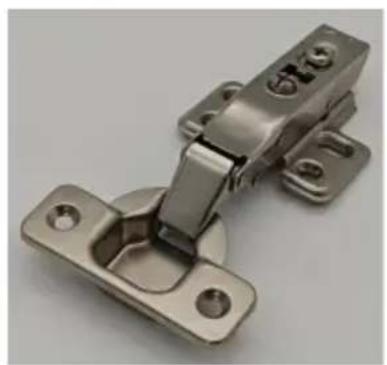

Φ35(3D) SZEŚCIOKĄTNIE REGULOWANE ZAWIASY RAMY OKIENNEJ Z MIĘKKIM ZAMYKANIEM

Model	PHS25201
Średnica kubka	35
Głębokość kubka	10,5
Wzór kubka	45
Otwór	105
Skończyć	Niklowany
Narzuta	3
(K)	1/2" / 12,7
Maksymalne obciążenie dynamiczne (funty/kg)	7,7/3,5

Lista części
Kod Obrazkowy	Nazwa	PHS25201-60	PHS25201-30	PHS25201-20
1		ZAWIASY	60	40	20
2		4*16ŚRUBY	6*30=180 6*15=90	6*10=60
3		4*20ŚRUBY	2*30=60	2*15=30	2*10=20
3		ORZECHY(Fakultatywny)	4*30=120 4*15=60	4*10=40
4		ŚRUBY(Fakultatywny)	4*30=120 4*15=60	4*10=40

Φ35(2D)CZTEROKIERUNKOWA REGULOWANA RAMKA Z MIĘKKĄ DOMYKAJĄCĄ SIĘ TWARZĄ ZAWIASY

Model	PHS24501
Średnica kubka	35
Głębokość kubka	10,5
Wzór kubka	45
Otwór	105°
Skończyć	Niklowany
Narzuta	3
(K)	1/2" / 12,7
Maksymalne obciążenie dynamiczne (funty/kg)	7,7 / 3,5

Lista części
Kod	Zdjęcie	Nazwa PHS	24501-50 PHS24501-40
1		ZAWIASY	50	40
2		4*16ŚRUBY	4*25=150	4*20=120
3		4*20ŚRUBY	2*25=50	2*20=40
4		ORZECHY(Fakultatywny)	4*25=100	4*20=80
		ŚRUBY(Fakultatywny)	4*25=100	4*20=805

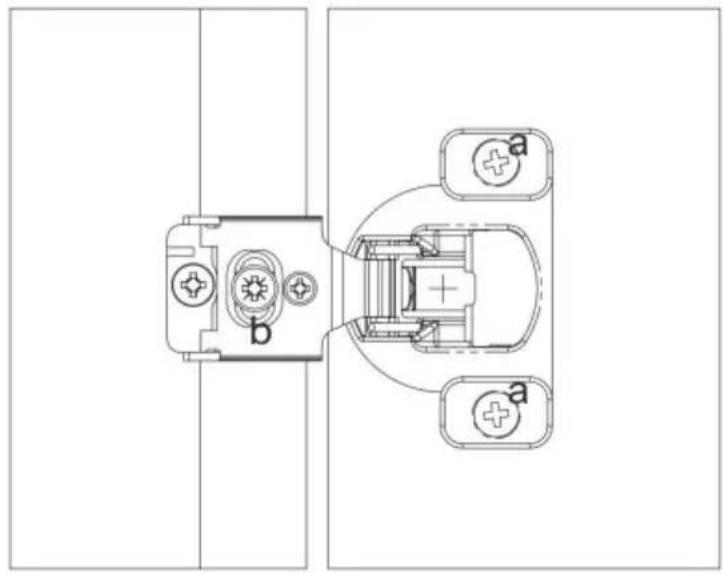

DZIAŁANIE

Φ35(3D) SZEŚCIOKĄTNIE REGULOWANE ZAWIASY RAMY OKIENNEJ Z MIĘKKIM ZAMYKANIEM

Nakładka C (lewa/prawa)

Regulacja: ±1,8 mm D

Overlay (przód/tył)

Regulacja: ±2,0 mm E

Nakładka (góra/dół)

Regulacja: ±1,5 mm

Instrukcje instalacji

Φ35(2D)CZTEROKIERUNKOWA REGULOWANA RAMKA Z MIĘKKĄ DOMYKAJĄCĄ SIĘ TWARZĄ ZAWIASY

Nakładka C (lewa/prawa)

Regulacja: ±1,8 mm D

Overlay (przód/tył)

Regulacja: ±2,0 mm

Instrukcje instalacji

Nakładka C (lewa/prawa)

Regulacja: ±1,0 mm D

Nakładka (przód/tył)

Regulacja: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Φ35 ZACISK NA JEDNORAZOWE HYDRAULICZNE ZAWIASY BUFOROWANE

Nakładka C (lewa/prawa)

Regulacja: ±1,0 mm D

Nakładka (przód/tył)

Regulacja: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

Nakładka C (lewa/prawa)

Regulacja: ±1,0 mm D

Nakładka (przód/tył)

Regulacja: ±3,0 mm E

Nakładka (góra/dół)

Regulacja: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Nakładka C (lewa/prawa)

Regulacja: ±1,0 mm D

Nakładka (przód/tył)

Regulacja: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support
