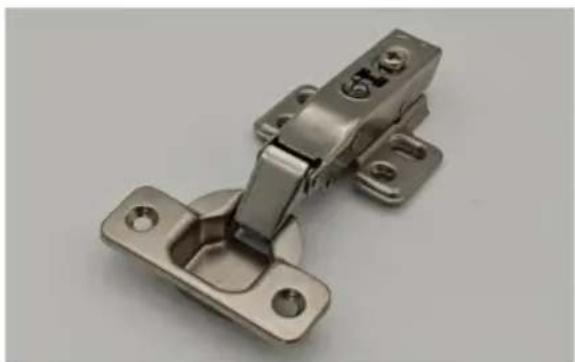

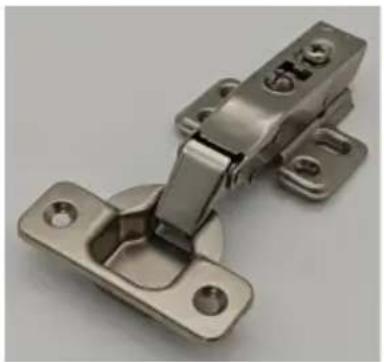

Produkttyp	Schrankscharnier
Marke	Vevor
Modell	PHS24501-50
Topfdurchmesser	35 mm
Topftiefe	10,5 mm
Öffnungswinkel	105°
Überdeckungstyp	Teilüberdeckung (1/2" / 12,7 mm)
Oberfläche	vernickelt
Max. dynamische Belastung	7,7 lb / 3,5 kg
Einstellungen	2D (4 Wege): vorne/hinten ±1,8 mm, oben/unten ±2,0 mm
Gedämpfter Schließmechanismus	Ja, hydraulisch gefedert
Stückzahl pro Los	50 Scharniere + 4 Schrauben 4x16 pro Scharnier, 2 Schrauben 4x20 pro Scharnier, zusätzliche Muttern und Schrauben (optional)
Material	vernickelter Stahl
Montageart	Schraubmontage, für Rahmenfront (Face Frame)
Empfohlene Verwendung	Küchenschranktüren, Badezimmer, Möbel
Ungefähres Einzelgewicht	~0,15 kg (nur Scharnier)
Garantie	Elektronische Garantie über www.vevor.com/support

Häufig gestellte Fragen - PHS24501-50 Vevor

Wie stelle ich die vordere/hintere Überlappung des Scharniers ein?

Verwenden Sie die Einstellschraube für vorne/hinten (Markierung D) am Scharnierarm. Drehen Sie sie im Uhrzeigersinn, um den Abstand zwischen Tür und Rahmen zu vergrößern, oder gegen den Uhrzeigersinn, um ihn zu verringern. Der Einstellbereich beträgt ±1,8 mm.

Wie stelle ich die Türhöhe (oben/unten) ein?

Verwenden Sie die Einstellschraube für oben/unten (Markierung E) am Arm. Drehen Sie sie, um die Tür vertikal zu verschieben. Der Bereich beträgt ±2,0 mm.

Ist dieses Modell für einen rahmenlosen Schrank (ohne Face Frame) geeignet?

Nein, dieses Modell ist für Schränke mit Rahmenfront (Face Frame) konzipiert. Wählen Sie für einen rahmenlosen Schrank stattdessen das Modell PHS25201 (Rahmenscharnier) oder einen anderen Typ zur seitlichen Befestigung.

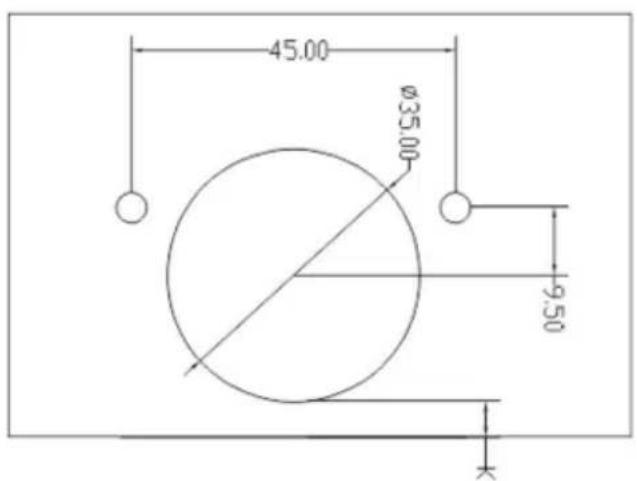

Welchen Durchmesser hat das in die Tür zu bohrende Loch für den Topf?

Der Lochdurchmesser beträgt 35 mm (Φ35). Die Tiefe des Lochs muss mindestens 10,5 mm betragen, um den Topf aufzunehmen.

Werden die Scharniere mit Montageschrauben geliefert?

Ja, jede Charge enthält Schrauben 4x16 zur Befestigung des Topfes, Schrauben 4x20 zur Befestigung des Arms am Rahmen sowie zusätzliche Muttern und Schrauben (je nach Modell optional).

Kann ich diese Scharniere an einer Massivholztür verwenden?

Ja, sie sind geeignet für Türen aus Massivholz, MDF oder Spanplatte, sofern das Material dick genug ist, um Schraube und Topf aufzunehmen (empfohlene Mindeststärke: 16 mm).

Wie installiere ich das Scharnier an der Tür?

Bohren Sie ein Loch mit 35 mm Durchmesser an der gewünschten Stelle. Setzen Sie den Topf in das Loch und befestigen Sie ihn mit den mitgelieferten Schrauben 4x16. Befestigen Sie dann den Arm am Schrankrahmen mit den Schrauben 4x20. Die Einstellungen erfolgen nach der Montage.

Funktioniert der gedämpfte Schließmechanismus auf beiden Seiten?

Nein, die Dämpfungsfunktion ist unidirektional: Sie verlangsamt das Schließen der Tür, wirkt jedoch nicht beim Öffnen.

Was ist die maximale empfohlene Belastung pro Scharnier?

Die maximale dynamische Belastung beträgt 7,7 lb (3,5 kg) pro Scharnier. Verwenden Sie für eine Standardtür zwei Scharniere für eine gleichmäßige Lastverteilung.

Wo finde ich Garantie und technische Unterstützung?

Besuchen Sie www.vevor.com/support, um Ihr Produkt zu registrieren, die Anleitung herunterzuladen und den technischen Support zu kontaktieren. Die Garantie ist elektronisch.

BEDIENUNGSANLEITUNG PHS24501-50 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

SCHRANKSCHARNIERE

MODELL: PHS25101-40/ PHS23701-40/PHS25101-50 /PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20 /PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Schrankscharniere

MODELL: PHS25101-40/ PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

PARAMETERLISTE

35 CLIP-ON-HYDRAULISCHE EINWEG-PUFFERSCHARNIERE

Modell	PHS23601
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100°
Beenden	Vernickelt
(K)	5
Überlagerung	Vollständige Überlagerung
Max. dynamische Belastung (Pfund/kg)	16,5/7,5

Stückliste
Code	Bild	Name	PHS23601-60
1		SCHARNIERE	60
2		4*16 SCHRAUBEN	12*30=360

35 FEST AUF EINWEG KURZEN ARMEN HYDRAULISCHE PUFFER

SCHARNIERE

Modell	PHS25001
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100°
Beenden	Vernickelt
Überlagerung	Vollständige Überlagerung
(K)	5
Max. dynamische Belastung (Pfund/kg)	7,7/3,5

Stückliste
Code	Bild	Name	PHS25001-60
1		SCHARNIERE	60
2		4*16SCHRAUBEN	8*30=240
3		NÜSSE(Optional)	4*30=120
4		SCHRAUBEN(Optional)	4*30=120

35 CLIP ON EINWEG (3D) SECHSFACH EINSTELLBAR HYDRAULISCH PUFFERSCHARNIERE

Modell	PHS23701
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100°
Beenden	Vernickelt
Überlagerung	5
(K)	Vollständige Überlagerung
Max. dynamische Belastung (Pfund/kg)	16,5/7,5

Stückliste
Code	Bild	Name	PHS23701-50	PHS23701-40
1		SCHARNIERE	50	40
2		4*16SCHRAUBENS	10*25=250 10*20=200

35 CLIP ON EINWEG (2D) VIERWEGE EINSTELLBAR HYDRAULISCH PUFFERSCHARNIERE

Modell	PHS25101
Becherdurchmesser	35
Tassentiefe	10.6
Tassenmuster	45
Öffnung	100
Beenden	Vernickelt
Überlagerung	5
(K)	Vollständige Überlagerung
Max. dynamische Belastung (Pfund/kg)	16,5/7,5

Stückliste
Code	Bild	Name	PHS25101-50	PHS25101-40
1		SCHARNIERE	50	40
2		4*16SCHRAUBENS	8*25=200	8*20=160

35(3D)6-FACH EINSTELLBARE SOFT-CLOSE-SCHARNIERE FÜR DEN FRONTRAHMEN

Modell	PHS25201
Becherdurchmesser	35
Tassentiefe	10.5
Tassenmuster	45
Öffnung	105
Beenden	Vernickelt
Überlagerung	3
(K)	1/2" / 12,7
Max. dynamische Belastung (Pfund/kg)	7,7/3,5

Stückliste
Codebild		Name	PHS25201-60	PHS25201-30	PHS25201-20
1		SCHARNIERE	60	40	20
2		4*16SCHRAUBEN	6*30=180 6*15=90		6*10=60
3		4*20SCHRAUBEN	2*30=60	2*15=30	2*10=20
3		NÜSSE(Optional)	4*30=120 4*15=60		4*10=40
4		SCHRAUBEN(Optional)	4*30=120 4*15=60		4*10=40

35(2D)VIERFACH EINSTELLBARER SOFT-CLOSED-GESICHTSRAHMEN

SCHARNIERE

Modell	PHS24501
Becherdurchmesser	35
Tassentiefe	10.5
Tassenmuster	45
Öffnung	105
Beenden	Vernickelt
Überlagerung	3
(K)	1/2" / 12,7
Max. dynamische Belastung (Pfund/kg)	7,7 / 3,5

Stückliste
Code	Bild	Bezeichnung	PHS24501-50	PHS24501-40
1		SCHARNIERE	50	40
2		4*16SCHRAUBEN	4*25=150	4*20=120
3		4*20SCHRAUBEN	2*25=50	2*20=40
4		NÜSSE(Optional)	4*25=100	4*20=80
		SCHRAUBEN(Optional)	4*25=100	4*20=805

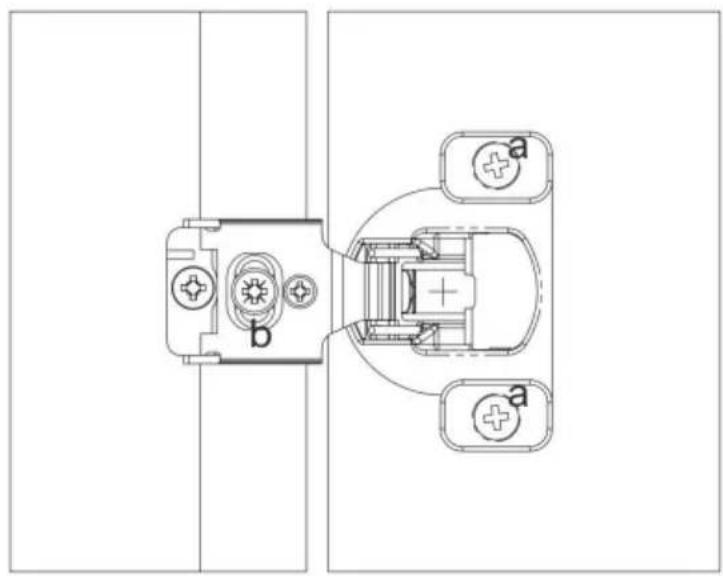

BETRIEB

35(3D)6-FACH EINSTELLBARE SOFT-CLOSE-SCHARNIERE FÜR DEN FRONTRAHMEN

Einstellung: ±1,8 mm D

-Overlay (vorne/hinten)

Einstellung: ±2,0 mm

Overlay (hoch/runter)

Einstellung: ±1,5 mm

Installationsanleitung für 35(2D) VIERFACH EINSTELLBARE SOFT-CLOSED-GESICHTSRAHMEN SCHARNIERE

C Overlay (Links/Rechts)

Einstellung: ±1,8 mm

D -Overlay (vorne/hinten)

Einstellung: ±2,0 mm

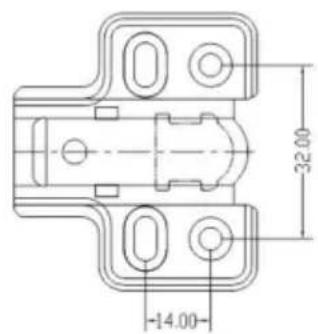

Installationsanleitung

4*20 SCHRAUBEN

4*16 SCHRAUBEN

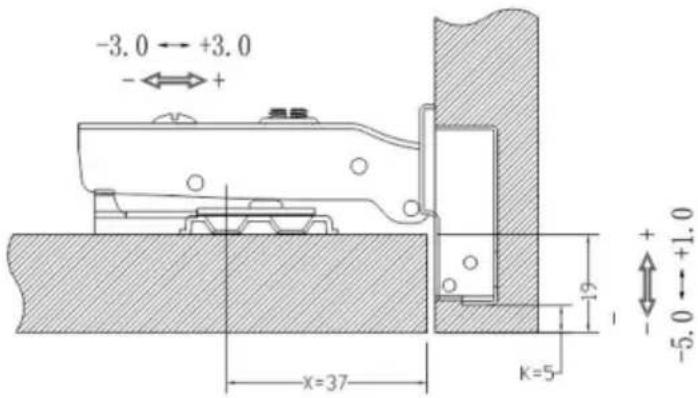

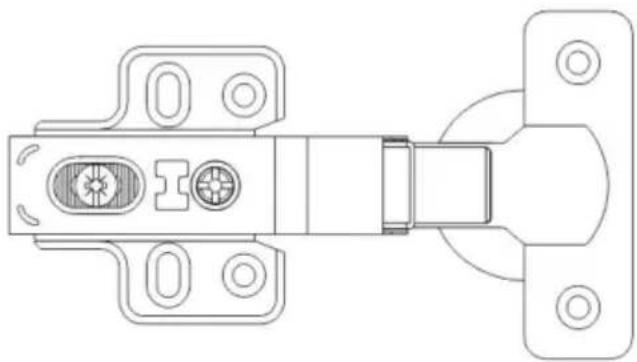

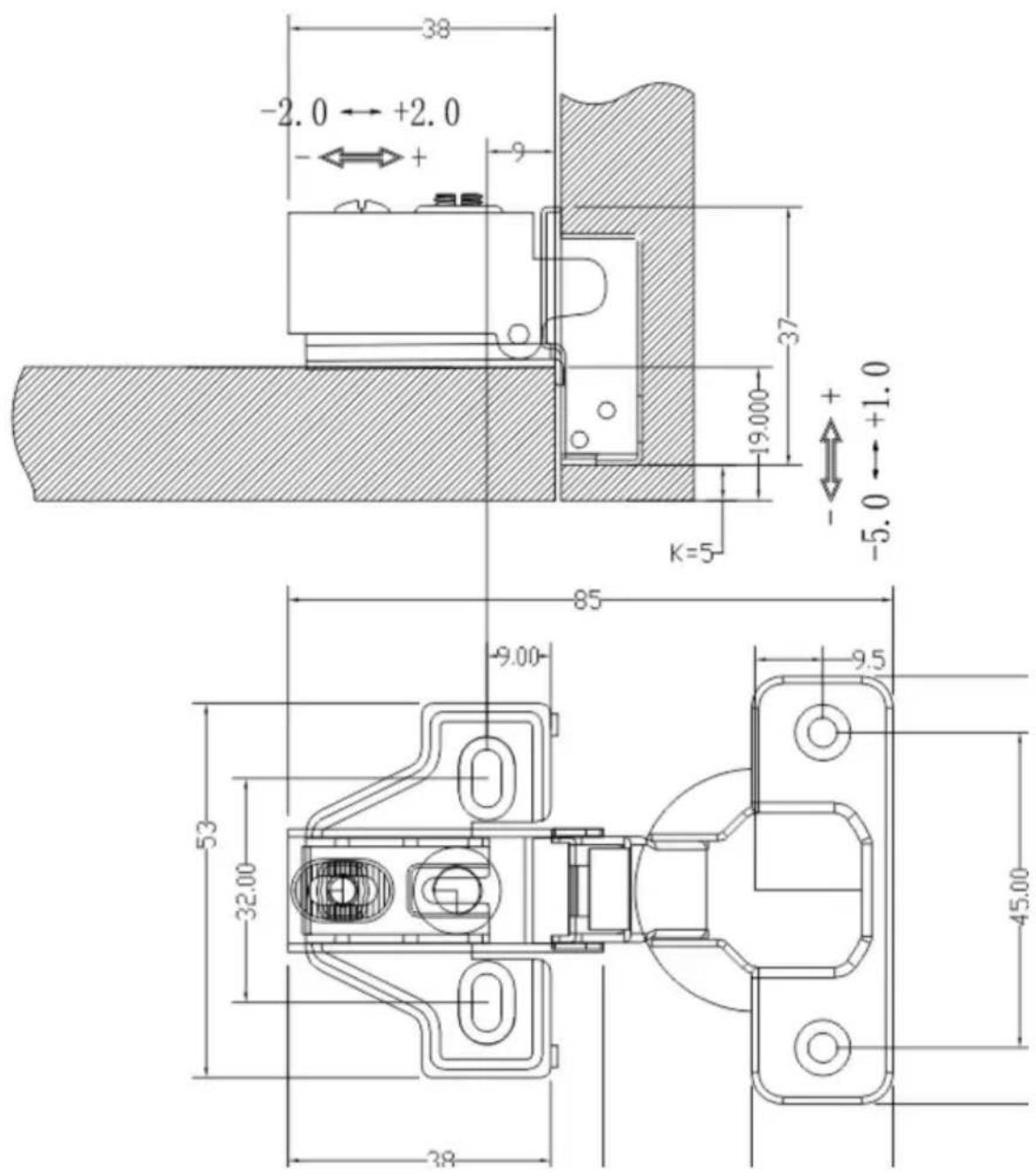

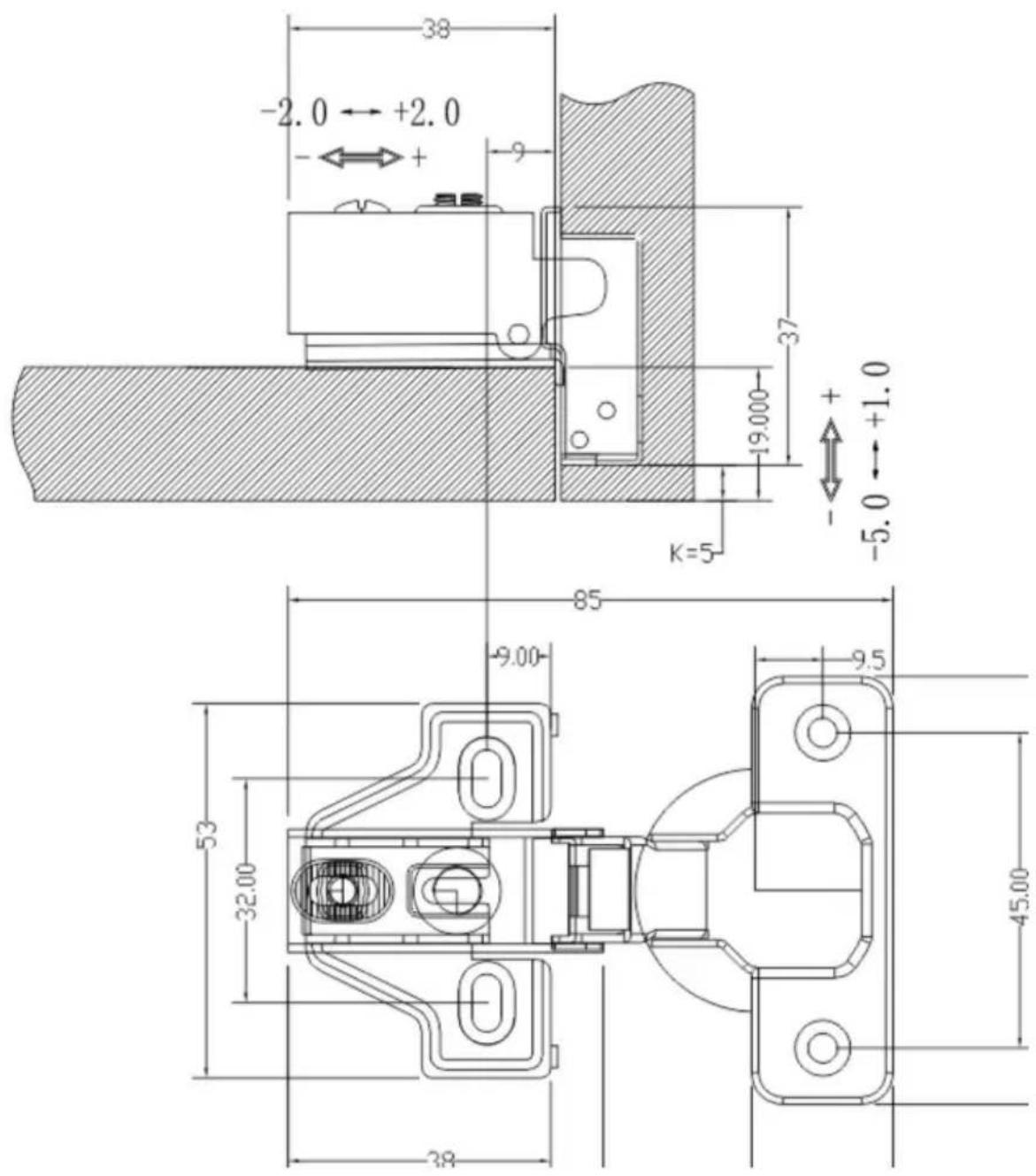

35 FEST AUF EINWEG KURZEN ARMEN HYDRAULISCHE PUFFER SCHARNIERE

SCHARNIERE

C Overlay (Links/Rechts)

Einstellung: ±1,0 mm

D- Overlay (vorne/hinten)

Einstellung: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

35 CLIP-ON-HYDRAULISCHE EINWEG-PUFFERSCHARNIERE

Einstellung: ±1,0 mm

D- Overlay (vorne/hinten)

Einstellung: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

Einstellung: ±1,0 mm

D- Overlay (vorne/hinten)

Einstellung: ±3,0 mm

E- Overlay (hoch/runter)

Einstellung: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

Einstellung: ±1,0 mm

D- Overlay (vorne/hinten)

Einstellung: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

E-CrossStu GmbH Mainzer Landstr. 69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

C-Überlagerung (links/rechts)

Einstellung: ±1,8 mm

D-Überlagerung (vorne/hinten)

C-Überlagerung (links/rechts)

Einstellung: ±1,8 mm

D-Überlagerung (vorne/hinten)

Einstellung: ±2,0 mm

C-Überlagerung (links/rechts)

Einstellung: ±1,0 mm

D-Überlagerung (vorne/hinten)

Einstellung: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

35 CLIP-ON EINWEG HYDRAULISCHE PUFFERUNG SCHARNIEREN

C-Overlay (links/rechts)

Einstellung: ±1,0 mm

D-Overlay (vorne/hinten)

Einstellung: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

CLIP ON▶

C-Overlay (links/rechts)

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.
