Tipo di prodotto	Cerniera per armadio
Marca	Vevor
Modello	PHS24501-50
Diametro della coppa	35 mm
Profondità della coppa	10,5 mm
Angolo di apertura	105°
Tipo di copertura	Copertura parziale (1/2" / 12,7 mm)
Finitura	Nichelato
Carico dinamico max.	7,7 lb / 3,5 kg
Regolazioni	2D (4 vie) : avanti/indietro ±1,8 mm, alto/basso ±2,0 mm
Chiusura ammortizzata	Sì, a molla idraulica
Numero di pezzi per lotto	50 cerniere + 4 viti 4x16 per cerniera, 2 viti 4x20 per cerniera, dadi e viti aggiuntivi (facoltativo)
Materiale	Acciaio nichelato
Tipo di montaggio	Montaggio a vite, per telaio frontale (face frame)
Uso consigliato	Porte di armadi da cucina, bagno, mobili
Peso unitario approssimativo	~0,15 kg (sola cerniera)
Garanzia	Garanzia elettronica tramite www.vevor.com/support

Domande frequenti - PHS24501-50 Vevor

Come regolare la sovrapposizione avanti/indietro della cerniera?

Utilizzare la vite di regolazione avanti/indietro (contrassegno D) situata sul braccio della cerniera. Ruotarla in senso orario per aumentare lo spazio tra la porta e il telaio, o antiorario per ridurlo. La gamma di regolazione è di ±1,8 mm.

Come regolare l'altezza della porta (alto/basso)?

Utilizzare la vite di regolazione alto/basso (contrassegno E) situata sul braccio. Ruotarla per spostare la porta verticalmente. La gamma è di ±2,0 mm.

Questo modello è adatto per un armadio senza telaio (senza face frame)?

No, questo modello è progettato per armadi con telaio frontale (face frame). Per un armadio senza telaio, scegliere piuttosto il modello PHS25201 (cerniera per telaio) o un altro tipo da fissare sul lato.

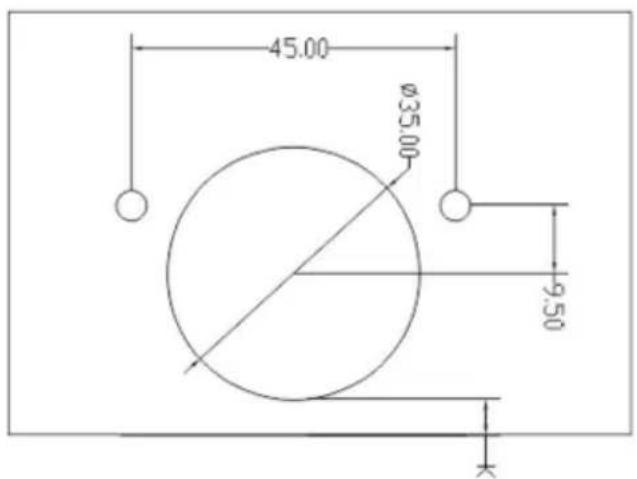

Qual è il diametro del foro da praticare nella porta per la coppa?

Il diametro del foro è di 35 mm (Φ35). La profondità del foro deve essere di almeno 10,5 mm per alloggiare la coppa.

Le cerniere sono fornite con le viti di montaggio?

Sì, ogni lotto include viti 4x16 per il fissaggio della coppa, viti 4x20 per il fissaggio del braccio sul telaio, oltre a dadi e viti aggiuntivi (facoltativi a seconda del modello).

Posso utilizzare queste cerniere su una porta in legno massello?

Sì, sono adatte a porte in legno massello, MDF o truciolare, a condizione che il materiale sia abbastanza spesso per ricevere la vite e la coppa (spessore minimo consigliato: 16 mm).

Come installare la cerniera sulla porta?

Praticare un foro di 35 mm di diametro nella posizione desiderata. Inserire la coppa nel foro e fissarla con le viti 4x16 fornite. Successivamente, fissare il braccio sul telaio dell'armadio utilizzando le viti 4x20. Le regolazioni si effettuano dopo il montaggio.

La chiusura ammortizzata funziona su entrambi i lati?

No, la funzione ammortizzata è unidirezionale: rallenta la chiusura della porta, ma non agisce durante l'apertura.

Qual è il carico massimo consigliato per cerniera?

Il carico dinamico massimo è di 7,7 lb (3,5 kg) per cerniera. Per una porta standard, utilizzare due cerniere per una distribuzione equilibrata.

Dove trovare la garanzia e l'assistenza tecnica?

Visitare www.vevor.com/support per registrare il prodotto, scaricare il manuale e contattare il supporto tecnico. La garanzia è elettronica.

MANUALE UTENTE PHS24501-50 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CERNIERE PER MOBILI

MODELLO: PHS25101-40/ PHS23701-40/PHS25101-50 /PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20 /PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

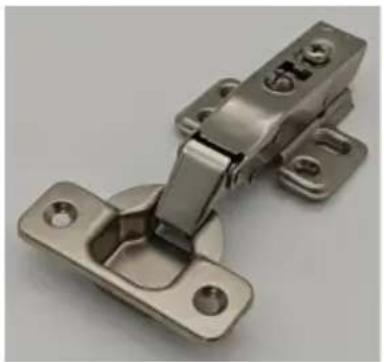

Cerniere per mobili

MODELLO: MODELLO: PHS25101-40/ PHS23701-40/PHS25101-50

/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20

/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60

Codice articolo: PHS23601-60

Codice articolo: PHS25001-60

Codice articolo: PHS23701-40/50

Modello PHS24501-40/50

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ELENCO PARAMETRI

ÿ35 CLIP ON CERNIERE IDRAULICHE AMMORTIZZANTI UNIDIREZIONALI

Modello	Numero di modello: PHS23601
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100°
Fine	Nichelato
(il)	5
Sovrapposizione	Sovrapposizione completa
Carico dinamico massimo (libbre/kg)	16.5/7.5

Elenco delle parti
Codice	Immagine	Nome	Codice articolo: PHS23601-60
1		CERNIERE	60
2		4*16VITI	12*30=360

ÿ35 FISSATO SU BRACCI CORTI MONODIREZIONALI AMMORTIZZATORE IDRAULICO CERNIERE

Modello	Codice articolo: PHS25001
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100°
Fine	Nichelato
Sovrapposizione	Sovrapposizione completa
(il)	5
Carico dinamico massimo (libbre/kg)	7.7/3.5

Elenco delle parti
Codice	Immagine	Nome	Codice articolo: PHS25001-60
1		CERNIERE	60
2		4*16VITI	8*30=240
3		NOCI(Opzionale)	4*30=120
4		VITI(Opzionale)	4*30=120

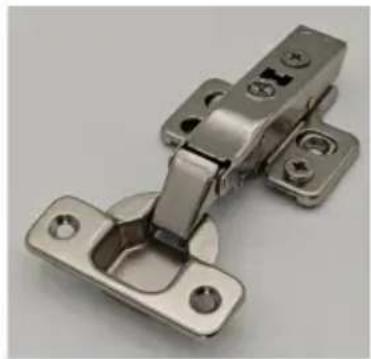

ÿ35 CLIP ON UNIDIREZIONALE (3D) IDRAULICO REGOLABILE A SEI VIE CERNIERE TAMPONATE

Modello	Numero di modello: PHS23701
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100
Fine	Nichelato
Sovrapposizione	5
(il)	Sovrapposizione completa
Carico dinamico massimo (libbre/kg)	16.5/7.5

Elenco delle parti
Codice	Immagine	Nome	Numero di modello: PHS23701-50	Numero di modello: PHS23701-40
1		CERNIERE	50	40
2		4*16VITES	10*25=250 10*20=200

ÿ35 CLIP ON UNIDIREZIONALE (2D) IDRAULICO REGOLABILE A QUATTRO VIE CERNIERE TAMPONATE

Modello	Codice articolo: PHS25101
Diametro della tazza	35
Profondità della tazza	10.6
Modello di tazza	45
Apertura	100
Fine	Nichelato
Sovrapposizione	5
(il)	Sovrapposizione completa
Carico dinamico massimo (libbre/kg)	16.5/7.5

Elenco delle parti
Codice	Immagine	Nome	PHS25101-50	PHS25101-40
1		CERNIERE	50	40
2		4*16VITES	8*25=200	8*20=160

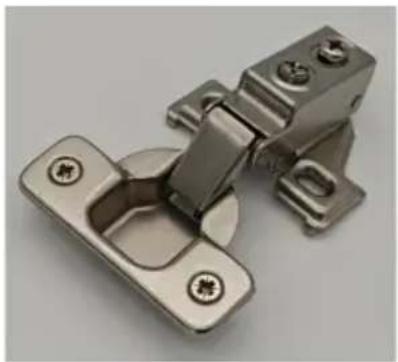

ÿ35(3D)CERNIERE PER TELAIO FRONTALE CON CHIUSURA AMMORTIZZATA REGOLABILI A SEI VIE

Modello	Codice articolo: PHS25201
Diametro della tazza	35
Profondità della tazza	10.5
Modello di tazza	45
Apertura	105
Fine	Nichelato
Sovrapposizione	3
(il)	1/2" / 12,7
Carico dinamico massimo (libbre/kg)	7.7/3.5

Elenco delle parti
Codice Immagine	Nome	Codice articolo: PHS25201-60	Codice articolo: PHS25201-30	Codice articolo: PHS25201-20
1		CERNIERE	60	40	20
2		4*16VITI	6*30=180 6*15=90	6*10=60
3		4*20VITI	2*30=60	2*15=30	2*10=20
3		NOCI(Opzionale)	4*30=120 4*15=60	4*10=40
4		VITI(Opzionale)	4*30=120 4*15=60	4*10=40

ÿ35(2D)TELAIO FRONTALE A CHIUSURA AMMORTIZZATA REGOLABILE A QUATTRO VIE CERNIERE

Modello	Numero di modello; PHS24501
Diametro della tazza	35
Profondità della tazza	10.5
Modello di tazza	45
Apertura	105°
Fine	Nichelato
Sovrapposizione	3
(il)	1/2" / 12,7
Carico dinamico massimo (libbre/kg)	7.7 / 3.5

Elenco delle parti
Codice	Immagine	Nome PHS	24501-50 PHS2450	1-40
1		CERNIERE	50	40
2		4*16VITI	4*25=150	4*20=120
3		4*20VITI	2*25=50	2*20=40
4		NOCI(Opzionale)	4*25=100	4*20=80
5		VITI(Opzionale)		4*20=804*25=100

OPERAZIONE

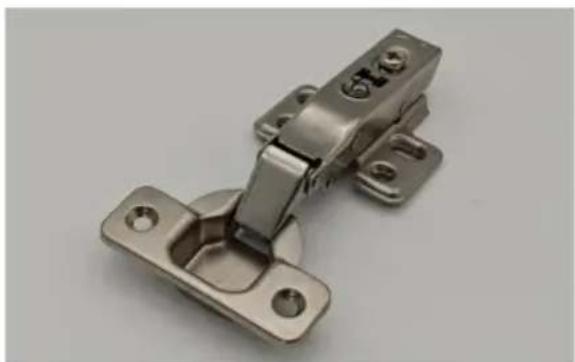

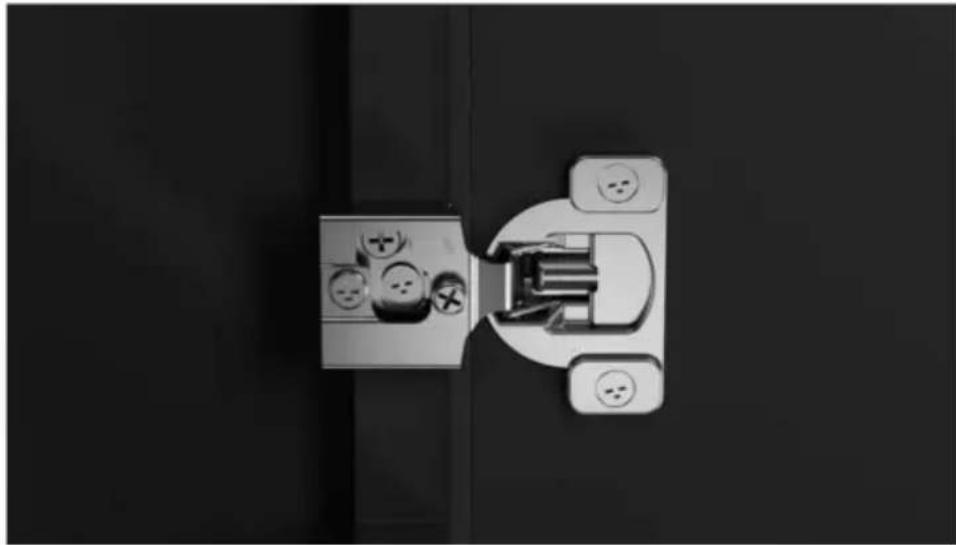

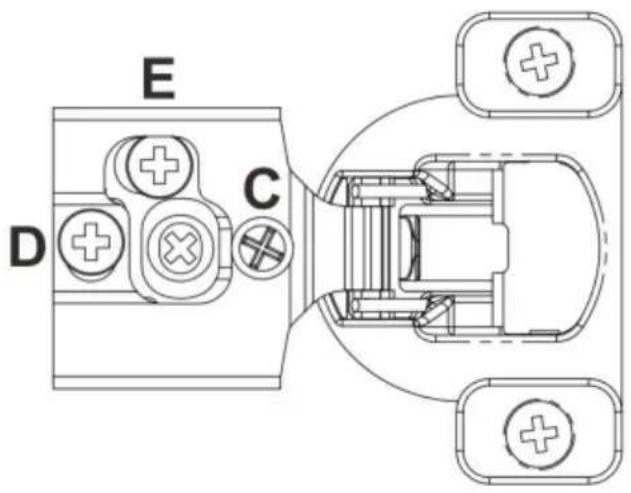

ÿ35(3D)CERNIERE PER TELAIO FRONTALE CON CHIUSURA AMMORTIZZATA REGOLABILI A SEI VIE

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,8 mm D

Overlay (anteriore/posteriore)

Regolazione: ±2,0 mm

E Overlay (su/giù)

Regolazione: ±1,5 mm

Istruzioni per l'installazione

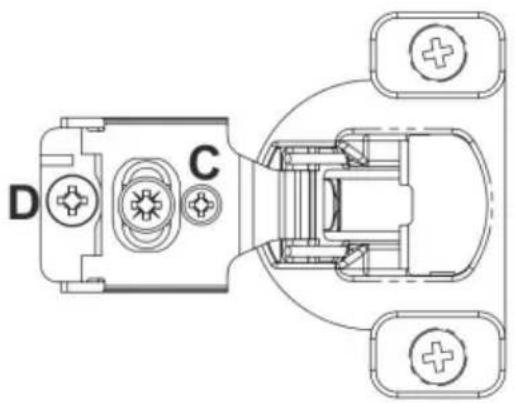

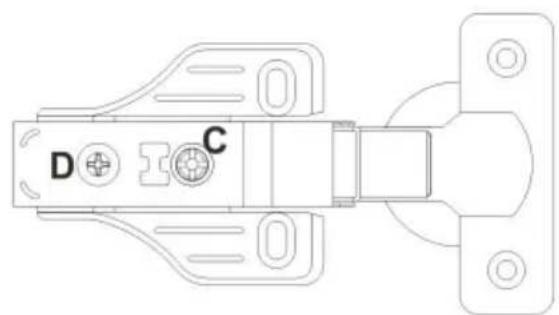

ÿ35(2D)TELAIO FRONTALE A CHIUSURA AMMORTIZZATA REGOLABILE A QUATTRO VIE CERNIERE

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,8 mm D

Overlay (anteriore/posteriore)

Regolazione: ±2,0 mm

Istruzioni per l'installazione

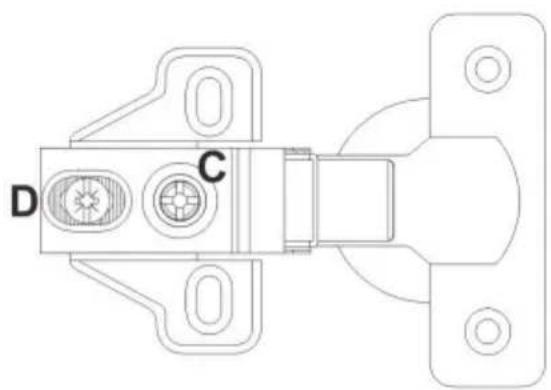

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,0 mm D

Overlay (anteriore/posteriore)

Regolazione: ±2,0 mm

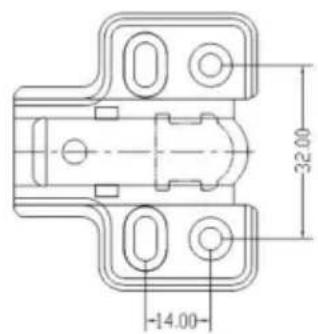

H\K	3	4	5	6
0	16	17	18	19

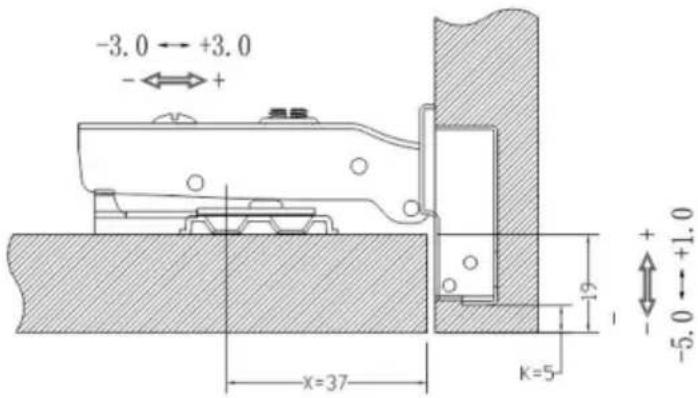

ÿ35 CLIP ON CERNIERE IDRAULICHE AMMORTIZZANTI UNIDIREZIONALI

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,0 mm D

Overlay (anteriore/posteriore)

Regolazione: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19

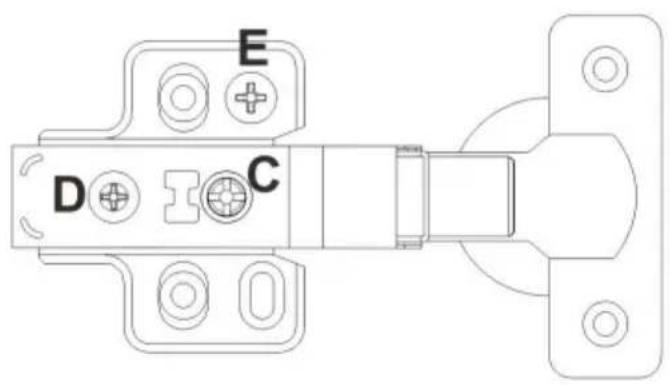

CLIP ON▶

Campo di regolazione:

C Sovrapposizione (sinistra/destra)

Regolazione: ±1,0 mm D

Overlay (anteriore/posteriore)

Regolazione: ±3,0 mm E

Overlay (su/giù)

Regolazione: ±2,0 mm

H\K	3	4	5	6
0	16	17	18	19

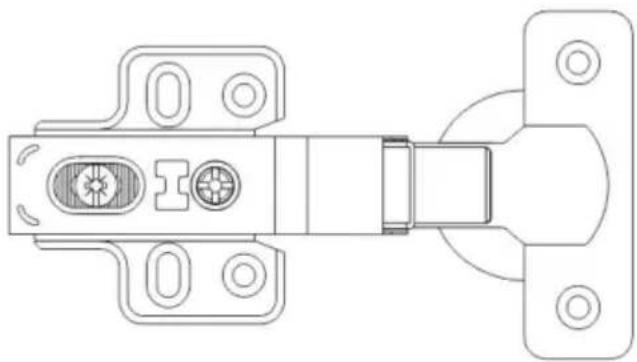

Campo di regolazione:

C Sovrapposizione (sinistra/destra)
Regolazione: ±1,0 mm D
Overlay (anteriore/posteriore)
Regolazione: ±3,0 mm

H\K	3	4	5	6
0	16	17	18	19
