MANUALE UTENTE 64IN-2D-4K Vevor

Supporto tecnico e certificato di garanzia

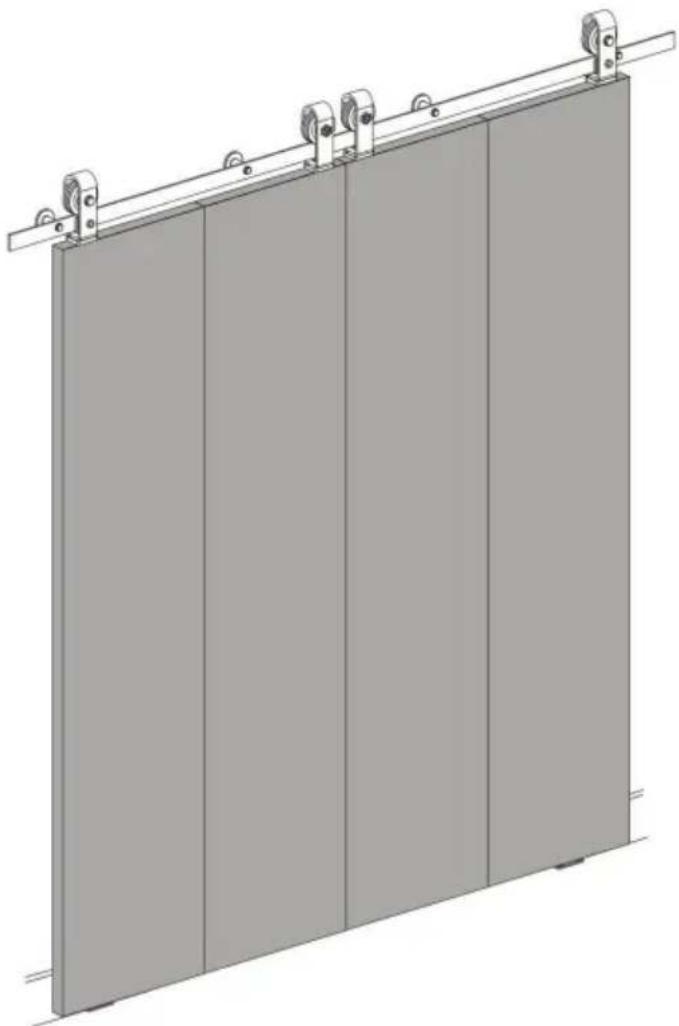

Porta scorrevole pieghevole Kit hardware

Modello:52IN-2D-4K/60IN-2D-4K/64IN-2D-4K/76IN-2D-4K

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

AVVERTIMENTO:

Leggere questo materiale prima di utilizzare questo prodotto. La mancata osservanza di questa norma può comportare lesioni gravi.

Precauzioni di montaggio

1. Assemblare solo secondo queste istruzioni. Un assemblaggio improprio può creare pericoli.
2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti durante assemblaggio.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblaggio.

5. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.

6. Le capacità del prodotto si applicano al prodotto correttamente e completamente assemblato soltanto.

7. Per ulteriori informazioni sulle parti elencate di seguito pagine, fare riferimento allo schema di montaggio di questo manuale. Scartare e separare tutte le parti in un'area di lavoro pulita.

8. Per motivi di sicurezza, si consiglia di installare questo hardware da 2 persone

9. I prodotti siano installati lontano dalla portata di bambini e animali domestici;

Usare precauzioni

1. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo articolo.
2. Utilizzare solo come previsto.
3. Ispezionare prima di ogni utilizzo; non utilizzare se alcune parti sono allentate o danneggiate.

SALVA QUESTE ISTRUZIONI

Idoneità del prodotto

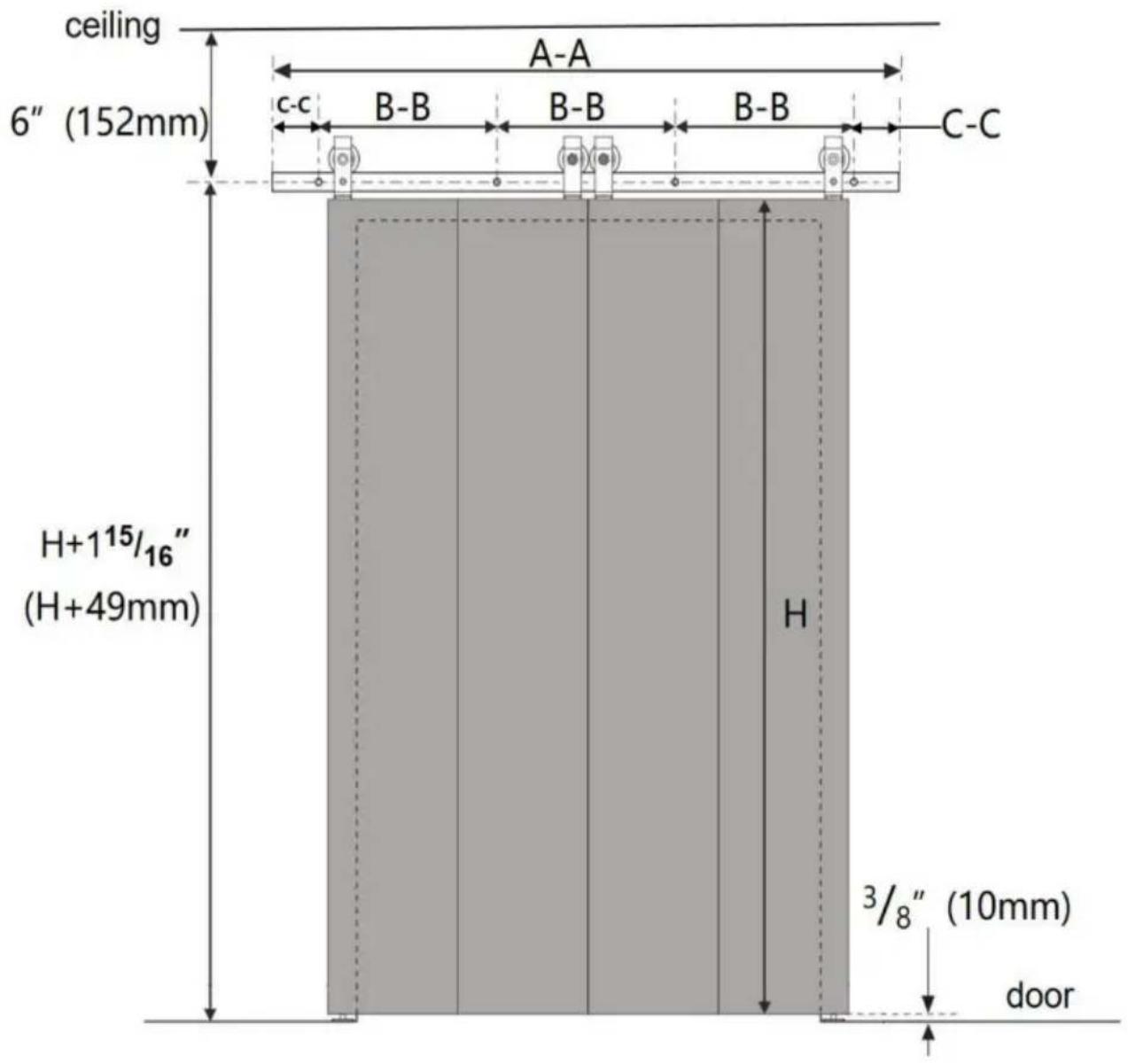

ceiling 6" (152mm) A-A C-C B-B B-B B-B C-C H+1¹⁵/₁₆" (H+49mm) H ³/₈" (10mm) door

Modello	52IN-2D-4K 60IN-2D-4K 64IN-2D-4K 76IN-2D-4K
lunghezza della rotaiaAAA	52 pollici(1320mm)	60 pollici 76(1524mm)	pollici64 pollici(1626mm)	(1930mm)
distanza diil buco della rotaiaBB	406mm 456mm	506mm		600mm
dimensione della rotaiaCC	51mm 70mm		54mm	65mm
quantità difori per rotaie	4 pezzi
Quantità di divisione della rotaia	2 pezzi
Larghezza della porta	ÿ12 pollici	ÿ14 pollici	ÿ15 pollici	ÿ18 pollici
Porta spessa	Da 1,375 a 1,75 pollici (34,92-44,45 mm)
Altezza della porta	H (a seconda dell'utente)
Distanza di la rotaia da il terreno	Altezza+49mm
Distanza a il fondo di la porta dal terra	10 millimetri
Distanza tra il la parte superiore della porta e il soffitto	6 pollici (152 mm)
quantità di porte	4 pezzi

La scatola non contiene pannelli porta e altri elementi in legno, che richiedono un acquisto separato.

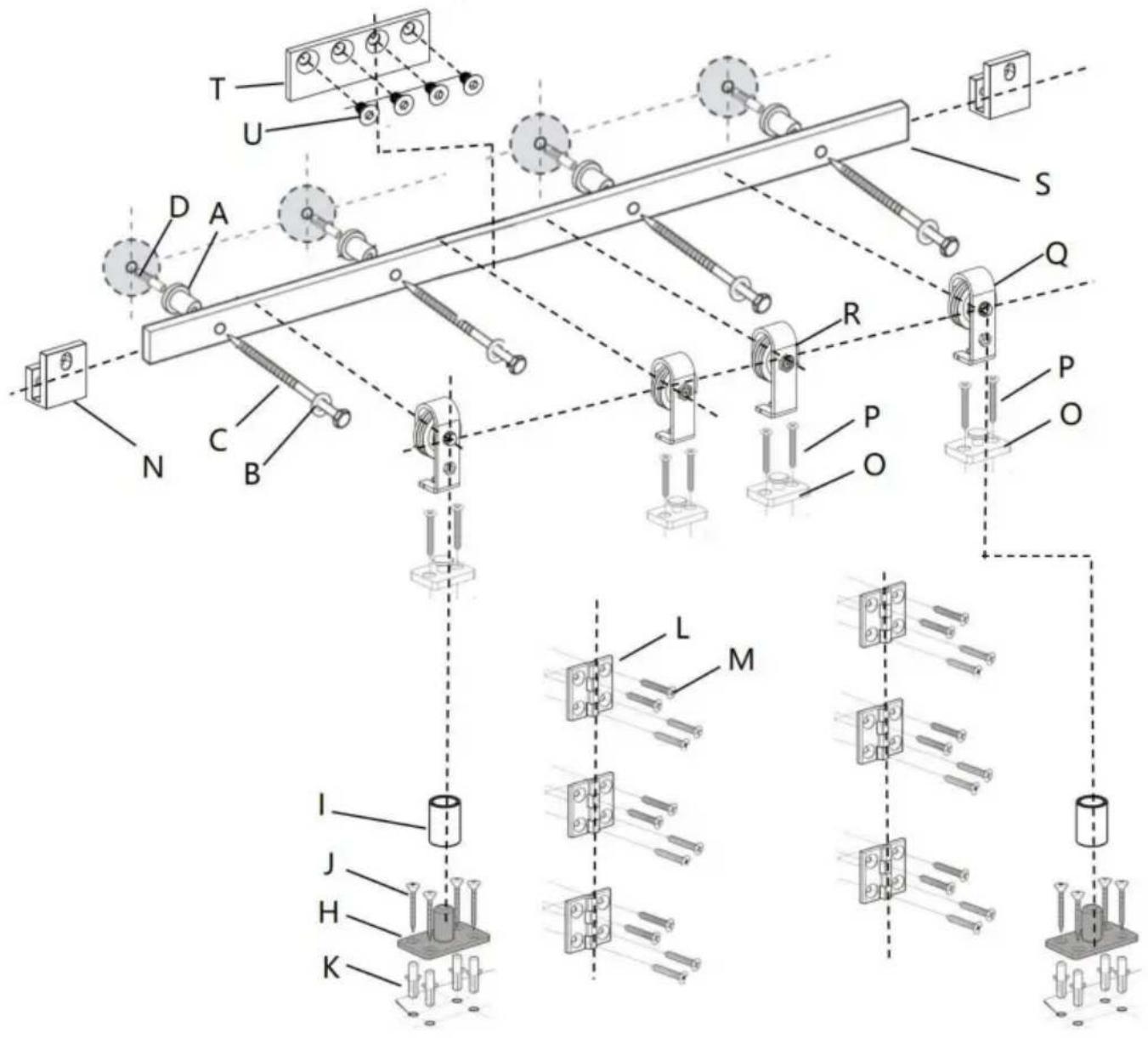

Diagramma di decomposizione del prodotto

Elenco dei pezzi (i pezzi sono identici per tutti i modelli)

A: MuroDistanziatore × 4 pezzi	B: rondelle × 4 pezzi	C:M8×90mmPlastica toccandoVite × 4 pezzi	D:ÿ12×50 Bullone di espansione in plastica×4 pezzi
E: Esagonale da 2 mmChiave × 1 pz	Chiave esagonale da2,5 mm × 1 pz.	G: Esagonale da 4 mmChiave × 1 pz	H: Perno inferiorePiastra×2pz
I:Manica × 2 pezzi	: M4×30testa svasataviteautofilettante × 8 pz	K:ÿ6×30Plasticabullone diespansione × 8 pezzi	L: Porta pieghevoleCuloCerniere × 6 pezzi
Misura: M6×25 P:M5×50svasatovite autofilettante atesta esagonale × 24 pezzi	N:Rullo fissoSerraturaStaffa × 2 pezzi	O: RulloRotanteBase×4 pezzi	svasatovite autofilettante atesta esagonale × 8 pezzi
D: CorrettoRullo × 2 pezzi	R: RegolabileRullo × 2 pezzi	S:Rail 2 pezzi	T:connessionecinghia×1pz
U: M6×10bullone × 4 pezzi	V: SigillaturaStriscia×1pz

CNOAUZIONE

La movimentazione errata di oggetti pesanti (ad esempio porte) può causare la perdita di equilibrio « lesioni gravi. Assicurati sempre di avere un sicuro

tenere fermo l'oggetto e mantenerlo in equilibrio prima di spostarlo.Indossare sempre

scarpe antinfortunistiche quando si sollevano oggetti pesanti.

Rimanere incastrati in parti del corpo (ad esempio capelli, dita) in parti in movimento può causare

pizzicamento e lesioni gravi. Non mettere le dita in parti che potrebbero muoversi e

rimuovere o contenere sempre qualsiasi cosa sul tuo corpo che potrebbe diventare

impigliato con una parte mobile.

Chiudere le porte tenendo la mano all'estremità della porta può causare

mano o dita incastrate tra la porta e altri oggetti solidi

(ad esempio, un'altra porta, modanatura) che causa gravi lesioni. Utilizzare sempre la porta maniglia per chiudere la porta.

Dichiarazione di utilizzo

L'uso di una forza eccessiva durante l'apertura e la chiusura della/e porta/e può causare danni all'hardware. Tenere sempre la maniglia per spostare delicatamente il da(i).

Strumenti necessari

Quadrato di velocità

Matita

Phillips Cacciavite

Nastro

Chiave Livello		Trapano	Trapano 19/32" Morso
Punta da trapano 29/64" Punta da trapano 7/32"	Punta da trapano 7/32"	Punta da trapano 3/16"

Assemblaggio del prodotto

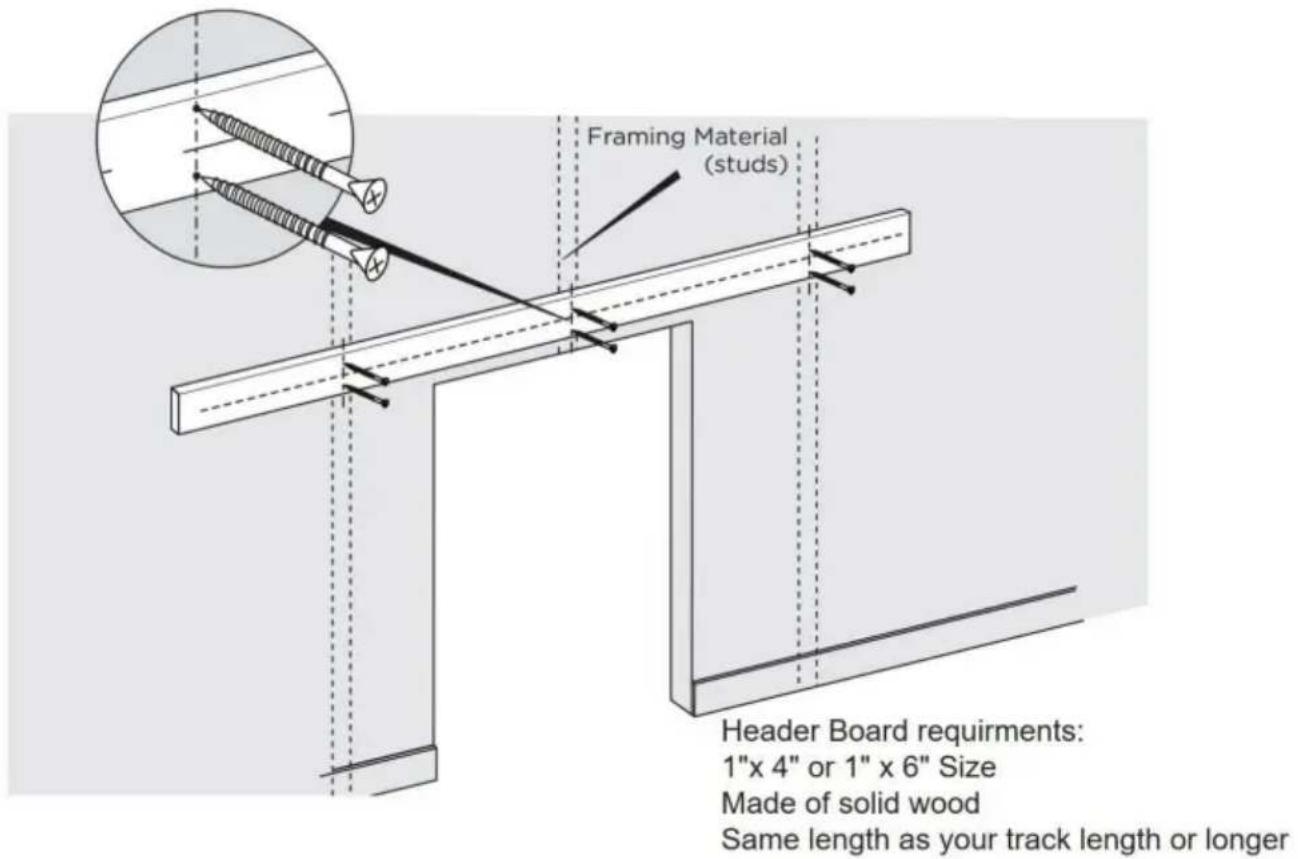

È molto importante determinare se è necessario installare un'intestazione

Prima di installare la pista, assicella.

Se ti trovi nelle seguenti situazioni, ti consigliamo vivamente di utilizzare un

pannello di testata (Queste situazioni potrebbero includere, ma non sono limitate a) • c'è una modanatura della

porta (come uno stipite della porta o una linea di battiscopa) • il muro non è un muro di cemento,

come cartongesso o un altro tipo di muro

Attenzione: la scheda di testata e le viti per installare la scheda di testata non sono inclusi. Puoi acquistarli online o offline.

Passo 1

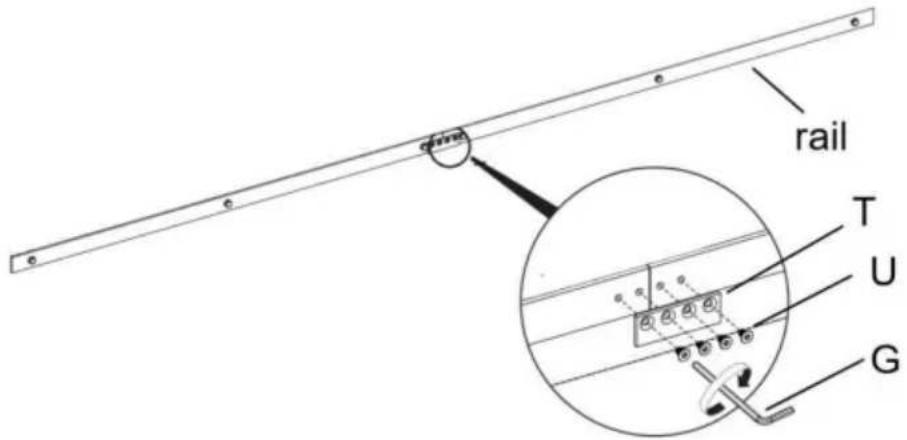

1.1.Serrare la vite U con la chiave esagonale G per collegare la cinghia di collegamento T a due rotaie

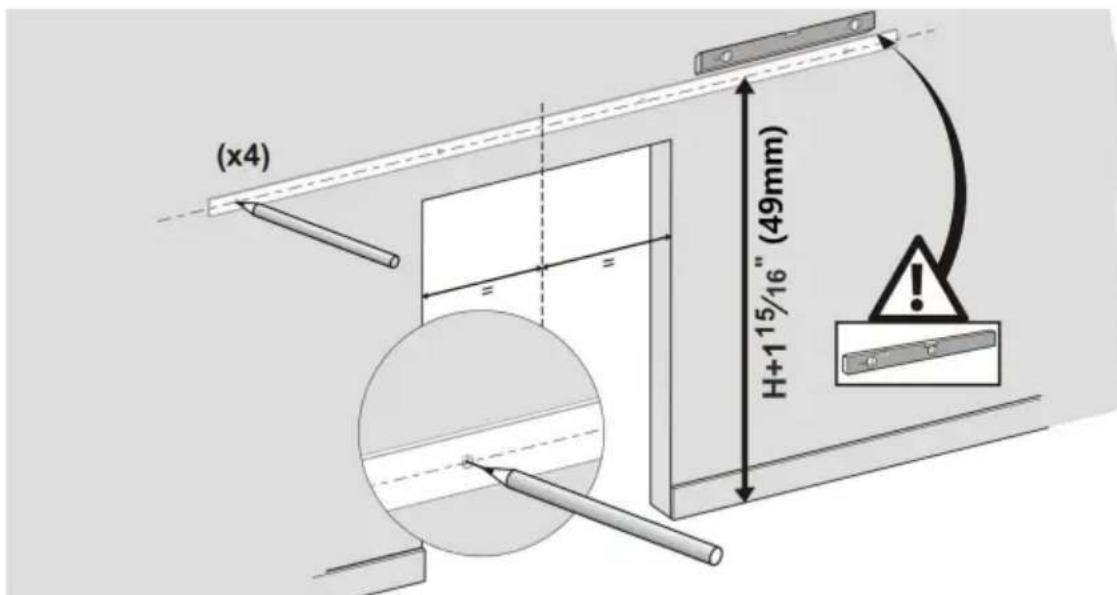

1.2. Utilizzare una livella e un metro a nastro per segnare la linea centrale della pista. Come mostrato nel diagramma di selezione del prodotto, l'altezza della porta è H nel nell'immagine sopra, l'altezza della linea centrale (misurata dal pavimento) è l'altezza della porta PIÙ 115/16".

1.2. Posizionare la pista in posizione lungo la linea centrale contrassegnata, assicurandosi che sia a livello, e utilizzare la pista come modello per contrassegnare la posizione dei fori di montaggio per il traccia con una matita. Puoi anche fare riferimento alla dimensione della traccia per contrassegnare la posizione dell'apertura della pista.

Vedere i suggerimenti per l'installazione di seguito.

Suggeriamo che il centro della pista sia al centro dell'apertura nel muro.

Fase 2:

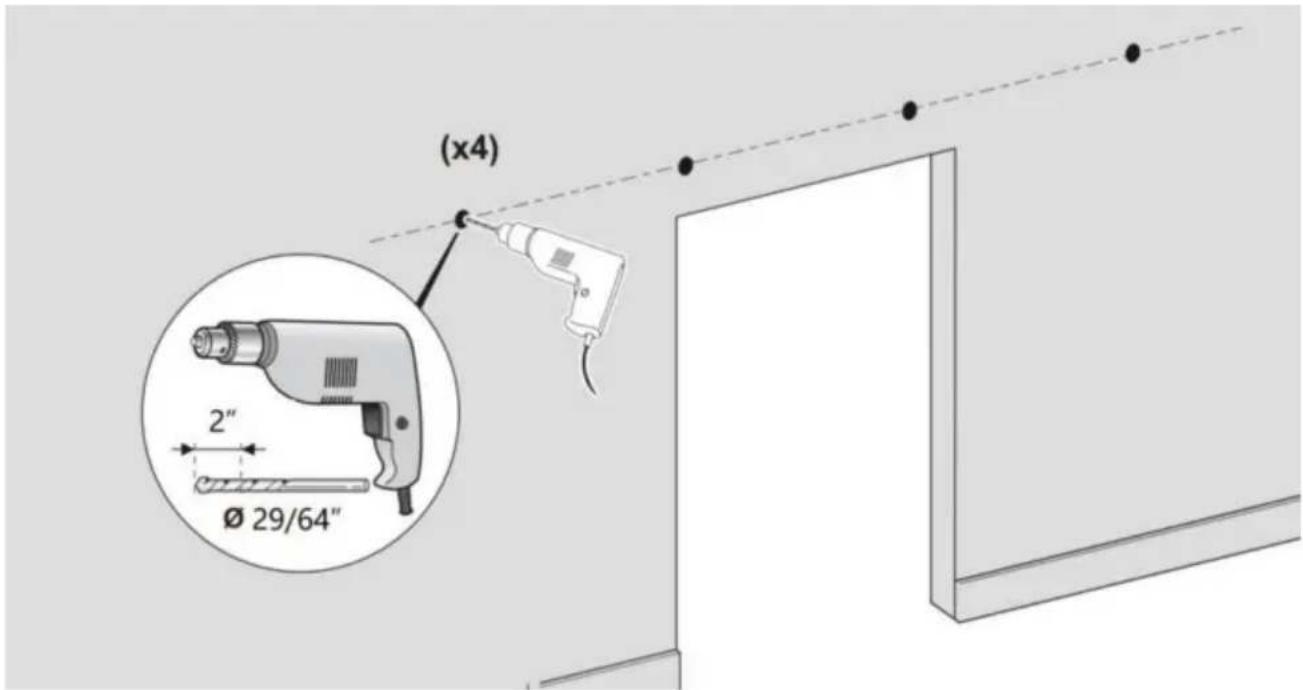

2.1. Utilizzare un foro da trapano da y29/64" nella posizione contrassegnata, profondo 2 pollici;

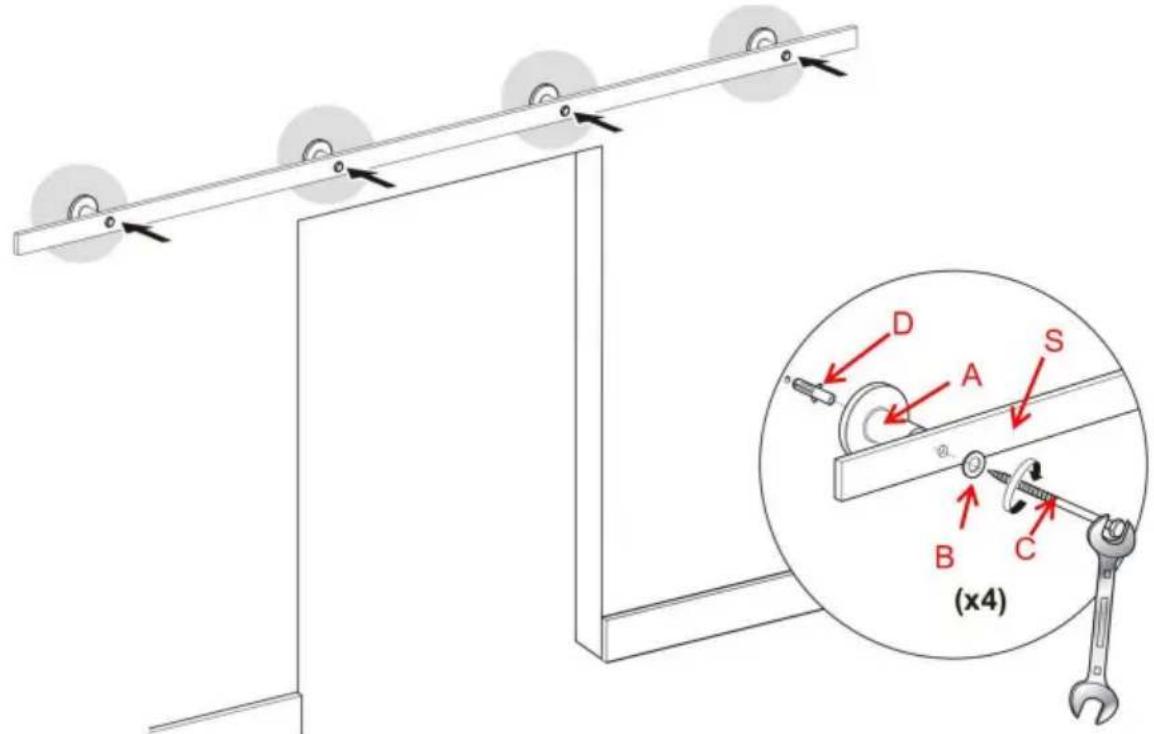

Fase 3: installare la guida

3.1. Installare il bullone di espansione in plastica D nei fori sul muro di cemento

Per prima cosa, utilizzare la vite P attraverso le rondelle B, la guida S e il distanziale da parete A e infine bloccare il bullone di espansione in plastica D.

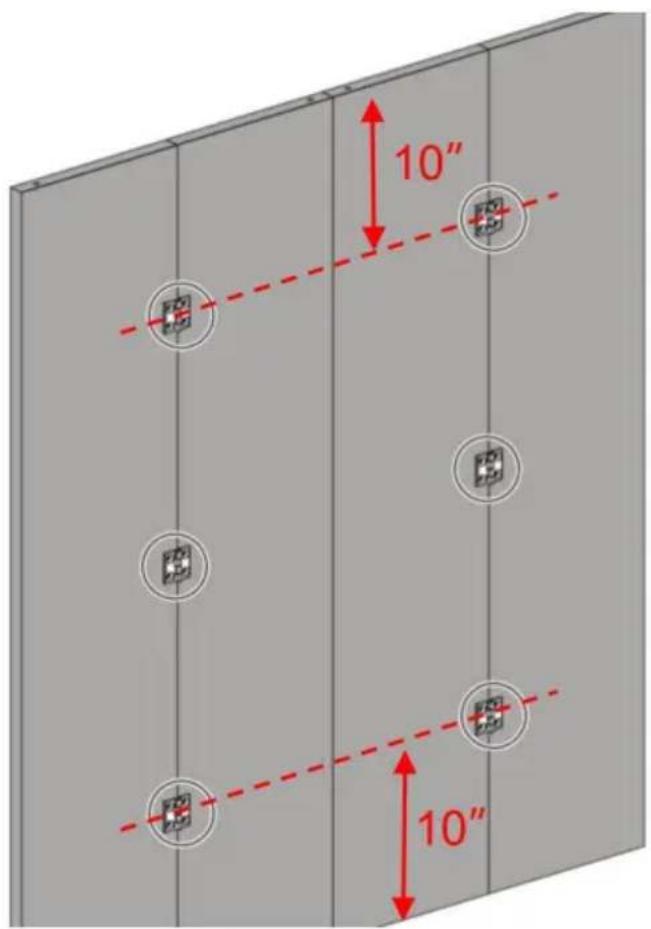

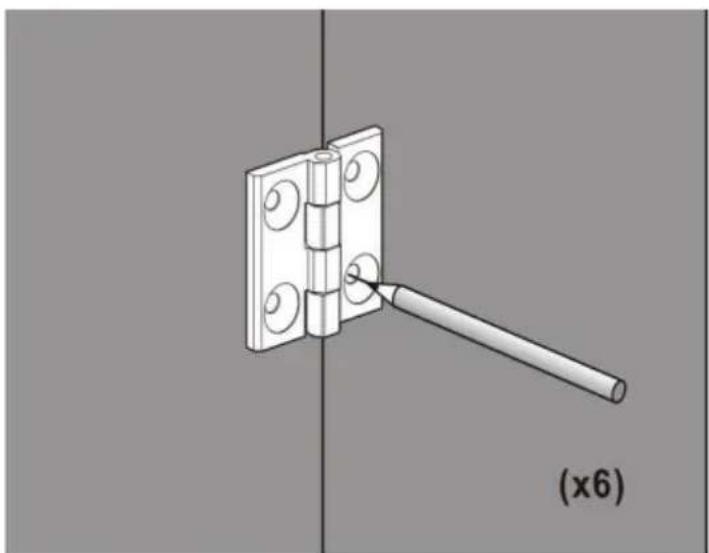

4.1. Per prima cosa unire insieme la porta, con il foro a L delle cerniere a soffietto per porte a soffietto nella porta per determinare la posizione della vite e contrassegnare, e infin con un foro da 3/16" , profondità del foro di 1 pollice.
4.2. La vite M fissa le cerniere a battuta per porta a soffietto L alla porta. Completare il montaggio della porta.

10" 10"

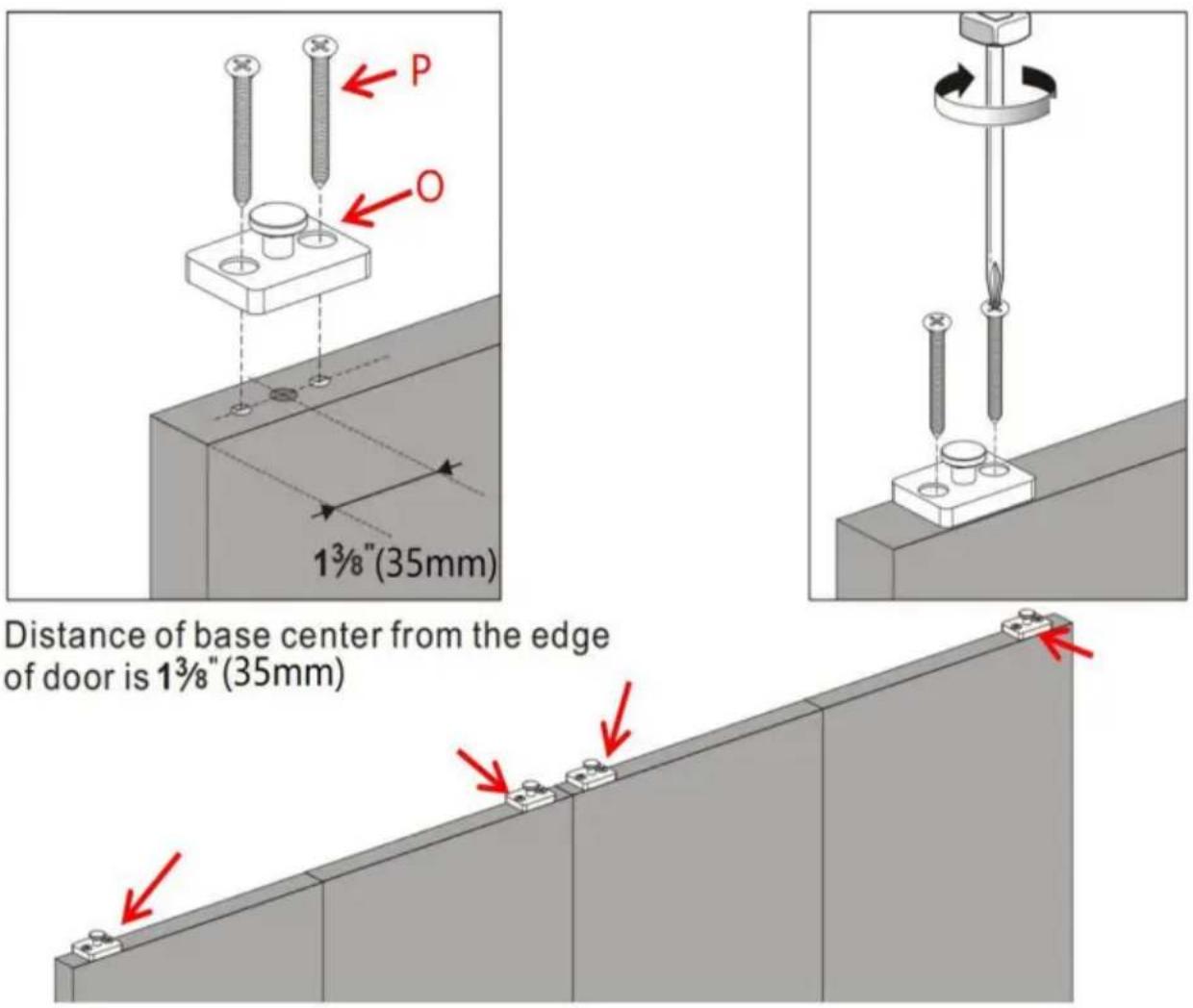

Utilizzando la vite P, installare la base girevole a 4 rulli O sulla parte superiore della porta; il centro della base girevole a 4 rulli O si trova a 35 mm dal bordo della porta.

Fase 6

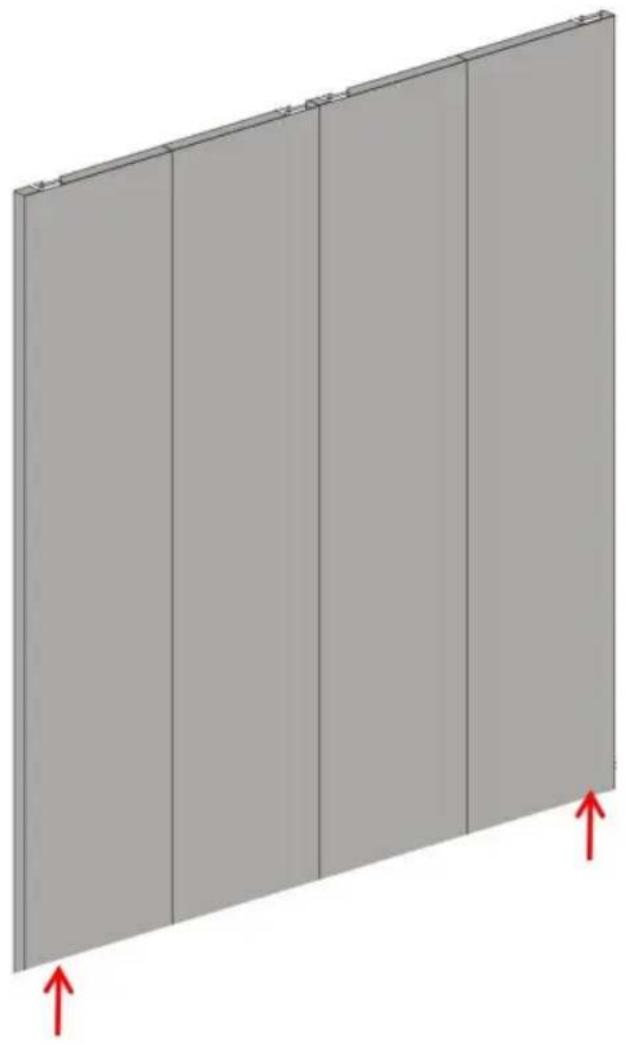

6.1. Praticare dei fori da 23 mm di profondità su entrambi i lati della porta con una punta da trapano da ÿ19/32"; il centro del foro si trova a 35 mm di distanza dal bordo della porta.
6.2.Riempi 2 Sleeve I nel foro

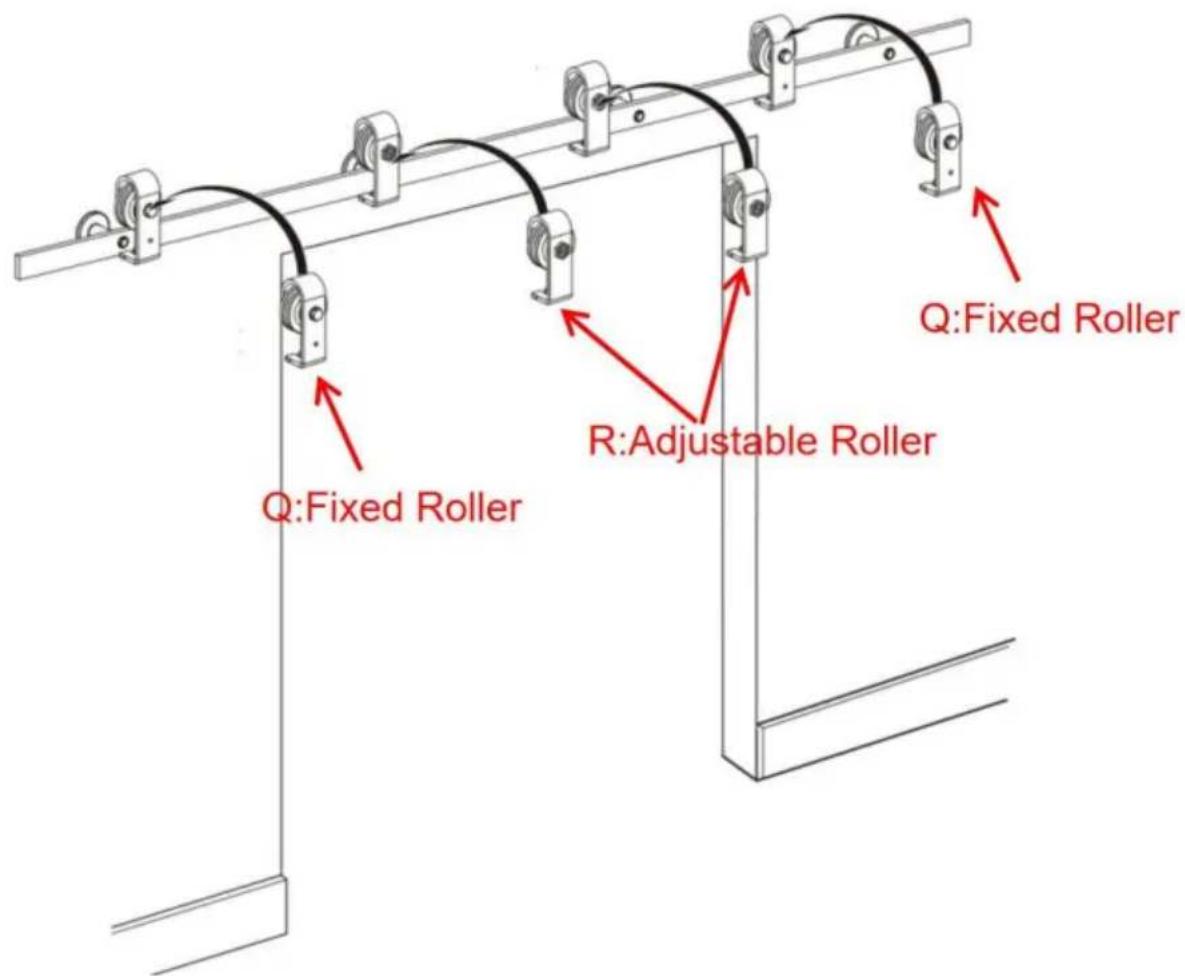

7.1. Appendere il rullo fisso Q e il rullo regolabile R sulla rotaia

Q:Fixed Roller R:Adjustable Roller Q:Fixed Roller Q:Fixed Roller

Fase 8

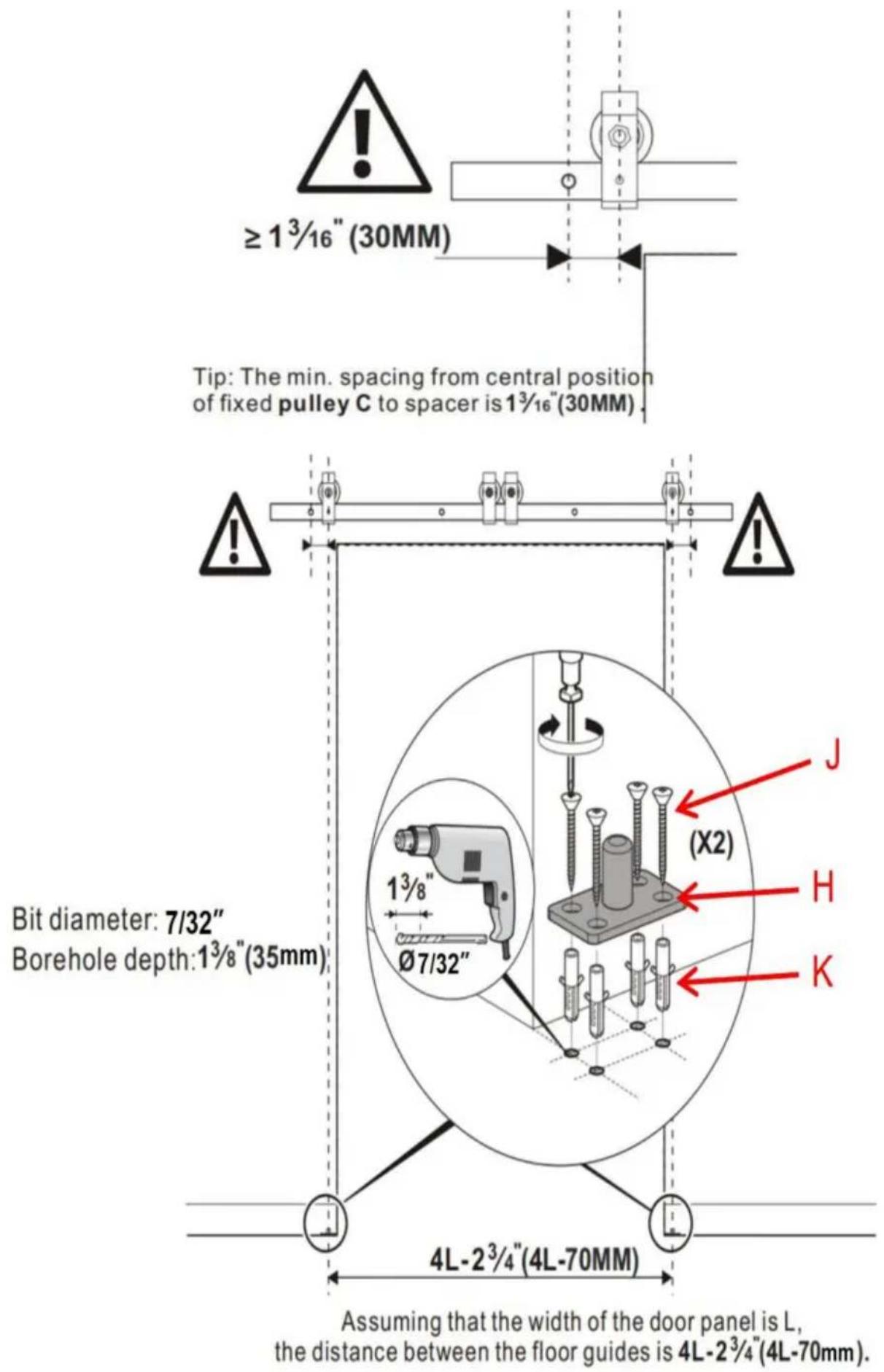

8.1. Installare due piastre pivotanti inferiori H; Supponendo che la larghezza di una singola porta sia L, la distanza tra il centro delle due H è 4L-70 mm; la distanza del ce della piastra pivotante inferiore H dalla parete è 47,6 mm; 8.2.

Sono stati contrassegnati quattro punti sopra il terreno con il foro passante della piastra pivotante inferiore H; praticare fori di profondità 35 mm nel segno con un trapano da y7/32"; quindi inserire il bullone di espansione in plastica k nei fori. 8.3.Fissare la piastra girevole inferiore H al pavimento utilizzando una vite J.

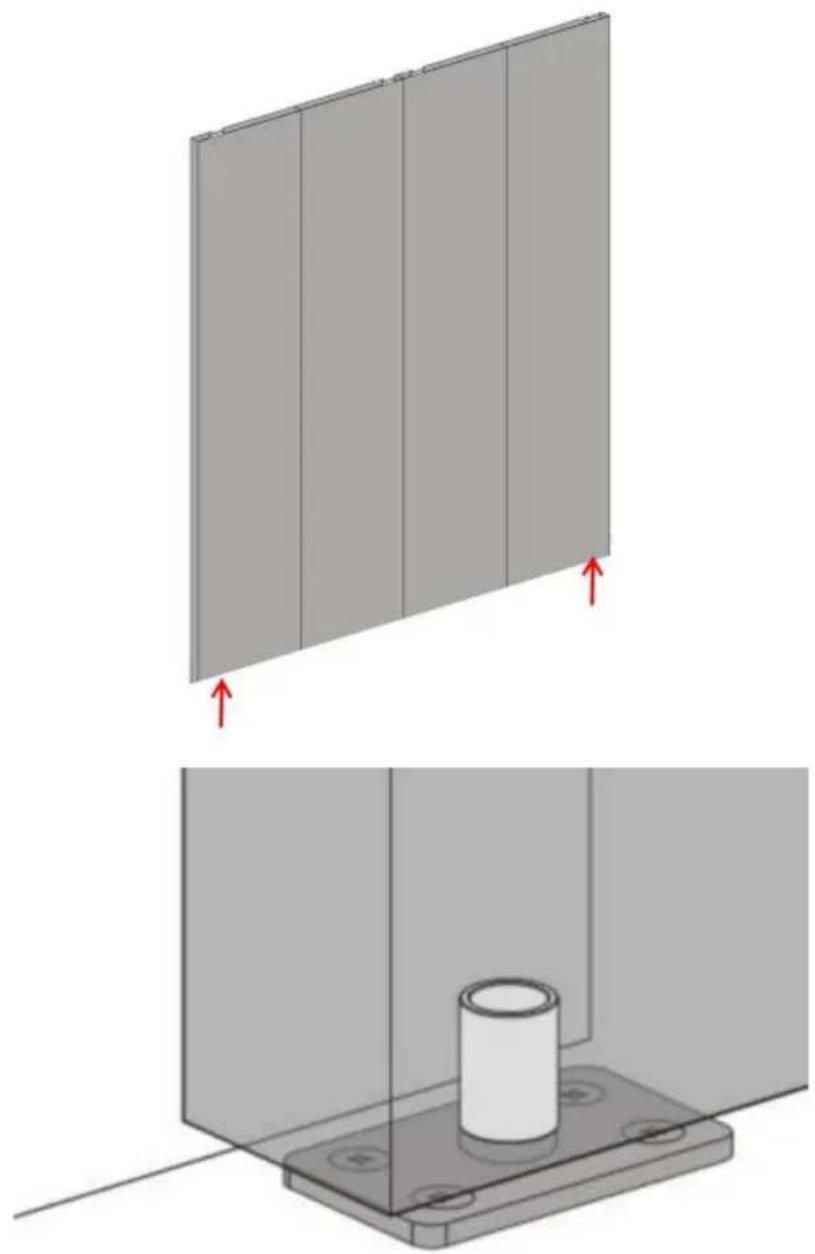

Inserire due manicotti I nella parte inferiore della porta in due piastre pivotanti inferiori H sul pavimento.

10.1.Svitare la vite di fissaggio sul lato del rullo fisso.

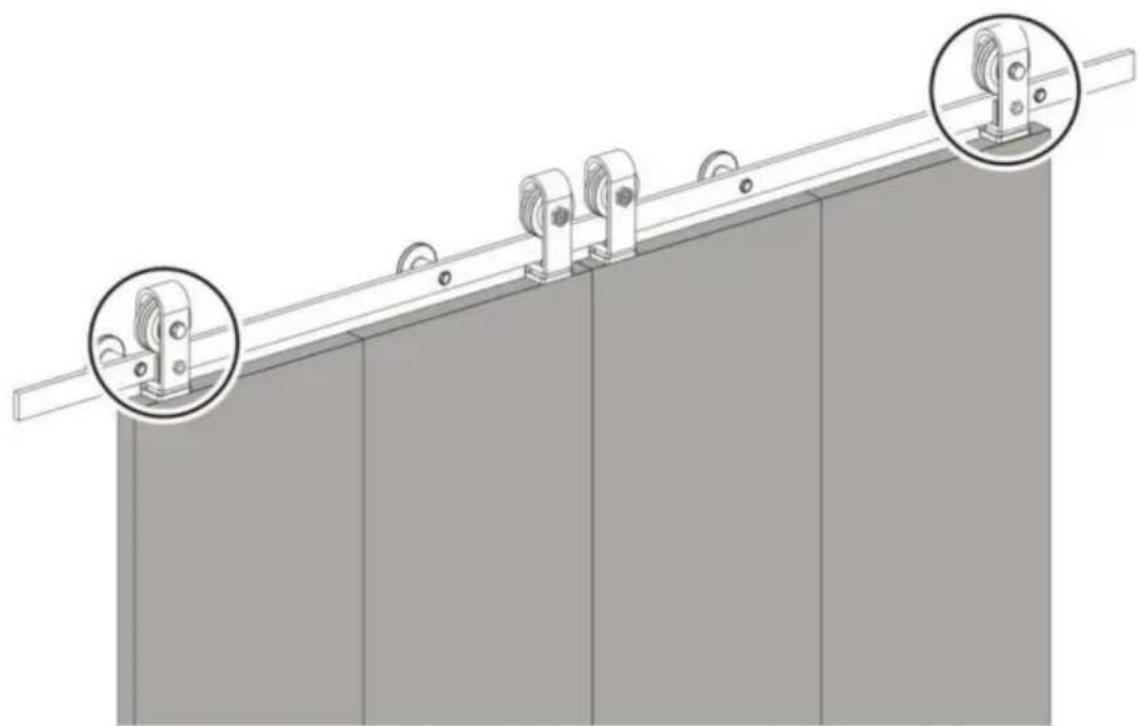

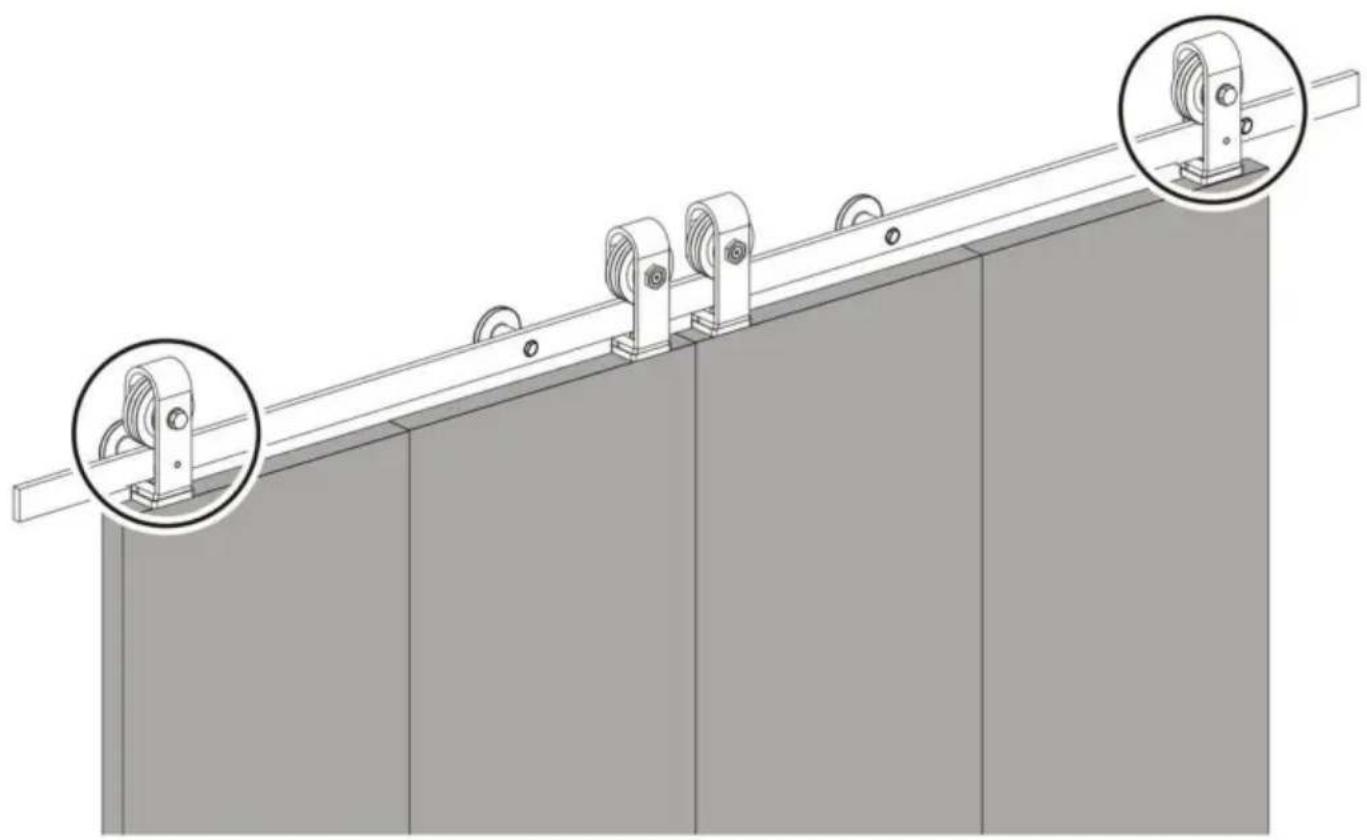

10.2. Posizionare la porta sul manicotto I; agganciare la base rotante a rulli O sulla parte superiore della porta con il rullo fisso. 10.3.

Serrare le viti di fissaggio per bloccare il rullo fisso alla base rotante a rulli O.

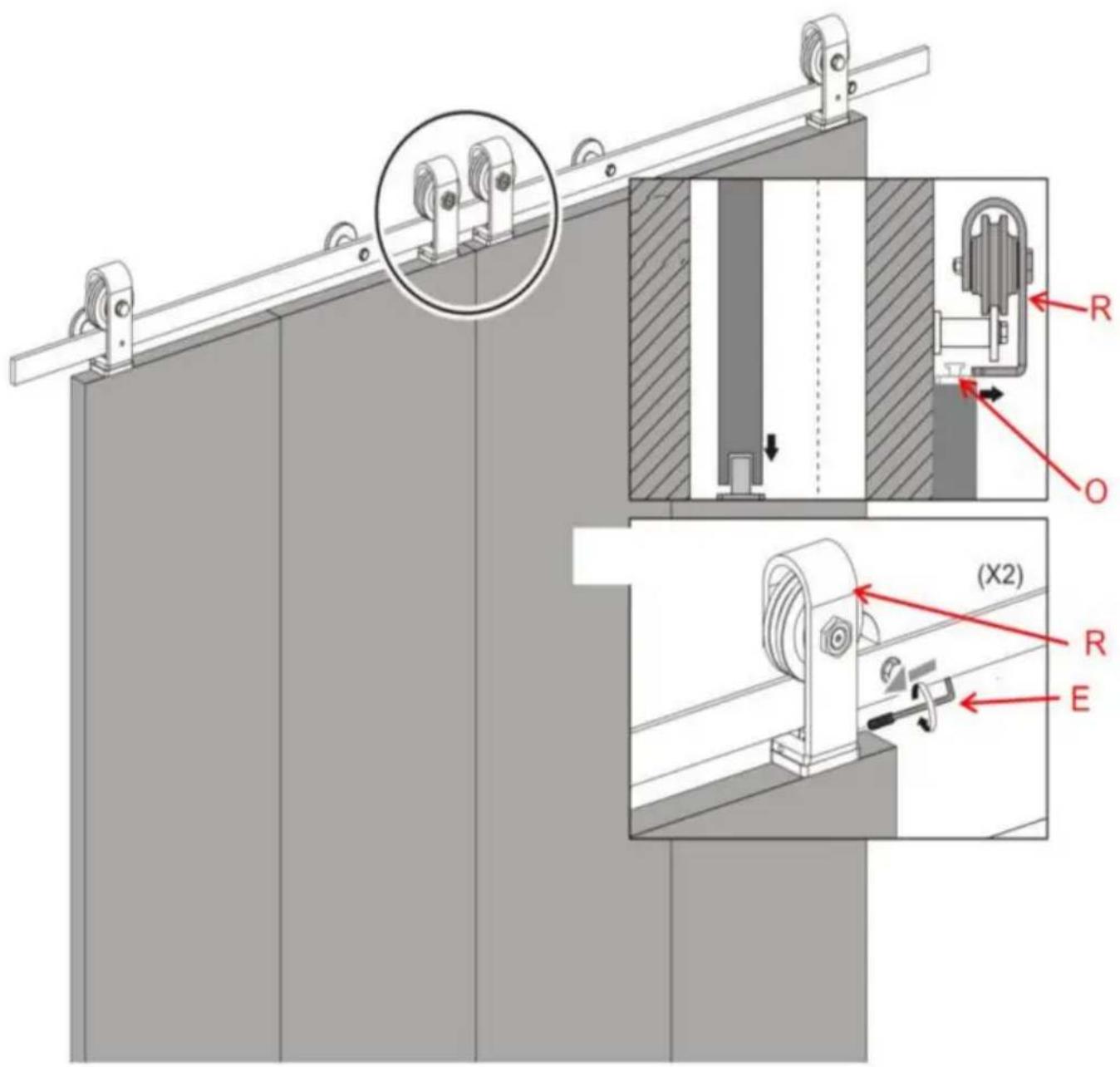

11.1.Fare riferimento alla fase 10, installare il rullo regolabile R con lo stesso metodo di installazione del rullo fisso Q.

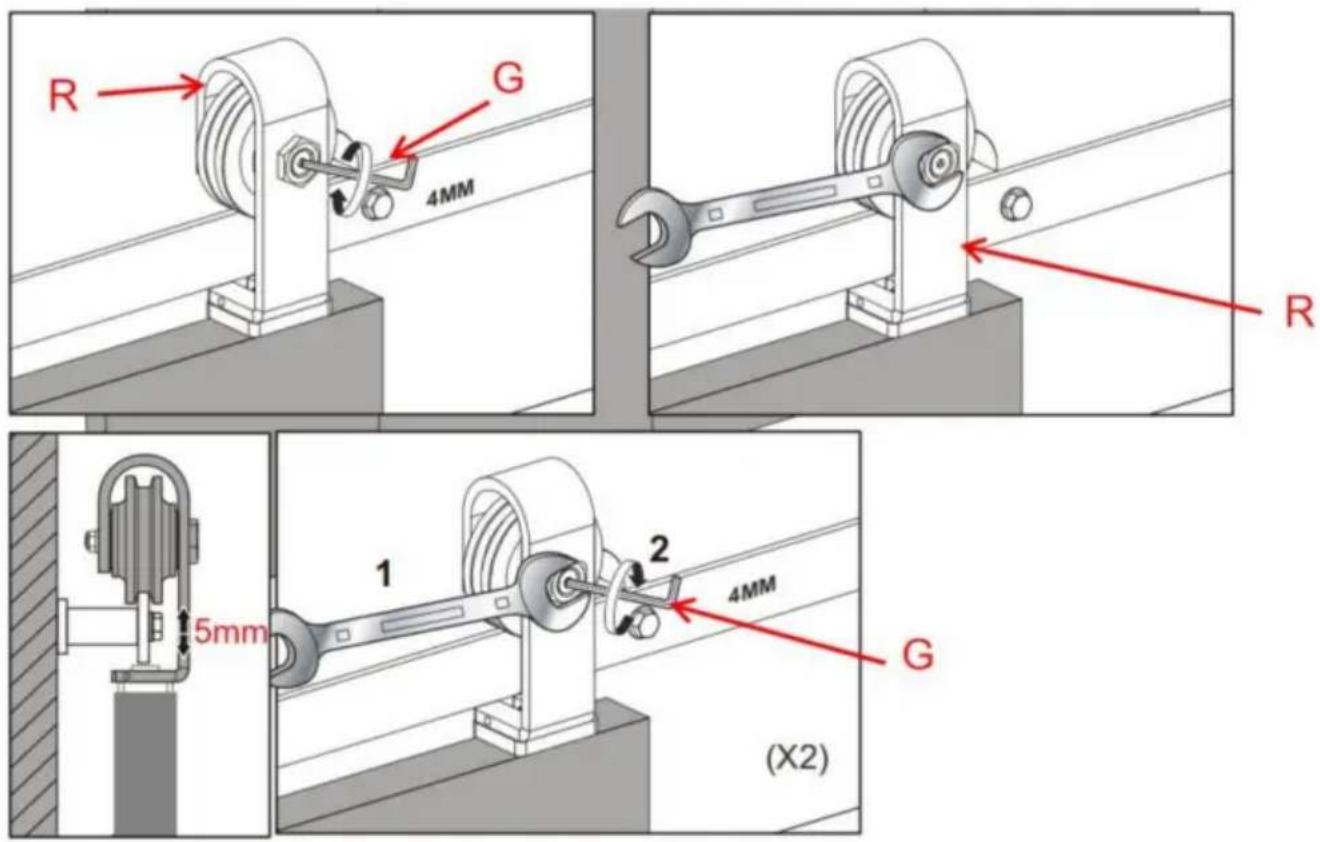

11.2. Fare riferimento alle istruzioni riportate di seguito. Regolare l'altezza del rullo regolabile R nella posizione adatta. Lasciare che l'altezza della porta sinistra e destra siano allo stesso livello. L'altezza della porta può essere regolata di circa 5 mm

Installare la staffa di bloccaggio del rullo fisso N.

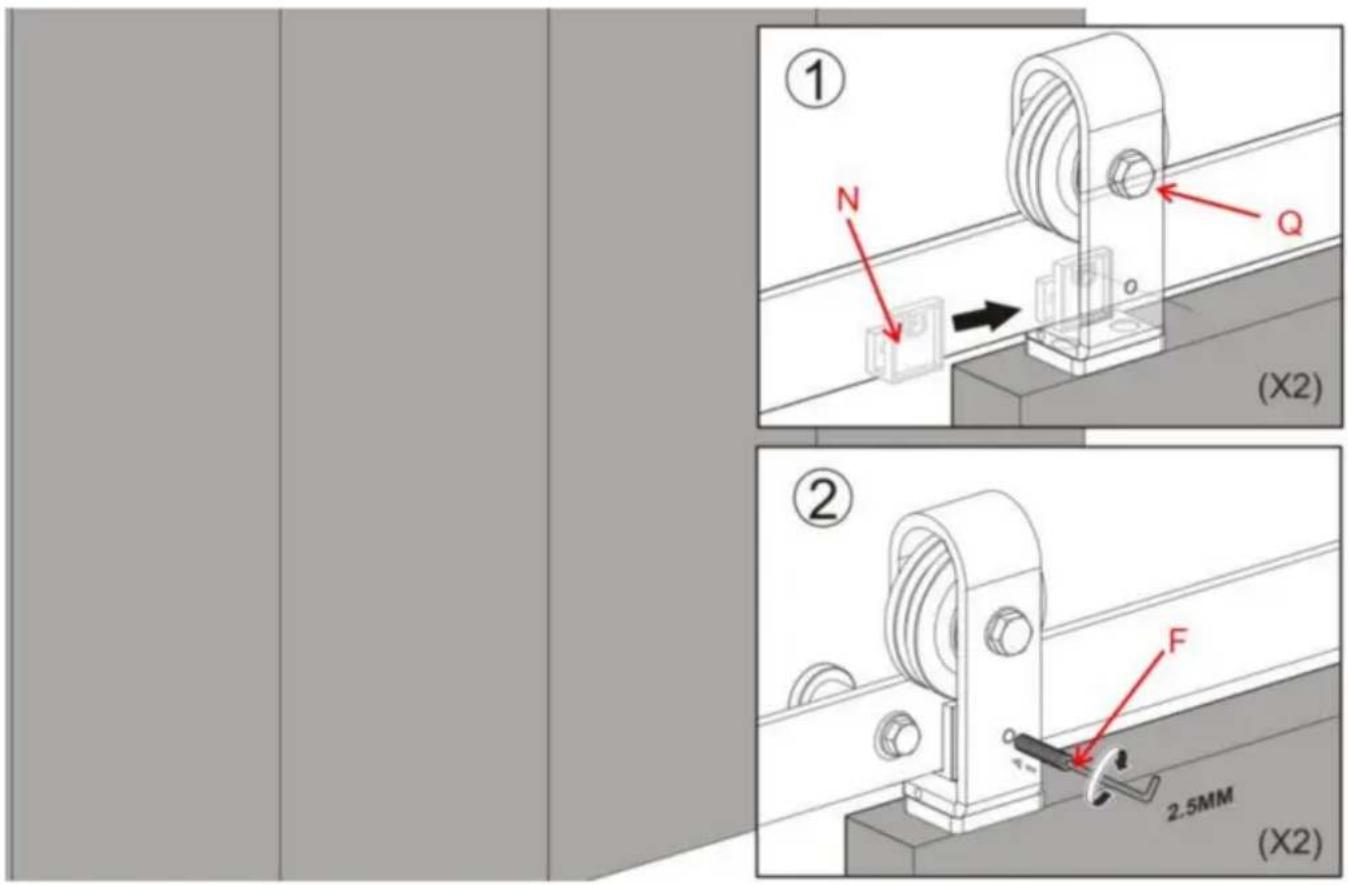

12.1. Far scorrere la staffa di bloccaggio del rullo fisso N sulla rotaia dietro la vite di fissaggio situato sulla parte anteriore del rullo fisso Q.
12.2. Utilizzando la chiave a brugola F in dotazione, serrare le viti di fissaggio sul retro della staffa di bloccaggio del rullo fisso N.
12.3.Bloccare il rullo fisso Q sulla rotaia serrando la vite di fissaggio lunga attraverso la staffa di bloccaggio della cinghia del rullo fisso e nella rotaia.
12.4. Serrare il dado esagonale su questa vite di fissaggio.

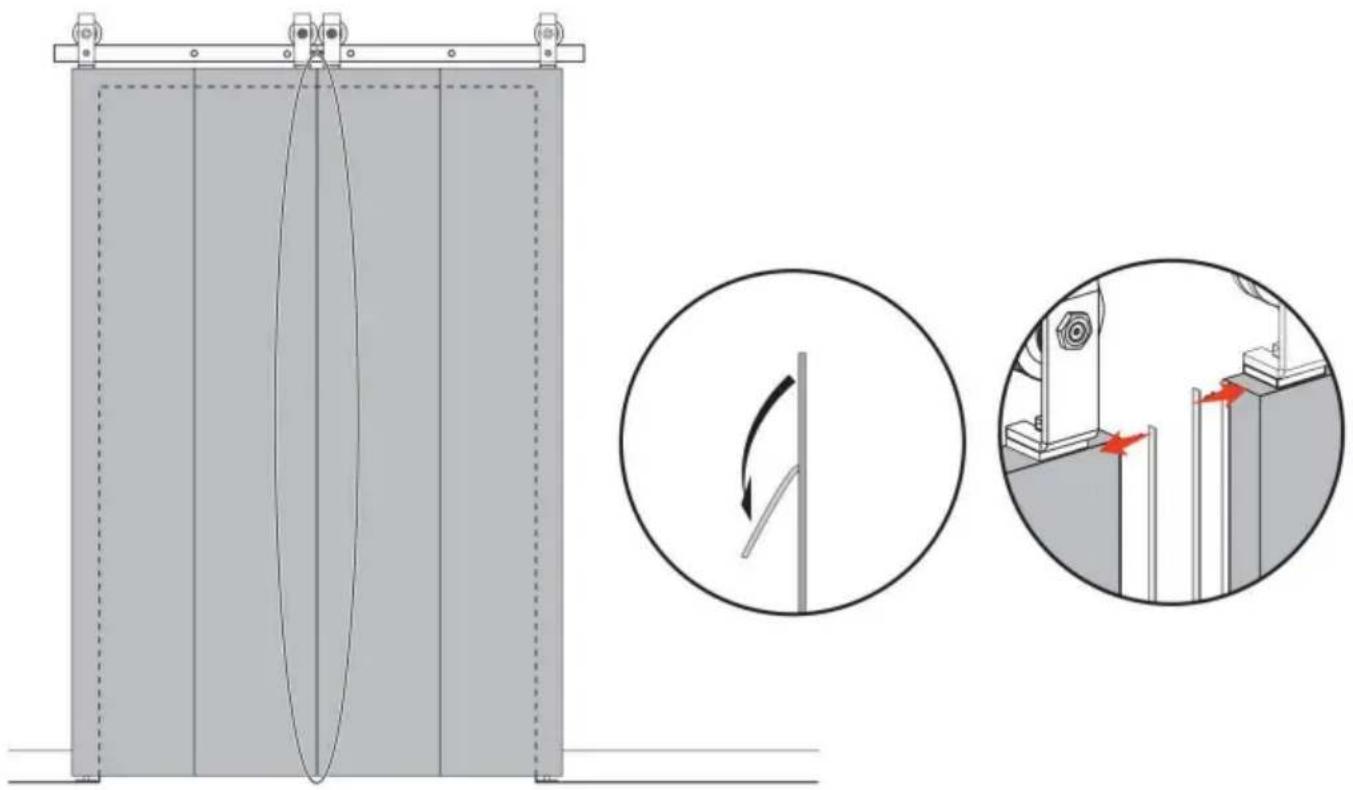

12 Attaccare la striscia anticollisione sulla porta. Per evitare che lo spazio tra porta e porta sia troppo grande, attaccarla in diagonale come mostrato di seguito.
