| Produkttyp | Schiebetür-Beschlag-Kit für Scheunentor |
| Modell | 52IN-2D-3K |
| Marke | Vevor |
| Schienenlänge | 1320 mm (52 Zoll) |
| Maximale Türbreite | 610 mm (24 Zoll) |
| Türstärke | 34,92 bis 44,45 mm (1,375 bis 1,75 Zoll) |
| Türhöhe | Benutzerdefiniert (H) |
| Abstand Schiene zum Boden | H + 49 mm |
| Abstand unten | 10 mm |
| Abstand oben (Tür zur Decke) | 152 mm (6 Zoll) |
| Anzahl der unterstützten Türen | 2 |
| Material | Stahl und Kunststoff |
| Kit-Inhalt | Schiene, Halterungen, Rollen, Scharniere, Schrauben, Abstandshalter, Inbusschlüssel |
| Stromversorgung | Nicht zutreffend (manuelle Bedienung) |
| Hauptfunktionen | Ermöglicht das Gleiten von Faltscheunentüren (Bi-Fold) |
| Pflege und Reinigung | Mit einem weichen, trockenen Tuch reinigen. Rollen regelmäßig schmieren. |
| Sicherheit | Tragen Sie bei der Montage eine Schutzbrille und Handschuhe. Halten Sie Kinder fern. |
| Ersatzteile und Reparierbarkeit | Ersatzteile erhältlich über www.vevor.com/support. Reparatur durch Fachmann möglich. |
| Allgemeine Informationen | Original-Gebrauchsanweisung enthalten. Elektronische Garantie. |
Häufig gestellte Fragen - 52IN-2D-3K Vevor
Benutzerfragen zu 52IN-2D-3K Vevor
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Eisenwaren kostenlos im PDF-Format! Finden Sie Ihr Handbuch 52IN-2D-3K - Vevor und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 52IN-2D-3K von der Marke Vevor.
BEDIENUNGSANLEITUNG 52IN-2D-3K Vevor
Technischer Support und E-Garantie-Zertifikat

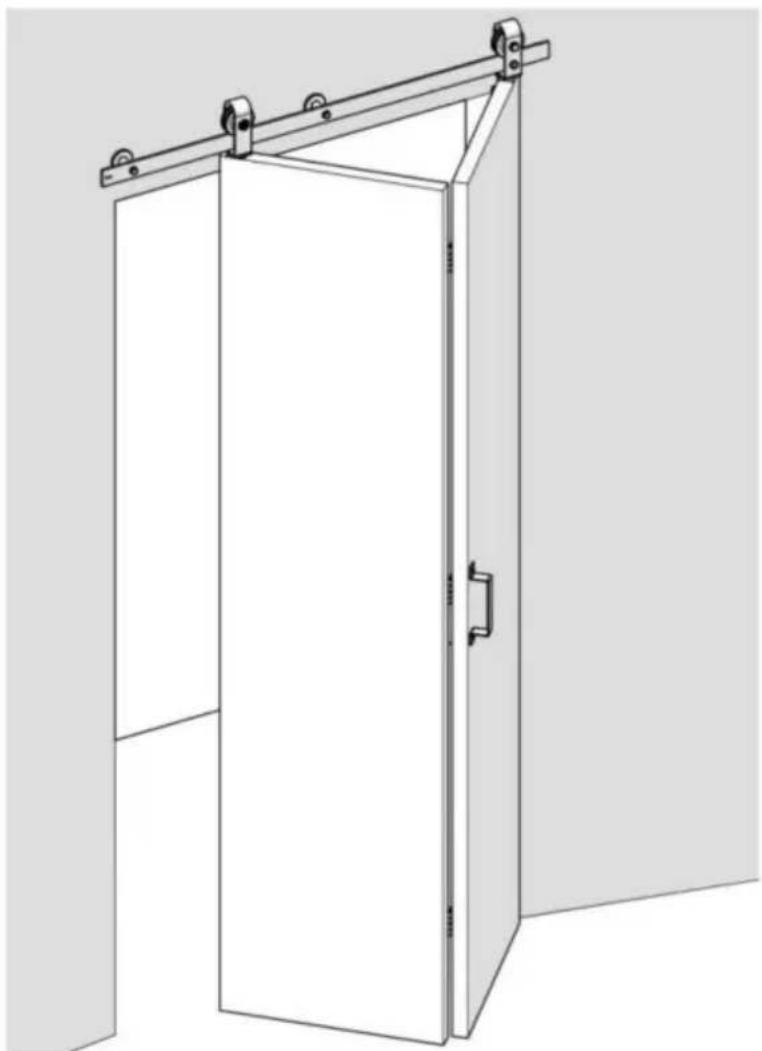

Faltbare Schiebetür im Scheunenstil Hardware-Kit
Modell: 36IN-3D-3K/40IN-3D-3K/52IN-2D-3K

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR verpflichtet sich zu einer klaren Auslegung unserer Bedienungsanleitung. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
SICHERHEITSHINWEISE
WARNUNG:
Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen.
Vorsichtsmaßnahmen bei der Montage
- Nur gemäß dieser Anleitung zusammenbauen. Unsachgemäßer Zusammenbau kann Gefahren schaffen.
- Tragen Sie ANSI-zugelassene Schutzbrillen und schwere Arbeitshandschuhe während der Montage.
- Halten Sie den Montagebereich sauber und gut beleuchtet.
- Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
- Nicht zusammenbauen, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
- Produktfunktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte.
- Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie auf den Seiten im Montagediagramm dieses Handbuchs. Packen Sie aus und trennen Sie alle Teile in einem sauberen Arbeitsbereich.
- Aus Sicherheitsgründen wird empfohlen, diese Hardware von 2 Personen installieren zu lassen.
- Produkte werden außerhalb der Reichweite von Kindern und Haustieren installiert.
Vorsichtsmaßnahmen treffen.
- Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesen Artikeln zu spielen.
- Nur bestimmungsgemäß verwenden.
- Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose oder beschädigt sind.
BEWAHREN SIE DIESE ANWEISUNGEN AUF.

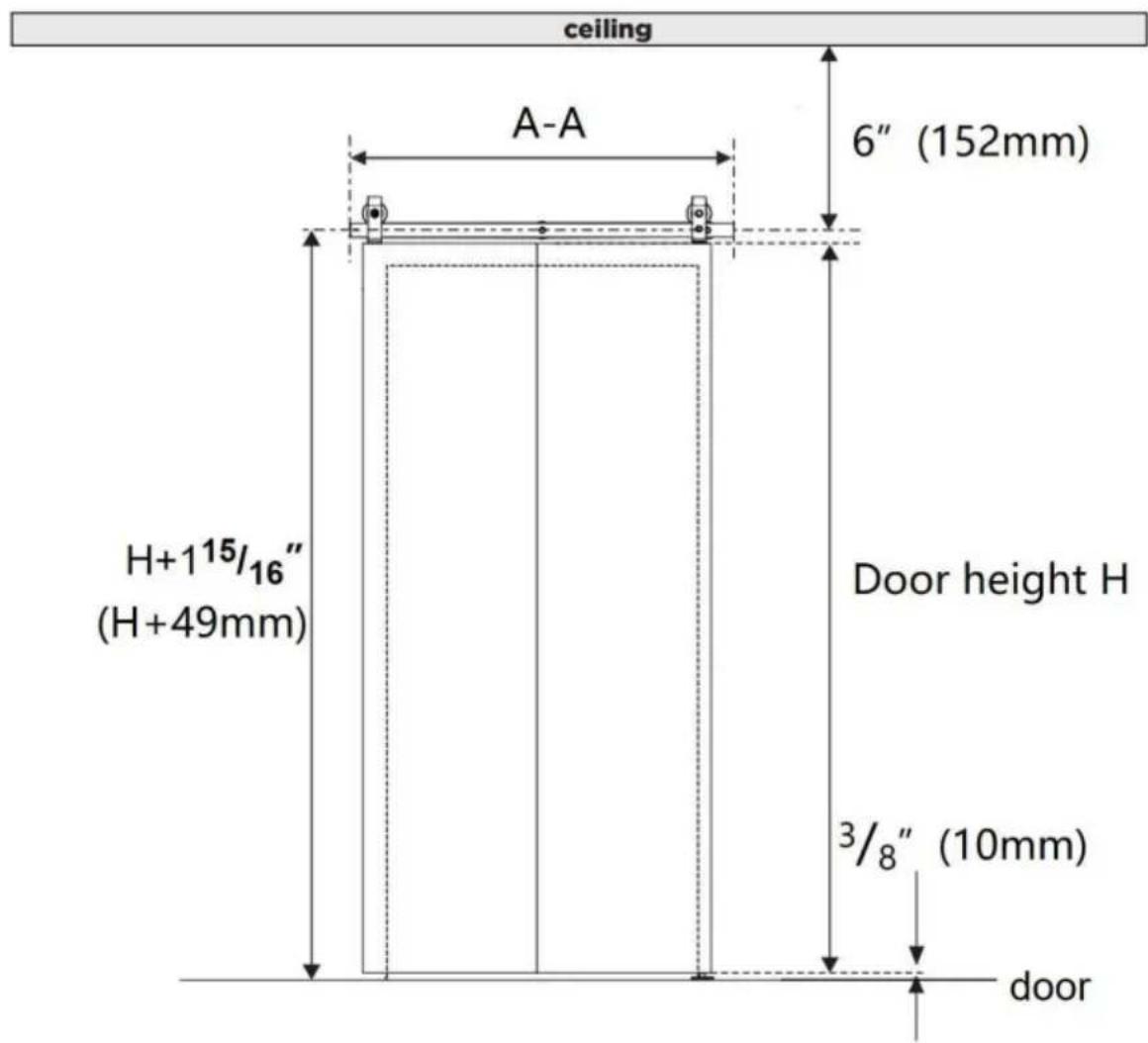

Produkteignung.

| Modell | 36ZOLL-3D-3K | 40ZOLL-3D-3K | 52ZOLL-2D-3K |
| Schienenlänge AA | 36 Zoll (914 mm) | 40 Zoll (1016 mm) | 52 Zoll (1320 mm) |
| Türbreite y18 Zoll y24 Zoll y16 Zoll | |||
| Türdicke | 1,375 bis 1,75 Zoll (34,92-44,45 mm) | ||
| Türhöhe | H (je nach Benutzer) | ||
| Abstand der Schiene vom Boden | H+49mm | ||
| Abstand am unteren Ende des Tür vom Boden | 10 mm | ||
| Abstand zwischen Tür oben und an der Decke | 6 Zoll (152 mm) | ||
| Anzahl Türen | 2 Stück | ||
Die Box enthält keine Türpaneele und andere Holzquadrate, die einen zusätzlichen Kauf erfordern.

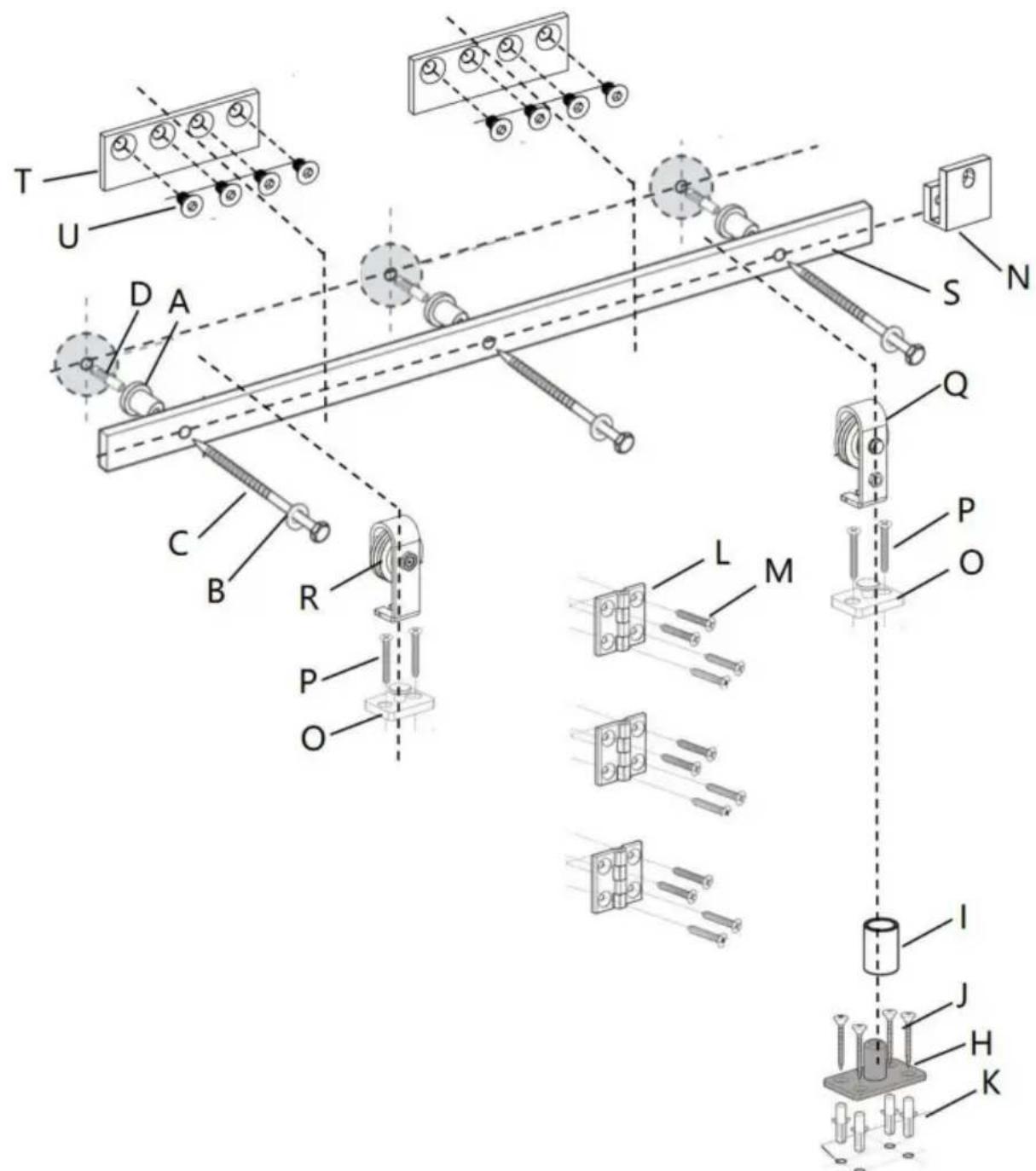

Produktzerlegungsdiagramm.

Ersatzteilliste.
| Gleiche Teile verschiedene Modelle | |||
| A: Wand Abstandshalter × 3 Stück | B: Unterlegscheiben × 3 Stück | C: M8 × 90 mm Plastik Tippen Schraube × 3 Stück | D: y12x50 Kunststoff- Spreizbolzen × 3 Stück |
| E: 2 mm Sechskant Schlüssel × 1 Stück | F 2,5 mm Sechskant Schlüssel × 1 Stück | G: 4 mm Sechskant Schlüssel × 1 Stück | H: Unterer Drehpunkt Platte × 1 Stück |
| I: Ärmel × 1 Stück | J:M4x30 Senkkopf-Bleischschraube × 4 Stück | K: y6x30 Plastik Speizbolzen × 4 Stück | L: Faltür Hintern Schemiere × 3 Stück |
| M:M6x25 Senkkopf Bleischschraube mit Kopf × 12 Stück | N:Feste Rolle Schlosshalterung × 1 Stück | O: Walze Drehen Basis × 2 Stück | P:M5x50 Senkkopf Bleischschraube mit Kopf × 4 Stück |
| F: Behoben Rolle × 1 Stück | R: Einstellbar Rolle × 1 Stück | S: Schienensatz 1Stk | V: Versiegelung Streifen × 1 Stück |
| Die Modelle 36IN-3D-3K und 40IN-3D-3K verfügen über diese Teile, sie sind jedoch in Modell 52IN-2D-3K nicht verfügbar | |||
| U:M6×10 Bolzen × 8 Stück | T:Verbindung Riemen × 2 Stück | ||
ACHTUNG.
Der falsche Umgang mit schweren Gegenständen (z. B. Türen) kann zu Gleichgewichtsverlust und schweren Verletzungen führen.
Achten Sie immer darauf, dass Sie den Gegenstand sicher im Griff haben und das Gleichgewicht halten, bevor Sie ihn bewegen.
Tragen Sie beim Heben schwerer Gegenstände immer
Sicherheitsschuhe.
Wenn sich Körperteile (z. B. Haare, Finger) in beweglichen Teilen verfangen, kann dies zu Quetschungen und
schweren Verletzungen führen. Stecken Sie Ihre Finger nicht in bewegliche Teile und legen Sie stets alle Gegenstände
am Körper ab bzw. bewahren Sie sie auf, die sich in beweglichen Teilen verfangen könnten.
Wenn Sie beim Schließen einer Tür Ihre Hand am Ende der Tür haben, kann es passieren, dass Ihre
Hand oder Ihre Finger zwischen der Tür und anderen festen Objekten (z. B. einer anderen Tür, einer
Zierleiste) eingeklemmt werden, was zu schweren Verletzungen führen kann. Verwenden Sie zum
Schließen den Türgriff.
Nutzungserklärung
Übermäßiger Kraftaufwand beim Öffnen und Schließen der Tür(en) kann zu Beschädigung der Hardware führen. Halten Sie den Griff immer fest, um das zu vermeiden.
Erforderliches Werkzeug
| Geschwindigkeitsquadrat | Bleistift | Phillips Schraubendreher | Band |
| Schlüssel | Ebene | Bohren | y19/32" Bohrer |
| y29/64" Bohrer | y7/32" Bohrer | y3/16" Bohrer |
Produktmontage

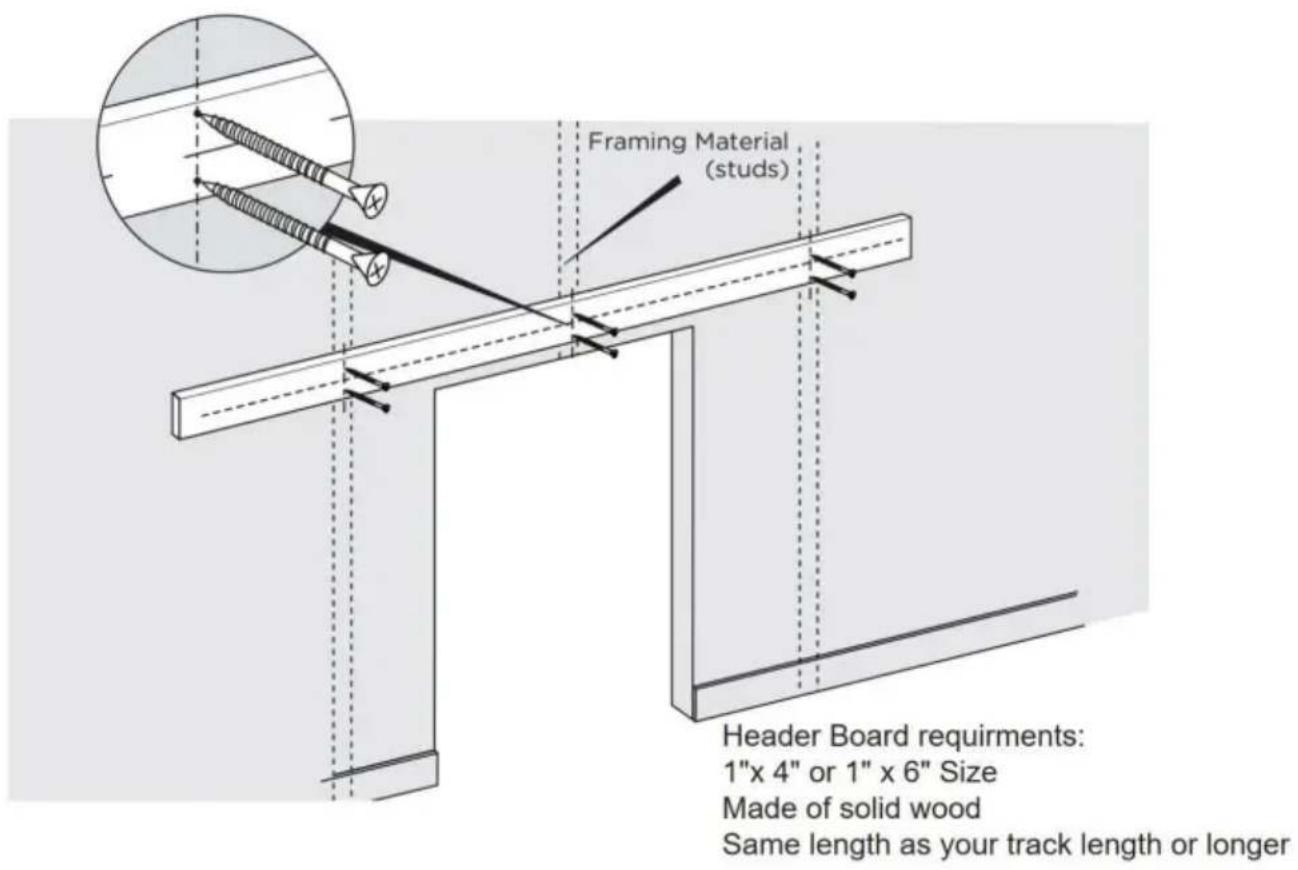

Es ist sehr wichtig zu bestimmen, ob Sie ein Kopfbrett installieren müssen,
bevor Sie die Schiene installieren.
Wenn Sie auf die folgenden Situationen stoßen, empfehlen wir Ihnen dringend die Verwendung eines Kopfbretts (Diese Situationen können Folgendes umfassen, sind aber nicht darauf beschränkt):
- Es gibt eine Türverkleidung (wie einen Türrahmen oder eine Fußleiste) • Die
Wand ist keine Betonwand, sondern eine Trockenbauwand oder eine andere Art von Wand

Achtung: Die Kopfplatte und die Schrauben zur Befestigung der Kopfplatte sind nicht enthalten. Sie können sie online oder offline kaufen.
Schritt

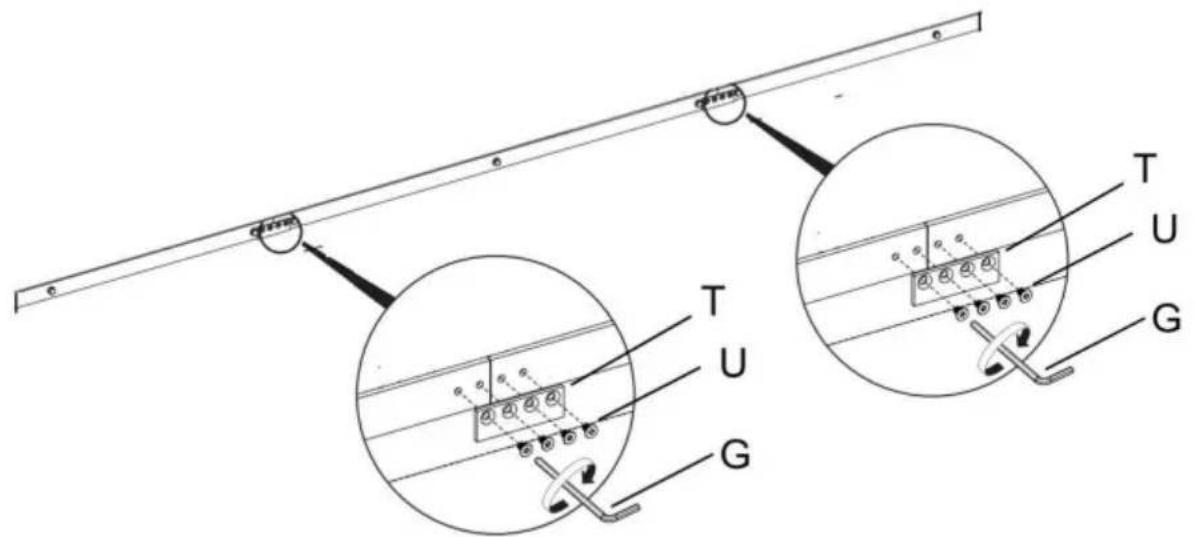

1 1.1. Ziehen Sie die Schraube U mit dem Inbusschlüssel G fest, um das Verbindungsband T mit den drei Scheren zu verbinden. Schließen Sie die Verbindung der Führungsschiene ab. Diese Installationsmethode ist für die Führungsschiene der Modelle 36IN-3D-3K und 40IN-3D-3K geeignet.

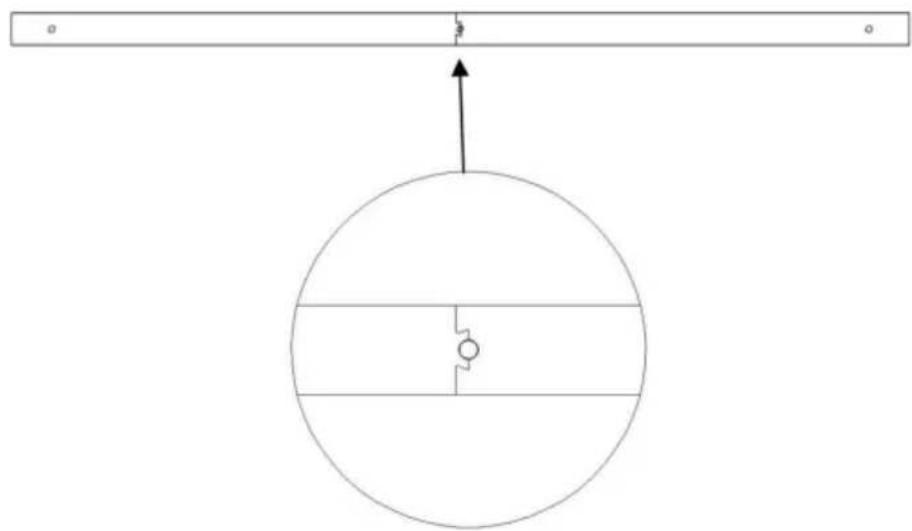

1.2. Die Schiene des Modells 52IN-2D-3K ist eine 2-Segment-Schiene, die durch Blütenblattform verbunden ist.

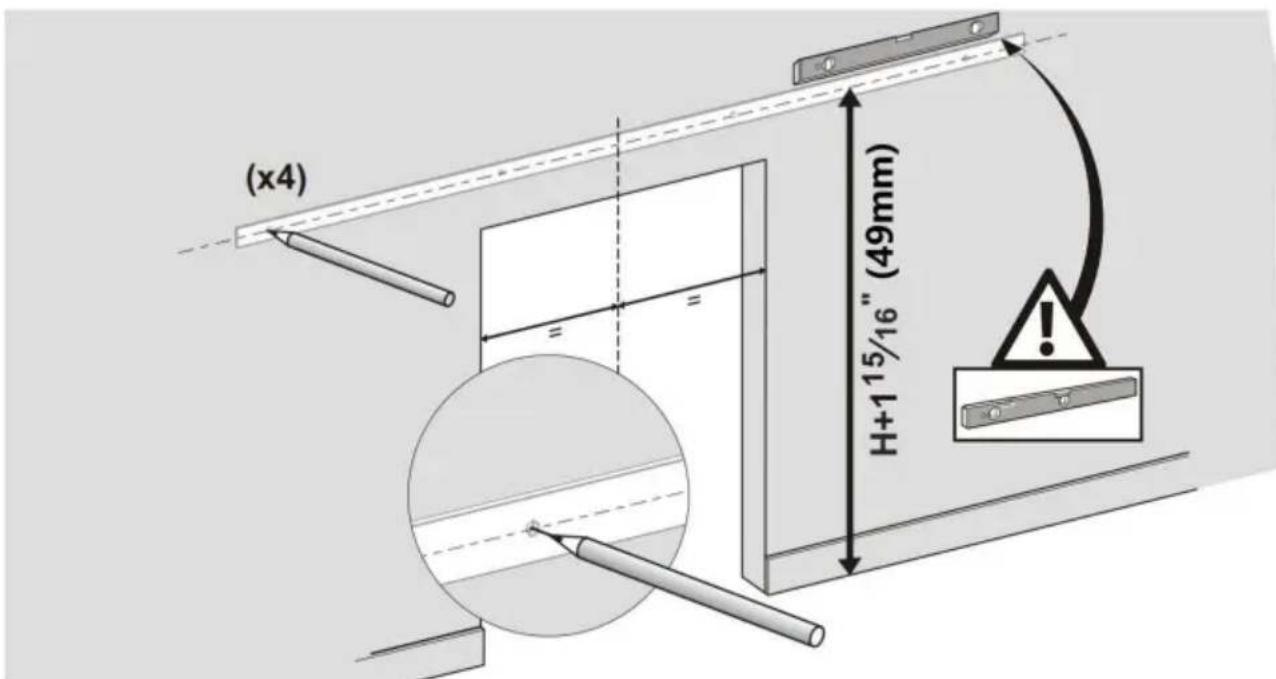

1.3. Markieren Sie mit einer Wasserwaage und einem Maßband die Mittellinie der Schiene. Im Produktauswahldiagramm ist die Türhöhe H in der
Bild oben, die Höhe der Mittellinie (vom Boden aus gemessen) beträgt die Höhe ihrer Tür PLUS 115/16".
1.4. Positionieren Sie die Schiene an der markierten Mittellinie, stellen Sie sicher, dass sie waagerecht ist, und verwenden Sie die Schiene als Vorlage, um die Position der Befestigungslöcher für die Spur mit einem Bleistift zu markieren. Sie können auch die Spurgröße verwenden, um die Position der Schienenlöcher zu markieren.
Siehe Installationstipp unten.

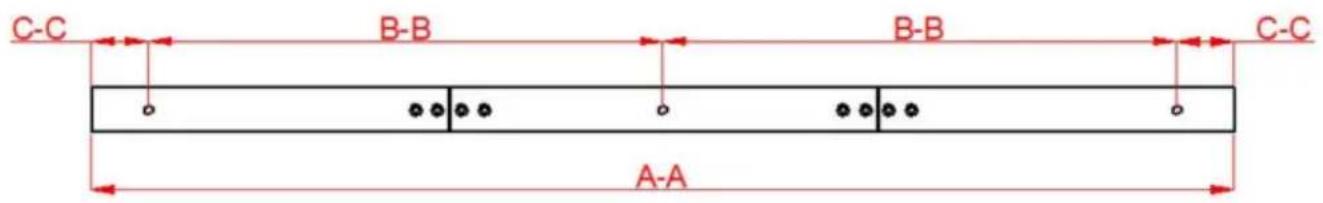

| Modell | 36IN-3D-3K | 40IN-3D-3K 52IN-2D-3K | |
| Schienenlänge AA | 36 Zoll (9140 mm) 40 | Zoll (1016 mm) 52 Zoll | (1320 mm) |
| Schierenloch Abstand BB | 406 mm | 457 mm 600 mm | |
| Schierenloch Abstand CC | 51 mm | 51 mm 60 mm |
Wir empfehlen, dass sich die Schienenmitte in der Mitte der Wandöffnung befindet.

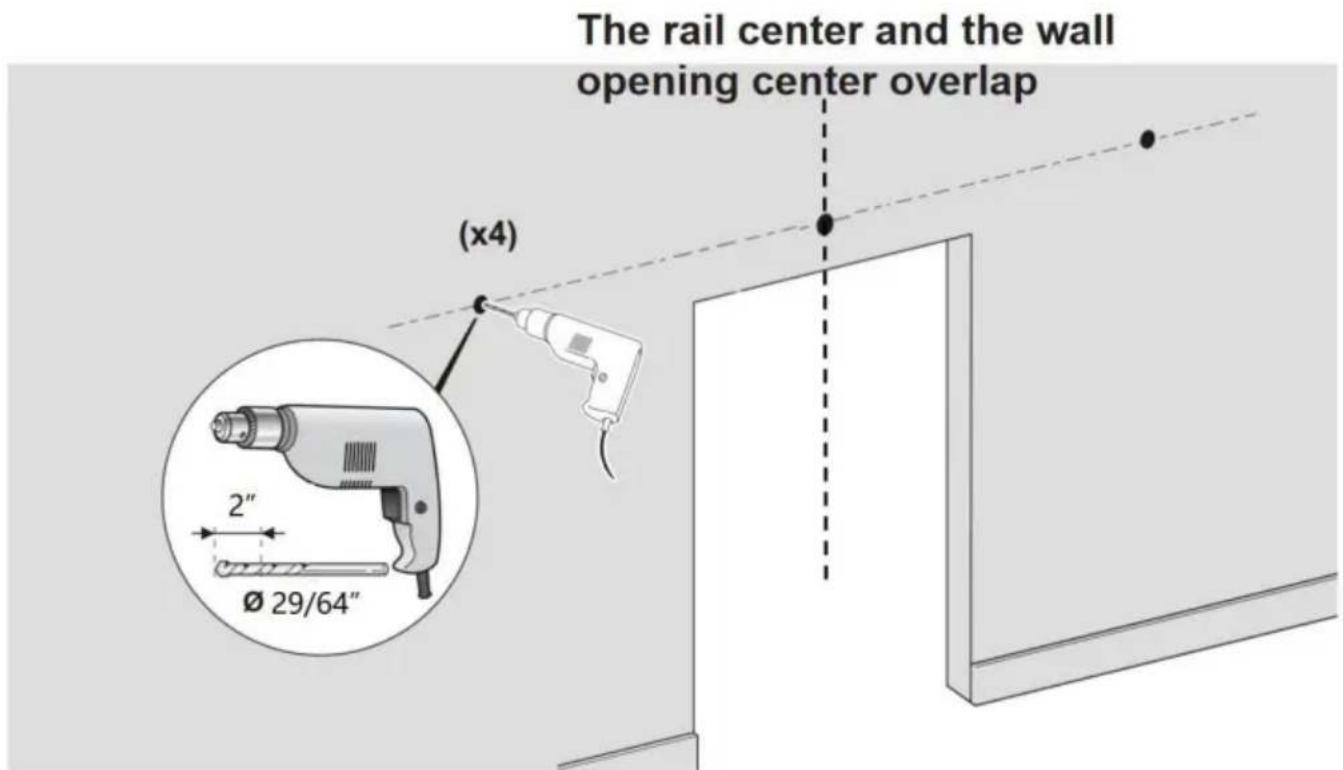

Schritt 2:
2.1. Bohren Sie an der markierten Stelle ein 29/64"-Bohrloch mit einer Tiefe von 2 Zoll.

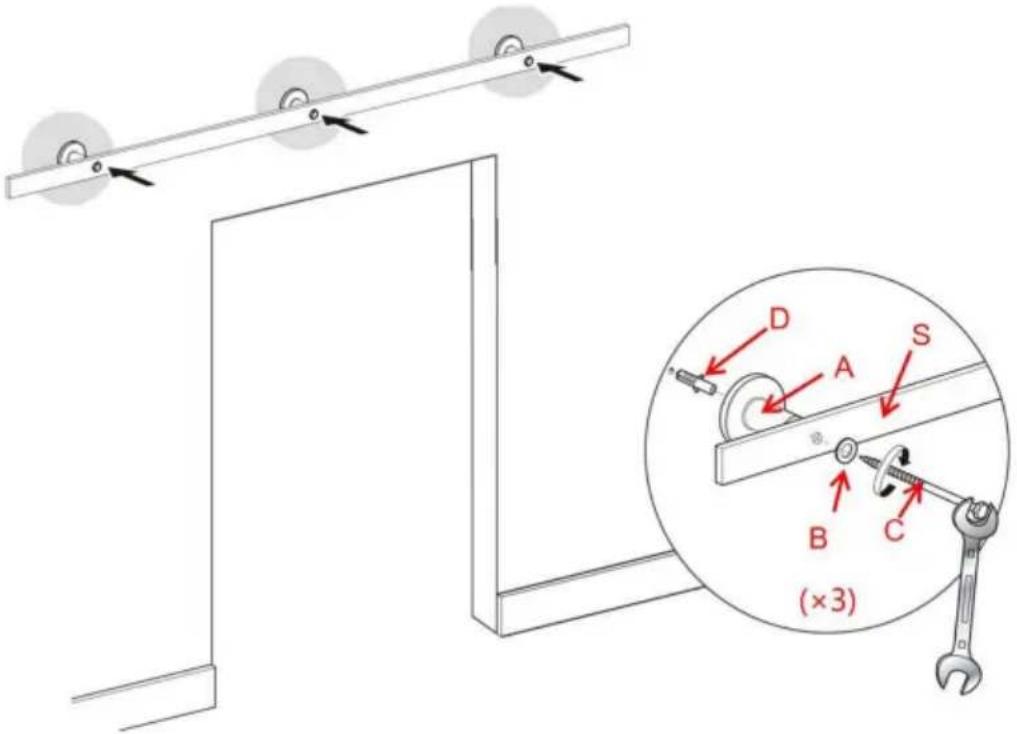

Schritt 3: Führungsschiene
installieren 3.1. Zuerst den Kunststoff-Spreizbolzen D in den Löchern an der Betonwand installieren, dann Schraube P durch die Unterlegscheiben B, Schiene S und Wandabstandshalter A führen und schließlich den Kunststoff-Spreizbolzen D verriegeln.

Schritt

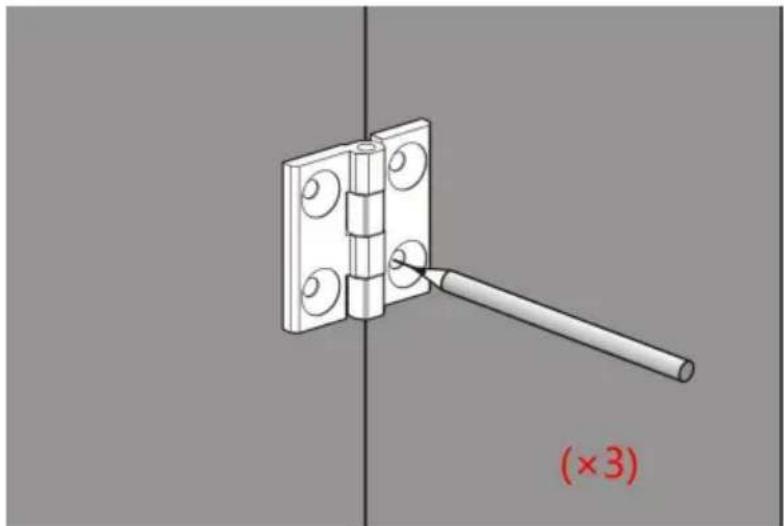

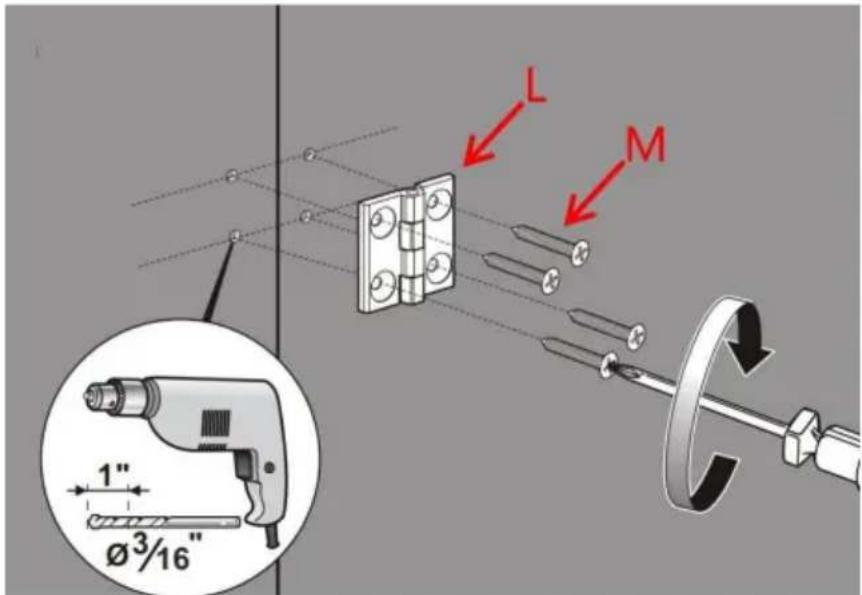

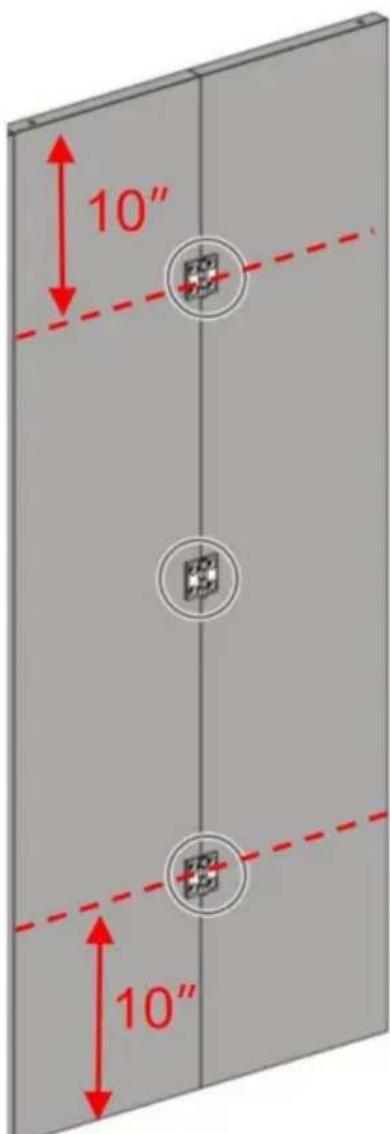

4 4.1. Zuerst die Tür zusammenfügen, mit dem L-Loch der Falttürscharniere in der Tür die Position der Schraube bestimmen und markieren und abschließend ein 3/16"-Bohrloch mit einer Lochtiefe von 1 Zoll bohren.
4.2. Schraube M hält die Falttürscharniere L an der Tür. Schließen Sie die Montage der Tür ab.



Schritt
5: Montieren Sie mit der Schraube P zwei rotierende Rollensockel O oben auf der Tür.
Die Mitte der rotierenden Rollensockel O befindet sich 35 mm vom Rand der Tür entfernt.

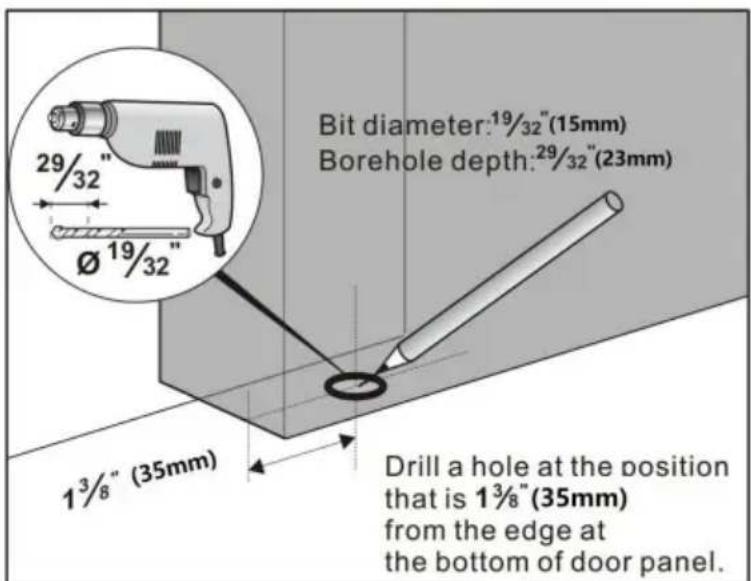

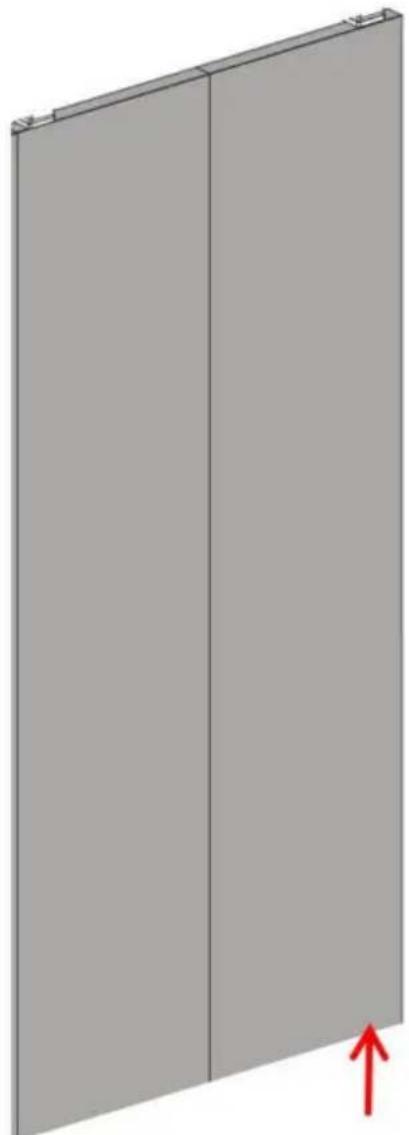

6: 6.1. Bohren Sie mit einem 19/32"-Bohrer 23 mm tiefe Löcher in die Seite der Tür; die Mitte des Lochs befindet sich 35 mm von der Türkante entfernt; 6.2.

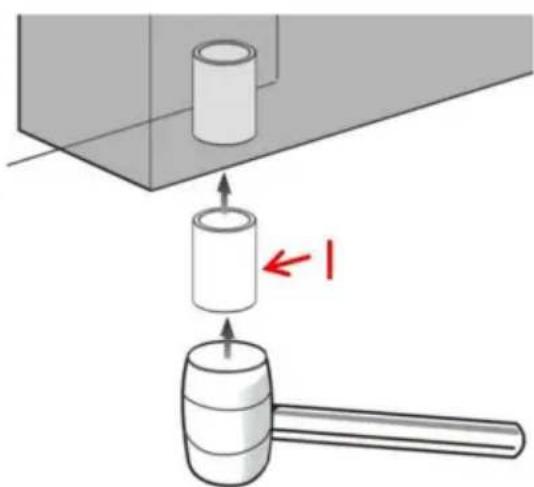

Füllen Sie Hülse I in das Loch;



Schritt

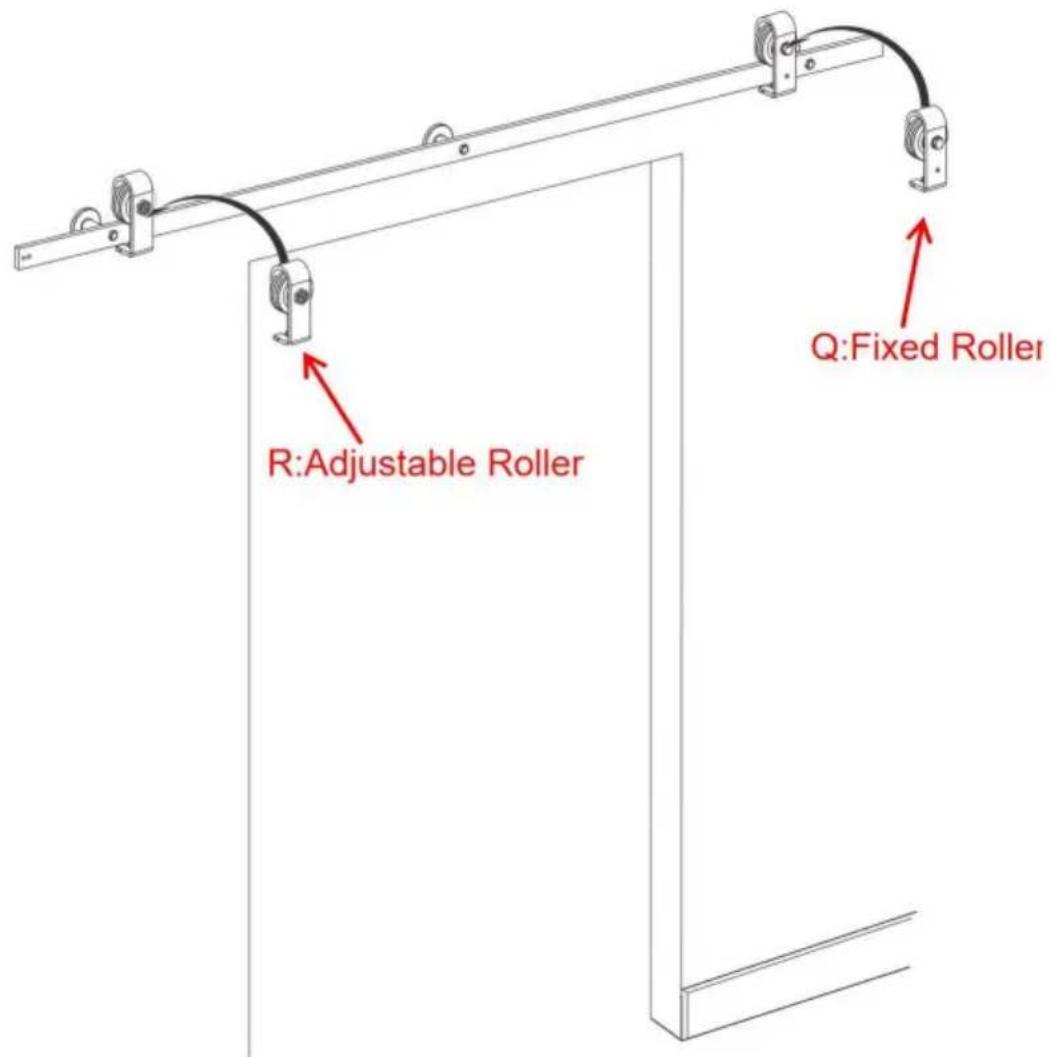

7: 7.1. Hängen Sie die feste Rolle Q und die verstellbare Rolle R an die Schiene.

Schritt
8 8.1. Untere Drehplatte H installieren; Angenommen, die Breite einer Einzeltür beträgt L; der Abstand zwischen der unteren Drehplatte H und der Mittelachse der Wandöffnung beträgt L-35 mm; der Abstand der Mitte der unteren Drehplatte H von der Wand beträgt 47,6 mm; 8.2. Über dem
Boden wurden vier Punkte mit dem Durchgangsloch der unteren Drehplatte H markiert; bohren Sie mit einem 7/32"-Bohrer 35 mm tiefe Löcher in die Markierung; stecken Sie dann den Kunststoff-Spreizbolzen k in die Löcher.
8.3. Befestigen Sie die untere Schwenkplatte H mit einer Schraube J am Boden. 8.4. Der Abstand zwischen der Mitte der festen Rolle Q und dem äußeren Loch der Schiene beträgt nicht weniger als 30 mm

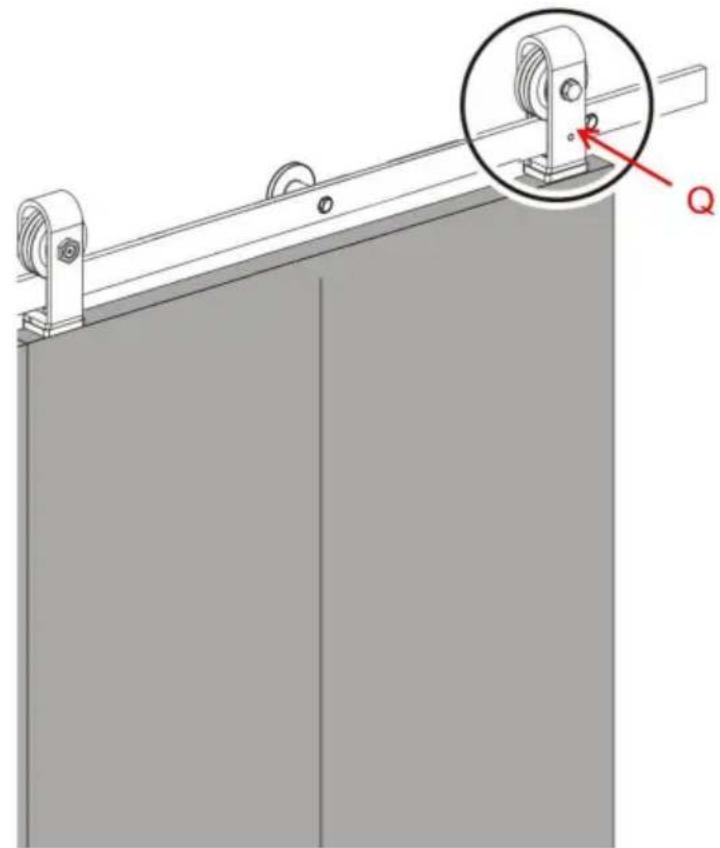

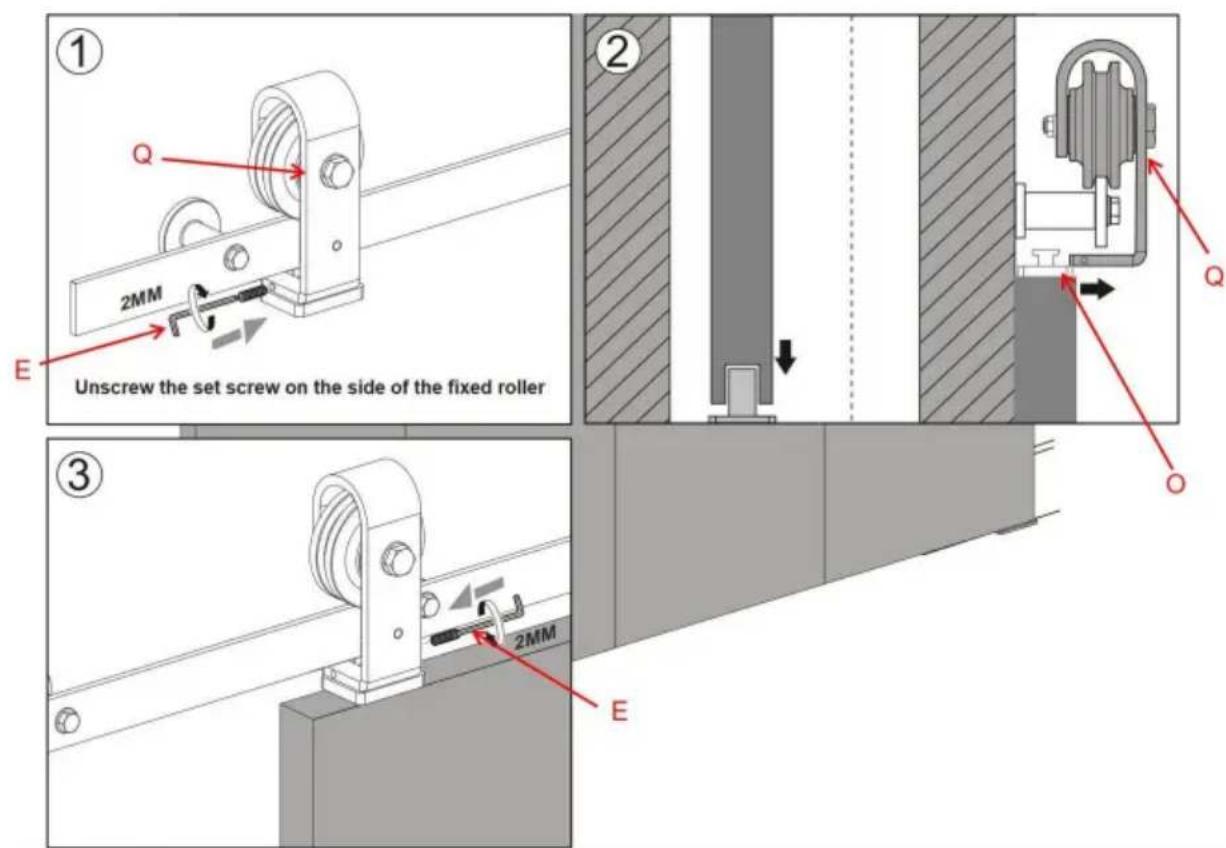

9.1. Die Stellschraube an der Seite der Festrolle Q offen.
9.2. Setzen Sie die Tür auf die Hülse I; bringen Sie die drehbare Rollenbasis O oben an der Tür mit der festen Rolle in Eingriff. 9.3. Ziehen Sie die Stellschrauben fest, um die feste Rolle an der drehbaren Rollenbasis O zu verriegeln.


Schritt 10

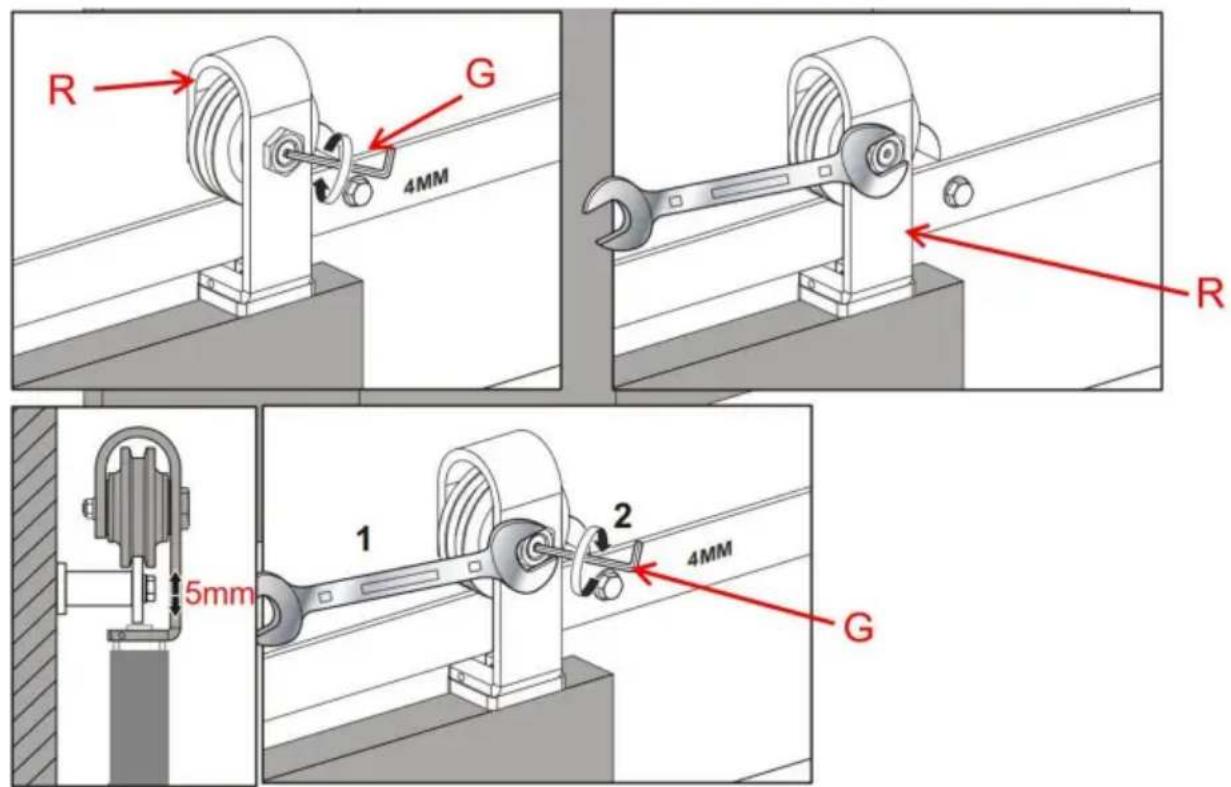

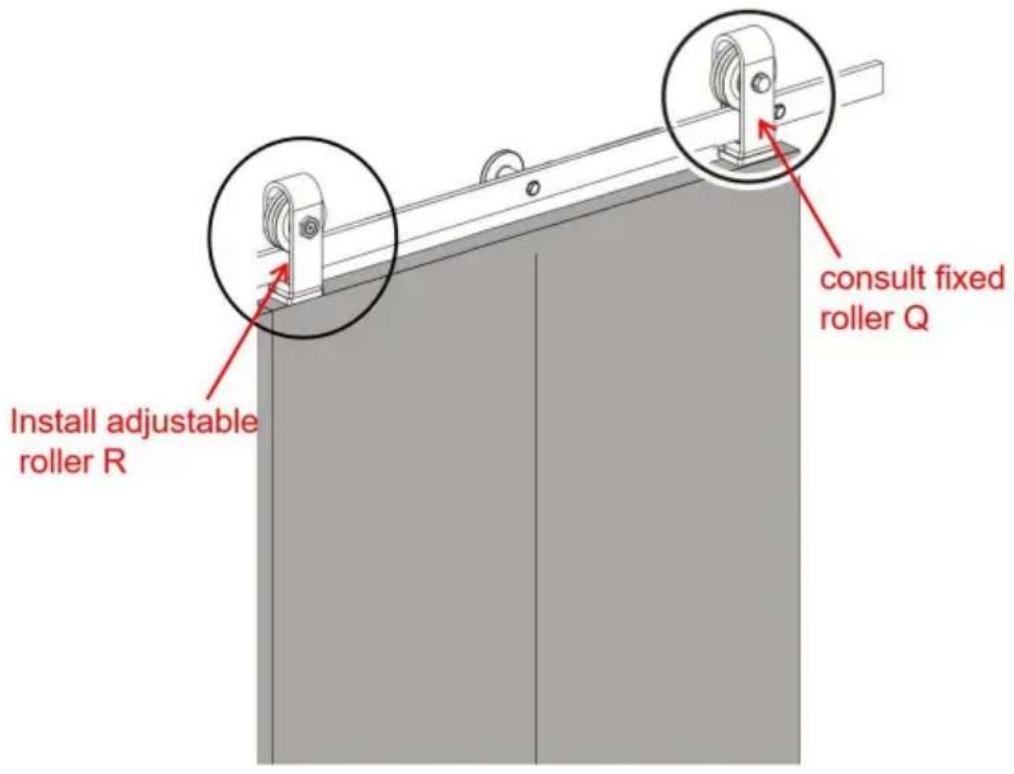

10.1. Beachten Sie Schritt 9, installieren Sie die verstellbare Rolle R mit der Installationsmethode der Festrolle Q. 10.2. Beachten Sie die Anweisungen unten. Passen Sie die Höhe der verstellbaren Rolle R an eine geeignete Position an. Lassen Sie die linke und rechte Türhöhe auf gleicher Höhe sein. Die Höhe der Tür kann um ca. 5 mm verstellt werden.


Schritt 11

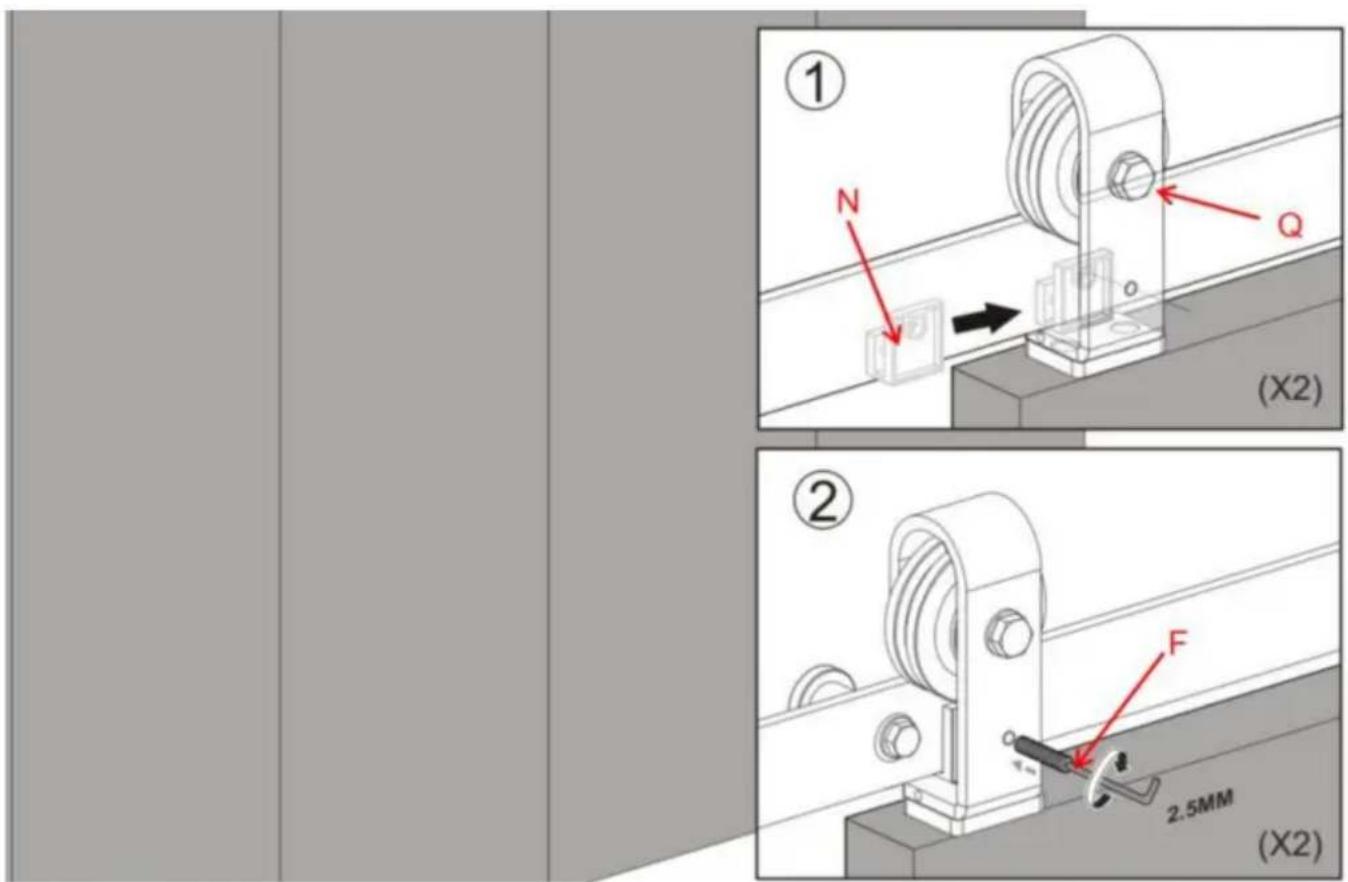

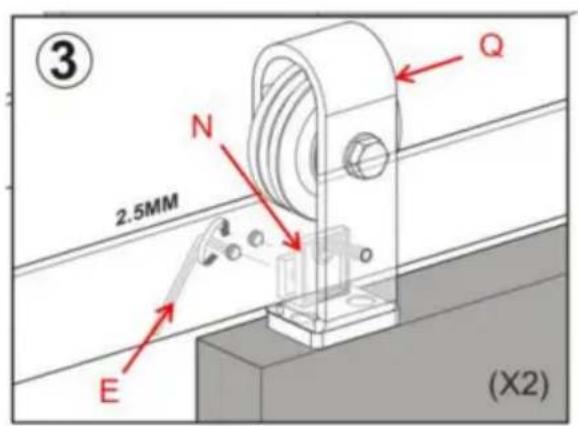

Montieren Sie die feste Rollenverriegelungshalterung N.

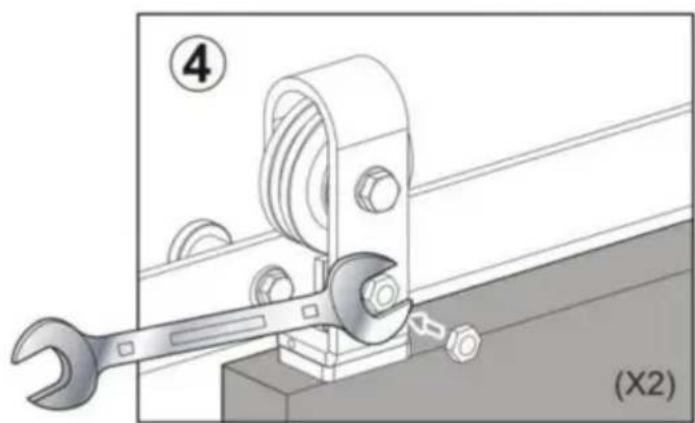

11.1. Die feste Rollenverriegelungshalterung N auf die Schiene hinter der Stellschraube schieben, die sich auf der Vorderseite der Festrolle Q befindet. 11.2. Mit dem mitgelieferten Inbusschlüssel F die Stellschrauben auf der Rückseite des festen Rollenschlosshalters N festziehen. 11.3. Feststellen der Feststellrolle Q auf der Schiene durch Anziehen der langen Stellschraube durch die feste Rollenbandverriegelungshalterung und in die Schiene. 11.4. Ziehen Sie die Sechskantmutter auf dieser Stellschraube fest.
