Tipo di prodotto	Kit di ferramenta per porta scorrevole da fienile
Modello	52IN-2D-3K
Marca	Vevor
Lunghezza del binario	1320 mm (52 pollici)
Larghezza massima della porta	610 mm (24 pollici)
Spessore della porta	34,92 a 44,45 mm (1,375 a 1,75 pollici)
Altezza della porta	Secondo l'utente (H)
Distanza dal binario al pavimento	H + 49 mm
Spazio in fondo alla porta	10 mm
Spazio in alto (porta al soffitto)	152 mm (6 pollici)
Numero di porte supportate	2
Materiale	Acciaio e plastica
Contenuto del kit	Binario, supporti, rulli, cerniere, viti, distanziali, chiavi a brugola
Alimentazione	Non applicabile (uso manuale)
Funzioni principali	Consente lo scorrimento di porte da fienile pieghevoli (bi-fold)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Lubrificare periodicamente i rulli.
Sicurezza	Indossare occhiali e guanti durante il montaggio. Tenere i bambini lontani.
Ricambi e riparabilità	Ricambi disponibili su www.vevor.com/support. Riparazione possibile da un professionista.
Informazioni generali	Manuale di istruzioni originale incluso. Garanzia elettronica.

Domande frequenti - 52IN-2D-3K Vevor

Come installare il binario di guida?

Segnare la linea centrale del binario a un'altezza di H+49 mm dal pavimento. Utilizzare il binario come dima per forare fori da 29/64" a 2 pollici di profondità. Inserire i bulloni di espansione, quindi fissare il binario con viti, rondelle e distanziali.

Quali strumenti sono necessari per l'assemblaggio?

Avrete bisogno di una livella, un metro a nastro, una matita, un cacciavite a croce, una chiave, un trapano, punte (19/32", 29/64", 7/32", 3/16"), una squadra da falegname, nastro adesivo e guanti di sicurezza.

Si può installare questo kit su un muro a secco?

Si consiglia vivamente di utilizzare un pannello di testata se il muro non è in cemento (ad esempio, muro a secco). Il pannello di testata e le viti corrispondenti non sono inclusi e devono essere acquistati separatamente.

Come regolare l'altezza della porta dopo l'installazione?

Utilizzare il rullo regolabile (pezzo R) situato su un lato. Allentare la vite di regolazione, regolare l'altezza (circa 5 mm di corsa), quindi serrare la vite in modo che la porta sia in piano.

Cosa fare se la porta non scorre correttamente?

Verificare che il binario sia in piano e che i rulli siano correttamente allineati. Lubrificare i rulli con un lubrificante secco. Assicurarsi che la porta non sia troppo pesante e che le viti di regolazione siano ben serrate.

Qual è la capacità di carico massima?

La capacità di carico non è specificata nel manuale, ma il kit è progettato per porte standard in legno fino a 24 pollici di larghezza. Usare sempre una forza moderata per aprire e chiudere la porta.

Quante porte posso installare con questo kit?

Questo modello (52IN-2D-3K) è progettato per 2 porte (bi-fold). Supporta due porte scorrevoli che si ripiegano l'una contro l'altra.

Dove trovare i pezzi di ricambio?

I pezzi di ricambio sono disponibili sul sito di assistenza tecnica Vevor: www.vevor.com/support. Potete ordinare rulli, viti, supporti, ecc.

Il kit viene fornito con i pannelli della porta?

No, il kit comprende solo la ferramenta (binario, rulli, cerniere, viti). I pannelli della porta e altri elementi in legno devono essere acquistati separatamente.

Come fissare la piastra girevole inferiore?

Segnare la posizione a 47,6 mm dal muro e a una distanza di L-35 mm dall'asse centrale (L = larghezza di una porta). Forare fori da 7/32" a 35 mm di profondità, inserire i bulloni di espansione in plastica, quindi avvitare la piastra con le viti J.

MANUALE UTENTE 52IN-2D-3K Vevor

Supporto tecnico e certificato di garanzia

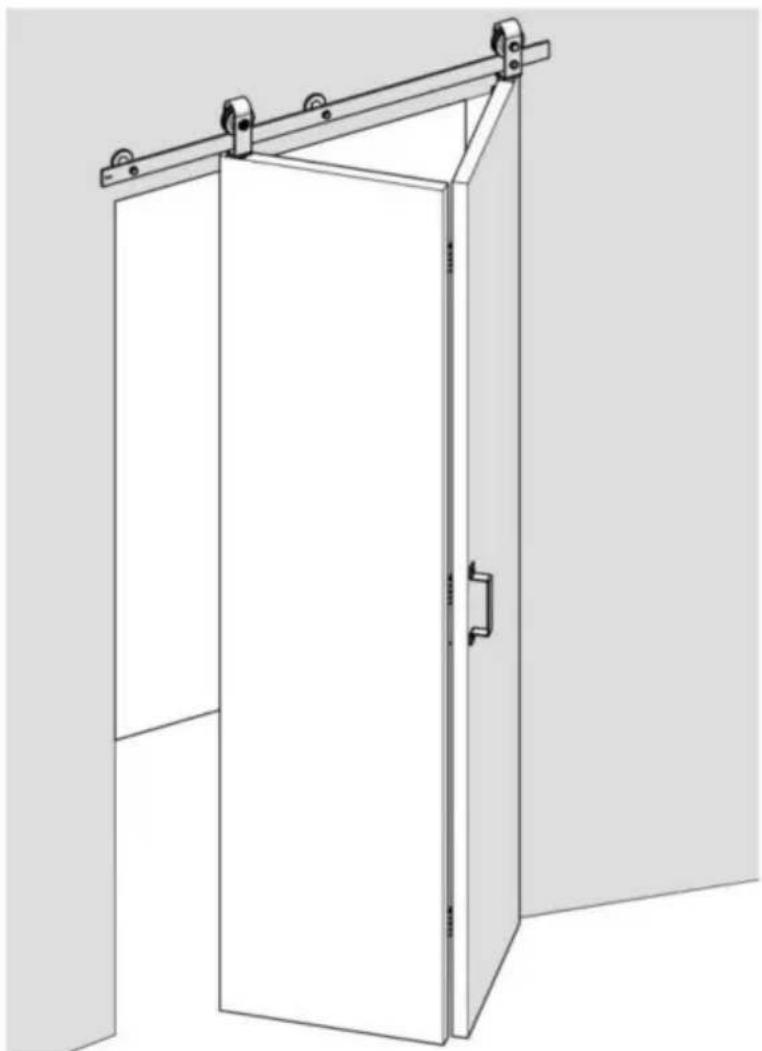

Porta scorrevole pieghevole Kit hardware

Modello: 36IN-3D-3K/40IN-3D-3K/52IN-2D-3K

Queste sono le istruzioni originali. Si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo nuovamente in caso di aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

AVVERTIMENTO:

Leggere questo materiale prima di utilizzare il prodotto. La mancata osservanza di questa norma può comportare lesioni gravi.

Precauzioni di montaggio

1. Assemblare solo secondo queste istruzioni. Un assemblaggio improprio può creare pericoli.
2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti durante l'assemblaggio.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblaggio.
5. Non assemblare quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.
6. Le capacità del prodotto si applicano solo al prodotto correttamente e completamente assemblato.
7. Per ulteriori informazioni sulle parti elencate nelle pagine seguenti, fare riferimento allo schema di montaggio di questo manuale. Scaricare e separare tutte le parti in un'area di lavoro pulita.
8. Per motivi di sicurezza, si consiglia di installare l'hardware in due persone.
9. I prodotti devono essere installati lontano dalla portata di bambini e animali domestici.

Usare precauzioni.

1. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo articolo.
2. Utilizzare solo come previsto.
3. Ispezionare prima di ogni utilizzo; non utilizzare se alcune parti sono allentate o danneggiate.

SALVA QUESTE ISTRUZIONI

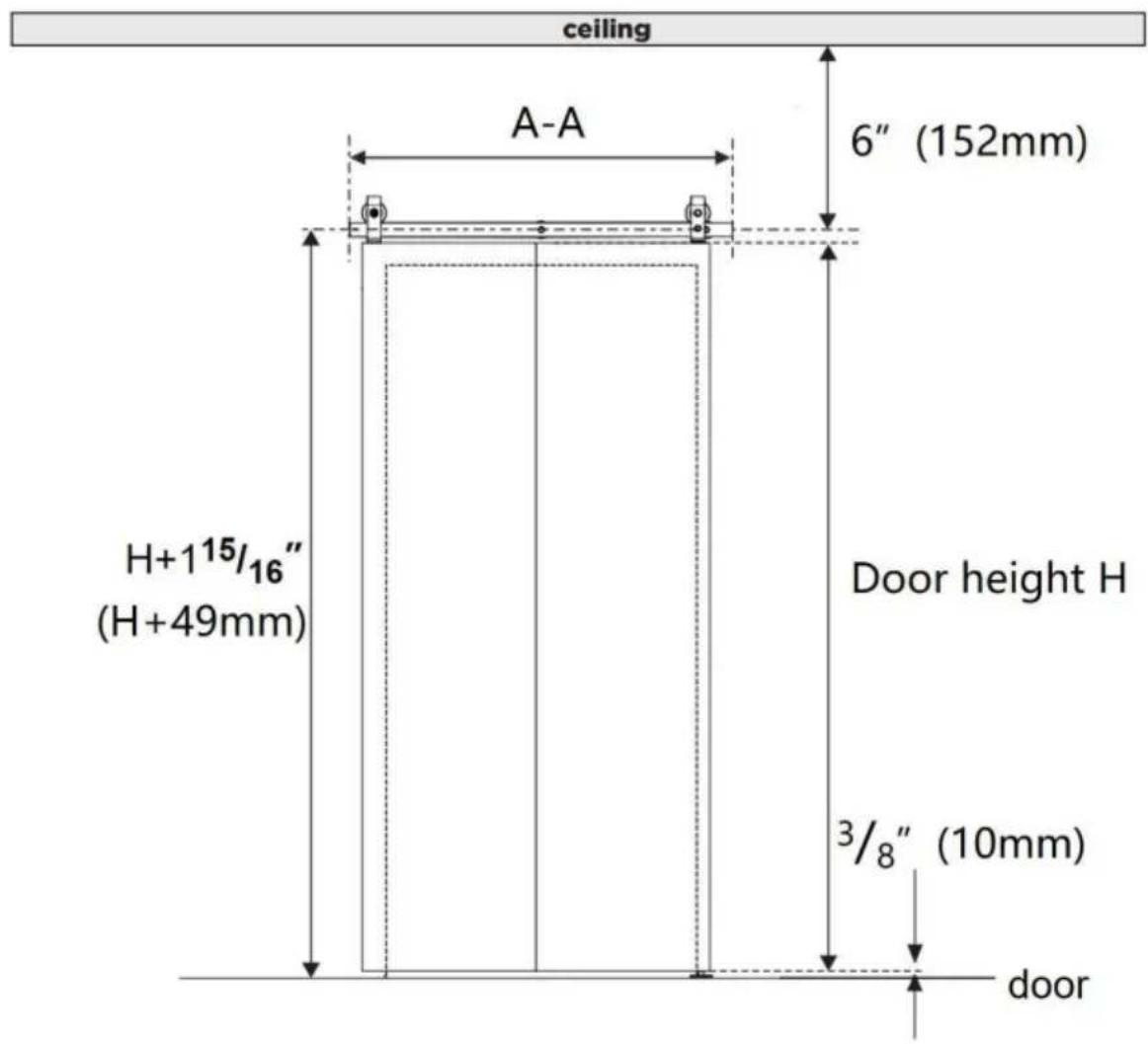

Idoneità del prodotto

Modello	36IN-3D-3K 40IN	N-3D-3K 52IN-2D-3K
lunghezza rotaia AA	36 pollici(914mm)	40 pollici(1016mm)	52 pollici(1320mm)
Larghezza della porta	y16 pollici	y18 pollici	y24 pollici
Porta spessa	Da 1,375 a 1,75 pollici (34,92-44,45 mm)
Altezza della porta	H(A seconda dell'utente)
Distanza della rotaia dal terrà	Altezza+49mm
Distanza in fondo alporta da terra	10 millimetri
Distanza tra la porta in alto e il soffitto	6 pollici (152 mm)
quantità di porte	2 pezzi

La scatola non contiene pannelli porta e altri pannelli di legno, che richiedono un acquisto aggiuntivo.

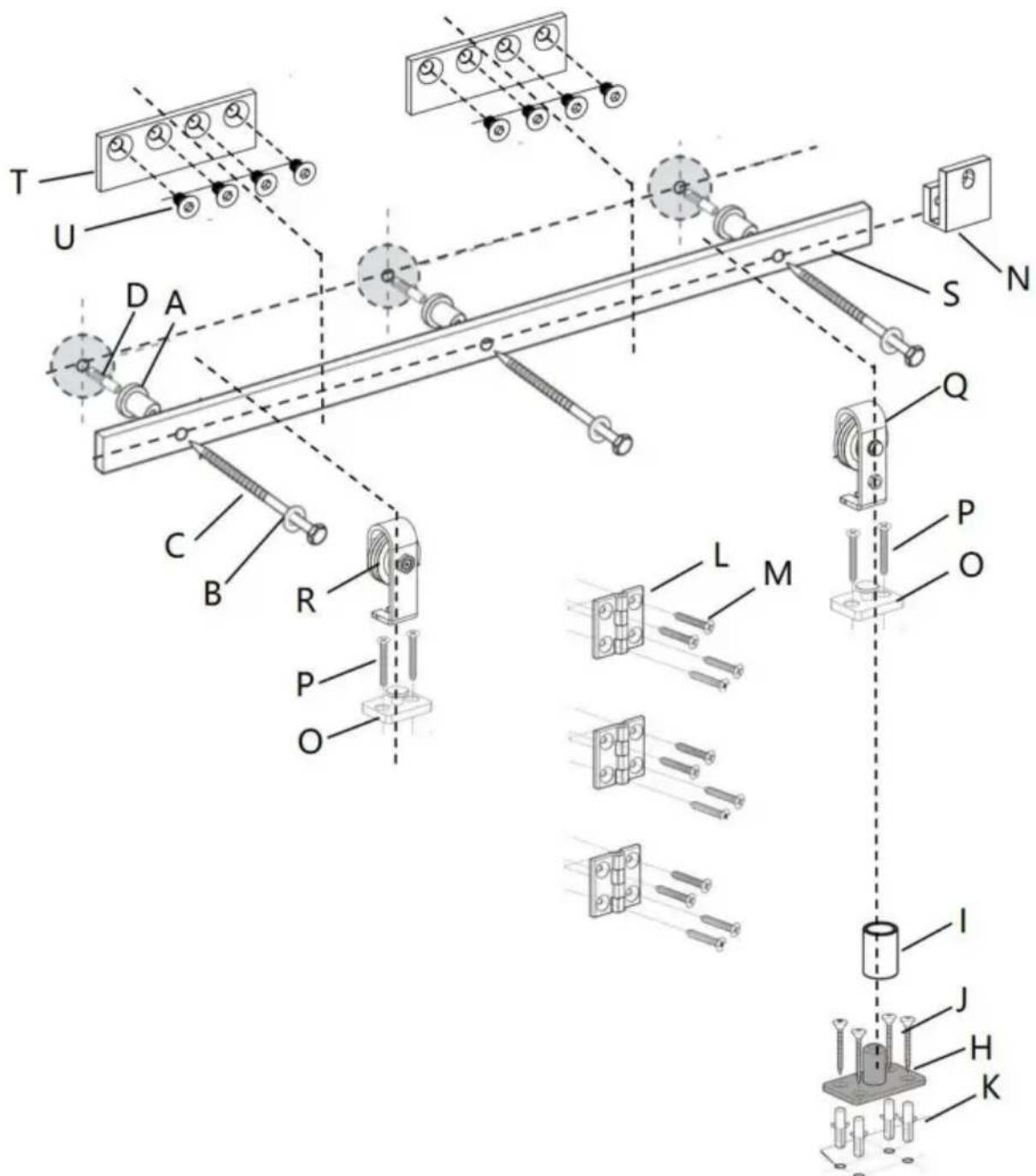

Diagramma di smontaggio del prodotto

Elenco dei pezzi

Stesse parti di modelli diversi
A: Muro Distanziatore × 3 pezzi	B: rondelle × 3 pezzi	C:M8×90mm Plastica toccando Vite × 3 pezzi	D:ý12×50 Bullone di espansione in plastica×3pz
E:2mm esagonale Chiave × 1 pz	F 2,5 mm esagonale Chiave × 1 pz	G: Esagonale da 4 mm Chiave × 1 pz	H: Perno inferiore Piastra×1pz
I:Manica × 1 pz	M4×30 vite autofilettante a testa svasata × 4 pezzi	K:ý6×30 Plastica bullone di espansione × 4 pezzi	L: Porta pieghevole Culo Cerniere × 3 pezzi
Misura: M6×25 svasato vite autofilettante a testa esagonale × 12 pezzi	N:Rullo fisso Staffa di bloccaggio × 1 pz	O: Rullo Rotante Base×2pz	P:M5×50 svasato vite autofilettante a testa esagonale × 4 pezzi
D: Corretto Rullo × 1 pz	R: Regolabile Rullo × 1 pz	S:Kit ferroviario 1 pz.	V: Sigillatura Striscia×1pz
I modelli 36IN-3D-3K e 40IN-3D-3K hanno queste parti, ma non sono disponibili nel modello 52IN-2D-3K
U:M6×10 bullone×8pz	T:connessione cinghia×2pz

ATTENZIONE

La movimentazione errata di oggetti pesanti (ad esempio, porte) può causare perdita di equilibrio e gravi lesioni. Assicurarsi sempre di avere una presa salda sull'oggetto e di

essere in equilibrio prima di spostarlo. Indossare sempre scarpe antinfortunistiche quando si sollevano oggetti pesanti.

Se parti del corpo (ad esempio capelli, dita) rimangono incastrate in parti in movimento, si possono verificare schiacciamenti e gravi lesioni. Non mettere le dita in parti che potrebbero muoversi e rimuovere o contenere sempre qualsiasi cosa sul corpo che potrebbe impigliarsi in una parte in movimento.

Chiudere le porte tenendo la mano all'estremità della porta potrebbe causare che la mano o le dita restino incastrate tra la porta e altri oggetti solidi (ad esempio, un'altra porta, una modanatura) causando gravi lesioni. Utilizzare sempre la maniglia della porta per chiudere la porta.

Dichiarazione di utilizzo

L'uso di una forza eccessiva durante l'apertura e la chiusura della/e porta/e può causare danni all'hardware. Tenere sempre la maniglia per spostare delicatamente la/e porta/e.

Strumenti necessari

Quadrato di velocità	Matita	Phillips Cacciavite	Nastro
Chiave	Livello	Trapano	Punta da trapano y19/32"
Punta da trapano y29/64"	Punta da trapano y7/32"	Punta da trapano y3/16"

Assemblaggio del prodotto

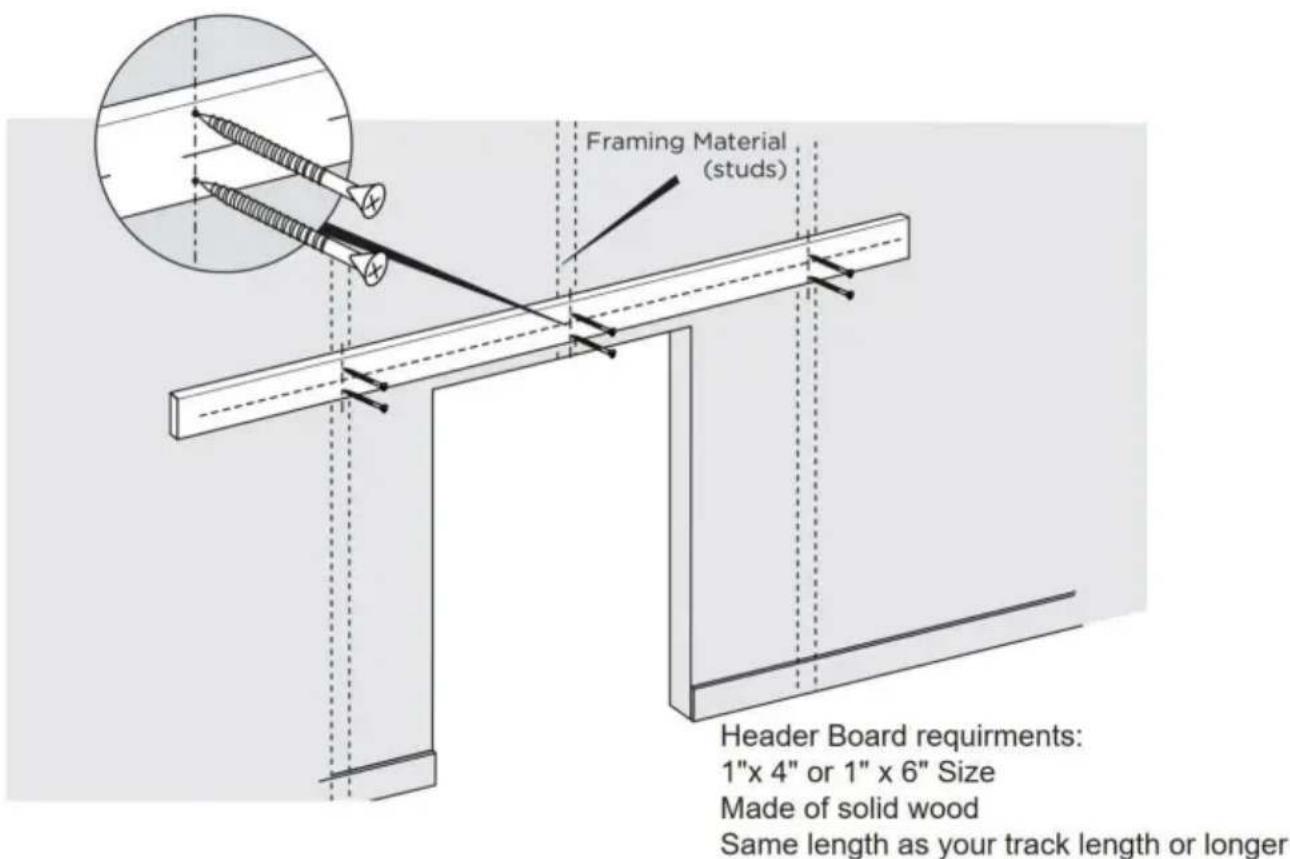

È molto importante determinare se è necessario installare un'intestazione.

Prima di installare la pista, assicella.

Se ti trovi nelle seguenti situazioni, ti consigliamo vivamente di utilizzare un pannello di testata (Queste situazioni potrebbero includere, ma non sono limitate a): · c'è una modanatura della porta (come uno stipite della porta o una linea di battiscopa) · il muro non è un muro di cemento, come cartongesso o un altro tipo di muro.

Attenzione: la scheda di testata e le viti per installare la scheda di testata non sono inclusi. Puoi acquistarli online o offline.

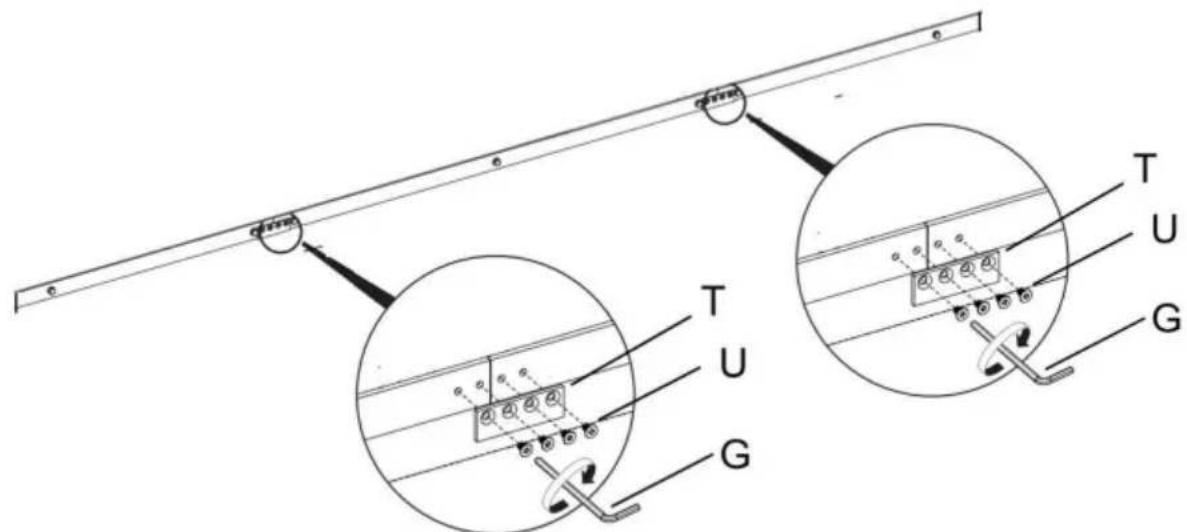

Fase 1

1.1. Serrare la vite U con la chiave esagonale G per collegare la cinghia di collegamento T alle tre guide; completare il collegamento della guida. Questo metodo di installazione è adatto per la guida dei modelli 36IN-3D-3K e 40IN-3D-3K.

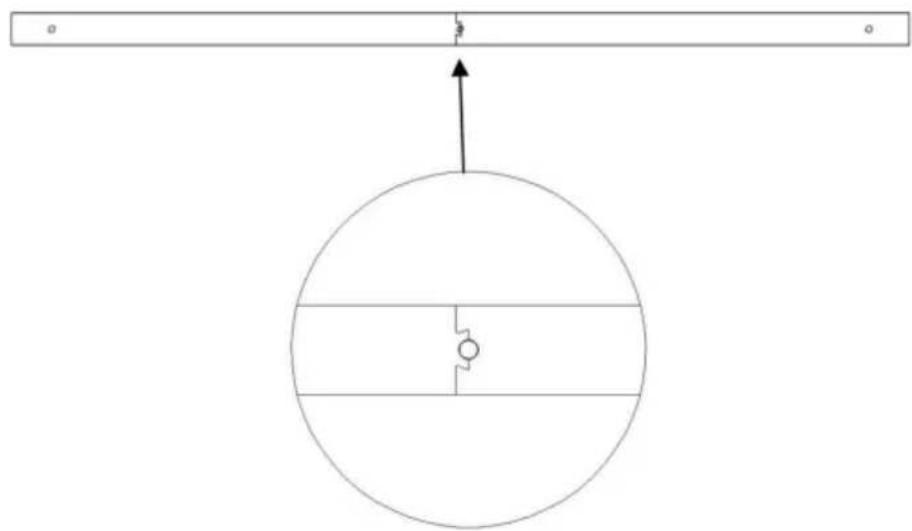

1.2. La rotaia del modello 52IN-2D-3K è una rotaia a 2 segmenti con giunzione a petalo forma.

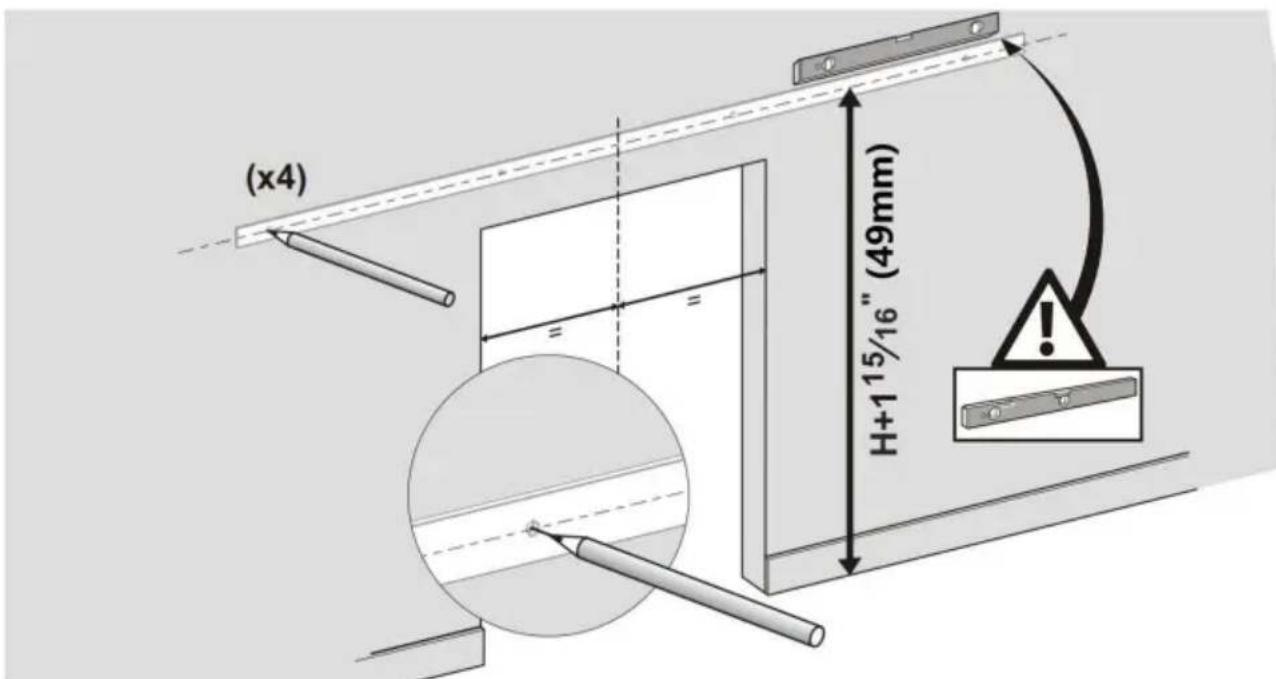

1.3. Utilizzare una livella e un metro a nastro per segnare la linea centrale della pista. Come mostrato nel diagramma di selezione del prodotto, l'altezza della porta è H nell'immagine sopra, l'altezza della linea centrale (misurata dal pavimento) è l'altezza della porta più 115/16". 1.4. Posizionare la pista in posizione lungo la linea centrale contrassegnata, assicurandosi che sia a livello, e utilizzare la pista come modello per contrassegnare la posizione dei fori di montaggio per la traccia con una matita. Puoi anche fare riferimento alla dimensione della traccia per contrassegnare la posizione dei fori delle rotaie.

Vedere i suggerimenti per l'installazione di seguito.

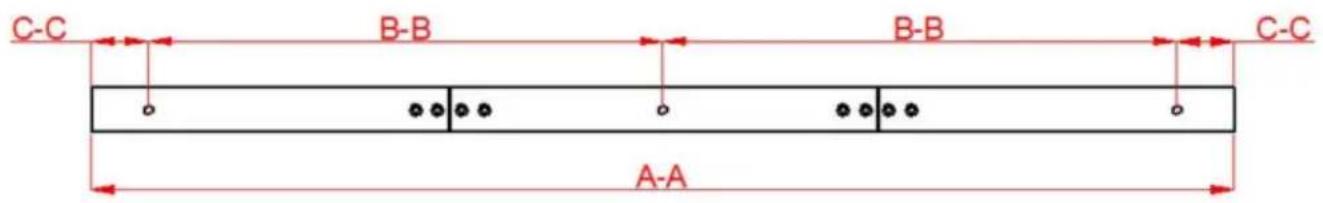

Modello	36IN-3D-3K	40IN-3D-3K	52IN-2D-3K
lunghezza della rotaia AAA	36 pollici (9140 mm)	40 pollici (1016 mm) 52	pollici (1320 mm)
foro ferroviario distance BB	406mm	457mm 600mm
foro ferroviario distance CC	51mm	51mm 60mm

Suggeriamo che il centro della pista sia al centro dell'apertura nel muro.

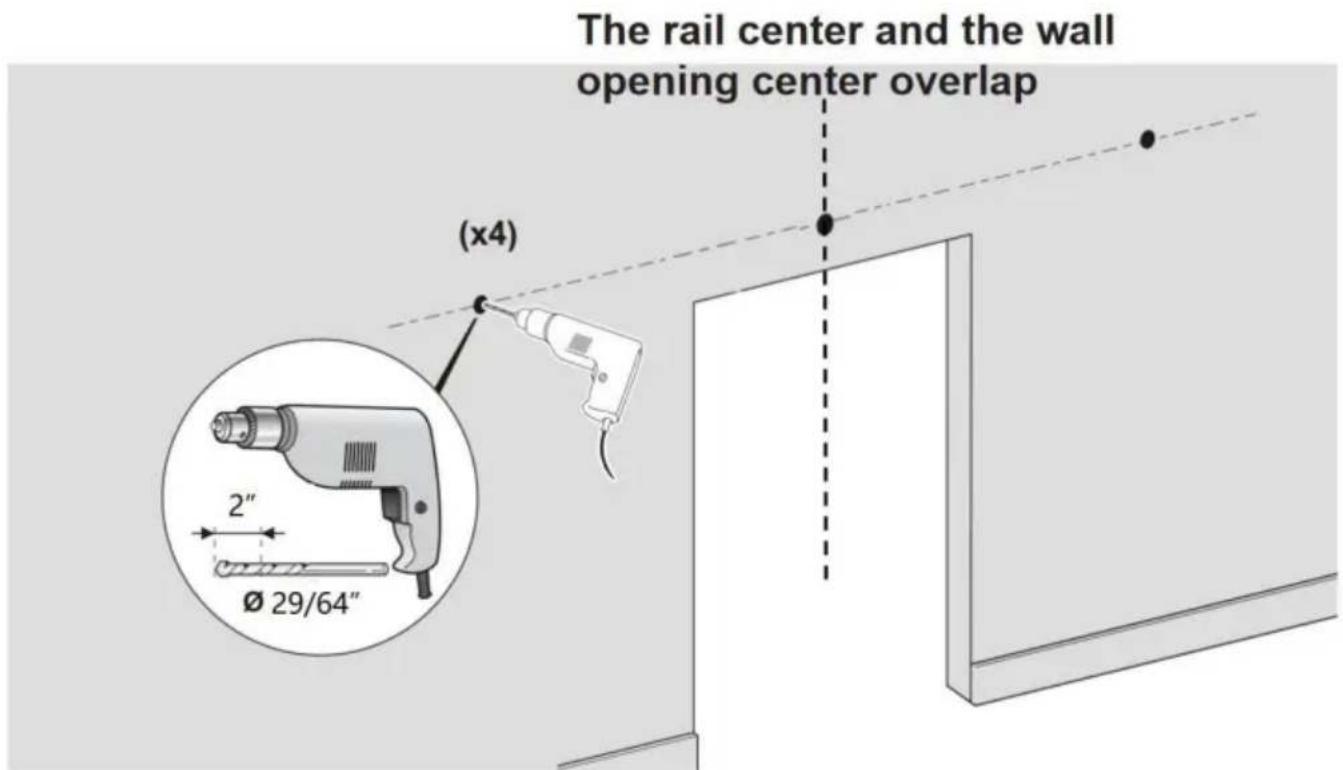

Fase 2:

2.1. Utilizzare una punta da trapano da 29/64" nella posizione contrassegnata, profonda 2 pollici;

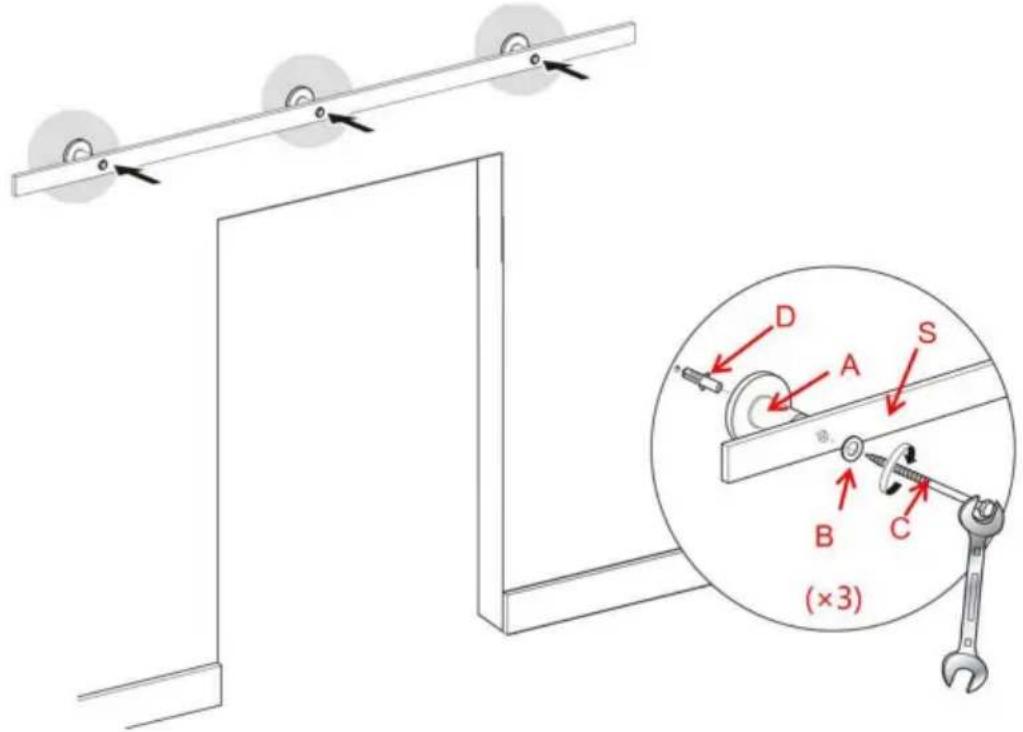

Fase 3: Installare la guida

3.1. Installare prima il bullone di espansione in plastica D nei fori sul muro di cemento, quindi utilizzare la vite P attraverso le rondelle B, la guida S e il distanziale da parete A e infine bloccare il bullone di espansione in plastica D.

Fase 4

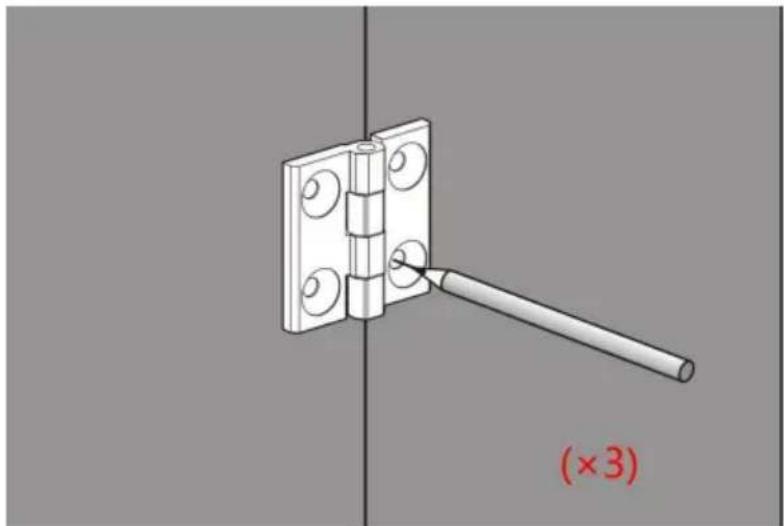

4.1. Per prima cosa unire insieme la porta, con il foro a L delle cerniere a soffietto per porta a soffietto nella porta per determinare la posizione della vite e contrassegnare, e infine con un foro da 3/16", profondità del foro di 1 pollice. 4.2. La vite M fissa le cerniere a battuta per porta a soffietto L alla porta. Completare il montaggio della porta.

Fase 5

5.1. Utilizzare la vite P, installare 2 basi rotanti a rulli O sulla parte superiore della porta; il centro della base rotante a rulli O si trova a 35 mm dal bordo della porta.

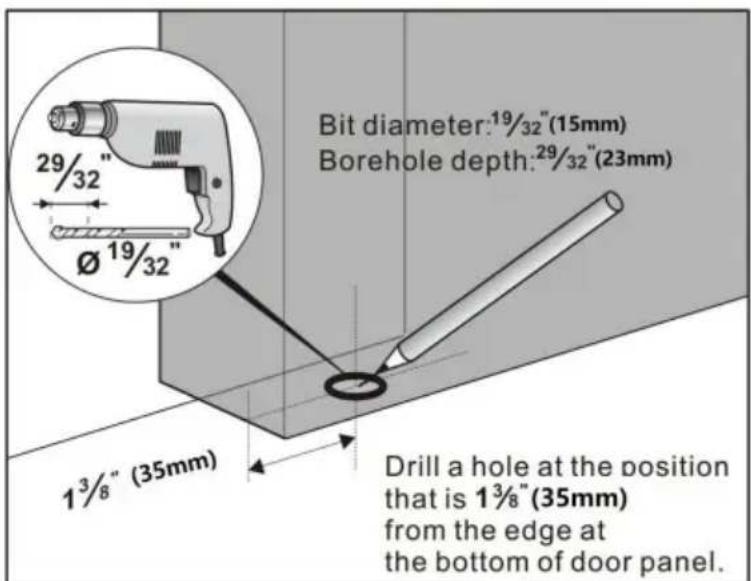

6.1. Forare fori profondi 23 mm sul lato della porta con una punta da trapano da 19/32"; il centro del foro si trova a 35 mm di distanza dal bordo della porta; 6.2. Inserire il manicotto I nel foro;

Fase 7

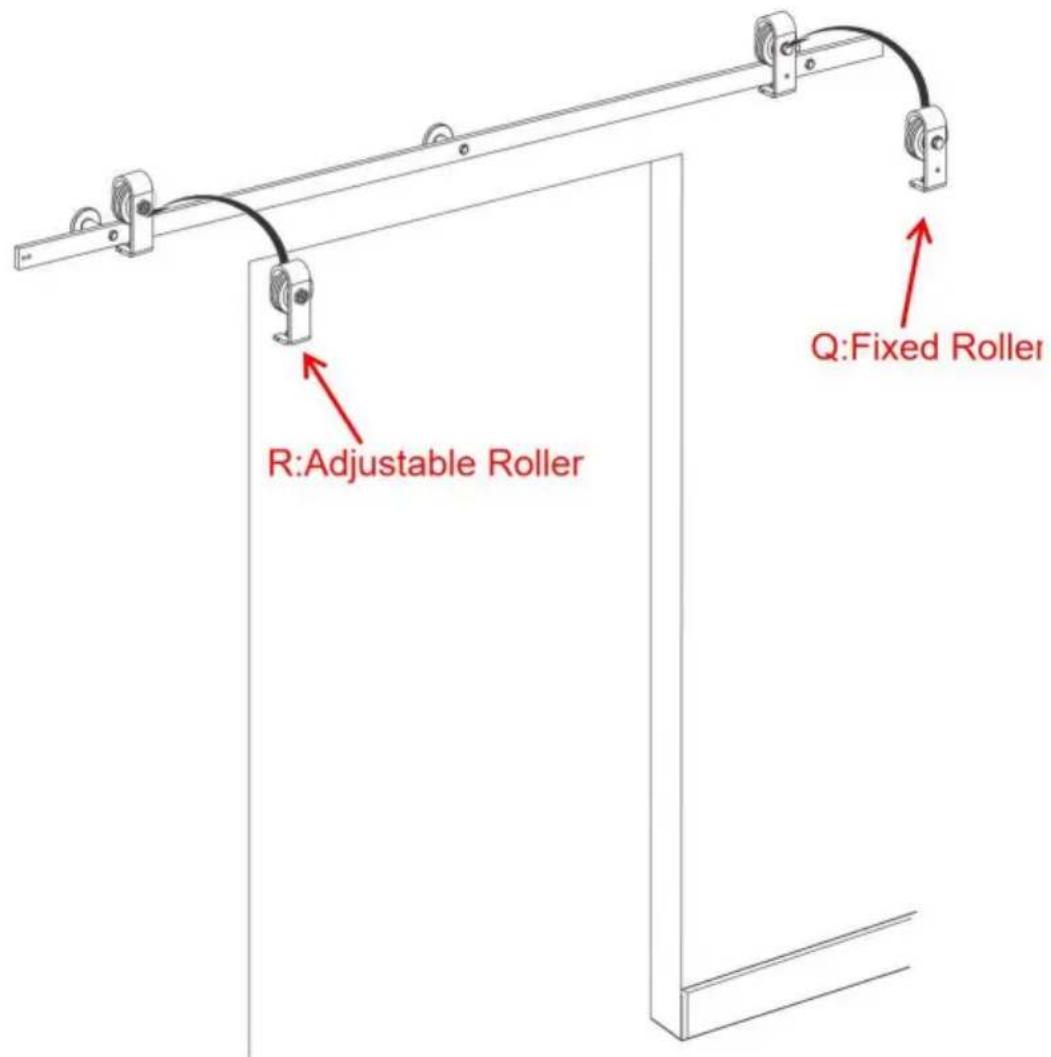

7.1. Appendere il rullo fisso Q e il rullo regolabile R alla rotaia.

Fase 8

8.1. Installare la piastra pivotante inferiore H; supponendo che la larghezza di una porta singola sia L; la distanza tra la piastra pivotante inferiore H e l'asse centrale dell'apertura nel muro è L-35 mm; la distanza del centro della piastra pivotante inferiore H dal muro è 47,6 mm; 8.2. Sono stati contrassegnati quattro punti sopra il terreno con il foro passante della piastra pivotante inferiore H; praticare fori di profondità 35 mm nel segno con un trapano da 7/32"; quindi inserire il bullone di espansione in plastica K nei fori. 8.3. Fissare la piastra girevole inferiore H al pavimento utilizzando una vite J. 8.4. La distanza tra il centro del rullo fisso Q e il foro esterno della pista non è inferiore a: mm

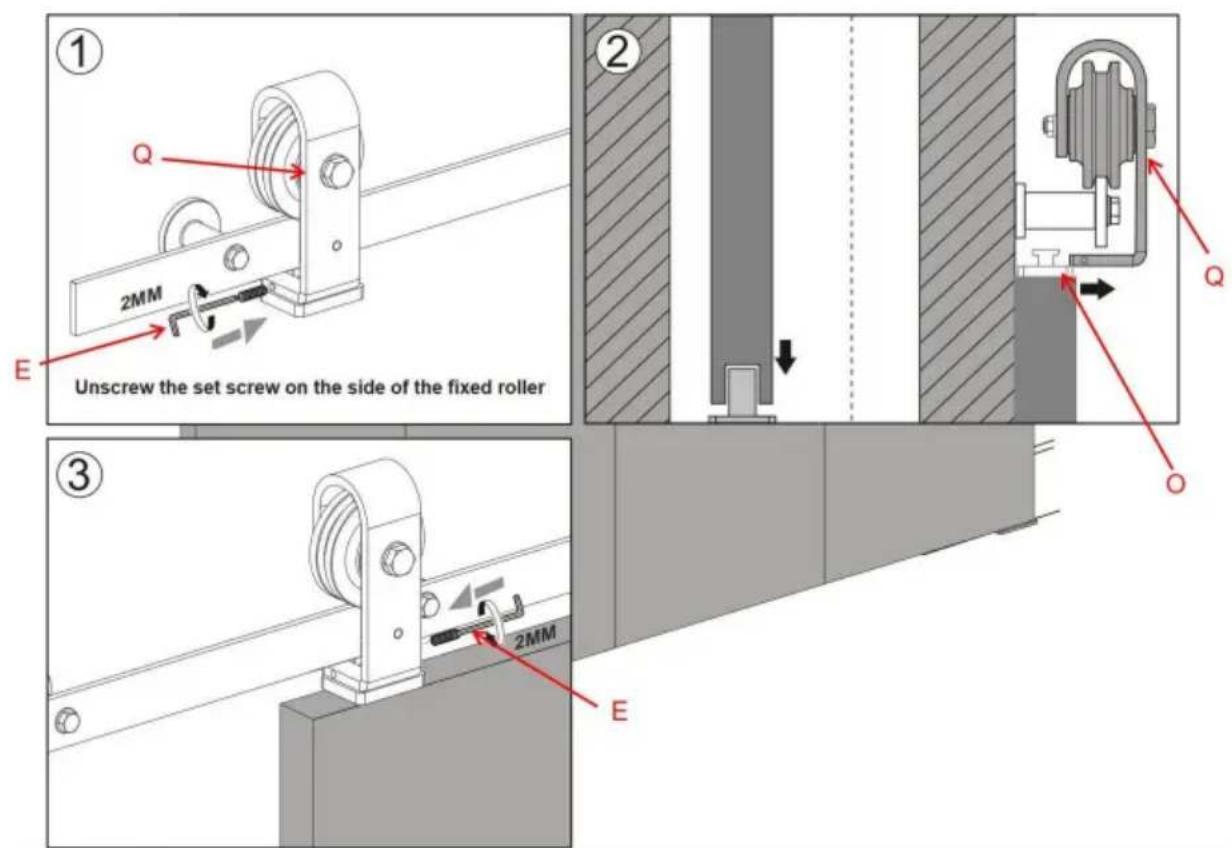

9.1. Svitare la vite di fissaggio sul lato del rullo fisso Q.

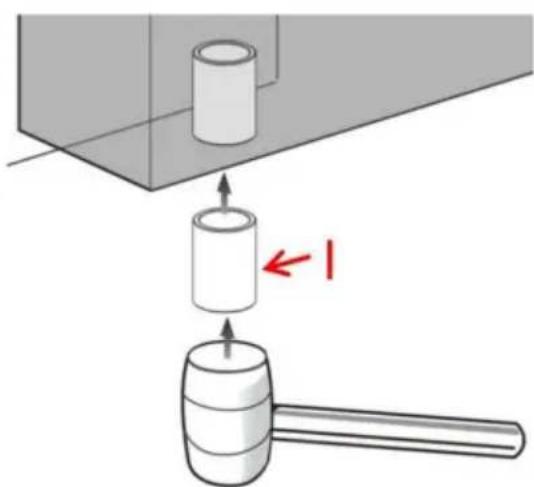

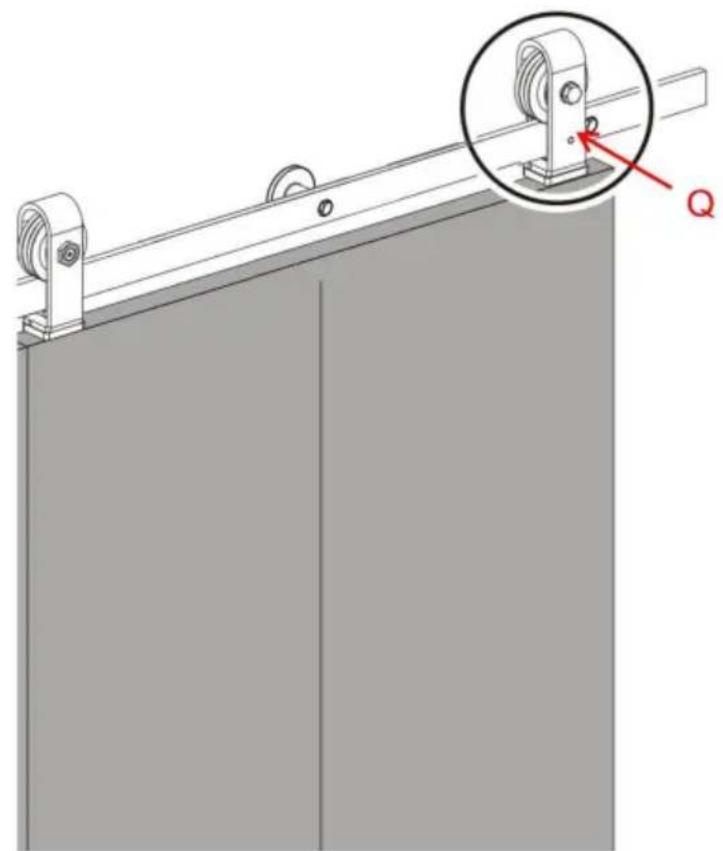

9.2. Posizionare la porta sul manicotto I; agganciare la base rotante a rulli O sulla parte superiore della porta con il rullo fisso. 9.3.

Serrare le viti di fissaggio per bloccare il rullo fisso alla base rotante a rulli O.

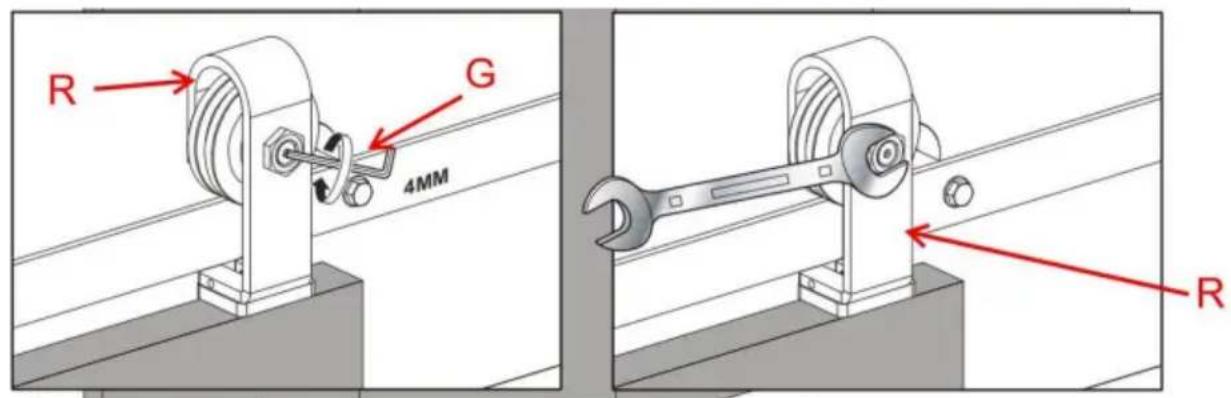

Passo 10

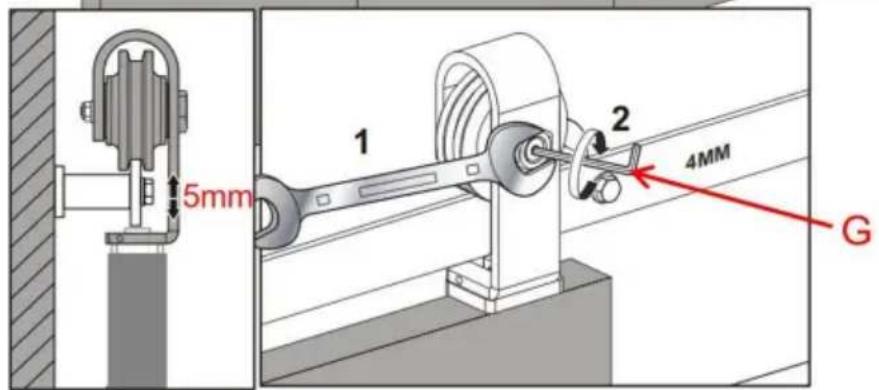

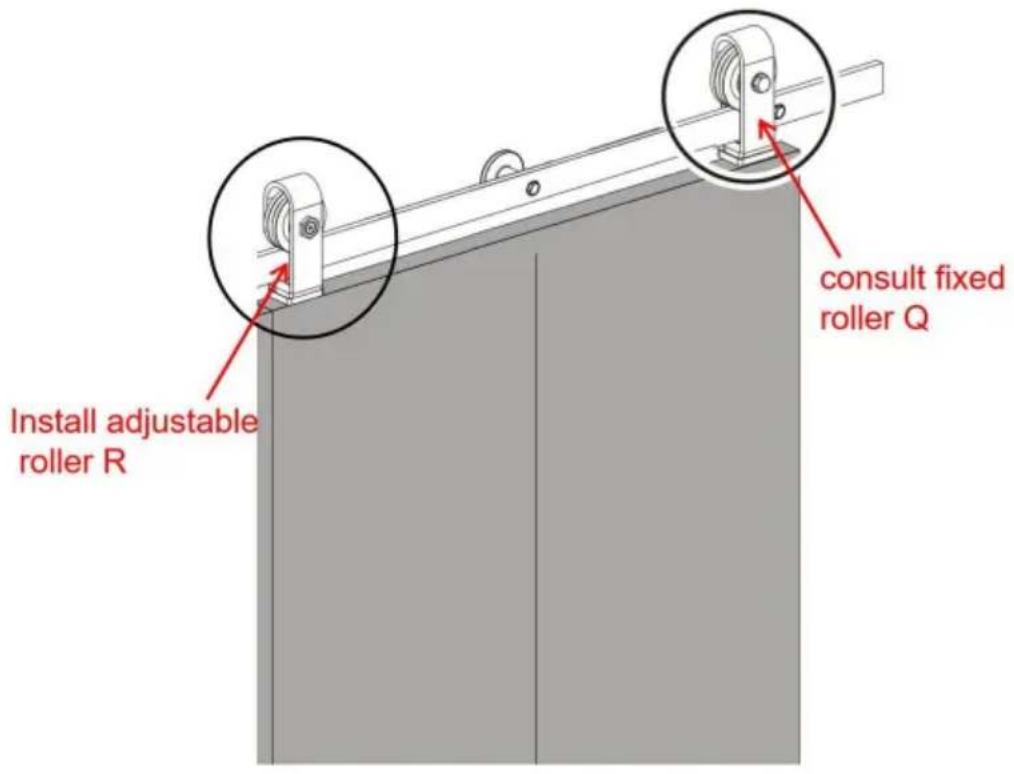

10.1. Fare riferimento al passaggio 9, installare il rullo regolabile R con lo stesso metodo di installazione del rullo fisso Q. 10.2. Fare riferimento alle istruzioni riportate di seguito, regolare l'altezza del rullo regolabile R in una posizione adatta. Lasciare che l'altezza della porta sinistra e destra siano allo stesso livello.

L'altezza della porta è regolata da circa 5 mm.

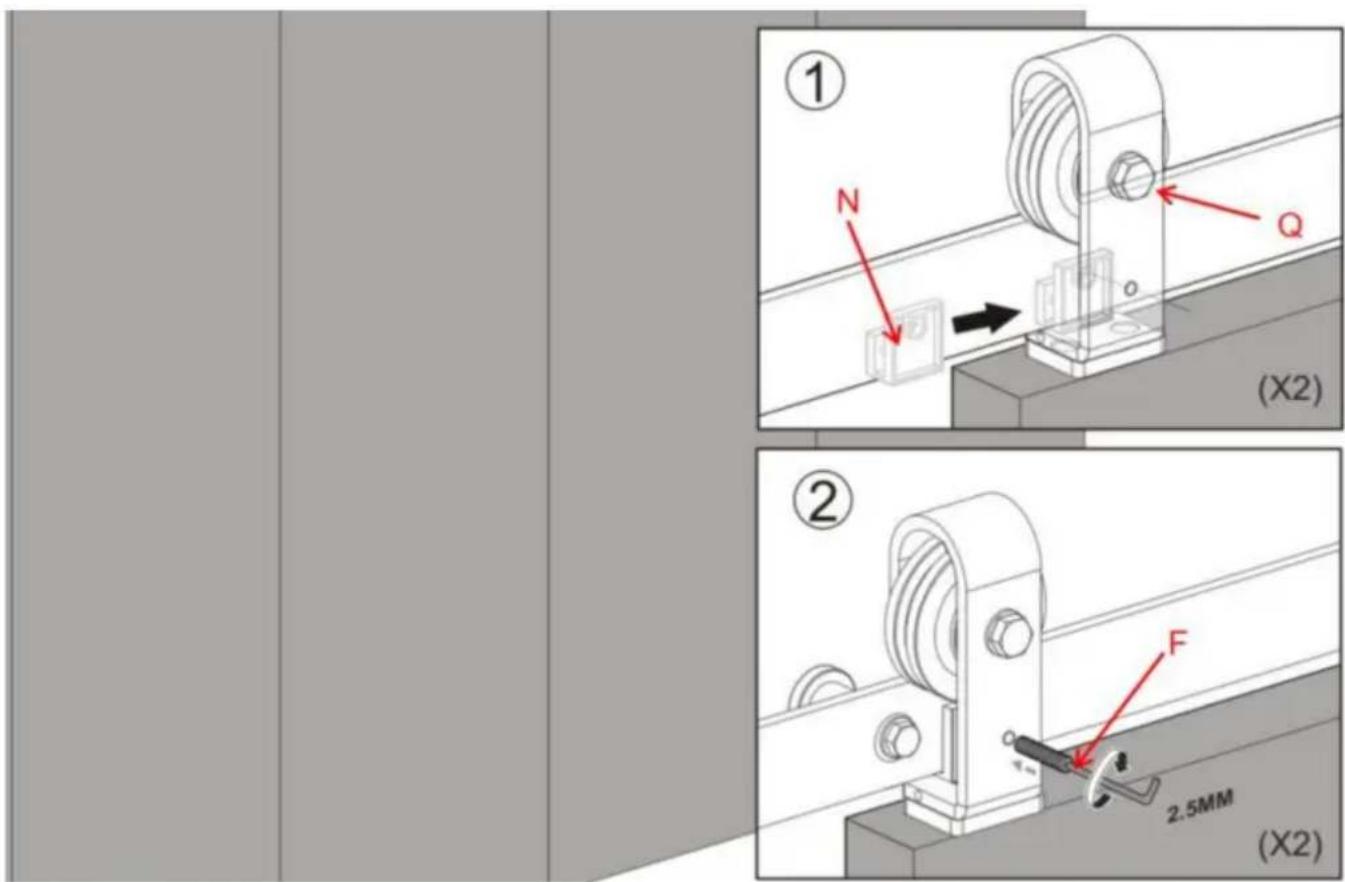

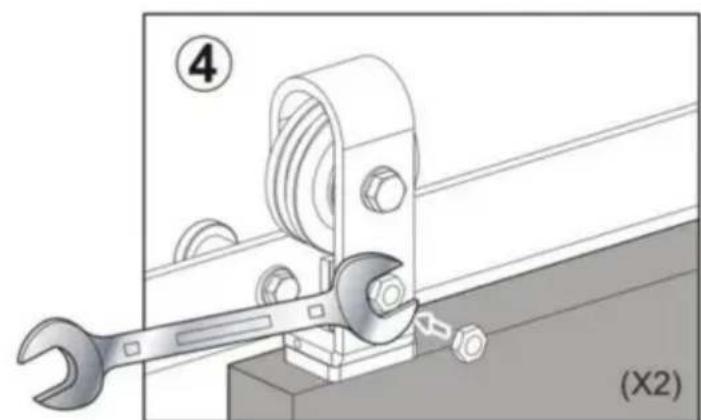

Passo 11

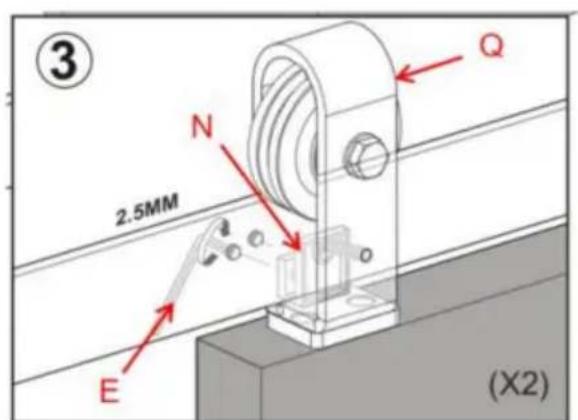

Installare la staffa di bloccaggio del rullo fisso N.

11.1. Far scorrere la staffa di bloccaggio del rullo fisso N sulla rotaia dietro la vite di fissaggio situata sulla parte anteriore del rullo fisso Q. 11.2. Utilizzando la chiave a brugola F in dotazione, serrare le viti di fissaggio sul retro della staffa di bloccaggio del rullo fisso N. 11.3. Bloccare il rullo fisso Q sulla rotaia serrando la vite di fissaggio lunga attraverso la staffa di bloccaggio della cinghia del rullo fisso e nella rotaia. 11.4. Serrare il dado esagonale su questa vite di fissaggio.

Produttore: Shanghaiuxinmuyeyouxianggsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
