BRUKSANVISNING 36IN-3D-3K Vevor

Teknisk support och e-garanticertifikat

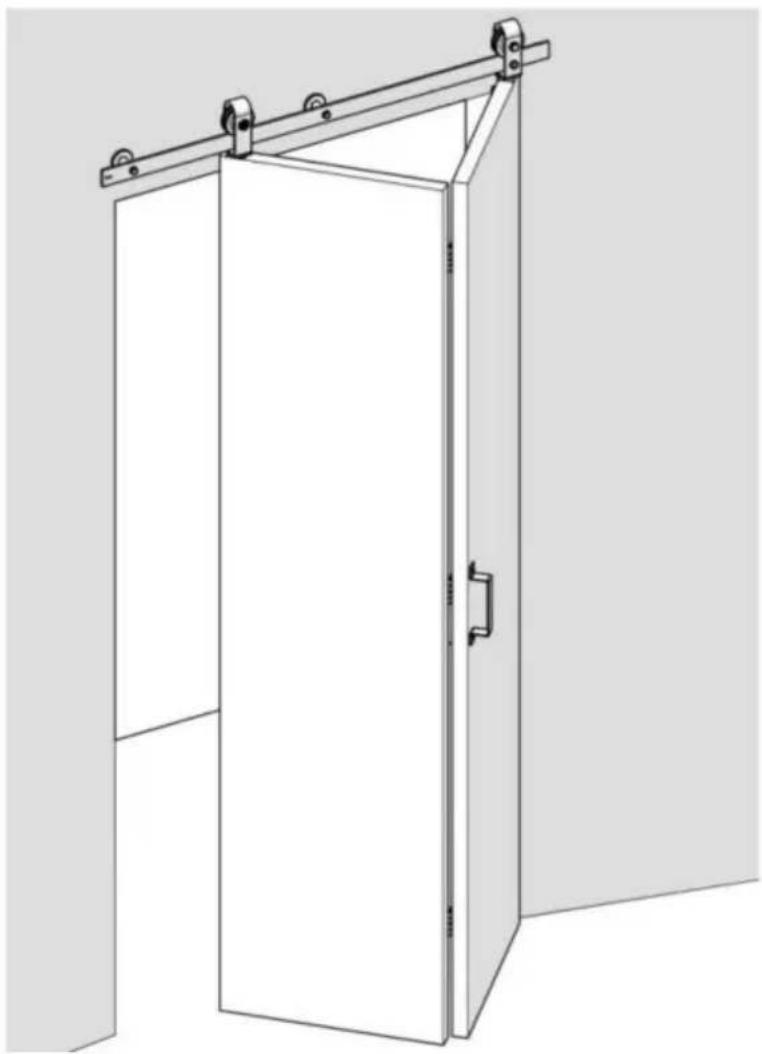

Bifold skjutbar ladugårdsdörr Hårdvarusats

Modell: 36IN-3D-3K/40IN-3D-3K/52IN-2D-3K

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igem om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

WARNING:

Läs detta material innan du använder denna produkt. Underlåtenhet att göra det kan resultera i allvarlig skada.

Försiktighetsåtgärder vid montering

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under montering.
3. Håll monteringsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.

5. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller medicin.

6. Produktegenskaper gäller för korrekt och fullständigt monterad produkt endast.

7. För ytterligare information om delarna som listas nedan sidorna, se monteringsdiagrammet i denna manual. Packa upp och separera alla delar i ett rent arbetsområde.

8. Av säkerhetsskäl rekommenderas den här hårdvaran att installeras senast 2 personer

9. Produkter installeras på avständ från barn och husdjur;

Använd försiktighetsåtgärder

1. Denna produkt är inte en leksak. Tillåt inte barn att leka med detta föremål.
2. Använd endast på avsett sätt.
3. Inspektera före varje användning; Använd inte om delar är lösa eller skadade.

SPARA DESSA INSTRUKTIONER

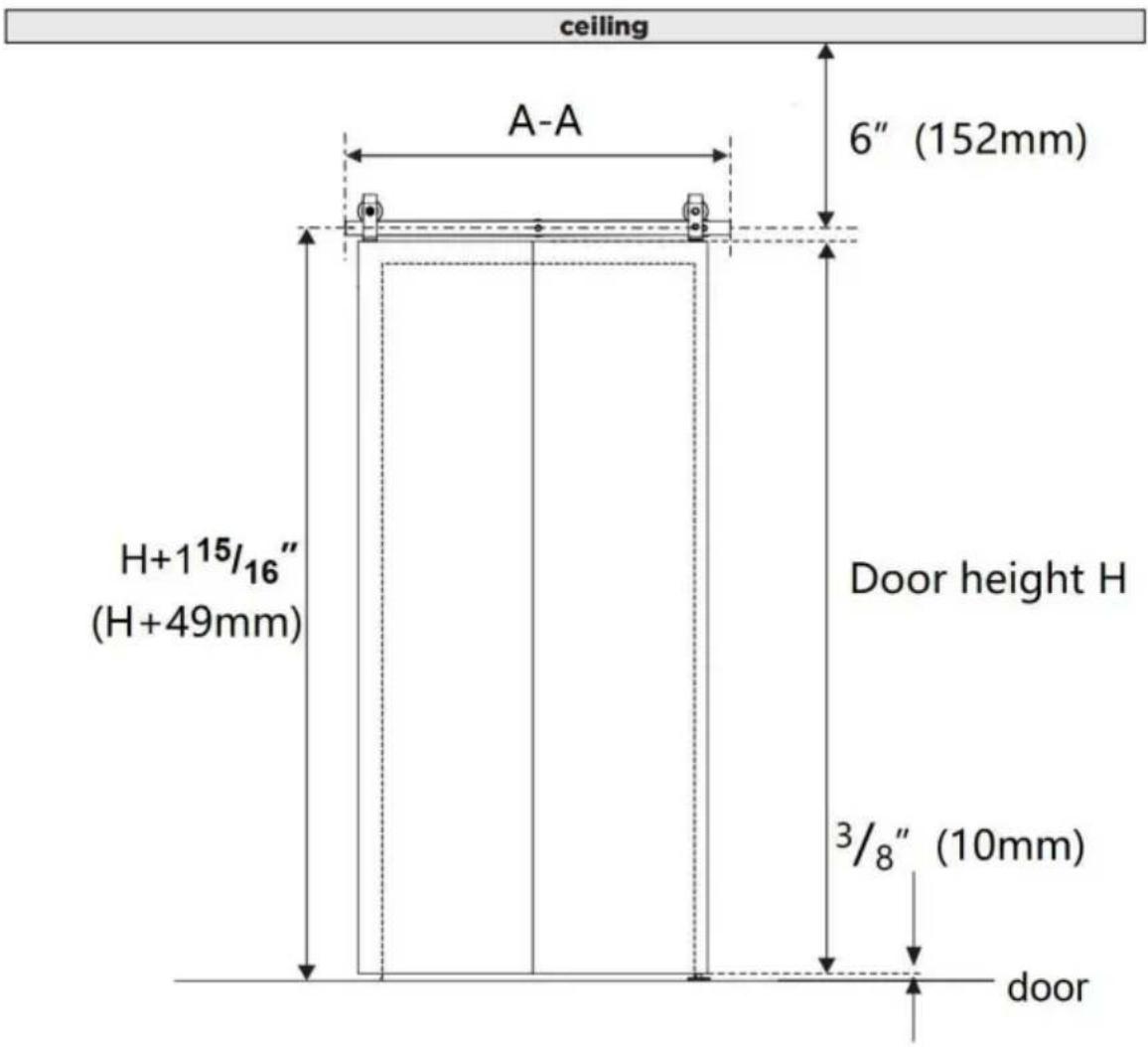

Produktens lämplighet

Modell	36IN-3D-3K 40	N-3D-3K 52IN-2D-3K
skena längd AA	36 tum(914 mm)	40 tum(1016 mm)	52 tum(1320 mm)
Dörrbredd y18 tum	y16 tum		y24 tum
Dörr tjock	1,375 till 1,75 tum (34,92-44,45 mm)
Dörrhöjd H (beroende på användaren)
Rälsens avstånd frånjord	H+49mm
Avstånd längst ner pådörr från marken	10 mm
Avstånd mellan dörren toppen och taket	6 tum (152 mm)
mängd dörrar	2 st

Boxen innehåller inte dörrpaneler och andra trärutor, som kräver ytterligare köp.

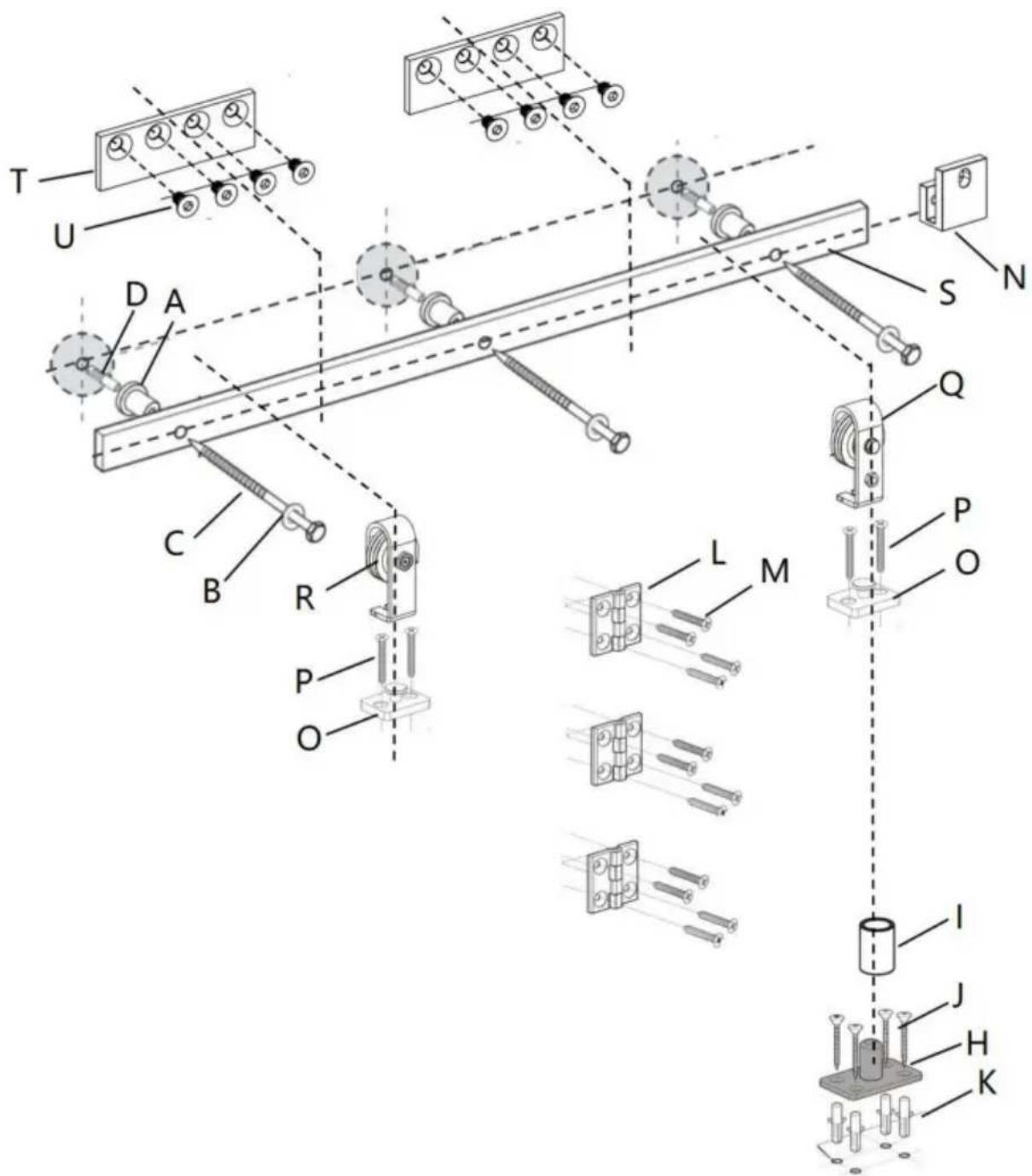

Produktnedbrytningsdiagram

Samma delar av olika modeller
A: VäggSpacer×3st	B:brickor×3st	C:M8×90mmPlastTappningSkruv×3st	D:ÿ12×50Expansionsbult i plast>
E:2mm HexNyckel×1 st	F 2,5 mm hexNyckel×1 st	G: 4 mm hexNyckel×1 st	H: BottenpivotTallrik×1 st
I:Sleeve×1st	J:M4×30försänkt gångskruv×4st	K:ÿ6×30Plastexpansionsbult×4st	L: Dubbelvikt dörrStångaGångjärn×3st
M:M6×25försänkt	N: Fast rulleLåsfäste×1 st Bas×2	O: RullRoterande st	P:M5×50försänkthuvudskruv×4sthuvudskri
F: FixatRull×1 st	R: JusterbarRull×1 st	S:Rail Kit 1st	V: TätningRemsa×1 st
Modellerna 36IN-3D-3K och 40IN-3D-3K har dessa delar, men de är inte tillgängliga modellen 52IN-2D-3K
U:M6×10bult×8st	T:anslutningrem×2st

FÖRSIKTIGHET

Felhantering av tunga föremål (t.ex. dörrar) kan orsaka förlust av balans och allvarliga skador. Se alltid till att du har ett säkert

grepp om föremålet och är balanserad innan du flyttar föremålet. Bär alltid skyddsskor när du lyfter tunga föremål.

Att få kroppsdelar (t.ex. hår, fingrar) fast i rörliga delar kan orsaka klämning och allvarlig skada. Placera inte fingrarna i delar som kan röra sig och ta alltid bort eller innehålla något på kroppen som kan trassla in sig i en rörlig del.

Om du stänger dörrar med handen på dörrens ände kan det leda till att din hand eller fingrar fastnar mellan dörren och andra fasta föremål (t.ex. en annan dörr, gjutning) och orsaka allvarlig skada. Använd alltid dörrhandtaget för att stänga dörren.

Användningsdeklaration

Användning av överdriven kraft när du öppnar och stänger dörren/dörrarna kan leda till skada på hårdvaran. Håll alltid i handtaget för att försiktigt flytta av(ar).

Verktyg krävs

Speed Square	Penna	PhillipsSkruvmejsel	Tejpa
Rycka	Nivå	Borra	ÿ19/32” borr
ÿ29/64” borrÿ7/32” borr		ÿ3/16” borr

Produktmontering

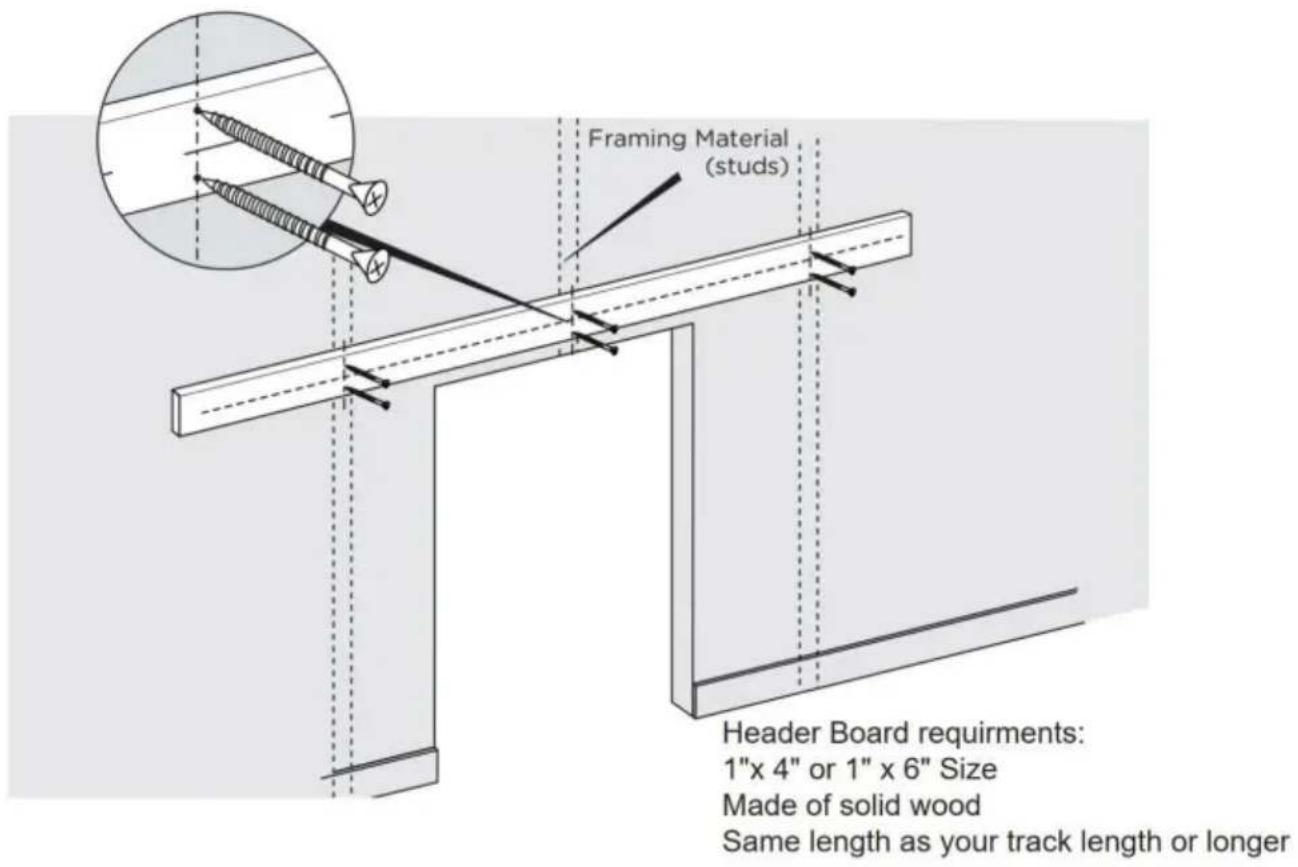

Det är mycket viktigt att avgöra om du behöver installera en Header

Gå ombord innan du installerar banan.

Om du möter följande situationer rekommenderar vi starkt att du använder en header board (dessa situationer kan inkludera men är inte begränsade till) • det finns en dörröppning (som en dörrkarm eller en golvlist) •väggen är inte en betongvägg, såsom gipsvägg eller annan typ av vägg

Observera: Header Board och skruvarna för att installera header board är det inte ingår. Du kan köpa dem online eller offline.

Steg-1

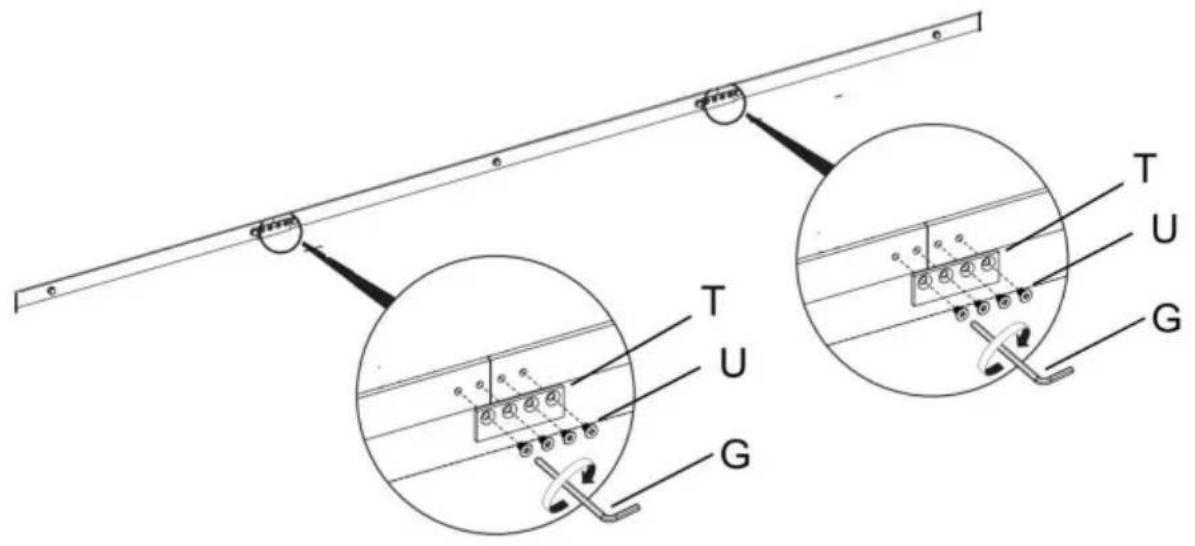

1.1. Dra åt skruven U med insexnyckel G för att ansluta anslutningsremmen T till tre skenor; Slutför anslutningen av styrskenan. Denna installationsmetod är lämplig för styrskenan av modellen 36IN-3D-3K och 40IN-3D-3K

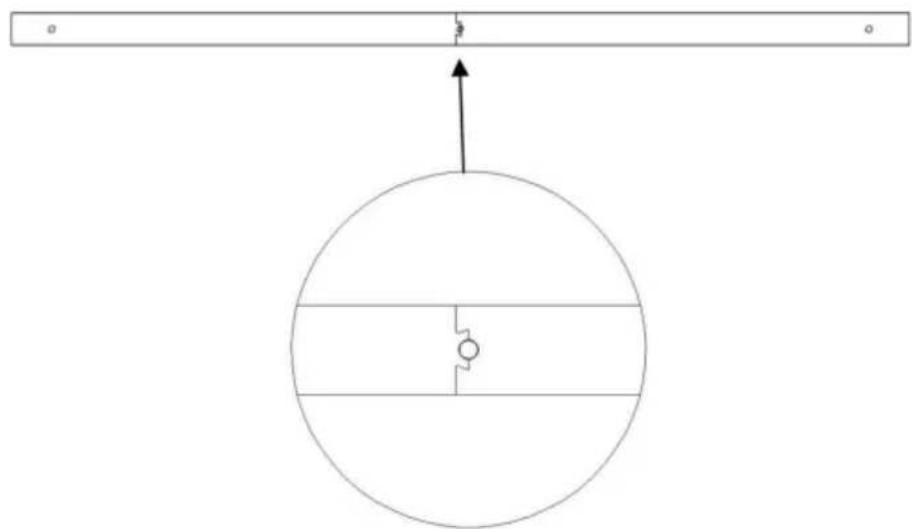

1.2. Skenan av modellen 52IN-2D-3K är en 2-segments skena som skarvas med kronblad form.

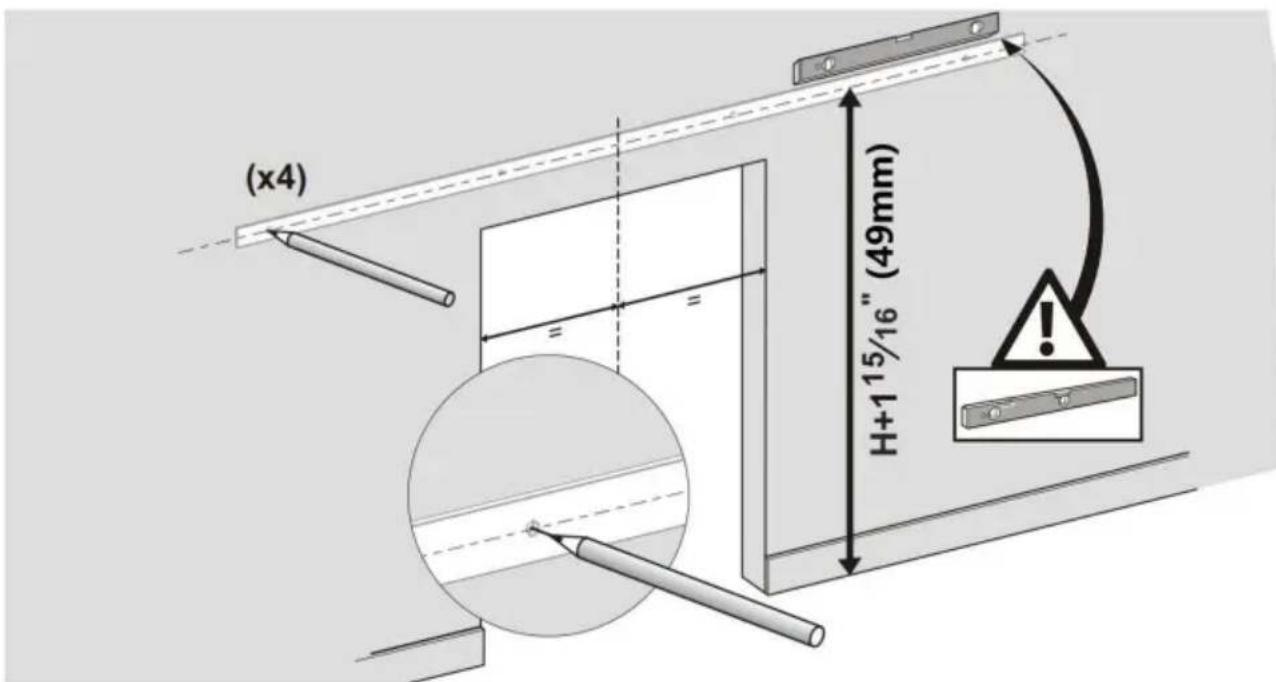

1.3. Använd en nivå och ett måttband för att markera spårets mittlinje. Som visas i produktvalsdiagrammet är dörrens höjd H i bilden ovan, höjden på mittlinjen (mätt upp från golvet) är höjden på din dörr PLUS 115/16".

1.4. Placera spåret på plats vid den markerade mittlinjen, se till att det är plant, och använd spåret som en mall för att markera monteringshålens placering för spåra med en penna. Du kan också hänvisa till spårstorleken för att markera positionen av rälshålen.

Se monteringstips nedan.

Modell	36IN-3D-3K	40IN-3D-3K	52IN-2D-3K
räls längd AA	36 tum (9140 mm)	40 tum (1016 mm)	52 tum (1320 mm)
rälshål avstånd BB	406 mm	457 mm	600 mm
rälshål avstånd CC	51 mm	51 mm	60 mm

Vi föreslår att mitten av spåret är i mitten av väggöppningen.

Steg-2:

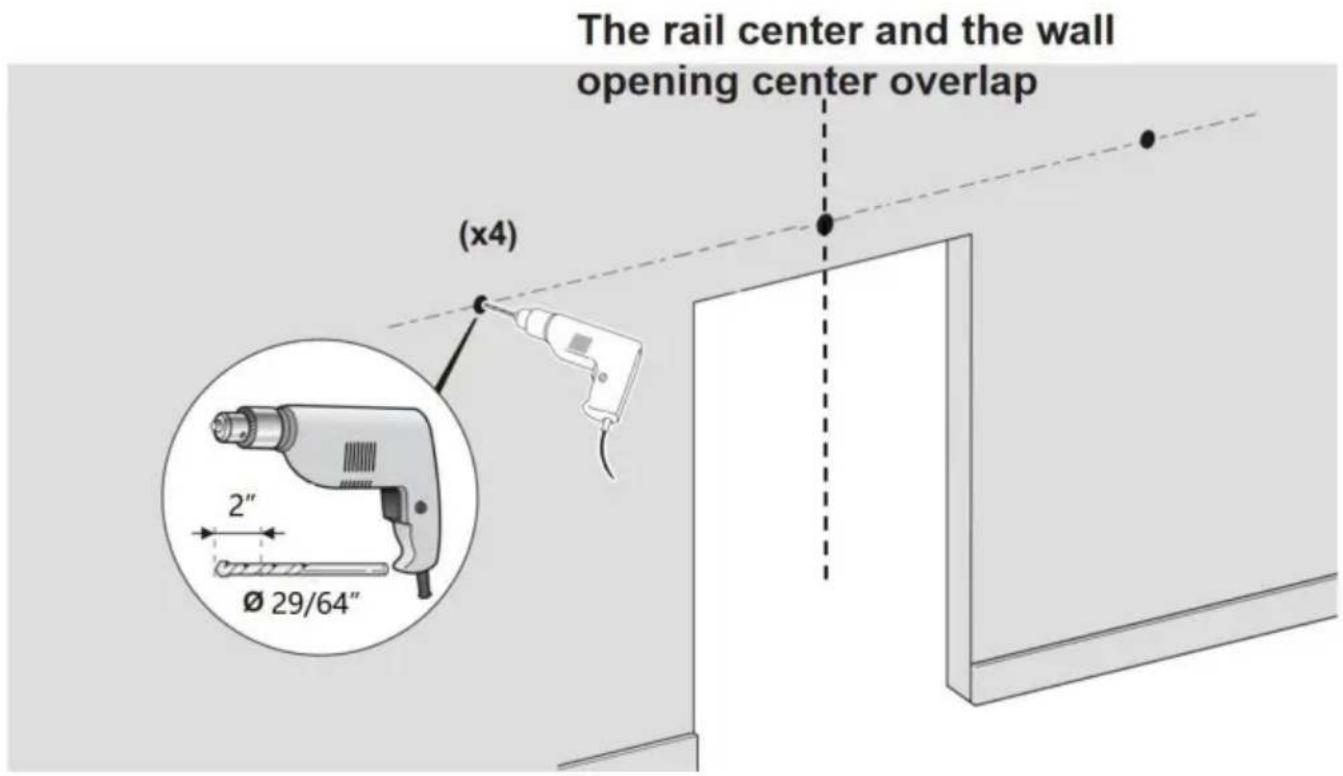

2.1. Använd ett y29/64" borrhål i det markerade läget, 2 tum djupt;

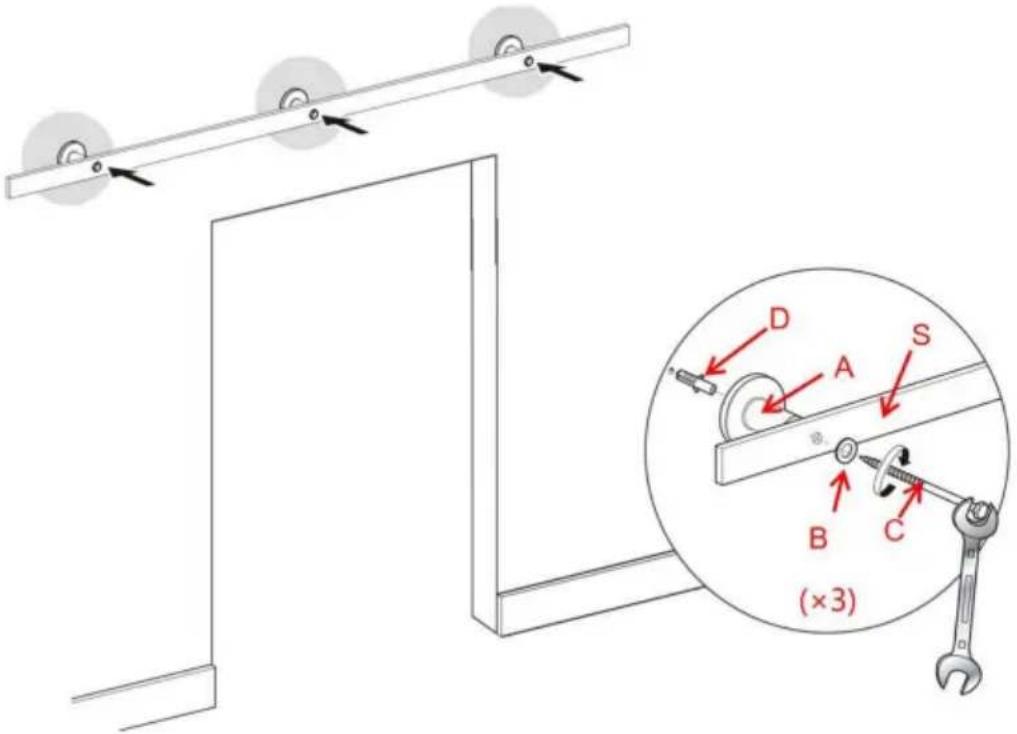

3.1. Installera plastexpansionsbulten D i hålen på betongväggen först, använd sedan skruv P genom brickorna B, skenan S och väggdistansen A och lås till sist på plastexpansionsbulten D.

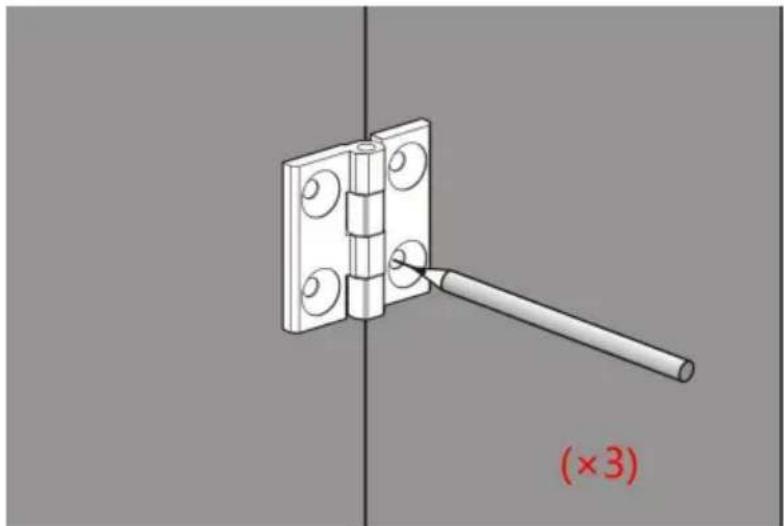

4.1. Skarva först ihop dörren, med det dubbelvikta dörrstumsgångjärnen L-hålet i dörren för att bestämma skruvens position och markera, och slutligen med y3/16 borrhål, håldjup på 1 tum.

4.2. Skruven M håller de dubbelvikta dörrstumlarnas gångjärn L till dörren, slutför monteringen av dörren.

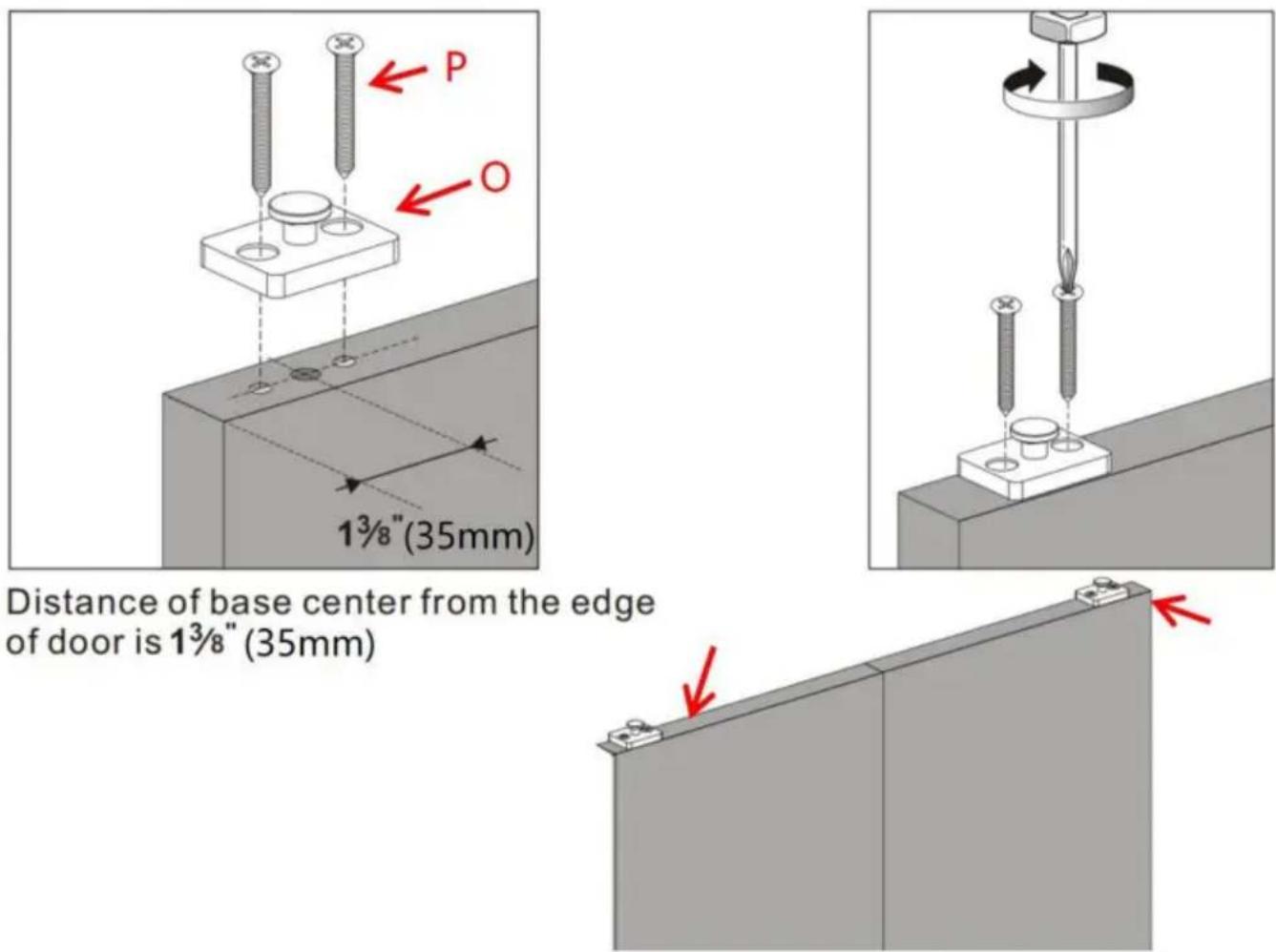

Använd skruv P och montera 2 rullar roterande bas O på toppen av dörren, mitten av rulle roterande bas O är 35 mm från kanten av dörren.

Steg-6

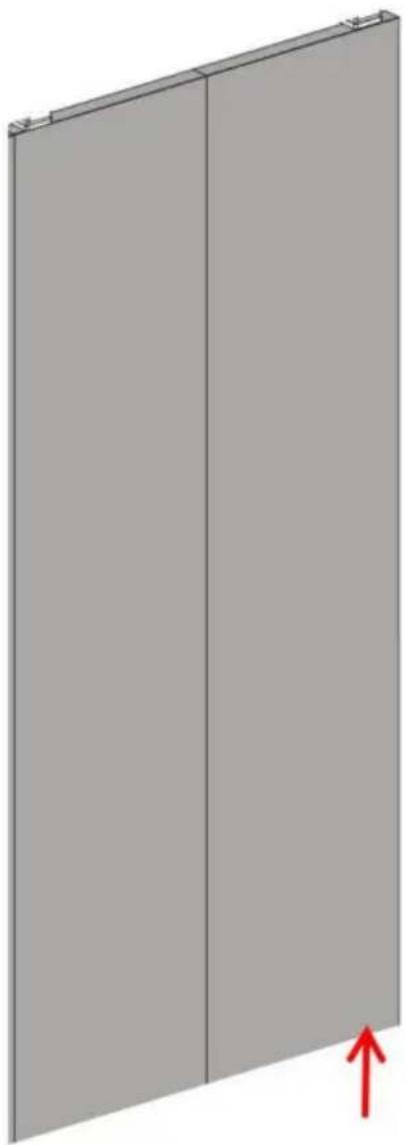

6.1.borra djup 23 mm hål på sidan av dörren med en y19/32" borr; mitten av hålet är placerat 35 mm från dörrkanten; 6.2. Fyll hylsa I i hålet;

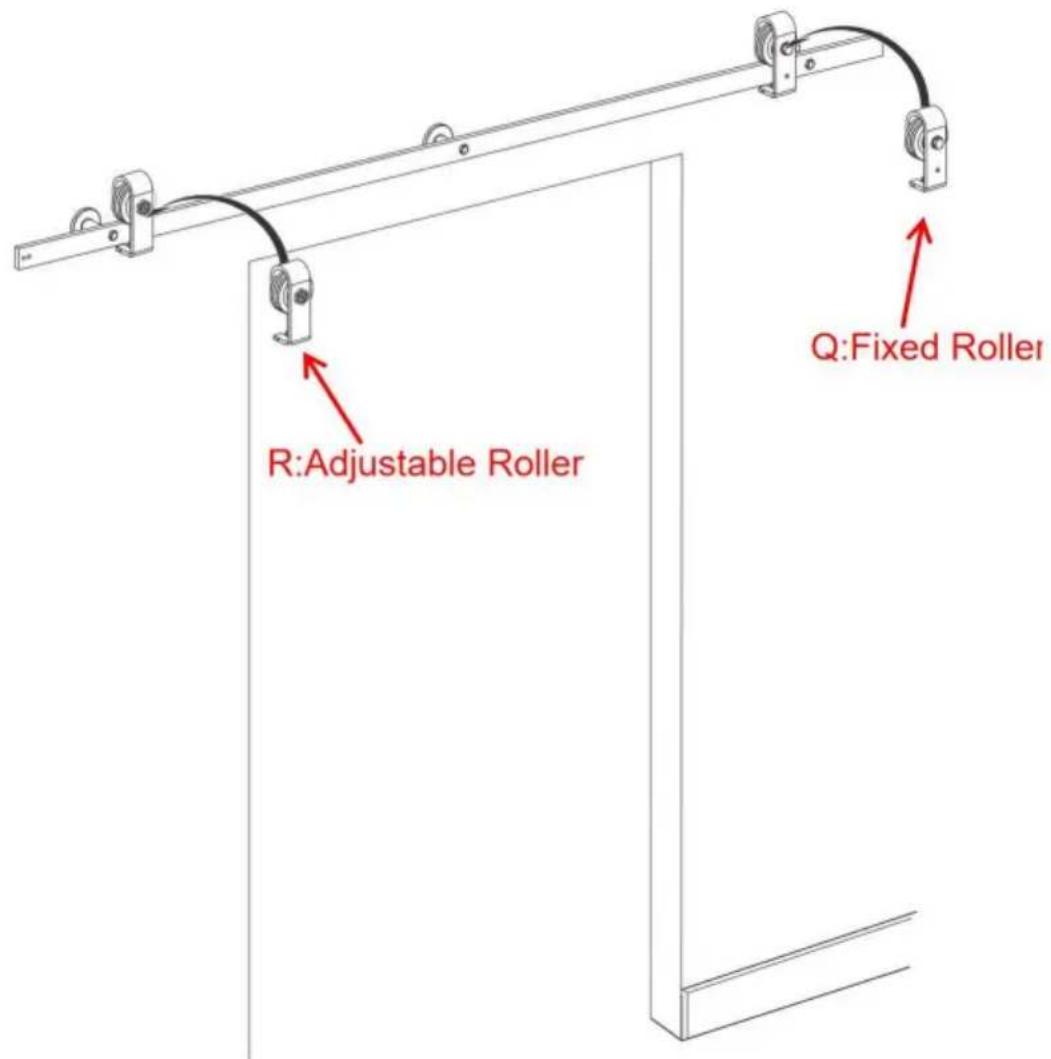

7.1.Häng den fasta rullen Q och den justerbara rullen R på skenan.

R:Adjustable Roller Q:Fixed Roller

Steg-8

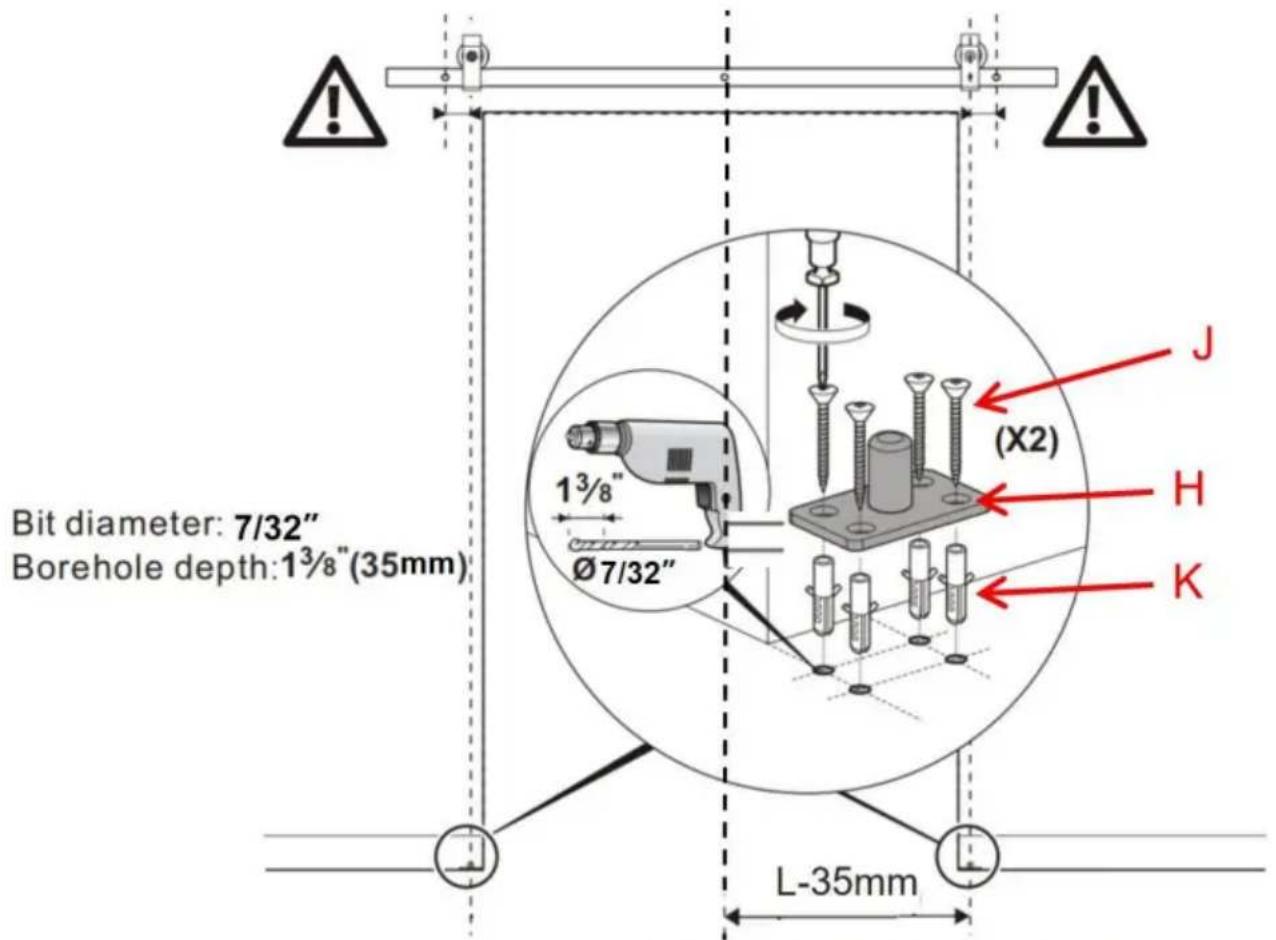

8.1.Installera den nedre svängplattan H;Antag att bredden på en enkel dörr är L;avståndet mellan den nedre svängplattan H och väggöppningens centrala axel är L-35 mm;avståndet mellan den nedre svängplattan H mitt från väggen är 47,6 mm; 8.2. Fyra fläckar markerades ovanför marken med det

genomgående hålet på den nedre svängplattan H; borra djup 35 mm hål i märket med en ÿ7/32" borr; sätt sedan in plastexpansionsbulten k i hålen.

8.3. Fäst den nedre svängplattan H i golvet med en skruv J.
8.4. Avståndet mellan mitten av Fixed Roller Q och spårets yttre hål är inte mindre än 30 mm

Bit diameter: 7/32" Borehole depth:1³/₈"(35mm) Ø7/32" L-35mm J (X2) H K

9.1.Skruva loss ställskruven på sidan av den fasta rullen Q.

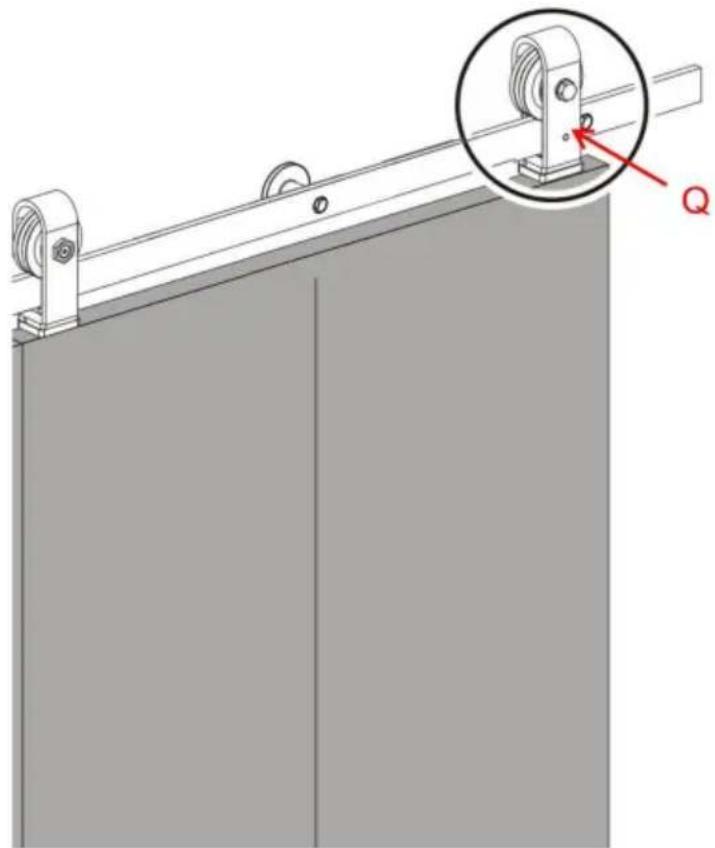

9.2.Sätt dörren på hylsan I; Koppla in den roterande rullen O på toppen av dörren med den fasta rullen 9.3. Dra åt ställskruvarna för att låsa den fasta rullen till den roterande rullbasen O.

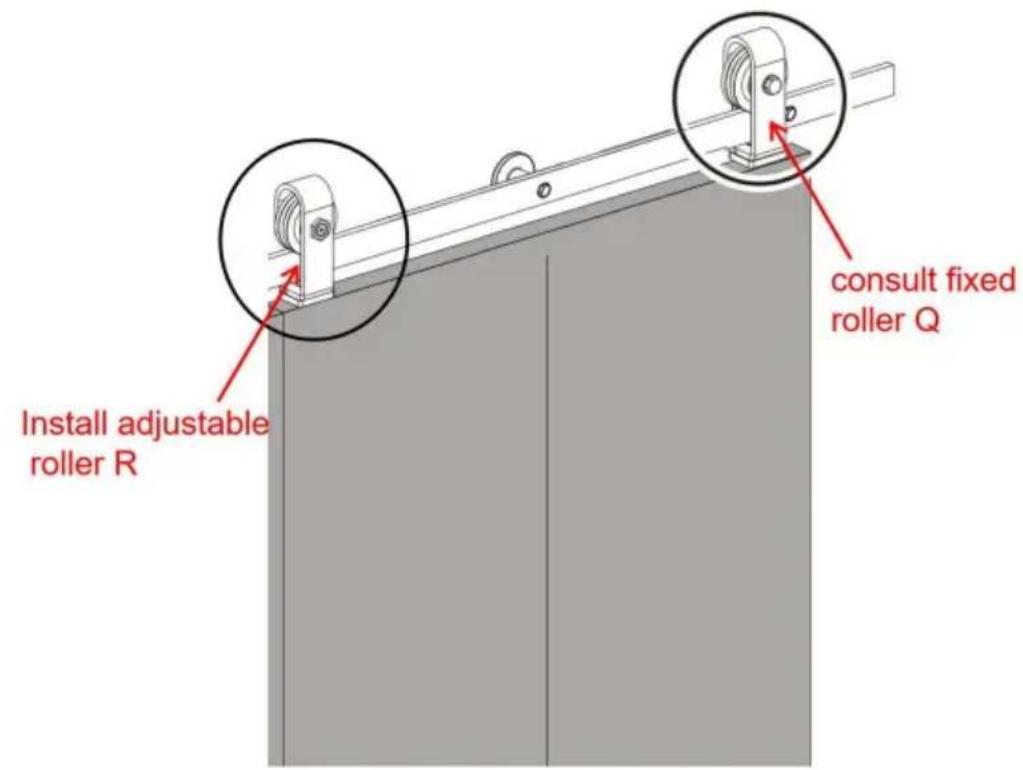

10.1. Se steg 9, installera Adjustable Roller R enligt installationsmetoden fast rulle Q.
10.2. Se instruktionerna nedan, Justera höjden på den justerbara rullen R till en lämplig position. Låt vänster och höger dörrhöjd vara på samma nivå. Höjden på dörren kan justeras med cirka 5 mm

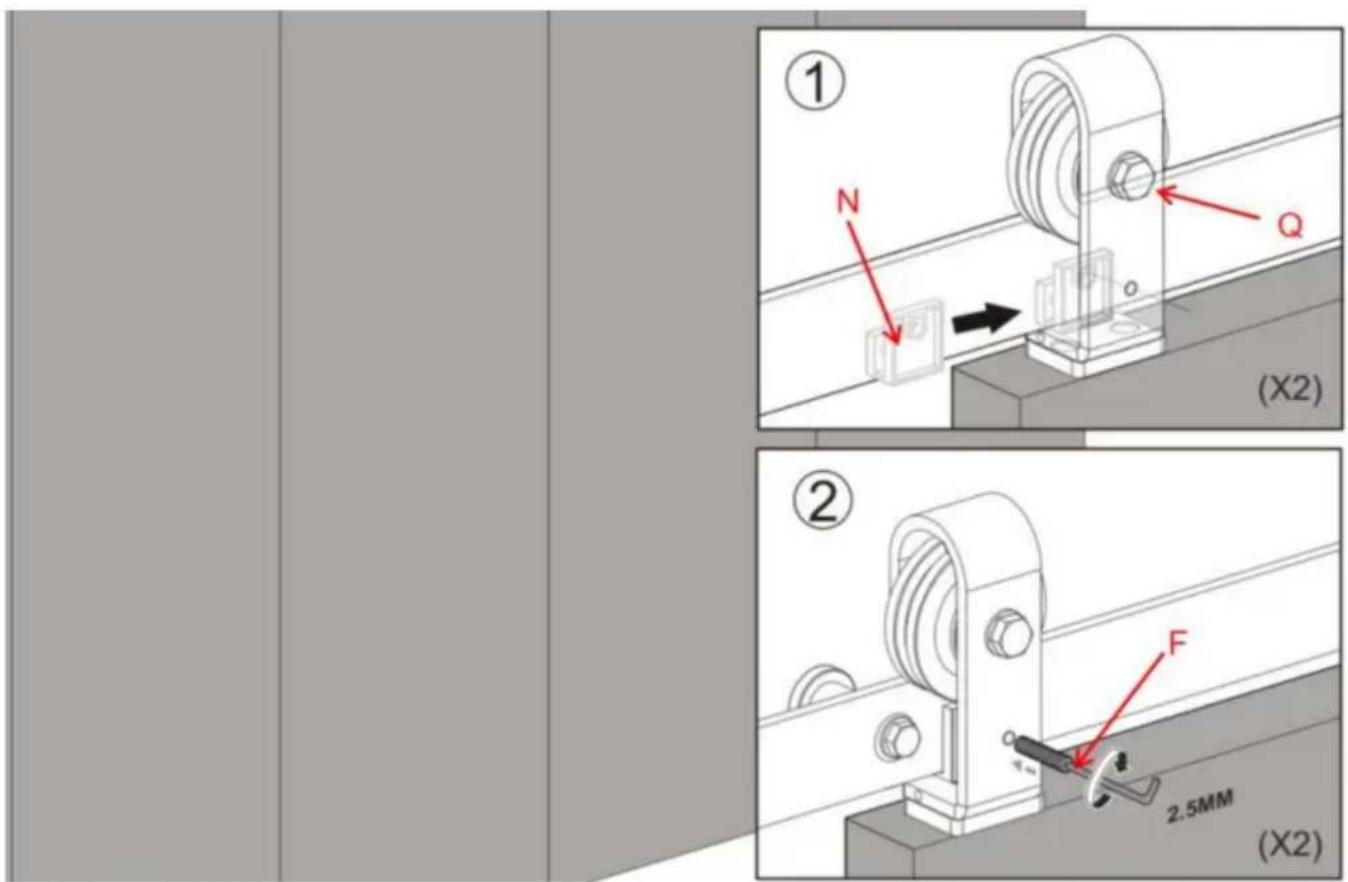

Montera det fasta rullåsfästet N.

11.1.Skjut in det fasta rullåsfästet N på skenan bakom ställskruven placerad på framsidan av den fasta rullen Q.
11.2. Använd den medföljande insexnyckeln F, dra åt ställskruvarna på baksidan av det fasta rullåsfästet N.
11.3.Lås fast rullen Q på skenan genom att dra åt den långa ställskruven genom det fasta rullbandets låsfäste och in i skenan. 11.4.dra åt sexkantsmuttern på denna ställskruv.
