36IN-3D-3K - Ferramenta Vevor - Manuale utente e istruzioni gratuiti

MANUALE UTENTE 36IN-3D-3K Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

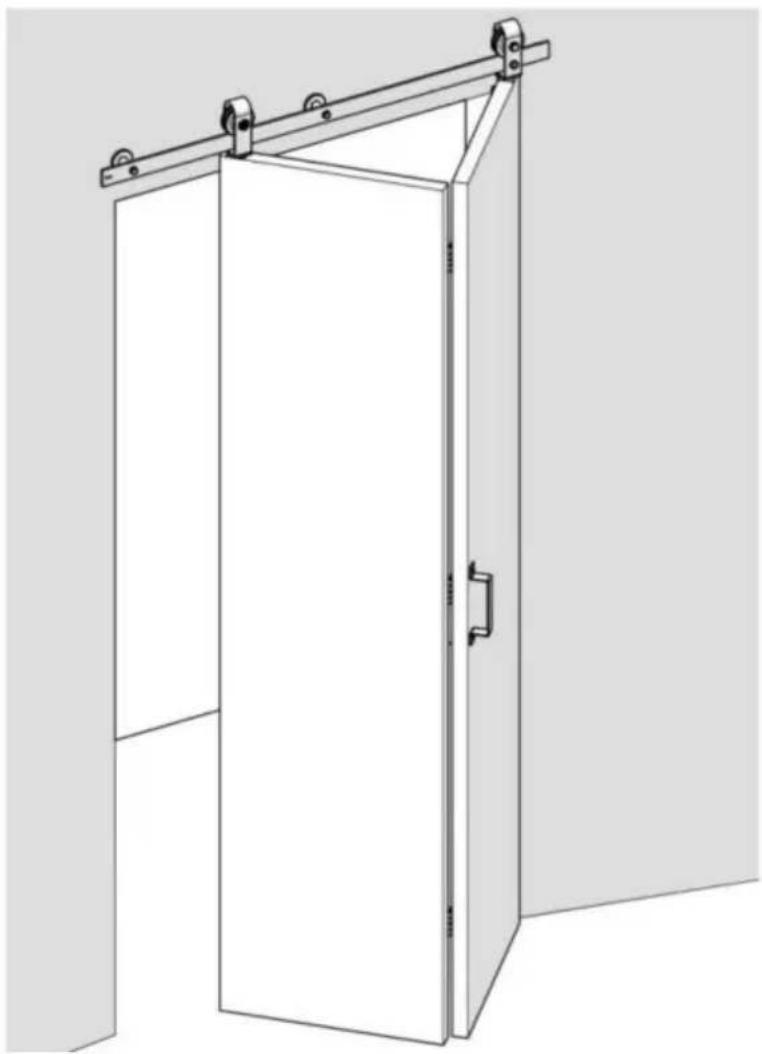

Porta scorrevole pieghevole Kit hardware

Modello:36IN-3D-3K/40IN-3D-3K/52IN-2D-3K

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

AVVERTIMENTO:

Leggere questo materiale prima di utilizzare questo prodotto. La mancata osservanza di questa norma può comportare lesioni gravi.

Precauzioni di montaggio

1. Assemblare solo secondo queste istruzioni. Un assemblaggio improprio può creare pericoli.
2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti durante assemblaggio.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti fuori dall'area durante l'assemblaggio.

5. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.

6. Le capacità del prodotto si applicano al prodotto correttamente e completamente assemblato soltanto.

7. Per ulteriori informazioni sulle parti elencate di seguito pagine, fare riferimento allo schema di montaggio di questo manuale. Scartare e separare tutte le parti in un'area di lavoro pulita.

8. Per motivi di sicurezza, si consiglia di installare questo hardware da 2 persone

9. I prodotti siano installati lontano dalla portata di bambini e animali domestici;

Usare precauzioni

1. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo articolo.
2. Utilizzare solo come previsto.
3. Ispezionare prima di ogni utilizzo; non utilizzare se alcune parti sono allentate o danneggiate.

SALVA QUESTE ISTRUZIONI

Idoneità del prodotto

Modello

lunghezza rotaia AA

Larghezza della porta

Porta spessa

Altezza della porta

Distanza della rotaia dal terra

Distanza in fondo al porta da terra

36IN-3D-3K 40IN-3D-3K 52IN-2D-3K

36 pollici

40 pollici

52 pollici

(914mm)

(1016mm)

(1320mm)

ÿ16 pollici

ÿ18 pollici

ÿ24 pollici

Da 1,375 a 1,75 pollici (34,92-44,45 mm)

H(A seconda dell'utente)

Altezza+49mm

10 millimetri

Distanza tra la porta

in alto e il soffitto

6 pollici (152 mm)

quantità di porte

2 pezzi

La scatola non contiene pannelli porta e altri quadrati di legno, che richiedono un acquisto aggiuntivo.

Diagramma di decomposizione del prodotto

Elenco dei pezzi

Stesse parti di modelli diversi
A: MuroDistanziatore × 3 pezzi	B: rondelle × 3 pezzi	C:M8×90mmPlasticatoccandoVite × 3 pezzi	D:ÿ12×50 Bullone diespansione in plastica×3pz
E:2mm esagonaleChiave × 1 pz	F 2,5 mm esagonaleChiave × 1 pz	G: Esagonale da 4 mmChiave × 1 pz	H: Perno inferiorePiastra×1pz
I:Manica × 1 pz	: M4×30vite autofilettante a testasvasata × 4 pezzi	K:ÿ6×30Plasticabullone diespansione × 4 pezzi	L: Porta pieghevoleCuloCerniere × 3 pezzi
Misura: M6×25svasatovite autofilettante a testa esagonale × 12 pezzi	N:Rullo fissoStaffa di bloccaggio × 1 pz	O: RulloRotanteBase×2pz	P:M5×50svasatovite autofilettante a testa esagonale × 4 pezzi
D: CorrettoRullo × 1 pz	R: RegolabileRullo × 1 pz	S:Kit ferroviario 1 pz.	V: SigillaturaStriscia×1pz
I modelli 36IN-3D-3K e 40IN-3D-3K hanno queste parti, ma non sono disponibili nel modello 52IN-2D-3K
U:M6×10bullone×8pz	T:connessionecinghia×2pz

CNOAUZIONE

La movimentazione errata di oggetti pesanti (ad esempio, porte) può causare perdita di equilibrio e gravi lesioni. Assicurarsi sempre di avere una presa salda sull'oggetto e di

essere in equilibrio prima di spostarlo. Indossare sempre scarpe antinfortunistiche quando si sollevano oggetti pesanti.

Se parti del corpo (ad esempio capelli, dita) rimangono incastrate in parti in movimento, si possono verificare schiacciamenti e gravi lesioni. Non mettere le dita in parti che potrebbero muoversi e rimuovere o contenere sempre qualsiasi cosa sul corpo che potrebbe impigliarsi in una parte in movimento.

Chiudere le porte tenendo la mano all'estremità della porta potrebbe causare che la mano o le dita restino incastrate tra la porta e altri oggetti solidi (ad esempio, un'altra porta, una modanatura) causando gravi lesioni. Utilizzare sempre la maniglia della porta per chiudere la porta.

Dichiarazione di utilizzo

L'uso di una forza eccessiva durante l'apertura e la chiusura della/e porta/e può causare danni all'hardware. Tenere sempre la maniglia per spostare delicatamente il da(i).

Strumenti necessari

Quadrato di velocità	Matita	PhillipsCacciavite	Nastro
Chiave	Livello	Trapano	Punta da trapano ÿ19/32"
Punta da trapano ÿ29/64"	Punta da trapano ÿ7/32"	Punta da trapano ÿ3/16"

Assemblaggio del prodotto

È molto importante determinare se è necessario installare un'intestazione

Prima di installare la pista, assicella.

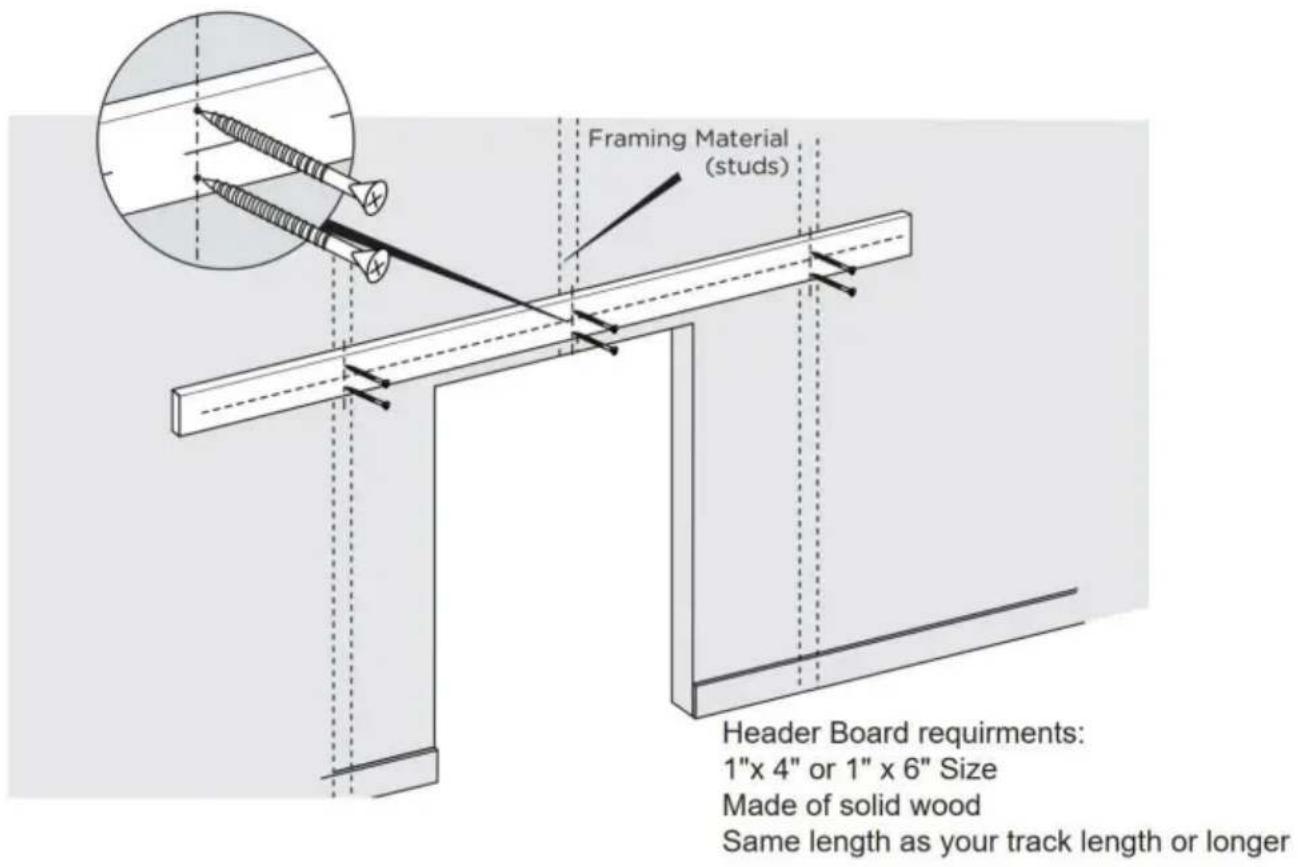

Se ti trovi nelle seguenti situazioni, ti consigliamo vivamente di utilizzare un pannello di testata (Queste situazioni potrebbero includere, ma non sono limitate a) • c'è una modanatura della porta (come uno stipite della porta o una linea di battiscopa) • il muro non è un muro di cemento, come cartongesso o un altro tipo di muro

Attenzione: la scheda di testata e le viti per installare la scheda di testata non sono inclusi. Puoi acquistarli online o offline.

Fase 1

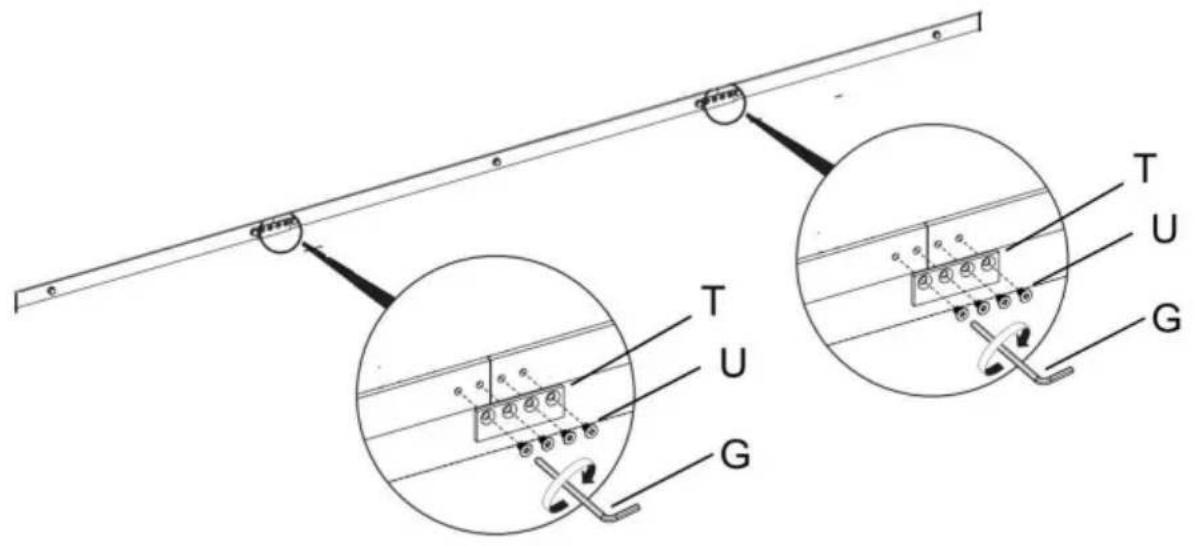

1.1. Serrare la vite U con la chiave esagonale G per collegare la cinghia di collegamento T alle tre guide; completare il collegamento della guida. Questo metodo di installazione è adatto per la guida del modello 36IN-3D-3K e 40IN-3D-3K

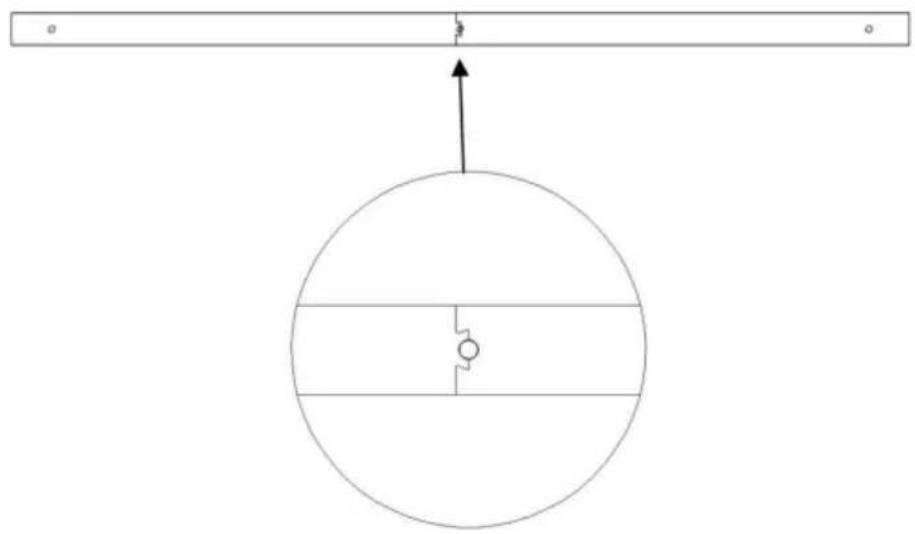

1.2. La rotaia del modello 52IN-2D-3K è una rotaia a 2 segmenti con giunzione a petalo forma.

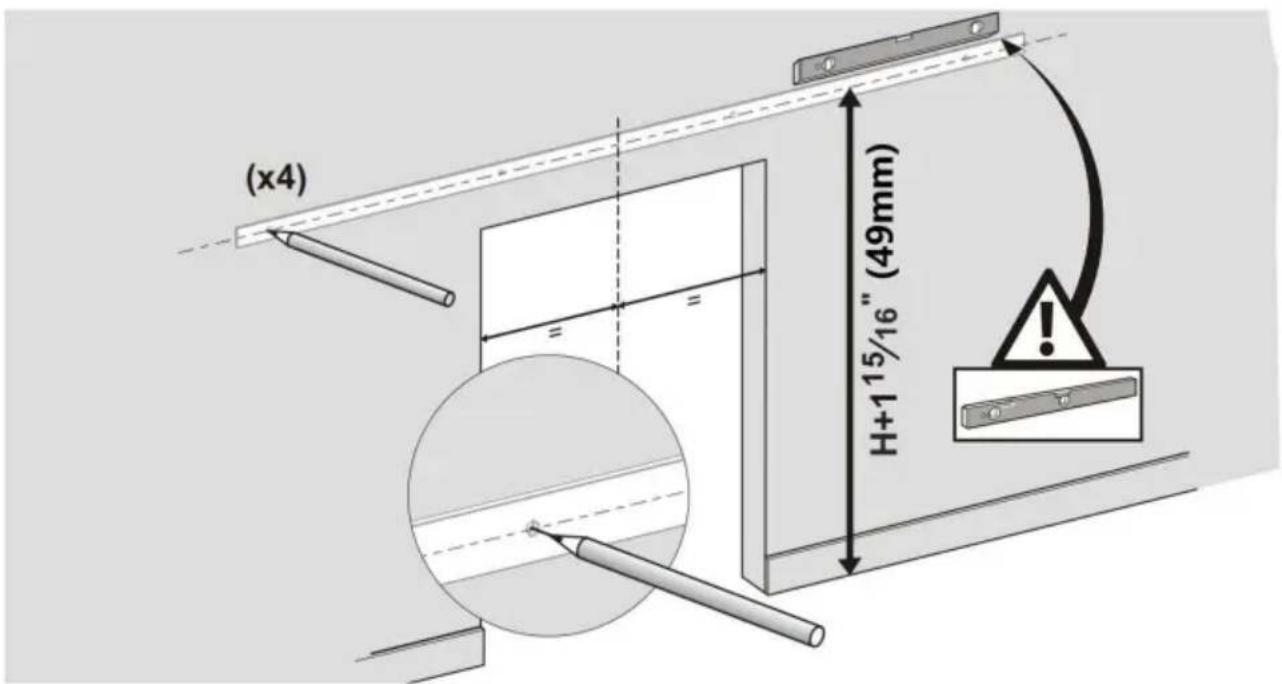

1.3. Utilizzare una livella e un metro a nastro per segnare la linea centrale della pista. Come come mostrato nel diagramma di selezione del prodotto, l'altezza della porta è H nel nell'immagine sopra, l'altezza della linea centrale (misurata dal pavimento) è l'altezza della porta PIÙ 115/16".

1.4. Posizionare la pista in posizione lungo la linea centrale contrassegnata, assicurandosi che sia a livello, e utilizzare la pista come modello per contrassegnare la posizione dei fori di montaggio per il traccia con una matita. Puoi anche fare riferimento alla dimensione della traccia per contrassegnare la posizione dei fori delle rotaie.

Vedere i suggerimenti per l'installazione di seguito.

Modello	36IN-3D-3K	40IN-3D-3K	52IN-2D-3K
lunghezza della rotaiaAAA	36 pollici (9140 mm)	40 pollici (1016 mm) 52	pollici (1320 mm)
foro ferroviariodistanza BB	406mm	457mm 600mm
foro ferroviariodistanza CC	51mm	51mm 60mm

Suggeriamo che il centro della pista sia al centro dell'apertura nel muro.

Fase 2:

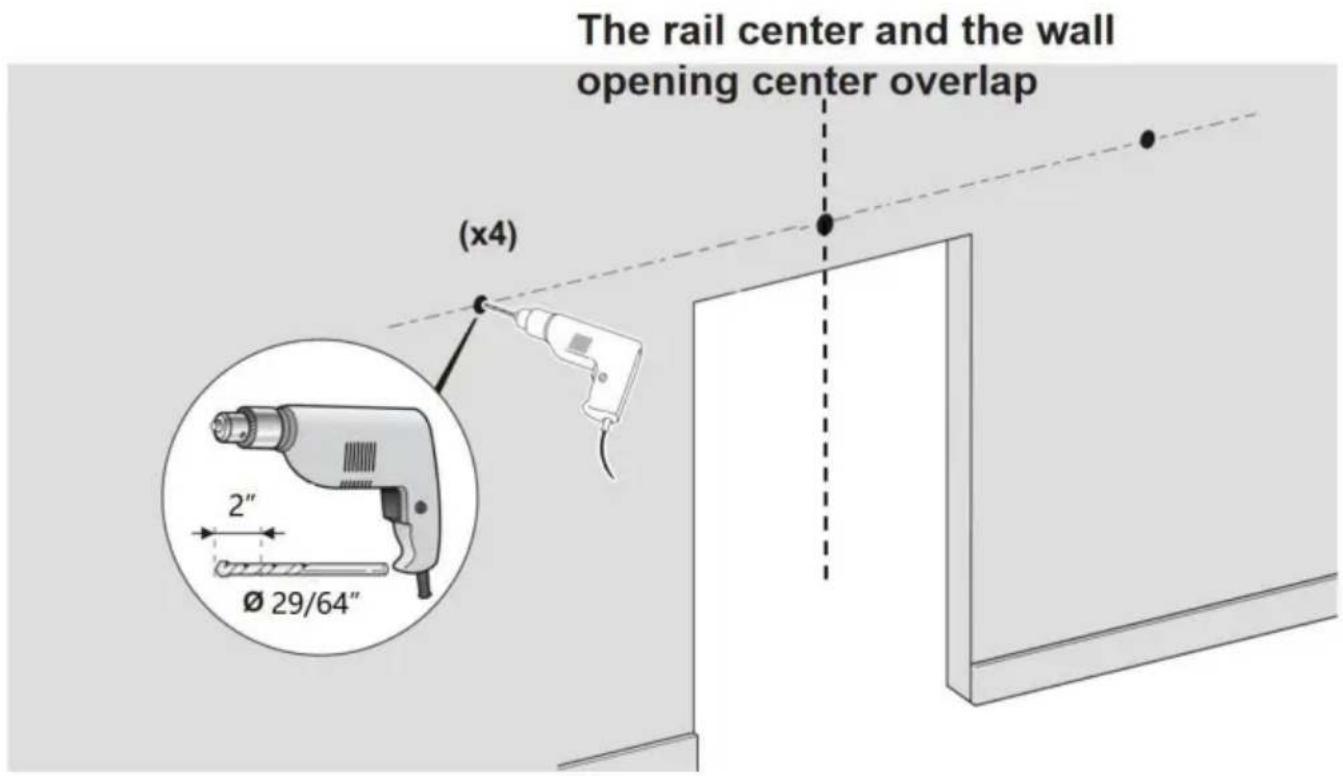

2.1. Utilizzare un foro da trapano da y29/64" nella posizione contrassegnata, profondo 2 pollici;

Fase 3: Installare la guida 3.1.

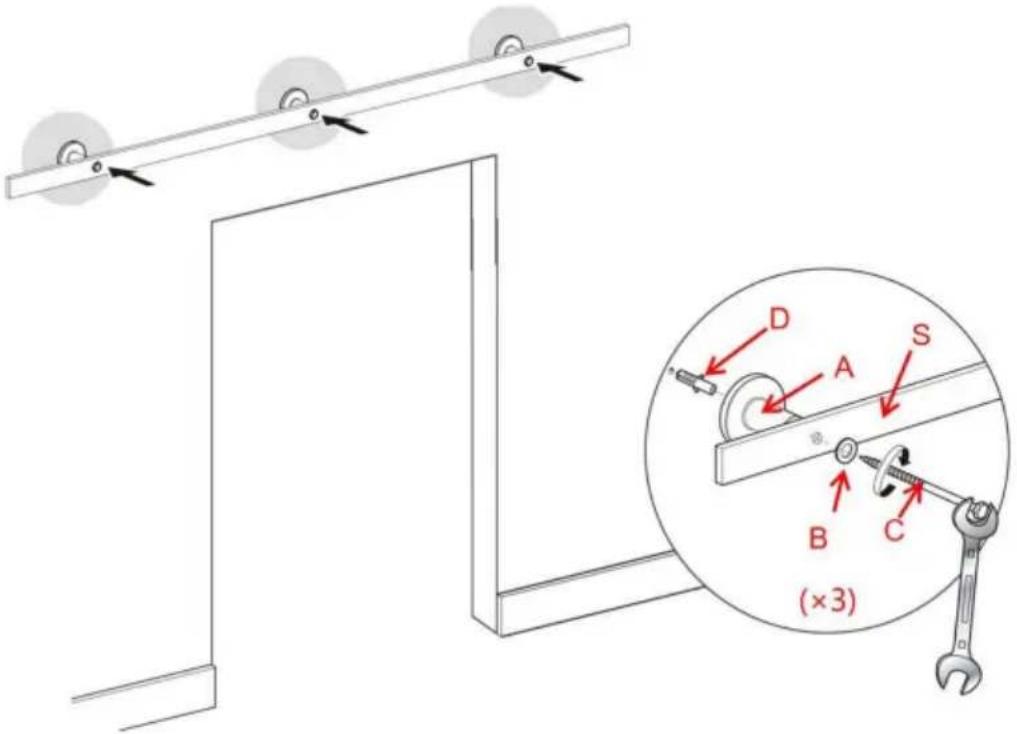

Installare prima il bullone di espansione in plastica D nei fori sul muro di cemento, quindi utilizzare la vite P attraverso le rondelle B, la guida S e il distanziale da parete A e infine bloccare il bullone di espansione in plastica D.

4.1. Per prima cosa unire insieme la porta, con il foro a L delle cerniere a soffietto per p a soffietto nella porta per determinare la posizione della vite e contrassegnare, e infine co un foro da ÿ3/16", profondità del foro di 1 pollice.

4.2. La vite M fissa le cerniere a battuta per porta a soffietto L alla porta. Completare il montaggio della porta.

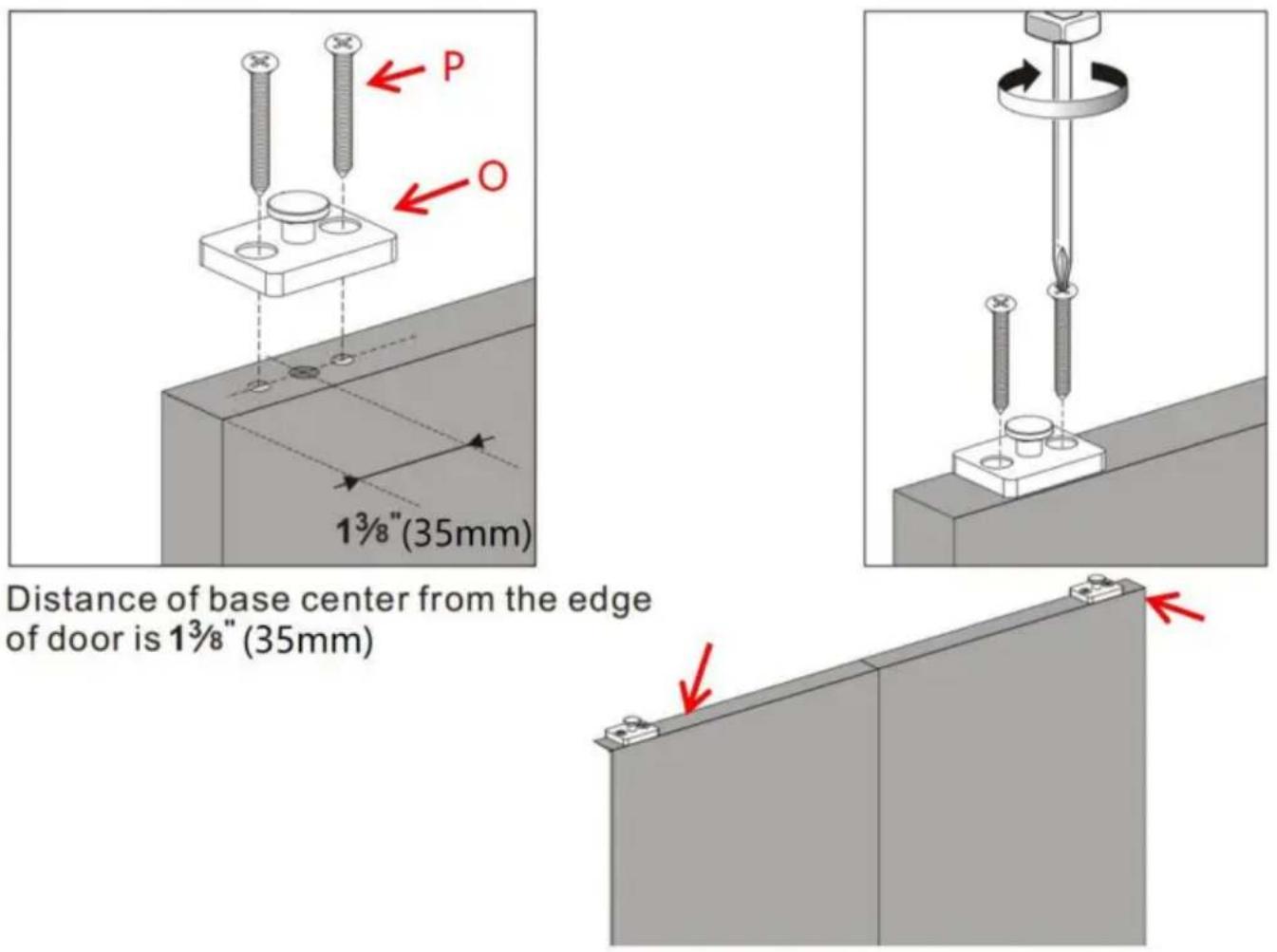

Utilizzando la vite P, installare 2 basi rotanti a rulli O sulla parte superiore della porta; il centro della base rotante a rulli O si trova a 35 mm dal bordo della porta.

Fase 6

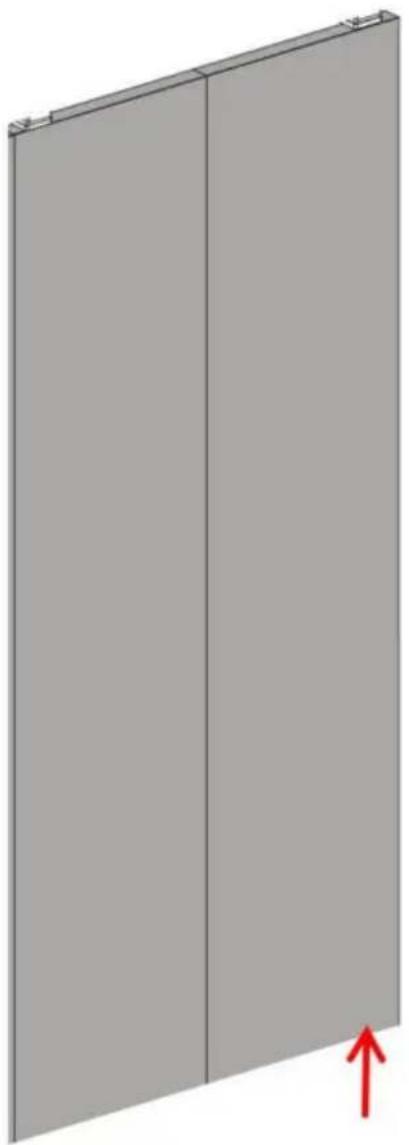

6.1. Forare fori profondi 23 mm sul lato della porta con una punta da trapano da ÿ19/32"; il centro del foro si trova a 35 mm di distanza dal bordo della porta; 6.2. Riempire il manicotto I nel foro;

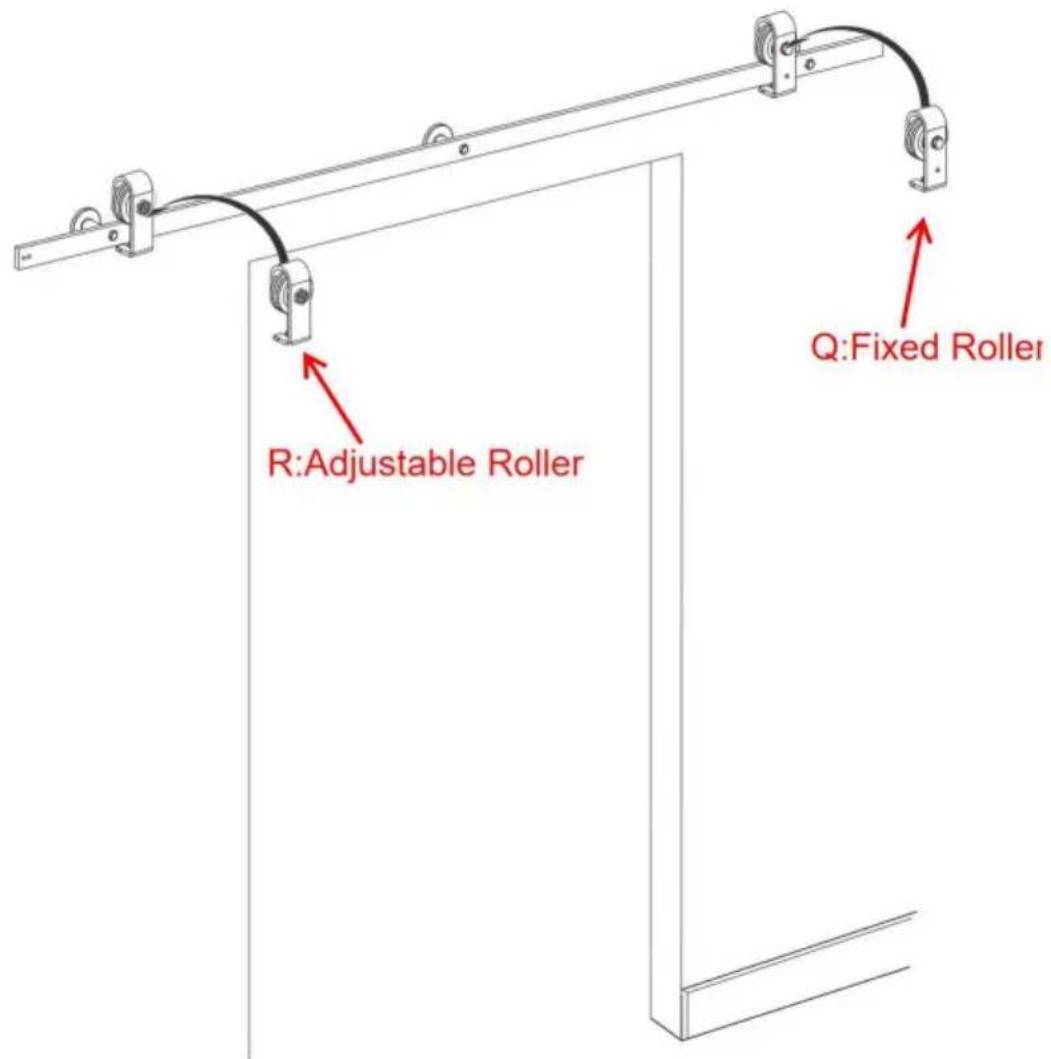

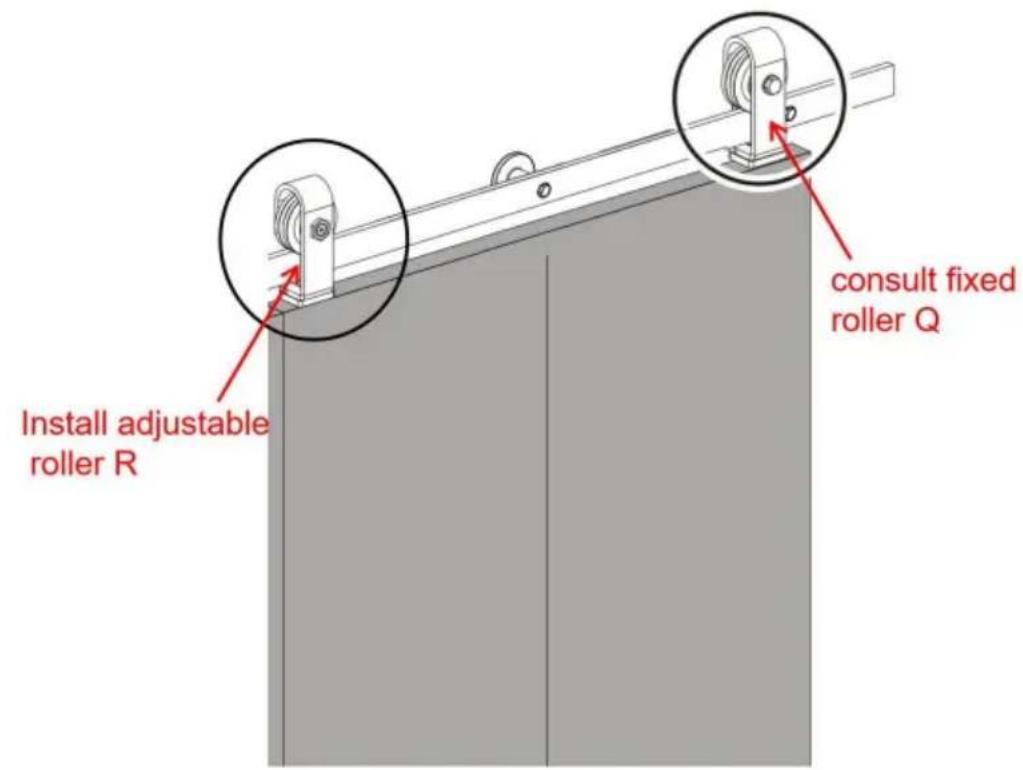

7.1. Appendere il rullo fisso Q e il rullo regolabile R alla rotaia.

R:Adjustable Roller Q:Fixed Roller

Fase 8

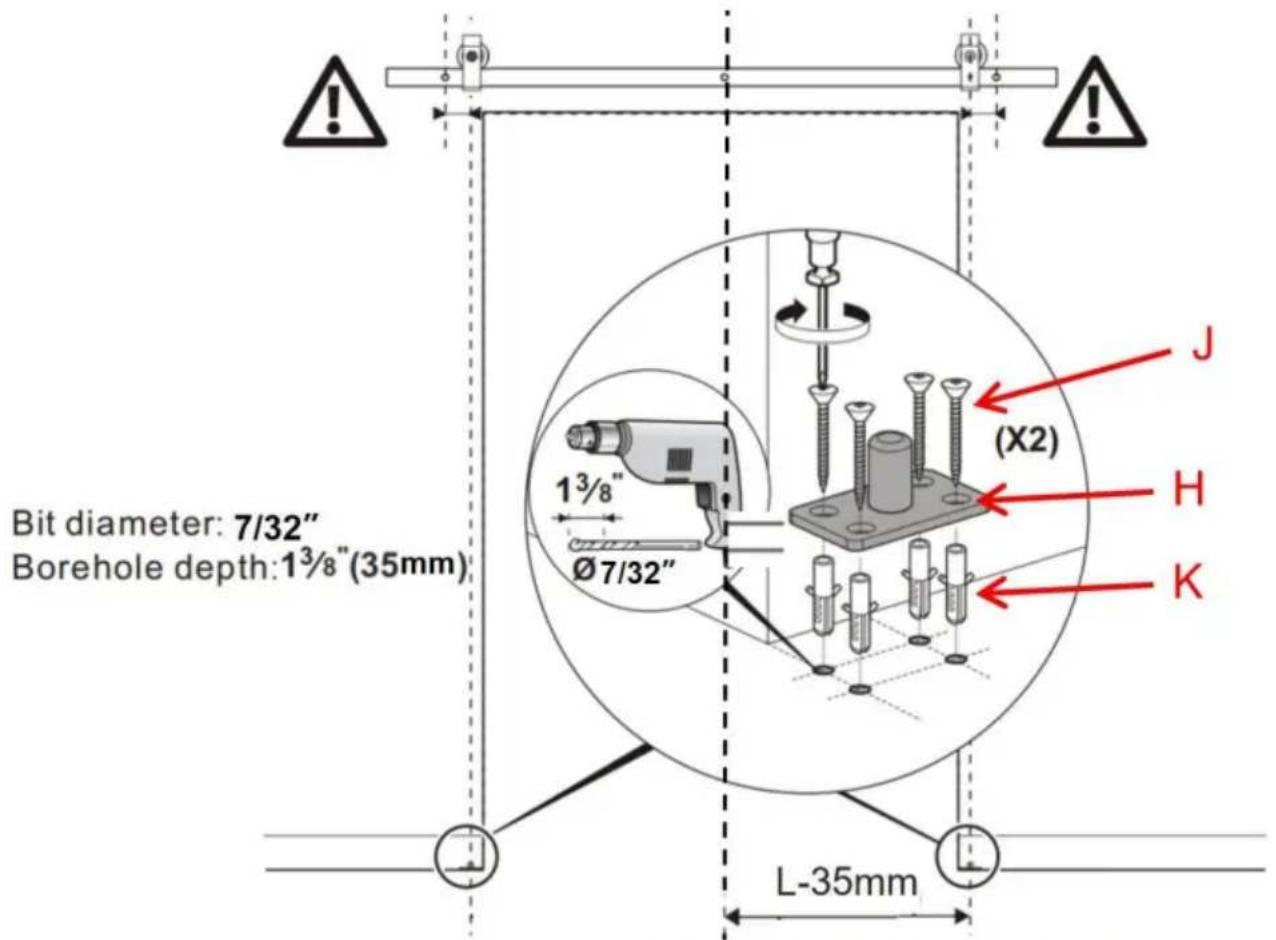

8.1. Installare la piastra pivotante inferiore H; Supponendo che la larghezza di una porta singola sia L; la distanza tra la piastra pivotante inferiore H e l'asse centrale dell'apertura nel muro è L-35 mm; la distanza del centro della piastra pivotante inferiore H dal muro è 47,6 mm; 8.2. Sono

stati contrassegnati quattro punti sopra il terreno con il foro passante della piastra pivotante inferiore H; praticare fori di profondità 35 mm nel segno con un trapano da y7/32"; quindi inserire il bullone di espansione in plastica k nei fori.

8.3.Fissare la piastra girevole inferiore H al pavimento utilizzando una vite J. 8.4.La distanza tra il centro del rullo fisso Q e il foro esterno della pista non è inferiore a : mm

Bit diameter: 7/32" Borehole depth:1³/₈"(35mm) Ø7/32" L-35mm J (X2) H K

9.1.Svitare la vite di fissaggio sul lato del rullo fisso Q.

9.2. Posizionare la porta sul manicotto I; agganciare la base rotante a rulli O sulla parte superiore della porta con il rullo fisso. 9.3.

Serrare le viti di fissaggio per bloccare il rullo fisso alla base rotante a rulli O.

10.1.Fare riferimento al passaggio 9, installare il rullo regolabile R con il metodo di installazione rullo fisso Q.
10.2.Fare riferimento alle istruzioni riportate di seguito, regolare l'altezza del rullo regolabile R in una posizione adatta. Lasciare che l'altezza della porta sinistra e destra siano allo stesso livello.

L'altezza della porta può essere regolata di circa 5 mm

Installare la staffa di bloccaggio del rullo fisso N.

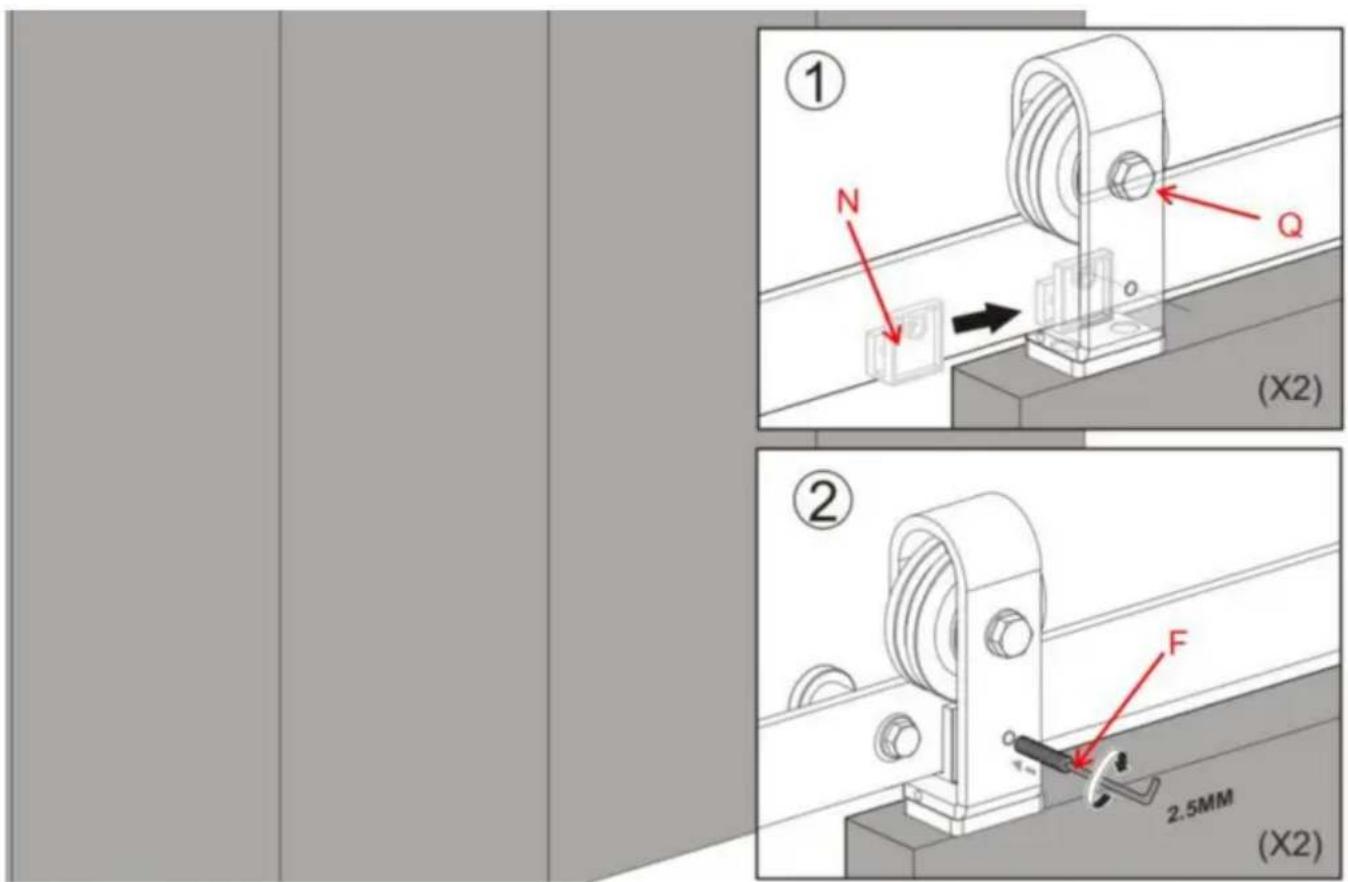

11.1. Far scorrere la staffa di bloccaggio del rullo fisso N sulla rotaia dietro la vite di fissaggio situato sulla parte anteriore del rullo fisso Q.
11.2. Utilizzando la chiave a brugola F in dotazione, serrare le viti di fissaggio sul retro della staffa di bloccaggio del rullo fisso N.
11.3.Bloccare il rullo fisso Q sulla rotaia serrando la vite di fissaggio lunga attraverso la staffa di bloccaggio della cinghia del rullo fisso e nella rotaia.
11.4. Serrare il dado esagonale su questa vite di fissaggio.

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

E-CrossStu GmbH Mainzer Landstr.69, 60329 Francoforte sul Meno.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR
