INSTRUKCJA OBSŁUGI 36IN-3D-3K Vevor

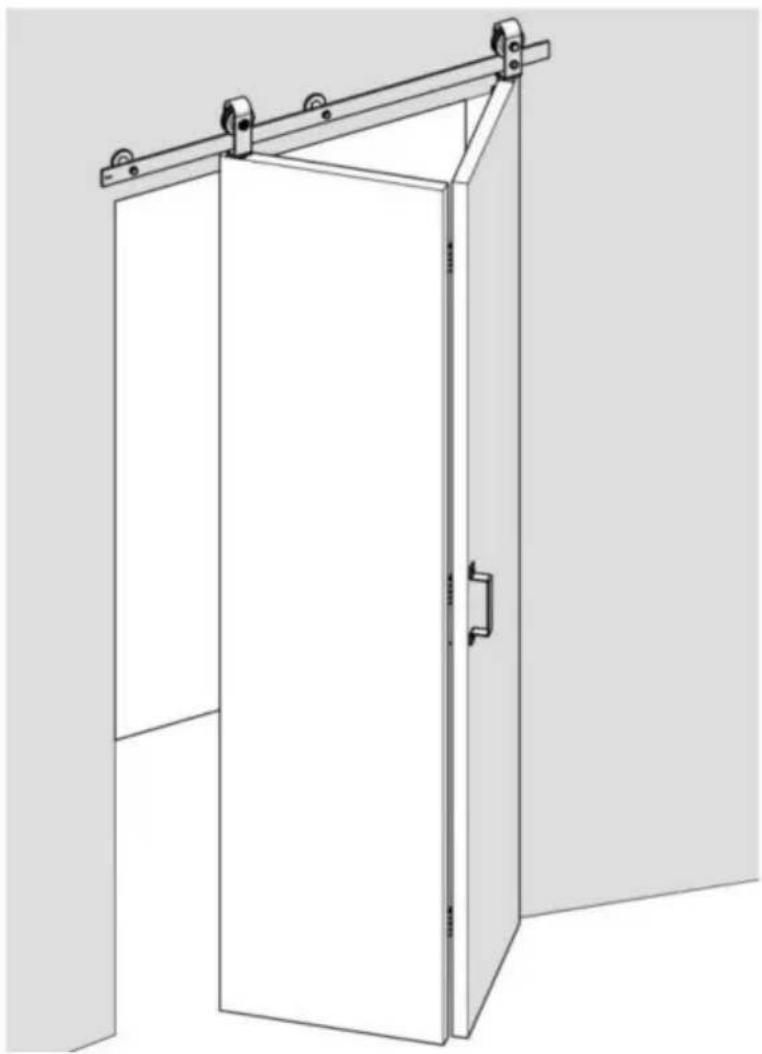

Drzwi przesuwne do stodoły składane
Zestaw sprzętowy
Model:36IN-3D-3K/40IN-3D-3K/52IN-2D-3K

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.
INSTRUKCJE BEZPIECZEŃSTWA
OSTRZEŻENIE:
Przeczytaj ten materiał przed użyciem tego produktu. Nieprzestrzeganie tego może skutkować poważny uraz.
Środki ostrożności podczas montażu
- Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
- Podczas pracy należy nosić okulary ochronne i wytrzymałe rękawice robocze zgodne z normą ANSI. montaż.
- Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
- Nie dopuść, aby osoby postronne przebywały w pobliżu podczas montażu.
-
Nie przychodzą na spotkania, jeśli jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub leków.
-
Możliwości produktu odnoszą się do produktu prawidłowo i całkowicie zmontowanego tylko.
-
Aby uzyskać dodatkowe informacje dotyczące części wymienionych poniżej, strony, zapoznaj się ze schematem montażu w tym podręczniku. Rozpakuj i oddzielić wszystkie części w czystym miejscu pracy.
-
Ze względów bezpieczeństwa zaleca się, aby ten sprzęt był instalowany przez 2 osoby. ludzie
-
Produkty należy instalować w miejscu niedostępnym dla dzieci i zwierząt domowych;
Stosuj środki ostrożności
- Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym przedmiotem.
- Używać wyłącznie zgodnie z przeznaczeniem.
- Przed każdym użyciem sprawdź produkt; nie używaj go, jeśli jakieś części są luźne lub uszkodzone.
ZAPISZ TE INSTRUKCJE

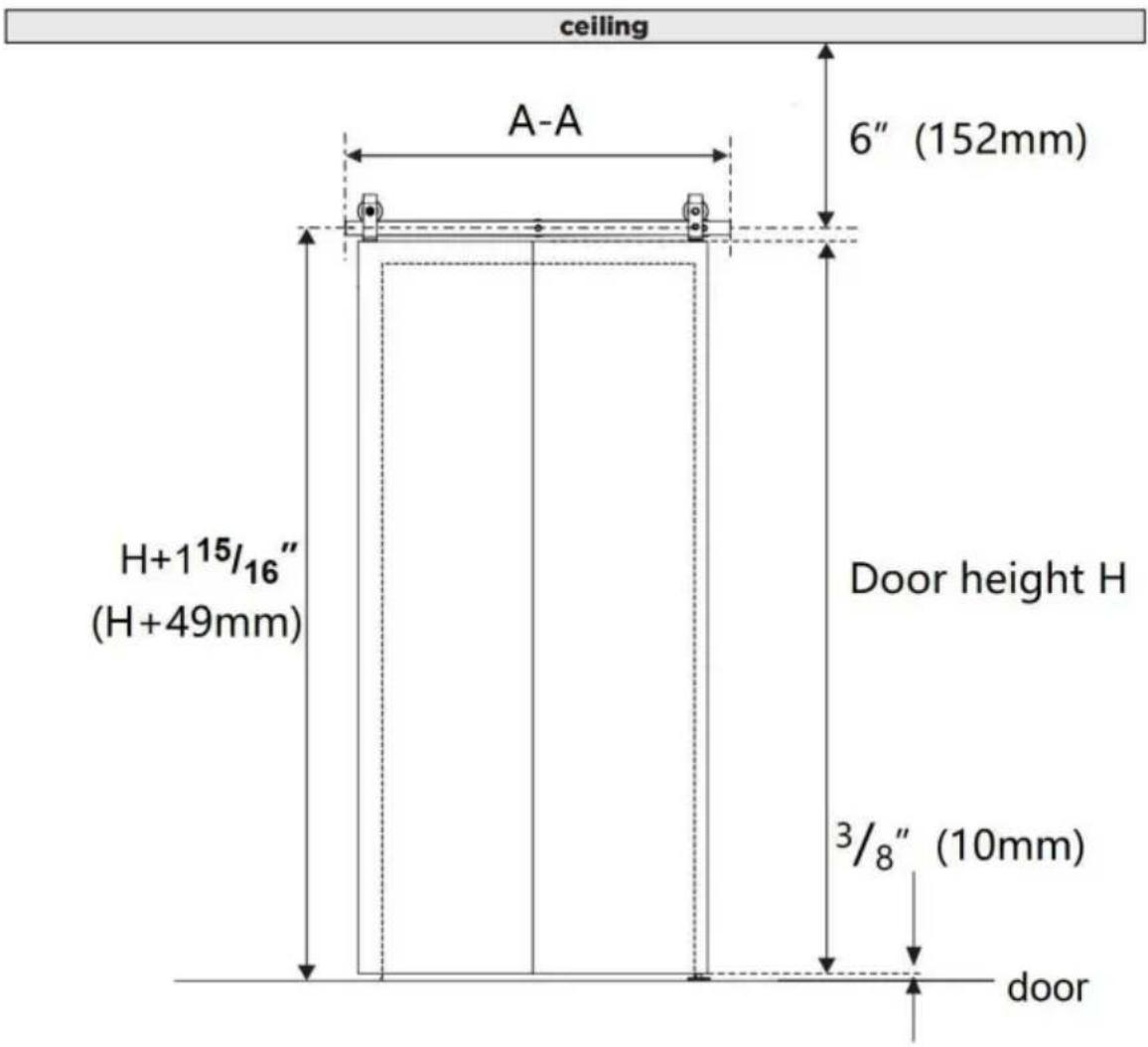

Przydatność produktu

| Model | 36 cali-3D-3K 40 cali-3D-3K 52 cale-2D-3K | ||
| długość szyny AA | 36 cali(914 mm) | 40 cali(1016 mm) | 52 cale(1320 mm) |
| Szerokość drzwi | 16 cali | 18 cali | 24 cale |
| Drzwi grube | 1,375 do 1,75 cala (34,92-44,45 mm) | ||
| Wysokość drzwi | H(W zależności od użytkownika) | ||
| Odległość szyny od grunt | Wysokość + 49 mm | ||
| Odległość na dole drzwi od ziemi | 10mm | ||
| Odległość między drzwiami góra i sufit | 6 cali (152 mm) | ||
| ilość drzwi | 2 szt. | ||
W pudełku nie ma paneli drzwiowych i innych drewnianych kwadratów, które wymagają dodatkowego zakupu.

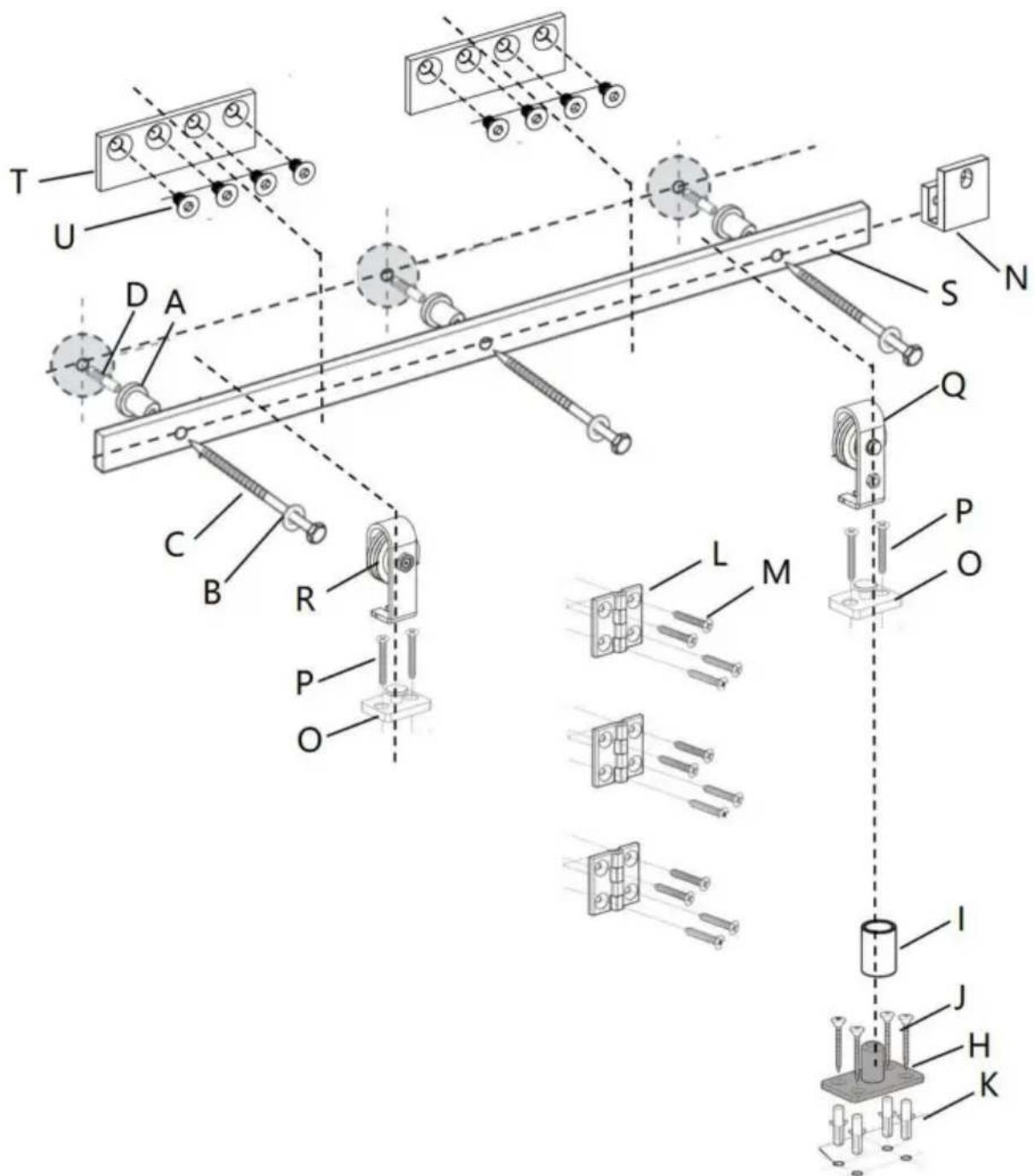

Schemat rozkładu produktu

| Te same części różnych modeli | |||
A:ŚcianaDystans×3szt | B: podkładki × 3 szt. | C:M8×90mmPlastikowyStukającyŚruba×3szt | D:φ12×50 Plastikowaśrubarozporowa×3 szt. |
E: 2mm sześciokątKlucz×1 szt. | F 2,5 mm sześciokątnyKlucz×1 szt. | G: 4mm sześciokątKlucz×1 szt. | H: Dolny punkt obrotuTalerz×1 szt. |
I:Rękaw×1 szt. | Ż:M4×30Wkręt samogwintującyz łbemstożkowym×4szt | K:φ6×30Plastikowyśrubarozporowa×4szt | L:Drzwi składaneKruponZawiasy×3szt |
M:M6×25stożkowyWkręt samogwintującyz łbem walcowym×12szt | N:Wałek stałyUchwyt blokady × 1 szt. | O: RolkaObracaniePodstawa×2szt. | P:M5×50stożkowyWkręt samogwintującyz łbem walcowym×4szt |
P: Naprawiono Wałek × 1 szt. | R:Regulowany Wałek × 1 szt. | S:Zestaw szyn 1 szt. | V:Uszczelnienie Pasek×1 szt. |
| Modele 36IN-3D-3K i 40IN-3D-3K mają te części, ale nie są one dostępne w modelu 52IN-2D-3K | |||
U:M6×10śruba×8szt | T:połączenie pasek×2szt | ||
CNOAUCJA
Niewłaściwe obchodzenie się z ciężkimi przedmiotami (np. drzwiami) może spowodować utratę równowagi i poważne obrażenia. Zawsze upewnij się, że trzymasz przedmiot i
uttrzymujesz równowagę przed jego przesunięciem. Zawsze zakładaj obuwie ochronne podczas podnoszenia ciężkich przedmiotów.
Zapłatanie się części ciała (np. włosów, palców) w ruchome części może spowodować przytrzaśnięcie i poważne obrażenia. Nie wsuwaj palców w części, które mogą się poruszać. Zawsze usuwaj lub trzymaj na ciele wszystkie rzeczy, które mogą zostać zapłatane w ruchome części.
Zamykanie drzwi z ręką na końcu drzwi może spowodować, że twoja ręka lub palce zostaną przytrzaśnięte między drzwiami a innymi stałymi przedmiotami (np. innymi drzwiami, listwą), powodując poważne obrażenia. Zawsze używaj klamki do zamykania drzwi.
Oświadczenie o użytkowaniu
Użycie nadmiernej siły podczas otwierania i zamykania drzwi może spowodować: uszkodzenia sprzętu. Zawsze trzymaj uchwyt, aby delikatnie przesunąć przez(y).
Wymagane narzędzia
Kwadrat prędkości | Ołówek | KrzyżakŚrubokręt | Taśma |
Klucz | Poziom | Wiertarka | Wiertło Ф19/32" |
![]() | Wiertło Ф7/32"Wiertło | Ф29/64"Ф3/16" |
Montaż produktu

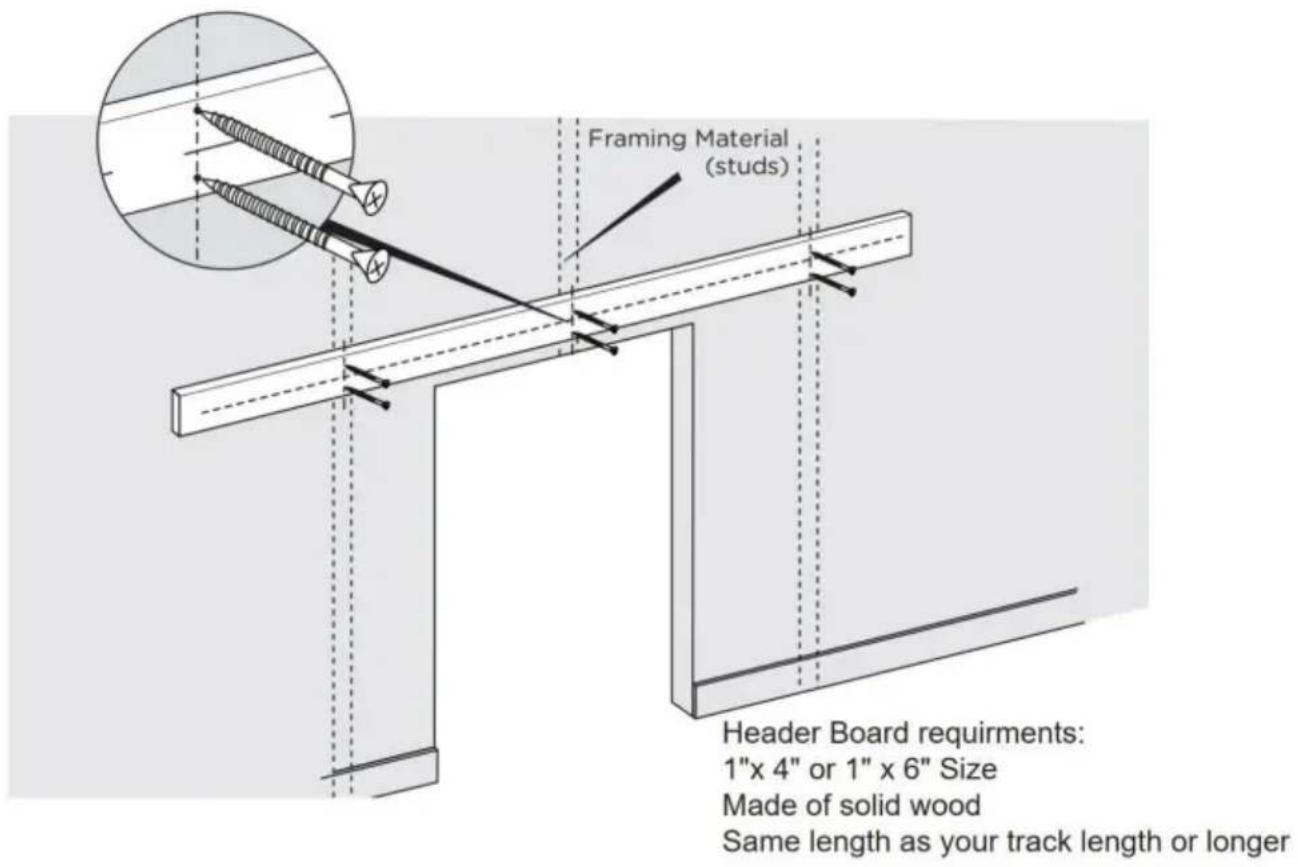

Bardzo ważne jest ustalenie, czy konieczna jest instalacja nagłówka
Zamontuj płytę przed zainstalowaniem toru.
Jeżeli spotkasz się z poniższymi sytuacjami, zdecydowanie zalecamy skorzystanie z
deska nagłówkowa (Sytuacje te mogą obejmować, ale nie ograniczają się do): • istnieje
wykończenie drzwi (np. ościeżnica lub listwa przypodłogowa) • ściana nie jest
ścianą betonową, taką jak ściana z płyt gipsowo-kartonowych lub innego rodzaju ściana

Uwaga: Płyta czołowa i śruby do jej zamontowania nie są w zestawie. Możesz je kupić online lub offline.
Krok 1

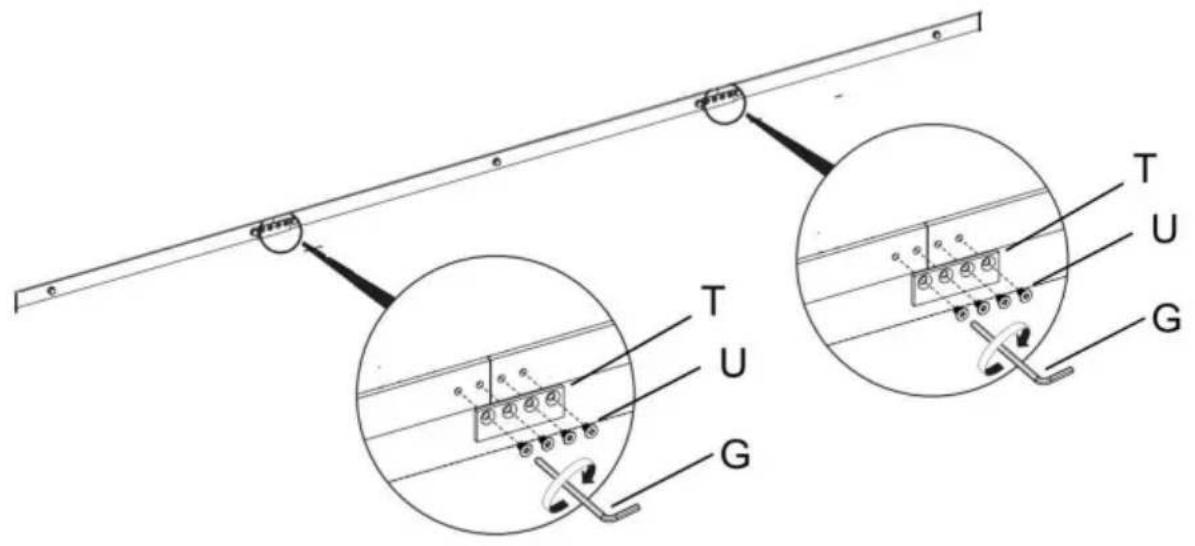

1.1. Dokręć śrubę U kluczem imbusowym G, aby połączyć pasek łączący T z trzema szynami; Zakończ podłączanie szyny prowadzącej. Ta metoda instalacji jest odpowiednia dla szyny prowadzącej modelu 36IN-3D-3K i 40IN-3D-3K

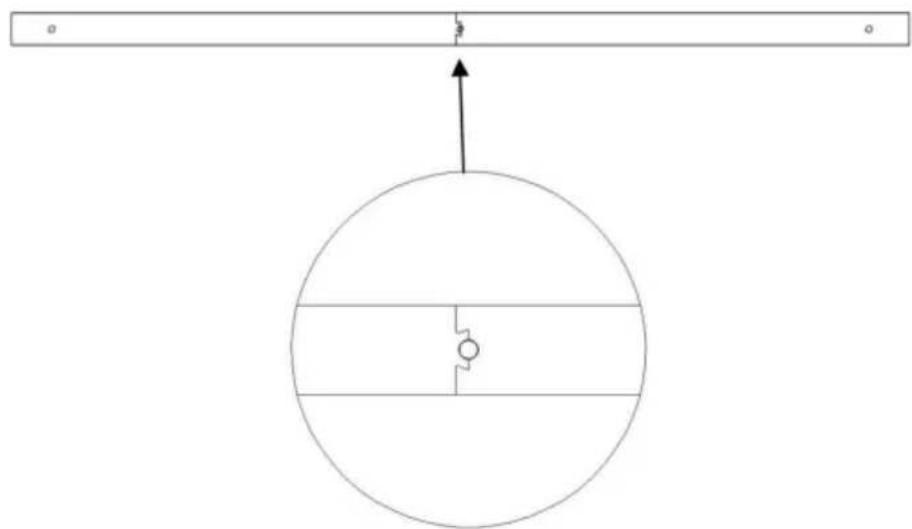

1.2.Szyna modelu 52IN-2D-3K jest szyną 2-segmentową składaną metodą płatkową kształt.

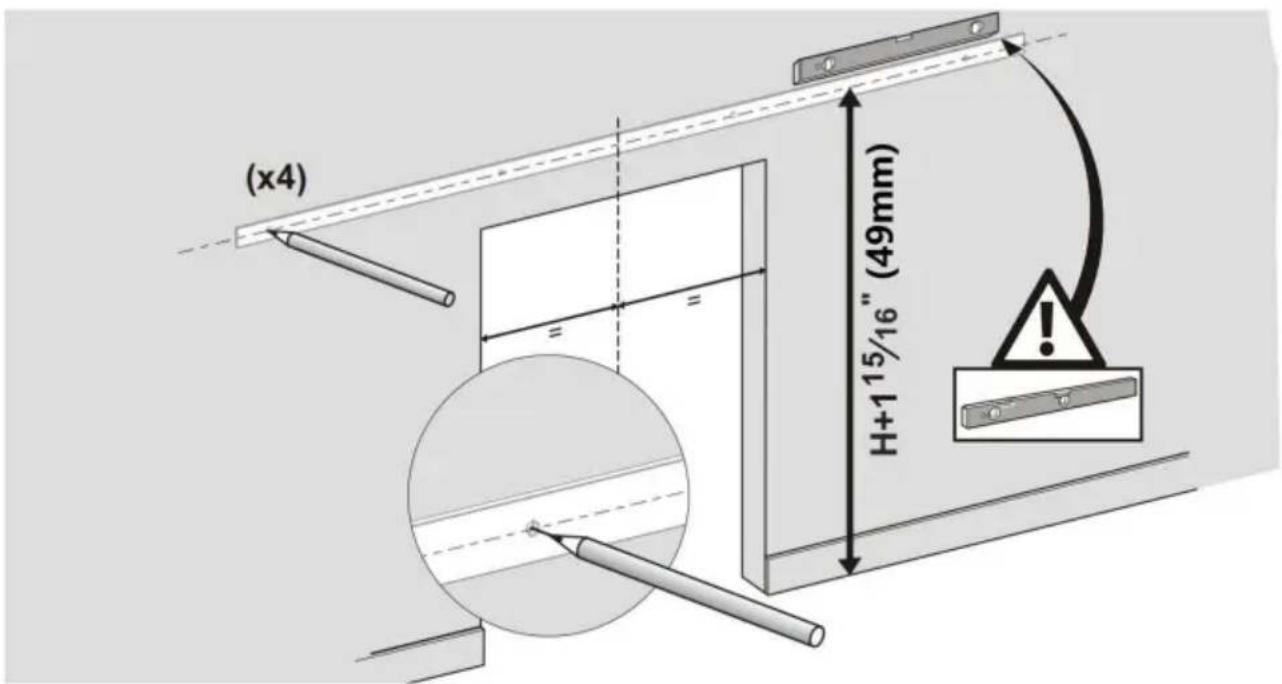

1.3. Użyj poziomicy i miarki, aby zaznaczyć linię środkową toru.
pokazano na schemacie wyboru produktu, wysokość drzwi wynosi H w na powyższym zdjęciu widać wysokość linii środkowej (mierzoną od podłogi) wysokość Twoich drzwi PLUS 115/16".
1.4.Umieść szynę na miejscu wzdłuż zaznaczonej linii środkowej, upewniając się, że jest wypoziomowana, i użyj szyny jako szablonu do zaznaczenia położenia otworów montażowych. zaznacz ołówkiem tor. Możesz również sprawdzić rozmiar toru, aby oznaczyć pozycję otworów w szynie.
Zobacz wskazówkę dotyczącą instalacji poniżej.

| Model | 36IN-3D-3K | 40IN-3D-3K | 52IN-2D-3K |
| długość szyny AA | 36 cali (9140 mm), 40 | cali (1016 mm), 52 | cale (1320 mm) |
| otwór w szynie odległość BB | 457 mm | 406 mm | |
| otwór w szynie odległość CC | 51mm | 51mm | 60mm |
Sugerujemy, aby środek toru znajdował się w środku otworu w ścianie.
Krok 2:

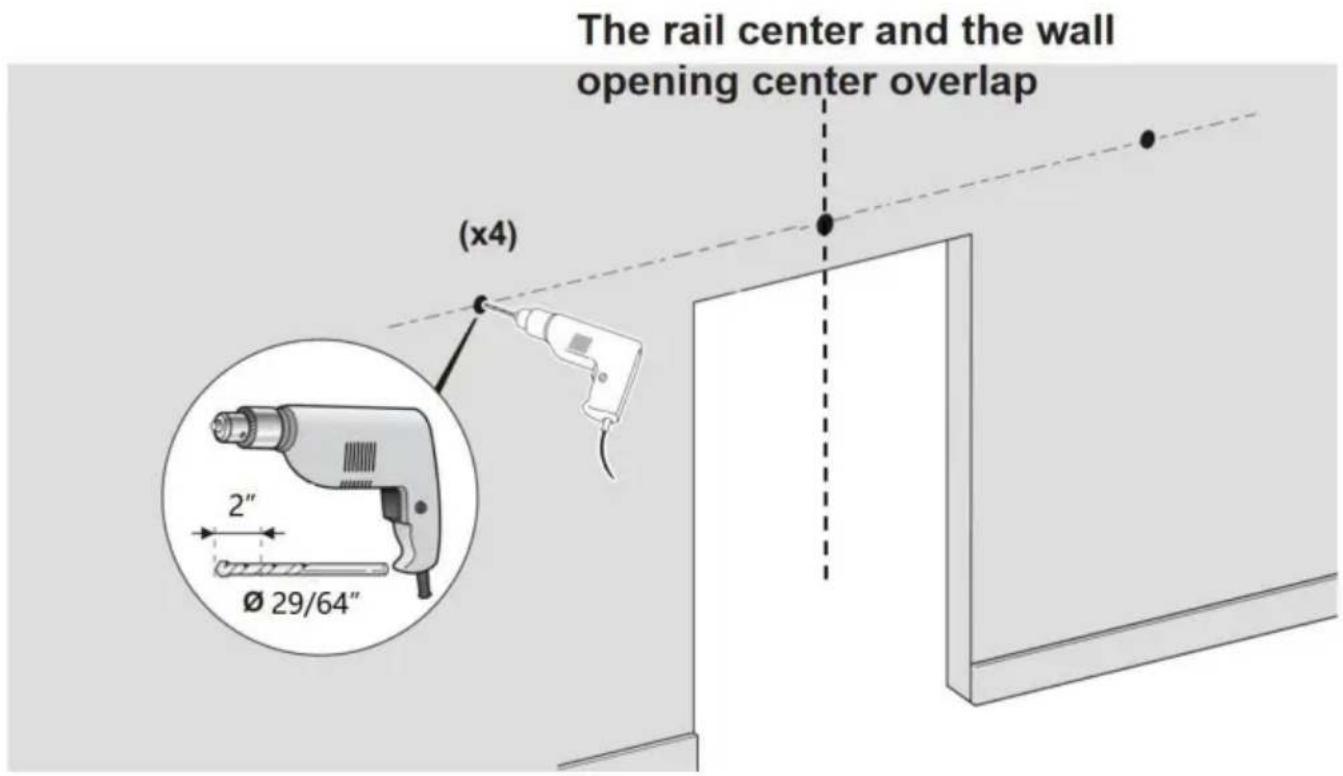

2.1. Wywierć otwór o średnicy Φ29/64" w zaznaczonym miejscu i głębokości 2 cali;

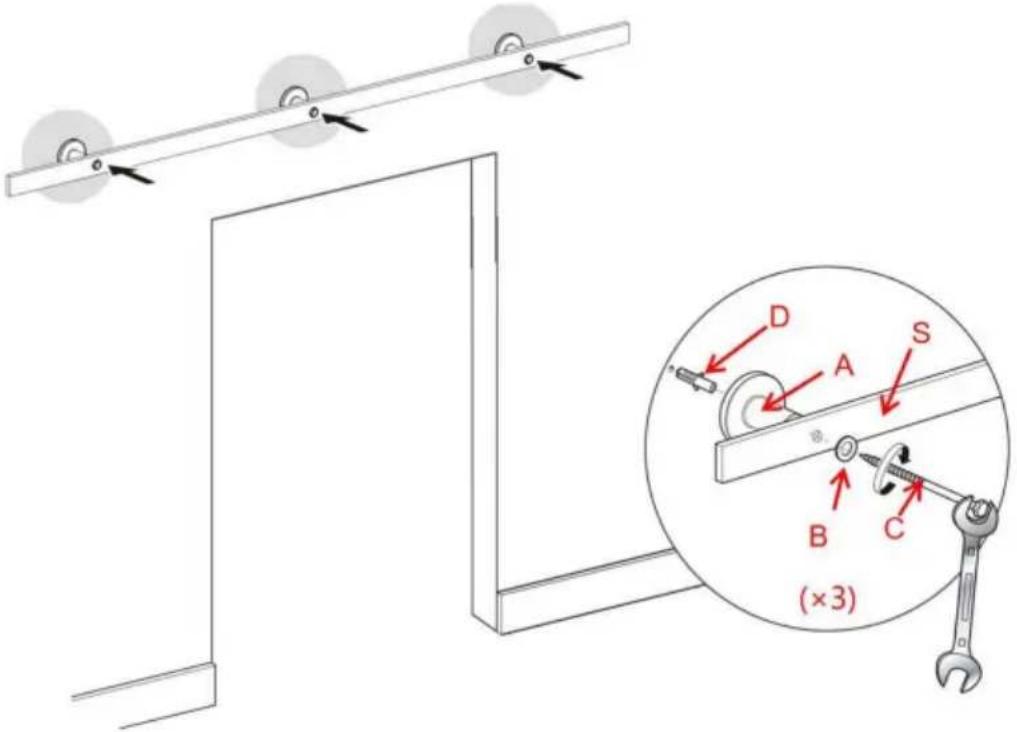

Krok 3: Zamontuj szynę
prowadzącą 3.1. Najpierw zamontuj plastikową śrubę rozporową D w otworach w ścianie betonowej. Następnie użyj śruby P, przekładając ją przez podkładki B, szynę S i dystans ścienny A, a na koniec zablokuj plastikową śrubę rozporową D.

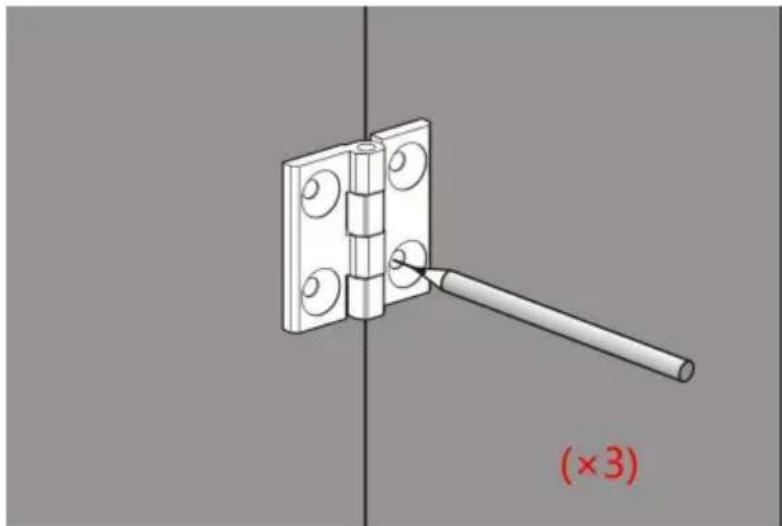

4.1. Najpierw połącz drzwi ze sobą, wywierć otwór w kształcie litery L w drzwiach, aby określić położenie śruby i zaznaczyć, a na końcu wywierć otwór o średnicy Φ3/16" i głębokości 1 cala.
4.2. Śruba M mocuje zawiasy drzwi składanych L do drzwi. Zakończ montaż drzwi.

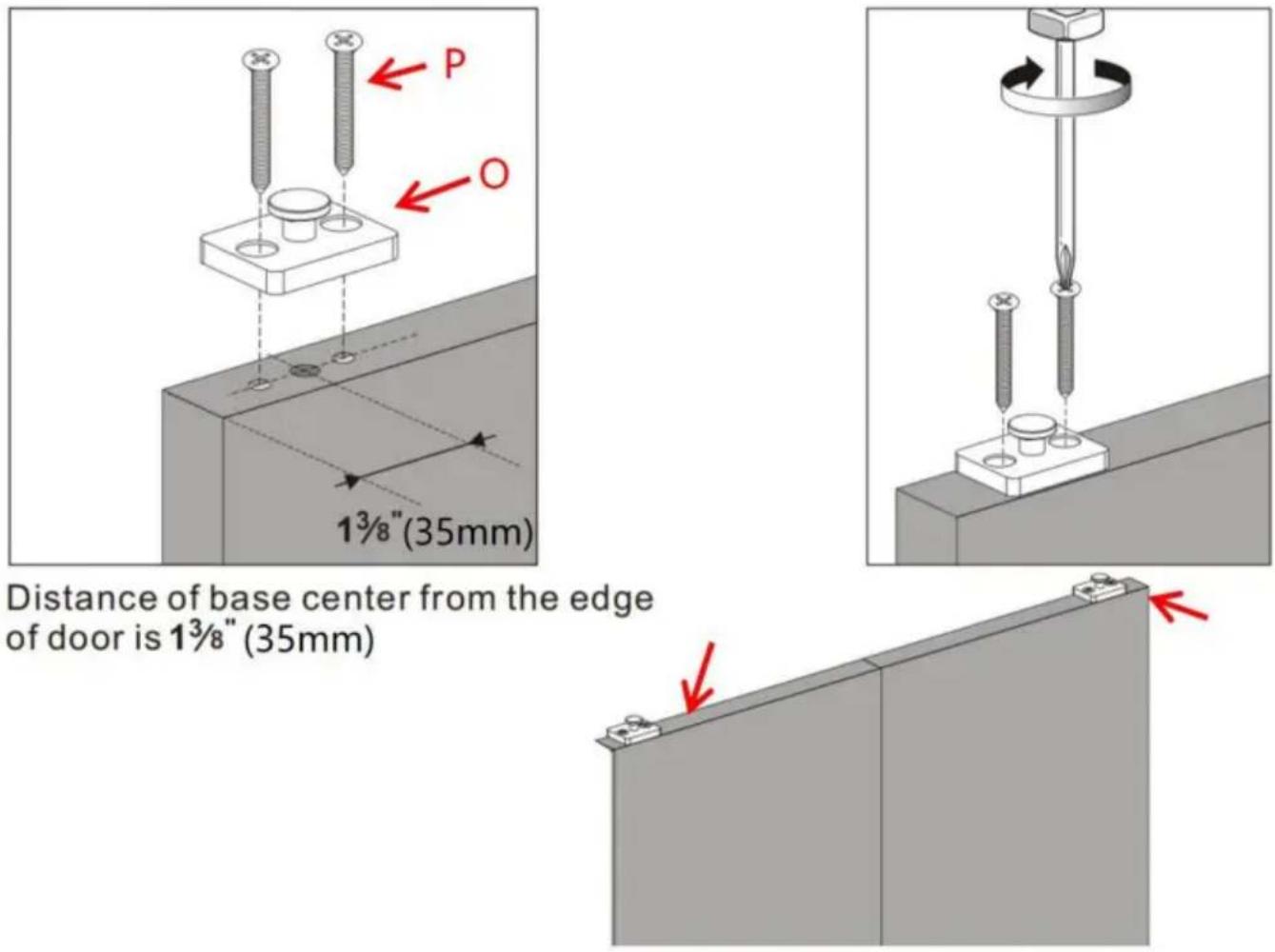

Używając śruby P, zamontuj 2 obrotowe podstawy rolkowe O na górze drzwi. Środek obrotowej podstawy rolkowej O będzie znajdował się 35 mm od krawędzi drzwi.

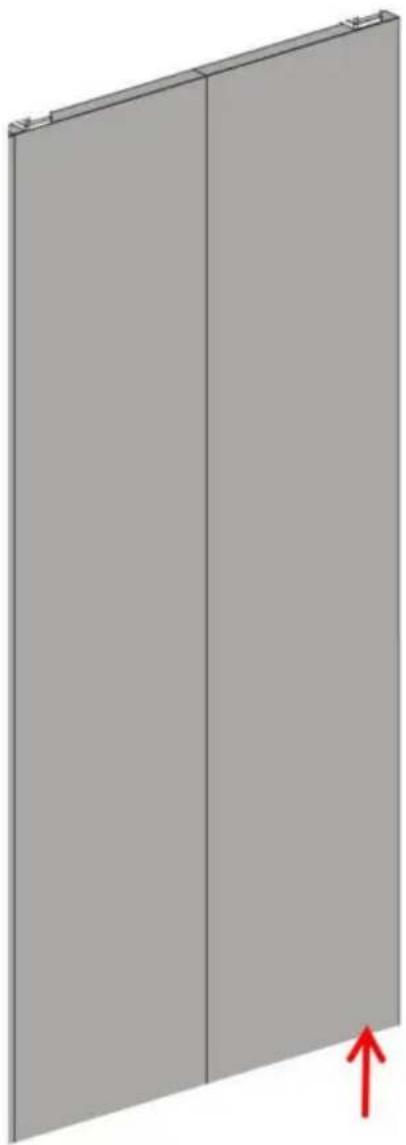

Krok 6
6.1. Wywierć otwory o głębokości 23 mm z boku drzwi wiertłem Φ19/32"; środek otworu będzie znajdował się w odległości 35 mm od krawędzi drzwi; 6.2.
Włóż tuleję I do otworu;

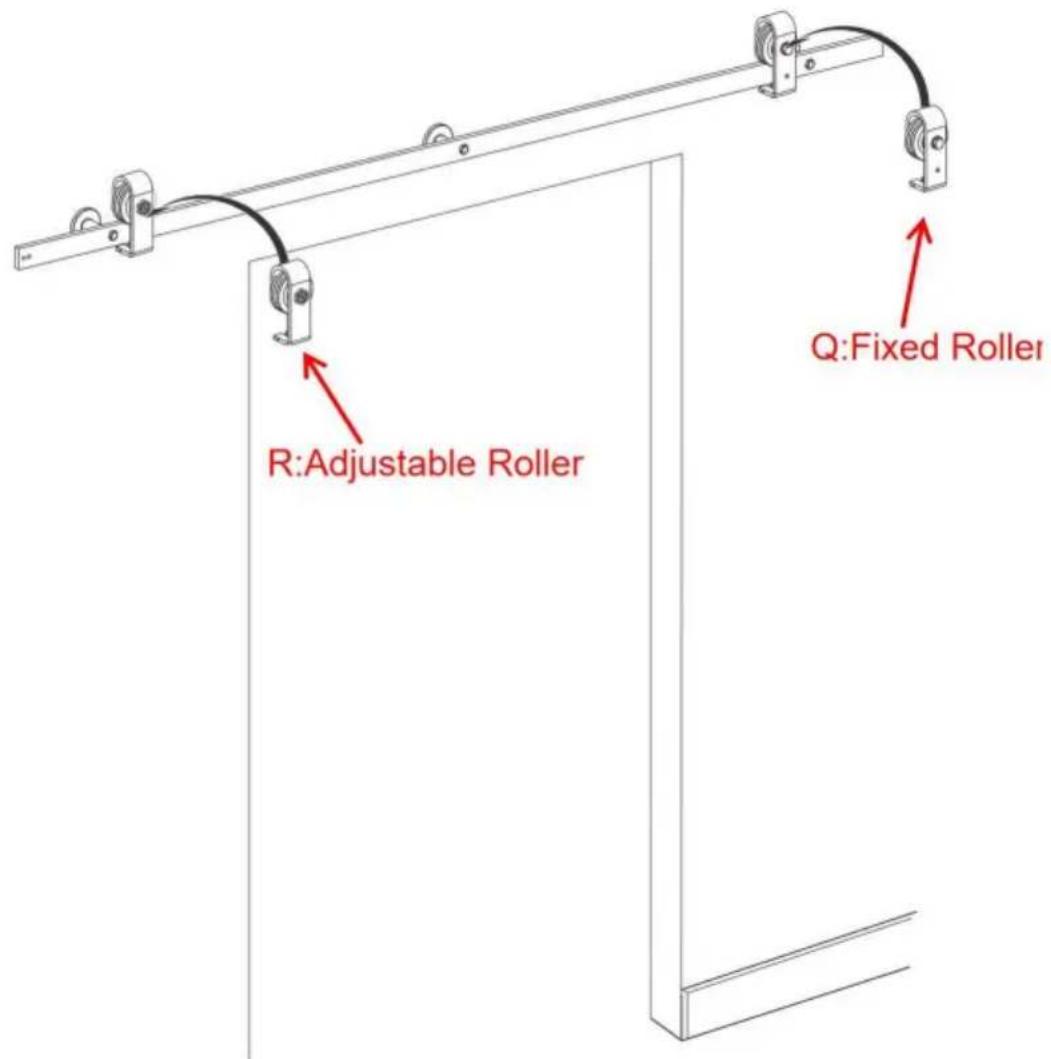

7.1. Zawieś rolkę stałą Q i rolkę regulowaną R na szynie.


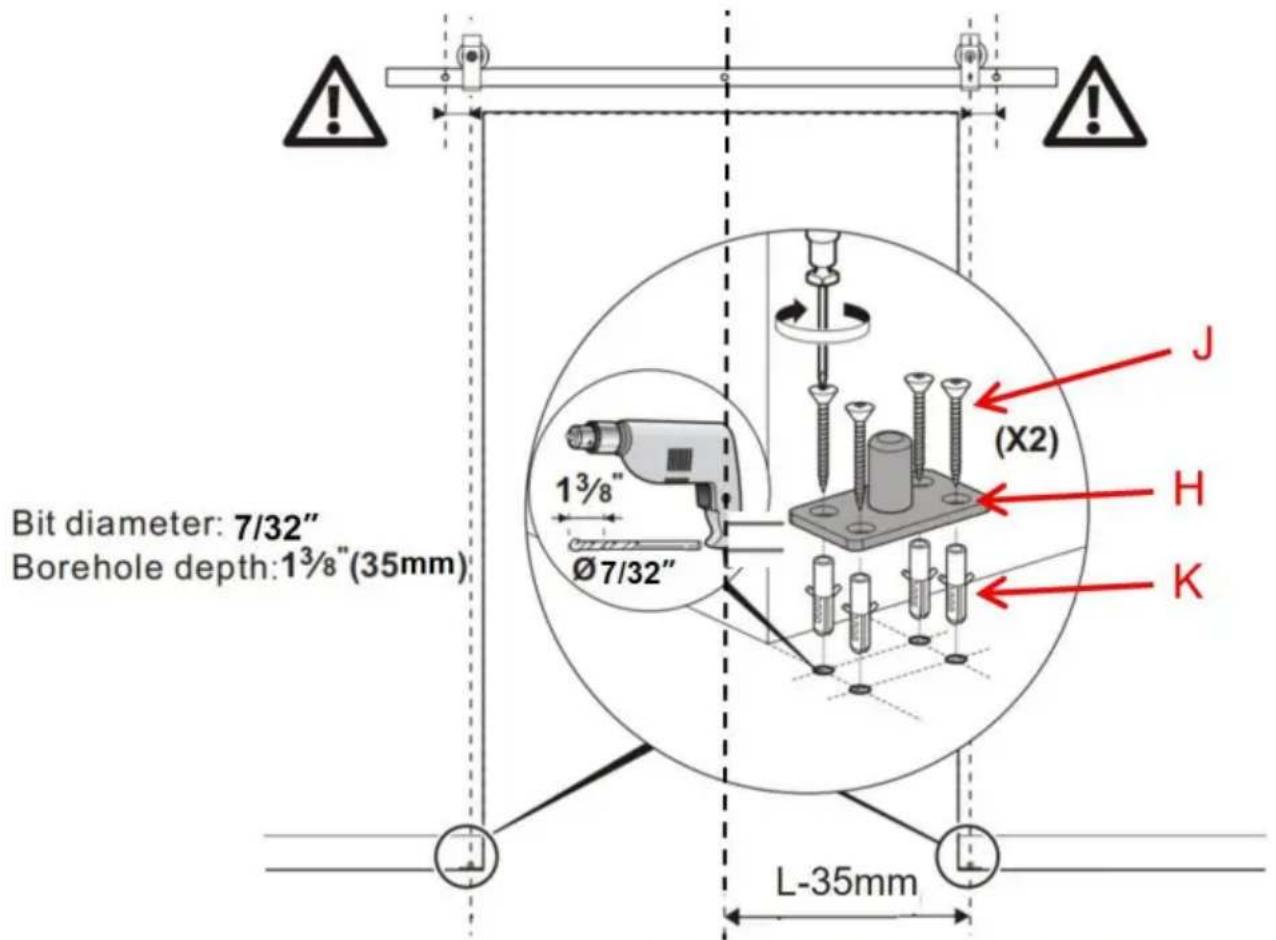

8.1. Zamontuj dolną płytę obrotową H. Zakładając, że szerokość pojedynczych drzwi wynosi L, odległość między dolną płytą obrotową H a osią środkową otworu ściennego wynosi L-35 mm, a odległość środka dolnej płyty obrotowej H od ściany wynosi 47,6 mm. 8.2. Zaznaczono cztery
punkty nad ziemia, w których należy wykonać otwory przelotowe dolnej płyty obrotowej H. Wywierć otwory o głębokości 35 mm w oznaczonym miejscu wiertłem Φ7/32", a następnie włóż w otwory plastikowe kołki rozporowe k.
8.3. Przymocuj dolną płytę obrotową H do podłogi za pomocą śruby J. 8.4. Odległość między środkiem rolki stałej Q a zewnętrznym otworem szyny nie może być mniejsza niż 30 mm.


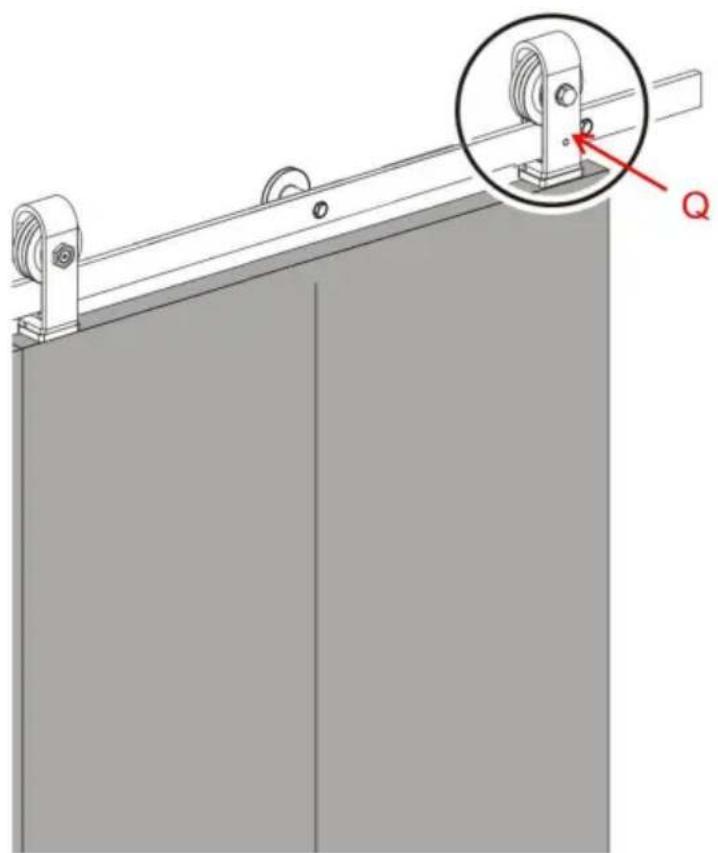

9.2. Założ drzwi na tuleję I; połącz obrotową podstawę rolkową O na górze drzwi z rolką stałą.
9.3. Dokręć śruby ustalające, aby zablokować rolkę stałą w obrotowej podstawie rolkowej O.

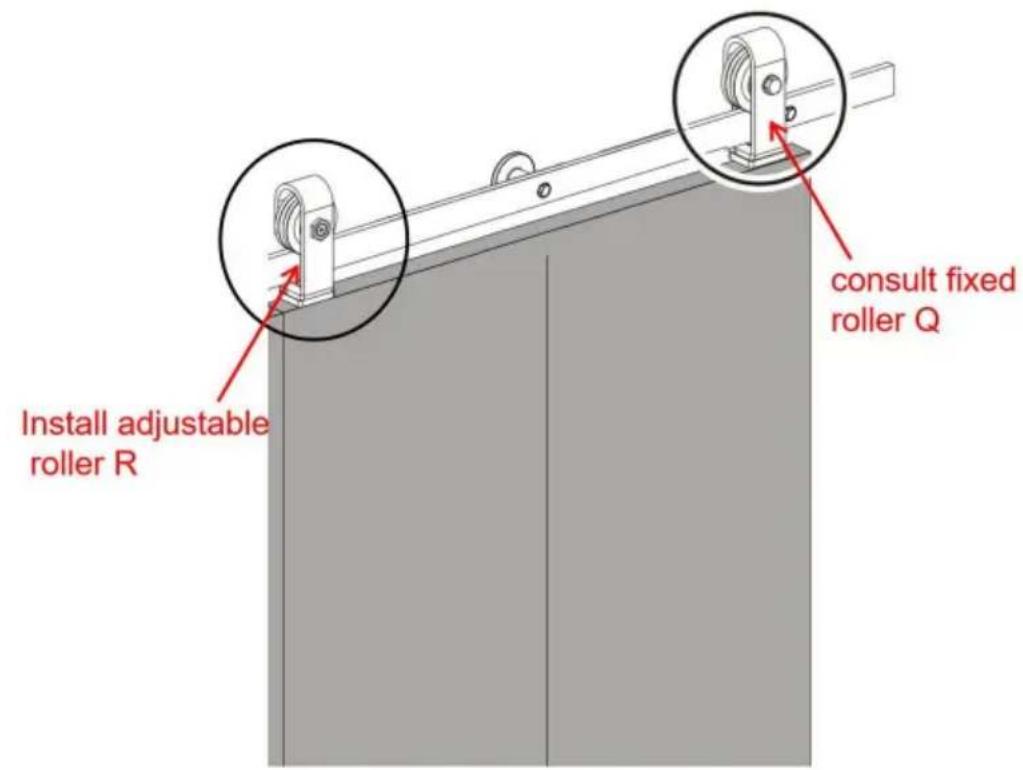

10.1. Zobacz krok 9, zainstaluj rolkę regulowaną R, korzystając z metody instalacji rolka stała Q.
10.2.Odnieś się do poniższych wskazówek, dostosuj wysokość regulowanego wałka R do odpowiedniej pozycji. Niech wysokość lewych i prawych drzwi będzie na tym samym poziomie. Wysokość drzwi można regulować w zakresie około 5 mm

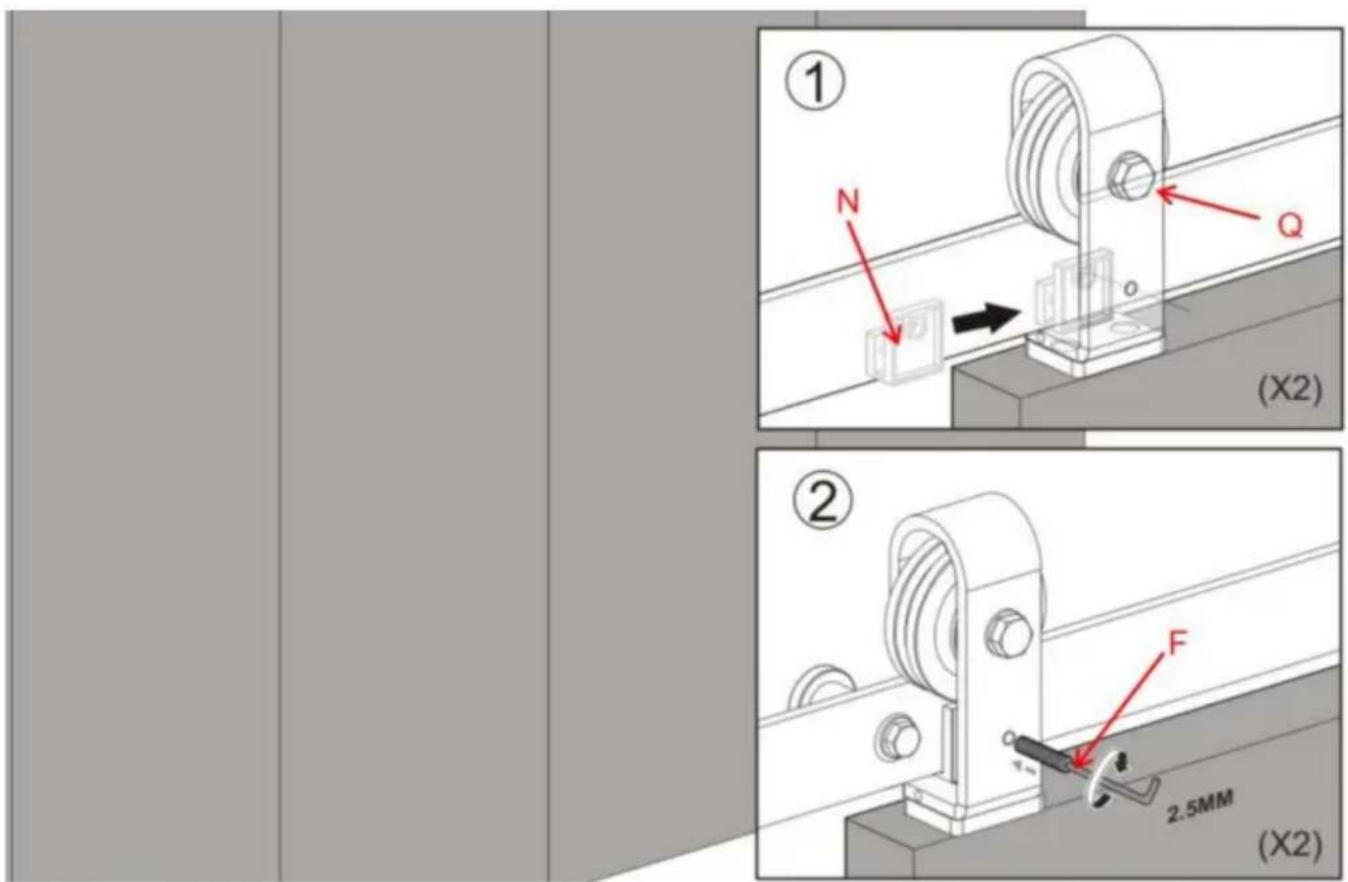

Zamontuj stały wspornik blokady rolki N.
11.1. Przesuń stały wspornik blokady rolki N na szynę za śrubą ustalającą znajduje się z przodu rolki stałej Q.
11.2. Za pomocą dołączonego klucza imbusowego F dokręć śruby ustalające z tyłu stałego wspornika blokady rolkowej N.
11.3. Zablokuj rolkę stałą Q na szynie, dokręcając długą śrubę ustalającą przez stały uchwyt blokady paska rolkowego i do szyny. 11.4.dokręć nakrętkę sześciokątną do tej śruby ustalającej.

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
