Producttype	Beslagset voor schuifbare vouwdeur voor schuur
Merk	Vevor
Model	36IN-3D-3K
Aantal deuren	2
Lengte rail	36 inch (914 mm)
Maximale deurbreedte	16 inch (406 mm)
Geschikte deurdikte	1,375 tot 1,75 inch (34,9 tot 44,5 mm)
Aanbevolen afstand rail-vloer	Deurhoogte + 49 mm
Afstand onderkant deur-vloer	10 mm
Afstand deur-plafond	6 inch (152 mm)
Materiaal rail	Staal
Inhoud van de set	Rail, rollen, scharnieren, platen, afstandsstukken, schroeven, inbussleutels
Montagetype	Aan de muur (met meegeleverde pluggen)
Hoogteverstelling	Ja, via verstelbare rol (ongeveer 5 mm)
Onderhoud en reiniging	Reinigen met een droge doek, controleer regelmatig of de schroeven goed vastzitten
Veiligheidsmaatregelen	Draag handschoenen en een veiligheidsbril tijdens de montage; niet gebruiken als onderdelen los of beschadigd zijn; houd kinderen uit de buurt
Reserveonderdelen en repareerbaarheid	Neem contact op met Vevor-support (www.vevor.com/support) voor reserveonderdelen
Garantie	Technische ondersteuning en elektronisch garantiecertificaat beschikbaar op de Vevor-website

Veelgestelde vragen - 36IN-3D-3K Vevor

Wat is de maximale deurhoogte die door dit kit wordt ondersteund?

De deurhoogte wordt niet beperkt door het kit, maar u moet een vrije ruimte van ten minste 6 inch (152 mm) tussen de bovenkant van de deur en het plafond voorzien. De aanbevolen afstand rail-vloer is deurhoogte + 49 mm.

Kan ik dit kit installeren op een gipsplaatmuur (droge wanden)?

Het wordt sterk aanbevolen om een kopschot (niet inbegrepen) te gebruiken als de muur niet van beton is. Het kit is ontworpen voor bevestiging in beton; voor andere muurtypes moet u de bevestiging versterken met geschikte pluggen.

Welke gereedschappen zijn nodig voor de montage?

U heeft een waterpas, een meetlint, een potlood, een kruiskopschroevendraaier, inbussleutels (meegeleverd: 2 mm, 2,5 mm, 4 mm), een boormachine met boren van 19/32", 29/64", 7/32" en 3/16", evenals een hamer en veiligheidshandschoenen nodig.

Hoe stel ik de hoogte van de deur af?

Gebruik de verstelbare rol (onderdeel R). Draai de stelschroef aan de zijkant van de rol los, plaats de deur en draai de schroef weer vast om te vergrendelen. U kunt de hoogte ongeveer 5 mm aanpassen om beide deuren waterpas te zetten.

Bevat het kit de deurpanelen?

Nee, het kit bevat alleen het beslag. U moet de deurpanelen apart aanschaffen. De afmetingen moeten voldoen aan de in de handleiding aangegeven limieten.

Hoe onderhoud ik het railsysteem?

Reinig de rail regelmatig met een droge doek om stof te verwijderen. Controleer of alle schroeven goed vastzitten. Smeer de rail niet; overtollig smeermiddel kan vuil aantrekken.

Kan ik dit kit gebruiken voor een enkele deur (niet vouwend)?

Dit kit is ontworpen voor een vouwdeur met twee vleugels. Voor een enkele schuifdeur verwijzen wij u naar een ander model van Vevor.

Wat is de maximale draagcapaciteit van het systeem?

De draagcapaciteit is niet expliciet vermeld, maar het kit is ontworpen voor standaard houten deuren. Voor zware deuren (meer dan 30 kg) raden wij u aan contact op te nemen met de technische ondersteuning.

Hoe installeer ik de rail als mijn muur niet waterpas is?

Gebruik een waterpas om een referentielijn te trekken. Als de muur enigszins onregelmatig is, kunt u vulplaatjes (niet meegeleverd) gebruiken om de positie van de rail aan te passen voordat u deze definitief bevestigt.

Waar kan ik reserveonderdelen of ondersteuning vinden?

Ga naar de website www.vevor.com/support. Daar vindt u technische ondersteuning en het elektronische garantiecertificaat. Voor reserveonderdelen kunt u contact opnemen met de klantenservice via deze site.

GEBRUIKSAANWIJZING 36IN-3D-3K Vevor

Technische ondersteuning en e-garantiecertificaat

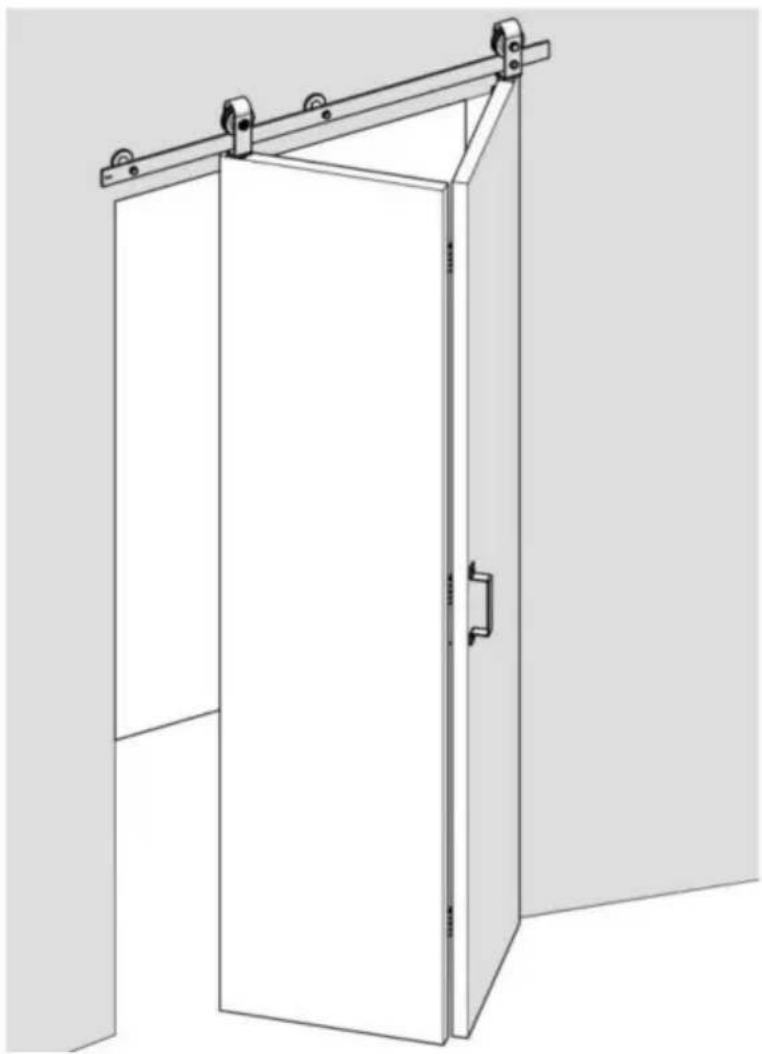

Vouwschuifdeur schuurdeur Hardware-kit

Model: 36IN-3D-3K/40IN-3D-3K/52IN-2D-3K

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.

Voorzorgsmaatregelen bij de montage

1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Draag tijdens het werk een door de ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen. montage.
3. Zorg ervoor dat de montageplek schoon en goed verlicht is.
4. Houd omstanders uit de buurt tijdens de montage.

5. Ga niet in de winkel staan als u moe bent of onder invloed van alcohol, drugs of medicijnen.

6. Producteigenschappen zijn van toepassing op correct en volledig geassembleerd product alleen.

7. Voor aanvullende informatie over de onderdelen die in de volgende lijst staan vermeld, pagina's, raadpleeg dan het montageschema van deze handleiding. Uitpakken en Scheid alle onderdelen in een schone werkruimte.

8. Om veiligheidsredenen wordt aanbevolen om deze hardware door 2 personen te laten installeren. mensen

9. Producten worden buiten bereik van kinderen en huisdieren geïnstalleerd;

Neem voorzorgsmaatregelen

1. Dit product is geen speelgoed. Laat kinderen niet met dit artikel spelen.
2. Gebruik het product alleen zoals bedoeld.
3. Controleer het apparaat voor elk gebruik. Gebruik het apparaat niet als er onderdelen loszitten of beschadigd zijn.

BEWAAR DEZE INSTRUCTIES

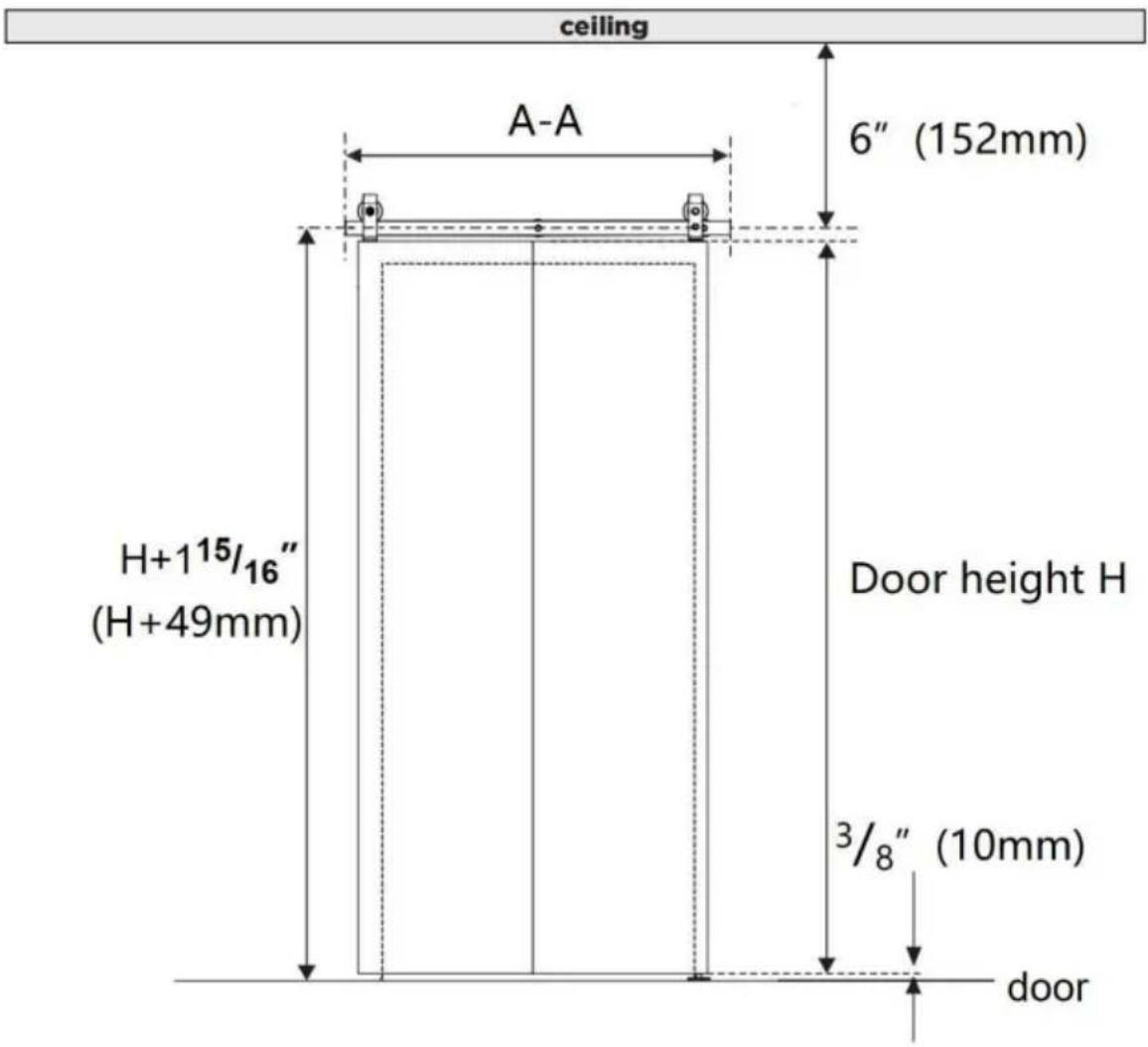

Productgeschiktheid

Model	36IN-3D-3K 40	N-3D-3K 52IN-2D-3K
spoorlengte AA	36 inch(914mm)	40 inch(1016 mm)	52 inch(1320mm)
Deurbreedte y16 inch		y18 inch	y24 inch
Deur dik	1,375 tot 1,75 inch (34,92-44,45 mm)
Deurhoogte	H(Afhankelijk van de gebruiker)
Afstand van de rail tot de grond	Hoogte + 49 mm
Afstand onderaan de deur vanaf de grond	10mm
Afstand tussen de deurboven en het plafond	6 inch (152 mm)
Aantal deuren	2 stuks

De doos bevat geen deurpanelen en andere houten vierkanten, die vereisen een extra aankoop.

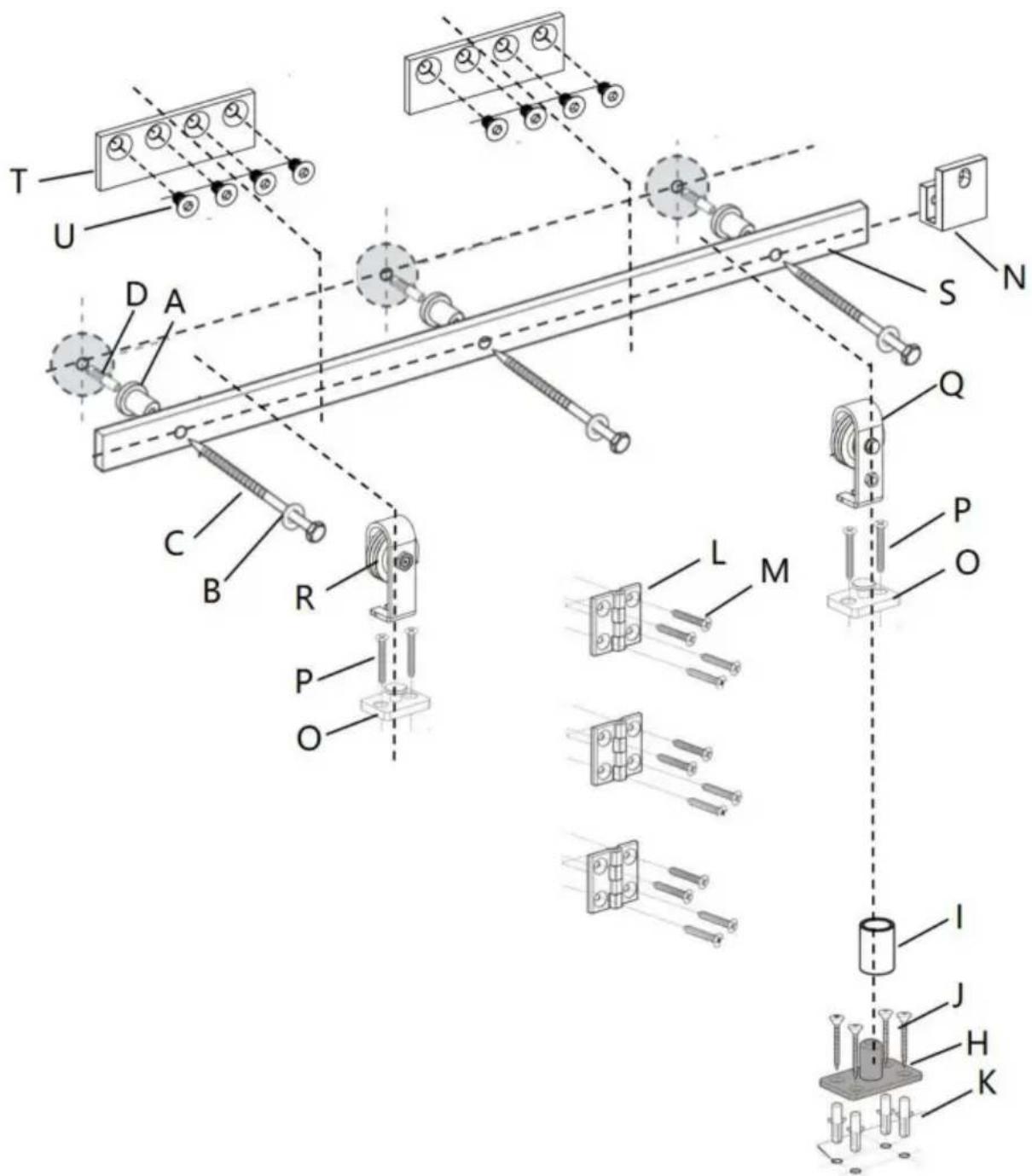

Productontledingsdiagram

Dezelfde onderdelen van verschillende modellen
A: MuurAfstandhouder×3st	B: ringen×3st	C:M8×90mmPlasticTikkenSchroef×3st	D:ÿ12×50 Kunststofexpansiebout×3st
E: 2 mm zeskantSleutel×1pc	F 2,5 mm zeskantSleutel×1pc	G: 4 mm zeskantSleutel×1pc	H: Onderste draaipuntPlaat×1st
I: Mouw×1st	J:M4×30verzonken koptapschroef×4st	K:ÿ6×30Plasticexpansiebout×4st	L: VouwdeurKontScharnieren×3st
M:M6×25verzonken verzonkenkopschroef ×12 stuks	N:Vaste rolSlotbeugel×1st	O: RolRoterendBasis×2st	P:M5×50kopschroef ×4 stuks
V:VastRol×1st	R:VerstelbaarRol×1st	S:Railkit 1st	V:AfdichtenStrook × 1 st
Het model 36IN-3D-3K en 40IN-3D-3K hebben deze onderdelen, maar ze zijn niet beschikbaar in het model 52IN-2D-3K
U:M6×10bout×8st	T:verbindingband×2st

CNOAUTIE

Verkeerd hanteren van zware objecten (bijv. deuren) kan leiden tot verlies van evenwicht en ernstig letsel. Zorg er altijd voor dat u het

object stevig vasthoudt en in evenwicht bent voordat u het object verplaatst. Draag altijd veiligheidsschoenen bij het tillen van zware objecten.

Als lichaamsdelen (zoals haar en vingers) vast komen te zitten in bewegende onderdelen, kan dit beknelling en ernstig letsel veroorzaken. Steek uw vingers niet in onderdelen die kunnen bewegen en verwijder of omsluit altijd alles van uw lichaam dat vast kan komen te zitten in een bewegend onderdeel.

Deuren sluiten met uw hand aan het uiteinde van de deur kan ertoe leiden dat uw hand of vingers tussen de deur en andere vaste objecten (bijv. een andere deur, lijstwerk) bekneld raken, wat ernstig letsel kan veroorzaken. Gebruik altijd de deurkruk om de deur te sluiten.

Gebruiksverklaring

Het gebruik van buitensporig geweld bij het openen en sluiten van de deur(en) kan leiden tot: schade aan de hardware. Houd altijd de hendel vast om de door(s).

Benodigde gereedschappen

Snelheid Vierkant	Potlood	PhillipsSchroevendraaier	Plakband
Moersleutel	Niveau	Oefening	ÿ19/32" boor
ÿ29/64" boor	ÿ7/32" boor	ÿ3/16" boor

Productassemblage

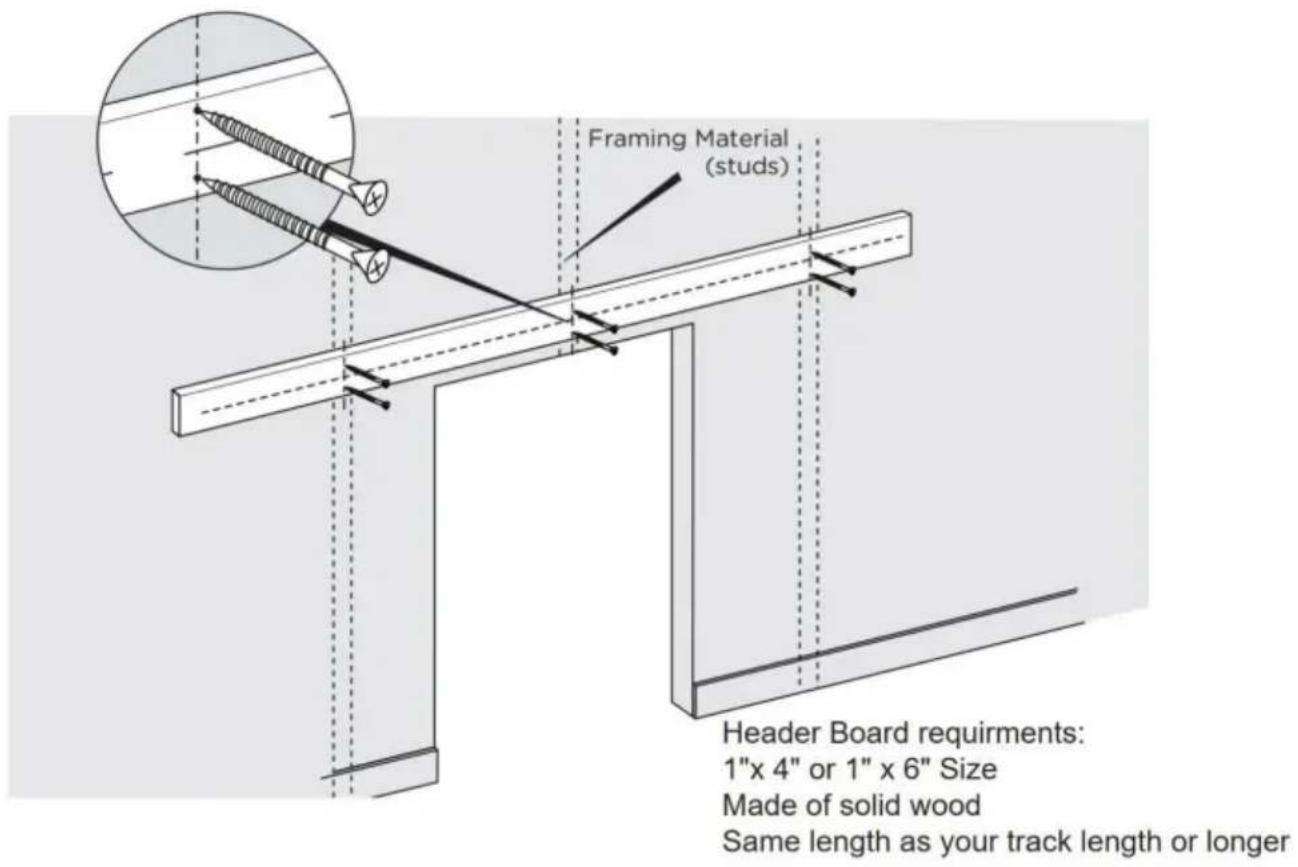

Het is erg belangrijk om te bepalen of u een header moet installeren

Controleer het bord voordat u de rails installeert.

Als u de volgende situaties tegenkomt, raden wij u ten zeerste aan om een

kopbord (Deze situaties kunnen omvatten, maar zijn niet beperkt tot): • er is een

deuropening (zoals een deurkozijn of een plint) • de muur is geen betonnen

muur, zoals gipsplaat of een ander type muur

Let op: Kopbord en de schroeven om het kopbord te installeren zijn niet inbegrepen. inbegrepen. Je kunt ze online of offline kopen.

Stap 1

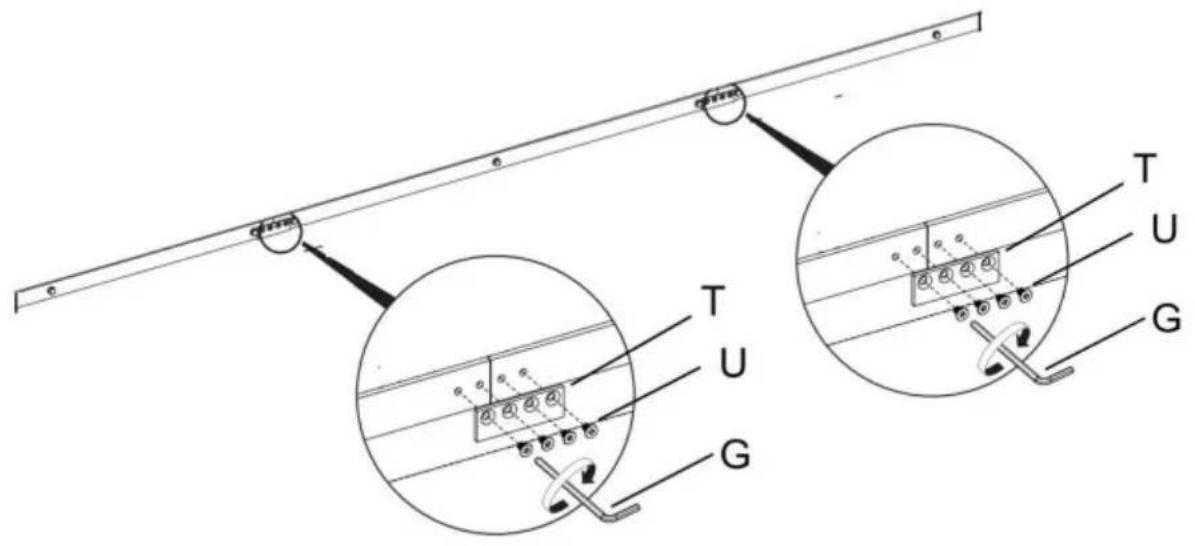

1.1. Draai schroef U vast met inbussleutel G om verbindingsband T aan drie rails te bevestigen; Voltooi de verbinding van de geleiderail. Deze installatiemethode is geschikt voor de geleiderail van het model 36IN-3D-3K en 40IN-3D-3K

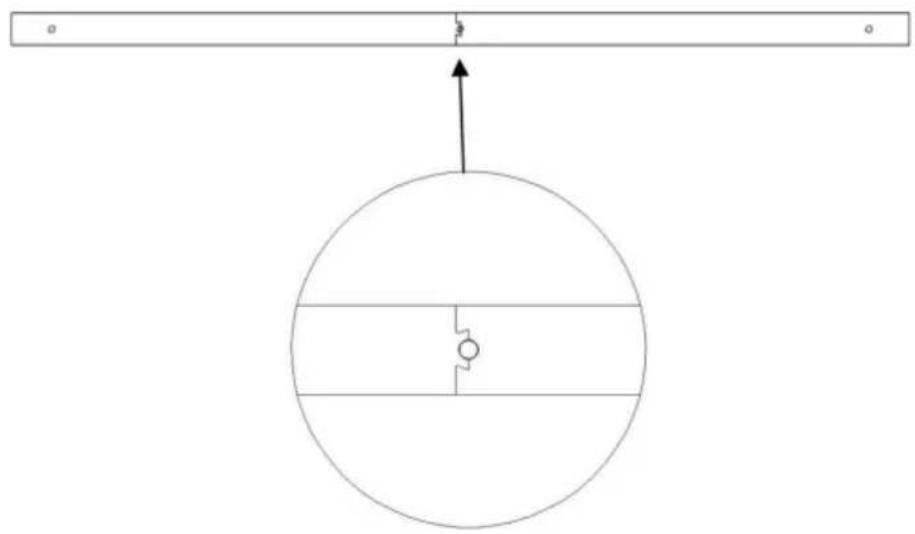

1.2.De rail van het model 52IN-2D-3K is een 2-segmentsrail die door middel van een kroonblad wordt gesplitst vorm.

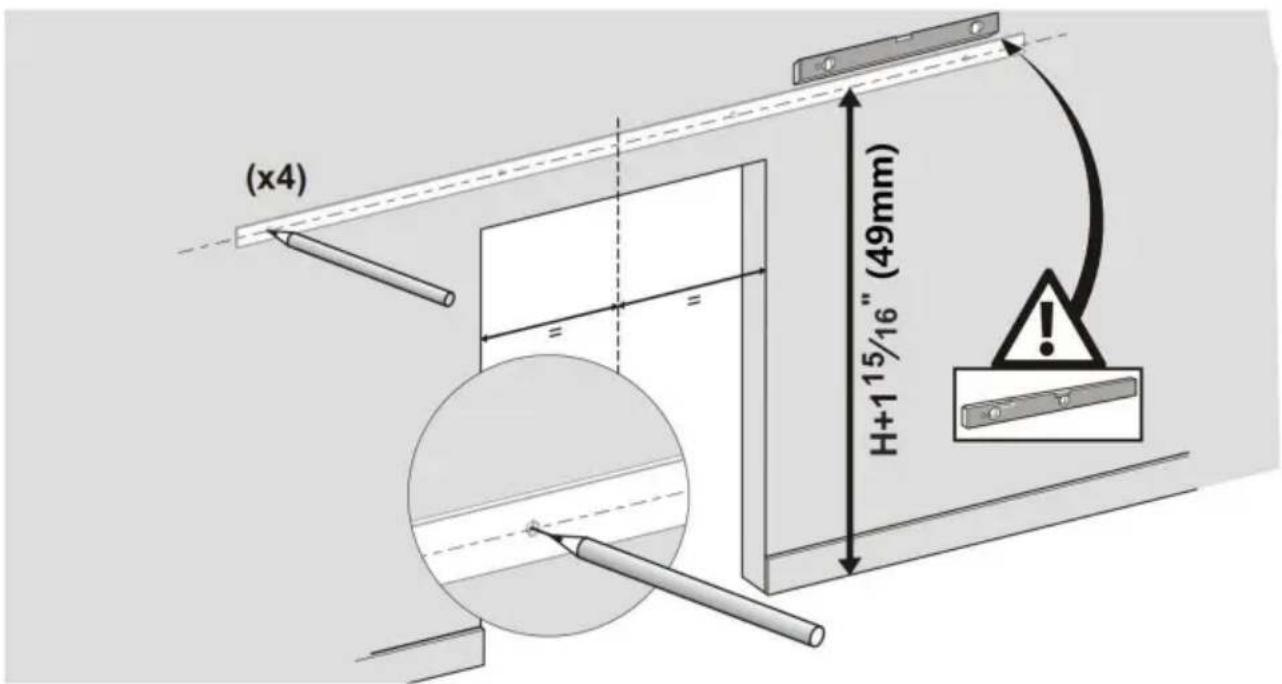

1.3. Gebruik een waterpas en een meetlint om de middellijn van de baan te markeren. weergegeven in het productselectiediagram is de hoogte van de deur H in de foto hierboven, de hoogte van de middellijn (gemeten vanaf de vloer) is de hoogte van uw deur PLUS 115/16".
1.4. Plaats de rail op zijn plaats met behulp van de gemarkeerde middellijn, zorg ervoor dat deze waterpas is en gebruik de rail als sjabloon om de locatie van de montagegaten voor de rail te markeren. spoor met een potlood. U kunt ook de spoorgrootte raadplegen om de positie te markeren van de railgaten.

Zie onderstaande installatietip.

Wij raden aan dat het midden van het spoor zich in het midden van de muuropening bevin

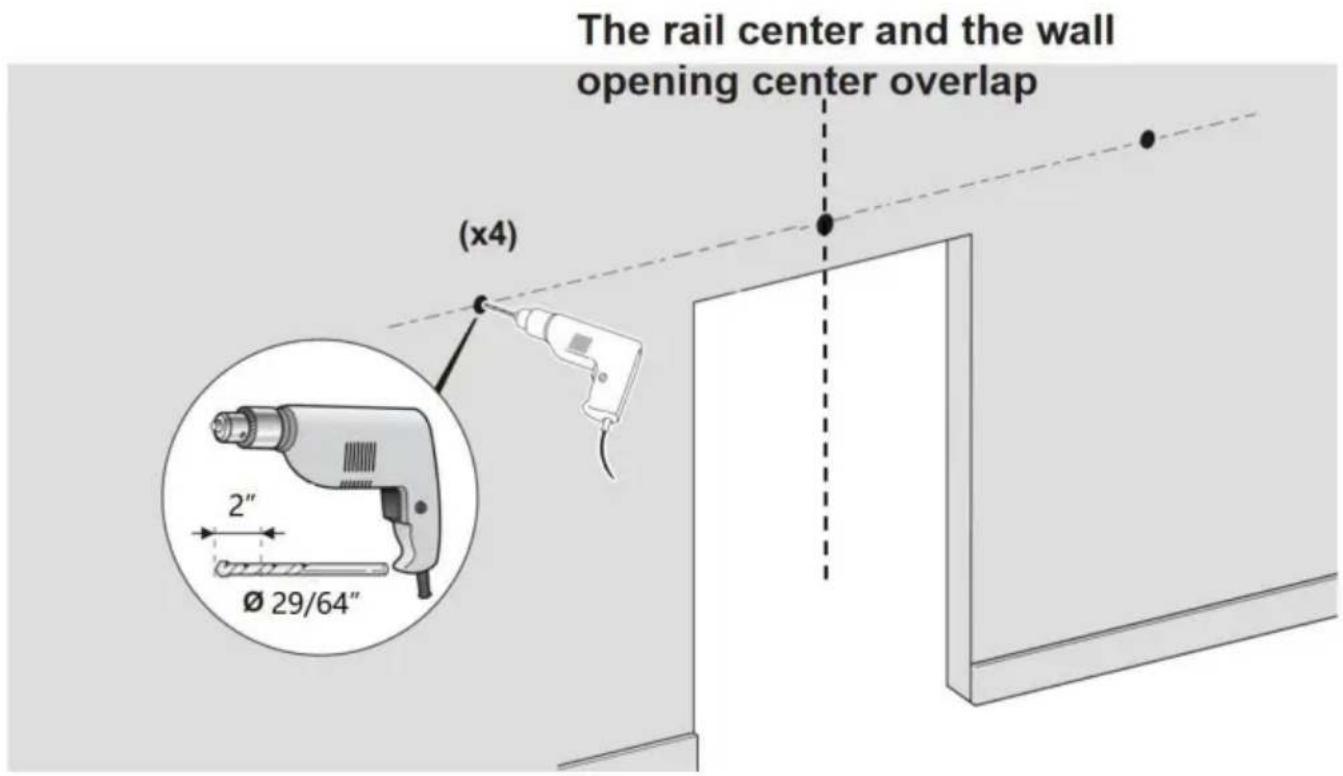

Stap 2:

2.1. Gebruik een boorgat van ÿ29/64" op de gemarkeerde positie, 2 inch diep;

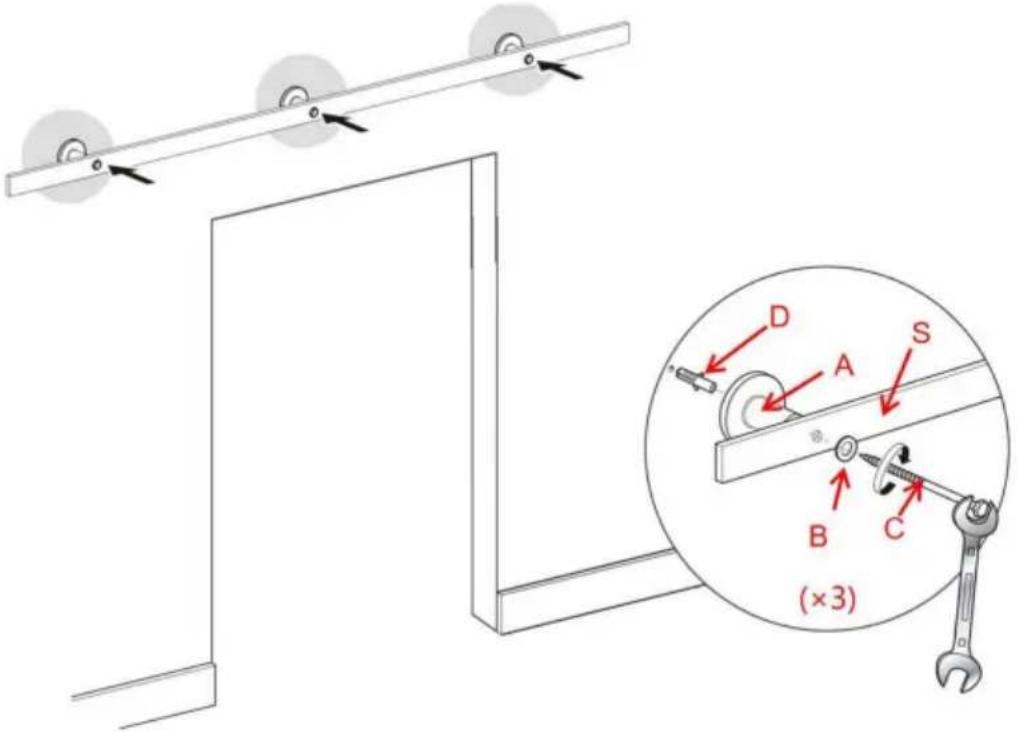

Stap 3: De geleiderail installeren

3.1. Installeer eerst de kunststof expansiebout D in de gaten in de betonnen muur. Gebruik vervolgens schroef P door de ringen B, rail S en muurafstandhouder A en vergrendel ten slotte de kunststof expansiebout D.

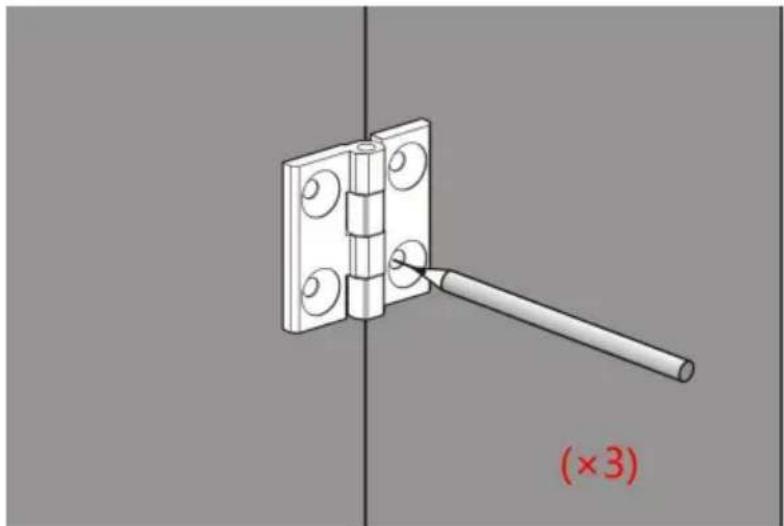

4.1. Eerst de deur in elkaar zetten, met het L-gat van de Bi-Fold Door Butt Hinges in deur om de positie van de schroef te bepalen en te markeren, en ten slotte met een boorgat van 3/16" en een gatdiepte van 1inch.

4.2.Schroef M bevestigt de vouwdeurscharnieren L aan de deur. Voltooi de montage var de deur.

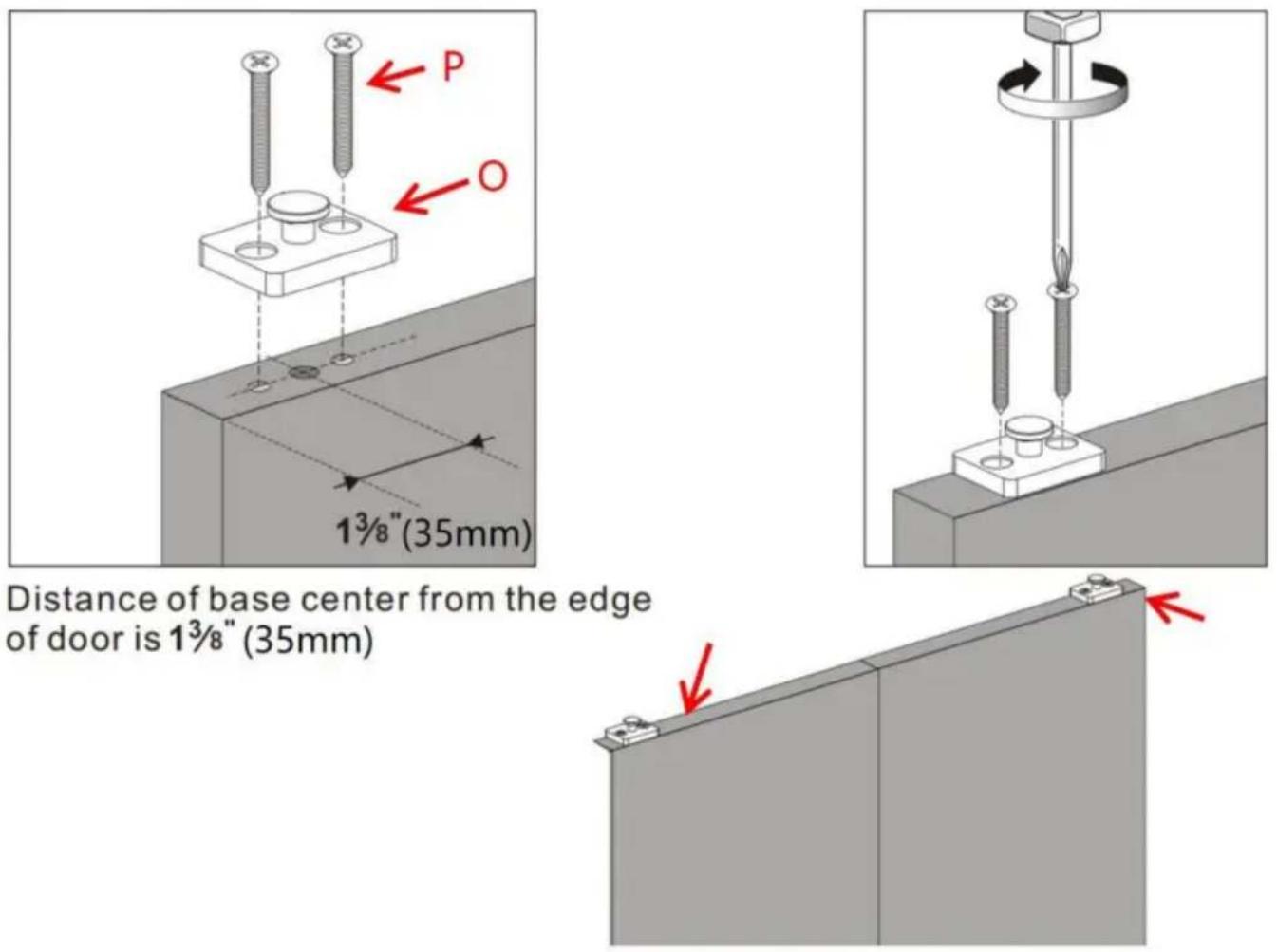

Gebruik schroef P om 2 draaibare rollerbases O op de bovenkant van de deur te monteren. Het midden van de draaibare rollerbase O bevindt zich op 35 mm van de rand van de deur.

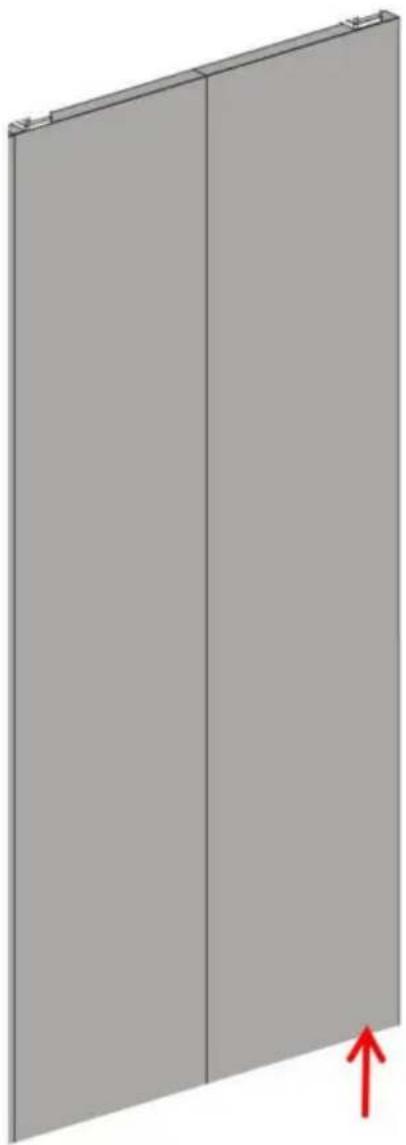

Stap 6

6.1. Boor gaten met een diepte van 23 mm aan de zijkant van de deur met een boor van ÿ19/32". Het midden van het gat bevindt zich op 35 mm afstand van de deurrand. 6.2. Vul huls I in het gat.

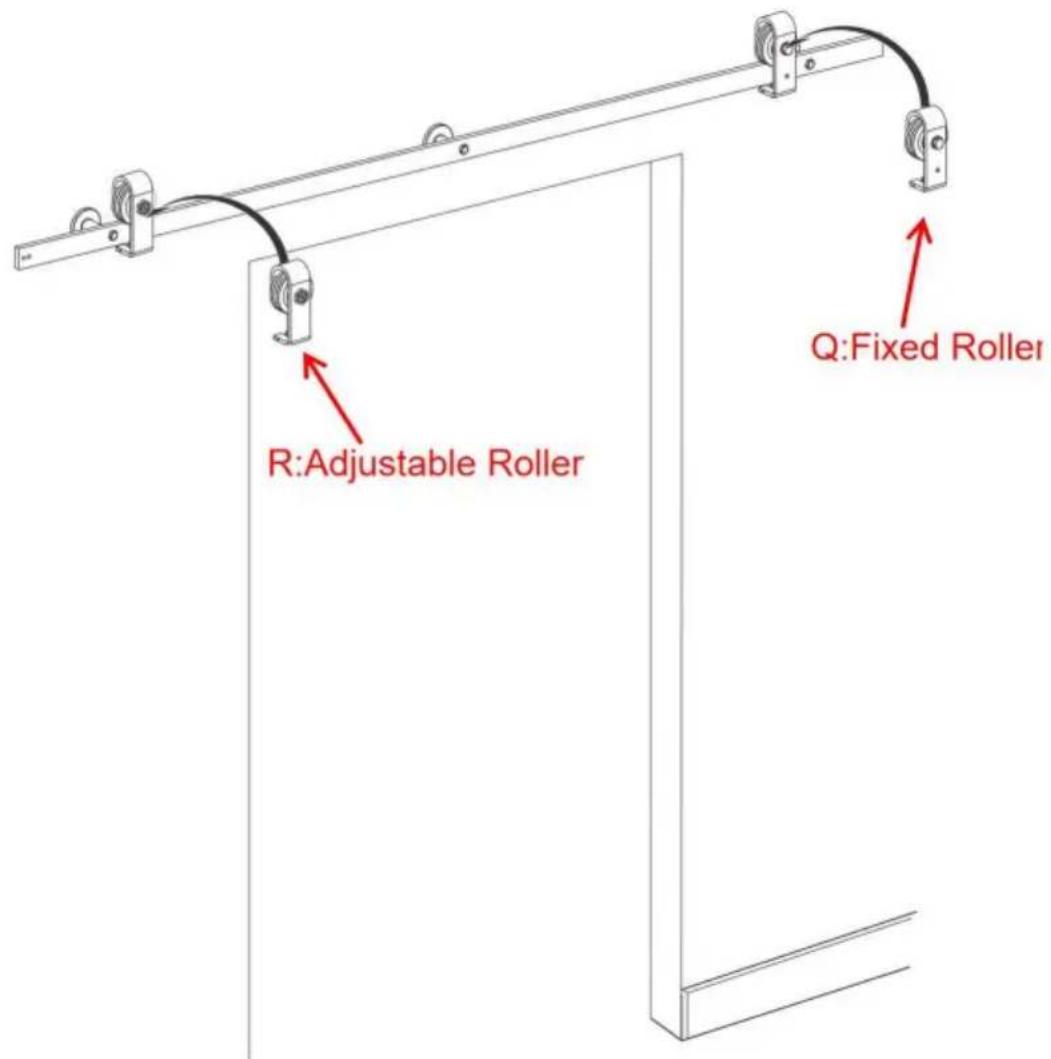

7.1. Hang de vaste rol Q en de verstelbare rol R aan de rail.

Stap 8

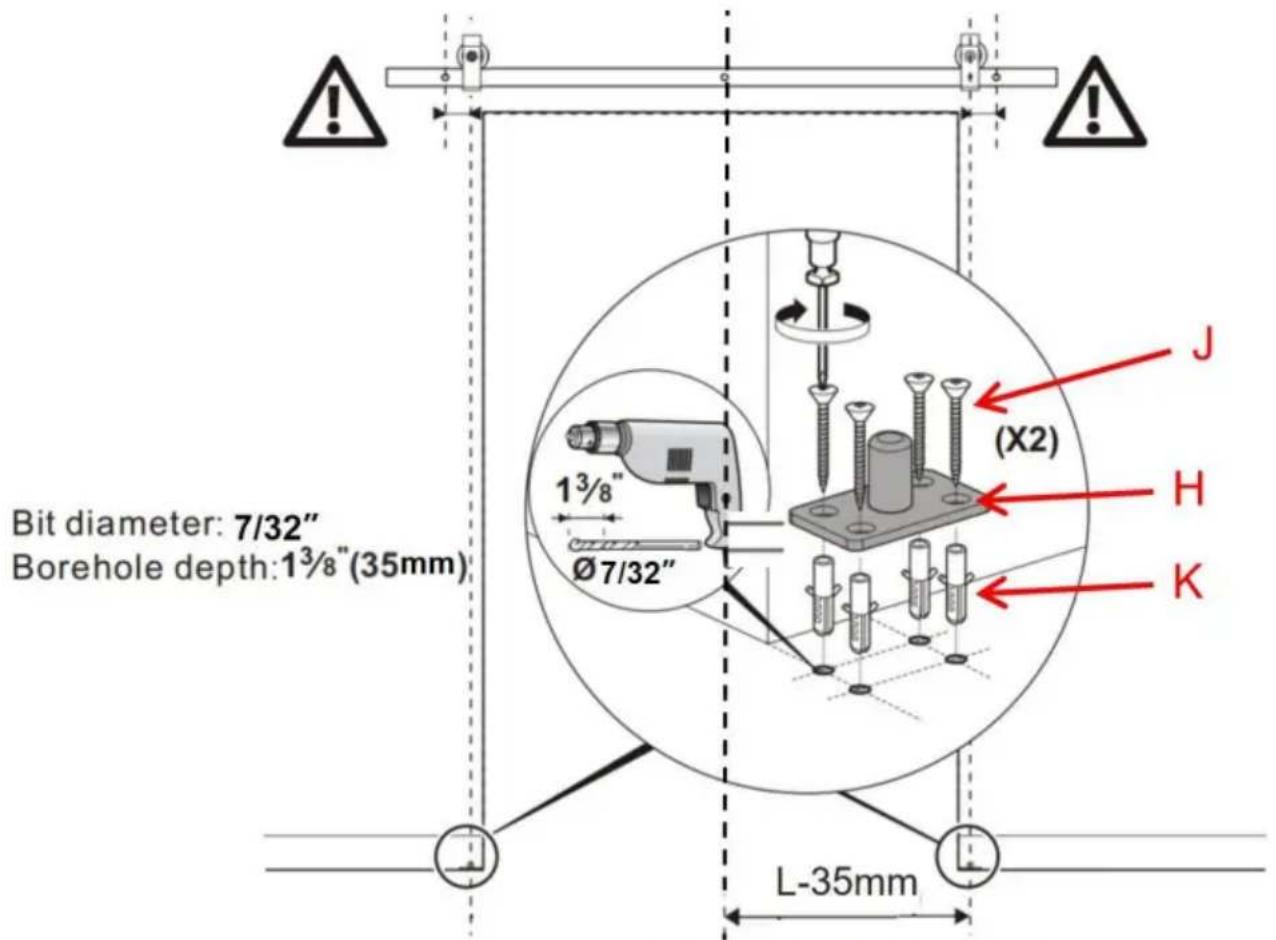

8.1. Onderste draaiplaat H installeren; Uitgaande van de breedte van een enkele deur van L; is de afstand tussen de onderste draaiplaat H en de centrale as van de muuropening L-35 mm; is de afstand van het midden van de onderste draaiplaat H tot de muur 47,6 mm;

boven de grond gemarkeerd met het doorlopende gat van de onderste draaiplaat H; boor gaten met een diepte van 35 mm in de markering met een boor van y7/32";

plaats vervolgens de kunststof expansiebout k in de gaten.

8.3. Bevestig de onderste draaiplaat H aan de vloer met behulp van een schroef J.

8.4.De afstand tussen het midden van vaste rol Q en het buitenste gat van de baan is niet minder dan 30 mm

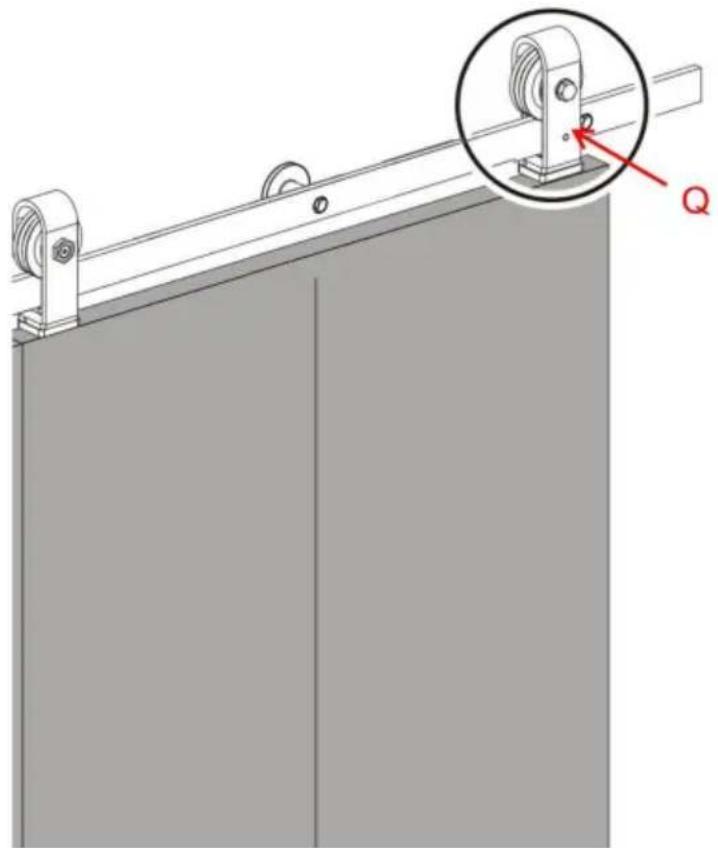

9.1. Draai de stelschroef aan de zijkant van de vaste rol Q los.

9.2. Plaats de deur op de huls I; plaats de draaiende basis O van de rol aan de bovenkant van de deur in verbinding met de vaste rol. 9.3.

Draai de stelschroeven vast om de vaste rol aan de draaiende basis O van de rol te vergrendelen.

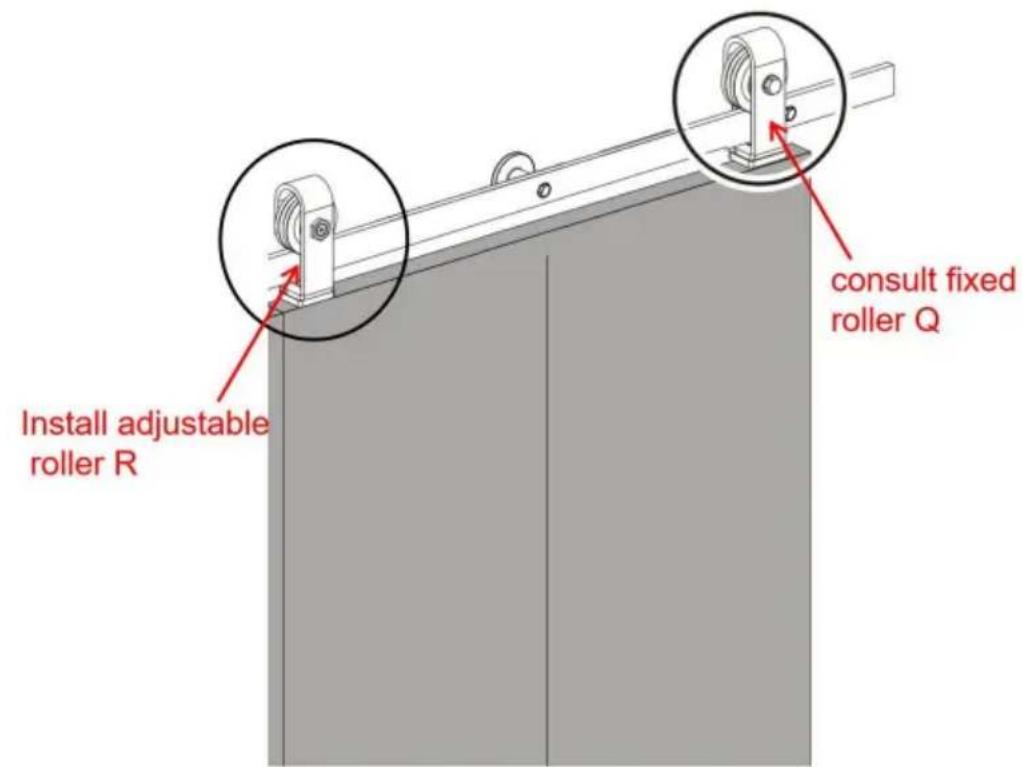

10.1. Raadpleeg stap 9, installeer de verstelbare rol R volgens de installatiemethode vaste rol Q.
10.2. Raadpleeg de onderstaande aanwijzingen, Pas de hoogte van de verstelbare rol R aa naar een geschikte positie. Zorg dat de linker- en rechterdeur op dezelfde hoogte zijn.

De hoogte van de deur kan ongeveer 5 mm worden aangepast

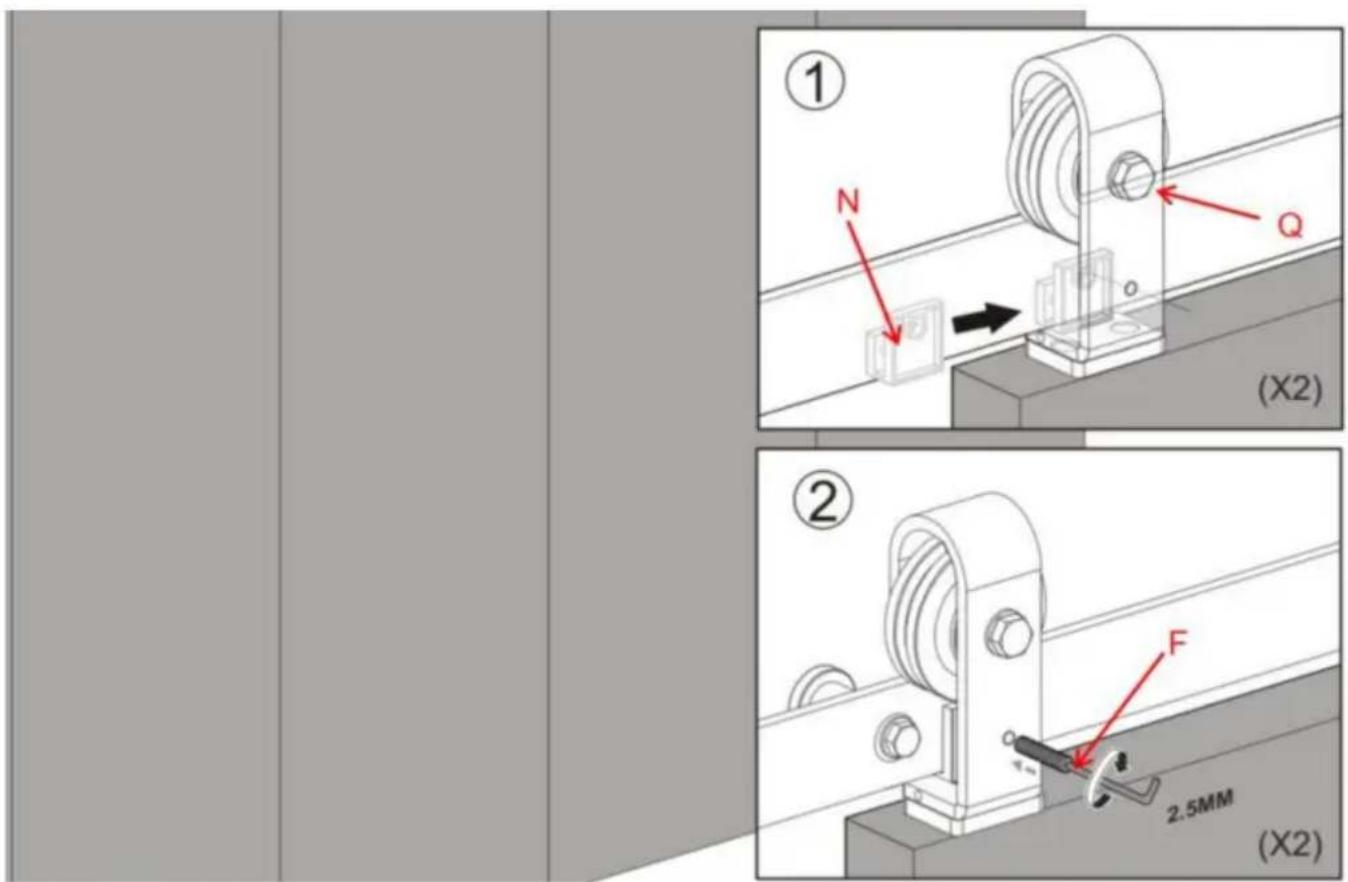

11.1. Schuif de vaste rolvergrendelingsbeugel N op de rail achter de stelschroef bevindt zich aan de voorzijde van de vaste rol Q.
11.2. Gebruik de meegeleverde inbussleutel F om de stelschroeven aan de achterkant vast te draaie van de vaste rolvergrendelingsbeugel N.
11.3. Vergrendel de vaste rol Q op de rail door de lange stelschroef vast te draaien door de vaste rolbandvergrendelingsbeugel en in de rail. 11.4. Draai de zeskantmoer op deze stelschroef vast.
