Produkttyp	Schiebetür-Beschlagset für klappbare Scheunentür
Marke	Vevor
Modell	36IN-3D-3K
Anzahl der Türen	2
Schienenlänge	36 Zoll (914 mm)
Maximale Türbreite	16 Zoll (406 mm)
Kompatible Türstärke	1,375 bis 1,75 Zoll (34,9 bis 44,5 mm)
Empfohlener Abstand Schiene-Boden	Türhöhe + 49 mm
Abstand Türunterkante-Boden	10 mm
Abstand Tür-Decke	6 Zoll (152 mm)
Schienenmaterial	Stahl
Lieferumfang	Schiene, Rollen, Scharniere, Platten, Abstandshalter, Schrauben, Inbusschlüssel
Montageart	An der Wand (mit mitgelieferten Dübeln)
Höhenverstellung	Ja, über verstellbare Rolle (ca. 5 mm)
Pflege und Reinigung	Mit einem trockenen Tuch reinigen, regelmäßig die Schrauben festziehen
Sicherheitshinweise	Bei der Montage Handschuhe und Schutzbrille tragen; nicht verwenden, wenn Teile locker oder beschädigt sind; Kinder fernhalten
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Vevor-Support (www.vevor.com/support) für Ersatzteile
Garantie	Technische Unterstützung und elektronische Garantieurkunde auf der Vevor-Website verfügbar

Häufig gestellte Fragen - 36IN-3D-3K Vevor

Was ist die maximale Türhöhe, die dieses Set unterstützt?

Die Türhöhe ist durch das Set nicht begrenzt, aber Sie müssen einen Abstand von mindestens 6 Zoll (152 mm) zwischen der Tür Oberkante und der Decke einplanen. Der empfohlene Abstand Schiene-Boden beträgt Türhöhe + 49 mm.

Kann ich dieses Set an einer Gipskartonwand installieren?

Es wird dringend empfohlen, ein Kopfbrett (nicht im Lieferumfang enthalten) zu verwenden, wenn die Wand nicht aus Beton ist. Das Set ist für die Befestigung in Beton ausgelegt; bei anderen Wandarten müssen Sie die Befestigung mit geeigneten Dübeln verstärken.

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen eine Wasserwaage, ein Maßband, einen Bleistift, einen Kreuzschlitzschraubendreher, Inbusschlüssel (mitgeliefert: 2 mm, 2,5 mm, 4 mm), eine Bohrmaschine mit Bohrern 19/32\", 29/64\", 7/32\" und 3/16\", sowie einen Hammer und Sicherheitshandschuhe.

Wie stelle ich die Türhöhe ein?

Verwenden Sie die verstellbare Rolle (Teil R). Lösen Sie die Einstellschraube an der Seite der Rolle, setzen Sie die Tür ein, dann schrauben Sie sie fest, um zu arretieren. Sie können die Höhe um ca. 5 mm einstellen, um die beiden Türen zu nivellieren.

Sind die Türpaneele im Kit enthalten?

Nein, das Kit enthält nur die Beschläge. Sie müssen die Türpaneele separat kaufen. Die Maße müssen die in der Anleitung angegebenen Grenzen einhalten.

Wie pflege ich das Schienensystem?

Reinigen Sie die Schiene regelmäßig mit einem trockenen Tuch, um Staub zu entfernen. Überprüfen Sie, ob alle Schrauben fest angezogen sind. Schmieren Sie die Schiene nicht; überschüssiges Schmiermittel kann Schmutz anziehen.

Kann ich dieses Kit für eine einzelne (nicht klappbare) Tür verwenden?

Dieses Kit ist für eine zweiflügelige Klapptür ausgelegt. Für eine einfache Schiebetür sehen Sie sich ein anderes Modell von Vevor an.

Was ist die maximale Tragfähigkeit des Systems?

Die Tragfähigkeit ist nicht explizit angegeben, aber das Kit ist für Standard-Holztüren ausgelegt. Bei schweren Türen (über 30 kg) empfehlen wir, den technischen Support zu konsultieren.

Wie installiere ich die Schiene, wenn meine Wand nicht vollkommen waagerecht ist?

Verwenden Sie eine Wasserwaage, um eine Referenzlinie zu zeichnen. Wenn die Wand leicht uneben ist, können Sie Unterlegscheiben (nicht im Lieferumfang enthalten) verwenden, um die Position der Schiene vor dem endgültigen Befestigen anzupassen.

Wo finde ich Ersatzteile oder Unterstützung?

Besuchen Sie die Website www.vevor.com/support. Dort finden Sie technischen Support und die elektronische Garantieurkunde. Für Ersatzteile kontaktieren Sie den Kundendienst über diese Website.

BEDIENUNGSANLEITUNG 36IN-3D-3K Vevor

Technischer Support und E-Garantie-Zertifikat

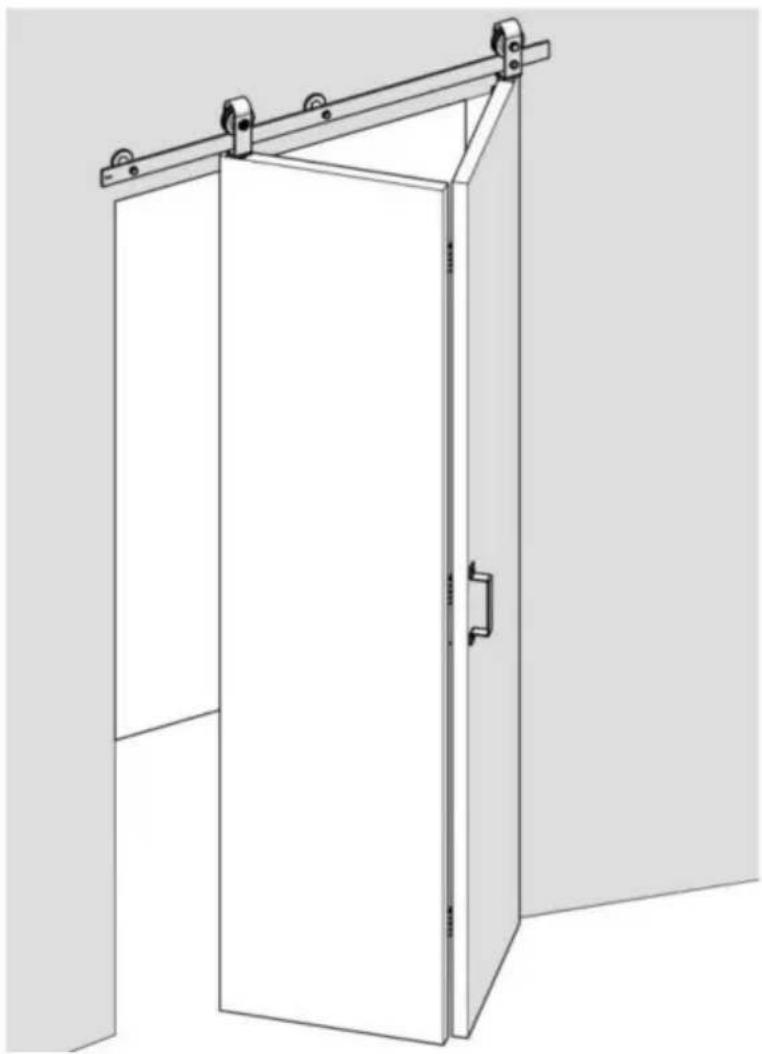

Faltbare Schiebetür im Scheunenstil Hardware-Kit

Modell: 36IN-3D-3K/40IN-3D-3K/52IN-2D-3K

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen.

Vorsichtsmaßnahmen bei der Montage

1. Nur gemäß dieser Anleitung zusammenbauen. Unsachgemäßer Zusammenbau kann Gefahren schaffen.
2. Tragen Sie ANSI-zugelassene Schutzbrillen und schwere Arbeitshandschuhe während der Montage.
3. Halten Sie den Montagebereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
5. Nicht zusammenbauen, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Produktfunktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte.
7. Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie auf den Seiten im Montagediagramm dieses Handbuchs. Packen Sie alle Teile aus und trennen Sie sie in einem sauberen Arbeitsbereich.
8. Aus Sicherheitsgründen wird empfohlen, diese Hardware von 2 Personen installieren zu lassen.
9. Produkte außerhalb der Reichweite von Kindern und Haustieren installieren.

Vorsichtsmaßnahmen treffen.

1. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Artikel zu spielen.
2. Nur bestimmungsgemäß verwenden.
3. Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose oder beschädigt sind.

BEWAHREN SIE DIESE ANWEISUNGEN AUF.

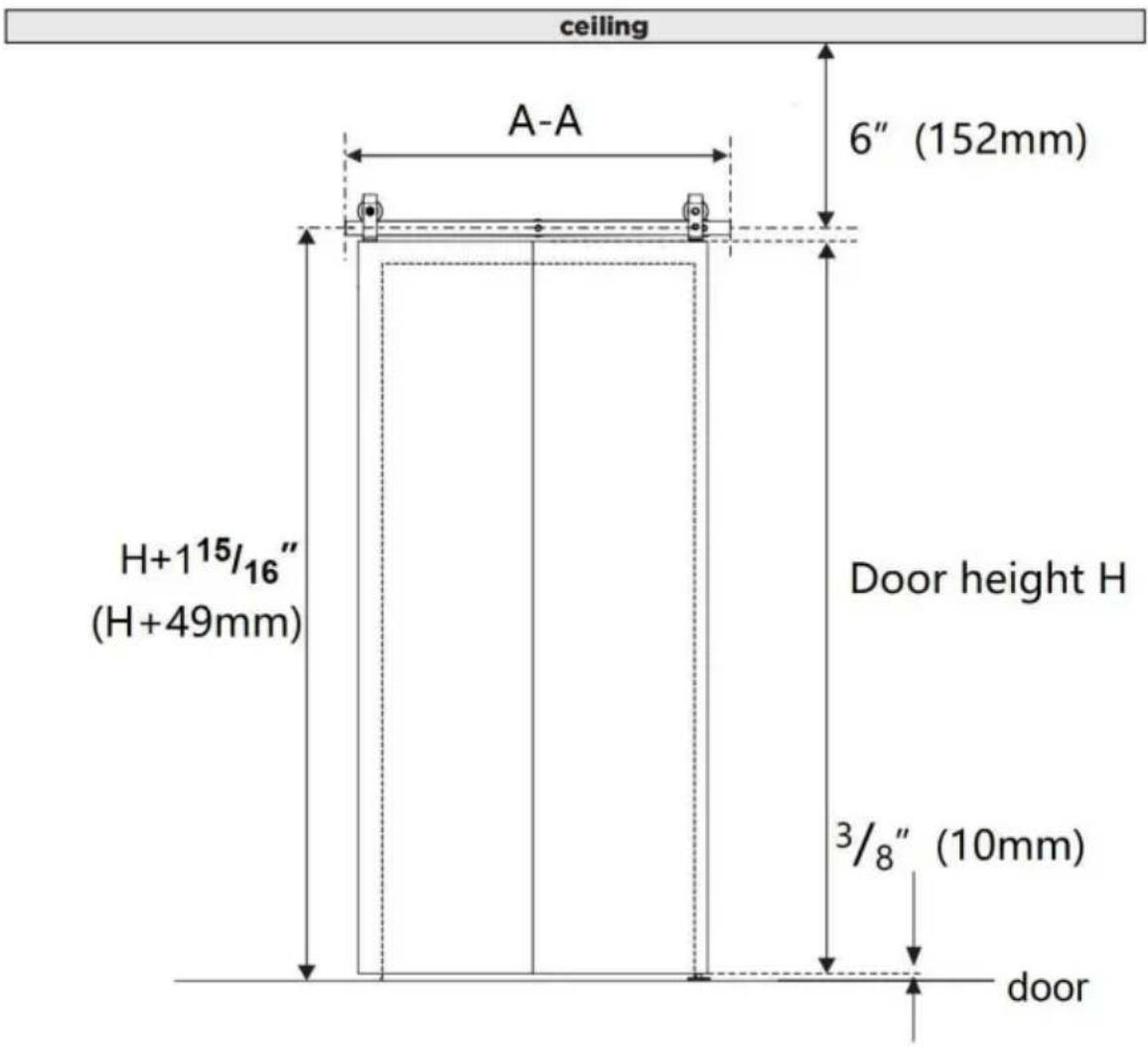

Produkteignung.

Modell	36ZOLL-3D-3K	40ZOLL-3D-3K	52ZOLL-2D-3K
Schienenlänge AA	36 Zoll(914 mm)	40 Zoll(1016 mm)	52 Zoll(1320 mm)
Türbreite y18 Zoll y24 Zoll y16 Zoll
Türdicke	1,375 bis 1,75 Zoll (34,92–44,45 mm)
Türhöhe	H (je nach Benutzer)
Abstand der Schiene vom Boden	H+49mm
Abstand am unteren Ende des Tür vom Boden	10 mm
Abstand zwischen Tür oben und an der Decke	6 Zoll (152 mm)
Anzahl Türen	2 Stück

Die Box enthält keine Türpaneele und andere Holzquadrate, die einen zusätzlichen Kauf erfordern.

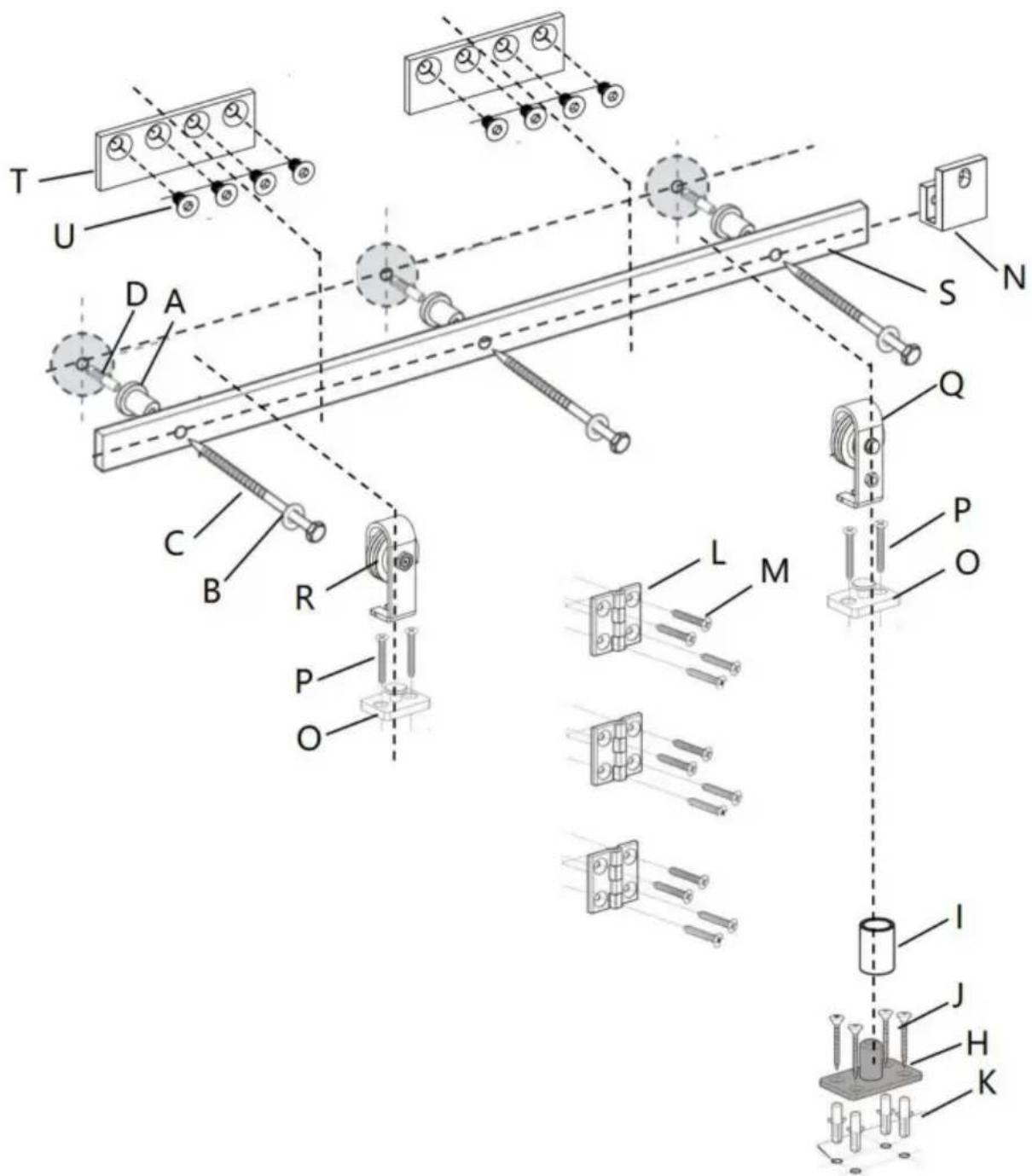

Produktzerlegungsdiagramm.

Gleiche Teile verschiedener Modelle
A:WandAbstandshalter × 3 Stück	B: Unterlegscheiben × 3 Stück	C: M8 × 90 mmPlastikTippenSchraube × 3 Stück	D:ÿ12×50 Kunststoff-Spreizbolzen× 3 Stück
E: 2 mm SechskantSchlüssel × 1 Stück	F 2,5 mm SechskantSchlüssel × 1 Stück	G: 4 mm SechskantSchlüssel × 1 Stück	H: Unterer DrehpunktPlatte × 1 Stück
[IHWTA]I: Ärmel × 1 Stück	J:M4×30Senkkopf-Blechschraube× 4 Stück	K:ÿ6×30PlastikSpreizbolzen× 4 Stück	L: FalttürHinternScharniere × 3 Stück
M:M6×25SenkkopfBlechschraubemit Kopf × 12 Stück	N:Feste RolleSchlosshalterung × 1 Stück	O: WalzeDrehenBasis × 2 Stück	P:M5×50SenkkopfBlechschraubemit Kopf × 4 Stück
F: BehobenRolle × 1 Stück	R: EinstellbarRolle × 1 Stück	S:Schienensatz 1Stk	V: VersiegelungStreifen × 1 Stück
Die Modelle 36IN-3D-3K und 40IN-3D-3K verfügen über diese Teile, sie sind jedoch in Modell 52IN-2D-3K nicht verfügbar
U:M6×10Bolzen × 8 Stück	T:VerbindungRiemen × 2 Stück

ACHTUNG.

Der falsche Umgang mit schweren Gegenständen (z. B. Türen) kann zu Gleichgewichtsverlust und schweren Verletzungen führen. Achten Sie immer darauf, dass Sie den Gegenstand sicher im Griff haben und das Gleichgewicht halten, bevor Sie ihn bewegen. Tragen Sie beim Heben schwerer Gegenstände immer Sicherheitsschuhe.

Wenn sich Körperteile (z. B. Haare, Finger) in beweglichen Teilen verfangen, kann dies zu Quetschungen und schweren Verletzungen führen. Stecken Sie Ihre Finger nicht in bewegliche Teile und legen Sie stets alle Gegenstände am Körper ab bzw. bewahren Sie sie auf, die sich in beweglichen Teilen verfangen könnten.

Wenn Sie beim Schließen einer Tür Ihre Hand am Ende der Tür haben, kann es passieren, dass Ihre Hand oder Ihre Finger zwischen der Tür und anderen festen Objekten (z. B. einer anderen Tür, einer Zierleiste) eingeklemmt werden, was zu schweren Verletzungen führen kann. Verwenden Sie zum Schließen der Tür immer den Türgriff.

Nutzungserklärung.

Übermäßiger Kraftaufwand beim Öffnen und Schließen der Tür(en) kann zu Beschädigung der Hardware führen. Halten Sie den Griff immer fest, um dies zu vermeiden.

Erforderliches Werkzeug

Geschwindigkeitsquadrat	Bleistift	PhillipsSchraubendreher	Band
Schlüssel	Ebene	Bohren	ÿ19/32" Bohrer
ÿ29/64" Bohrer	ÿ7/32" Bohrer	ÿ3/16" Bohrer

Produktmontage

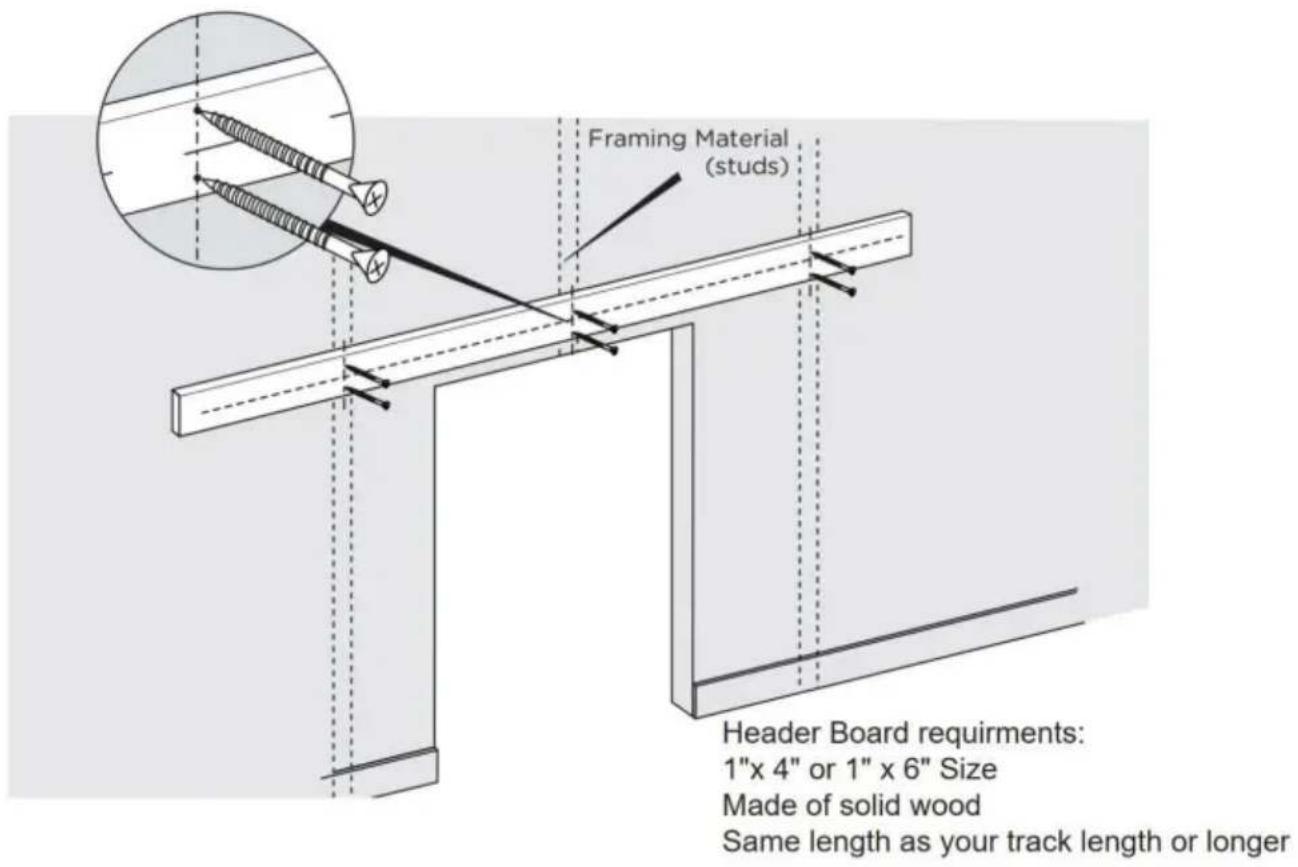

Es ist sehr wichtig zu bestimmen, ob Sie ein Kopfbrett installieren müssen,

bevor Sie die Schiene installieren.

Wenn Sie auf die folgenden Situationen stoßen, empfehlen wir Ihnen dringend die Verwendung eines Kopfbretts (Diese Situationen können Folgendes umfassen, sind aber nicht darauf beschränkt):

- Es gibt eine Türverkleidung (wie einen Türrahmen oder eine Fußleiste) • Die

Wand ist keine Betonwand, sondern eine Trockenbauwand oder eine andere Art von Wand.

Achtung: Die Kopfplatte und die Schrauben zur Befestigung der Kopfplatte sind nicht enthalten. Sie können sie online oder offline kaufen.

Schritt

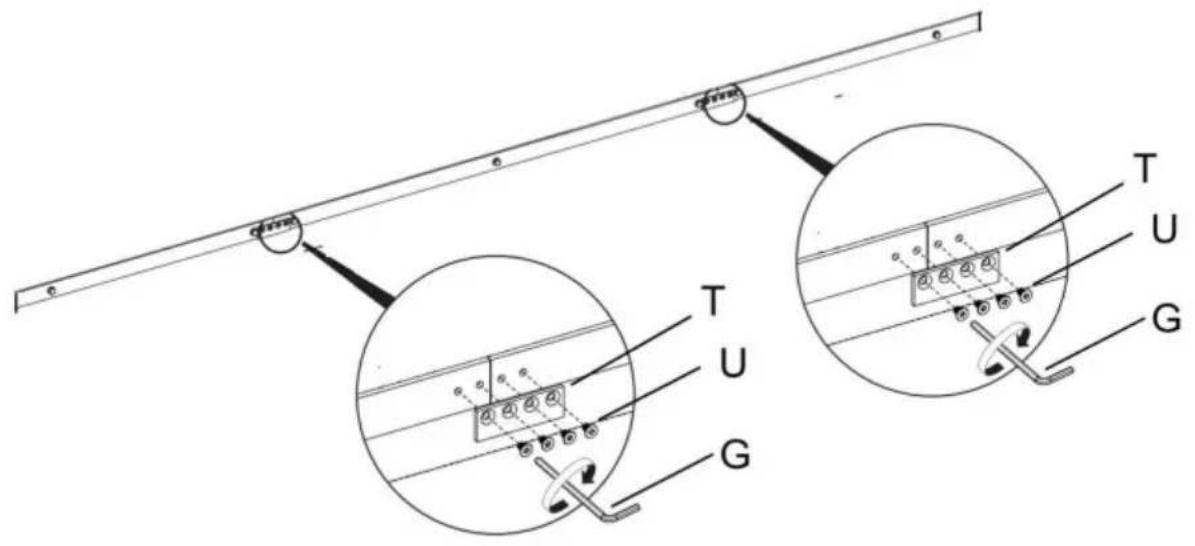

1.1. Ziehen Sie die Schraube U mit dem Inbusschlüssel G fest, um das Verbindungsband T mit den drei Schienen zu verbinden. Schließen Sie die Verbindung der Führungsschiene ab. Diese Installationsmethode ist für die Führungsschiene der Modelle 36IN-3D-3K und 40IN-3D-3K geeignet.

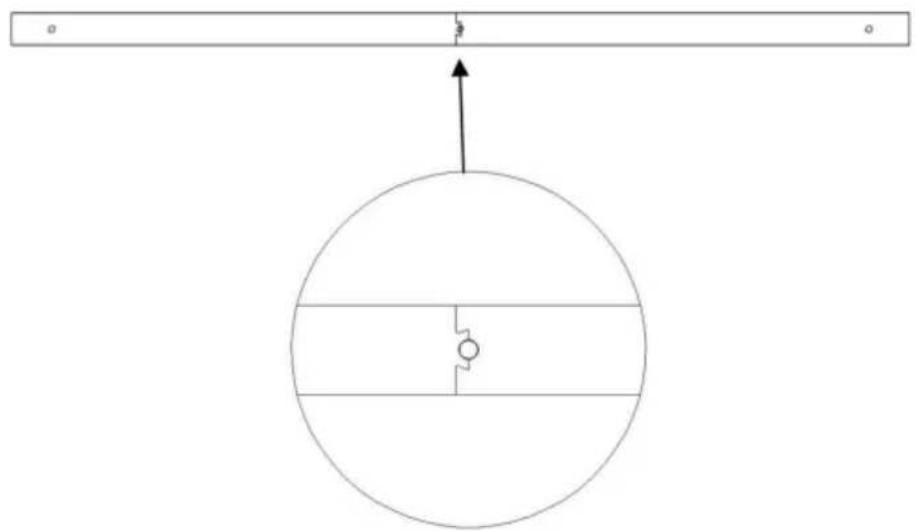

1.2. Die Schiene des Modells 52IN-2D-3K ist eine 2-Segment-Schiene, die durch Blütenblattform verbunden ist.

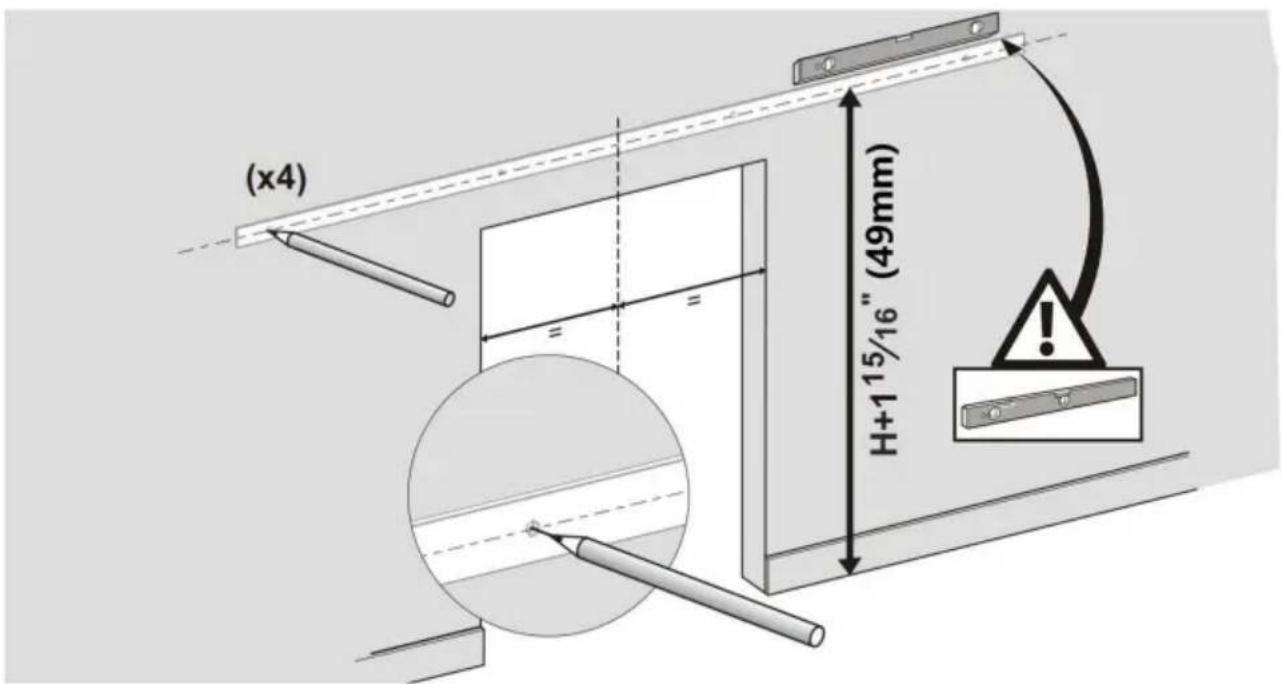

1.3. Markieren Sie mit einer Wasserwaage und einem Maßband die Mittellinie der Schiene. Im Produktauswahldiagramm ist die Türhöhe H im

Bild oben; die Höhe der Mittellinie (vom Boden aus gemessen) beträgt die Höhe Ihrer Tür PLUS 115/16".

1.4. Positionieren Sie die Schiene an der markierten Mittellinie, stellen Sie sicher, dass sie waagerecht ist, und verwenden Sie die Schiene als Vorlage, um die Position der Befestigungslöcher für die Spur mit einem Bleistift zu markieren. Sie können auch die Spurgröße verwenden, um die Position der Schienenlöcher zu markieren.

Siehe Installationstipp unten.

Wir empfehlen, dass sich die Schienenmitte in der Mitte der Wandöffnung befindet.

Schritt 2:

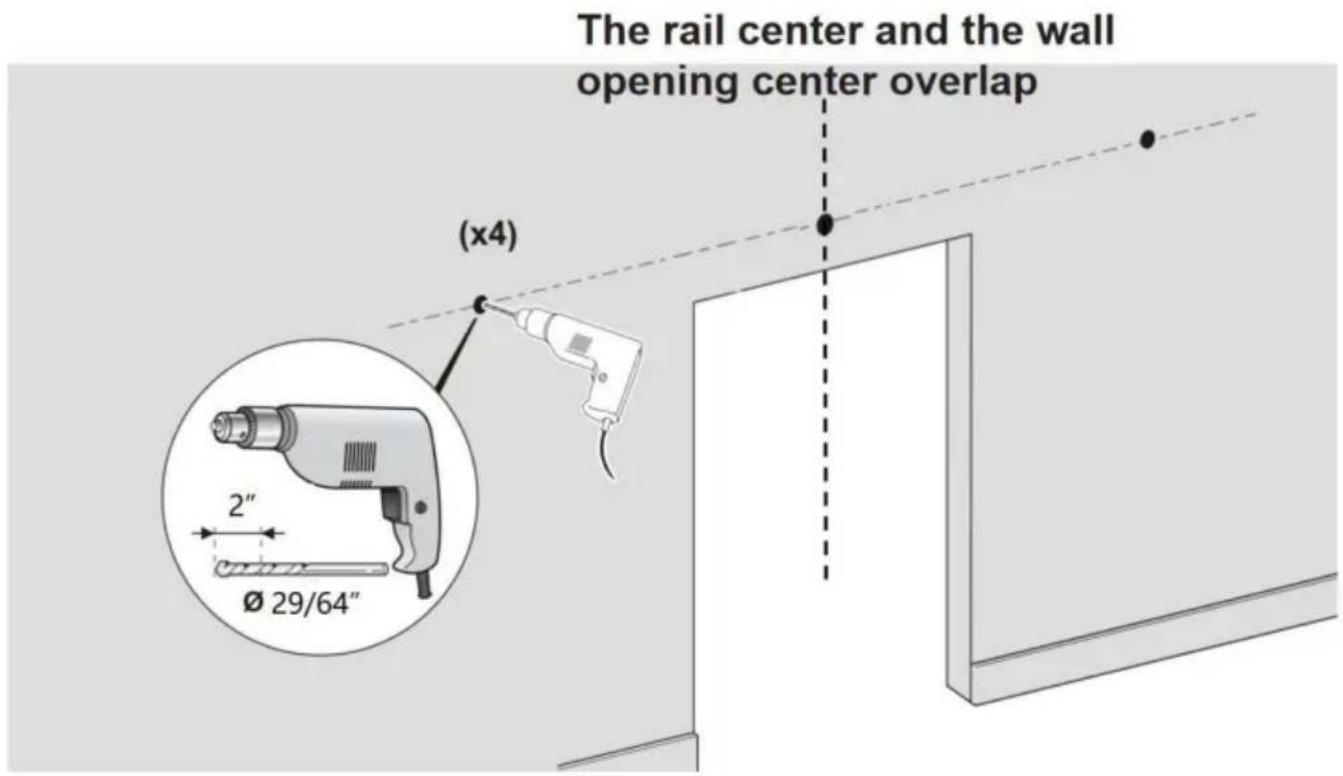

2.1. Bohren Sie an der markierten Stelle ein 29/64''-Bohrloch mit einer Tiefe von 2 Zoll.

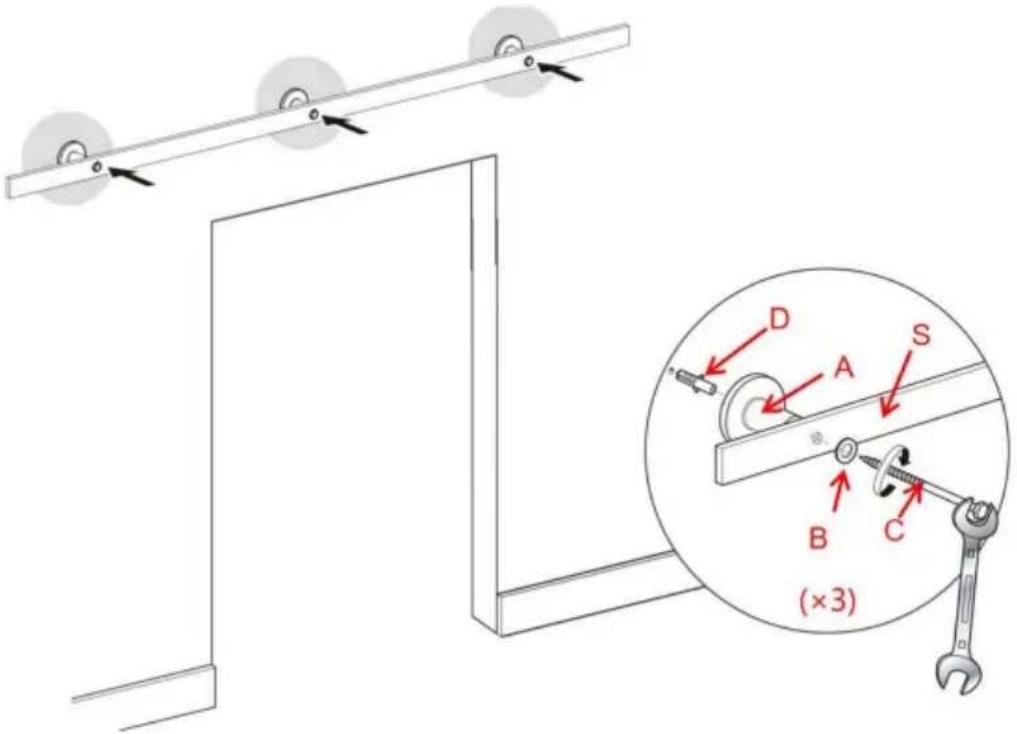

Schritt 3: Führungsschiene

installieren 3.1. Zuerst den Kunststoff-Spreizbolzen D in den Löchern an der Betonwand installieren, dann Schraube P durch die Unterlegscheiben B, Schiene S und Wandabstandshalter A führen und schließlich den Kunststoff-Spreizbolzen D verriegeln.

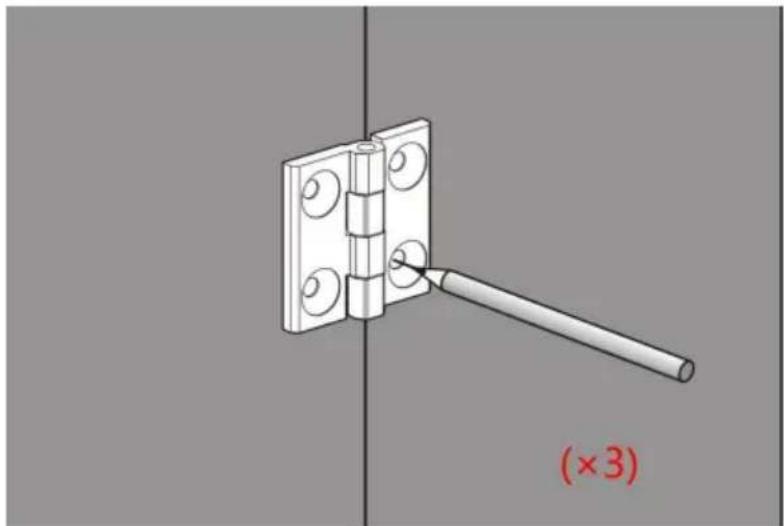

4 4.1. Zuerst die Tür zusammenfügen, mit dem L-Loch der Falttürscharniere in der Tür die Position der Schraube bestimmen und markieren und abschließend ein 3/16"-Bohrloch mit einer Lochtiefe von 1 Zoll bohren.

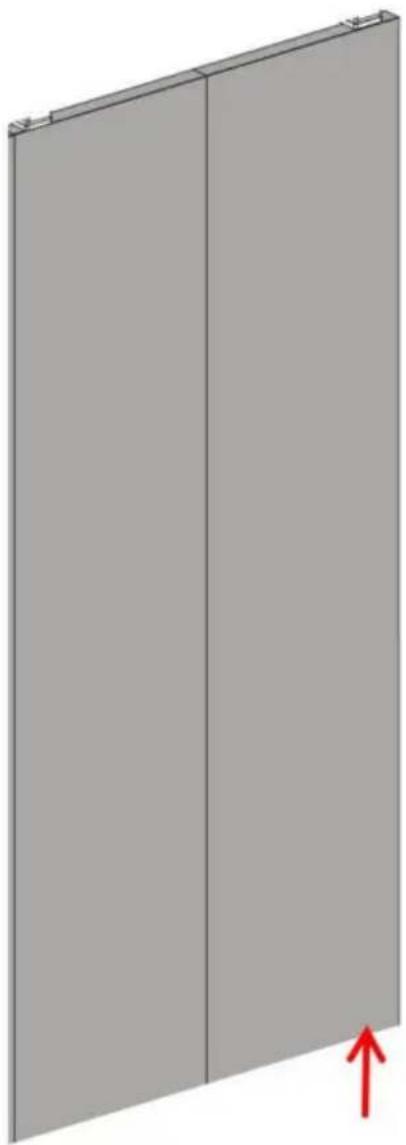

4.2. Schraube M hält die Falttürscharniere L an der Tür. Schließen Sie die Montage der Tür ab.

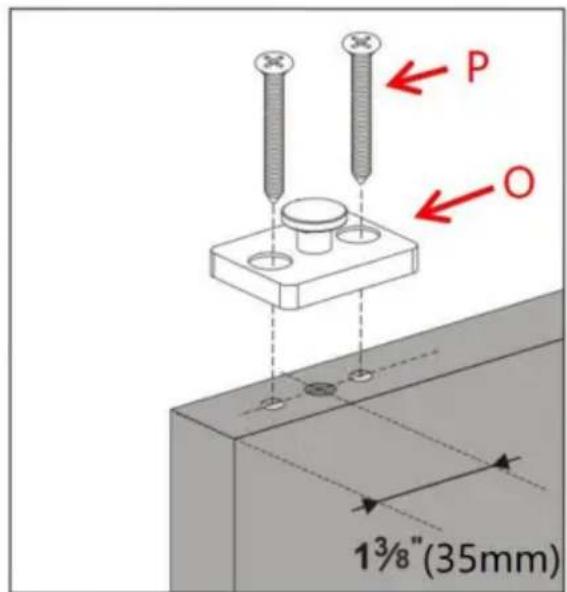

5 : Montieren Sie mit der Schraube P zwei rotierende Rollensockel O oben auf der Tür.

Die Mitte der rotierenden Rollensockel O befindet sich 35 mm vom Rand der Tür entfernt.

6: 6.1. Bohren Sie mit einem 19/32"-Bohrer 23 mm tiefe Löcher in die Seite der Tür; die Mitte des Lochs befindet sich 35 mm von der Türkante entfernt; 6.2.

Füllen Sie Hülse I in das Loch;

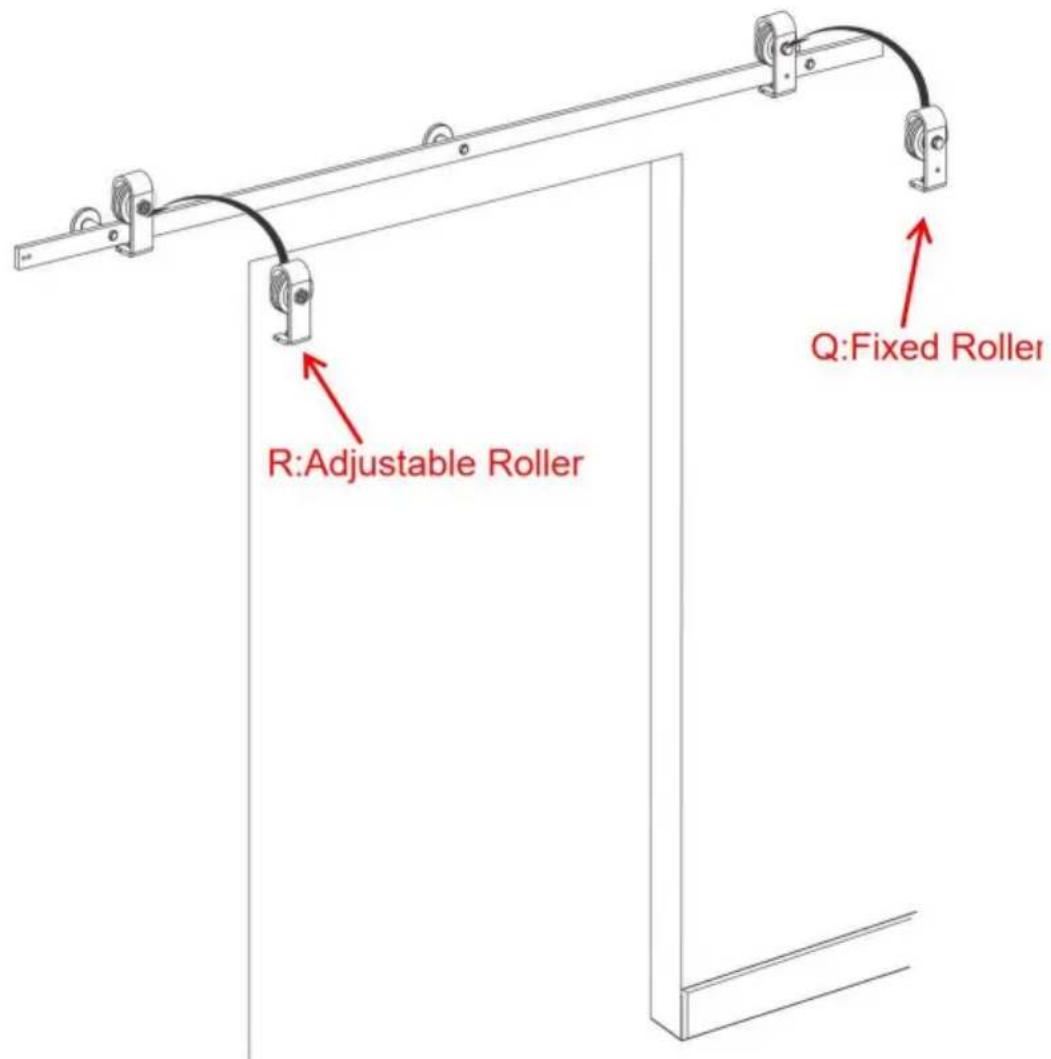

7: 7.1. Hängen Sie die feste Rolle Q und die verstellbare Rolle R an die Schiene.

Schritt

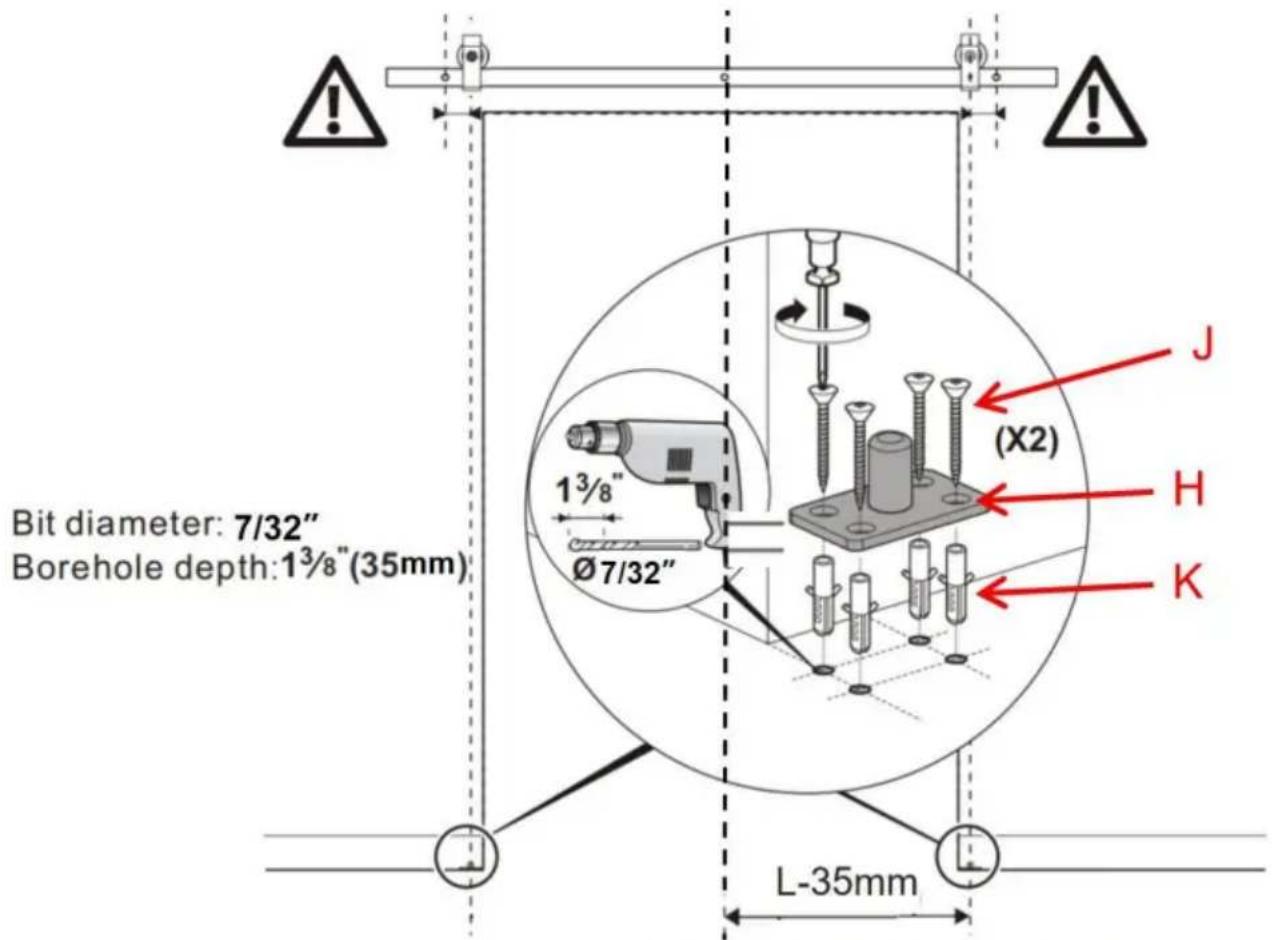

8 8.1. Untere Drehplatte H installieren; Angenommen, die Breite einer Einzeltür beträgt L; der Abstand zwischen der unteren Drehplatte H und der Mittelachse der Wandöffnung beträgt L-35 mm; der Abstand der Mitte der unteren Drehplatte H von der Wand beträgt 47,6 mm; 8.2. Über dem

Boden wurden vier Punkte mit dem Durchgangsloch der unteren Drehplatte H markiert; bohren Sie mit einem 7/32"-Bohrer 35 mm tiefe Löcher in die Markierung; stecken Sie dann den Kunststoff-Spreizbolzen K in die Löcher.

8.3. Befestigen Sie die untere Schwenkplatte H mit einer Schraube J am Boden. 8.4. Der Abstand zwischen der Mitte der festen Rolle Q und dem äußeren Loch der Schiene beträgt nicht weniger als 30 mm.

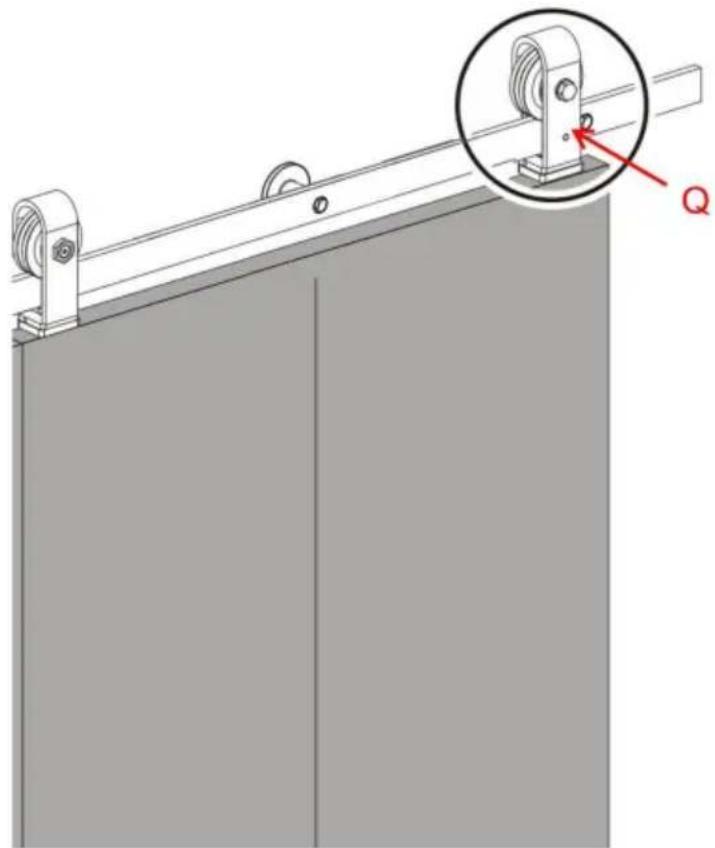

9.1. Die Stellschraube an der Seite der Festrolle Q lösen.

9.2. Setzen Sie die Tür auf die Hülse I; bringen Sie die drehbare Rollenbasis O oben an der Tür mit der festen Rolle in Eingriff. 9.3. Ziehen Sie die Stellschrauben fest, um die feste Rolle an der drehbaren Rollenbasis O zu verriegeln.

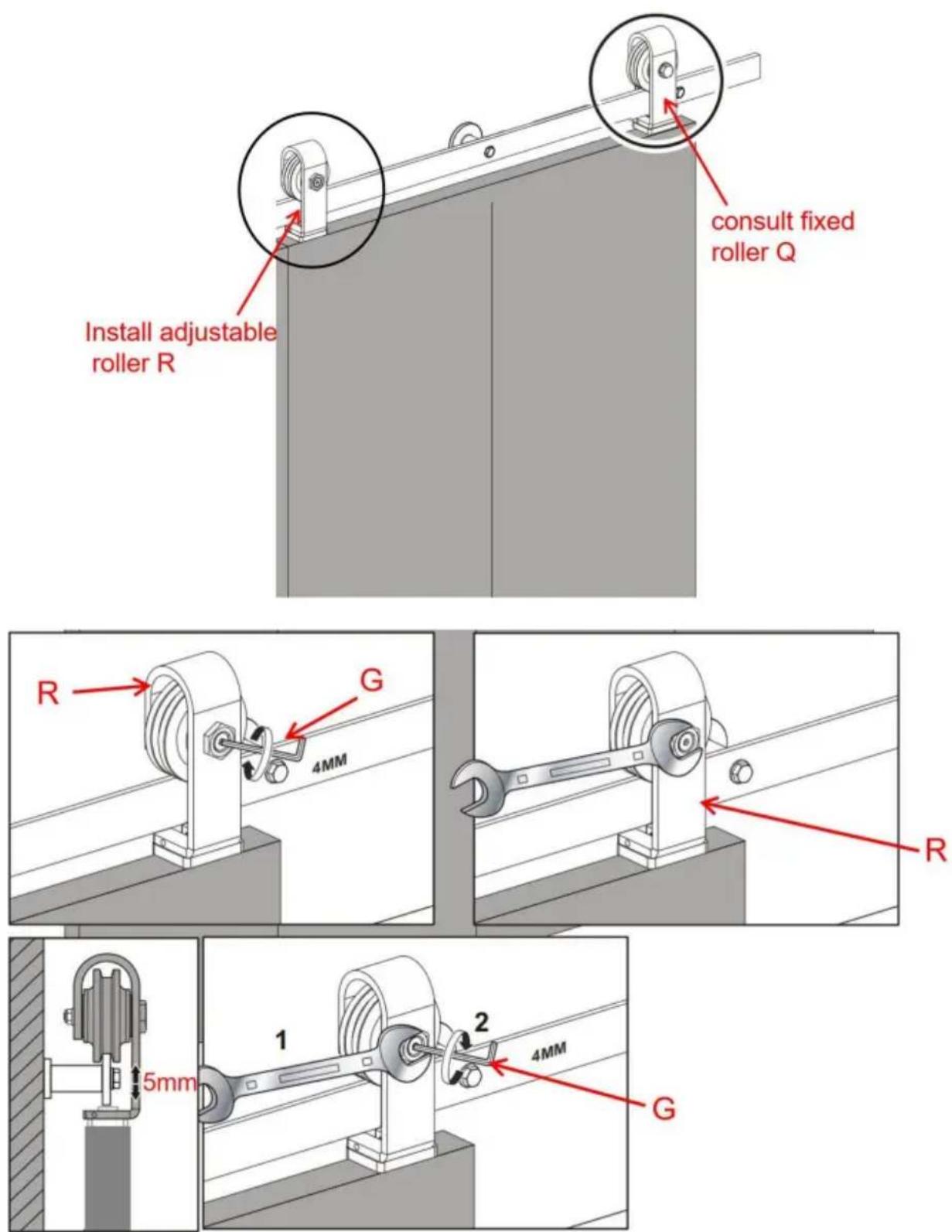

10.1. Beachten Sie Schritt 9, installieren Sie die verstellbare Rolle R mit der Installationsmethode der Festrolle Q. 10.2. Beachten Sie die Anweisungen unten. Passen Sie die Höhe der verstellbaren Rolle R an eine geeignete Position an. Lassen Sie die linke und rechte Türhöhe auf gleicher Höhe sein. Die Höhe der Tür kann um ca. 5 mm verstellt werden.

Schritt 11

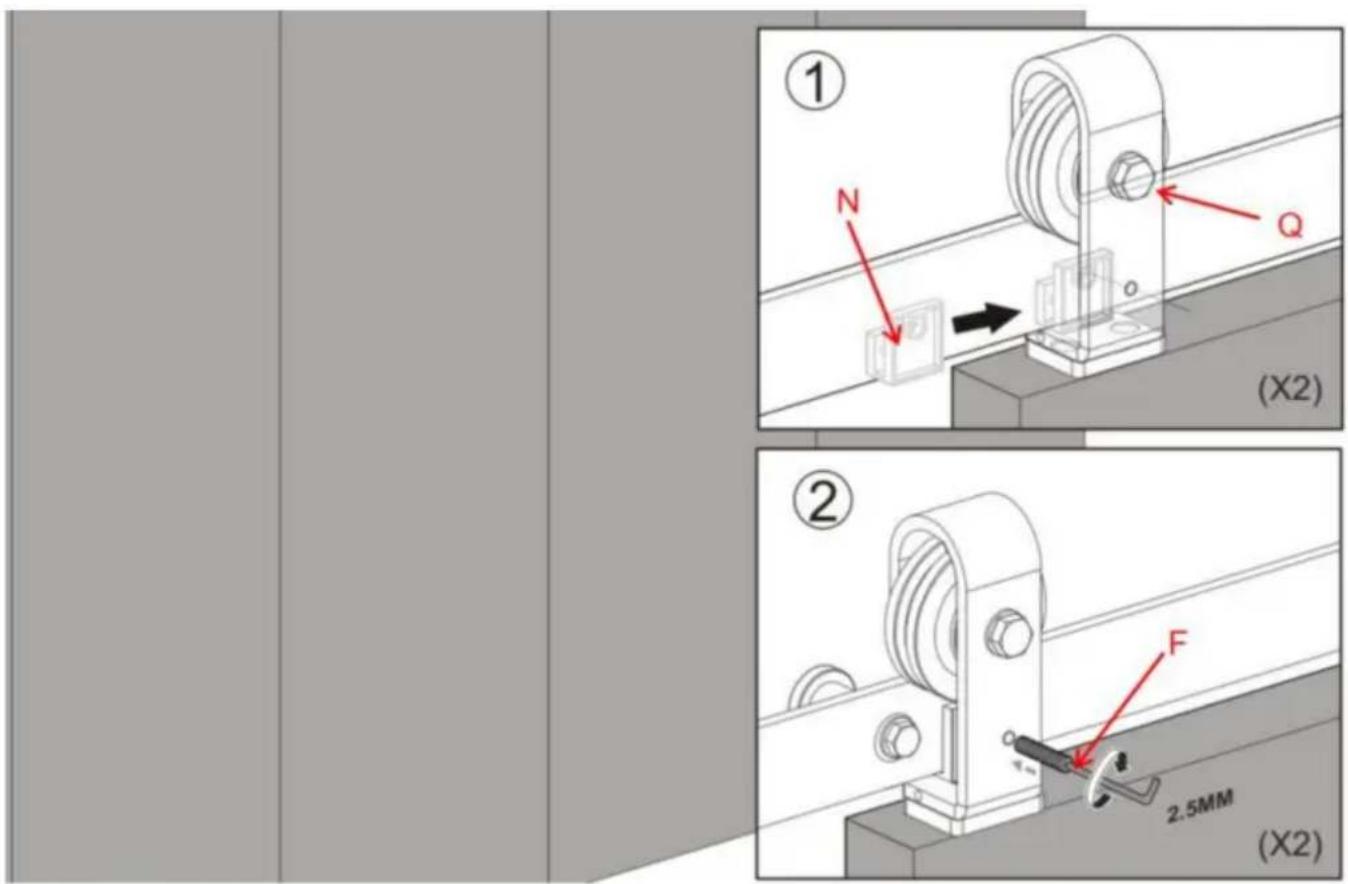

Montieren Sie die feste Rollenverriegelungshalterung N.

11.1. Die feste Rollenverriegelungshalterung N auf die Schiene hinter der Stellschraube schieben, die sich auf der Vorderseite der Festwalze Q befindet. 11.2. Mit dem mitgelieferten Inbusschlüssel F die Stellschrauben auf der Rückseite des festen Rollenschlosshalters N festziehen. 11.3. Feststellen der Feststellrolle Q auf der Schiene durch Anziehen der langen Stellschraube durch die feste Rollenbandverriegelungshalterung und in die Schiene. 11.4. Ziehen Sie die Sechskantmutter auf dieser Stellschraube fest.
